إن عبارة ضواغط رأس البئر والغاز الصناعي من سلسلة DW عن ضواغط ترددية شديدة التحمل مصممة لحقول النفط والغاز وصناعات العمليات الكيميائية.
يتم استخدامها على نطاق واسع لضغط غاز رأس البئر، واسترداد الغاز المصاحب، وتطبيقات تعزيز غاز العمليات المختلفة ، حيث يكون تكوين الغاز، وتقلب الضغط، وظروف التشغيل أمرًا صعبًا للغاية.
تم تصميم كل ضاغط خصيصًا وفقًا لتركيبة الغاز، وضغط الدخول، وضغط التفريغ، ومعدل التدفق، وظروف الموقع، مما يضمن التشغيل الآمن والمستقر وطويل الأمد.
تطبيقات ضاغط الغاز العملية
ضغط غاز رأس البئر
أنظمة ضاغط الغاز المرتبطة
تغذية الغاز وضغط الغاز الاصطناعي
استعادة غاز الذيل وغاز الفلاش
تجديد الغاز ومعالجة الغاز غير القابل للتكثيف
استعادة الهيليوم وضغط غاز الكربون الغني
تصميم ضاغط المكبس الترددي للخدمة الشاقة
عملية مستقرة تحت ضغط متغير وظروف التدفق
كفاءة عالية مع استهلاك منخفض للطاقة
مواد مقاومة للتآكل للغازات المحتوية على الكبريت والمختلطة
تصميم الختم الأمثل للوسائط السامة والقابلة للاشتعال
مناسبة للغاز المصاحب والغاز المتصدع والغاز التوليفي
الهيكل والتكوين
يعتمد الضاغط هيكل من النوع D (متوازن متماثل) مع ضغط متعدد المراحل.
تشمل أبرز ميزات التصميم ما يلي:
تصميم التشحيم الخالي من الزيت أو الخاضع للتحكم (على أساس متطلبات الغاز)
هيكل قطعة مسافة مزدوجة يمنع التلوث بالزيت
خيارات تبريد المياه / تبريد الهواء / التبريد المختلط
نظام التحكم PLC مع وظائف الحماية والمراقبة
نطاق الضغط المخصص ومراحل الضغط
المواد الخاصة بالغاز واختيار الختم
تصميم مثبت على الانزلاق أو في حاوية
خيارات مدفوعة بمحرك أو مدفوعة بمحرك
مصممة وفقا لتدفق عملية المشروع
منطقة التطبيق
تستخدم ضواغط غاز الفرن على نطاق واسع في صناعة الكوك (استرداد الغاز وإزال الكبريت/إزالة الكبريت) ، والتوليف الكيميائي (تنقية الأمونيا/اليوريا/الميثانول/الهيدروجين) ، واستخدام الطاقة (توليد طاقة الغاز/الوقود الصخري) ، وحماية البيئة واستخدام الموارد (إنتاج الغاز الطبيعي المسال/المزروعة) ، والسيناريو الصناعي الخاص). تكمن مزاياها الأساسية في التصميم المقاوم للتآكل (مناسبة لتكوين الكبريت/الأمونيا) ، والأداء المقاوم للانفجار (مستوى مقاوم للانفجار EXDIICT4) ، وقدرة على تعديل حالة التشغيل الواسعة (التحكم في تحويل الترددات من 0.8-2.5MPa) ، تحقيق التحويل الفعال من غاز فحم الفحم من خلال الطاقة النظيف.
تسليط الضوء على المزايا
 |  |  |  |
| يتمتع بكفاءة عالية وموثوقية قوية ودرجة عالية من الأتمتة ؛ | أجزاء أقل ضعفا ، انخفاض الاهتزاز ، ضوضاء منخفضة ، وسهولة التشغيل والصيانة | يتم تثبيت جميع المعدات الرئيسية والمساعد للضاغط على الزلاجة ، تعمل بسلاسة وموثوقة. إن التثبيت الكلي للزلاجة مريح لنقل وتركيب الضاغط | تم تصميم مكونات الماكينة بأكملها بعناية |
شهادات براءات الاختراع
 | A Piston Rod Thread Sleeve ZL 2017 2 1907021.7 | | جهاز دعم حلقة المكبس ZL 2018 2 0294776.2 | |
| مكبس النطاق ZL 2017 2 190177.0 لضواغط متوازنة متماثلة | | مقصورة مزدوجة قصيرة طويلة متكاملة ZL 2018 2 0294762.0 |
وصف الجهاز بأكمله
يتبنى الضاغط من النوع D (نوع التوازن المتماثل) ، والتشحيم المبرد بالمياه ، والتشحيم الخالي من الزيت ، ونوع المكبس المتبادل ، وضغط من مرحلتين من صفوف من الصفوف ، ويتم توفير الوحدة بأكملها بطريقة معيارية.
علبة مرافق الضاغط مصنوعة من الحديد الزهر الرمادي ولديها أربعة ثقوب بأقطار مختلفة لتثبيت الشرائح المتقاطعة والمحامل والمقاعد المحمولة. يمكن للجزء السفلي من علبة المرافق تخزين زيت التشحيم للضاغط للتشحيم ؛ يحتوي السطح العلوي من علبة المرافق على واجهة لتثبيت لوحة تغطية مدخل الوقود (منفذ التنفس) ؛ بالإضافة إلى ذلك ، تحتوي علبة المرافق أيضًا على واجهات احتياطية مثل ميناء تصريف الزيت ، ومنفذ مراقبة مقياس الزيت ، ومنفذ حقن زيت المقعد ، ومنفذ قياس درجة حرارة زيت التثبيت. تم توصيل منفذ تصريف النفط في علبة المرافق إلى الخارج من المقصورة ومجهز بصمام كرة يدوي لتصريف الزيت من علبة المرافق.
الجسم الأوسط للضاغط هو بنية جسم متوسطة مزدوجة ، مما يضمن أن مساحة الجسم الأوسط أكبر من ضربة واحدة ، مما يمنع زيت الضاغط من دخول الأسطوانة من علبة المرافق ، مما يضمن أن زيت الضاغط لا يلوث الوسط. مادة أسطوانة الضاغط هي الحديد الزهر الرمادي/الصلب المزور ، وتتبنى تصميم تزييت خالٍ من الزيت ، والذي لا يتطلب تزييتًا من الزيت. مادة رأس الأسطوانة هي من الحديد الزهر الرمادي/الصلب المزور ، ويتم ترتيب صمامات الهواء محوريًا على رأس الأسطوانة.
 |  |

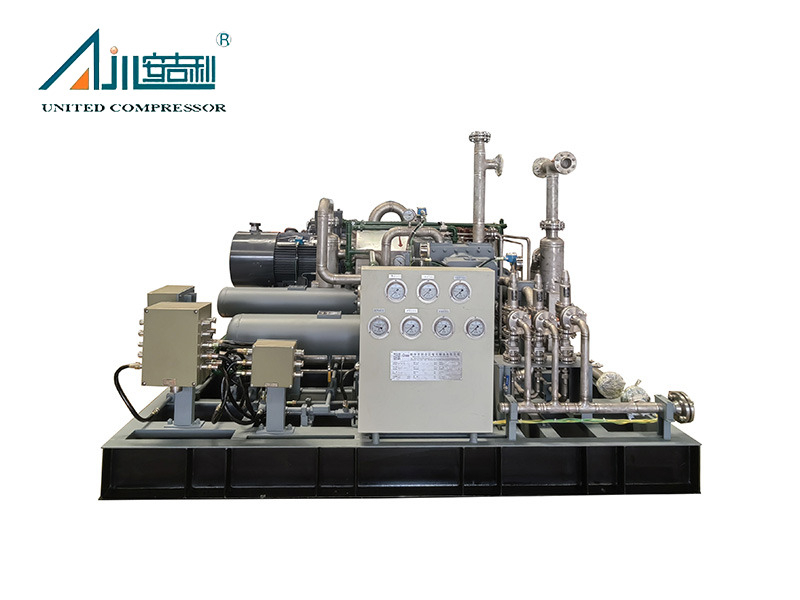

الضاغط في هذه الصورة هو منتج غير قياسي. يوفر المنتج حلولًا مستقلة مصممة لمتطلبات الاستخدام المحددة للعملاء (معدل التدفق/النقاء/الضغط ، وبيئة الاستخدام ، والغرض الرئيسي ، ومتطلبات العميل الخاصة) ، من التصميم إلى تخصيص المنتج.
الشكل الهيكلي: D-type/m-type/s-type/w-type/v-type/z-type
طريقة التبريد: تبريد الماء/تبريد الهواء/تبريد مختلط
نموذج التثبيت: نوع ثابت/محمول/مثبت/مقصورة/مقصورة
وضع القيادة: محرك المحرك/محرك الديزل البدء
النقل: البحر/الهواء/الأرض
التغليف:
 |  |  |
| المقصورة المعدنية | صندوق خشبي | مقصورة مقاومة للصوت |
المعلمة الفنية
فيما يلي نماذج نموذجية لضاغط غاز العملية.
سيتم تخصيص التكوين الفعلي وفقًا لمتطلبات مشروعك.
| لا. | نموذج | واسطة | معدل التدفق (NM3/H) | ضغط العادم MPA （G) | طاقة المحرك (KW) | طريقة التبريد | الأبعاد العامة (مم) | الأوزان (كغ) | |
| 1 | DWF-12.4/（9 ～ 12） -14 | ثاني أكسيد الكربون | 6400 | 1.4 | 185 | مبرد بالهواء | 6000 × 2700 × 2200 | 10000 | |
| 2 | VWF-2.86/5-16 | نتروجين | 895 | 1.6 | 55 | مبرد بالهواء | 3200 × 2200 × 1750 | 3500 | |
| 3 | ZWF-0.96/5 | كلوريد الهيدروجين | 55 | 0.5 | 11 | مبرد بالهواء | 2000 × 1500 × 2000 | 1000 | |
| 4 | DFW-1. 13/0.3-34 | فلاش بخار | 75 | 0.03 ～ 3.4 | 18.5 | مبرد بالهواء | 4500 × 3200 × 2150 | 5600 | |
| 5 | DFW-6.5/(0 ～ 0.5) -10 | الغاز المرتبط | 50 ～ 100 | 1 | 75 | مبرد بالهواء | 3500 × 2800 × 1850 | 4500 | |
| 6 | DFW-4.2/(0.2 ～ 1.5) -12 | مستنقع | 260 ～ 540 | 1.2 | 55 | مبرد بالهواء | 3500 × 3000 × 2000 | 5500 | |
| 7 | DW-2.45/(6 ～ 7) -100 | أول أكسيد الكربون | 900 | 10 | 160 | تبريد مختلط | 6500 × 3200 × 1700 | 10000 | |
| 8 | DW-19.8/0.5-7.25 | كلوريد الميثيلين | 3.5 | 0.725 | 160 | تبريد مختلط | 5200 × 3000 × 2350 | 8000 | |
| 9 | DW-8.6/(0 ～ 0.2) -8 | الكلوروميثان | 436 | 0.8 | 75 | تبريد مختلط | 3200 × 2400 × 1600 | 4500 | |
| 10 | DW-2.4/2.5-11 H. | Elium Recovery GA | 450 | 1.1 | 37 | تبريد مختلط | 3000 × 2500 × 1800 | 3000 | |
| 11 | DW-14/(0 ～ 0.2) -25 | غاز المواد الخام | 800 | 2.5 | 160 | تبريد الماء | 4800 × 3200 × 1915 | 10000 | |
| 12 | VW-8/18 | الفينيليدين فلوريد | 418 | 1.8 | 75 | تبريد الماء | 3700 × 2000 × 1700 | 4500 | |
| 13 | VWD-3.2/(0 ～ 0.2) -40 | الغاز الحيوي | 230 | 4.0 | 45 | تبريد الماء | 6000 × 2500 × 2650 | 8000 | |
| 14 | VW-9/6 | كلوريد إيثيل | 470 | 0.6 | 55 | تبريد الماء | 2800 × 1720 × 1700 | 3500 | |
| 15 | DW-2.4/(18 ～ 25) -50 | غاز المواد الخام | 2900 | 5.0 | 160 | تبريد الماء | 4300 × 3000 × 1540 | 4500 | |
| 16 | VW-5.6/（0 ～ 6） -6 | Isobutylene | 1650 | 0.6 | 45 | تبريد الماء | 2900 × 1900 × 1600 | 3500 | |
| 17 | VW-3.8/3.5 | غازات مختلطة | 200 | 0.35 | 18.5 | تبريد الماء | 2200 × 1945 × 1600 | 2000 | |
| 18 | ZW-1.7/3.5 | كلوريد الفينيل | 100 | 0.35 | 15 | تبريد الماء | 2700 × 1600 × 2068 | 2000 | |
| 19 | VW-0.85/(0 ～ 14) -40 | المبرد | 300 | 4.0 | 55 | تبريد الماء | 4500 × 2300 × 1780 | 5500 | |
| 20 | DW-3.78/(8 ～ 13)-(16 ～ 24) | الأمونيا | 2700 | 1.6 ～ 2.4 | 75 | تبريد الماء | 3200 × 2000 × 1700 | 3500 | |
| 21 | DW-5/7 | الكلوروميثان | 355 | 0.7 | 37 | تبريد الماء | 3500 × 2600 × 1700 | 4000 | |
| 22 | DW-9.2/3 | الغاز على المكثف | 653 | 0.3 | 45 | تبريد الماء | 3500 × 3200 × 1680 | 6800 | |
| 23 | DW- 16/(2.8 ～ 3.2) -7.6 | الغاز الغني الكربون | 3000 ～ 3400 | 0.76 | 132 | تبريد الماء | 4500 × 3400 × 2750 | 12000 | |
| 24 | DWD-2.9/20-50 | غاز رأس البئر | 3334 | 2.0 ～ 5.0 | 185 | تبريد الماء | 6000 × 3500 × 3000 | 14000 | |
| 25 | DW-4/0.5-4 | -بينتادين ، النيتروج | 300 | 0.4 | 30 | تبريد الماء | 3000 × 2800 × 1700 | 3500 | |
| 26 | DW-8.7/0.02-15 | ذيل الغاز | 500 | 1.5 | 90 | تبريد الماء | 4500 × 3000 × 1800 | 10000 | |
| 27 | DW-8.8/0.2-6 | غاز الامتصاص | 450 | 0.6 | 75 | تبريد الماء | 4000 × 3000 × 2150 | 8000 | |
| 28 | DW-1.3/0.2-18 | metafluoroethylene | 80 | 1.8 | 18.5 | تبريد الماء | 3500 × 2500 × 1570 | 3500 | |
| 29 | DW-12.5/(0. 1 ～ 0. 15) -18 | uoromonochloroeth | 887 | 1.8 | 132 | تبريد الماء | 5500 × 3200 × 2500 | 14000 | |
| 30 | DW-2.9/5 | الغاز | 206 | 0.5 | 22 | تبريد الماء | 3200 × 2800 × 1800 | 3000 | |
قضية المشروع
 |  |  |
| Ningxia Zhongneng New Materials Engineering | حقل زيت آذان في جنوب كازاخستان | مشروع ضاغط Zaozhuang CNG لشركة Chengdu Shenliang Technology Co. ، Ltd. |
يمكن توفير الضاغط بأشكال هيكلية مختلفة ، بما في ذلك نوع D و M-type و S-type و W-type و V-type و Z-type. يتيح ذلك للعملاء اختيار الهيكل الأنسب استنادًا إلى التثبيت والمتطلبات التشغيلية المحددة.
يدعم ضاغط غاز الفرن يمكن للعملاء تحديد طريقة التبريد المناسبة وفقًا لبيئة العمل واحتياجات التبريد. DW -13.4 / (0.03-0.07) -17 كوك
نعم ، يوفر المنتج حلولًا مستقلة مصممة لمتطلبات الاستخدام المحددة للعملاء. يتضمن ذلك التخصيص بناءً على معدل التدفق ، والنقاء ، والضغط ، وبيئة الاستخدام ، والغرض الرئيسي ، ومتطلبات العملاء المحددة الأخرى ، من التصميم إلى تخصيص المنتج.
شركة تصنيع ذات خبرة في ضواغط رأس البئر وضواغط الغاز المعالجة
مراجع مثبتة في مشاريع حقول النفط والعمليات الكيميائية
التصنيع والتجميع والاختبار في المنزل
تم اختبار كل وحدة في ظل ظروف عمل محاكاة قبل التسليم
