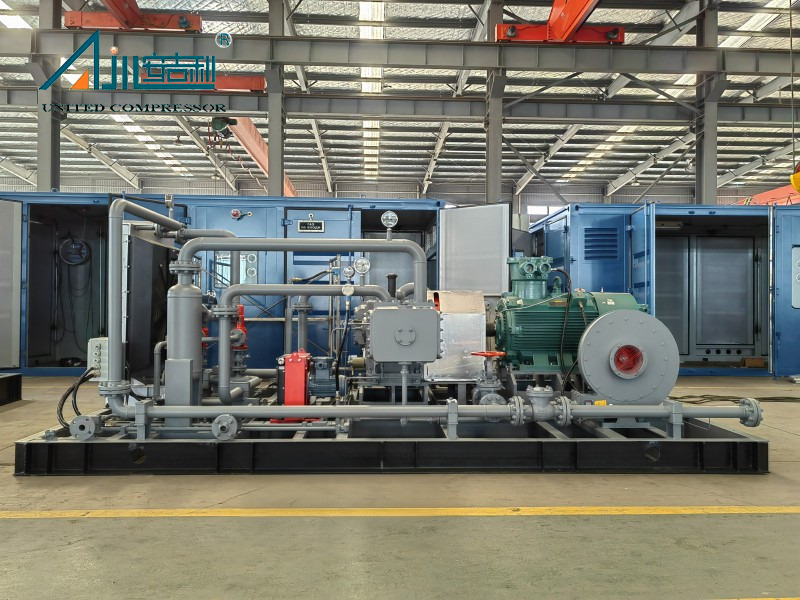

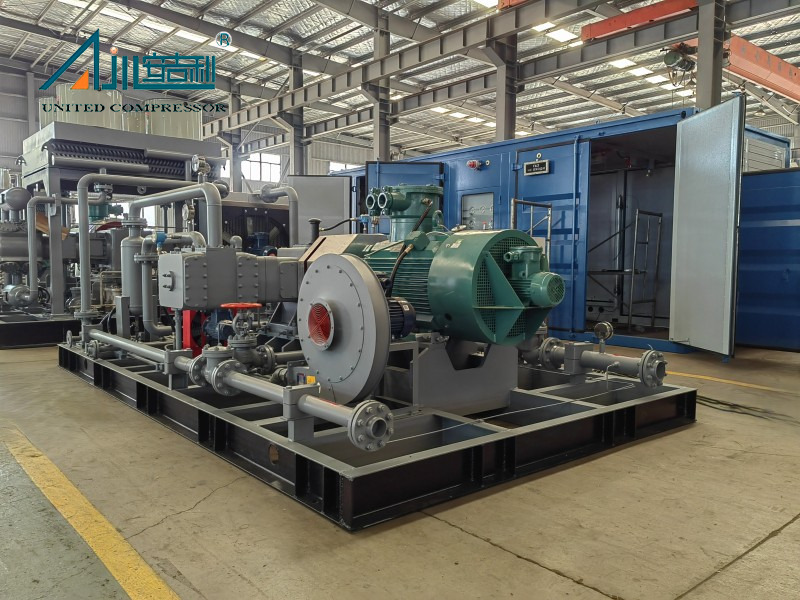

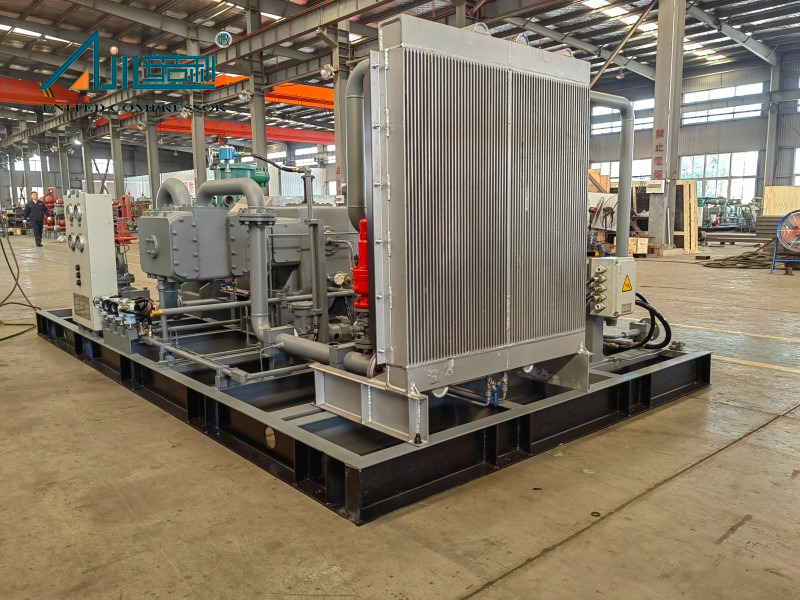

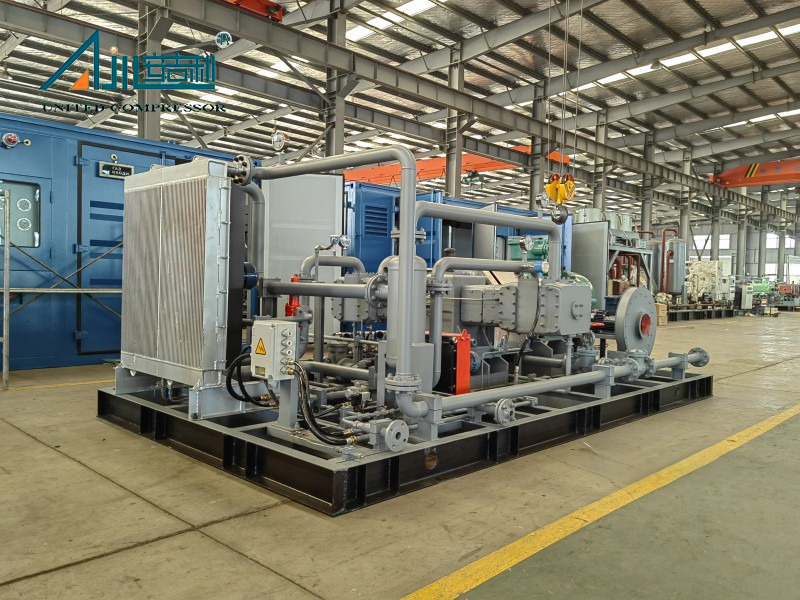

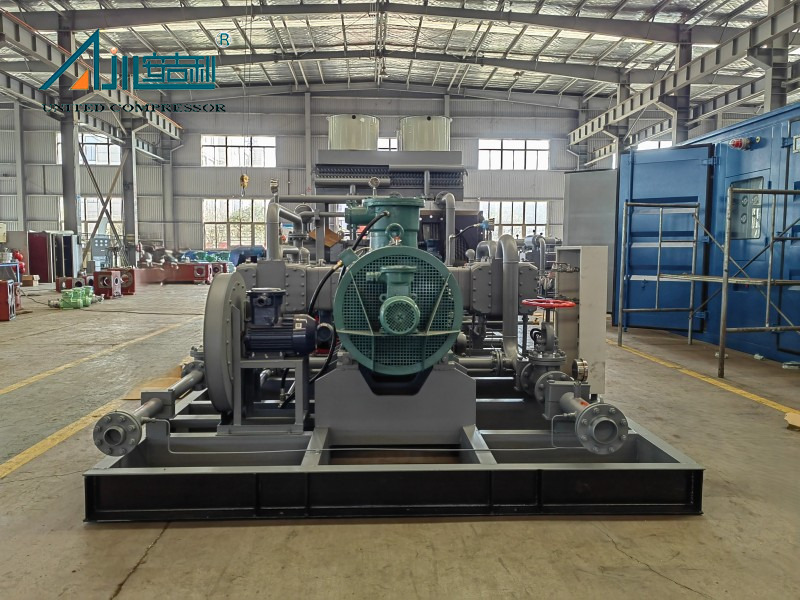

يعد DFW-4.2 (0.2-1.5) -12 ضاغط الغاز الخاص ، الذي تم تصنيعه بواسطة ضاغط Bengbu United (الصين) ، حلًا عالي الأداء مصمم خصيصًا لمعالجة BOG (غاز الغليان). تم تصميمه مع الهندسة المتقدمة ، وهو يبرز كفاءته وموثوقيته وقدرة على التكيف عبر السيناريوهات الصناعية الحرجة.
تتضمن المعلمات التشغيلية الرئيسية سعة معالجة قدرها 260 ~ 540nm³/ساعة ، ومدى ضغط السحب من 20 إلى 150 كيلو باسكال (G) ، وضغط العادم 1.2MPa (G) ، مدعوم بمحرك رئيسي 55 كيلو وات . إن التصميم المضغوط للوحدة - حوالي 3500 × 3000 × 2000 ملم في الأبعاد و 5.5 طن في الوزن - يتكامل سهلاً في الأنظمة الحالية ، في حين أن هيكله المعياري يبسط التثبيت والصيانة.
مثالي لمحطات استقبال الغاز الطبيعي المسال ، وخزانات التخزين ، ومحطات التزود بالوقود ، ومعالجة الغاز الصناعي ، يلعب هذا الضاغط دورًا محوريًا في تثبيت ضغط الخزانات ، واستعادة المستنقع لتقليل النفايات ، ودعم الإنتاج المنخفض الكربون عن طريق تقليل انبعاثات غازات الدفيئة.
تم تصميم الضاغط من أجل المتانة ، ويتميز بكفاءة عالية وموثوقية قوية ، مع انخفاض اهتزاز وتصميم ضوضاء يعزز السلامة في مكان العمل. يزيل نظام التزييت الخالي من النفط مخاطر التلوث ، في حين أن عدد أقل من الأجزاء الضعيفة تقلل من تكاليف التوقف والصيانة. تعمل الوحدة بسلاسة في ظل ظروف درجة الحرارة العادية ، مما يضمن أداءً ثابتًا عبر بيئات متنوعة.
تم تصميمه كضاغط مكبس D-type (متوازن متماثل) ، ومبرد بالمياه ، والمثل ، مع صفين و 3 مراحل من الضغط ، ويعتمد نهج إمداد وحدات للمرونة. وتشمل المكونات الحرجة:
· علبة مرافق من الحديد الزهر الرمادي مع تخزين تزييت متكامل وواجهات متعددة (تصريف الزيت ، قياس درجة الحرارة ، إلخ) لسهولة الصيانة.
· بنية الجسم الأوسط المزدوج التي تمنع الزيت من دخول الأسطوانة ، وحماية نقاء متوسطة.
· الأسطوانات الصلب المصنوعة من الحديد الزهر الرمادي ورؤوس الأسطوانات مع صمامات هواء مرتبة محورية ، محسّنة لتشغيل خالية من الزيت.
عند التعرف على الاحتياجات الصناعية المتنوعة ، يقدم الضاغط حلولًا مخصصة على أساس متطلبات العملاء المحددة ، بما في ذلك معدل التدفق والضغط والنقاء وبيئة التشغيل والغرض. تغطي الخيارات القابلة للتخصيص النماذج الهيكلية (نوع D ، من النوع M ، S-type ، إلخ) ، طرق التبريد (أنواع التبريد المبردة بالمياه ، تبريد الهواء ، تبريد مختلط) ، وأنماط التثبيت (ثابتة ، متنقلة ، مثبتة على التزلج) ، وأساليب محرك (محرك المحرك أو محرك الديزل). التعبئة والتغليف والنقل (البحر/الهواء/الأرض) قابلة للتكيف أيضًا ، مع خيارات مثل كابينة معدنية أو صناديق خشبية أو عبوات مقاومة للصوت.
منطقة التطبيق
LNG استلام محطة/خزان تخزين: استرداد المستنقع بكفاءة ، والحفاظ على ضغط الخزان المستقر ، وتجنب نفايات الموارد
محطة التزود بالوقود للغاز الطبيعي المسال/محطة الطاقة: توفير تعزيز الوقود للسيارات والتكيف مع احتياجات التزود بالوقود في نماذج المركبات المختلفة
معالجة الغاز الصناعي: تطبيقات متنوعة مثل استرداد المواد الخام الكيميائية ، وحلاقة توليد طاقة الغاز الطبيعي ، إلخ.
في مجال الحفاظ على الطاقة وحماية البيئة: الحد من انبعاثات غازات الدفيئة ودعم أنظمة الإنتاج منخفض الكربون
تسليط الضوء على المزايا
 |  |  |  |
| يتمتع بكفاءة عالية وموثوقية قوية ودرجة عالية من الأتمتة ؛ | أجزاء أقل ضعفا ، انخفاض الاهتزاز ، ضوضاء منخفضة ، وسهولة التشغيل والصيانة | يتم تثبيت جميع المعدات الرئيسية والمساعد للضاغط على الزلاجة ، تعمل بسلاسة وموثوقة. إن التثبيت الكلي للزلاجة مريح لنقل وتركيب الضاغط | تم تصميم مكونات الماكينة بأكملها بعناية |
شهادات براءات الاختراع
 | A Piston Rod Thread Sleeve ZL 2017 2 1907021.7 | | جهاز دعم حلقة المكبس ZL 2018 2 0294776.2 | |
| مكبس النطاق ZL 2017 2 190177.0 لضواغط متوازنة متماثلة | | مقصورة مزدوجة قصيرة طويلة متكاملة ZL 2018 2 0294762.0 |
وصف الجهاز بأكمله
يتبنى الضاغط من النوع D (نوع التوازن المتماثل) ، والتشحيم المبرد بالمياه ، والتشحيم الخالي من الزيت ، ونوع المكبس المتبادل ، وضغط من مرحلتين من صفوف من الصفوف ، ويتم توفير الوحدة بأكملها بطريقة معيارية.
علبة مرافق الضاغط مصنوعة من الحديد الزهر الرمادي ولديها أربعة ثقوب بأقطار مختلفة لتثبيت الشرائح المتقاطعة والمحامل والمقاعد المحمولة. يمكن للجزء السفلي من علبة المرافق تخزين زيت التشحيم للضاغط للتشحيم ؛ يحتوي السطح العلوي من علبة المرافق على واجهة لتثبيت لوحة تغطية مدخل الوقود (منفذ التنفس) ؛ بالإضافة إلى ذلك ، تحتوي علبة المرافق أيضًا على واجهات احتياطية مثل ميناء تصريف الزيت ، ومنفذ مراقبة مقياس الزيت ، ومنفذ حقن زيت المقعد ، ومنفذ قياس درجة حرارة زيت التثبيت. تم توصيل منفذ تصريف النفط في علبة المرافق إلى الخارج من المقصورة ومجهز بصمام كرة يدوي لتصريف الزيت من علبة المرافق.
الجسم الأوسط للضاغط هو بنية جسم متوسطة مزدوجة ، مما يضمن أن مساحة الجسم الأوسط أكبر من ضربة واحدة ، مما يمنع زيت الضاغط من دخول الأسطوانة من علبة المرافق ، مما يضمن أن زيت الضاغط لا يلوث الوسط. مادة أسطوانة الضاغط هي الحديد الزهر الرمادي/الصلب المزور ، وتتبنى تصميم تزييت خالٍ من الزيت ، والذي لا يتطلب تزييتًا من الزيت. مادة رأس الأسطوانة هي من الحديد الزهر الرمادي/الصلب المزور ، ويتم ترتيب صمامات الهواء محوريًا على رأس الأسطوانة.
 |  |

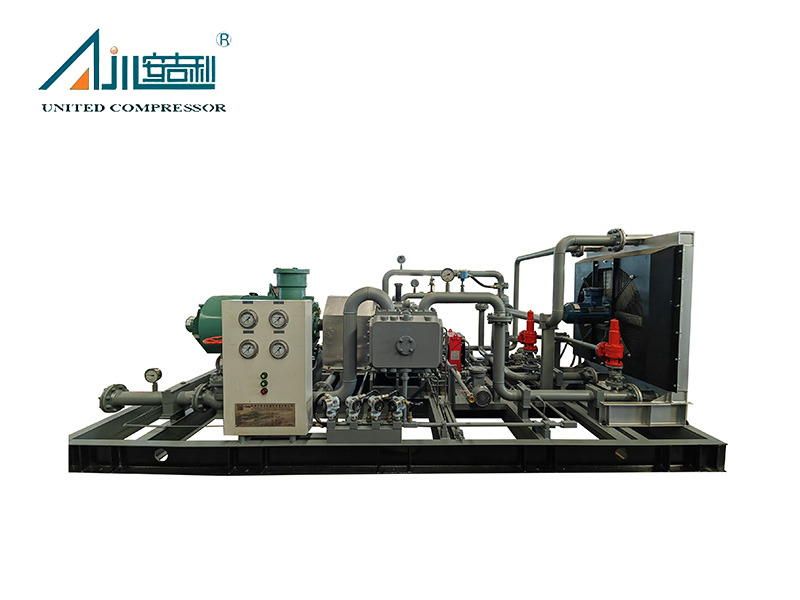

الضاغط في هذه الصورة هو منتج غير قياسي. يوفر المنتج حلولًا مستقلة مصممة لمتطلبات الاستخدام المحددة للعملاء (معدل التدفق/النقاء/الضغط ، وبيئة الاستخدام ، والغرض الرئيسي ، ومتطلبات العميل الخاصة) ، من التصميم إلى تخصيص المنتج.
الشكل الهيكلي: D-type/m-type/s-type/w-type/v-type/z-type
طريقة التبريد: تبريد الماء/تبريد الهواء/تبريد مختلط
نموذج التثبيت: نوع ثابت/محمول/مثبت/مقصورة/مقصورة
وضع القيادة: محرك المحرك/محرك الديزل البدء
النقل: البحر/الهواء/الأرض
التغليف:
 |  |  |
| المقصورة المعدنية | صندوق خشبي | مقصورة مقاومة للصوت |
قضية المشروع
 |  |  |
| Lanzhou Petrochemical Company 240000 Tonsyear Restoration Ethylene Production Projec | حقل زيت آذان في جنوب كازاخستان | شراء جفاف الغربال الجزيئي ، وتجديد الجليكول الإيثيلين وجهاز الحقن ، وتزلج غاز الوقود في مجال غاز أكيموم |
المعلمة الفنية
| لا. | نموذج | واسطة | معدل التدفق (NM3/H) | ضغط العادم MPA （G) | طاقة المحرك (KW) | طريقة التبريد | الأبعاد العامة (مم) | الأوزان (كغ) | |
| 1 | DWF-12.4/（9 ～ 12） -14 | ثاني أكسيد الكربون | 6400 | 1.4 | 185 | مبرد بالهواء | 6000 × 2700 × 2200 | 10000 | |
| 2 | VWF-2.86/5-16 | نتروجين | 895 | 1.6 | 55 | مبرد بالهواء | 3200 × 2200 × 1750 | 3500 | |
| 3 | ZWF-0.96/5 | كلوريد الهيدروجين | 55 | 0.5 | 11 | مبرد بالهواء | 2000 × 1500 × 2000 | 1000 | |
| 4 | DFW-1. 13/0.3-34 | فلاش بخار | 75 | 0.03 ～ 3.4 | 18.5 | مبرد بالهواء | 4500 × 3200 × 2150 | 5600 | |
| 5 | DFW-6.5/(0 ～ 0.5) -10 | الغاز المرتبط | 50 ～ 100 | 1 | 75 | مبرد بالهواء | 3500 × 2800 × 1850 | 4500 | |
| 6 | DFW-4.2/(0.2 ～ 1.5) -12 | مستنقع | 260 ～ 540 | 1.2 | 55 | مبرد بالهواء | 3500 × 3000 × 2000 | 5500 | |
| 7 | DW-2.45/(6 ～ 7) -100 | أول أكسيد الكربون | 900 | 10 | 160 | تبريد مختلط | 6500 × 3200 × 1700 | 10000 | |
| 8 | DW-19.8/0.5-7.25 | كلوريد الميثيلين | 3.5 | 0.725 | 160 | تبريد مختلط | 5200 × 3000 × 2350 | 8000 | |
| 9 | DW-8.6/(0 ～ 0.2) -8 | الكلوروميثان | 436 | 0.8 | 75 | تبريد مختلط | 3200 × 2400 × 1600 | 4500 | |
| 10 | DW-2.4/2.5-11 H. | Elium Recovery GA | 450 | 1.1 | 37 | تبريد مختلط | 3000 × 2500 × 1800 | 3000 | |
| 11 | DW-14/(0 ～ 0.2) -25 | غاز المواد الخام | 800 | 2.5 | 160 | تبريد الماء | 4800 × 3200 × 1915 | 10000 | |
| 12 | VW-8/18 | الفينيليدين فلوريد | 418 | 1.8 | 75 | تبريد الماء | 3700 × 2000 × 1700 | 4500 | |
| 13 | VWD-3.2/(0 ～ 0.2) -40 | الغاز الحيوي | 230 | 4.0 | 45 | تبريد الماء | 6000 × 2500 × 2650 | 8000 | |
| 14 | VW-9/6 | كلوريد إيثيل | 470 | 0.6 | 55 | تبريد الماء | 2800 × 1720 × 1700 | 3500 | |
| 15 | DW-2.4/(18 ～ 25) -50 | غاز المواد الخام | 2900 | 5.0 | 160 | تبريد الماء | 4300 × 3000 × 1540 | 4500 | |
| 16 | VW-5.6/（0 ～ 6） -6 | Isobutylene | 1650 | 0.6 | 45 | تبريد الماء | 2900 × 1900 × 1600 | 3500 | |
| 17 | VW-3.8/3.5 | غازات مختلطة | 200 | 0.35 | 18.5 | تبريد الماء | 2200 × 1945 × 1600 | 2000 | |
| 18 | ZW-1.7/3.5 | كلوريد الفينيل | 100 | 0.35 | 15 | تبريد الماء | 2700 × 1600 × 2068 | 2000 | |
| 19 | VW-0.85/(0 ～ 14) -40 | المبرد | 300 | 4.0 | 55 | تبريد الماء | 4500 × 2300 × 1780 | 5500 | |
| 20 | DW-3.78/(8 ～ 13)-(16 ～ 24) | الأمونيا | 2700 | 1.6 ～ 2.4 | 75 | تبريد الماء | 3200 × 2000 × 1700 | 3500 | |
| 21 | DW-5/7 | الكلوروميثان | 355 | 0.7 | 37 | تبريد الماء | 3500 × 2600 × 1700 | 4000 | |
| 22 | DW-9.2/3 | الغاز على المكثف | 653 | 0.3 | 45 | تبريد الماء | 3500 × 3200 × 1680 | 6800 | |
| 23 | DW- 16/(2.8 ～ 3.2) -7.6 | الغاز الغني الكربون | 3000 ～ 3400 | 0.76 | 132 | تبريد الماء | 4500 × 3400 × 2750 | 12000 | |
| 24 | DWD-2.9/20-50 | غاز رأس البئر | 3334 | 2.0 ～ 5.0 | 185 | تبريد الماء | 6000 × 3500 × 3000 | 14000 | |
| 25 | DW-4/0.5-4 | -بينتادين ، النيتروج | 300 | 0.4 | 30 | تبريد الماء | 3000 × 2800 × 1700 | 3500 | |
| 26 | DW-8.7/0.02-15 | ذيل الغاز | 500 | 1.5 | 90 | تبريد الماء | 4500 × 3000 × 1800 | 10000 | |
| 27 | DW-8.8/0.2-6 | غاز الامتصاص | 450 | 0.6 | 75 | تبريد الماء | 4000 × 3000 × 2150 | 8000 | |
| 28 | DW-1.3/0.2-18 | metafluoroethylene | 80 | 1.8 | 18.5 | تبريد الماء | 3500 × 2500 × 1570 | 3500 | |
| 29 | DW-12.5/(0. 1 ～ 0. 15) -18 | uoromonochloroeth | 887 | 1.8 | 132 | تبريد الماء | 5500 × 3200 × 2500 | 14000 | |
| 30 | DW-2.9/5 | الغاز | 206 | 0.5 | 22 | تبريد الماء | 3200 × 2800 × 1800 | 3000 | |
قضية المشروع
 |  |  |
| مشروع ضاغط Zaozhuang CNG لشركة Chengdu Shenliang Technology Co. ، Ltd. | حقل زيت آذان في جنوب كازاخستان | شركة بكين هونغك تشينغنغ للتكنولوجيا المحدودة |
تم تحسينه على وجه التحديد لـ BOG (الغاز الغليان) ، الذي تمت مواجهته عادة في تخزين وغاز الطبيعي المسال. يضمن تصميم التشحيم الخالي من النفط أن الوسيلة لا تزال غير ملوثة ، مما يجعلها مناسبة للعمليات الصناعية الحساسة.
يعتمد تواتر الصيانة على شدة التشغيل ، لكن التصميم المنخفض للضوضاء والضوضاء المنخفضة والحد الأدنى من الأجزاء الضعيفة تقلل من احتياجات الصيانة. يوصى بالشيكات الروتينية (على سبيل المثال ، مستوى الزيت ، أداء الصمام) كل 300-500 ساعة تشغيل ، مع إجراءات شاملة كل 8000-10،000 ساعة.
على الرغم من أن الشركة المصنعة مصممة في المقام الأول ، تقدم تعديلات مخصصة للتعامل مع الغازات الأخرى (على سبيل المثال ، الغاز الطبيعي ، الغازات المختلطة الصناعية) بناءً على متطلبات نقاء وضغط وتدفق محددة. اتصل بالفريق الفني للحلول المصممة.
يتوافق الضاغط مع المعايير الصناعية الدولية ، وتلبي مكوناته (على سبيل المثال ، الأسطوانات ، الصمامات) شهادات المواد والسلامة. للحصول على شهادات خاصة بالمشروع (على سبيل المثال ، CE ، ATEX) ، يمكن للشركة المصنعة تقديم وثائق عند الطلب.
