DW -3.8/(4 ~ 6) -14 ضاغط النيتروجين هو ضاغط المكبس المتداخل عالي التوافق مصمم خصيصًا لضغط النيتروجين الفعال. إنها مناسبة بشكل مثالي لمجموعة واسعة من السيناريوهات الصناعية ، بما في ذلك زيادة النيتروجين في إنتاج الأسمدة الكيميائية ، وحماية النيتروجين البتروكيماوية ، وأنظمة تخزين النيتروجين الصناعية ، وعمليات إمداد الغاز عالية الطلب. يحافظ هذا الضاغط على أداء مستقر حتى في ظل ظروف العمل المتقلبة ، مما يوفر حلول ضغط النيتروجين المتسقة والموثوقة.

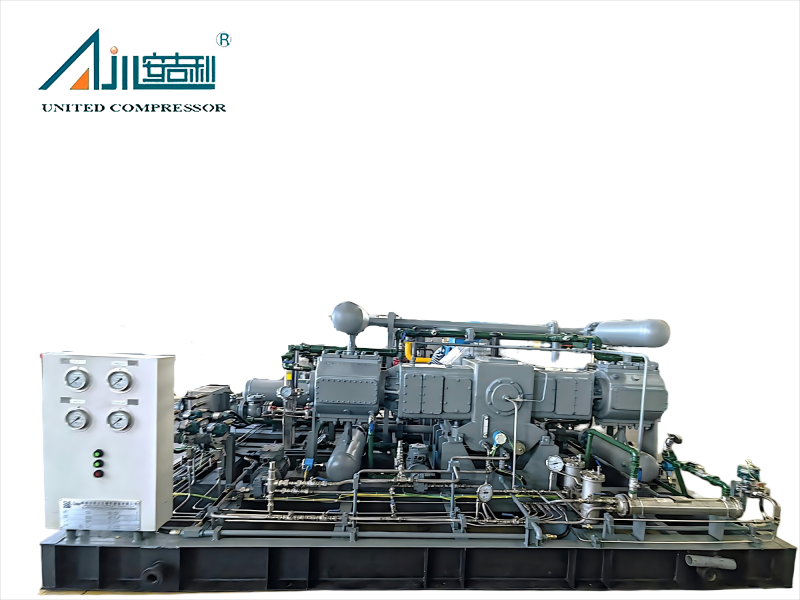

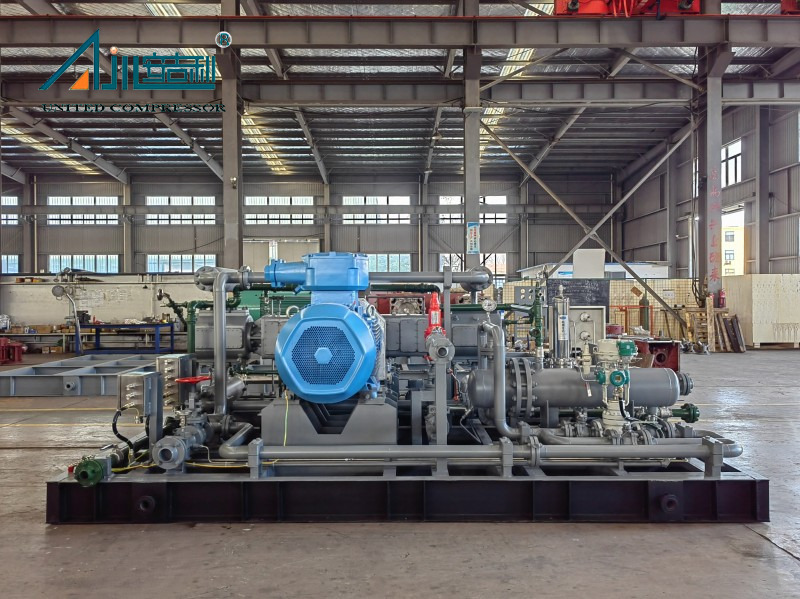

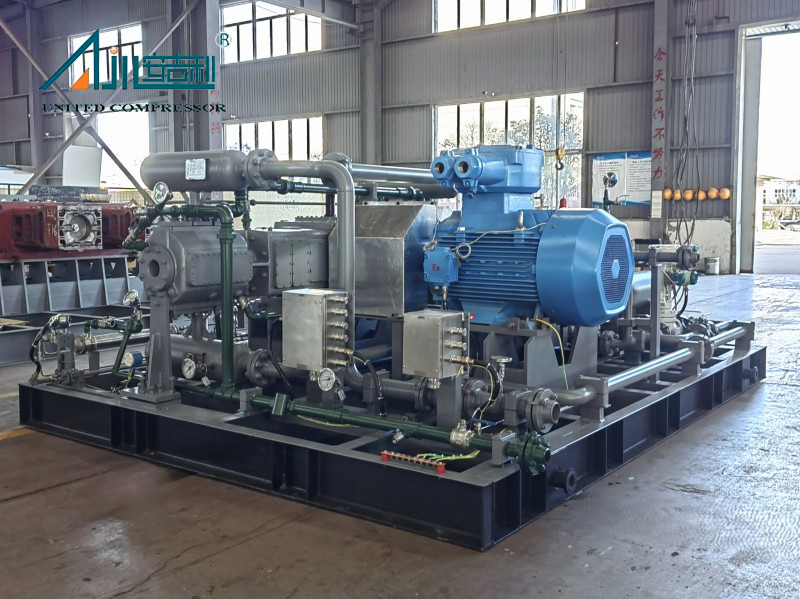

تعكس المعلمات التقنية الأساسية قدراتها التشغيلية: إنها تأخذ النيتروجين كوسيلة ضغط ، مع قدرة علاج مقدرة تبلغ 1200 نانومتر/ساعة ومعدل تدفق حجمي اسمي يبلغ 3.8 متر مكعب/دقيقة . يتراوح ضغط المدخل من 0.4 إلى 0.6 ميجا باسكال (مع ضغط تصميم مدخل قدره 0.5 ميجا باسكال ) ودرجة حرارة المدخل المحيطة ، في حين أن ضغط العادم يصل إلى 1.4 ميجا باسكال. ويتم التحكم في درجة حرارة العادم عند درجة حرارة 135 ℃ (مع درجة حرارة إمداد الغاز الطرفية البالغة ≤50 ℃ بعد التبريد). مدفوعًا بمحرك رئيسي 75 كيلو وات (النموذج: YBX4-315M-8 ، كفاءة الطاقة من المستوى الثاني) ، فإن الضاغط لديه بعد إجمالي حوالي 4800 × 3200 × 1800 مم والوزن الإجمالي حوالي 5 طن . يسهل تصميمه الثابت والمثبت على إشراف (مع أساس مخصص) التثبيت المباشر في الموقع وتكامل سلس في التخطيطات الصناعية الحالية.
كمعدات ضغط النيتروجين المتخصصة ، يتم تحسين هذا النموذج لنطاق التدفق 1200 نانومتر/ساعة وضغط العادم 1.4 ميجا باسكال . ومع ذلك ، يمكن تخصيص إطار التصميم الأساسي الخاص به لاستيعاب معدلات التدفق المتنوعة ومتطلبات الضغط ، مما يجعله قابلاً للتكيف مع الاحتياجات الصناعية المتنوعة - من صناعة النيتروجين الصيدلانية التي تتجه إلى مشاريع الحفاظ على النيتروجين.
يتفوق ضاغط النيتروجين DW -3.8/(4 ~ 6) -14 في الاستقرار والمتانة ، مدعومًا بتصميم هيكلي مكرر. يعتمد بنية من النوع D (متوازن متماثل) مع صفين وضغط مرحلة واحدة ، مما يقلل بشكل فعال من الاهتزاز الميكانيكي (تمشيا مع معيار GB/T7777-2021 ) ويقلل من الضوضاء (تلبية مواصفات GB/T4980-2003 ). يتم دمج نظام تبريد المياه لتبريد الأسطوانات والتعبئة والنيتروجين المضغوط ، مما يضمن تشغيل ثابت أثناء الخدمة المستمرة على المدى الطويل. يتم إنشاء المكونات الرئيسية بمواد عالية الجودة: يتم تصنيع العمود المرفقي من 45# من الصلب (مع كرنكات مُصورة بالتحريض لمقاومة التآكل المعززة) ، ويتم صياغة قضيب المكبس من 42Crmo (مع سطح النيتريد الذي يحقق الحد الأدنى من صلابة HRC60). هذه المكونات الممتازة إطالة عمر خدمة الجهاز بشكل كبير ، مما يقلل من تردد الصيانة وتكاليف التشغيل.
الميزة البارزة لهذا الضاغط هي تصميم تزييت خاص به في المنطقة ، وهو أمر حيوي للحفاظ على نقاء النيتروجين. إنه يشتمل على بنية مزدوجة الجسد المتوسطة ، حيث تكون مساحة الجسم المتوسطة أكبر من ضربة واحدة-هذا التصميم يخلق حاجزًا موثوقًا لمنع زيت التشحيم من علبة المرافق من دخول الأسطوانات وتلويث وسط النيتروجين. تعتمد الأسطوانات (المصنوعة من الحديد الدكتلي QT600-3 ) والتعبئة (مواد polytetrafluoroethylene الخاصة) تكوين خالٍ من الزيت ، مما يلغي الحاجة إلى تزييت حقن الزيت في هذه المناطق الحرجة. وفي الوقت نفسه ، تستخدم المكونات الميكانيكية مثل العمود المرفقي وقضيب التوصيل والتقاطع التشحيم لضمان التشغيل السلس. تضمن استراتيجية التشحيم المزدوجة أن النيتروجين المضغوط يلبي معايير نقاء صارمة ، مما يجعل الضاغط مناسب للتطبيقات مثل التصنيع الإلكتروني حيث يتم حظر تلوث النيتروجين بشكل صارم.
تم تجهيز الضاغط بنظام تحكم ناضج لتمكين التشغيل الآمن والفعال. بينما يتم توفير خزانة التحكم في التشغيل للوحدة من قبل المستخدم ، فإن الشركة المصنعة تدمج جميع خطوط تشغيل الضاغط وخطوط إشارة الإنذار في مربع تقاطع الانفجار في الموقع ، ويوفر مخططات منطق/تفسيرات منطقية التعشيق بالإضافة إلى مخططات الأسلاك الطرفية لصندوق التقاطع. يدعم هذا الإعداد اتصالًا سلسًا بنظام التحكم في المستخدم ، مما يسهل المراقبة والإدارة المركزية. فيما يتعلق بحماية السلامة ، يوفر الضاغط ضمانات شاملة: فهو يجري مراقبة في الوقت الفعلي للمعلمات الرئيسية بما في ذلك ضغط زيت التشحيم ، وضغط ماء التبريد ، وضغط المدخل/العادم ، ودرجة حرارة العادم ، ودرجة حرارة تحمل المحرك/اللف الرئيسية. يتم تشغيل حماية المنبه أو الإغلاق المقابل عندما تتجاوز المعلمات حدود آمنة ، مما يضمن أن الضاغط يعمل بطريقة آمنة وموثوقة في جميع الأوقات.
منطقة التطبيق
ضواغط النيتروجين هي معدات لا غنى عنها في سلسلة إمداد الغاز الصناعية. بفضل ضغط العادم 1.4 ميجا باسكال ، وسعة العلاج 1200 نانومتر/ساعة ، وتصميم تزييت خالٍ من الزيت في المنطقة ، يلعب ضاغط النيتروجين DW-3.8/(4 ~ 6) -14 دورًا مهمًا في سيناريوهات صناعية متعددة. في إنتاج الأسمدة الكيميائية ، يضغط النيتروجين منخفض الضغط (0.4 ~ 0.6 ميجا باسكال) إلى 1.4 ميجا باسكال. في النباتات البتروكيماوية ، يتم استخدامه لتطهير النيتروجين واختبار الضغط لخطوط الأنابيب والمعدات ، مع الاستفادة من إنتاجها المستقر لضمان عمليات الصيانة والتكليف الآمنة. في صناعة معالجة المعادن ، يوفر النيتروجين عالي الضغط للمعالجة الحرارية المعدنية ، مما يخلق جوًا خاملًا لمنع أكسدة قطع العمل. بالإضافة إلى ذلك ، فإن امتثالها لمعايير الانفجار الصارمة (درجة الانفجار الرئيسي للانفجار: EXDIICT4) ودرجة الحماية من IP55 تجعلها مناسبة للبيئات الصناعية الخطرة حيث تعتبر معالجة النيتروجين الآمنة أولوية.
تسليط الضوء على المزايا
 |  |  |  |
| يتمتع بكفاءة عالية وموثوقية قوية ودرجة عالية من الأتمتة ؛ | أجزاء أقل ضعفا ، انخفاض الاهتزاز ، ضوضاء منخفضة ، وسهولة التشغيل والصيانة | يتم تثبيت جميع المعدات الرئيسية والمساعد للضاغط على الزلاجة ، تعمل بسلاسة وموثوقة. إن التثبيت الكلي للزلاجة مريح لنقل وتركيب الضاغط | تم تصميم مكونات الماكينة بأكملها بعناية |
شهادات براءات الاختراع
 | A Piston Rod Thread Sleeve ZL 2017 2 1907021.7 | | جهاز دعم حلقة المكبس ZL 2018 2 0294776.2 | |
| مكبس النطاق ZL 2017 2 190177.0 لضواغط متوازنة متماثلة | | مقصورة مزدوجة قصيرة طويلة متكاملة ZL 2018 2 0294762.0 |

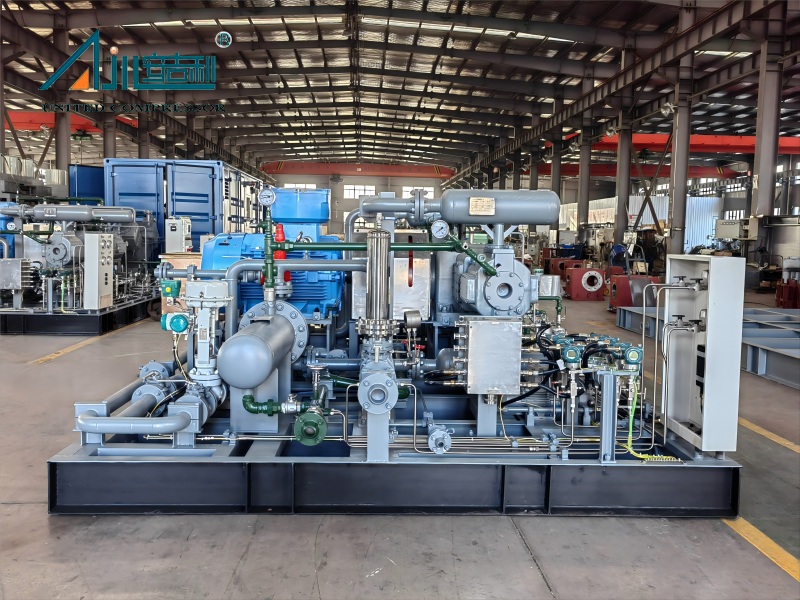

وصف الجهاز بأكمله

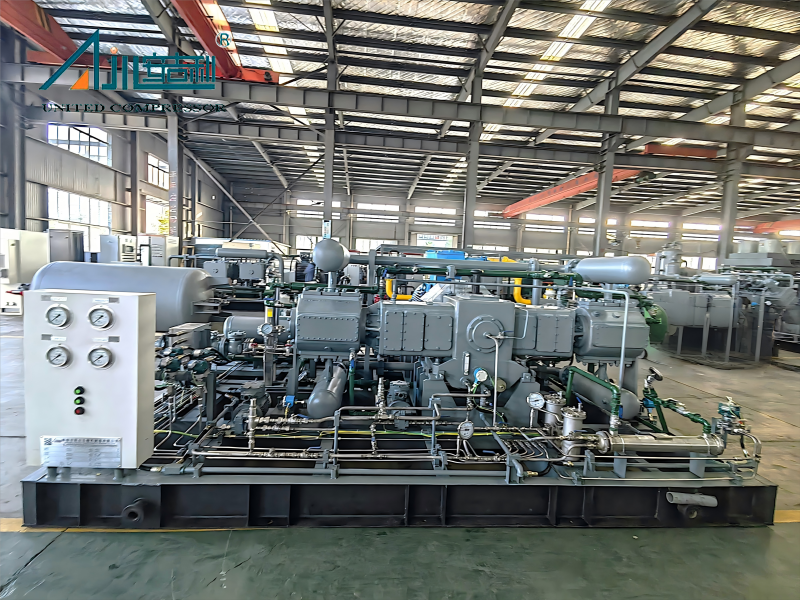

يتميز الضاغط بهيكل مزدوج للجسم ، وتم تصميم المساحة الداخلية للجسم الأوسط لتكون أكبر من ضربة واحدة من المكبس. يشكل هذا الترتيب الهيكلي حاجزًا فعالًا يمنع زيت التشحيم من علبة المرافق من الهجرة إلى الأسطوانات ، وبالتالي تجنب تلوث الزيت في وسط النيتروجين وضمان نقاء النيتروجين المضغوط. تتكون أسطوانة الضاغط من الحديد الدكتايل (QT600-3) ، وهي مادة ذات قوة عالية ، ومقاومة جيدة للارتداء ، وأداء تبديد الحرارة الممتاز-مناسبة لحضور التغيرات في الضغط ودرجة الحرارة أثناء ضغط النيتروجين. تتبنى الأسطوانة ترتيبًا شعاعيًا ومجهزًا بمؤسسات مخصصة للعادم والعادم ، مما يساعد على تثبيت تدفق الغاز أثناء عمليات السحب والعادم ، وتقليل تقلبات الضغط ، وانخفاض الضوضاء التشغيلية.
يتم تثبيت تعبئة الضاغط من جانب غرفة العمل من الأسطوانة. تم تزويد أول غرفة صغيرة مجاورة لغرفة عمل الأسطوانة بحلقة تقييد التدفق ، والتي تلعب دورًا في تخفيف تسرب الغاز. تم تزويد كل من غرف صغيرة لاحقة بمجموعتين من حلقات التعبئة ، المصنوعة من مادة polytetrafluoroethylene الخاصة. تُظهر هذه المادة خصائص مشتقة ذاتية ، ومقاومة للارتداء ، والتوصيل الحراري ، مما يلغي الحاجة إلى تزييت حقن الزيت في منطقة التعبئة وزيادة ضمان حالة النيتروجين المضغوطة. تتبنى صمامات غاز الضاغط تصميمًا شائعًا شائعًا عالميًا ، والذي يوفر مقاطع تدفق كبيرة ، ومقاومة تدفق منخفضة ، واستجابات فتح/إغلاق سريعة - تحسين كفاءة الضغط بشكل فعال وتقليل استهلاك الطاقة.
يتكون مكبس الضاغط إما من سبيكة الألومنيوم ZL108 أو الحديد الزهر HT250 ، وكلاهما مواد خفيفة الوزن وعالية القوة تقلل من القوة بالقصور الذاتي أثناء حركة المكبس. تم تجهيز المكبس بحلقات المكبس وخواتم التوجيه ، والتي تضمن ختم فعال بين المكبس وجدار الأسطوانة ، بالإضافة إلى توجيه مستقر لحركة المكبس المتبادلة. يتكون قضيب المكبس من الصلب سبيكة 42Crmo ، مع سطحه معالجة المعالجة بالنيترينغ لتحقيق الحد الأدنى من صلابة HRC60 - يعزز بشكل كبير مقاومة التآكل ومقاومة التآكل. يتم تصنيع الخيوط الموجودة على قضيب المكبس باستخدام عملية التدحرج ، مما يحسن قوة الخيط ومقاومة التعب. يتم توصيل قضيب المكبس بالتقاطع عبر الخيوط ، مما يضمن اتصال آمن وموثوق يمكنه تحمل القوى المتناوبة أثناء التشغيل.
يتكون Crosshead الضاغط من الحديد الدكتايل (QT600-3) ، والذي يجمع بين القوة العالية والصلابة الجيدة. يتم تشكيل Crosshead مع مؤشرات الترابط لتوصيل قضيب المكبس وثقب التثبيت للدبوس المتقاطع (يستخدم لتوصيل قضيب التوصيل). يضمن هيكله البسيط والقوي نقل الحركة الموثوقة بين قضيب التوصيل وقضيب المكبس ، مع الحد الأدنى من متطلبات الصيانة. المحامل الرئيسية للضاغط ، وكذلك الأسطح المنزلق للتقاطع ومحامل قضيب التوصيل (كلا من الأطراف الكبيرة والصغيرة) ، تعتمد تشحيم الضغط. توفر طريقة التشحيم هذه إمدادات مستمرة من زيت التشحيم المضغوط على أسطح الاحتكاك ، مما يشكل فيلمًا زيتًا مستقرًا يقلل من التآكل وتبديد الحرارة-مما يؤدي إلى تشغيل تشغيل طويل الأجل للمكونات المتحركة.
| |

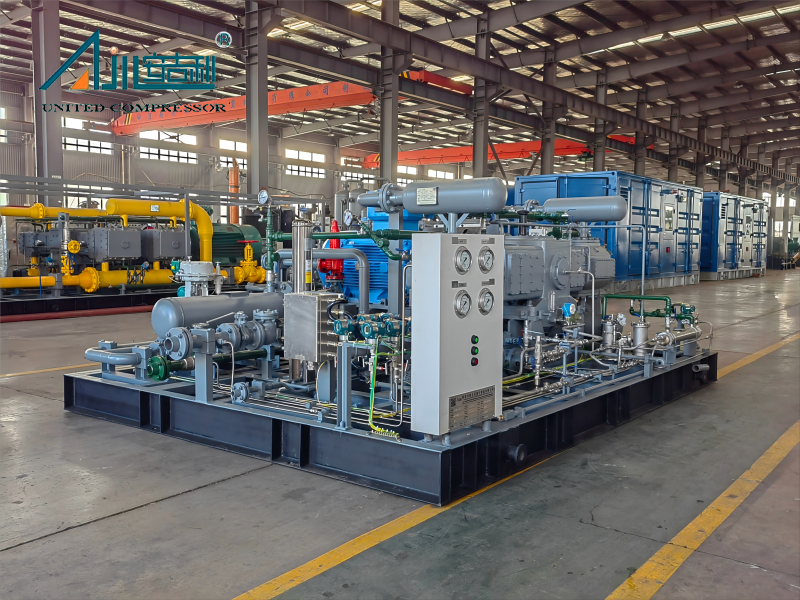

الضاغط في هذه الصورة هو منتج غير قياسي. يوفر المنتج حلولًا مستقلة مصممة لمتطلبات الاستخدام المحددة للعملاء (معدل التدفق/النقاء/الضغط ، وبيئة الاستخدام ، والغرض الرئيسي ، ومتطلبات العميل الخاصة) ، من التصميم إلى تخصيص المنتج.
الشكل الهيكلي: D-type/m-type/s-type/w-type/v-type/z-type
طريقة التبريد: تبريد الماء/تبريد الهواء/تبريد مختلط
نموذج التثبيت: نوع ثابت/محمول/مثبت/مقصورة/مقصورة
وضع القيادة: محرك المحرك/محرك الديزل البدء
النقل: البحر/الهواء/الأرض
التغليف:
 |  |  |
| المقصورة المعدنية | صندوق خشبي | مقصورة مقاومة للصوت |
المعلمة الفنية
| لا. | نموذج | واسطة | معدل التدفق (NM3/H) | ضغط العادم (mpa.g) | طاقة المحرك (KW) | طريقة التبريد | الأبعاد العامة (مم) | الأوزان (كغ) | |
| 1 | DW-1.6/(8 ～ 12) -120 | هيدروجين | 800 | 12 | 160 | تبريد الماء | 5800 × 3000 × 2300 | 8500 | |
| 2 | DW-1.8/15-30 | هيدروجين | 1500 | 3.0 | 75 | تبريد الماء | 3200 × 3000 × 1850 | 5800 | |
| 3 | DW-6.74 (3.3) /0.7 (5 ～ 12) -12 | هيدروجين | 600 | 1.2 | 90 | تبريد الماء | 5000 × 3200 × 2100 | 8000 | |
| 4 | DW-17.9/(4 ～ 5) -6.5 | هيدروجين | 1270 | 0.65 | 132 | تبريد الماء | 3500 × 3000 × 2300 | 8000 | |
| 5 | DW-1.8/15-30 | هيدروجين | 1500 | 3.0 | 75 | تبريد الماء | 3200 × 3000 × 1850 | 5800 | |
| 6 | DW-9.55/0.03-16 | هيدروجين | 515 | 1.6 | 90 | تبريد الماء | 3500 × 3200 × 2500 | 6500 | |
| 7 | DW-96.5/（15 ～ 23）-（21 ~  29） | هيدروجين | 4500 | 2. 1 ～ 2.9 | 185 | تبريد الماء | 5000 × 3000 × 2500 | 12000 | |
| 8 | DW-48/（15 ～ 23）-（21 ~ 29） | هيدروجين | 2642 ～ 4500 | 2. 1 ～ 2.9 | 55 | تبريد الماء | 4000 × 2700 × 2300 | 6000 | |
| 9 | D-0.57/16-200 | هيدروجين | 500 | 20 | 75 | تبريد الماء | 5800 × 3200 × 2350 | 9000 | |
| 10 | ZW-0. 18/15-22 | هيدروجين | 150 | 2.2 | 11 | تبريد الماء | 2200 × 1600 × 1700 | 2000 | |
| 11 | ZW-0.82/(6 ～ 8) -20 | هيدروجين | 300 | 2.0 | 22 | تبريد الماء | 2500 × 1500 × 1750 | 2000 | |
| 12 | W-3/0.1-150 | هيدروجين | 212 | 15 | 55 | تبريد الماء | 6000 × 2700 × 2100 | 15000 | |
| 13 | MW-7.7/9.8-40 | هيدروجين | 4200 | 4.0 | 355 | تبريد الماء | 7500 × 3600 × 2000 | 22000 | |
| 14 | MW-25.2/（1.5 ～ 1.7） -10 | هيدروجين | 3300 | 1.0 | 315 | تبريد الماء | 8000 × 3000 × 2200 | 20000 | |
| 15 | PW-0.6/(10 ～ 15) -30 | هيدروجين | 0 ~ 560 | 3.0 | 30 | تبريد مختلط | 2200 × 1800 × 1600 | 1800 | |
| 16 | PW-13.7/17-25 | هيدروجين | 820 | 2.5 | 30 | تبريد مختلط | 4000 × 2700 × 2300 | 6000 | |
| 17 | D-0.26/（28 ～ 31） -150 | هيدروجين | 400 | 15 | 45 | تبريد مختلط | 3800 × 3200 × 1950 | 4800 | |
| 18 | PW-13.7/17-25 | هيدروجين | 820 | 2.5 | 30 | تبريد مختلط | 4000 × 2700 × 2300 | 6000 | |
| 19 | VW-14.3/7 | هيدروجين | 750 | 0.7 | 110 | تبريد مختلط | 4800 × 2250 × 2100 | 8000 | |
| 20 | DW-7.6/（4 ～ 5.7） -6.5 | هيدروجين | 2000 | 0.65 | 55 | تبريد مختلط | 3500 × 3000 × 2300 | 6000 | |
قضية المشروع
 |  |  |
| حقل زيت آذان في جنوب كازاخستان | مشروع ضاغط Zaozhuang CNG لشركة Chengdu Shenliang Technology Co. ، Ltd. | شركة بكين هونغك تشينغنغ للتكنولوجيا المحدودة |
إنه مثالي لإنتاج الأسمدة الكيميائية (ضغط النيتروجين في عمليات التوليف) ، وصناعة البتروكيماويات (تطهير خط الأنابيب واختبار ضغط المعدات) ، ومعالجة المعادن (حماية الغلاف الجوي الخامل أثناء المعالجة الحرارية). يضمن تصميم تزييتها الجزئي الخالي من الزيت (خالي من الزيت في الأسطوانات والتعبئة) نقاء النيتروجين ، مما يجعله مناسبًا بشكل خاص للسيناريوهات التي تتطلب النيتروجين النظيف ، مثل صناعة الأدوية وتجهيز الأغذية.
