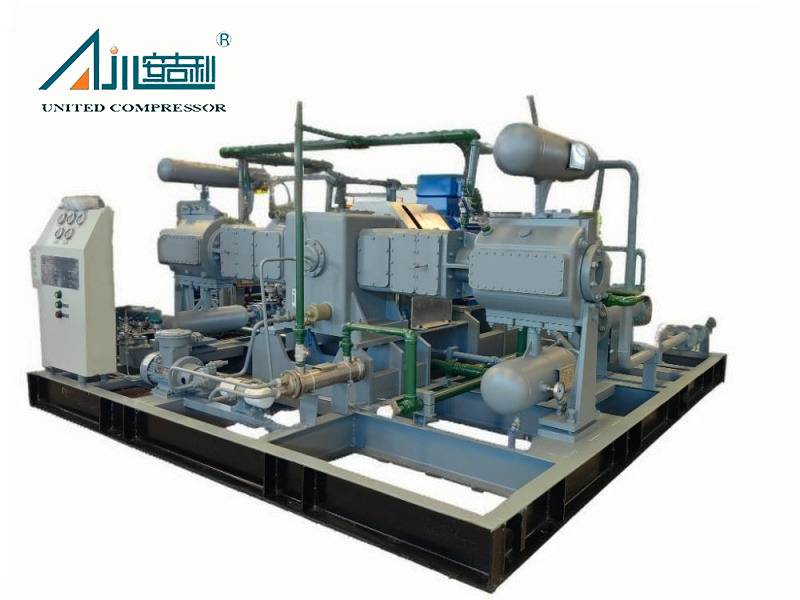

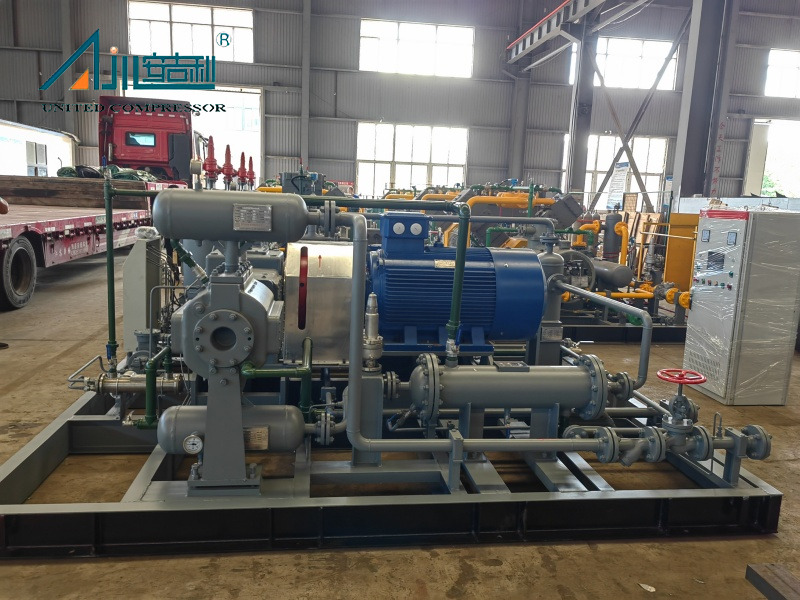

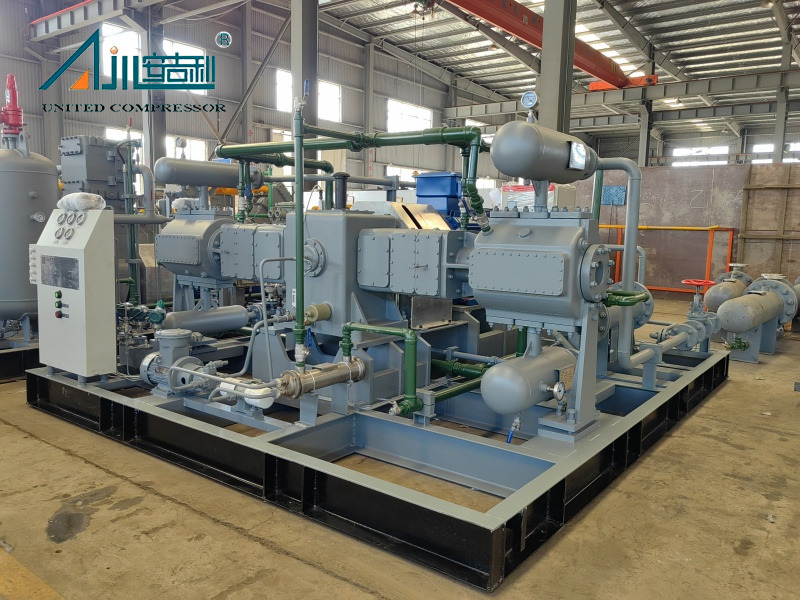

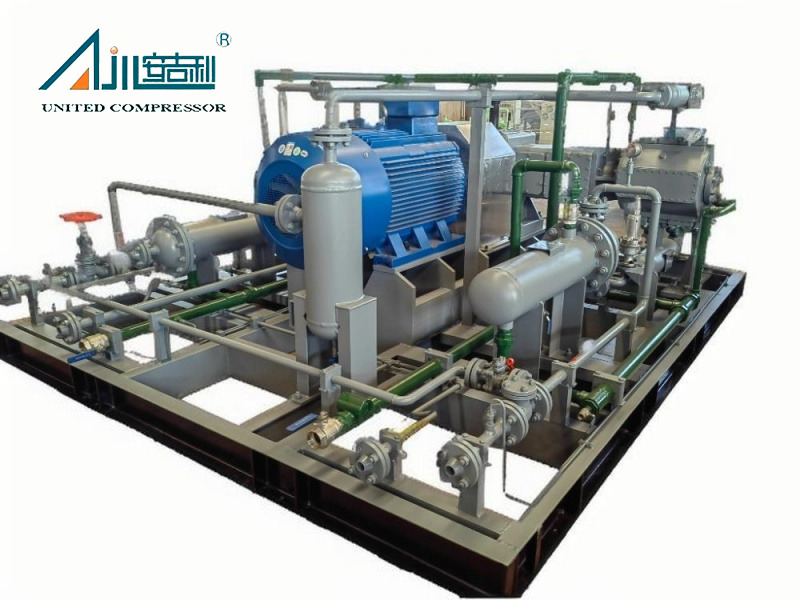

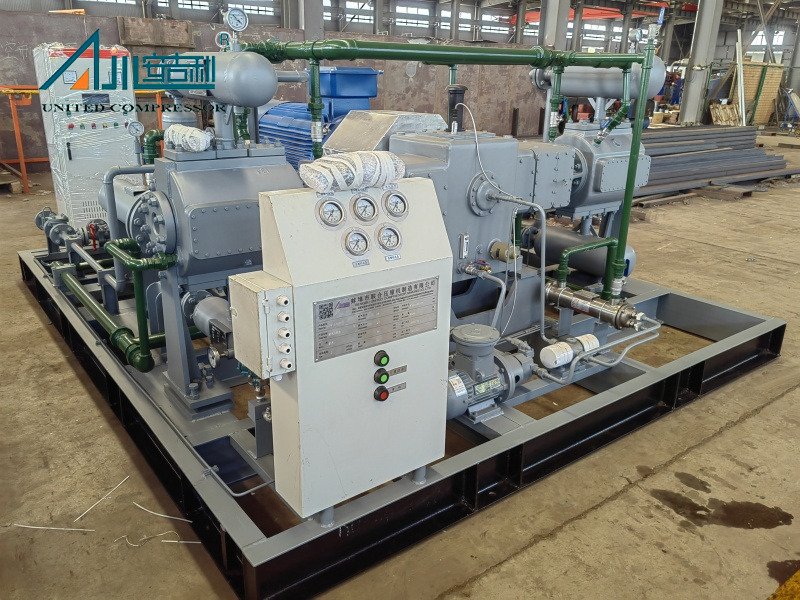

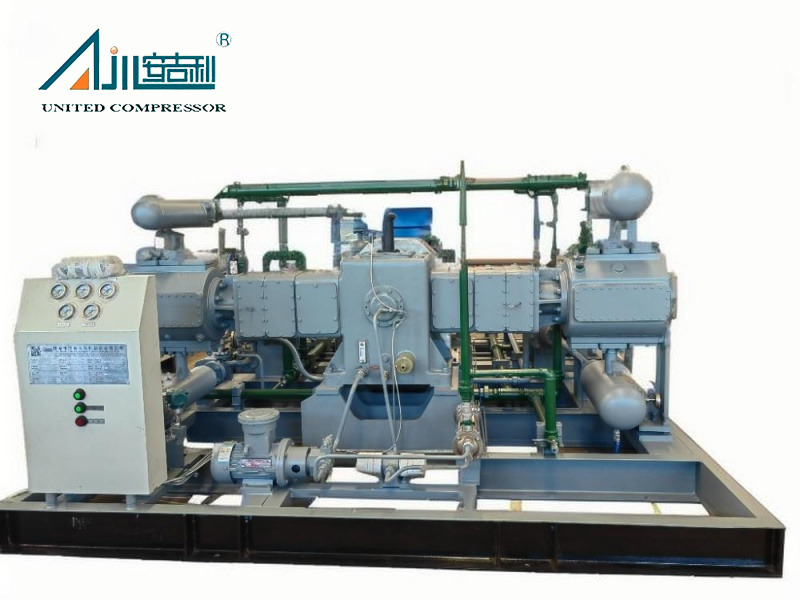

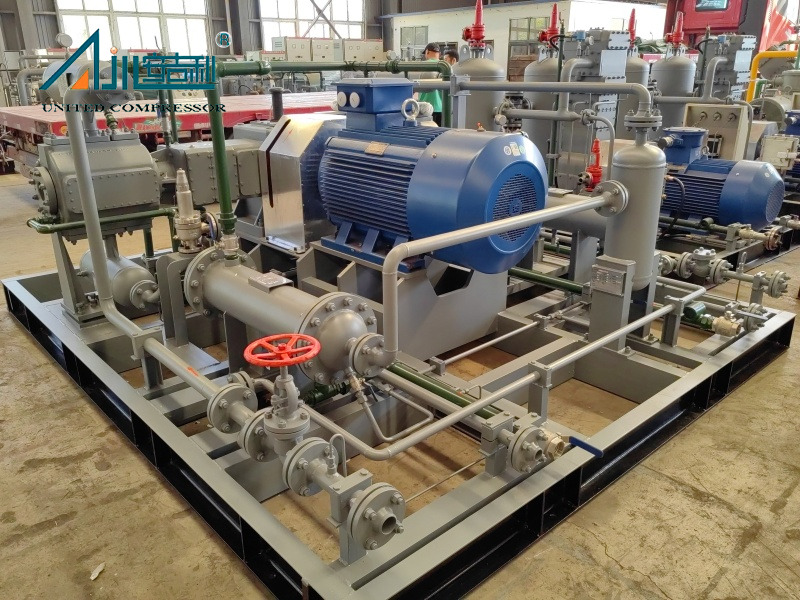

الضاغط DW-6.3/(0.2~0.5)-16 عبارة عن ضاغط غاز ترددي عالي الأداء وخالي من الزيت مصمم للتشغيل المستمر في البيئات الصناعية كثيرة المتطلبات. بفضل الهندسة المتقدمة والتصميم المبرد بالماء والأسطوانات غير المشحمة، فإنه يضمن ضغطًا نظيفًا دون تلوث متوسط، مما يجعله مثاليًا لتطبيقات الغاز الطبيعي والهيدروجين والغاز المصاحب والغازات الخاصة الأخرى.
المواصفات الفنية الرئيسية
السعة الاسمية: 6.3 م3/دقيقة
ضغط المدخل: 20-50 كيلو باسكال.ج (تصميم 30 كيلو باسكال.ج)
ضغط التفريغ: 1.6 ميجا باسكال
مراحل الضغط: مرحلتان، مزدوجة المفعول
طريقة التبريد: تبريد الماء من النوع المفتوح
التشحيم: مكونات PTFE خالية من الزيوت ذاتية التشحيم
الميزات والمزايا الرئيسية
تصميم متوازن من النوع D: يضمن الهيكل المتماثل أداءً مستقرًا وتقليل الاهتزاز.
التشغيل بدون زيت: تعمل حلقات المكبس PTFE وأختام التعبئة على منع ترحيل الزيت، مما يحمي نقاء الغاز.
البناء المتين: تعمل علبة المرافق المصنوعة من الحديد الزهر باللون الرمادي، والصمامات المصنوعة من الفولاذ المقاوم للصدأ، وبطانات الأسطوانات المقاومة للتآكل على إطالة عمر الخدمة.
نظام تبريد فعال: يعمل التصميم المبرد بالماء على إزالة الحرارة الزائدة، مما يضمن الموثوقية أثناء التشغيل المستمر.
مانع للتسرب: التعبئة المتقدمة مع تطهير النيتروجين تقلل من تسرب الغاز وتعزز السلامة.
صغير الحجم ونموذجي: يتيح التصميم المثبت على الانزلاق سهولة التركيب والصيانة.
تسليط الضوء على المزايا
 |  |  |  |
| لديها كفاءة عالية، وموثوقية قوية، ودرجة عالية من الأتمتة؛ | أجزاء أقل عرضة للخطر، وانخفاض الاهتزاز، وانخفاض مستوى الضجيج، وسهولة التشغيل والصيانة | يتم تثبيت الضاغط على المزلجة، ويعمل بشكل موثوق، ومريح للنقل والتركيب | تم تصميم مكونات الماكينة بالكامل بعناية |
شهادات براءات الاختراع
 | غلاف واقي لقضيب المكبس ZL 2017 2 1907021.7 | | جهاز دعم حلقة المكبس ZL 2018 2 0294776.2 | |
| مكبس نطاق ZL 2017 2 190177.0 للضواغط المتوازنة المتماثلة | | مقصورة مزدوجة طويلة وقصيرة مدمجة ZL 2018 2 0294762.0 |
لضمان السلامة والمتانة والأداء، يخضع كل ضاغط غاز بمكبس ترددي DW-6.3/(0.2~0.5)-16 لاختبارات صارمة وتشغيل تجريبي قبل التسليم والتشغيل.
يتم اختبار كتل الأسطوانات والمكابس وغرف تحمل الضغط بمعدل 1.5 مرة من الحد الأقصى لضغط العمل المسموح به لمدة 30 دقيقة على الأقل ، مما يضمن القوة والموثوقية.
يتم اختبار غرف المياه تحت نفس الظروف، مع حد أدنى لضغط الاختبار يبلغ 0.8 ميجا باسكال ، مما يمنع التسرب ويضمن المتانة على المدى الطويل.
يتم اختبار جميع أوعية الضغط وفقًا للمعايير الدولية، مع تقديم تقارير الفحص والاختبار الكاملة للعملاء.
يخضع إطار الضاغط أيضًا لاختبار تسرب الكيروسين للتأكد من إحكامه وسلامته.
بعد التثبيت في موقع العميل، يتم اختبار الضاغط في ظل ظروف التشغيل الحقيقية.
باستخدام غاز الأمونيا كوسيط ، تعمل الوحدة بشكل مستمر لمدة 4 ساعات على الأقل بالسرعة المقدرة ، مما يضمن الاستقرار والكفاءة.
قبل التشغيل التجريبي، تتم مراجعة سجلات التثبيت لضمان الامتثال لمتطلبات التصميم.
يتم الإشراف على التشغيل التجريبي من قبل مهندسين محترفين ، بمشاركة كل من المورد والمشتري.
عند الانتهاء، يتم التوقيع بشكل مشترك على تقرير تجربة التحميل ، ليكون بمثابة الأساس للقبول الأولي للمعدات.
سلامة معززة - تخضع جميع المكونات الحيوية لاختبارات ضغط أعلى من حدود العمل.
أداء موثوق – تجربة التحميل الكامل تضمن الاستقرار على المدى الطويل.
المعايير الدولية - يتم توفير تقارير الاختبار والوثائق.
ضمان العملاء – القبول المشترك يضمن الشفافية والثقة.
 | |
الضاغط الموجود في هذه الصورة منتج غير قياسي. يوفر المنتج حلولاً مستقلة مصممة خصيصًا لتلبية متطلبات الاستخدام المحددة للعملاء بدءًا من التصميم وحتى تخصيص المنتج.
الشكل الهيكلي: نوع D/نوع M/نوع S/نوع W/نوع V/نوع Z
طريقة التبريد: تبريد الماء/تبريد الهواء/التبريد المختلط
شكل التثبيت: ثابت / متنقل / مثبت / نوع الكابينة
وضع القيادة: تشغيل المحرك/محرك الديزل
النقل: بحري/جوي/بري
التعبئة والتغليف:
 |  |  |
| كابينة معدنية | صندوق خشبي | كابينة عازلة للصوت |
حالة المشروع
 |  |  |
| استعادة الطاقة الإنتاجية لشركة لانتشو للبتروكيماويات بقدرة 240 ألف طن من الإيثيلين - مشروع إضافة مرافق تفريغ البوتادين و1-بوتين | حقل أليبك النفطي في جنوب كازاخستان | شراء الغربال الجزيئي لتجفيف الماء، وجهاز تجديد وحقن جلايكول الإيثيلين، وجرافة غاز الوقود في حقل غاز أكيموم |
المعلمة الفنية
| لا. | نموذج | واسطة | معدل التدفق (Nm3/h) | ضغط المدخل (MPa.G) | ضغط العادم (MPa.G) | السرعة (ص / دقيقة) | قوة المحرك (كيلوواط) | طريقة التبريد | الأبعاد الكلية (مم) | الأوزان (كجم) |
| 1 | إس إف-10/250 | هواء | 600 | الغلاف الجوي | 25.0 | 1330 | 258.5 (ديزل) | تبريد الهواء | 7000*2200*2200 | 8500 |
| 2 | إس إف-10/150 | هواء | 600 | الغلاف الجوي | 15.0 | 1330 | 258.5 (ديزل) | تبريد الهواء | 7000*2200*2200 | 8500 |
| 3 | SF-7.5/250 | هواء | 450 | الغلاف الجوي | 25.0 | 980 | 160 (ديزل) | تبريد الهواء | 6500*2200*2200 | 7000 |
| 4 | SF-7.5/150 | هواء | 450 | الغلاف الجوي | 15.0 | 980 | 132 (ديزل) | تبريد الهواء | 6500*2200*2200 | 7000 |
| 5 | SF-8.5/250 | هواء | 510 | الغلاف الجوي | 15.0 | 980 | 200 (ديزل) | تبريد الهواء | 7000*2200*2200 | 8500 |
| 6 | ث-10/60 | هواء | 600 | الغلاف الجوي | 6.0 | 1330 | 132 (ديزل) | تبريد الهواء | 6000*2200*2200 | 7000 |
حالة المشروع
 |  |  |
| شراء الغربال الجزيئي لتجفيف الماء، وجهاز تجديد وحقن جلايكول الإيثيلين، وجرافة غاز الوقود في حقل غاز أكيموم | شركة Beijing Hongke Qingneng Technology Co., Ltd. ضاغط الغاز المصاحب لمشروع Shanxi Yan'an بسعة 60000 متر مكعب | مشروع ضاغط Zaozhuang CNG التابع لشركة Chengdu Shenliang Technology Co., Ltd. |
طلب عرض الأسعار
هل يمكنك تخصيص ضاغط المكبس الترددي؟
نعم نستطيع. توفر شركة Bengbu United Compressor حلولاً مستقلة مصممة خصيصًا لتلبية متطلبات الاستخدام المحددة للعملاء.
ما المعلمات الرئيسية التي أحتاج إلى توفيرها لتخصيص الضاغط؟
يرجى تقديم البيانات التالية: معدل التدفق، والضغط، وبيئة التشغيل، والتطبيق الرئيسي، ومتطلباتك المحددة.
ما هي فترة الضمان لضاغط غاز البترول المسال الخاص بك؟
تكون فترة ضمان المعدات 18 شهرًا من تاريخ الشحن من قبل البائع، أو 12 شهرًا بعد التشغيل والقبول، أيهما يأتي أولاً.
