تكوين الغاز (مول ٪): غاز فلاش (CH ₄ 45-49 ٪ ، C ₂-C ₁₀ Hydrocarbons ، CO ₂ 0.4-0.5 ٪)
معدل التدفق: 420nm ³/h @ 0.02mpa. ز
ضغط المدخل: 0.02 ~ 0.05MPa. G (نقطة التصميم 0.02MPA)
درجة حرارة المدخل: درجة حرارة طبيعية
ضغط العادم: 5.5mpa. ز
قوة المحرك الرئيسية: 132 كيلو واط
الأبعاد العامة للجهاز: حوالي 6800 × 3400 × 2750 مم
وزن الجهاز كله: ما يقرب من 14T
| الكمية: | |
|---|---|

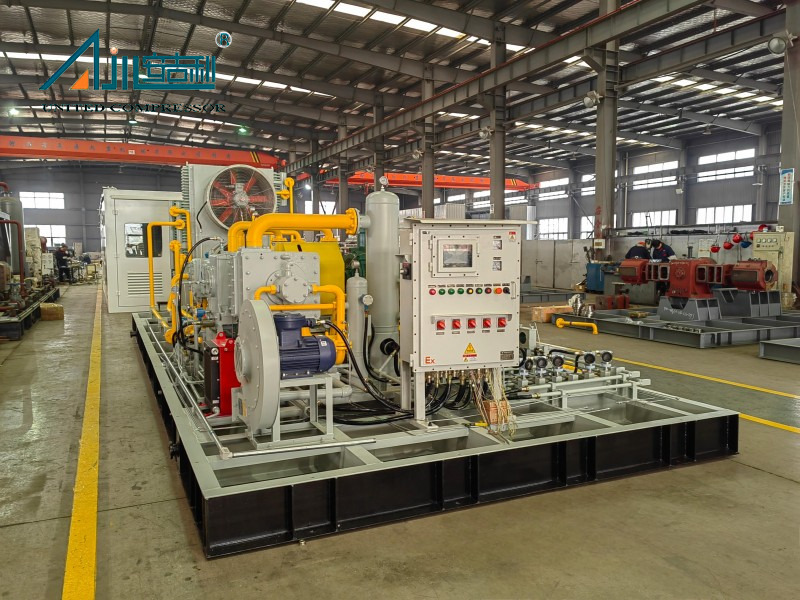

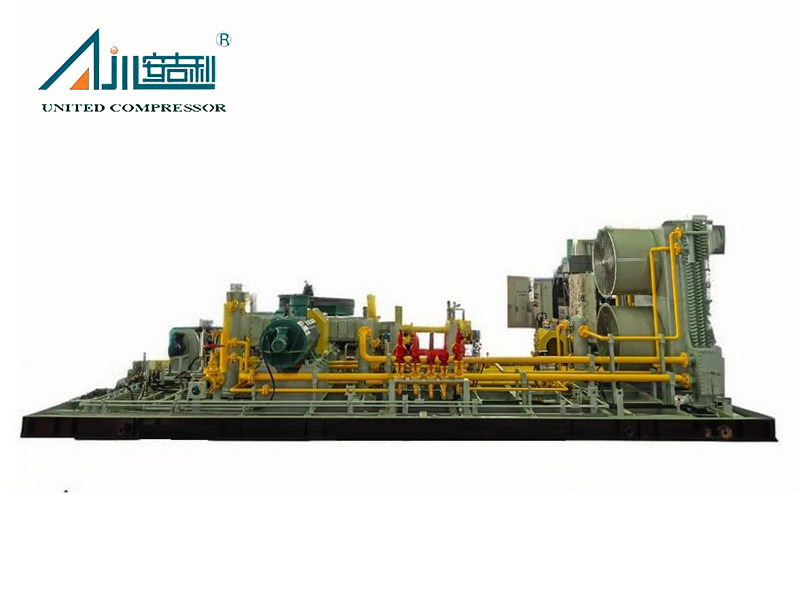

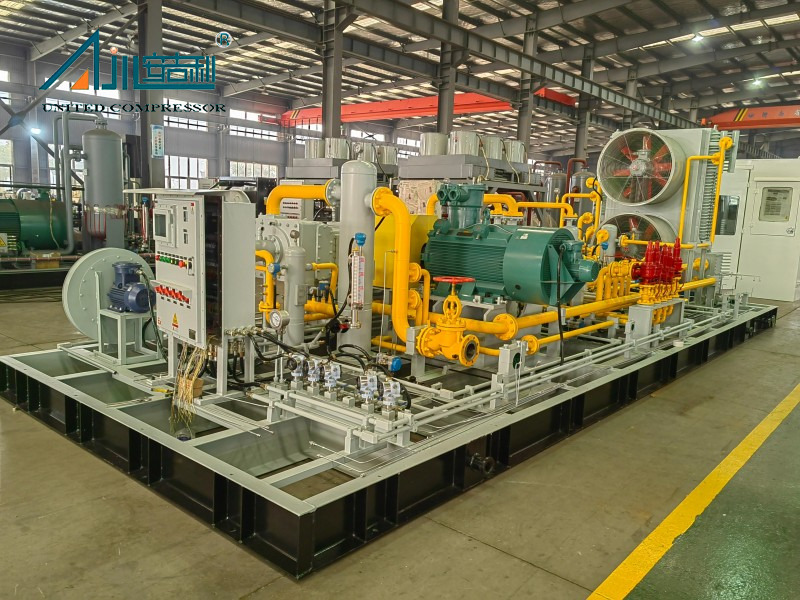

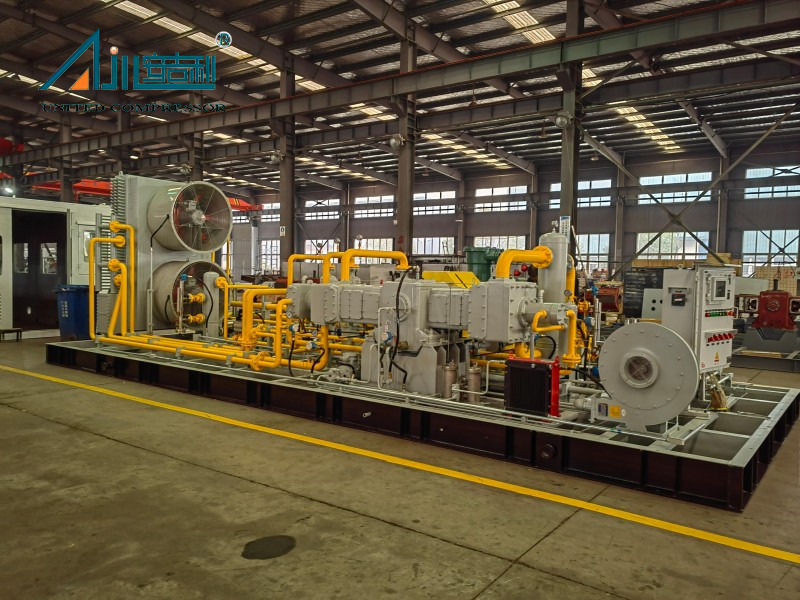

يعد DWFD-6.7 / (0.2-0.5) -55 ضاغط الغاز الخاص ، الذي تم تصنيعه بواسطة Bengbu United ضاغط ، ضاغط غاز فلاش عالي الأداء مصمم على الانتعاش والاستفادة من الغاز المرتبط بالضغط المنخفض في حقول النفط والغاز ، ومشاريع الحكم البيئي. تم تصميمه للتعامل مع التركيبات المتوسطة المحددة- CH₄ 45-49 ٪ ، Hydrocarbons C₂-C₁₀ ، و CO₂ 0.4-0.5 ٪ -يقدم هذا الضاغط موثوقية استثنائية في الأماكن الصناعية الصعبة.
مع قدرة معالجة 420nm³/H @ 0.02mpa.g ، فإنه يعمل ضمن نطاق ضغط مدخل قدره 0.02 ~ 0.05mpa.g (نقطة التصميم عند 0.02mpa) ويحقق ضغطًا مخرجًا قدره 5.5mpa.g ، مدعوم بمحرك رئيسي 132kw . أبعادها المدمجة (حوالي 6800 × 3400 × 2750 مم ) ووزن 14T تجعلها مناسبة لبيئات التثبيت المتنوعة ، من المناطق الجبلية في Sichuan-Chongquing إلى التضاريس الصحراوية.
مثالي لتقليل انبعاثات التوهج وضمان انبعاثات المركبات العضوية المتطايرة ≤ 3 ‰ ، يلعب هذا الضاغط دورًا مهمًا في تعزيز كفاءة الطاقة والاستدامة البيئية عبر عمليات النفط والغاز ، ومرافق الغاز الطبيعي المسال ، وأنظمة تعزيز خطوط الأنابيب.
يبرز DWFD -6.7 / (0.2-0.5) -55 ضاغط الغاز الخاص لكفاءته العالية وموثوقيته القوية ، مما يقلل من استهلاك الطاقة مع زيادة وقت التشغيل التشغيلي. مزود بانخفاض عدد أجزاء التآكل ، فإنه يضمن انخفاض مستويات الاهتزاز والضوضاء ، وتبسيط إجراءات الصيانة وخفض تكاليف التشغيل طويلة الأجل. يعمل نظام الأتمتة المتقدم على تبسيط العمليات ، مما يقلل من الحاجة إلى الرقابة اليدوية المستمرة.
تم تصميم الضاغط بتصميم متوازن متماثل من النوع D ، ويتميز الضاغط بتشحيم مبرد بالمياه ، وخالية من الزيت ، وهيكل مكبس معامل مع صفين و 3 مراحل من الضغط-كل ذلك يتم توفيره بتنسيق معياري لسهولة التكامل. علبة المرافق ، المصنوعة من الحديد الزهر الرمادي ، وتخزن زيت التشحيم وتشمل موانئ استراتيجية لصرف الزيت ، ومراقبة درجة الحرارة ، والتهوية. يمنع تصميم الجسم المزدوج المتوسط تلوث الزيت بالوسيلة ، مما يضمن النقاء حتى في التطبيقات الحساسة. تتميز الأسطوانات ورؤوس الأسطوانات ، المصنوعة من الحديد الزهر الرمادي أو الصلب المزور ، صمامات مرتبة محورية لتدفق الغاز الأمثل.
يدعم الضاغط المصمم للبراعة ، ويدعم أنواع التثبيت المتعددة: الثابتة أو المحمولة أو المحمولة بالانزلاق أو المقصورة. يدمج تصميمه المثبت على الزلاجات المعدات الرئيسية والمساعد في وحدة واحدة ، مما يسهل النقل السلس والإعداد في الموقع-على سبيل المثال للمواقع البعيدة. يمكن للعملاء الاختيار من بين طرق التبريد المختلفة (التبريد المبرد بالمياه ، المبردة بالهواء ، أو التبريد المختلط) وقيادة أوضاع قيادة (محرك أو محرك ديزل) ، مما يضمن التوافق مع متطلبات المشروع المحددة. تشمل خيارات التغليف كابينة معدنية أو صناديق خشبية أو كبائن مقاومة للصوت ، مع وجود وسائل نقل عبر البحر أو الهواء أو الأرض.
منطقة التطبيق
تم تصميم ضواغط غاز فلاش خصيصًا لاستخدام فعال للغاز المرتبط في حقول النفط والغاز
تطوير مجال الغاز: استعادة غاز فلاش منخفض الضغط (BOG) لتحسين معدل الاسترداد
نظام التجميع والنقل: توفير الطاقة لزيادة خطوط أنابيب لمسافات طويلة (مناسبة للتضاريس الجبلية/الصحراوية في سيتشوان وتشونغتشينغ)
محطة الغاز الطبيعي المسال: تشغيل جهاز ضمان غاز الوقود البديل
الحوكمة البيئية: تقليل انبعاثات التوهج وانبعاثات المركبات العضوية المتطايرة ≤ 3 ‰
تسليط الضوء على المزايا
 |  |  |  |
| يتمتع بكفاءة عالية وموثوقية قوية ودرجة عالية من الأتمتة ؛ | أجزاء أقل ضعفا ، انخفاض الاهتزاز ، ضوضاء منخفضة ، وسهولة التشغيل والصيانة | يتم تثبيت جميع المعدات الرئيسية والمساعد للضاغط على الزلاجة ، تعمل بسلاسة وموثوقة. إن التثبيت الكلي للزلاجة مريح لنقل وتركيب الضاغط | تم تصميم مكونات الماكينة بأكملها بعناية |
شهادات براءات الاختراع
 | A Piston Rod Thread Sleeve ZL 2017 2 1907021.7 | | جهاز دعم حلقة المكبس ZL 2018 2 0294776.2 | |
| مكبس النطاق ZL 2017 2 190177.0 لضواغط متوازنة متماثلة | | مقصورة مزدوجة قصيرة طويلة متكاملة ZL 2018 2 0294762.0 |
وصف الجهاز بأكمله
يتبنى الضاغط من النوع D (نوع التوازن المتماثل) ، والتشحيم المبرد بالمياه ، والتشحيم الخالي من الزيت ، ونوع المكبس المتبادل ، وضغط من مرحلتين من صفوف من الصفوف ، ويتم توفير الوحدة بأكملها بطريقة معيارية.
علبة مرافق الضاغط مصنوعة من الحديد الزهر الرمادي ولديها أربعة ثقوب بأقطار مختلفة لتثبيت الشرائح المتقاطعة والمحامل والمقاعد المحمولة. يمكن للجزء السفلي من علبة المرافق تخزين زيت التشحيم للضاغط للتشحيم ؛ يحتوي السطح العلوي من علبة المرافق على واجهة لتثبيت لوحة تغطية مدخل الوقود (منفذ التنفس) ؛ بالإضافة إلى ذلك ، تحتوي علبة المرافق أيضًا على واجهات احتياطية مثل ميناء تصريف الزيت ، ومنفذ مراقبة مقياس الزيت ، ومنفذ حقن زيت المقعد ، ومنفذ قياس درجة حرارة زيت التثبيت. تم توصيل منفذ تصريف النفط في علبة المرافق إلى الخارج من المقصورة ومجهز بصمام كرة يدوي لتصريف الزيت من علبة المرافق.
الجسم الأوسط للضاغط هو بنية جسم متوسطة مزدوجة ، مما يضمن أن مساحة الجسم الأوسط أكبر من ضربة واحدة ، مما يمنع زيت الضاغط من دخول الأسطوانة من علبة المرافق ، مما يضمن أن زيت الضاغط لا يلوث الوسط. مادة أسطوانة الضاغط هي الحديد الزهر الرمادي/الصلب المزور ، وتتبنى تصميم تزييت خالٍ من الزيت ، والذي لا يتطلب تزييتًا من الزيت. مادة رأس الأسطوانة هي من الحديد الزهر الرمادي/الصلب المزور ، ويتم ترتيب صمامات الهواء محوريًا على رأس الأسطوانة.
 |  |
الضاغط في هذه الصورة هو منتج غير قياسي. يوفر المنتج حلولًا مستقلة مصممة لمتطلبات الاستخدام المحددة للعملاء (معدل التدفق/النقاء/الضغط ، وبيئة الاستخدام ، والغرض الرئيسي ، ومتطلبات العميل الخاصة) ، من التصميم إلى تخصيص المنتج.
الشكل الهيكلي: D-type/m-type/s-type/w-type/v-type/z-type
طريقة التبريد: تبريد الماء/تبريد الهواء/تبريد مختلط
نموذج التثبيت: نوع ثابت/محمول/مثبت/مقصورة/مقصورة
وضع القيادة: محرك المحرك/محرك الديزل البدء
النقل: البحر/الهواء/الأرض
التغليف:
 |  |  |
| المقصورة المعدنية | صندوق خشبي | مقصورة مقاومة للصوت |
قضية المشروع
 |  |  |
| Lanzhou Petrochemical Company 240000 Tonsyear Restoration Ethylene Production Projec | حقل زيت آذان في جنوب كازاخستان | شراء جفاف الغربال الجزيئي ، وتجديد الجليكول الإيثيلين وجهاز الحقن ، وتزلج غاز الوقود في مجال غاز أكيموم |
المعلمة الفنية
| لا. | نموذج | واسطة | معدل التدفق (NM3/H) | ضغط العادم MPA （G) | طاقة المحرك (KW) | طريقة التبريد | الأبعاد العامة (مم) | الأوزان (كغ) | |
| 1 | DWF-12.4/（9 ～ 12） -14 | ثاني أكسيد الكربون | 6400 | 1.4 | 185 | مبرد بالهواء | 6000 × 2700 × 2200 | 10000 | |
| 2 | VWF-2.86/5-16 | نتروجين | 895 | 1.6 | 55 | مبرد بالهواء | 3200 × 2200 × 1750 | 3500 | |
| 3 | ZWF-0.96/5 | كلوريد الهيدروجين | 55 | 0.5 | 11 | مبرد بالهواء | 2000 × 1500 × 2000 | 1000 | |
| 4 | DFW-1. 13/0.3-34 | فلاش بخار | 75 | 0.03 ～ 3.4 | 18.5 | مبرد بالهواء | 4500 × 3200 × 2150 | 5600 | |
| 5 | DFW-6.5/(0 ～ 0.5) -10 | الغاز المرتبط | 50 ～ 100 | 1 | 75 | مبرد بالهواء | 3500 × 2800 × 1850 | 4500 | |
| 6 | DFW-4.2/(0.2 ～ 1.5) -12 | مستنقع | 260 ～ 540 | 1.2 | 55 | مبرد بالهواء | 3500 × 3000 × 2000 | 5500 | |
| 7 | DW-2.45/(6 ～ 7) -100 | أول أكسيد الكربون | 900 | 10 | 160 | تبريد مختلط | 6500 × 3200 × 1700 | 10000 | |
| 8 | DW-19.8/0.5-7.25 | كلوريد الميثيلين | 3.5 | 0.725 | 160 | تبريد مختلط | 5200 × 3000 × 2350 | 8000 | |
| 9 | DW-8.6/(0 ～ 0.2) -8 | الكلوروميثان | 436 | 0.8 | 75 | تبريد مختلط | 3200 × 2400 × 1600 | 4500 | |
| 10 | DW-2.4/2.5-11 H. | Elium Recovery GA | 450 | 1.1 | 37 | تبريد مختلط | 3000 × 2500 × 1800 | 3000 | |
| 11 | DW-14/(0 ～ 0.2) -25 | غاز المواد الخام | 800 | 2.5 | 160 | تبريد الماء | 4800 × 3200 × 1915 | 10000 | |
| 12 | VW-8/18 | الفينيليدين فلوريد | 418 | 1.8 | 75 | تبريد الماء | 3700 × 2000 × 1700 | 4500 | |
| 13 | VWD-3.2/(0 ～ 0.2) -40 | الغاز الحيوي | 230 | 4.0 | 45 | تبريد الماء | 6000 × 2500 × 2650 | 8000 | |
| 14 | VW-9/6 | كلوريد إيثيل | 470 | 0.6 | 55 | تبريد الماء | 2800 × 1720 × 1700 | 3500 | |
| 15 | DW-2.4/(18 ～ 25) -50 | غاز المواد الخام | 2900 | 5.0 | 160 | تبريد الماء | 4300 × 3000 × 1540 | 4500 | |
| 16 | VW-5.6/（0 ～ 6） -6 | Isobutylene | 1650 | 0.6 | 45 | تبريد الماء | 2900 × 1900 × 1600 | 3500 | |
| 17 | VW-3.8/3.5 | غازات مختلطة | 200 | 0.35 | 18.5 | تبريد الماء | 2200 × 1945 × 1600 | 2000 | |
| 18 | ZW-1.7/3.5 | كلوريد الفينيل | 100 | 0.35 | 15 | تبريد الماء | 2700 × 1600 × 2068 | 2000 | |
| 19 | VW-0.85/(0 ～ 14) -40 | المبرد | 300 | 4.0 | 55 | تبريد الماء | 4500 × 2300 × 1780 | 5500 | |
| 20 | DW-3.78/(8 ～ 13)-(16 ～ 24) | الأمونيا | 2700 | 1.6 ～ 2.4 | 75 | تبريد الماء | 3200 × 2000 × 1700 | 3500 | |
| 21 | DW-5/7 | الكلوروميثان | 355 | 0.7 | 37 | تبريد الماء | 3500 × 2600 × 1700 | 4000 | |
| 22 | DW-9.2/3 | الغاز على المكثف | 653 | 0.3 | 45 | تبريد الماء | 3500 × 3200 × 1680 | 6800 | |
| 23 | DW- 16/(2.8 ～ 3.2) -7.6 | الغاز الغني الكربون | 3000 ～ 3400 | 0.76 | 132 | تبريد الماء | 4500 × 3400 × 2750 | 12000 | |
| 24 | DWD-2.9/20-50 | غاز رأس البئر | 3334 | 2.0 ～ 5.0 | 185 | تبريد الماء | 6000 × 3500 × 3000 | 14000 | |
| 25 | DW-4/0.5-4 | -بينتادين ، النيتروج | 300 | 0.4 | 30 | تبريد الماء | 3000 × 2800 × 1700 | 3500 | |
| 26 | DW-8.7/0.02-15 | ذيل الغاز | 500 | 1.5 | 90 | تبريد الماء | 4500 × 3000 × 1800 | 10000 | |
| 27 | DW-8.8/0.2-6 | غاز الامتصاص | 450 | 0.6 | 75 | تبريد الماء | 4000 × 3000 × 2150 | 8000 | |
| 28 | DW-1.3/0.2-18 | metafluoroethylene | 80 | 1.8 | 18.5 | تبريد الماء | 3500 × 2500 × 1570 | 3500 | |
| 29 | DW-12.5/(0. 1 ～ 0. 15) -18 | uoromonochloroeth | 887 | 1.8 | 132 | تبريد الماء | 5500 × 3200 × 2500 | 14000 | |
| 30 | DW-2.9/5 | الغاز | 206 | 0.5 | 22 | تبريد الماء | 3200 × 2800 × 1800 | 3000 | |
قضية المشروع
 |  |  |
| Lanzhou Petrochemical Company 240000 Tonsyear Restoration Ethylene Production Projec | شركة بكين هونغك تشينغنغ للتكنولوجيا المحدودة | مشروع ضاغط Zaozhuang CNG لشركة Chengdu Shenliang Technology Co. ، Ltd. |
تم تصميمه على وجه التحديد لغاز الفلاش مع تركيبة من CH₄ 45-49 ٪ ، والهيدروكربونات C₂-C₁₀ ، و CO₂ 0.4-0.5 ٪ -مما يجعله مثاليًا لاستعادة غاز فلاش منخفض الضغط (BOG) في حقول النفط والغاز ، ومحطات الغاز الطبيعي المسال ، ومشاريع 治理 البيئية.
نعم. يقدم Bengbu United ضاغط مخصص حلولًا مخصصة بناءً على متطلبات محددة ، بما في ذلك معدل التدفق ، والنقاء ، والضغط ، وبيئة التشغيل ، والغرض. تشمل الخيارات القابلة للتخصيص أشكالًا هيكلية ( نوع D و M-type و S-type و W-type و V-type و Z-type ) وأساليب التبريد وأنماط التثبيت وأنماط محرك الأقراص.
يقلل الضاغط من انبعاثات التوهج والحد من انبعاثات المركبات العضوية المتطايرة إلى ≤ 3 ‰ ، مما يدعم الامتثال للوائح البيئية الصارمة. إنه يعزز استخدام الموارد من خلال استرداد غاز الفلاش الذي يضيع خلاف ذلك ، مما يجعله خيارًا مستدامًا للمشاريع الواعية للبيئة.
