تكوين الغاز (مول ٪): الغاز المرتبط (CH₄ 66.23 ٪ ، C₂-C₁₀ الهيدروكربونات 26.7548 ٪ ، CO₂ 1.01 ٪)
معدل التدفق: 1370nm³/H @ 0.04mpa.g
ضغط المدخل: 0.03 ~ 0.05mpa.g (نقطة التصميم 0.04mpa)
درجة حرارة المدخل: درجة حرارة طبيعية
ضغط العادم: 4.5mpa.g
قوة المحرك الرئيسية: 280 كيلو واط
الأبعاد العامة للجهاز: حوالي 9000 × 3100 × 5045mm
وزن الجهاز كله: ما يقرب من 22T
| الكمية: | |
|---|---|

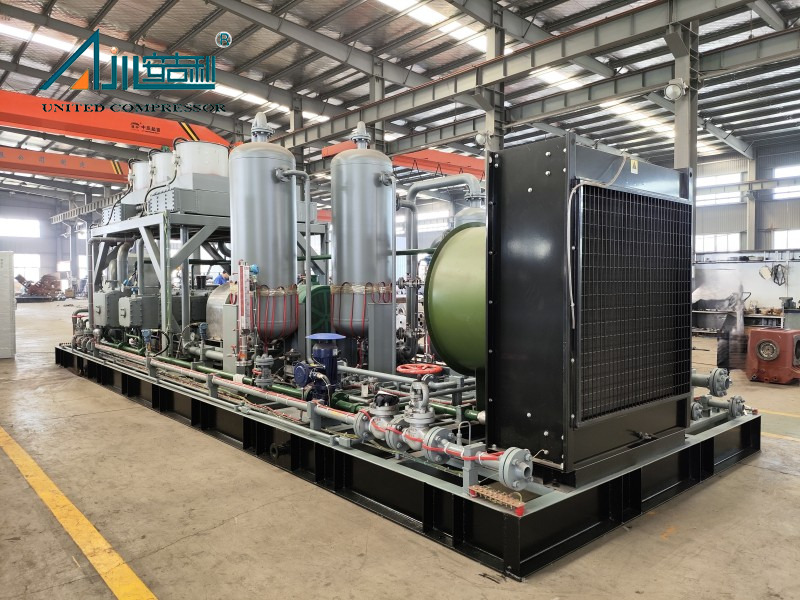

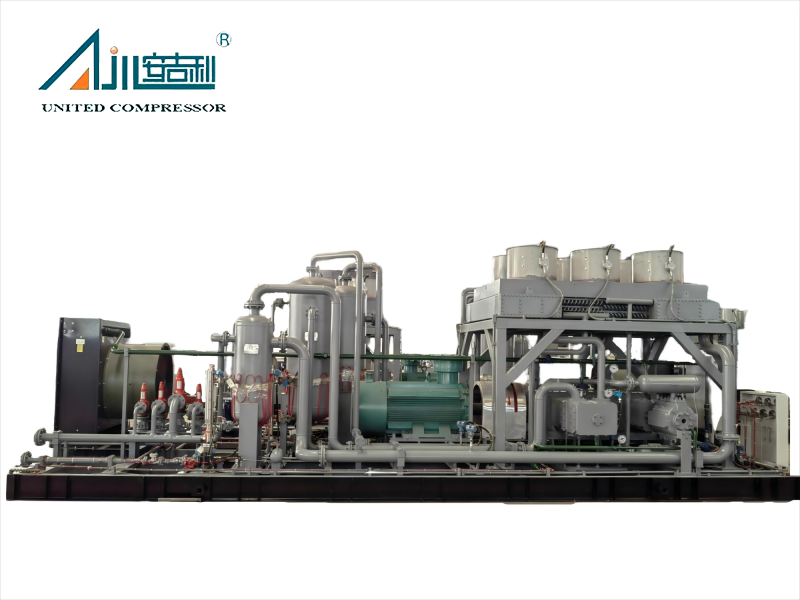

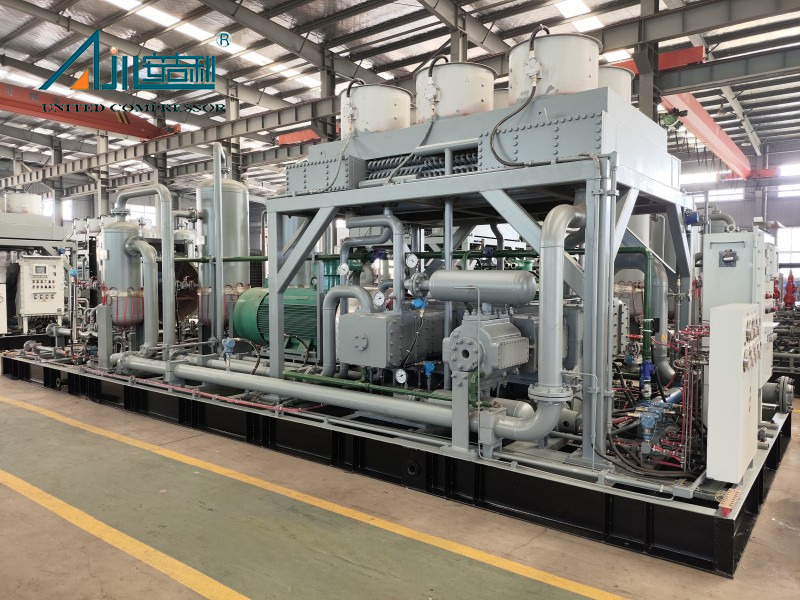

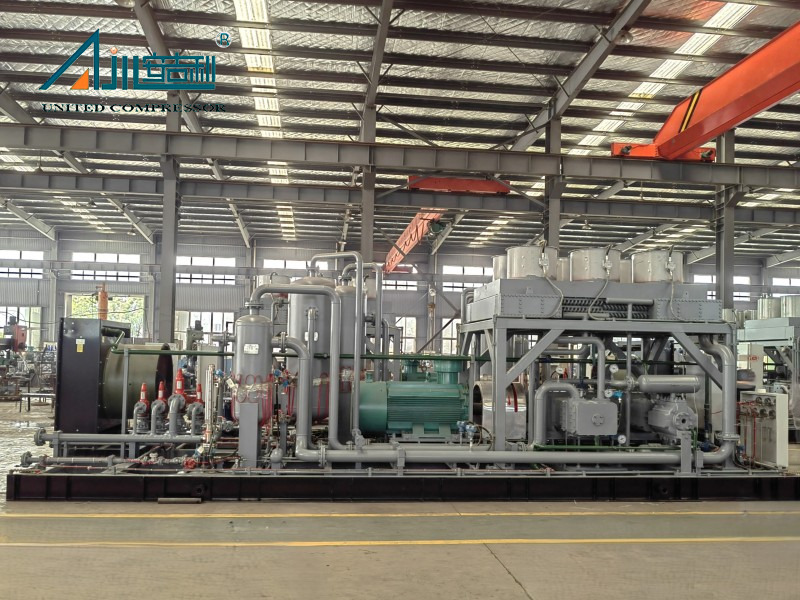

تم تطوير MWF -18.7/(0.3 ~ 0.5) -45 ضاغط الغاز المرتبط ، وهو ضاغط مكبس متخصص متخصص ، لضغط فعال ونقل الغاز المرتبط بالضغط المنخفض في تطوير حقول الزيت ، وأنظمة جمع الغاز الطبيعي ، ومشاريع استرداد الطاقة. مصمم للتعامل مع تكوين متوسط معين-66.23 ٪ ، و C₂-C₁₀ الهيدروكربونات (بما في ذلك الإيثان 13.05 ٪ ، والبروبان 9.78 ٪ ، وما إلى ذلك) ، و CO₂ 1.01 ٪-هذا الضاغط يضمن التشغيل المستقر والآمن في السيناريوهات الصناعية المعقدة ، وتلبية المتطلبات الصارمة للزيت في مجال الإنتاج.
مع قدرة معالجة مصنفة تبلغ 1370 نانومتر/ح @ 0.04mpa.g (المدى القابل للتعديل: 1250 ~ 1450nm³/h ) ، فإنه يعمل ضمن نطاق ضغط مدخل 0.03 ~ 0.05mpa.g (نقطة التصميم YBBP-355L3-6). تصميمه المثبت على التزلج على الجليد ، مع أبعاد إجمالية تبلغ حوالي في 0.04 ميجابت) . 9000 × 3100 × 5045 مم (يشمل الارتفاع غطاء محملًا للرياح القابل للانفصال) ووزن 22T ، يتيح نقلًا مناسبًا وتركيبًا في الموقع ، قابل للتكيف مع كل من بيئات حقول الزيت العادية والارتفاع عالي الارتفاع.
يلعب هذا الضاغط دورًا رئيسيًا في تحسين استخدام الغاز المرتبط به ، وتقليل نفايات الطاقة ، وضمان معدل تسرب ≤ 3 ‰. وهو يدعم بشكل فعال التشغيل الفعال لأنابيب جمع النفط والغاز ، وأنظمة استرداد الغاز المرتبطة بها ، وشبكات نقل الغاز المتوسطة الضغط ، مما يساهم في تحسين كفاءة الطاقة والسلامة التشغيلية.

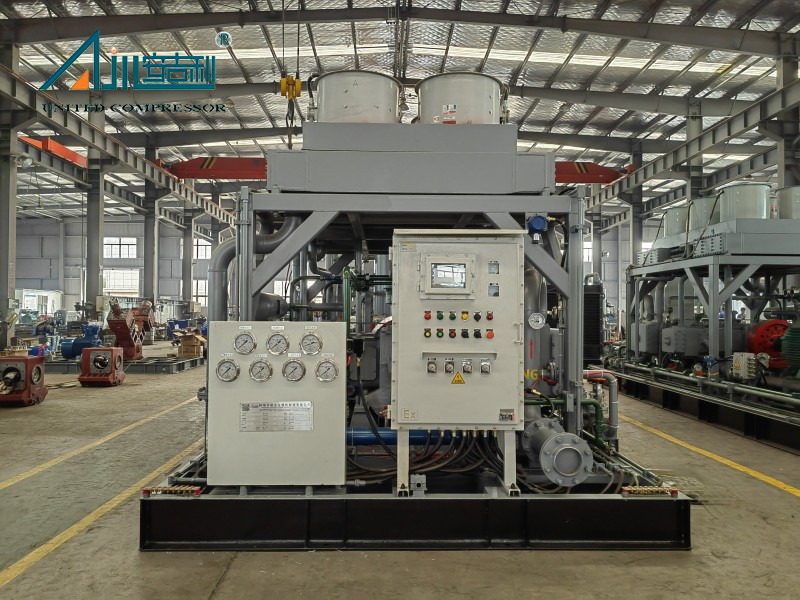

يتميز ضاغط MWF -18.7/(0.3 ~ 0.5) -45 بتصميم M-type متماثل متماثل من أربعة صفوف ، والذي يقلل بشكل كبير من الاهتزاز التشغيلي (الامتثال لمعايير GB/T7777-2021) والضوضاء (≤85 DB في 1 متر من الوحدة). مزود بمكونات مقاومة للارتداء-مثل حلقات المكبس ، وحلقات التوجيه ، والتعبئة مع عمر خدمة لا يقل عن 6000 ساعة-فهي تقلل من تواتر استبدال الأجزاء ، وخفض عبء عمل الصيانة وتكاليف التشغيل طويلة الأجل. يمكّن نظام التحكم التلقائي المتكامل (مع Siemens S7-1200 PLC وشاشة لمس مقرها 7 بوصة) التشغيل بدون طيار ، والمراقبة عن بُعد لمعلمات التشغيل ، والإنذار/الحماية التلقائي ، مما يقلل من الحاجة إلى التدخل اليدوي.

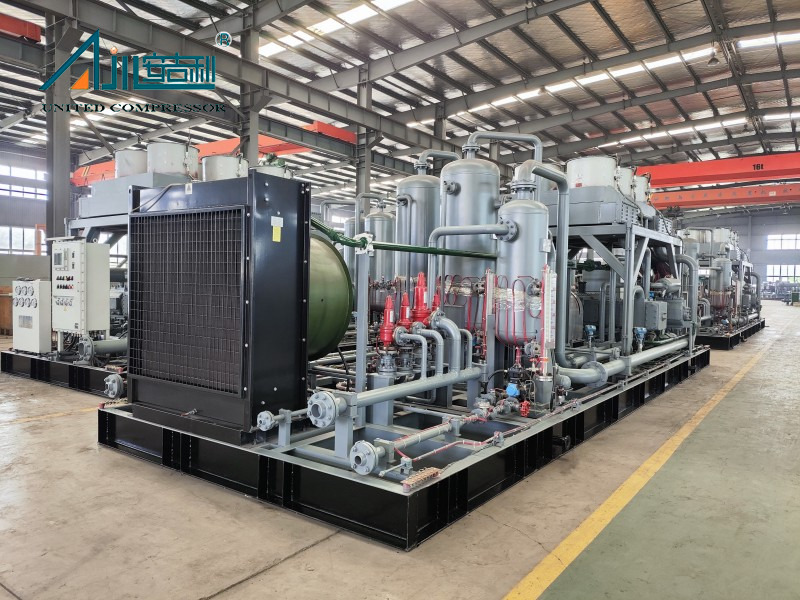

اعتماد نظام تبريد مائي مغلق للوحدة الرئيسية وتبريد الهواء القسري للوسيط ، يضمن الضاغط التحكم في درجة الحرارة المستقرة (درجة حرارة العادم لكل مرحلة ≤125 ℃ ، درجة حرارة إمداد الغاز الطرفية = درجة الحرارة المحيطة +15 ℃). تحتوي علبة المرافق ، المصنوعة من مكواة زهر رمادية HT250 ، على مستنقع الزيت المدمج في زيت 100 لتر ، مع واجهات مخصصة لمراقبة مستوى الزيت واكتشاف درجة الحرارة. تتبنى الأسطوانة والتعبئة تقنية تزييت خالية من الزيت ، والتي تتجنب التلوث المتوسط وتضمن نقاء الغاز. يتم تصنيع المكونات الرئيسية مثل العمود المرفقي (المصنوع من 42Crmo مع معالجة المكربن السطحية) وقضيب المكبس (المصنوع من 42Crmo مع علاج النترهة ، HRC≥60) باستخدام مواد عالية القوة ، مما يعزز المتانة الهيكلية الكلية.
يدعم الضاغط المصمم للبراعة ، ويدعم التثبيت الثابت مع الأساس ، ودمج المعدات الرئيسية والمبردات والفواصل وأنظمة التحكم في انزلاق واحد لسهولة النشر في الموقع-على سبيل المثال لمواقع حقول الزيت البعيدة. يمكن للعملاء اختيار درجات زيوت التشحيم (L-DAB150 لدرجة الحرارة المحيطة> 5 ℃ ، L-DAB100 لـ <5 ℃) بناءً على ظروف المناخ المحلية. بالإضافة إلى ذلك ، يتضمن النظام تتبعًا كهربائيًا لخطوط أنابيب الزيت ومياه الصرف الصحي (40 واط/م · 10 ℃ كابلات تسخين متثقيتها للهب) للتكيف مع البيئات ذات درجة الحرارة المنخفضة (-25 ℃ ~ 55 ℃). تعتمد واجهات الاتصال HG/T20592-2009 على الشفاه الصلب ، مما يضمن التوافق مع أنظمة خطوط الأنابيب في الموقع.
منطقة التطبيق
تسليط الضوء على المزايا
 |  |  |  |
| يتمتع بكفاءة عالية وموثوقية قوية ودرجة عالية من الأتمتة ؛ | أجزاء أقل ضعفا ، انخفاض الاهتزاز ، ضوضاء منخفضة ، وسهولة التشغيل والصيانة | يتم تثبيت جميع المعدات الرئيسية والمساعد للضاغط على الزلاجة ، تعمل بسلاسة وموثوقة. إن التثبيت الكلي للزلاجة مريح لنقل وتركيب الضاغط | تم تصميم مكونات الماكينة بأكملها بعناية |
شهادات براءات الاختراع
 | A Piston Rod Thread Sleeve ZL 2017 2 1907021.7 | | جهاز دعم حلقة المكبس ZL 2018 2 0294776.2 | |
| مكبس النطاق ZL 2017 2 190177.0 لضواغط متوازنة متماثلة | | مقصورة مزدوجة قصيرة طويلة متكاملة ZL 2018 2 0294762.0 |
وصف الجهاز بأكمله
 |  |
الضاغط في هذه الصورة هو منتج غير قياسي. يوفر المنتج حلولًا مستقلة مصممة لمتطلبات الاستخدام المحددة للعملاء (معدل التدفق/النقاء/الضغط ، وبيئة الاستخدام ، والغرض الرئيسي ، ومتطلبات العميل الخاصة) ، من التصميم إلى تخصيص المنتج.
الشكل الهيكلي: D-type/m-type/s-type/w-type/v-type/z-type
طريقة التبريد: تبريد الماء/تبريد الهواء/تبريد مختلط
نموذج التثبيت: نوع ثابت/محمول/مثبت/مقصورة/مقصورة
وضع القيادة: محرك المحرك/محرك الديزل البدء
النقل: البحر/الهواء/الأرض
التغليف:
 |  |  |
| المقصورة المعدنية | صندوق خشبي | مقصورة مقاومة للصوت |
قضية المشروع
 |  |  |
| Lanzhou Petrochemical Company 240000 Tonsyear Restoration Ethylene Production Projec | حقل زيت آذان في جنوب كازاخستان | شراء جفاف الغربال الجزيئي ، وتجديد الجليكول الإيثيلين وجهاز الحقن ، وتزلج غاز الوقود في مجال غاز أكيموم |
المعلمة الفنية
| لا. | نموذج | واسطة | معدل التدفق (NM3/H) | ضغط العادم MPA （G) | طاقة المحرك (KW) | طريقة التبريد | الأبعاد العامة (مم) | الأوزان (كغ) | |
| 1 | DWF-12.4/（9 ～ 12） -14 | ثاني أكسيد الكربون | 6400 | 1.4 | 185 | مبرد بالهواء | 6000 × 2700 × 2200 | 10000 | |
| 2 | VWF-2.86/5-16 | نتروجين | 895 | 1.6 | 55 | مبرد بالهواء | 3200 × 2200 × 1750 | 3500 | |
| 3 | ZWF-0.96/5 | كلوريد الهيدروجين | 55 | 0.5 | 11 | مبرد بالهواء | 2000 × 1500 × 2000 | 1000 | |
| 4 | DFW-1. 13/0.3-34 | فلاش بخار | 75 | 0.03 ～ 3.4 | 18.5 | مبرد بالهواء | 4500 × 3200 × 2150 | 5600 | |
| 5 | DFW-6.5/(0 ～ 0.5) -10 | الغاز المرتبط | 50 ～ 100 | 1 | 75 | مبرد بالهواء | 3500 × 2800 × 1850 | 4500 | |
| 6 | DFW-4.2/(0.2 ～ 1.5) -12 | مستنقع | 260 ～ 540 | 1.2 | 55 | مبرد بالهواء | 3500 × 3000 × 2000 | 5500 | |
| 7 | DW-2.45/(6 ～ 7) -100 | أول أكسيد الكربون | 900 | 10 | 160 | تبريد مختلط | 6500 × 3200 × 1700 | 10000 | |
| 8 | DW-19.8/0.5-7.25 | كلوريد الميثيلين | 3.5 | 0.725 | 160 | تبريد مختلط | 5200 × 3000 × 2350 | 8000 | |
| 9 | DW-8.6/(0 ～ 0.2) -8 | الكلوروميثان | 436 | 0.8 | 75 | تبريد مختلط | 3200 × 2400 × 1600 | 4500 | |
| 10 | DW-2.4/2.5-11 H. | Elium Recovery GA | 450 | 1.1 | 37 | تبريد مختلط | 3000 × 2500 × 1800 | 3000 | |
| 11 | DW-14/(0 ～ 0.2) -25 | غاز المواد الخام | 800 | 2.5 | 160 | تبريد الماء | 4800 × 3200 × 1915 | 10000 | |
| 12 | VW-8/18 | الفينيليدين فلوريد | 418 | 1.8 | 75 | تبريد الماء | 3700 × 2000 × 1700 | 4500 | |
| 13 | VWD-3.2/(0 ～ 0.2) -40 | الغاز الحيوي | 230 | 4.0 | 45 | تبريد الماء | 6000 × 2500 × 2650 | 8000 | |
| 14 | VW-9/6 | كلوريد إيثيل | 470 | 0.6 | 55 | تبريد الماء | 2800 × 1720 × 1700 | 3500 | |
| 15 | DW-2.4/(18 ～ 25) -50 | غاز المواد الخام | 2900 | 5.0 | 160 | تبريد الماء | 4300 × 3000 × 1540 | 4500 | |
| 16 | VW-5.6/（0 ～ 6） -6 | Isobutylene | 1650 | 0.6 | 45 | تبريد الماء | 2900 × 1900 × 1600 | 3500 | |
| 17 | VW-3.8/3.5 | غازات مختلطة | 200 | 0.35 | 18.5 | تبريد الماء | 2200 × 1945 × 1600 | 2000 | |
| 18 | ZW-1.7/3.5 | كلوريد الفينيل | 100 | 0.35 | 15 | تبريد الماء | 2700 × 1600 × 2068 | 2000 | |
| 19 | VW-0.85/(0 ～ 14) -40 | المبرد | 300 | 4.0 | 55 | تبريد الماء | 4500 × 2300 × 1780 | 5500 | |
| 20 | DW-3.78/(8 ～ 13)-(16 ～ 24) | الأمونيا | 2700 | 1.6 ～ 2.4 | 75 | تبريد الماء | 3200 × 2000 × 1700 | 3500 | |
| 21 | DW-5/7 | الكلوروميثان | 355 | 0.7 | 37 | تبريد الماء | 3500 × 2600 × 1700 | 4000 | |
| 22 | DW-9.2/3 | الغاز على المكثف | 653 | 0.3 | 45 | تبريد الماء | 3500 × 3200 × 1680 | 6800 | |
| 23 | DW- 16/(2.8 ～ 3.2) -7.6 | الغاز الغني الكربون | 3000 ～ 3400 | 0.76 | 132 | تبريد الماء | 4500 × 3400 × 2750 | 12000 | |
| 24 | DWD-2.9/20-50 | غاز رأس البئر | 3334 | 2.0 ～ 5.0 | 185 | تبريد الماء | 6000 × 3500 × 3000 | 14000 | |
| 25 | DW-4/0.5-4 | -بينتادين ، النيتروج | 300 | 0.4 | 30 | تبريد الماء | 3000 × 2800 × 1700 | 3500 | |
| 26 | DW-8.7/0.02-15 | ذيل الغاز | 500 | 1.5 | 90 | تبريد الماء | 4500 × 3000 × 1800 | 10000 | |
| 27 | DW-8.8/0.2-6 | غاز الامتصاص | 450 | 0.6 | 75 | تبريد الماء | 4000 × 3000 × 2150 | 8000 | |
| 28 | DW-1.3/0.2-18 | metafluoroethylene | 80 | 1.8 | 18.5 | تبريد الماء | 3500 × 2500 × 1570 | 3500 | |
| 29 | DW-12.5/(0. 1 ～ 0. 15) -18 | uoromonochloroeth | 887 | 1.8 | 132 | تبريد الماء | 5500 × 3200 × 2500 | 14000 | |
| 30 | DW-2.9/5 | الغاز | 206 | 0.5 | 22 | تبريد الماء | 3200 × 2800 × 1800 | 3000 | |
قضية المشروع
 |  |  |
| Lanzhou Petrochemical Company 240000 Tonsyear Restoration Ethylene Production Projec | شركة بكين هونغك تشينغنغ للتكنولوجيا المحدودة | مشروع ضاغط Zaozhuang CNG لشركة Chengdu Shenliang Technology Co. ، Ltd. |
تم تصميمه على وجه التحديد للغاز المرتبط بتكوين واضح-بما في ذلك CH₄ 66.23 ٪ ، هيدروكربونات C₂-C₁₀ (مثل الإيثان 13.05 ٪ ، البروبان 9.78 ٪) ، CO₂ 1.01 ٪ ، وتتبع مكونات الغاز مثل التجميع ، والغاز ، والغاز ، والغاز ، والغاز ، والغاز. ومشاريع استرداد الطاقة.
يتمتع الضاغط بسعة معالجة مصنفة تبلغ 1370 نانومتر/ساعة ، ويعمل ضمن نطاق ضغط مدخل يتراوح بين 30 ~ 50kpa.g (عند درجة الحرارة العادية) ، ويحقق ضغط مخرج قدره 4.5 ميجابت. تضمن هذه المعلمات أنها يمكن أن تفي بكفاءة بالطلب على ضغط الغاز المرتبط بالضغط المنخفض وانتقال الضغط المتوسط في سيناريوهات إنتاج حقل النفط والغاز.
نعم. يجب أن تلبي المعدات التي يوفرها المورد ، ولكن لا تقتصر على معايير الصناعة ذات الصلة والمواصفات. باستثناء أولئك الذين لديهم إصدارات محددة ، يجب تنفيذ جميع المعايير وفقًا لأحدث الإصدار ، مما يضمن سلامة الضاغط وموثوقيته والامتثال لمتطلبات التشغيل الصناعية أثناء الاستخدام طويل الأجل.
