ضاغط مكبس الغاز المصاحب لتطبيقات حقول النفط

ملخص

---

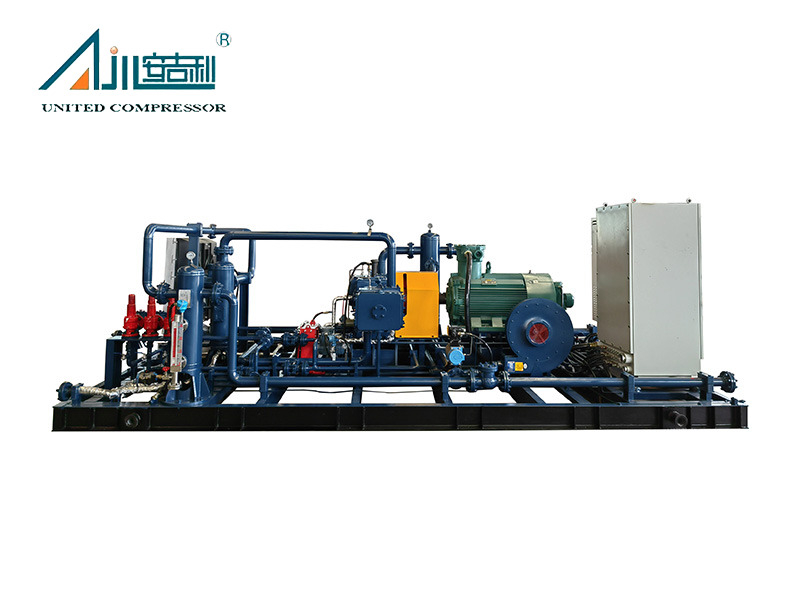

يعد ، ضاغط الغاز الخاص DFW-6.57 0-0.5-10 الذي تم تصنيعه بواسطة Bengbu United Compressor ، عبارة عن معدات عالية الأداء مصممة خصيصًا للمعالجة الفعالة للغاز المرتبط في حقول النفط والغاز. تم تصميم هذا الضاغط لتلبية المطالب الصارمة لمعالجة الغاز الصناعي ، ويجمع بين التكنولوجيا المتقدمة والبناء القوي لضمان تشغيل موثوق عبر تطبيقات متنوعة.

مع قدرة معالجة تتراوح من 2400 إلى 12000 نانومتر/د ، تعمل بضغط مدخل يتراوح بين 0-0.5 بارغ وضغط العادم 10 Barg ، مما يجعله مثاليًا للسيناريوهات التي تتطلب ضغطًا مستقرًا للغاز. يتم تشغيل الوحدة بمحرك رئيسي 75 كيلو وات وتتميز بأبعاد مدمجة تبلغ حوالي 3500 × 2800 × 1850 مم ، مع وزن إجمالي يبلغ حوالي 4.5t ، مما يضمن أن يتناسب مع تخطيطات صناعية مختلفة دون متطلبات المساحة المفرطة.

سواء كانت تستخدم في محطات استقبال الغاز الطبيعي المسال أو أنظمة جمع الغاز المرتبطة بها أو إمدادات الوقود الصناعية أو مشاريع الحوكمة البيئية ، فإن ضاغط الغاز الخاص هذا يوفر أداءً ثابتًا ، ويساعد على تقليل الانبعاثات وتعزيز كفاءة الطاقة.

سمات

---

الأداء والموثوقية الفائقة

تم تصميم لكفاءة ضاغط الغاز الخاص DFW-6.57 0-0.5-10 عالية وموثوقية طويلة الأجل. يقلل تصميمه المتقدم من فقدان الطاقة ، مما يضمن ضغط الغاز الأمثل مع الحد الأدنى من استهلاك الطاقة. تتميز الوحدة بدرجة عالية من الأتمتة ، وتقليل التدخل اليدوي والأخطاء التشغيلية.

مزودًا بمكونات ذاتية الدقة ، تعمل بمستويات منخفضة من الاهتزاز والضوضاء ، مما يخلق بيئة عمل أكثر أمانًا وراحة. يمنع نظام التشحيم الخالي من النفط التلوث المتوسط ​​، مما يجعله مناسبًا للتعامل مع الغازات الحساسة مثل الغاز المرتبط ، حيث يكون النقاء أمرًا بالغ الأهمية.

تصميم هيكلي قوي

يعتمد هذا الضاغط على هيكل من النوع D (توازن متماثل) ، ويتميز بضغط من صفوف من صفوف من الصفوف من 3 مراحل لإخراج الضغط المتسق. تعتبر علبة المرافق ، المصنوعة من المكواة الزهر الرمادية عالية الجودة ، بمثابة قاعدة هيكلية ووحدة تخزين الزيت ، مع صمامات تصريف الزيت المتكاملة ومنافذ المراقبة لسهولة الصيانة.

يضمن تصميم الجسم المتوسط ​​المزدوج أن الزيت من علبة المرافق لا يمكن أن يدخل الاسطوانة ، وحماية وسط الغاز من التلوث. يتم إنشاء الأسطوانات ورؤوس الأسطوانات من الحديد الزهر الرمادي أو الصلب المزور ، مع صمامات هواء مرتبة محوريًا لتدفق الغاز الفعال. يضمن هذا البناء الوعرة المتانة حتى في الصناعية القاسية

 شروط.

خيارات التخصيص المرنة

مع إدراك أن الاحتياجات الصناعية تختلف ، فإن ضاغط الغاز الخاص DFW-6.57 0-0.5-10 يوفر تخصيصًا واسعًا. يمكن للعملاء الاختيار من بين الأشكال الهيكلية المختلفة (M-type و S-type و W-type و V-type و Z-type) وأساليب التبريد (التبريد المبرد بالمياه ، المبرد بالهواء ، المختلط) استنادًا إلى بيئتها.

تشمل خيارات التثبيت إعدادات ثابتة أو محمولة أو محمولة على النزول أو المقصورة ، بينما تتراوح أوضاع القيادة من المحرك إلى محرك الديزل. تم تصميم التغليف والنقل أيضًا مع المتطلبات ، مع خيارات للبحر أو الهواء أو النقل البري ، والتعبئة في كابينة معدنية ، أو صناديق خشبية ، أو كبائن مقاومة للصوت.

التكنولوجيا الحاصلة على براءة اختراع وحالات مثبتة

بدعم من 4 براءات اختراع رئيسية - بما في ذلك أحزمة واقي قضيب مكبس (ZL 2017 2 1907021.7) وجهاز دعم حلقة المكبس (ZL 2018 2 0294776.2) - يضمن هذا الضاغط التميز التقني. تم نشره بنجاح في مشاريع في جميع أنحاء العالم ، مثل حقل النفط الآلي في جنوب كازاخستان ، ومرفق إنتاج الإيثيلين في لانزو البتروكيمي ، و Ningxia Zhongneng New Materials Engineering ، مما يدل على قدرتها على التكيف مع المعايير الصناعية العالمية.

منطقة التطبيق

---

تم تصميم ضواغط الغاز المرتبطة خصيصًا للاستخدام الفعال للغاز المرتبط في حقول النفط والغاز.

• LNG استلام محطة/خزان تخزين: استرداد المستنقع لتقليل ضغط الخزان وتجنب تنفيس التوهج

• نظام جمع ونقل الغاز المرتبط به: توفير الطاقة لضغط خطوط الأنابيب ونقلها ، والتكيف مع ظروف التضاريس المعقدة

• إمدادات الوقود الصناعية: توفير مصدر غاز مستقر لمجموعات/غلايات مستقرة ، وتحسين كفاءة استخدام الطاقة

• مجال الحوكمة البيئية: تقليل انبعاثات غازات الدفيئة والمساعدة في تحقيق أهداف حياد الكربون

تسليط الضوء على المزايا

---

يتمتع بكفاءة عالية وموثوقية قوية ودرجة عالية من الأتمتة ؛	أجزاء أقل ضعفا ، انخفاض الاهتزاز ، ضوضاء منخفضة ، وسهولة التشغيل والصيانة	يتم تثبيت جميع المعدات الرئيسية والمساعد للضاغط على الزلاجة ، تعمل بسلاسة وموثوقة. إن التثبيت الكلي للزلاجة مريح لنقل وتركيب الضاغط	تم تصميم مكونات الماكينة بأكملها بعناية

شهادات براءات الاختراع

---

	A Piston Rod Thread Sleeve ZL 2017 2 1907021.7			جهاز دعم حلقة المكبس ZL 2018 2 0294776.2
	مكبس النطاق ZL 2017 2 190177.0 لضواغط متوازنة متماثلة			مقصورة مزدوجة قصيرة طويلة متكاملة ZL 2018 2 0294762.0

وصف الجهاز بأكمله

---

يتبنى الضاغط من النوع D (نوع التوازن المتماثل) ، والتشحيم المبرد بالمياه ، والتشحيم الخالي من الزيت ، ونوع المكبس المتبادل ، وضغط من مرحلتين من صفوف من الصفوف ، ويتم توفير الوحدة بأكملها بطريقة معيارية.

علبة مرافق الضاغط مصنوعة من الحديد الزهر الرمادي ولديها أربعة ثقوب بأقطار مختلفة لتثبيت الشرائح المتقاطعة والمحامل والمقاعد المحمولة. يمكن للجزء السفلي من علبة المرافق تخزين زيت التشحيم للضاغط للتشحيم ؛ يحتوي السطح العلوي من علبة المرافق على واجهة لتثبيت لوحة تغطية مدخل الوقود (منفذ التنفس) ؛ بالإضافة إلى ذلك ، تحتوي علبة المرافق أيضًا على واجهات احتياطية مثل ميناء تصريف الزيت ، ومنفذ مراقبة مقياس الزيت ، ومنفذ حقن زيت المقعد ، ومنفذ قياس درجة حرارة زيت التثبيت. تم توصيل منفذ تصريف النفط في علبة المرافق إلى الخارج من المقصورة ومجهز بصمام كرة يدوي لتصريف الزيت من علبة المرافق.

الجسم الأوسط للضاغط هو بنية جسم متوسطة مزدوجة ، مما يضمن أن مساحة الجسم الأوسط أكبر من ضربة واحدة ، مما يمنع زيت الضاغط من دخول الأسطوانة من علبة المرافق ، مما يضمن أن زيت الضاغط لا يلوث الوسط. مادة أسطوانة الضاغط هي الحديد الزهر الرمادي/الصلب المزور ، وتتبنى تصميم تزييت خالٍ من الزيت ، والذي لا يتطلب تزييتًا من الزيت. مادة رأس الأسطوانة هي من الحديد الزهر الرمادي/الصلب المزور ، ويتم ترتيب صمامات الهواء محوريًا على رأس الأسطوانة.

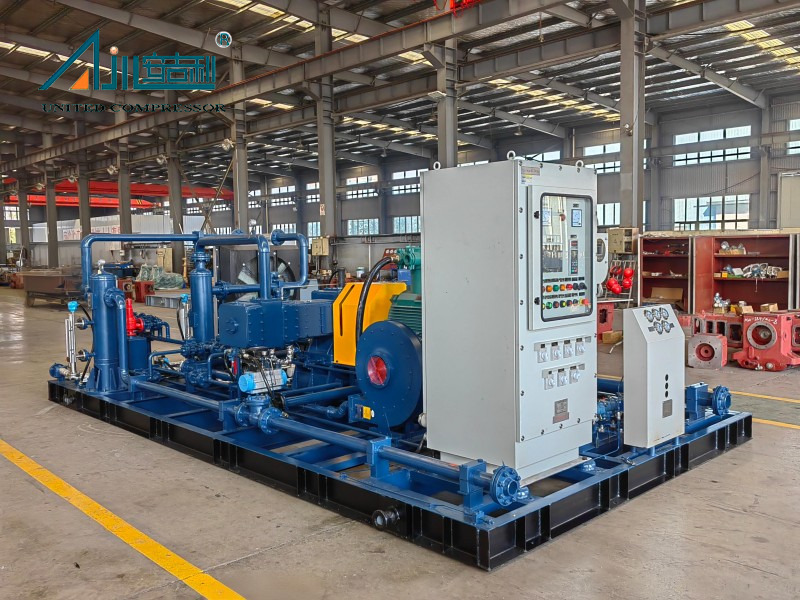

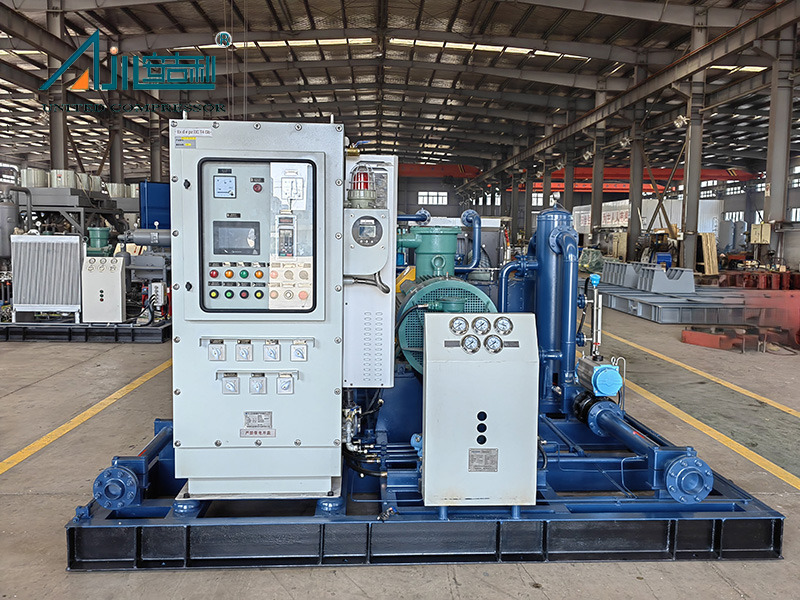

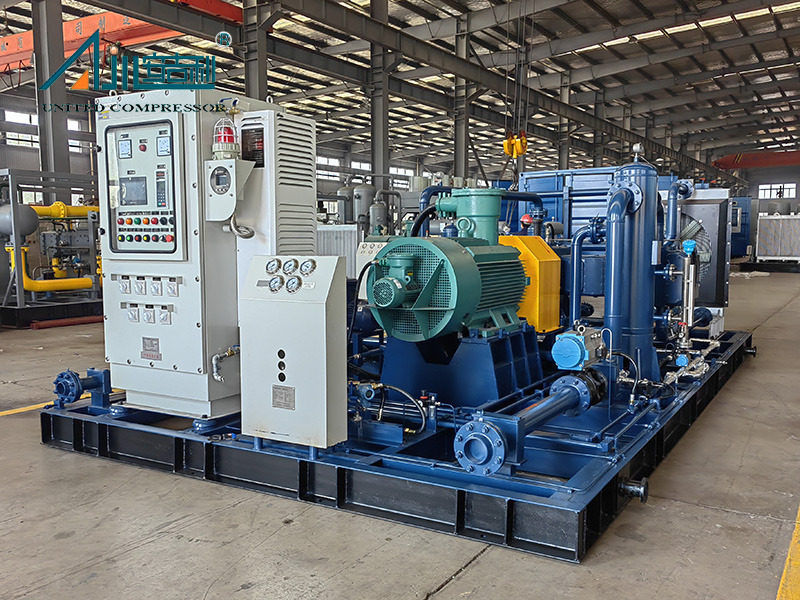

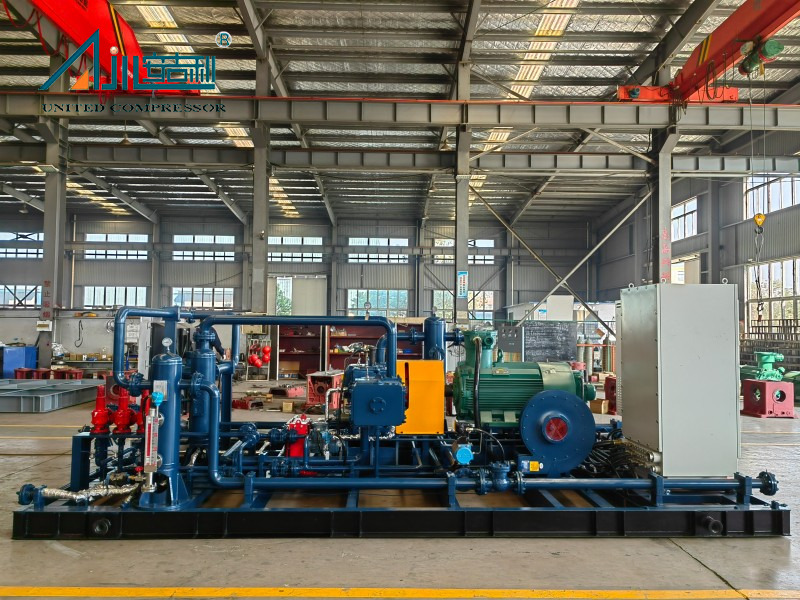

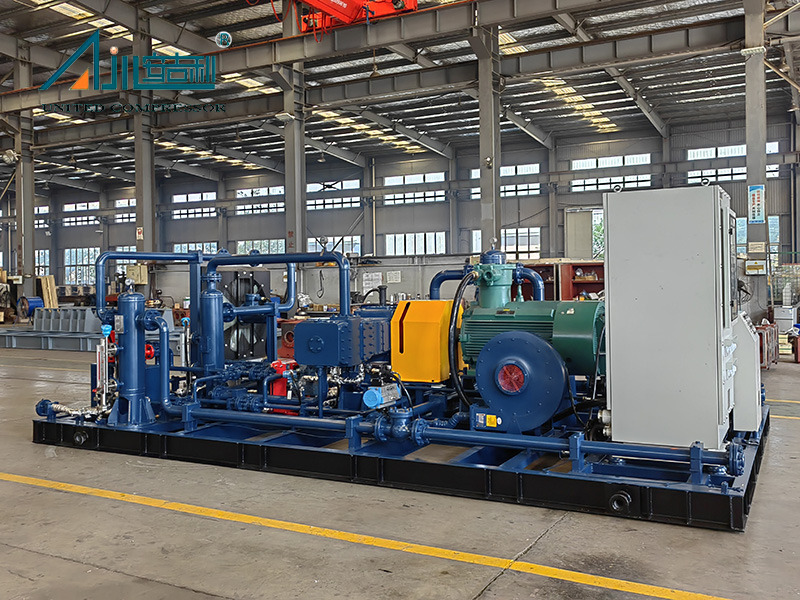

الضاغط في هذه الصورة هو منتج غير قياسي. يوفر المنتج حلولًا مستقلة مصممة لمتطلبات الاستخدام المحددة للعملاء (معدل التدفق/النقاء/الضغط ، وبيئة الاستخدام ، والغرض الرئيسي ، ومتطلبات العميل الخاصة) ، من التصميم إلى تخصيص المنتج.

• الشكل الهيكلي:  D-type/m-type/s-type/w-type/v-type/z-type

• طريقة التبريد:  تبريد الماء/تبريد الهواء/تبريد مختلط

• نموذج التثبيت:  نوع ثابت/محمول/مثبت/مقصورة/مقصورة

• وضع القيادة:  محرك المحرك/محرك الديزل البدء

• النقل: البحر/الهواء/الأرض

• التغليف:

  المقصورة المعدنية	صندوق خشبي	مقصورة مقاومة للصوت

قضية المشروع

---

Lanzhou Petrochemical Company 240000 Tonsyear Restoration Ethylene Production Projec	حقل زيت آذان في جنوب كازاخستان	شراء جفاف الغربال الجزيئي ، وتجديد الجليكول الإيثيلين وجهاز الحقن ، وتزلج غاز الوقود في مجال غاز أكيموم

المعلمة الفنية

---

لا.	نموذج		واسطة	معدل التدفق (NM3/H)	ضغط العادم MPA （G)	طاقة المحرك (KW)	طريقة التبريد	الأبعاد العامة (مم)	الأوزان (كغ)
1	DWF-12.4/（9 ～ 12） -14		ثاني أكسيد الكربون	6400	1.4	185	مبرد بالهواء	6000 × 2700 × 2200	10000
2	VWF-2.86/5-16		نتروجين	895	1.6	55	مبرد بالهواء	3200 × 2200 × 1750	3500
3	ZWF-0.96/5		كلوريد الهيدروجين	55	0.5	11	مبرد بالهواء	2000 × 1500 × 2000	1000
4	DFW-1. 13/0.3-34		فلاش بخار	75	0.03 ～ 3.4	18.5	مبرد بالهواء	4500 × 3200 × 2150	5600
5	DFW-6.5/(0 ～ 0.5) -10		الغاز المرتبط	50 ～ 100	1	75	مبرد بالهواء	3500 × 2800 × 1850	4500
6	DFW-4.2/(0.2 ～ 1.5) -12		مستنقع	260 ～ 540	1.2	55	مبرد بالهواء	3500 × 3000 × 2000	5500
7	DW-2.45/(6 ～ 7) -100		أول أكسيد الكربون	900	10	160	تبريد مختلط	6500 × 3200 × 1700	10000
8	DW-19.8/0.5-7.25		كلوريد الميثيلين	3.5	0.725	160	تبريد مختلط	5200 × 3000 × 2350	8000
9	DW-8.6/(0 ～ 0.2) -8		الكلوروميثان	436	0.8	75	تبريد مختلط	3200 × 2400 × 1600	4500
10	DW-2.4/2.5-11 H.		Elium Recovery GA	450	1.1	37	تبريد مختلط	3000 × 2500 × 1800	3000
11	DW-14/(0 ～ 0.2) -25		غاز المواد الخام	800	2.5	160	تبريد الماء	4800 × 3200 × 1915	10000
12	VW-8/18		الفينيليدين فلوريد	418	1.8	75	تبريد الماء	3700 × 2000 × 1700	4500
13	VWD-3.2/(0 ～ 0.2) -40		الغاز الحيوي	230	4.0	45	تبريد الماء	6000 × 2500 × 2650	8000
14	VW-9/6		كلوريد إيثيل	470	0.6	55	تبريد الماء	2800 × 1720 × 1700	3500
15	DW-2.4/(18 ～ 25) -50		غاز المواد الخام	2900	5.0	160	تبريد الماء	4300 × 3000 × 1540	4500
16	VW-5.6/（0 ～ 6） -6		Isobutylene	1650	0.6	45	تبريد الماء	2900 × 1900 × 1600	3500
17	VW-3.8/3.5		غازات مختلطة	200	0.35	18.5	تبريد الماء	2200 × 1945 × 1600	2000
18	ZW-1.7/3.5		كلوريد الفينيل	100	0.35	15	تبريد الماء	2700 × 1600 × 2068	2000
19	VW-0.85/(0 ～ 14) -40		المبرد	300	4.0	55	تبريد الماء	4500 × 2300 × 1780	5500
20	DW-3.78/(8 ～ 13)-(16 ～ 24)		الأمونيا	2700	1.6 ～ 2.4	75	تبريد الماء	3200 × 2000 × 1700	3500
21	DW-5/7		الكلوروميثان	355	0.7	37	تبريد الماء	3500 × 2600 × 1700	4000
22	DW-9.2/3		الغاز على المكثف	653	0.3	45	تبريد الماء	3500 × 3200 × 1680	6800
23	DW- 16/(2.8 ～ 3.2) -7.6		الغاز الغني الكربون	3000 ～ 3400	0.76	132	تبريد الماء	4500 × 3400 × 2750	12000
24	DWD-2.9/20-50		غاز رأس البئر	3334	2.0 ～ 5.0	185	تبريد الماء	6000 × 3500 × 3000	14000
25	DW-4/0.5-4		-بينتادين ، النيتروج	300	0.4	30	تبريد الماء	3000 × 2800 × 1700	3500
26	DW-8.7/0.02-15		ذيل الغاز	500	1.5	90	تبريد الماء	4500 × 3000 × 1800	10000
27	DW-8.8/0.2-6		غاز الامتصاص	450	0.6	75	تبريد الماء	4000 × 3000 × 2150	8000
28	DW-1.3/0.2-18		metafluoroethylene	80	1.8	18.5	تبريد الماء	3500 × 2500 × 1570	3500
29	DW-12.5/(0. 1 ～ 0. 15) -18		uoromonochloroeth	887	1.8	132	تبريد الماء	5500 × 3200 × 2500	14000
30	DW-2.9/5		الغاز	206	0.5	22	تبريد الماء	3200 × 2800 × 1800	3000

قضية المشروع

---

شركة بكين هونغك تشينغنغ للتكنولوجيا المحدودة	Lanzhou Petrochemical Company 240000 Tonsyear Restoration Ethylene Production Projec	Ningxia Zhongneng New Materials Engineering

التعليمات

---

ما هي الغازات التي يمكن أن تعاملها ضاغط الغاز الخاص بـ DFW-6.57 0-0.5-10؟

تم تصميمه بشكل أساسي للغاز المرتبط به ولكن يمكن تخصيصه للتعامل مع الغازات الخاصة الأخرى بناءً على متطلبات العميل للنقاء ومعدل التدفق والضغط.

ما هو الحد الأقصى لدرجة حرارة السحب التي يمكن أن تتعامل معها؟

يعمل الضاغط بكفاءة مع درجة حرارة مدخل ≤45 ℃ ، مما يضمن الاستقرار حتى في الإعدادات الصناعية عالية الحرارة.

كيف يتم تعبئة الضاغط للنقل؟

تشمل خيارات التغليف كابينة معدنية أو صناديق خشبية أو كبائن مقاومة للصوت ، مع النقل عبر البحر أو الهواء أو الأرض - التي تم نقلها إلى موقع العميل والاحتياجات اللوجستية.

هل يأتي مع دعم ما بعد البيع؟

نعم ، يوفر Bengbu United ضاغط شامل بعد البيع ، بما في ذلك إرشادات التثبيت ، وتدريب الصيانة ، والدعم الفني لضمان الأداء الأمثل طوال عمر الضاغط.
