تكوين الغاز (مول ٪): تجديد الغاز
معدل التدفق: 2654-3153 كجم/ساعة （2.3 م/دقيقة）
ضغط المدخول: 2.8-6.2mpa.g
درجة حرارة المدخل: 25-50 ℃
ضغط العادم: 3.1-6.4mpa.g
قوة المحرك الرئيسية: 75 كيلو واط
الأبعاد العامة للجهاز: حوالي 3500 × 3000 × 1850 مم
وزن الجهاز كله: ما يقرب من 4T
| الكمية: | |
|---|---|

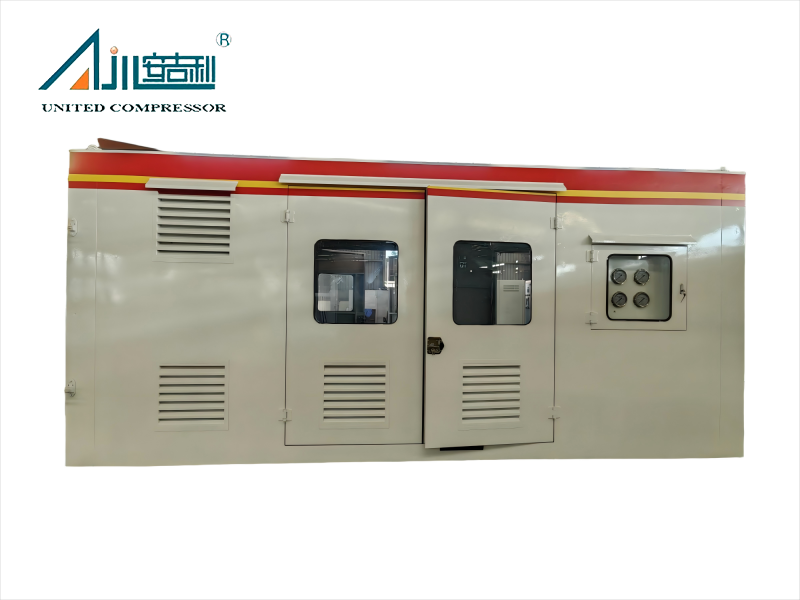

إن ضاغط الغاز DFWD-2.3/(28-62)-(31-64) ، وهو قطعة متخصصة من المعدات الصناعية ، مصممة خصيصًا لضغوط فعالة ومعالجة غاز التجديد في العمليات الميدانية للنفط والغاز-مصممة بشكل خاص لتلبية ظروف العمل الصعبة في حقل غاز Keykeya في شينجيانج. دمج تقنية المكبس الناضجة المتبادلة مع التصميم الهيكلي القوي ، يضمن هذا الضاغط أداءً مستقرًا وموثوقًا في بيئات التثبيت في الهواء الطلق في الهواء الطلق ، ويتكيف تمامًا مع نطاقات درجة الحرارة المتغيرة في المنطقة والظروف المناخية القاسية.
يتميز الضاغط بمعدل تدفق رمزي من 2.3 متر مكعب/دقيقة ، يعمل الضاغط مع نطاق ضغط السحب من 2.8-6.2 ميجا باسكال. واضى عن ضغط العادم من 3.1-6.4 MPa.g ، مما يجعله مناسبًا للغاية لسيناريوهات معالجة الغازات التي تتطلب التحكم الدقيق للضغط. مدعومًا بمحرك رئيسي 75 كيلو وات (النموذج: YBBP-315M-8 ، وهو محرك مكيف هضبة) ، يتميز بأبعاد إجمالية مضغوطة تبلغ حوالي 3500 × 3000 × 1850 مم (تخضع للأبعاد الفعلية) ، ووزنًا إجماليًا يبلغ حوالي 4 T. هذا التصميم المفعم بالحيوية للفضاء يتيح للتكامل غير المرغوب فيه في المخططات المتزايدة.
سواء تم تطبيقه في م
عملية تجديد غربال الأولي
وحدات تجفيف الغاز ، أو تجديد أنظمة إعادة تدوير الغاز في مرافق الفصل بين النفط والغاز ، أو عمليات دعم تنقية الغاز الصناعية ، يوفر ضاغط التجديد الغاز أداءً ثابتًا للضغط. إنه لا يضمن استقرار نظام الغاز التجديد فحسب ، بل يساهم أيضًا في تعزيز كفاءة الطاقة الكلية لوحدة معالجة الغاز بأكملها.
تم تصميم ضاغط الغاز DFWD -2.3/(28-62)-(31-64) مع التركيز على التشغيل المستقر على المدى الطويل وحماية صارمة للنقاء المتوسط. يقلل تصميم الضغط على مرحلة واحدة من فقدان الضغط أثناء عملية الضغط ، مما يضمن معالجة الغاز الفعالة مع انخفاض استهلاك الطاقة. مزودًا بشاشة تعمل باللمس ذات اللون Siemens Smart-200 وشاشة تعمل باللمس بحجم 7 بوصات من Weinview ، وتتميز بالوحدة بمستوى عال من الأتمتة-إعادة توجيه المراقبة في الوقت الفعلي للمعلمات الرئيسية (مثل ضغط السحب/العادم ، وضغط الزيت ، ودرجة الحرارة) وحماية الإنذار التلقائي والاغلاق. هذا يقلل بشكل كبير من التدخل اليدوي والأخطاء التشغيلية.
مزودة بمكونات مصنعة الدقة (بما في ذلك 42Crmo قضبان المكبس المصنفة و QT600-3 أسطوانات الحديد الدكتايل) ، يعمل الضاغط مع انخفاض الاهتزاز (تلبية معايير GB/T 7777-2003) وبيئة مريحة أكثر. يضمن تصميم التشحيم الخالي من النفط للأسطوانة والتعبئة أن زيت التشحيم لا يلوث غاز التجديد ، مع الحفاظ على نقاء الوسط وتلبية المتطلبات الصارمة لأنظمة معالجة الغاز.
يتبنى هذا الضاغط بنية من النوع D (توازن متماثل) مع صفين من الأسطوانات ، مما يضمن تشغيل متوازن وانخفاض التآكل الميكانيكي أثناء ضغط الضغط العالي. إن علبة المرافق ، المصنوعة من الحديد الزهر HT250 ، تخدم غرضًا مزدوجًا كدعم هيكلي وخزان زيت التشحيم. تم دمجها مع صمامات تصريف الزيت ، ومنافذ مراقبة مستوى الزيت ، وموانئ ملء زيت المقعد ، مما يسهل الفحص اليومي المريح والصيانة.
يتميز تصميم الجسم المتوسط المزدوج بمساحة أكبر من ضعف السكتة الدماغية ، مما يمنع بفعالية زيت التشحيم من علبة المرافق من دخول الأسطوانة - حماية غاز التجديد من تلوث الزيت. كل من الأسطوانة ورأس الأسطوانة مصنوعة من الحديد الدكتايل QT600-3 ، مع صمامات هواء منظمة محورية منظمة محورية تعمل على تحسين تدفق الغاز وتعزيز كفاءة الضغط. يمكّن هذا البناء القوي الضاغط من تحمل درجات الحرارة القصوى (التي تتراوح من -22.7 ℃ إلى 39.5 ℃) وظروف العواصف الرملية العالية في حقل غاز Keykeya ، مما يضمن التشغيل المتين على المدى الطويل.
بالنظر إلى احتياجات الصيانة في الموقع ، تم تجهيز الضاغط بجهاز تحول يدوي لسهولة تصحيح الأخطاء والصيانة. الأجزاء الضعيفة الرئيسية (مثل حلقات المكبس ، وحلقات الدليل ، والتعبئة) لها عمر خدمة لا تقل عن 6000 ساعة ، في حين أن المكونات الأساسية (بما في ذلك العمود المرفقي ، قضيب التوصيل ، والتقاطع) لا تقل عن 30000 ساعة - مما يقلل من تواتر تكاليف استبدال الجزأ وصيانته.

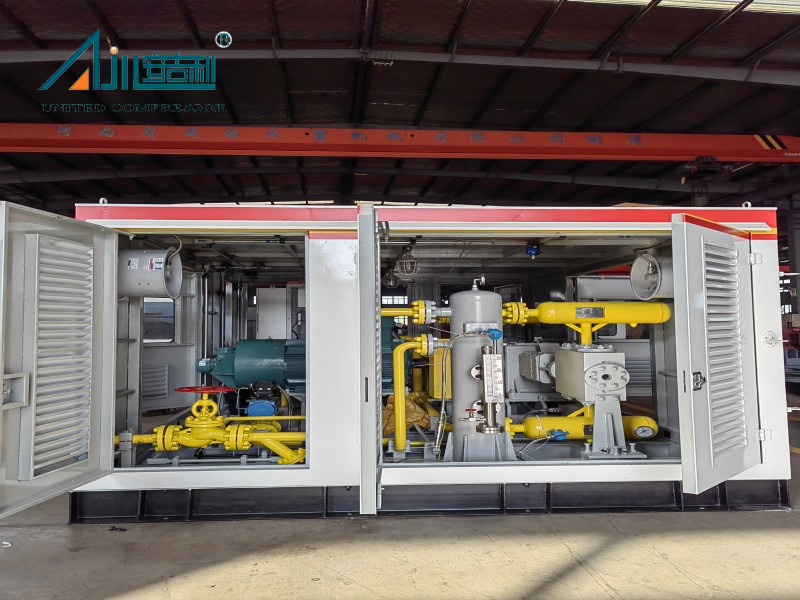

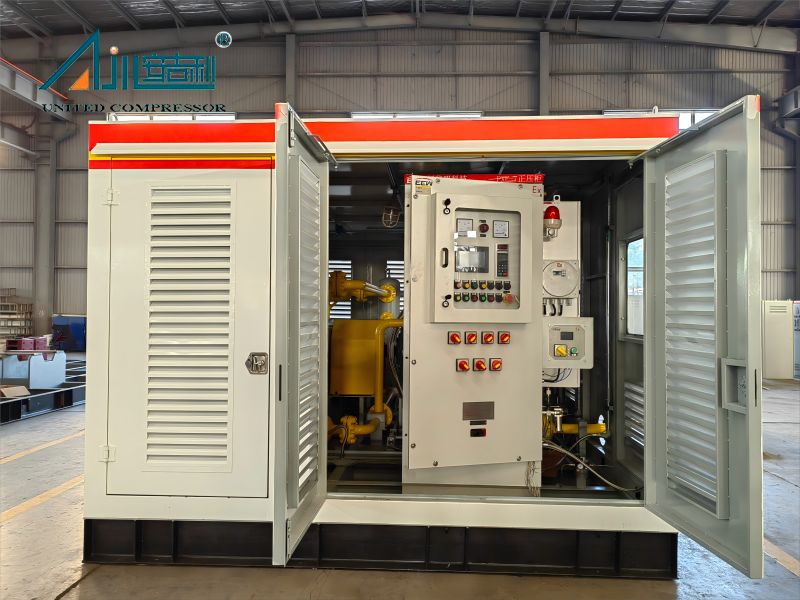

لتكامل النظام ، تم تصميم الضاغط بتركيب مثبت على التزلج ، ودمج جميع المكونات الرئيسية والأنظمة الإضافية (مثل نظام التشحيم ونظام الأدوات) على إطار أساسي واحد للتثبيت السريع في الموقع. تم تجهيز خزانة التحكم في الانفجار بواجهة اتصال RS485 وتعتمد بروتوكول Modbus-RTU ، مما يتيح التواصل السلس مع نظام DCS للمستخدم لتحقيق التشغيل غير المراقب. بالإضافة إلى ذلك ، تتوافق اتصالات المدخل والمخرج مع معيار شفة أنابيب الصلب HG/T 20592-2009 ، مما يضمن التوافق مع خطوط أنابيب العملية في الموقع.
مدعومًا بالامتثال للمعايير الوطنية والصناعية المتعددة-بما في ذلك API 618-2016 (للضواغط المتداولة في صناعات النفط والكيميائية والغاز الطبيعي) ، و GB 150-2011 (لأوعية الضغط) ، و GB 50058-2014 (للتصميم الكهربائي في البيئات الخطرة المتفوسية)-يضمن المكملات المصلحة الجودة. يتم الحصول على المكونات الرئيسية من الموردين المحليين المعروفين: على سبيل المثال ، يتم توفير المحرك المقاوم للانفجار بواسطة Shanghai Pinxing ، واقتران الحجاب الحاجز بواسطة Wuxi Chuangming ، وصمام الهواء من Yangzhou Baohua/Shanghai Ruixin-يحصل على استقرار الأداء العام للوحدة.
تم التحقق بالكامل من الضاغط من خلال عمليات التفتيش الصارمة للمصانع ، بما في ذلك اختبار أداء المواد للأجزاء الرئيسية ، واختبار غير التدمير للحامات ، واختبارات الضغط لمكونات الضغط على الضغط. هذا يضمن أنه يلبي متطلبات التصميم قبل التسليم ويضع أساسًا متينًا للتشغيل الموثوق به في الموقع.
منطقة التطبيق
تم تطوير ضاغط الغاز DFWD -2.3/(28-62)-(31-64) على وجه التحديد للمعالجة الفعالة واستخدام غاز التجديد في الأنظمة ذات الصلة بالنفط والغاز ، مع سيناريوهات التطبيق الأساسية بما في ذلك:
وحدة تجفيف الغاز الطبيعي: تستخدم في عملية تجديد الغربال الجزيئي لضغط غاز التجديد ، وضمان تجديد فعال من المناخل الجزيئية والحفاظ على كفاءة الجفاف للوحدة.
نظام فصل الغاز في مجال النفط والغاز: يوفر غاز تجديد مضغوط لتجديد المواد الممتزات في عملية فصل الغاز ، مما يضمن تأثير فصل الغازات المستهدفة (مثل الميثان ، الإيثان) وتحسين جودة منتج الغاز.
دعم تنقية الغاز الصناعي: تزود الغاز بالضغط المستقر للضغط الغاز لمعدات تنقية الغاز (مثل عناصر المرشح والامتصاصات) ، مما يساعد على استعادة قدرة تنقية المعدات وتوسيع عمر خدمتها.
العمليات في مجال النفط والغاز في الموقع: تتكيف مع بيئات الارتفاع على ارتفاع (1830-1900 م) والاختلافات الكبيرة في درجات الحرارة ، فإنها تلبي احتياجات تجديد معالجة الغاز لحقول النفط والغاز في مناطق الهضبة مثل حقل غاز كيكي في شينجيانغ.
تسليط الضوء على المزايا
 |  |  |  |
| يتمتع بكفاءة عالية وموثوقية قوية ودرجة عالية من الأتمتة ؛ | أجزاء أقل ضعفا ، انخفاض الاهتزاز ، ضوضاء منخفضة ، وسهولة التشغيل والصيانة | يتم تثبيت جميع المعدات الرئيسية والمساعد للضاغط على الزلاجة ، تعمل بسلاسة وموثوقة. إن التثبيت الكلي للزلاجة مريح لنقل وتركيب الضاغط | تم تصميم مكونات الماكينة بأكملها بعناية |
شهادات براءات الاختراع
 | A Piston Rod Thread Sleeve ZL 2017 2 1907021.7 | | جهاز دعم حلقة المكبس ZL 2018 2 0294776.2 | |
| مكبس النطاق ZL 2017 2 190177.0 لضواغط متوازنة متماثلة | | مقصورة مزدوجة قصيرة طويلة متكاملة ZL 2018 2 0294762.0 |
وصف الجهاز بأكمله

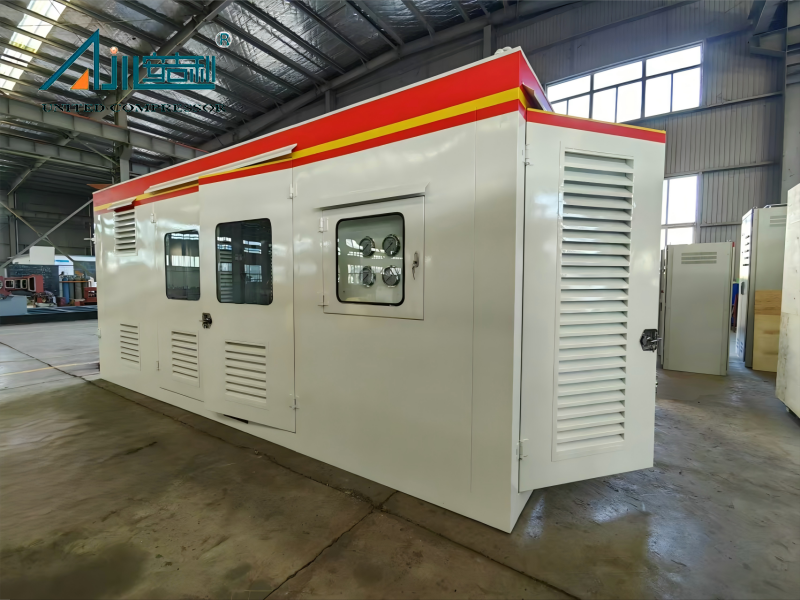

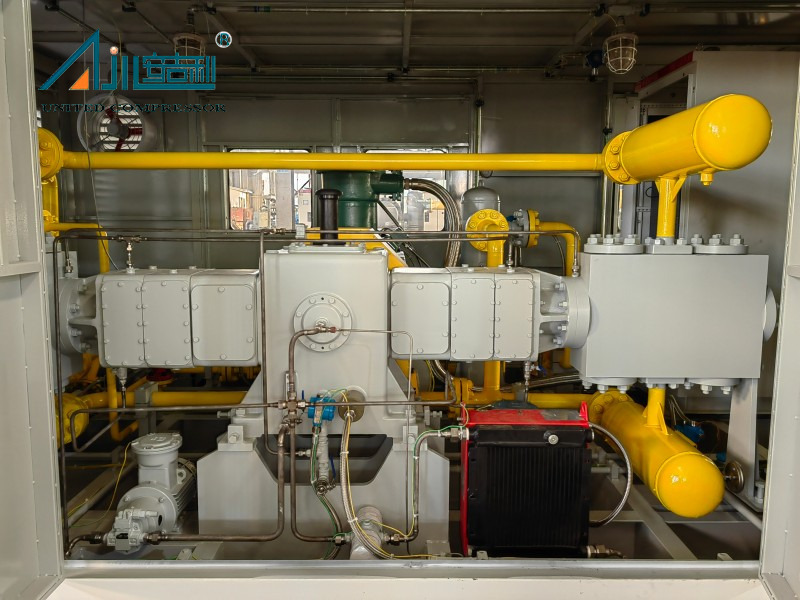

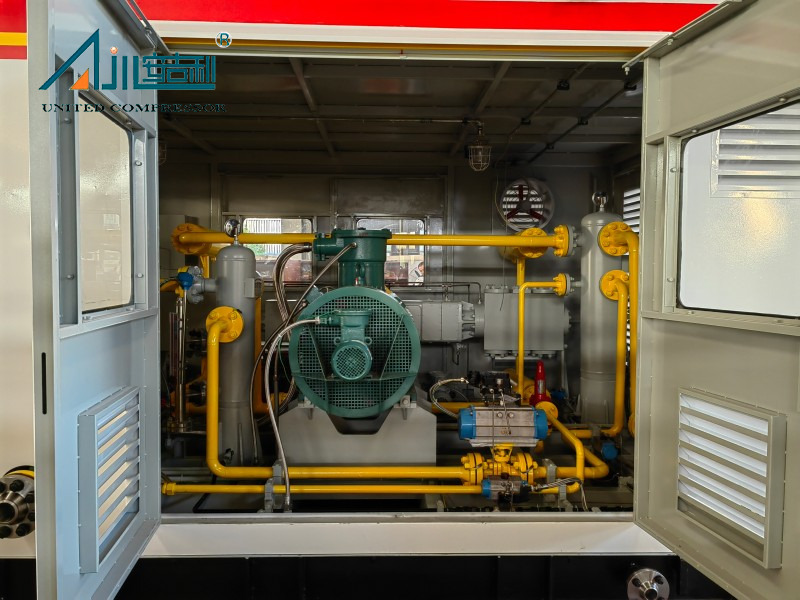

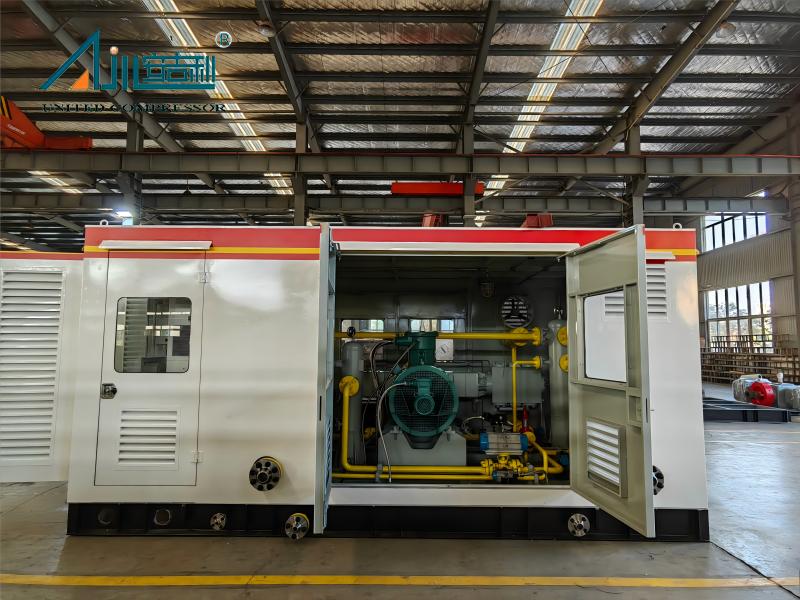

يعتمد الضاغط على نوع D (نوع التوازن المتماثل) ، وتزييت الهواء المبرد بالهواء ، وخالية من الزيت ، ونوع المكبس المتبادل ، وضغط مرحلتين من الصف الأول ، ويتم توفير الوحدة بأكملها في تكوين مثبت على التزلج.
علبة مرافق الضاغط مصنوعة من الحديد الزهر الرمادي (درجة المادة: HT250) ويتم تزويدها بأربعة ثقوب من أقطار مختلفة لتركيب شرائح المتقاطع والمحامل ومقاعد تحمل. يمكن للجزء السفلي من علبة المرافق تخزين زيت التشحيم لتلبية احتياجات التشحيم للضاغط ؛ تم تجهيز المستوى العلوي من علبة المرافق بواجهة لتثبيت لوحة غطاء حشو الزيت (منفذ التنفس). بالإضافة إلى ذلك ، يتم أيضًا تكوين علبة المرافق مع واجهات احتياطية مثل منفذ تصريف الزيت ، ومنفذ مراقبة قياس مستوى الزيت ، ومنفذ ملء زيت المقعد المحمل ، وواجهة لتركيب مكونات قياس درجة حرارة الزيت. تم توصيل ميناء تصريف النفط في علبة المرافق إلى الخارج من الخزانة ومجهز بصمام كرة يدوي ، والذي يستخدم خصيصًا في استنزاف الزيت من علبة المرافق.
يتبنى الجسم الوسيط للضاغط بنية الجسم المزدوجة المتوسطة ، وتم تصميم مساحة الجسم الوسيط لتكون أكبر من ضعف السكتة الدماغية. يمكن أن يمنع هذا الهيكل بفعالية زيت التشحيم في علبة المرافق من التدفق إلى الأسطوانة ، مما يضمن أن زيت التشحيم للضاغط لن يلوث وسط غاز التجديد. تتكون أسطوانة الضاغط من الحديد الدكتلي (درجة المواد: QT600-3) وتبني تصميم تزييت خالٍ من الزيت ، مما يزيل الحاجة إلى تزييت حقن الزيت أثناء التشغيل. يتكون رأس الأسطوانة أيضًا من الحديد الدكتايل (درجة المواد: QT600-3) ، ويتم ترتيب صمامات الهواء محوريًا على رأس الأسطوانة لضمان تدفق الغاز الناعم أثناء عملية الضغط.
 |  |
الضاغط في هذه الصورة هو منتج غير قياسي. يوفر المنتج حلولًا مستقلة مصممة لمتطلبات الاستخدام المحددة للعملاء (معدل التدفق/النقاء/الضغط ، وبيئة الاستخدام ، والغرض الرئيسي ، ومتطلبات العميل الخاصة) ، من التصميم إلى تخصيص المنتج.
الشكل الهيكلي: D-type/m-type/s-type/w-type/v-type/z-type
طريقة التبريد: تبريد الماء/تبريد الهواء/تبريد مختلط

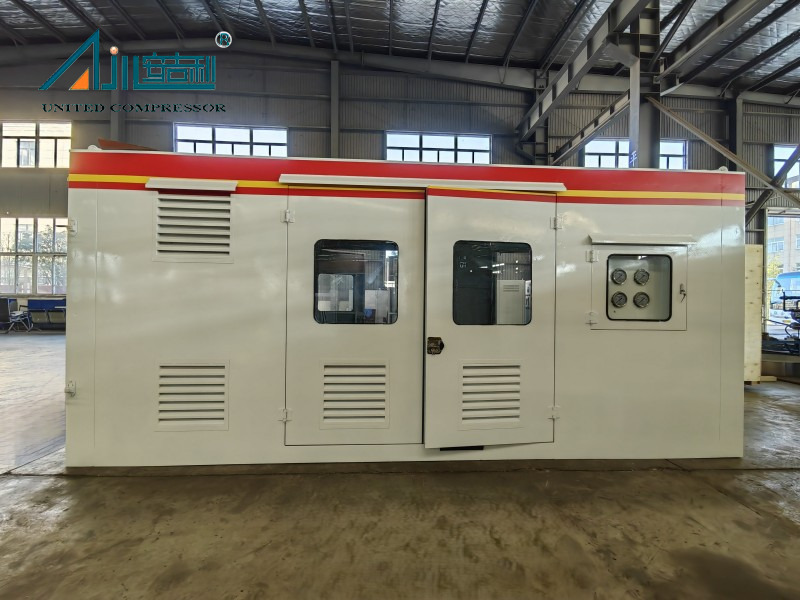

نموذج التثبيت: نوع ثابت/محمول/مثبت/مقصورة/مقصورة
وضع القيادة: محرك المحرك/محرك الديزل البدء
النقل: البحر/الهواء/الأرض
التغليف:
 |  |  |
| المقصورة المعدنية | صندوق خشبي | مقصورة مقاومة للصوت |
قضية المشروع
 |  |  |

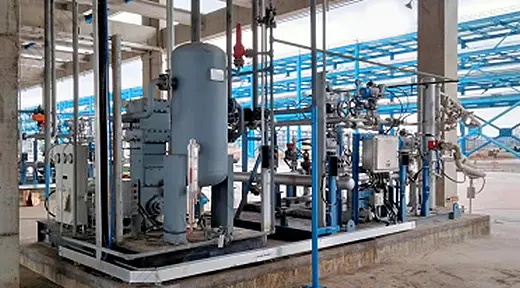

| Lanzhou Petrochemical Company 240000 Tonsyear Restoration Ethylene Production Projec | حقل زيت آذان في جنوب كازاخستان | شراء جفاف الغربال الجزيئي ، وتجديد الجليكول الإيثيلين وجهاز الحقن ، وتزلج غاز الوقود في مجال غاز أكيموم |
المعلمة الفنية
| لا. | نموذج | واسطة | معدل التدفق (NM3/H) | ضغط العادم MPA （G) | طاقة المحرك (KW) | طريقة التبريد | الأبعاد العامة (مم) | الأوزان (كغ) | |
| 1 | DWF-12.4/（9 ～ 12） -14 | ثاني أكسيد الكربون | 6400 | 1.4 | 185 | مبرد بالهواء | 6000 × 2700 × 2200 | 10000 | |
| 2 | VWF-2.86/5-16 | نتروجين | 895 | 1.6 | 55 | مبرد بالهواء | 3200 × 2200 × 1750 | 3500 | |
| 3 | ZWF-0.96/5 | كلوريد الهيدروجين | 55 | 0.5 | 11 | مبرد بالهواء | 2000 × 1500 × 2000 | 1000 | |
| 4 | DFW-1. 13/0.3-34 | فلاش بخار | 75 | 0.03 ～ 3.4 | 18.5 | مبرد بالهواء | 4500 × 3200 × 2150 | 5600 | |
| 5 | DFW-6.5/(0 ～ 0.5) -10 | الغاز المرتبط | 50 ～ 100 | 1 | 75 | مبرد بالهواء | 3500 × 2800 × 1850 | 4500 | |
| 6 | DFW-4.2/(0.2 ～ 1.5) -12 | مستنقع | 260 ～ 540 | 1.2 | 55 | مبرد بالهواء | 3500 × 3000 × 2000 | 5500 | |
| 7 | DW-2.45/(6 ～ 7) -100 | أول أكسيد الكربون | 900 | 10 | 160 | تبريد مختلط | 6500 × 3200 × 1700 | 10000 | |
| 8 | DW-19.8/0.5-7.25 | كلوريد الميثيلين | 3.5 | 0.725 | 160 | تبريد مختلط | 5200 × 3000 × 2350 | 8000 | |
| 9 | DW-8.6/(0 ～ 0.2) -8 | الكلوروميثان | 436 | 0.8 | 75 | تبريد مختلط | 3200 × 2400 × 1600 | 4500 | |
| 10 | DW-2.4/2.5-11 H. | Elium Recovery GA | 450 | 1.1 | 37 | تبريد مختلط | 3000 × 2500 × 1800 | 3000 | |
| 11 | DW-14/(0 ～ 0.2) -25 | غاز المواد الخام | 800 | 2.5 | 160 | تبريد الماء | 4800 × 3200 × 1915 | 10000 | |
| 12 | VW-8/18 | الفينيليدين فلوريد | 418 | 1.8 | 75 | تبريد الماء | 3700 × 2000 × 1700 | 4500 | |
| 13 | VWD-3.2/(0 ～ 0.2) -40 | الغاز الحيوي | 230 | 4.0 | 45 | تبريد الماء | 6000 × 2500 × 2650 | 8000 | |
| 14 | VW-9/6 | كلوريد إيثيل | 470 | 0.6 | 55 | تبريد الماء | 2800 × 1720 × 1700 | 3500 | |
| 15 | DW-2.4/(18 ～ 25) -50 | غاز المواد الخام | 2900 | 5.0 | 160 | تبريد الماء | 4300 × 3000 × 1540 | 4500 | |
| 16 | VW-5.6/（0 ～ 6） -6 | Isobutylene | 1650 | 0.6 | 45 | تبريد الماء | 2900 × 1900 × 1600 | 3500 | |
| 17 | VW-3.8/3.5 | غازات مختلطة | 200 | 0.35 | 18.5 | تبريد الماء | 2200 × 1945 × 1600 | 2000 | |
| 18 | ZW-1.7/3.5 | كلوريد الفينيل | 100 | 0.35 | 15 | تبريد الماء | 2700 × 1600 × 2068 | 2000 | |
| 19 | VW-0.85/(0 ～ 14) -40 | المبرد | 300 | 4.0 | 55 | تبريد الماء | 4500 × 2300 × 1780 | 5500 | |
| 20 | DW-3.78/(8 ～ 13)-(16 ～ 24) | الأمونيا | 2700 | 1.6 ～ 2.4 | 75 | تبريد الماء | 3200 × 2000 × 1700 | 3500 | |
| 21 | DW-5/7 | الكلوروميثان | 355 | 0.7 | 37 | تبريد الماء | 3500 × 2600 × 1700 | 4000 | |
| 22 | DW-9.2/3 | الغاز على المكثف | 653 | 0.3 | 45 | تبريد الماء | 3500 × 3200 × 1680 | 6800 | |
| 23 | DW- 16/(2.8 ～ 3.2) -7.6 | الغاز الغني الكربون | 3000 ～ 3400 | 0.76 | 132 | تبريد الماء | 4500 × 3400 × 2750 | 12000 | |
| 24 | DWD-2.9/20-50 | غاز رأس البئر | 3334 | 2.0 ～ 5.0 | 185 | تبريد الماء | 6000 × 3500 × 3000 | 14000 | |
| 25 | DW-4/0.5-4 | -بينتادين ، النيتروج | 300 | 0.4 | 30 | تبريد الماء | 3000 × 2800 × 1700 | 3500 | |
| 26 | DW-8.7/0.02-15 | ذيل الغاز | 500 | 1.5 | 90 | تبريد الماء | 4500 × 3000 × 1800 | 10000 | |
| 27 | DW-8.8/0.2-6 | غاز الامتصاص | 450 | 0.6 | 75 | تبريد الماء | 4000 × 3000 × 2150 | 8000 | |
| 28 | DW-1.3/0.2-18 | metafluoroethylene | 80 | 1.8 | 18.5 | تبريد الماء | 3500 × 2500 × 1570 | 3500 | |
| 29 | DW-12.5/(0. 1 ～ 0. 15) -18 | uoromonochloroeth | 887 | 1.8 | 132 | تبريد الماء | 5500 × 3200 × 2500 | 14000 | |
| 30 | DW-2.9/5 | الغاز | 206 | 0.5 | 22 | تبريد الماء | 3200 × 2800 × 1800 | 3000 | |
قضية المشروع
 |  |  |
| شركة بكين هونغك تشينغنغ للتكنولوجيا المحدودة | Lanzhou Petrochemical Company 240000 Tonsyear Restoration Ethylene Production Projec | Ningxia Zhongneng New Materials Engineering |
تم تصميمه على وجه التحديد لغاز التجديد (مع مكونات مفصلة بما في ذلك C1: 68.18-81.18MOL ٪ ، C2: 7.86-9.36MOL ٪ ، C3: 2.44-2.90MOL ٪ ، N2: 3.68-19.08MOL ٪ ، وتتبع كميات ثاني أكسيد الكرب وأنظمة حقل الغاز (على سبيل المثال ، حقل الغاز Kekeya في شينجيانغ).
تعمل مع نطاق ضغط السحب من 2.8-6.2 ميجا باسكال. في ظل ظروف عمل مختلفة ، يكون الحد الأقصى لضغط السحب هو 6.2 ميجا باسكال (لظروف العمل 2 و 3) والحد الأدنى من ضغط السحب هو 3 ميجا باسكال (لجميع ظروف العمل) ، مما يضمن القدرة على التكيف مع ظروف الضغط المتغيرة في الموقع.
يتبنى الضاغط تصميمًا مبردًا بالهواء لكل من الأسطوانة والتعبئة ؛ يستخدم نظام التشحيم أيضًا مبرد زيت مبرد الهواء للحفاظ على درجة حرارة إمداد الزيت عند ≤55 ℃. يلغي هذا التكوين المبرد بالهواء الحاجة إلى نظام تبريد المياه ، مما يجعله مناسبًا للتركيب في الهواء الطلق في الهواء الطلق في مناطق هضبة المياه أو الهضبة الباردة.
نعم ، تم تجهيز خزانة التحكم في الانفجار بواجهة اتصال RS485 وتعتمد بروتوكول اتصال Modbus-RTU ، والذي يمكنه الاتصال بسلاسة بنظام DCS الخاص بالمستخدم. يتيح ذلك المراقبة عن بُعد لمعلمات التشغيل (على سبيل المثال ، ضغط/عادم ، درجة الحرارة) والتحكم عن بعد ، وتحقيق التشغيل غير المراقب للوحدة.
الأجزاء الضعيفة (مثل حلقات المكبس ، وحلقات الدليل ، والتعبئة) لها عمر خدمة لا تقل عن 6000 ساعة ، في حين أن المكونات الأساسية (بما في ذلك العمود المرفقي ، قضيب التوصيل ، المتقاطع ، والمكبس) لا تقل عن 30،000 ساعة-مما يقلل بشكل كبير من تواتر استبدال المكونات وتكاليف الصيانة على المدى الطويل.
