ضاغط غاز خاص بقدرة 250 كيلو وات للبتروكيماويات وحقول النفط

ملخص

---

يعد ضاغط الغاز الخاص MW -33.4 0.1-8 بمثابة حل صناعي عالي الأداء مصمم من قبل Bengbu United ضاغط ، وهي شركة رائدة في الصين. يتفوق هذا الضاغط على معالجة مخاليط الغاز المعقدة في معالجة مجموعة من المكونات بما في ذلك Trans-C4H8 (0.12) ، و CIS-C4H8 (0.07) ، و Butene-4 (0.3) ، و Isobutane (0.15) ، و N-Butane (0.31) ، وتقطيع البنزين (0.03) ، و Nitrogen (0.02) ، مما يجعله في التداول.

تميز المعلمات التشغيلية الرئيسية عن هذا الضاغط: فهو يتميز بمعدل تدفق الاستنشاق 2000 متر مكعب/ساعة (الحد الأدنى 300 متر مكعب/ساعة) ، يعمل عند درجة حرارة مدخل 60 ℃ ، مع ضغط المدخول 0.11mpa.a وضغط العادم 0.9mpa.a. مدعوم بمحرك رئيسي 250 كيلو وات ، فهو يجمع بين الأداء القوي مع التصميم المدمج ، ويتميز أبعاد إجمالية تبلغ حوالي 6800 × 3200 × 2350 مم ووزن إجمالي يبلغ حوالي 18T.

مثالي لمعالجة الغاز المرتبطة بحقل النفط والغاز ، والضغط على المواد الخام البتروكيماوية ، والحوكمة البيئية ، وإمدادات الوقود الصناعية ، تم تصميم ضاغط الغاز الخاص بـ MW-33.4 0.1-8 لتعزيز الكفاءة ، وتقليل الانبعاثات ، وضمان التعامل مع الغاز المستقر عبر العمليات الصناعية الحرجة.

سمات

---

كفاءة عالية وموثوقية

مزود ببنية M-type متماثلة من النوع M-COURNERS وتكنولوجيا تفاضلية للضغط على مرحلتين ، يقدم الضاغط أداءً متسقًا وفعالًا للطاقة. يضمن نظام التشحيم الخالي من الزيت المبرد بالمياه ، مقترنًا بمحرك مقاوم للانفجار 250 كيلو واط (EXDIIBT4) ، تشغيلًا موثوقًا به حتى في البيئات القاسية مثل الصحارى أو المواقع الخارجية. إن دمج Siemens Smart-200 PLC لمراقبة الوقت الفعلي لدرجة الحرارة والضغط والاهتزاز يعزز الاستقرار التشغيلي.

الانبعاثات المنخفضة والامتثال البيئي

تتمثل الميزة البارزة في مساهمتها في الحوكمة البيئية: يقلل الضاغط إلى تقليل انبعاثات التوهج ، مع انبعاثات المركبات العضوية المتطايرة ≤ 3 ٪ ، وتوافق مع اللوائح البيئية الصارمة. هذا يجعلها خيارًا مستدامًا للصناعات التي تهدف إلى تقليل بصمة الكربون مع الحفاظ على الإنتاجية.

سهولة التشغيل والصيانة

تم تصميم الضاغط مع مراعاة سهولة الاستخدام ، ويحتوي على عدد أقل من الأجزاء الضعيفة ، وانخفاض الاهتزاز ، وانخفاض مستويات الضوضاء ، وتبسيط التشغيل اليومي والصيانة. يزيل نظام التشحيم الذاتي ، الذي يتكون من حلقات دليل PTFE وحلقات المكبس ، الحاجة إلى إمدادات النفط الخارجية ، مما يقلل من وتيرة الصيانة وتكاليفها.

التثبيت المرن والنموذج

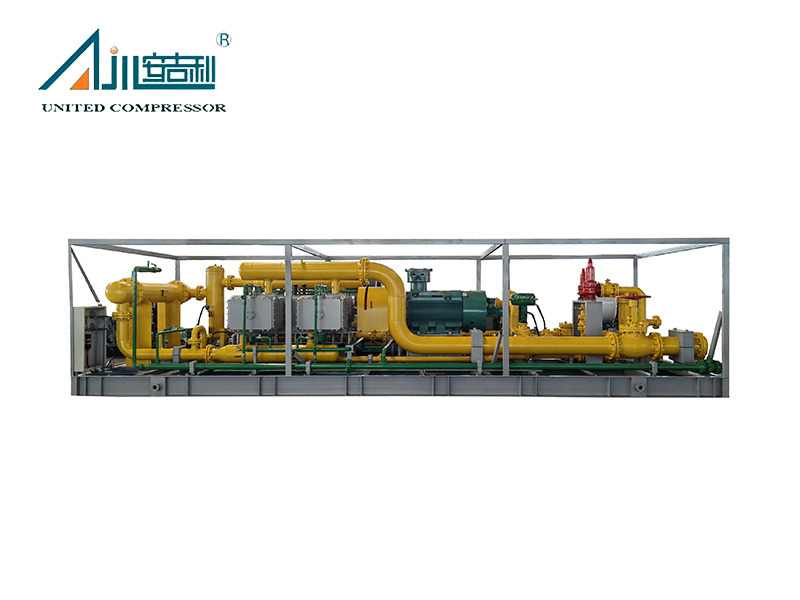

يتم دمج المعدات الرئيسية والمساعد بالكامل في قاعدة مثبتة على التزلج ، مما يضمن تشغيلًا سلسًا وموثوقًا. يسهل هذا التصميم المثبت على التزلج النقل السهل وتركيب في الموقع وتوفير الوقت والعمل. تتوافق واجهات الحافة مع معيار HG/T20592-2009 ، مما يضمن التوافق مع الأنظمة الصناعية الحالية.

الابتكارات الحاصلة على براءة اختراع

بدعم من التكنولوجيا المتقدمة ، يحمل الضاغط براءات اختراع متعددة ، بما في ذلك غلاف واقي مؤشر ترابط قضيب المكبس (ZL 2017 2 1907021.7) ، وهو جهاز دعم لحلقة المكبس (ZL 2018 2 0294776.2) ، مكبس النطاق للضاغطات المتوازن (ZL 2017 2 190177.0) ، و integrated منذ فترة طويلة. 0294762.0) ، التحقق من صحة التميز الهندسي.

منطقة التطبيق

---

ضاغط الغاز المختلط مناسب لـ:

• معالجة الغاز المرتبطة بحقل النفط والغاز: استرداد غاز فلاش منخفض الضغط لتحسين معدل الاسترداد

• ضغط المواد الخام الكيميائية: مناسبة لنقل المواد الخام البتروكيماوية مثل بوتن/البوتان

• الحوكمة البيئية: تقليل انبعاثات التوهج ، انبعاثات المركبات العضوية المتطايرة ≤ 3 ٪

• إمدادات الوقود الصناعية: توفير مصدر غاز مستقر للمراجل/أفران التدفئة

تسليط الضوء على المزايا

---

يتمتع بكفاءة عالية وموثوقية قوية ودرجة عالية من الأتمتة ؛	أجزاء أقل ضعفا ، انخفاض الاهتزاز ، ضوضاء منخفضة ، وسهولة التشغيل والصيانة	يتم تثبيت جميع المعدات الرئيسية والمساعد للضاغط على الزلاجة ، تعمل بسلاسة وموثوقة. إن التثبيت الكلي للزلاجة مريح لنقل وتركيب الضاغط	تم تصميم مكونات الماكينة بأكملها بعناية

شهادات براءات الاختراع

---

	A Piston Rod Thread Sleeve ZL 2017 2 1907021.7			جهاز دعم حلقة المكبس ZL 2018 2 0294776.2
	مكبس النطاق ZL 2017 2 190177.0 لضواغط متوازنة متماثلة			مقصورة مزدوجة قصيرة طويلة متكاملة ZL 2018 2 0294762.0

وصف الجهاز بأكمله

---

يتبنى الضاغط من النوع D (نوع التوازن المتماثل) ، والتشحيم المبرد بالمياه ، والتشحيم الخالي من الزيت ، ونوع المكبس المتبادل ، وضغط من مرحلتين من صفوف من الصفوف ، ويتم توفير الوحدة بأكملها بطريقة معيارية.

علبة مرافق الضاغط مصنوعة من الحديد الزهر الرمادي ولديها أربعة ثقوب بأقطار مختلفة لتثبيت الشرائح المتقاطعة والمحامل والمقاعد المحمولة. يمكن للجزء السفلي من علبة المرافق تخزين زيت التشحيم للضاغط للتشحيم ؛ يحتوي السطح العلوي من علبة المرافق على واجهة لتثبيت لوحة تغطية مدخل الوقود (منفذ التنفس) ؛ بالإضافة إلى ذلك ، تحتوي علبة المرافق أيضًا على واجهات احتياطية مثل ميناء تصريف الزيت ، ومنفذ مراقبة مقياس الزيت ، ومنفذ حقن زيت المقعد ، ومنفذ قياس درجة حرارة زيت التثبيت. تم توصيل منفذ تصريف النفط في علبة المرافق إلى الخارج من المقصورة ومجهز بصمام كرة يدوي لتصريف الزيت من علبة المرافق.

الجسم الأوسط للضاغط هو بنية جسم متوسطة مزدوجة ، مما يضمن أن مساحة الجسم الأوسط أكبر من ضربة واحدة ، مما يمنع زيت الضاغط من دخول الأسطوانة من علبة المرافق ، مما يضمن أن زيت الضاغط لا يلوث الوسط. مادة أسطوانة الضاغط هي الحديد الزهر الرمادي/الصلب المزور ، وتتبنى تصميم تزييت خالٍ من الزيت ، والذي لا يتطلب تزييتًا من الزيت. مادة رأس الأسطوانة هي من الحديد الزهر الرمادي/الصلب المزور ، ويتم ترتيب صمامات الهواء محوريًا على رأس الأسطوانة.

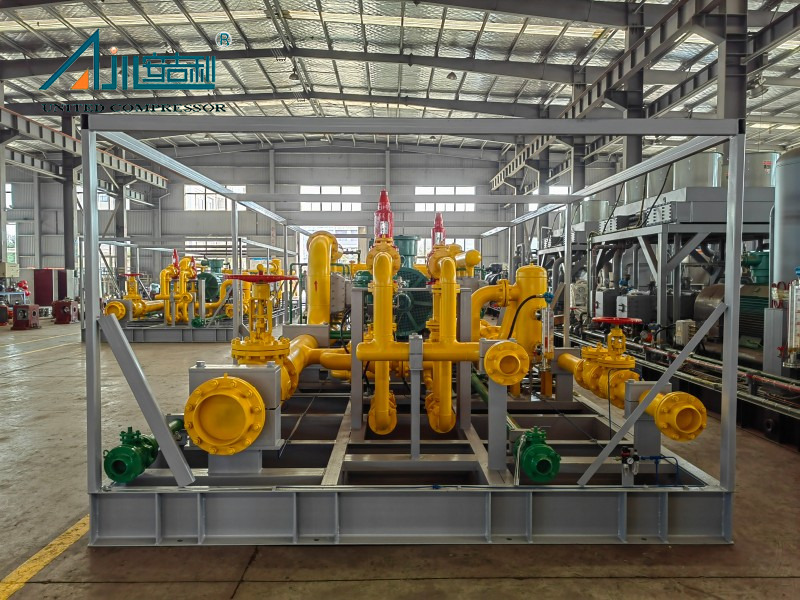

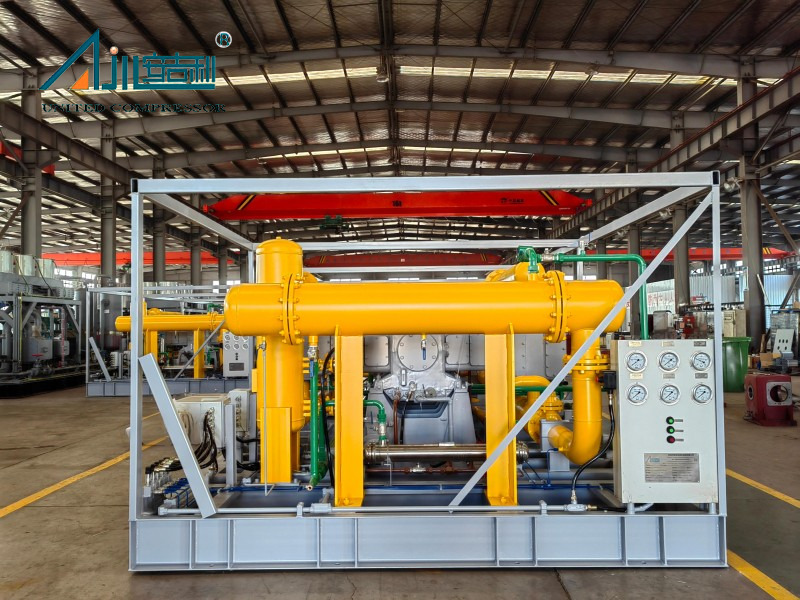

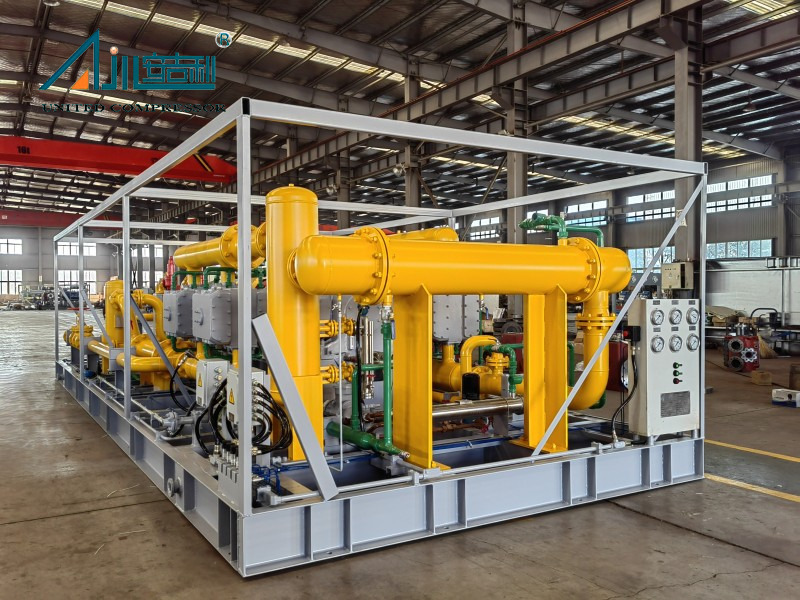

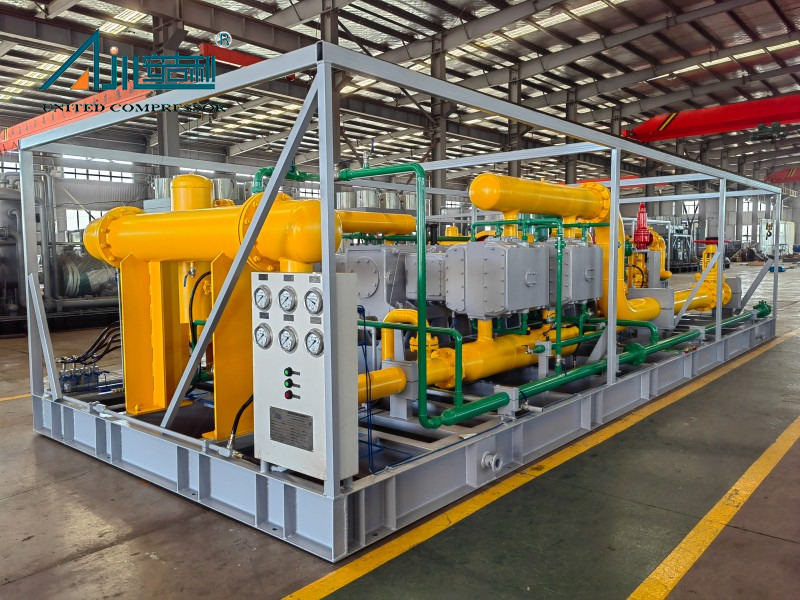

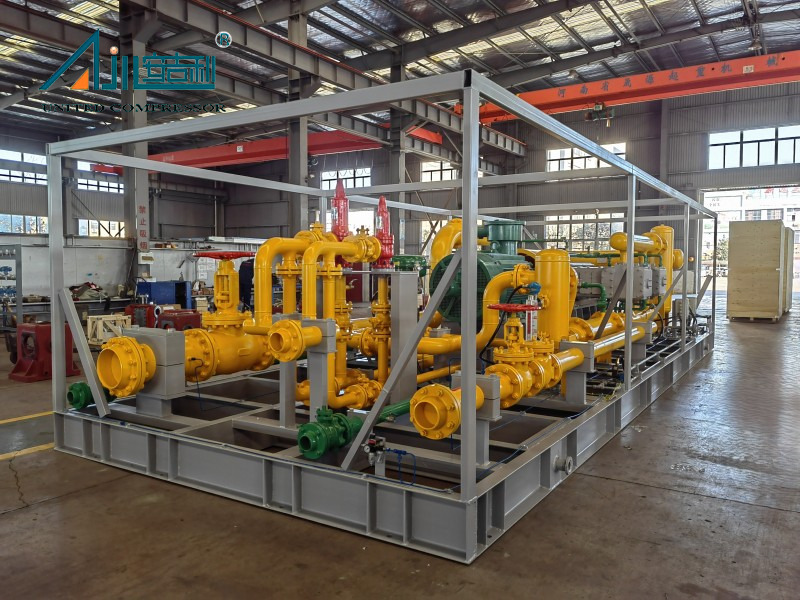

الضاغط في هذه الصورة هو منتج غير قياسي. يوفر المنتج حلولًا مستقلة مصممة لمتطلبات الاستخدام المحددة للعملاء (معدل التدفق/النقاء/الضغط ، وبيئة الاستخدام ، والغرض الرئيسي ، ومتطلبات العميل الخاصة) ، من التصميم إلى تخصيص المنتج.

• الشكل الهيكلي:  D-type/m-type/s-type/w-type/v-type/z-type

• طريقة التبريد:  تبريد الماء/تبريد الهواء/تبريد مختلط

• نموذج التثبيت:  نوع ثابت/محمول/مثبت/مقصورة/مقصورة

• وضع القيادة:  محرك المحرك/محرك الديزل البدء

• النقل: البحر/الهواء/الأرض

• التغليف:

  المقصورة المعدنية	صندوق خشبي	مقصورة مقاومة للصوت

قضية المشروع

---

Lanzhou Petrochemical Company 240000 Tonsyear Restoration Ethylene Production Projec	حقل زيت آذان في جنوب كازاخستان	شراء جفاف الغربال الجزيئي ، وتجديد الجليكول الإيثيلين وجهاز الحقن ، وتزلج غاز الوقود في مجال غاز أكيموم

المعلمة الفنية

---

لا.	نموذج	واسطة	معدل التدفق (NM3/H)	ضغط العادم MPA （G)	طاقة المحرك (KW)	طريقة التبريد	الأبعاد العامة (مم)	الأوزان (كغ)
1	DWF-12.4/（9 ～ 12） -14	ثاني أكسيد الكربون	6400	1.4	185	مبرد بالهواء	6000 × 2700 × 2200	10000
2	VWF-2.86/5-16	نتروجين	895	1.6	55	مبرد بالهواء	3200 × 2200 × 1750	3500
3	ZWF-0.96/5	كلوريد الهيدروجين	55	0.5	11	مبرد بالهواء	2000 × 1500 × 2000	1000
4	DFW-1. 13/0.3-34	فلاش بخار	75	0.03 ～ 3.4	18.5	مبرد بالهواء	4500 × 3200 × 2150	5600
5	DFW-6.5/(0 ～ 0.5) -10	الغاز المرتبط	50 ～ 100	1	75	مبرد بالهواء	3500 × 2800 × 1850	4500
6	DFW-4.2/(0.2 ～ 1.5) -12	مستنقع	260 ～ 540	1.2	55	مبرد بالهواء	3500 × 3000 × 2000	5500
7	DW-2.45/(6 ～ 7) -100	أول أكسيد الكربون	900	10	160	تبريد مختلط	6500 × 3200 × 1700	10000
8	DW-19.8/0.5-7.25	كلوريد الميثيلين	3.5	0.725	160	تبريد مختلط	5200 × 3000 × 2350	8000
9	DW-8.6/(0 ～ 0.2) -8	الكلوروميثان	436	0.8	75	تبريد مختلط	3200 × 2400 × 1600	4500
10	DW-2.4/2.5-11H	Elium Recovery GA	450	1.1	37	تبريد مختلط	3000 × 2500 × 1800	3000
11	DW-14/(0 ～ 0.2) -25	غاز المواد الخام	800	2.5	160	تبريد الماء	4800 × 3200 × 1915	10000
12	VW-8/18	الفينيليدين فلوريد	418	1.8	75	تبريد الماء	3700 × 2000 × 1700	4500
13	VWD-3.2/(0 ～ 0.2) -40	الغاز الحيوي	230	4.0	45	تبريد الماء	6000 × 2500 × 2650	8000
14	VW-9/6	كلوريد إيثيل	470	0.6	55	تبريد الماء	2800 × 1720 × 1700	3500
15	DW-2.4/(18 ～ 25) -50	غاز المواد الخام	2900	5.0	160	تبريد الماء	4300 × 3000 × 1540	4500
16	VW-5.6/（0 ～ 6） -6	Isobutylene	1650	0.6	45	تبريد الماء	2900 × 1900 × 1600	3500
17	VW-3.8/3.5	غازات مختلطة	200	0.35	18.5	تبريد الماء	2200 × 1945 × 1600	2000
18	ZW-1.7/3.5	كلوريد الفينيل	100	0.35	15	تبريد الماء	2700 × 1600 × 2068	2000
19	VW-0.85/(0 ～ 14) -40	المبرد	300	4.0	55	تبريد الماء	4500 × 2300 × 1780	5500
20	DW-3.78/(8 ～ 13)-(16 ～ 24)	الأمونيا	2700	1.6 ～ 2.4	75	تبريد الماء	3200 × 2000 × 1700	3500
21	DW-5/7	الكلوروميثان	355	0.7	37	تبريد الماء	3500 × 2600 × 1700	4000
22	DW-9.2/3	الغاز على المكثف	653	0.3	45	تبريد الماء	3500 × 3200 × 1680	6800
23	DW- 16/(2.8 ～ 3.2) -7.6	الغاز الغني الكربون	3000 ～ 3400	0.76	132	تبريد الماء	4500 × 3400 × 2750	12000
24	DWD-2.9/20-50	غاز رأس البئر	3334	2.0 ～ 5.0	185	تبريد الماء	6000 × 3500 × 3000	14000
25	DW-4/0.5-4	-بينتادين ، النيتروج	300	0.4	30	تبريد الماء	3000 × 2800 × 1700	3500
26	DW-8.7/0.02-15	ذيل الغاز	500	1.5	90	تبريد الماء	4500 × 3000 × 1800	10000
27	DW-8.8/0.2-6	غاز الامتصاص	450	0.6	75	تبريد الماء	4000 × 3000 × 2150	8000
28	DW-1.3/0.2-18	metafluoroethylene	80	1.8	18.5	تبريد الماء	3500 × 2500 × 1570	3500
29	DW-12.5/(0. 1 ～ 0. 15) -18	uoromonochloroeth	887	1.8	132	تبريد الماء	5500 × 3200 × 2500	14000
30	DW-2.9/5	الغاز	206	0.5	22	تبريد الماء	3200 × 2800 × 1800	3000

التعليمات

---

ما هي أنواع الصناعات التي يمكن أن تستخدم MW-33.4 0.1-8 ضاغط الغاز الخاص؟

هذا الضاغط قابل للتطبيق على نطاق واسع في:

· معالجة الغاز في مجال النفط والغاز (استعادة غاز فلاش منخفض الضغط لتحسين معدلات الاسترداد) ؛

الصناعات البتروكيماوية (الضغط على المواد الخام مثل بوتن والبوتان) ؛

· حماية البيئة (تقليل انبعاثات التوهج) ؛

· إمدادات الوقود الصناعية (توفير مصادر غاز مستقرة للغلايات وأفران التدفئة).

هل يمكن تخصيص الضاغط لتلبية احتياجات محددة؟

نعم ، كمنتج غير قياسي ، يتم تخصيصه بالكامل بناءً على متطلبات العملاء. تشمل الخيارات:

· الأشكال الهيكلية: D-type ، m-type ، s-type ، w-type ، v-type ، z-type ؛

طرق التبريد: تبريد الماء ، تبريد الهواء ، التبريد المختلط ؛

· نماذج التثبيت: ثابت ، محمول ، مثبت على النزول ، نوع المقصورة ؛

· أوضاع القيادة: مدفوعة المحرك أو محرك الديزل.

ما هي المواصفات الفنية الرئيسية المتعلقة بالقوة والحجم؟

يتميز الضاغط بقوة  محرك رئيسية تبلغ 250 كيلو واط ، مع أبعاد إجمالية تبلغ حوالي  6800 × 3200 × 2350 مم  والوزن الكلي حوالي  18T . يعمل بضغط  مدخل قدره 0.11mpa.a  وضغط  العادم 0.9mpa.a ، مع  درجة حرارة مدخل 60 ℃.

كيف يتم تعبئة الضاغط ونقله؟

تشمل خيارات النقل البحر أو الهواء أو الأرض. حلول التغليف قابلة للتخصيص ، مع خيارات مثل كابينة معدنية وصناديق خشبية وكبائن مقاومة للصوت ، مما يضمن الولادة الآمنة بغض النظر عن الوجهة.

هل يلبي الضاغط المعايير أو الشهادات الدولية؟

نعم ، يلتزم بالمعايير الصناعية (على سبيل المثال ، واجهات شفة تتوافق مع HG/T20592-2009) وتحمل براءات اختراع صينية متعددة ، مما يعكس امتثالها لمتطلبات الجودة والسلامة. يضمن محرك الانفجار المضاد للانفجار (EXDIIBT4) كذلك أنه يلبي معايير البيئة الخطرة.

يجمع بين  ضاغط الغاز MW-33.4 0.1-8  التكنولوجيا المتطورة ، ومرونة التخصيص ، والمسؤولية البيئية ، مما يجعلها خيارًا أفضل للصناعات التي تتطلب حلولًا موثوقة لضغط الغاز. اتصل بـ Bengbu United Compressor للاستفسارات أو اقتباسات مصممة.
