معلمات تصميم الضاغط المكبس الترددي

— المواصفات الفنية الرئيسية لضغط الغاز الصناعي

يتطلب تصميم الضاغط المكبسي الترددي فهمًا واضحًا للعديد من المعلمات الهندسية الأساسية. تضمن هذه المواصفات أن الضاغط يتوافق مع ظروف عمل العميل ويلبي معايير الموثوقية الصناعية. يوجد أدناه دليل كامل مناسب للمشترين الأجانب وشركات EPC ومستخدمي النفط والغاز وعملاء الغاز الصناعي.

1. ضغط المدخل (Mpa.G)

العامل الأساسي الذي يحدد عبء عمل الضاغط. يضمن ضغط الشفط الدقيق تحديد حجم الأسطوانة وسرعة المكبس وتكوين المرحلة بشكل مناسب.

2. ضغط العادم (Mpa.G)

يحدد ما إذا كان الضاغط يتطلب ضغطًا أحادي المرحلة أو متعدد المراحل. تتطلب ضغوط التفريغ الأعلى تبريدًا أفضل، ومواد أقوى، وتصميمًا معززًا للسلامة.

3. نوع الغاز وتكوينه

تتطلب الغازات المختلفة مواد وأنظمة إغلاق مختلفة.

• الهيدروجين: ختم عالي الضيق، مواد مضادة للتقصف

• البروبان / البيوتان / البروبيلين: تعبئة مضادة للتآكل ومضادة للتورم

• الغاز الطبيعي / BOG / الغاز المصاحب: تقييم الرطوبة والشوائب
  تعتبر صحيفة تحليل الغاز ضرورية للتصميم الدقيق.

• ...


4. معدل التدفق (Nm³/h)

تقاس بالنيوتن متر مكعب/دقيقة. إنه يؤثر بشكل مباشر على قطر المكبس، وهيكل علبة المرافق، وقوة المحرك.

5. مراحل الضغط

الضغط العالي = مراحل أكثر.
تصميم متعدد المراحل يقلل من درجة حرارة التفريغ ويحسن الكفاءة.

6. نظام التبريد

• تبريد الماء للتشغيل المستمر بالضغط العالي

• تبريد الهواء للوحدات المحمولة أو ذات الضغط المنخفض

7. طريقة التشحيم

• خالية من الزيوت : التطبيقات الطبية والأكسجين وعالية النقاء

• مشحم بالزيت : خدمة الغاز الصناعية والثقيلة

8. قوة المحرك ونظام القيادة

يتم تحديد قوة المحرك على أساس نسبة الضغط، ومعدل التدفق، وسرعة المكبس.
تشمل الخيارات: محرك كهربائي، محرك ديزل، محرك مقاوم للانفجار.

9. الأبعاد (متطلبات الحجم)

يعد الحجم المادي للضاغط أمرًا بالغ الأهمية للتركيب والنقل.
يجب أن يأخذ التصميم بعين الاعتبار:

• مساحة الأساس

• قيود الارتفاع والعرض في غرف الضاغط

• متطلبات تحميل الحاويات (20GP/40HQ)

• تخطيط الإطار المثبت على الانزلاق أو المتكامل

إن توفير متطلبات رسم التثبيت يساعد المهندسين على تصميم انزلاق مناسب.

10. متطلبات المواد (اختيار المواد)

يجب أن تتطابق المواد مع خصائص الغاز ومستويات الضغط. تشمل المواد النموذجية ما يلي:

• الأسطوانات والصمامات: الفولاذ المقاوم للصدأ، وسبائك الفولاذ، وطلاءات مضادة للتآكل

• حلقات المكبس والتعبئة: PTFE، نظرة خاطفة، مركبات مملوءة

• العمود المرفقي وقضيب التوصيل: سبائك فولاذية عالية القوة

• الختم: مواد مقاومة للزيت أو مقاومة للهيدروجين أو مقاومة للمذيبات

يضمن الاختيار المناسب للمواد عمر خدمة طويل وأمانًا.

11. متطلبات العلامة التجارية للأجهزة وأجهزة القياس

العلامات التجارية ذات المعايير الدولية المشتركة المتاحة عند الطلب:

• أجهزة قياس الضغط: ويكا (ألمانيا)، أشكروفت (الولايات المتحدة الأمريكية)

• أجهزة استشعار درجة الحرارة: PT100، سيمنز

• أدوات التحكم: شنايدر، ABB

• أنظمة PLC: سيمنز، ميتسوبيشي، أومرون

• الصمامات: سواجيلوك أو باركر أو العلامات التجارية الصينية المتميزة

يؤدي اختيار العلامة التجارية المناسبة للأداة إلى زيادة الدقة والموثوقية في البيئات القاسية.

12. التخصيص الاختياري

• شهادة مقاومة للانفجار

• تصميم معيار API

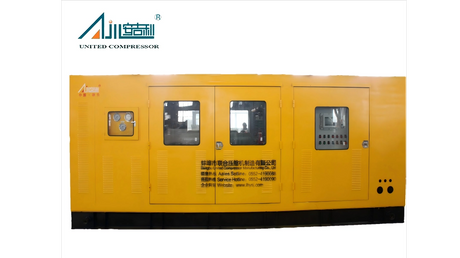

• حزمة الضاغط المثبتة على الانزلاق أو في حاوية

• المراقبة عن بعد ونظام تسجيل بيانات إنترنت الأشياء

لماذا تختار ضواغطنا الترددية؟

• 50 عامًا من التصنيع الاحترافي

• مصنع حاصل على شهادة ISO مع خبرة في التصدير إلى أكثر من 40 دولة

• التخصيص الهندسي للغاز الطبيعي والهيدروجين وBOG وغاز البترول المسال والبروبيلين والغازات الخاصة

• دعم موثوق لما بعد البيع وتوريد قطع الغيار
