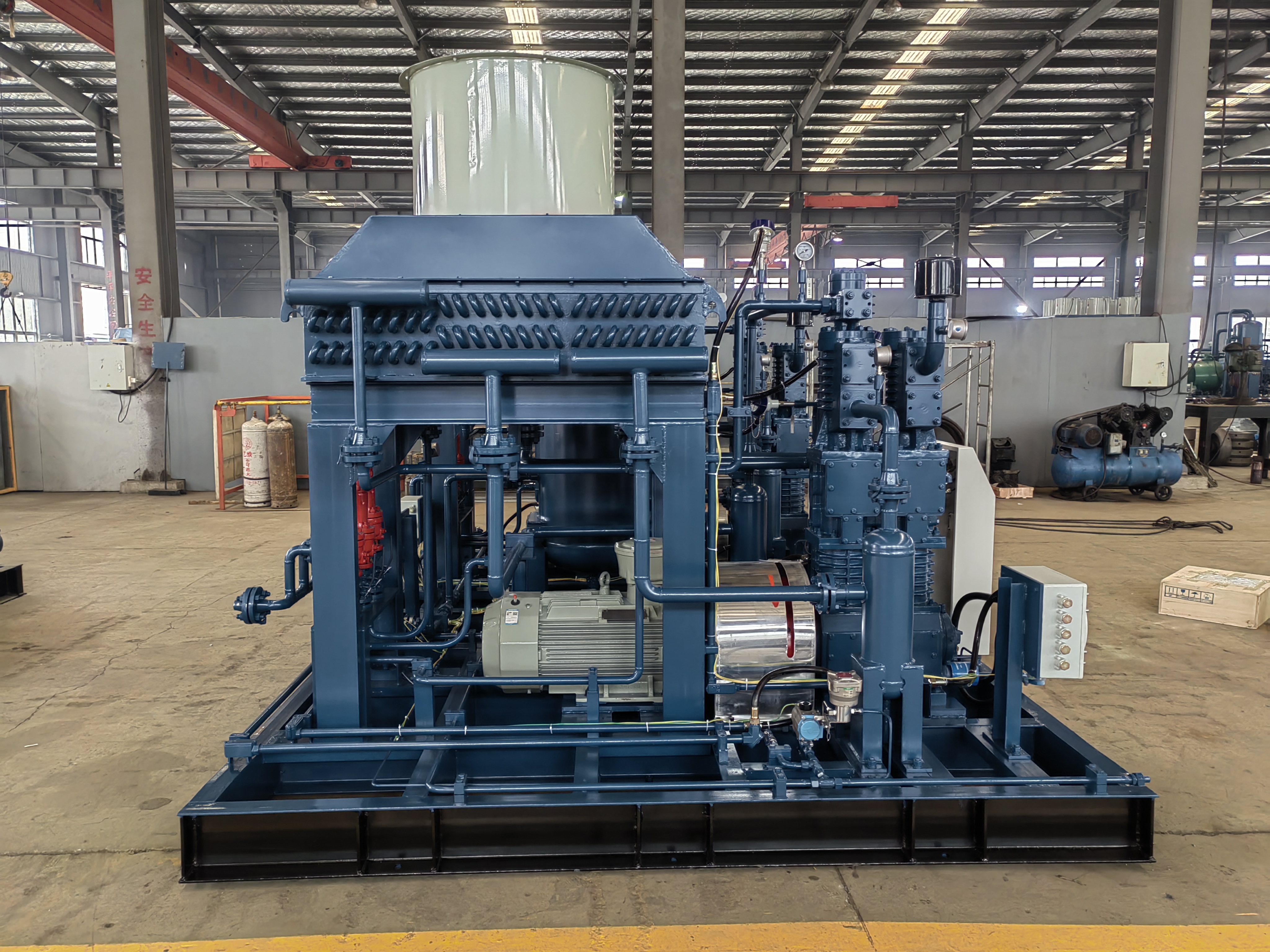

ضاغط الغاز المسال ZW-2.0 / 10-16 ، تم تصنيعه بواسطة Bengbu United Compressor (شركة صينية رائدة في مجال توريد الضواغط الصناعية والتجارية المتكاملة)، وهو عبارة عن معدات عالية الأداء مصممة للتعامل الموثوق مع الغازات المسالة. يتميز هذا الضاغط بتصميمه القوي وهندسته الدقيقة، مما يجعله مثاليًا لمجموعة واسعة من التطبيقات الصناعية.
المعلمات الأساسية لضاغط الغاز المسال ZW-2.0 / 10-16 هي كما يلي:
معدل التدفق: 2.0 م³/دقيقة
ضغط المدخل: 1.0MPa.G
درجة حرارة المدخل : ≥40 درجة مئوية
ضغط العادم: 1.6 ميجا باسكال
مدعوم من محرك رئيسي بقدرة 30 كيلو واط
الأبعاد الكلية : ~1900 × 900 × 1200 مم
الوزن: ~ 850 كجم
الميزة: ضمان التشغيل السلس حتى في البيئات الصعبة والسماح بالتثبيت المرن في الإعدادات المختلفة.
يتفوق هذا الضاغط في التعامل مع الغاز المسال ويتم اعتماده على نطاق واسع في محطات غاز البترول المسال ومصانع التغويز ومصانع التعليب. إنه يتعامل مع البروبان والبيوتان والبيوتين بكفاءة، بينما تدعم النماذج المطورة ضغط البروبيلين والأمونيا السائلة
منطقة التطبيق
تدعم هذه السلسلة من الضواغط الكاملة عمليات معالجة غاز البترول المسال ، بما في ذلك التحميل والتفريغ والصب واسترداد الغاز المتبقي والتعليب واسترداد السائل المتبقي.
شهادات براءات الاختراع
 | غلاف واقي لقضيب المكبس ZL 2017 2 1907021.7 | | جهاز دعم حلقة المكبس ZL 2018 2 0294776.2 | |
| مكبس نطاق ZL 2017 2 190177.0 للضواغط المتوازنة المتماثلة | | مقصورة مزدوجة طويلة وقصيرة مدمجة ZL 2018 2 0294762.0 |
وصف الآلة بالكامل
يتميز ضاغط التفريغ من النوع Z ، المعروف أيضًا باسم ضاغط المكبس الترددي المضمن الرأسي ، بتصميم تشحيم مبرد بالماء وخالي من الزيت . تم تصميم بهيكل عمودي مضمن من النوع Z هذه الوحدة المنزلقة وضغط 2/3 مراحل ، وهي مخصصة لتفريغ غاز البترول المسال وتفريغ الغاز الطبيعي المسال ونقل الغاز الصناعي . فهو يسمح بالتركيب السريع ويحافظ على التشغيل المستقر والمستمر لسيناريوهات معالجة الغاز الصناعي.
الضاغط منتج غير قياسي. يوفر المنتج حلولاً مستقلة مصممة خصيصًا لتلبية متطلبات الاستخدام المحددة للعملاء (معدل التدفق/النقاء/الضغط، وبيئة الاستخدام، والغرض الرئيسي، والمتطلبات الخاصة بالعميل)، بدءًا من التصميم وحتى تخصيص المنتج.
الشكل الهيكلي: نوع D/نوع M/نوع S/نوع W/نوع V/نوع Z
طريقة التبريد: تبريد الماء/تبريد الهواء/التبريد المختلط
شكل التثبيت: ثابت / متنقل / مثبت / نوع الكابينة
وضع القيادة: تشغيل المحرك/محرك الديزل
النقل: بحري/جوي/بري
التعبئة والتغليف:
 |  |  |
| كابينة معدنية | صندوق خشبي | كابينة عازلة للصوت |
المعلمة الفنية
| لا. | نموذج | واسطة | معدل التدفق (Nm3/h) | ضغط العادم MPa(G) | قوة المحرك (كيلوواط) | أولينج ميث | الأبعاد الكلية (مم) | الأوزان (كجم) | |
| 1 | ZW-0.8/(4.5～15)-(12.5～23) | الأمونيا الصناعية | 0.8 | 1.25~2.3 | 15 | تبريد الهواء | 1650×650×1050 | 550 | |
| 2 | زو-0.8/10-16 | الأيزوبيوتان | 0.8 | 1.6 | 11 | تبريد الهواء | 1650×650×1150 | 450 | |
| 3 | زو-0.8/10-16 | الغاز المسال | 0.8 | 1.6 | 11 | تبريد الهواء | 1750×900×1250 | 1200 | |
| 4 | زو-0.8/16-24 | غاز الأمونيا | 0.8 | 2.4 | 15 | تبريد الهواء | 1800×950×1250 | 1300 | |
| 5 | ZW-1.0/(1～10)-(5～14) | كلوريد الميثيلين | 1.0 | 0.5~1.4 | 15 | تبريد الهواء | 1700×850×1050 | 600 | |
| 6 | ZW-1.0/(1～6)-(4～9) | ثنائي ميثيل أمين | 1.0 | 0.4~0.9 | 15 | تبريد الهواء | 1700×850×1050 | 600 | |
| 7 | ZW-1. 1/10-15 | غاز الأمونيا | 1.1 | 1.5 | 15 | تبريد الهواء | 1700×850×1100 | 700 | |
| 8 | ZW-1. 1/10-16 | الغاز المسال | 1.1 | 1.6 | 15 | تبريد الهواء | 1800×950×1250 | 1300 | |
| 9 | ZW-1. 1/16-24 | غاز الأمونيا | 1.1 | 2.4 | 22 | تبريد الهواء | 1650×850×1050 | 750 | |
| 10 | ZW-1. 1/16-24 | غاز الأمونيا | 1.1 | 2.4 | 22 | تبريد الهواء | 1850×950×1300 | 1400 | |
| 11 | زو-1.5/10-16 | الغاز المسال | 1.5 | 1.6 | 22 | تبريد الهواء | 1850×950×1300 | 1400 | |
| 12 | ZW-1.5/16-24 | غاز الأمونيا | 1.5 | 2.4 | 30 | تبريد الهواء | 1900×980×1300 | 1500 | |
| 13 | زو-2.0/10-16 | إيزوبوتيلين | 2.0 | 1.6 | 36 | تبريد الهواء | 1900×900×1200 | 900 | |
| 14 | ZW-3.0/10-16 | الغاز المسال | 3.0 | 1.6 | 45 | تبريد الهواء | 2200×1400×1750 | 2000 | |
| 15 | DW-3.0/10-15 | غاز الأمونيا | 3.0 | 1~1.5 | 45 | ماء بارد | د3200×2200×1700 | 3500 | |
حالة المشروع
 |  |  |
| نينغشيا Zhongneng هندسة المواد الجديدة | مشروع ضاغط Zaozhuang CNG التابع لشركة Chengdu Shenliang Technology Co., Ltd. | شراء الغربال الجزيئي لتجفيف الماء، وجهاز تجديد وحقن جلايكول الإيثيلين، وجرافة غاز الوقود في حقل غاز أكيموم |
يتمتع ضاغط الغاز المسال ZW-2.0 / 10-16 بقدرة معالجة تبلغ 2.0 متر مكعب/دقيقة ، وهو مناسب لتطبيقات نقل ومعالجة غاز LPG/LNG قد تختلف السعة الفعلية اعتمادًا على ضغط المدخل وضغط التفريغ وظروف التشغيل. المتوسطة والكبيرة الحجم .
نعم. يمكن تخصيص الضاغط من حيث الهيكل وطريقة التبريد ونوع التثبيت ووضع القيادة . يعتمد التصميم على معدل التدفق والضغط ومتطلبات الموقع.
يستخدم تصميم التشحيم الخالي من الزيت لتجنب تلوث الغاز. يتضمن النظام علبة المرافق القوية، ومنافذ مراقبة درجة الحرارة، واستنزاف الزيت الخارجي بصمام يدوي، وهيكل منخفض الاهتزاز ، مما يضمن التشغيل الآمن والمستقر لتطبيقات غاز البترول المسال.
