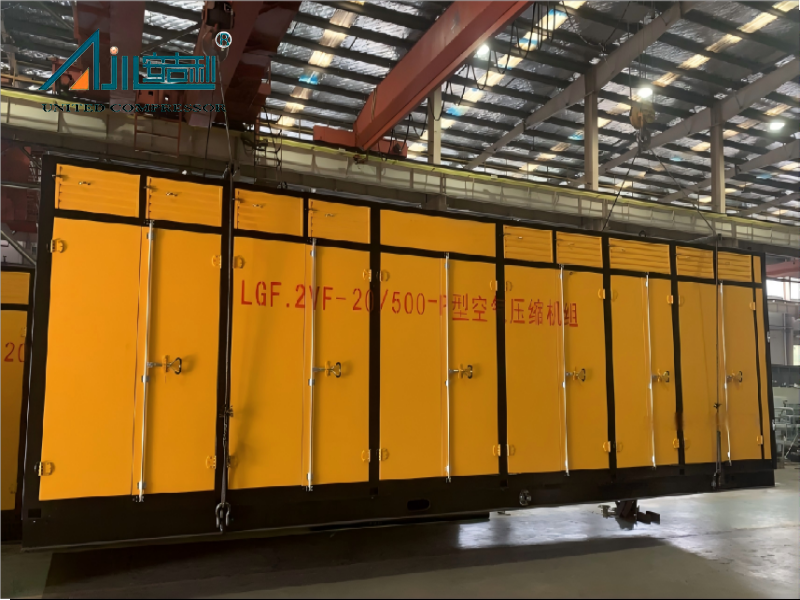

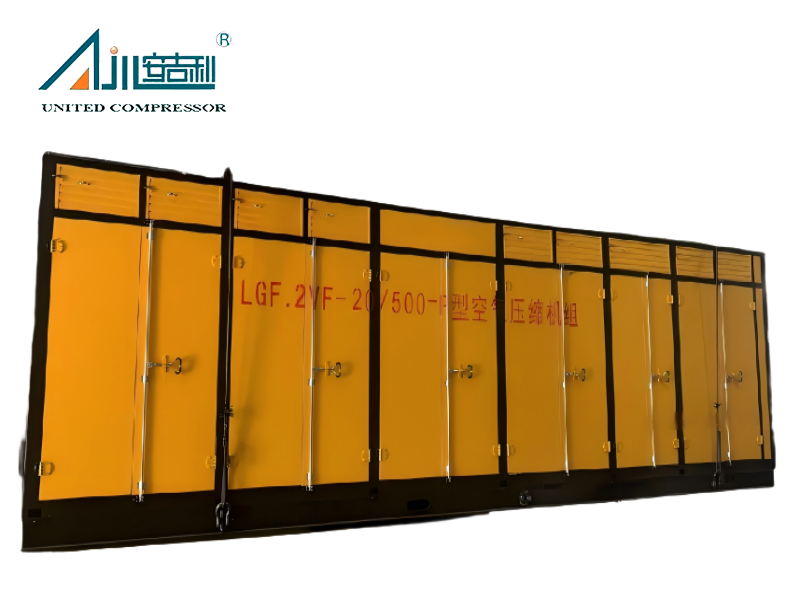

يعيد ضاغط الهواء ذو الضغط العالي LGF -2VF-20-500-P اللولبي والمكبس الترادفي تعريف إمدادات الهواء الصناعي من خلال تقنية الضغط المزدوج المبتكرة. من خلال الجمع بين الضاغط اللولبي للضغط الأولي ومعزز المكبس للضغط النهائي، تحقق هذه الوحدة كفاءة استثنائية وإخراج ضغط مع تقليل استهلاك الطاقة. تم تصميمه خصيصًا للبيئات ذات الطلب العالي والمحدودة المساحة، فهو يوفر ضغطًا يبلغ 50 ميجا باسكال (500 بار) وتدفق هواء يبلغ 20 نيوتن متر مكعب/الدقيقة ، مع وصول نقاء الهواء إلى بقايا الزيت ≥ 0.001 جزء في المليون . إن تصميمه المدمج المثبت على منصة منزلقة وتشغيله منخفض الضوضاء يجعله مثاليًا للصناعات التي تتراوح من معالجة البتروكيماويات إلى التصنيع الدقيق، حيث تعد الموثوقية وجودة الهواء وكفاءة البصمة أمرًا بالغ الأهمية.
• عملية الضغط الهجين : يقوم الضاغط اللولبي أولاً برفع الهواء المحيط إلى 15 بار ، ثم يقوم الضاغط المكبس من النوع V بتعزيزه إلى 50 ميجا باسكال ، مما يقلل من استهلاك الطاقة بنسبة 25% مقارنة بالضواغط المكبسية أحادية المرحلة.
• تدفق الهواء المتسق : يوفر معدل تدفق ثابت يبلغ 20 نيوتن متر مكعب/الدقيقة (706 قدم مكعب في الدقيقة)، مما يدعم التشغيل المستمر لأدوات الضغط العالي المتعددة أو خطوط الإنتاج دون تقلبات الضغط.
• كفاءة الطاقة : مجهزة بتقنية القيادة المتغيرة السرعة (VSD) التي تضبط سرعة المحرك لتتناسب مع الطلب على الهواء، مما يقلل من هدر الطاقة الخاملة بنسبة تصل إلى 30% .
• إمداد الهواء الخالي من الزيت : يدمج نظام تنقية متعدد المراحل (فاصل الهواء والماء، وفلتر إزالة الزيت، والمجفف) للوصول إلى بقايا الزيت ≥ 0.001 جزء في المليون ونقطة تكاثف الضغط البالغة -23 درجة مئوية ، بما يتوافق مع معايير ISO 8573-1 الفئة 0.
• مكونات متينة : يستخدم القسم اللولبي دوارات فولاذية صلبة ذات عمر خدمة يصل إلى 10 سنوات، بينما يتميز قسم المكبس بحلقات مقاومة للتآكل تقلل من تكرار الصيانة بنسبة 40%. .
• التشغيل المستقر : تحافظ التركيبات المضادة للاهتزاز وأنظمة التبريد المتكاملة على درجات الحرارة بين المراحل أقل من 80 درجة مئوية ، مما يزيد من عمر المكونات ويقلل وقت التوقف عن العمل.
• البصمة المدمجة : يعمل التصميم المتكامل المثبت على منصة منزلقة على تقليل مساحة التثبيت بنسبة 30% مقارنة بأنظمة اللولب والمكبس المنفصلة، والتي يتم تركيبها في ممرات المصنع الضيقة أو المنصات البحرية.
• أداء منخفض الضوضاء : يعمل غلاف المكونات المغلق بالكامل والمواد العازلة للصوت على الحد من الضوضاء إلى ≥ 75 ديسيبل ، بما يتوافق مع لوائح الضوضاء في مكان العمل الخاصة بمنشآت التصنيع الحضرية.
• سهولة الصيانة : يوفر تخطيط المكونات الأفقية إمكانية الوصول الكامل إلى رؤوس الأسطوانات والصمامات والمرشحات، مما يقلل وقت الصيانة بنسبة 50% مقارنة بالتصميمات الرأسية.
 |  |  |  |
| يتمتع بكفاءة عالية وموثوقية قوية ودرجة عالية من الأتمتة ؛ | أجزاء أقل ضعفا ، انخفاض الاهتزاز ، ضوضاء منخفضة ، وسهولة التشغيل والصيانة | يتم تثبيت جميع المعدات الرئيسية والمساعد للضاغط على الزلاجة ، تعمل بسلاسة وموثوقة. إن التثبيت الكلي للزلاجة مريح لنقل وتركيب الضاغط | تم تصميم مكونات الماكينة بأكملها بعناية |
 | A Piston Rod Thread Sleeve ZL 2017 2 1907021.7 | | جهاز دعم حلقة المكبس ZL 2018 2 0294776.2 | |
| مكبس النطاق ZL 2017 2 190177.0 لضواغط متوازنة متماثلة | | مقصورة مزدوجة قصيرة طويلة متكاملة ZL 2018 2 0294762.0 |
| |
الضاغط في هذه الصورة هو منتج غير قياسي. يوفر المنتج حلولًا مستقلة مصممة لمتطلبات الاستخدام المحددة للعملاء (معدل التدفق/النقاء/الضغط ، وبيئة الاستخدام ، والغرض الرئيسي ، ومتطلبات العميل الخاصة) ، من التصميم إلى تخصيص المنتج.
الشكل الهيكلي: D-type/m-type/s-type/w-type/v-type/z-type
طريقة التبريد: تبريد الماء/تبريد الهواء/تبريد مختلط
نموذج التثبيت: نوع ثابت/محمول/مثبت/مقصورة/مقصورة
وضع القيادة: محرك المحرك/محرك الديزل البدء
النقل: البحر/الهواء/الأرض
التغليف:
 |  |  |
| المقصورة المعدنية | صندوق خشبي | مقصورة مقاومة للصوت |
 |  |  |
| Lanzhou Petrochemical Company 240000 Tonsyear Restoration Ethylene Production Projec | حقل زيت آذان في جنوب كازاخستان | شراء جفاف الغربال الجزيئي ، وتجديد الجليكول الإيثيلين وجهاز الحقن ، وتزلج غاز الوقود في مجال غاز أكيموم |
| لا. | نموذج | واسطة | معدل التدفق (NM3/H) | ضغط مدخل (mpa.g) | ضغط العادم (mpa.g) | السرعة (ص/دقيقة) | طاقة المحرك (KW) | طريقة التبريد | الأبعاد العامة (مم) | الأوزان (كغ) |
| 1 | SF-10/250 | هواء | 600 | الغلاف الجوي | 25.0 | 1330 | 258.5 (ديزل) | مبرد بالهواء | 7000*2200*2200 | 8500 |
| 2 | SF-10/150 | هواء | 600 | الغلاف الجوي | 15.0 | 1330 | 258.5 (ديزل) | مبرد بالهواء | 7000*2200*2200 | 8500 |
| 3 | SF-7.5/250 | هواء | 450 | الغلاف الجوي | 25.0 | 980 | 160 (ديزل) | مبرد بالهواء | 6500*2200*2200 | 7000 |
| 4 | SF-7.5/150 | هواء | 450 | الغلاف الجوي | 15.0 | 980 | 132 (ديزل) | مبرد بالهواء | 6500*2200*2200 | 7000 |
| 5 | SF-8.5/250 | هواء | 510 | الغلاف الجوي | 15.0 | 980 | 200 (ديزل) | مبرد بالهواء | 7000*2200*2200 | 8500 |
| 6 | W-10/60 | هواء | 600 | الغلاف الجوي | 6.0 | 1330 | 132 (ديزل) | مبرد بالهواء | 6000*2200*2200 | 7000 |
قضية المشروع
 |  |  |

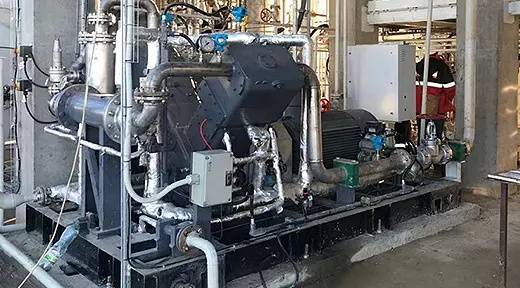

| مشروع أوكرانيا | شركة بكين هونغك تشينغنغ للتكنولوجيا المحدودة | Ningxia Zhongneng New Materials Engineering |
يتفوق الضاغط اللولبي في الضغط المنخفض والتدفق العالي مع الحد الأدنى من فقدان الطاقة، بينما يتخصص الضاغط المكبس في تعزيز الضغط العالي. يؤدي تقسيم العمل هذا إلى تقليل نسبة الضغط لكل مرحلة، مما يقلل من توليد الحرارة واستهلاك الطاقة بنسبة 25% مقارنةً بالضواغط المكبسية أحادية المرحلة. كما يقلل التصميم من تآكل مكونات المكبس، مما يزيد من عمرها الافتراضي.
تتطلب مجموعة الدوار اللولبي إجراء فحص كل 10000 ساعة تشغيل ، في حين تحتاج حلقات المكبس والصمامات إلى الاستبدال كل 8000 ساعة . يجب تغيير مرشحات تنقية الهواء (إزالة الزيت والجسيمات) كل 2000 ساعة للحفاظ على جودة الهواء. يتطلب محرك VSD صيانة روتينية كل 5000 ساعة .
نعم. نحن نقدم ترقيات اختيارية، بما في ذلك مرشح HEPA لإزالة الجسيمات (حتى 0.1 ميكرومتر) ومجفف الغربال الجزيئي لنقاط الندى المنخفضة (منخفضة تصل إلى -40 درجة مئوية ). تناسب هذه التخصيصات صناعات مثل الأدوية أو الإلكترونيات التي تتطلب معايير أكثر صرامة لنقاء الهواء.
يتطلب الضاغط سطحًا مسطحًا وحاملاً ( 500 كجم/م² على الأقل ) ومصدر طاقة 380 فولت/3 مراحل. بالنسبة للتركيب في الهواء الطلق، يوصى باستخدام غطاء مقاوم للعوامل الجوية، ولكن الوحدة نفسها حاصلة على تصنيف IP54 لمقاومة الغبار والماء. هناك حاجة إلى تدفق هواء تبريد يبلغ 150 مترًا مكعبًا / دقيقة للحفاظ على درجات حرارة التشغيل المثالية.
