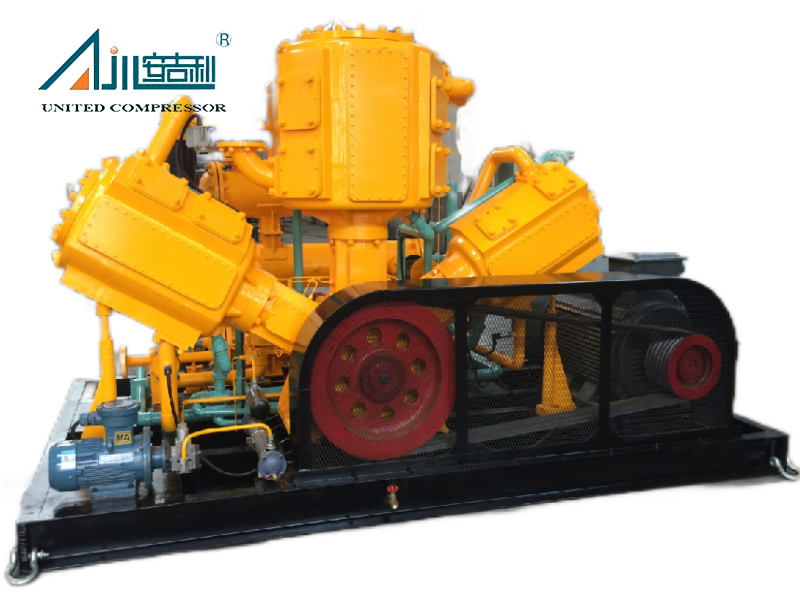

تم تصنيع بواسطة ضاغط الهواء عالي الضغط WW-3/40 شركة Bengbu United Compressor ، وهي إحدى الشركات الرائدة في توريد المعدات الصناعية في الصين، وهو حل متطور تم تصميمه للسيناريوهات عالية الطلب التي تتطلب ضغط هواء مستقرًا وفعالًا. إنه يدمج تقنية الضغط المتقدمة ثلاثية المراحل، ويتميز بهيكل مكبس أحادي الفعل على شكل حرف W، مبرد بالهواء. تم ترتيب ست أسطوانات في تكوين W مزدوج (بزاوية 60 درجة بين محاور الأسطوانات)، مما يضمن التوازن التشغيلي الأمثل ويقلل بشكل كبير من الاهتزاز - وهو أمر بالغ الأهمية للاستخدام الصناعي على المدى الطويل.
في جوهر أدائها، توفر WW-3/40 مواصفات مثيرة للإعجاب: قدرة معالجة تبلغ 3 م³/دقيقة (180 م³/ساعة) ، وضغط مدخل الضغط الجوي، ودرجة حرارة مدخل درجة الحرارة المحيطة، وضغط العادم 4 ميجا باسكال (قياس الضغط). يتم تشغيل هذه الوحدة القوية بواسطة محرك ديزل YC6A210L-D20 يعمل بسرعة 1500 دورة/دقيقة ويوفر 185 كيلووات من طاقة المحرك الرئيسي، مما يضمن إنتاجًا ثابتًا حتى في البيئات القاسية مثل حقول النفط النائية أو مواقع التصنيع الثقيلة. ويدعم تصميمه المعياري كلاً من التطبيقات الثابتة والمتنقلة، مما يجعله قابلاً للتكيف مع الاحتياجات التشغيلية المتنوعة.
تم تصميم WW -3/40 لمقاومة التآكل الناتج عن الصناعة. يتيح نظام الضغط ثلاثي المراحل - مع أسطوانتين في كل مرحلة - تراكم الضغط تدريجيًا، مما يزيد من الكفاءة مع تقليل الضغط على المكونات. يعمل التصميم سداسي الأسطوانات على شكل حرف W، المقترن بأوزان متوازنة على العمود المرفقي، على تقليل لحظات القصور الذاتي، وتقليل الاهتزاز وإطالة عمر الأجزاء المهمة. علبة المرافق، المصنوعة من الحديد الزهر الرمادي عالي الجودة، تخزن زيت التشحيم من أجل التشغيل السلس وتتضمن واجهات أساسية: مصارف الزيت، ومنافذ قياس درجة الحرارة، ومنافذ التنفس. يمنع هيكل الجسم الأوسط المزدوج تلوث الزيت في الأسطوانة، مما يضمن إخراج الهواء النظيف - وهي ميزة رئيسية للتطبيقات التي تتطلب نقاء هواء عاليًا.
يعطي هذا الضاغط الأولوية للكفاءة التشغيلية وسهولة الصيانة. إن تصميمه الذي يتم تبريده بالهواء يلغي الحاجة إلى أنظمة تبريد المياه المعقدة، مما يؤدي إلى تبسيط عملية التركيب وخفض تكاليف التشغيل. مع وجود عدد أقل من الأجزاء المعرضة للخطر، يعمل WW-3/40 بمستويات ضوضاء منخفضة (بفضل المكونات المتوازنة) ويتطلب الحد الأدنى من الصيانة، مما يقلل من وقت التوقف عن العمل للعمليات الصناعية. تعمل ميزات الأتمتة على تحسين سهولة الاستخدام، مما يسمح بالتكامل السلس في سير العمل الحالي. يتم تركيب الوحدة بأكملها - بما في ذلك المعدات الرئيسية والمساعدة - على مزلقة، مما يضمن التشغيل السلس وسهولة النقل للمشاريع في الموقع.
لتلبية المتطلبات الصناعية المتنوعة، يوفر WW-3/40 تخصيصًا مرنًا:
• النماذج الهيكلية: اختر من بين تكوينات النوع D، أو النوع M، أو النوع S، أو النوع V، أو النوع Z لتتناسب مع تخطيط الموقع وقيود المساحة.
• طرق التبريد: حدد أنظمة التبريد المبردة بالهواء (القياسية)، أو المبردة بالماء، أو أنظمة التبريد المختلطة بناءً على المناخ المحلي واحتياجات الكفاءة.
• أنواع التثبيت: اختر الإعدادات الثابتة، أو المتنقلة، أو المثبتة على الانزلاق، أو من نوع المقصورة، والتكيف مع المرافق الثابتة أو العمل عن بعد في الموقع.
• خيارات القيادة: يمكن استبدال محرك الديزل القياسي بنظام يعمل بمحرك، اعتمادًا على توفر الطاقة في موقع المشروع.
• التغليف والنقل: تشمل الخيارات النقل البحري أو الجوي أو البري، مع التغليف في كبائن معدنية أو صناديق خشبية أو كبائن عازلة للصوت.
يتضمن WW -3/40 تقنيات خاصة مدعومة ببراءات اختراع نماذج المنفعة الصينية، مما يضمن أداءً موثوقًا به:
• الغلاف الواقي لقضيب المكبس (رقم براءة الاختراع: ZL 2017 2 1907021.7 )
• جهاز دعم حلقة المكبس (رقم براءة الاختراع: ZL 2018 2 0294776.2 )
• مكبس المدى للضواغط المتوازنة المتماثلة (رقم براءة الاختراع: ZL 2017 2 190177.0 )
• حجرة مزدوجة مدمجة طويلة وقصيرة (رقم براءة الاختراع: ZL 2018 2 0294762.0 )
 |  |  |  |
| يتمتع بكفاءة عالية وموثوقية قوية ودرجة عالية من الأتمتة ؛ | أجزاء أقل ضعفا ، انخفاض الاهتزاز ، ضوضاء منخفضة ، وسهولة التشغيل والصيانة | يتم تثبيت جميع المعدات الرئيسية والمساعد للضاغط على الزلاجة ، تعمل بسلاسة وموثوقة. إن التثبيت الكلي للزلاجة مريح لنقل وتركيب الضاغط | تم تصميم مكونات الماكينة بأكملها بعناية |
شهادات براءات الاختراع
 | A Piston Rod Thread Sleeve ZL 2017 2 1907021.7 | | جهاز دعم حلقة المكبس ZL 2018 2 0294776.2 | |
| مكبس النطاق ZL 2017 2 190177.0 لضواغط متوازنة متماثلة | | مقصورة مزدوجة قصيرة طويلة متكاملة ZL 2018 2 0294762.0 |
| |
تم تحسين ضاغط الهواء عالي الضغط WW-3/40 بشكل أساسي لمشاريع استخراج النفط ، حيث يتفوق في ثلاث عمليات رئيسية:
• اختبار ضغط خطوط الأنابيب: يوفر هواء مستقر عالي الضغط للتحقق من سلامة خطوط الأنابيب، مما يمنع التسربات في شبكات نقل النفط.
• كنس الخطوط: يزيل الحطام والملوثات من خطوط الأنابيب، مما يضمن تدفق النفط دون عائق والحفاظ على الكفاءة التشغيلية.
• عمليات رفع الغاز: يتم حقن الهواء عالي الضغط في آبار النفط لرفع النفط إلى السطح، مما يعزز معدلات الاستخلاص في الآبار الناضجة أو ذات الضغط المنخفض.
بعيدًا عن صناعة النفط، يعمل الضاغط كمصدر موثوق للغاز لأي مشروع يتطلب حجم هواء يصل إلى 3 متر مكعب/الدقيقة وضغط يصل إلى 4 ميجا باسكال (مع ضغط قابل للتعديل لسيناريوهات الطلب المنخفض). إن متانتها تجعلها مناسبة لقطاعات مثل التعدين (لأدوات الهواء المضغوط)، والتصنيع الثقيل (لتصنيع المعادن)، والبناء واسع النطاق (لرش الخرسانة)، حيث يكون الهواء ذو الضغط العالي الثابت ضروريًا.
 |  |  |
| المقصورة المعدنية | صندوق خشبي | مقصورة مقاومة للصوت |
 |  |  |
| Lanzhou Petrochemical Company 240000 Tonsyear Restoration Ethylene Production Projec | حقل زيت آذان في جنوب كازاخستان | شراء جفاف الغربال الجزيئي ، وتجديد الجليكول الإيثيلين وجهاز الحقن ، وتزلج غاز الوقود في مجال غاز أكيموم |
| لا. | نموذج | واسطة | معدل التدفق (NM3/H) | ضغط مدخل (mpa.g) | ضغط العادم (mpa.g) | السرعة (ص/دقيقة) | طاقة المحرك (KW) | طريقة التبريد | الأبعاد العامة (مم) | الأوزان (كغ) |
| 1 | SF-10/250 | هواء | 600 | الغلاف الجوي | 25.0 | 1330 | 258.5 (ديزل) | مبرد بالهواء | 7000*2200*2200 | 8500 |
| 2 | SF-10/150 | هواء | 600 | الغلاف الجوي | 15.0 | 1330 | 258.5 (ديزل) | مبرد بالهواء | 7000*2200*2200 | 8500 |
| 3 | SF-7.5/250 | هواء | 450 | الغلاف الجوي | 25.0 | 980 | 160 (ديزل) | مبرد بالهواء | 6500*2200*2200 | 7000 |
| 4 | SF-7.5/150 | هواء | 450 | الغلاف الجوي | 15.0 | 980 | 132 (ديزل) | مبرد بالهواء | 6500*2200*2200 | 7000 |
| 5 | SF-8.5/250 | هواء | 510 | الغلاف الجوي | 15.0 | 980 | 200 (ديزل) | مبرد بالهواء | 7000*2200*2200 | 8500 |
| 6 | W-10/60 | هواء | 600 | الغلاف الجوي | 6.0 | 1330 | 132 (ديزل) | مبرد بالهواء | 6000*2200*2200 | 7000 |
 |  |  |
| مشروع أوكرانيا | شركة بكين هونغك تشينغنغ للتكنولوجيا المحدودة | Ningxia Zhongneng New Materials Engineering |
تركز الصيانة الدورية على الحفاظ على الأداء وتتضمن فحص مستويات زيت التشحيم وفحص مرشحات الهواء بحثًا عن الانسدادات ومراقبة درجات حرارة الأسطوانة لمنع ارتفاع درجة الحرارة. يقلل التصميم المبسط للضاغط من احتياجات الصيانة، لكننا نوصي بإجراء عمليات فحص مجدولة كل 500 ساعة تشغيل لمعالجة المشكلات المحتملة بشكل استباقي وضمان الأداء الأمثل.
نعم. يتوافق ضاغط الهواء عالي الضغط WW -3/40 مع معايير السلامة والأداء الدولية الصارمة للمعدات الصناعية ذات الضغط العالي. وهو مدعوم بالعديد من براءات اختراع نماذج المنفعة الصينية (على سبيل المثال، ZL 2017 2 1907021.7 ) ويخضع لاختبارات المصنع الصارمة (بما في ذلك تسرب الضغط والتحقق من صحة الأداء) قبل التسليم. بالنسبة للمتطلبات الإقليمية (مثل CE وISO)، يمكن توفير شهادات إضافية عند الطلب.
قطعاً. في حين أن WW-3/40 مصمم لتحقيق أقصى ضغط للعادم يبلغ 4 ميجا باسكال ، فإن إعدادات الضغط الخاصة به قابلة للتعديل لاستيعاب التطبيقات ذات الطلب المنخفض. تسمح هذه المرونة له بالتكيف مع مهام مثل تشغيل الأدوات الهوائية الصغيرة أو نفخ المعدات الكبيرة، مما يلغي الحاجة إلى ضاغط منفصل.
