ضاغط الأمونيا الخالي من الزيت ZW-1.5/16-24 عبارة عن ضاغط مكبس ترددي من النوع Z مصمم لضغط غاز الأمونيا في محطات التبريد الصناعية وأنظمة معالجة الغاز.
باستخدام الأمونيا كوسيط عمل، يعد هذا الضاغط مناسبًا للتطبيقات التي تتطلب ضغط غاز نظيفًا وتحكمًا مستقرًا في الضغط وتشغيلًا مستمرًا. يتم استخدامه على نطاق واسع في أنظمة تبريد الأمونيا، والمصانع الكيماوية، ومرافق تخزين الأمونيا، وعمليات تداول الغاز الصناعي.
يوفر الضاغط سعة تدفق تبلغ 1.5 متر مكعب/دقيقة، مع ضغط مدخل يبلغ 1.6 ميجا باسكال.جي وضغط تفريغ يبلغ 2.4 ميجا باسكال. مجهزة بمحرك بقدرة 30 كيلو واط، فهي تعتمد نظام تبريد بالماء، وتصميم تشحيم خالي من الزيت، وهيكل مكبس ترددي من النوع Z، وتكوين ضغط بصفين وثلاث مراحل.
التصميم المدمج يجعل ZW-1.5/16-24 مناسبًا للمشروعات الصناعية التي تتطلب ضغطًا موثوقًا للأمونيا مع مساحة تركيب محدودة.
تم تصميم الضاغط بشكل أساسي للأنظمة التي يلزم فيها تدوير غاز الأمونيا أو استعادته أو نقله تحت ظروف ضغط خاضعة للرقابة.
تشمل العمليات النموذجية ما يلي:
• تداول الأمونيا في أنظمة التبريد
• نقل الغاز بين معدات الأمونيا
• موازنة الضغط في أنظمة تخزين الأمونيا
• استعادة الأمونيا أثناء تشغيل المعدات
• معالجة الغاز في عمليات الإنتاج الكيميائي
يسلط الضوء على التصميم
يقلل نظام التشحيم الخالي من الزيت من خطر دخول الزيت إلى الغاز المضغوط، مما يساعد في الحفاظ على ظروف غاز الأمونيا النظيفة.
يعمل التصميم المبرد بالماء على تحسين إدارة الحرارة أثناء التشغيل المستمر ويدعم الأداء المستقر للضاغط.
يوفر الهيكل الترددي من النوع Z تصميمًا مدمجًا للمعدات مع الحفاظ على أداء ضغط موثوق به.
يسمح ترتيب الضغط المكون من صفين وثلاث مراحل بزيادة تدريجية في الضغط، مما يقلل من حمل الضغط بين المراحل.
| غلاف واقي لقضيب المكبس ZL 2017 2 1907021.7 |
| جهاز دعم حلقة المكبس ZL 2018 2 0294776.2 | |
| مكبس نطاق ZL 2017 2 190177.0 للضواغط المتوازنة المتماثلة |
| مقصورة مزدوجة طويلة وقصيرة مدمجة ZL 2018 2 0294762.0 |
|
|

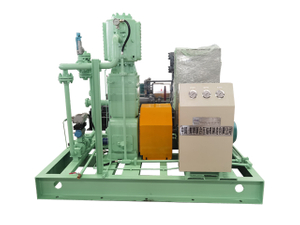

الضاغط الموجود في هذه الصورة منتج غير قياسي. يوفر المنتج حلولاً مستقلة مصممة وفقًا لمتطلبات الاستخدام المحددة للعملاء (معدل التدفق/النقاء/الضغط، وبيئة الاستخدام، والغرض الرئيسي، والمتطلبات الخاصة بالعميل)، بدءًا من التصميم وحتى تخصيص المنتج.
الشكل الهيكلي: نوع D/نوع M/نوع S/نوع W/نوع V/نوع Z
طريقة التبريد: تبريد الماء/تبريد الهواء/التبريد المختلط
شكل التثبيت: ثابت / متنقل / مثبت / نوع الكابينة
وضع القيادة: تشغيل المحرك/محرك الديزل
النقل: بحري/جوي/بري
التعبئة والتغليف:
|
|
|
كابينة معدنية | صندوق خشبي | كابينة عازلة للصوت |
|
|
|
استعادة الطاقة الإنتاجية لشركة لانتشو للبتروكيماويات بقدرة 240 ألف طن من الإيثيلين - مشروع إضافة مرافق تفريغ البوتادين و1-بوتين | حقل أليبك النفطي في جنوب كازاخستان | شراء الغربال الجزيئي لتجفيف الماء، وجهاز تجديد وحقن جلايكول الإيثيلين، وجرافة غاز الوقود في حقل غاز أكيموم |
لا. | نموذج | واسطة | معدل التدفق | ضغط | قوة | أولينج ميث | الأبعاد | الأوزان | |
1 | ZW-0.8/(4.5～15)-(12.5～23) | الأمونيا الصناعية | 0.8 | 1.25~2.3 | 15 | تبريد الهواء | 1650×650×1050 | 550 | |
2 | زو-0.8/10-16 | الأيزوبيوتان | 0.8 | 1.6 | 11 | تبريد الهواء | 1650×650×1150 | 450 | |
3 | زو-0.8/10-16 | الغاز المسال | 0.8 | 1.6 | 11 | تبريد الهواء | 1750×900×1250 | 1200 | |
4 | زو-0.8/16-24 | غاز الأمونيا | 0.8 | 2.4 | 15 | تبريد الهواء | 1800×950×1250 | 1300 | |
5 | ZW-1.0/(1～10)-(5～14) | كلوريد الميثيلين | 1.0 | 0.5~1.4 | 15 | تبريد الهواء | 1700×850×1050 | 600 | |
6 | ZW-1.0/(1～6)-(4～9) | ثنائي ميثيل أمين | 1.0 | 0.4~0.9 | 15 | تبريد الهواء | 1700×850×1050 | 600 | |
7 | ZW-1. 1/10-15 | غاز الأمونيا | 1.1 | 1.5 | 15 | تبريد الهواء | 1700×850×1100 | 700 | |
8 | ZW-1. 1/10-16 | الغاز المسال | 1.1 | 1.6 | 15 | تبريد الهواء | 1800×950×1250 | 1300 | |
9 | ZW-1. 1/16-24 | غاز الأمونيا | 1.1 | 2.4 | 22 | تبريد الهواء | 1650×850×1050 | 750 | |
10 | ZW-1. 1/16-24 | غاز الأمونيا | 1.1 | 2.4 | 22 | تبريد الهواء | 1850×950×1300 | 1400 | |
تم تصميم الضاغط خصيصًا لضغط غاز الأمونيا مع التشحيم الخالي من الزيت والتشغيل المبرد بالماء، مما يساعد على تلبية متطلبات أنظمة التبريد.
يوفر ZW-1.5/16-24 قدرة تدفق تبلغ 1.5 متر مكعب/دقيقة، مع ضغط مدخل يبلغ 1.6 ميجا باسكال وضغط تفريغ يبلغ 2.4 ميجا باسكال.
يساعد الضغط الخالي من الزيت على تقليل مخاطر التلوث ويدعم التعامل مع الغاز النظيف في تطبيقات الأمونيا.
يمكن تقييم تكوين الضاغط وتخصيصه وفقًا لخصائص الغاز المختلفة ومتطلبات التشغيل.
