كحل رئيسي من Bengbu United Compressor ، تم تصميم ضاغط الغاز الطبيعي DWF-4.1/(18-25)-45 لضغط الغاز الطبيعي ونقله وتخزينه بكفاءة. لقد تم تصميمه لتلبية المتطلبات الصارمة لقطاع الطاقة، مع التركيز على الموثوقية والكفاءة والقدرة على التكيف مع تركيبات الغاز الطبيعي المتنوعة - مما يجعله مثاليًا لشبكات خطوط الأنابيب ومحطات الغاز الطبيعي المضغوط وعمليات حقول النفط.
تميزه المعلمات التقنية الرئيسية لـ DWF-4.1/(18-25)-45 عن بعضها البعض: معدل تدفق معالجة يبلغ 500 نيوتن متر مكعب/ساعة ، ونطاق ضغط مدخل يبلغ 1.8-2.5 ميجا باسكال ، ودرجة حرارة مدخل تبلغ ≥ 40 درجة مئوية ، وضغط عادم يبلغ 4.5 ميجا باسكال . يتم تشغيله بواسطة محرك رئيسي بقدرة 110 كيلووات ، مما يوفر طاقة ثابتة مع تحسين استهلاك الطاقة. أبعاد الضاغط - ~ 5500 × 2200 × 2000 مم - ووزن ~ 7 طن قابلية النقل (من خلال تصميم مثبت على الانزلاق) مع ثبات للعمليات طويلة المدى. إنها تعتمد هيكلًا من النوع D (توازن متماثل)، ونظام تبريد بالماء، وتزييت خالٍ من الزيت، مقترنًا بضغط من صفين وثلاث مراحل لضمان التعامل الفعال مع الغاز والحد الأدنى من التلوث. تم تصميم الوحدة خصيصًا للغاز الطبيعي الذي يحتوي على CH₄ > 95% , H₂S ≥ 20 مجم/م3 , إجمالي الكبريت ≥ 270 مجم/م3 (محسوب على شكل كبريت)، وثاني أكسيد الكربون ≥ 3% ، ولا يوجد ماء حر، ومحتوى الغبار ≥ 5 مجم/م3 ، وقطر جسيمات الغبار ≥ 10 ميكرومتر.
يتميز DWF -4.1/(18-25)-45 بنظام ضغط مكبس ترددي مكون من صفين وثلاث مراحل، مما يتيح تراكم الضغط التدريجي ويزيد من الكفاءة. يقلل هذا التصميم من فقدان الطاقة ويضمن ضغطًا ثابتًا للإخراج - وهو أمر بالغ الأهمية لخطوط أنابيب الغاز الطبيعي، حيث يمنع اتساق الضغط انقطاع التدفق أو تلف المعدات. يعمل نظام التبريد المائي على تبديد الحرارة المتولدة أثناء الضغط بكفاءة، مما يحافظ على درجات حرارة التشغيل المثالية حتى في سيناريوهات التشغيل المستمر على مدار 24 ساعة طوال أيام الأسبوع، مما يلغي الحاجة إلى عمليات إيقاف التشغيل المتكررة.
تم تصميم المكونات الرئيسية لتحمل الخصائص الفريدة للغاز الطبيعي:
• علبة المرافق: مصنوعة من حديد الزهر الرمادي عالي الجودة، وهي تقوم بتخزين زيت التشحيم وتتضمن واجهات لمراقبة مستوى الزيت، وحقن الزيت، وقياس درجة الحرارة - مما يؤدي إلى تبسيط عملية الصيانة وضمان التشغيل السلس.
• الأسطوانة ورأس الأسطوانة: مصنوعة من الحديد الزهر الرمادي أو الفولاذ المطروق، وهذه الأجزاء تقاوم التآكل الناتج عن مكونات الغاز الطبيعي (مثل H₂S) وتتحمل الضغط العالي، مما يضمن الموثوقية على المدى الطويل.
• هيكل الجسم الأوسط المزدوج: يمنع زيت التشحيم من الدخول إلى الأسطوانة، مما يضمن إخراج الغاز الطبيعي النظيف وتجنب التلوث الذي قد يؤدي إلى تلف المعدات النهائية (مثل خطوط الأنابيب أو صهاريج التخزين أو محركات المركبات التي تعمل بالغاز الطبيعي المضغوط).

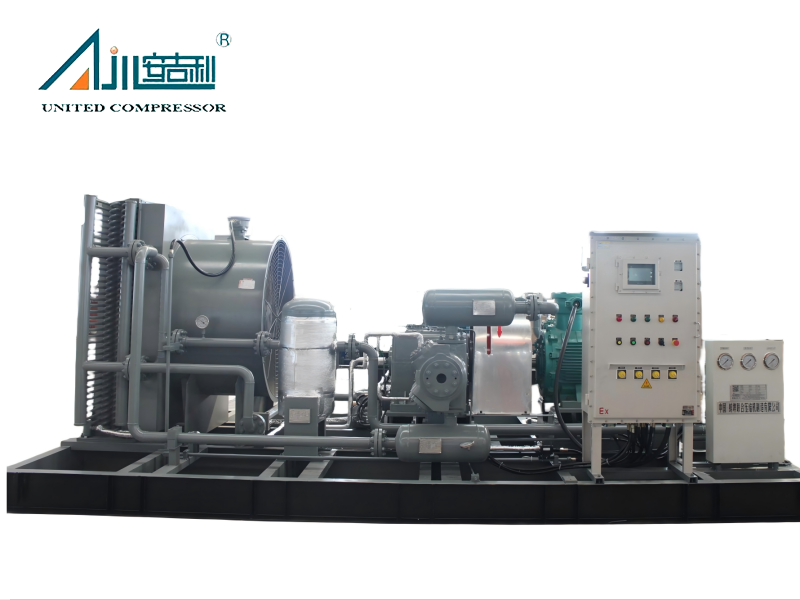

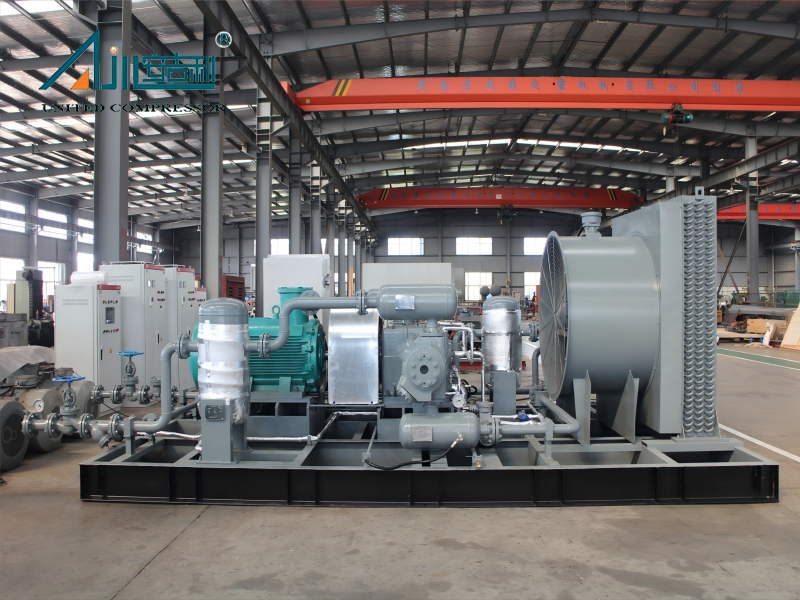

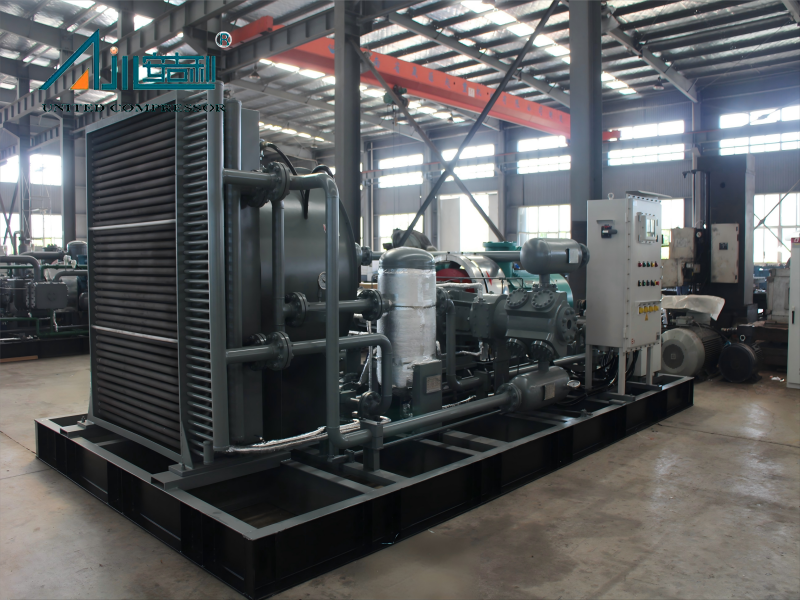

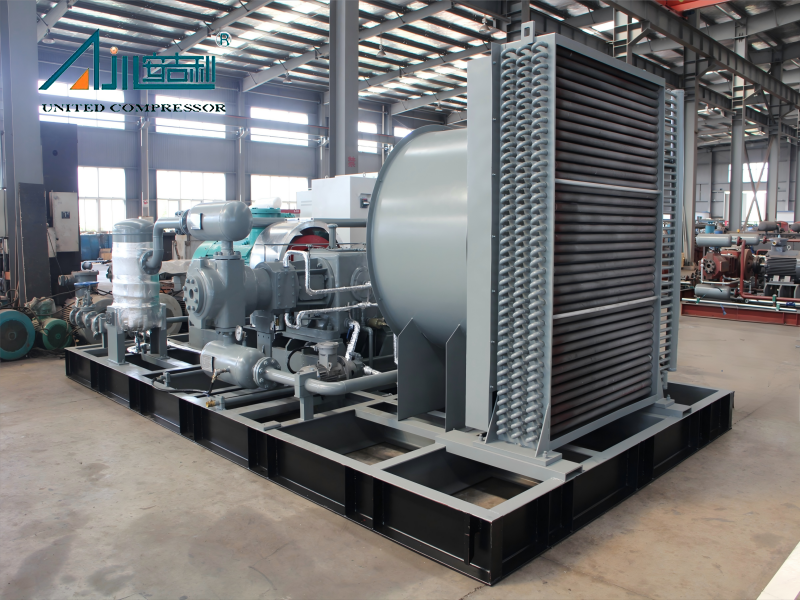

تم تركيب الوحدة بأكملها - بما في ذلك الضاغط الرئيسي والمحرك والمعدات المساعدة - على مزلقة، مما يتيح سهولة النقل عبر البر أو البحر أو الجو. يعمل هذا التصميم على تبسيط عملية التثبيت في الموقع، حيث يوفر الانزلاق قاعدة ثابتة ومكونات تمت محاذاتها مسبقًا، مما يقلل من وقت الإعداد وتكاليف العمالة. يعمل الضاغط بمستويات اهتزاز وضوضاء منخفضة، مما يعزز سلامة وراحة المشغل. يمكن الوصول بسهولة إلى نقاط الصيانة المهمة (على سبيل المثال، منافذ تصريف الزيت، والوصول إلى الفلتر)، باستخدام صمام كروي يدوي لتصريف زيت علبة المرافق لتسهيل الصيانة الروتينية.
للتكيف مع احتياجات المشروع المتنوعة، يوفر DWF-4.1/(18-25)-45 تخصيصًا مرنًا:
• النماذج الهيكلية: اختر من النوع D (قياسي)، أو النوع M، أو النوع S، أو النوع W، أو النوع V، أو النوع Z لمطابقة تخطيط الموقع وقيود المساحة.

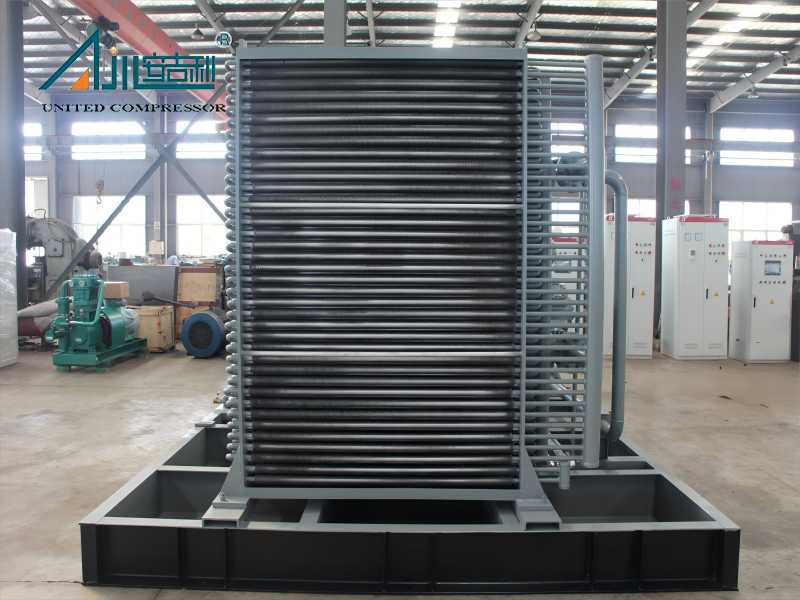

• طرق التبريد: اختر أنظمة التبريد بالمياه (القياسية)، أو بالهواء، أو أنظمة التبريد المختلطة بناءً على توفر المياه المحلية والمناخ (على سبيل المثال، تبريد الهواء للمناطق القاحلة).
• أنواع التثبيت: اختر إعدادات ثابتة أو متنقلة أو محمولة على انزلاق (قياسية) أو من نوع المقصورة للمرافق الثابتة (مثل محطات الغاز الطبيعي المضغوط) أو المشاريع المتنقلة (مثل استعادة الغاز في الحقل).
• أوضاع القيادة: يمكن استبدال النظام القياسي الذي يعمل بمحرك بمحرك ديزل، وهو مثالي لحقول النفط البعيدة أو مواقع الغاز ذات الوصول المحدود إلى الشبكة.
يشتمل الضاغط على تقنيات خاصة مدعومة ببراءات اختراع نماذج المنفعة الصينية، مما يعزز الأداء والمتانة:
• الغلاف الواقي لقضيب المكبس (رقم براءة الاختراع: ZL 2017 2 1907021.7 )
• جهاز دعم حلقة المكبس (رقم براءة الاختراع: ZL 2018 2 0294776.2 )
• مكبس المدى للضواغط المتوازنة المتماثلة (رقم براءة الاختراع: ZL 2017 2 190177.0 )
• حجرة مزدوجة مدمجة طويلة وقصيرة (رقم براءة الاختراع: ZL 2018 2 0294762.0 )
يعد حلاً ضاغط الغاز الطبيعي DWF-4.1/(18-25)-45 متعدد الاستخدامات لقطاعي الطاقة والصناعة، مع تطبيقات أساسية تشمل:
• عمليات خطوط أنابيب الغاز الطبيعي : يعزز ضغط الغاز للنقل لمسافات طويلة، ويضمن التدفق المستمر عبر خطوط الأنابيب، ويدعم مرافق تخزين الغاز تحت الأرض (أمر بالغ الأهمية لتحقيق التوازن بين العرض والطلب أثناء ذروة الاستخدام).
• محطات الغاز الطبيعي المضغوط : ضغط الغاز الطبيعي إلى الضغط المطلوب (عادة 20-25 ميجا باسكال) لتخزين وإعادة تزويد مركبات الغاز الطبيعي بالوقود، مع إعدادات قابلة للتعديل لتتناسب مع احتياجات التدفق الخاصة بالمحطة.
• عمليات حقول النفط والغاز : تساعد في استعادة الغاز المصاحب (التقاط الغاز المنبعث أثناء استخراج النفط) وتصريف إنتاج الغاز، وتقليل النفايات وتعظيم الاستفادة من الموارد لمشغلي حقول النفط.
• دعم العمليات الصناعية : توفر الغاز الطبيعي المضغوط لمختلف المهام الصناعية، مثل التحريك في الصناعات الدوائية وصناعة التخمير، ونقل الغاز المضغوط في القطاعات الكيميائية، ونفخ الزجاجات في إنتاج الأغذية، وإزالة الغبار الجزئي في تصنيع الآلات.
 | A Piston Rod Thread Sleeve ZL 2017 2 1907021.7 | | جهاز دعم حلقة المكبس ZL 2018 2 0294776.2 | |
| مكبس النطاق ZL 2017 2 190177.0 لضواغط متوازنة متماثلة | | مقصورة مزدوجة قصيرة طويلة متكاملة ZL 2018 2 0294762.0 |
| |
| لا. | نموذج | واسطة | معدل التدفق (NM3/H) | ضغط العادم MPA （G) | طاقة المحرك (KW) | طريقة التبريد | الأبعاد العامة (مم) | الأوزان (كغ) |
| 1 | VF （D） -0.32/(30-200) -250 | الغاز الطبيعي | 1500 | 25 | 75 | مبرد بالهواء | 5538*2350*2438 | 9.5 |
| 2 | VF (D) -0.26/(30-200) -250 | الغاز الطبيعي | 1000 | 25 | 55 | 5538*2350*2438 | 9.5 | |
| 3 | ZFD-0. 1/(30-200) -250 | الغاز الطبيعي | 500 | 25 | 37 | 6500*2350*2450 | 5.5 | |
| 4 | DFD-3 [0.28]/(2-4) [25-200] -250 | الغاز الطبيعي | 1300 | 25 | 75 | 4050*3450*2100 | 12.5 | |
| 5 | MF-4/(7-11) -250 | الغاز الطبيعي | 1900-2880 | ~ | 355 | تبريد الهواء أو تبريد الماء | 6250*3200*3400 | 18 |
| 6 | DF-2/(10-15) -250 | الغاز الطبيعي | 1320-1920 | ~ | 250 | 6000*3200*3400 | 16 | |
| 7 | MF-3.2/(8-16) -250 | الغاز الطبيعي | 1700-3260 | ~ | 355 | 6250*3200*3400 | 18 | |
| 8 | MF-2.5/(14-25) -250 | الغاز الطبيعي | 2250-3900 | ~ | 355 | 6450*3200*3400 | 20 | |
| 9 | DF-1.55/(15-25) -250 | الغاز الطبيعي | 1500-2400 | ~ | 280 | 600*3200*3400 | 16 | |
| 10 | DF-1.45/(20-35) -250 | الغاز الطبيعي | 1800-3100 | ~ | 280 | 6050*3200*3400 | 16 | |
| 11 | MF-2/(20-30) -250 | الغاز الطبيعي | 2500-3700 | ~ | 355 | 6250*3200*3400 | 20 | |
| 12 | MF-1.8/(25-40) -250 | الغاز الطبيعي | 2800-4400 | ~ | 355 | 6250*3200*3400 | 18 | |
| 13 | MF-1.35/(30-45) -250 | الغاز الطبيعي | 2500-3700 | ~ | 315 | 6000*3200*3400 | 18 | |
| 14 | DF-1.3/(8-16) -250 | الغاز الطبيعي | 700-1320 | ~ | 160 | 6000*3200*3400 | 18 | |
| 15 | MF-1.5/(40-60) -250 | الغاز الطبيعي | 3700-5500 | ~ | 355 | 6250*3200*3400 | 16 | |
| 16 | MF-1.3/(50-85) -250 | الغاز الطبيعي | 3900-6700 | ~ | 355 | 6250*3200*3400 | 18 | |
| 17 | W-5.6/0.5-250 | الغاز الطبيعي | 500 | 25 | 160 | تبريد الماء | 5000*2300*2200 | 12 |
| 18 | DF-4.7/(1.5-2) -250 | الغاز الطبيعي | 700-840 | 25 | 185 | مبرد بالهواء | 6000*3200*3400 | 16 |
| 19 | W-3.6/(1.5-3) -250 | الغاز الطبيعي | 540-860 | 25 | 160 | تبريد الماء | 6200*2200*2200 | 12 |
| 20 | DF-3.85/(2-4) -250 | الغاز الطبيعي | 690-1150 | 25 | 185 | تبريد الهواء أو تبريد الماء | 6000*3200*3400 | 16 |
| 21 | MF-5/(2-4) -250 | الغاز الطبيعي | 900-1500 | 25 | 280 | 6250*3200*3400 | 18 | |
| 22 | MF-7.2/(3-4) -250 | الغاز الطبيعي | 1700-2160 | 25 | 355 | 6800*3200*3400 | 20 | |
| 23 | DF-2.86/(2-6) -250 | الغاز الطبيعي | 510 ~ 1200 | 25 | 185 | 6000*3200*3400 | 16 | |
| 24 | MF-4/(5-8) -250 | الغاز الطبيعي | 1400-2150 | 25 | 315 | 6250*3200*3400 | 18 | |
| 25 | DF-1.95/(6-12) -250 | الغاز الطبيعي | 820-1520 | 25 | 220 | 6000*3200*3400 | 16 | |
| 26 | DF-1.6/(8-16) -250 | الغاز الطبيعي | 860-1630 | 25 | 220 | 6000*3200*3400 | 16 | |
| 27 | DF-0.58/(15-25) -250 | الغاز الطبيعي | 550-900 | 25 | 90 | مبرد بالهواء | 6000*3200*3400 | 16 |
يستخدم في المقام الأول لتعزيز ونقل الغاز الطبيعي في شبكات خطوط الأنابيب. كما أنه يخدم الصناعات الصيدلانية والخلاصة (التحريك) ، والقطاعات الكيميائية (نقل الغاز المضغوط) ، وإنتاج الغذاء (صب الزجاجة) ، وتصنيع الآلات (إزالة الغبار جزء).
تركيب الغاز (Mol ٪): الغاز الطبيعي مع CH₄> 95 ٪ ، H₂s ≤ 20 ملغ/متر مكعب ، الكبريت الكلي (المحسوب كبريد) ≤ 270 ملغ/م ، CO₂ ≤ 3 ٪ ، لا ماء حر ، محتوى الغبار ≤ 5 ملغ/م ، وقطر جسيمات الغبار ≤ 10 ميكرون.
معدل التدفق: 500nm ³/h
ضغط المدخل: 1.8-2.5MPa. ز ؛
درجة حرارة المدخل: ≤ 40 درجة مئوية
ضغط العادم: 4.5mpa. ز ؛
طاقة المحرك الرئيسية: 110 كيلو واط
الأبعاد الإجمالية للجهاز: ~ 5500 × 2200 × 2000 مم
الكامل الوزن: ~ 7t
نعم. نحن نقدم حلولًا مصممة على أساس معدل التدفق والنقاء والضغط وبيئة الاستخدام ومتطلبات العملاء الأخرى - من التصميم إلى الإنتاج. تشمل الخيارات النماذج الهيكلية وطرق التبريد وأنواع التثبيت.
نعم ، إنها تحمل براءات اختراع صينية متعددة للمكونات الرئيسية ، مما يضمن الامتثال لمعايير الصناعة والأداء الموثوق به.
