ضاغط ZW-1/8-10 Isobutylene هو معدات صناعية عالية الأداء مصممة للتعامل الفعال مع غاز البترول المسال (LPG) وغيرها من المواد المتقلبة المنخفضة. يبرز هذا الضاغط من قبل Bengbu United ضاغط ، على موثوقيته وتنوعه ووظائفه المصممة خصيصًا ، مما يجعله خيارًا أفضل لمختلف التطبيقات الصناعية.
في جوهره ، يوفر ضاغط ZW-1.0/8-10 Isobutylene قدرة معالجة قدرها 1 متر مكعب/دقيقة ، ويعمل مع ضغط مدخل قدره 0.8mpa.g ودرجة حرارة مدخل ≤40 ℃ ، مع تحقيق ضغط عادم قدره 1mpa.g- يتم تشغيله بواسطة محرك رئيسي 15kw . يضمن تصميمه المدمج ، مع أبعاد إجمالية تبلغ ~ 1650 × 650 × 1050 مم والوزن الكلي حوالي 650 كجم ، تكاملًا سهلاً في الإعدادات الموجودة دون التضحية بالأداء.
يستخدم هذا الضاغط على نطاق واسع في محطات تخزين وتوزيع LPG ، ومحطات الخلط ، ومصانع التغويز ، ومرافق التعليب ، ومحطات التزود بالوقود في السيارات ، والتي تلبي العمليات الكبيرة والمتوسطة والصغيرة. إلى جانب LPG ، فإنه يتفوق في النقل السائل واستعادة الغاز المتبقي للمواد مثل البروبان والبوتان والبوتن ، وحتى النماذج المتغيرة يمكن أن تتعامل مع البروبيلين والأمونيا السائلة ، مما يجعلها أصولًا متعددة الاستخدامات عبر قطاعات المواد الكيميائية والطاقة.
تم تصميم ZW -1.0/8-10 لتحقيق أقصى قدر من الكفاءة، مع درجة عالية من الأتمتة التي تقلل من التدخل اليدوي وتقلل من الأخطاء. يعد تصميم التشحيم الخالي من الزيت ميزة بارزة: فهو يمنع اختلاط زيت الضاغط مع الوسط المعالج (على سبيل المثال، الأيزوبيوتيلين، غاز البترول المسال)، مما يضمن إنتاج غاز/سائل نقي يلبي معايير الصناعة الصارمة لجودة المنتج وسلامته. يعمل هيكل التوازن المتماثل من النوع D على تعزيز الكفاءة عن طريق تقليل الاهتزاز وموازنة الضغط التشغيلي، مما يطيل عمر المكونات الرئيسية مثل المكابس والأسطوانات.
مزايا التصميم
معايير السلامة العالية
المواد المخصصة والختم
عملية مستقرة ومستمرة
يستفيد المشغلون من التصميم المبسط لـ ZW-1.0/8-10 ، والذي يقلل من عدد الأجزاء القابلة للارتداء ويقلل من تكرار الصيانة. يؤدي هذا إلى خفض تكاليف الصيانة وتقليل وقت التوقف عن العمل، مما يحافظ على سير العمليات الصناعية بسلاسة. يعمل الضاغط بمستويات اهتزاز وضوضاء منخفضة (أقل من متوسطات الصناعة للمعدات المماثلة)، مما يخلق بيئة عمل أكثر أمانًا وراحة للعاملين في الموقع. تم تبسيط المهام الروتينية - مثل فحص الفلتر وفحص مستوى الزيت - مع سهولة الوصول إلى الأجزاء المهمة، مما يضمن أنه حتى المشغلين غير المتخصصين يمكنهم إجراء الصيانة الأساسية.
للتكيف مع المتطلبات الصناعية المتنوعة، توفر ZW-1.0/8-10 خيارات تخصيص واسعة النطاق:
• النماذج الهيكلية: اختر من بين تكوينات النوع D (قياسي)، أو النوع M، أو النوع S، أو النوع W، أو النوع V، أو النوع Z لتتناسب مع مساحة الموقع وتخطيطه.
• طرق التبريد: حدد أنظمة التبريد المبردة بالهواء (القياسية)، أو المبردة بالماء، أو أنظمة التبريد المختلطة بناءً على المناخ المحلي واحتياجات كفاءة التبريد.
• أنواع التثبيت: اختر الأجهزة الثابتة أو المتنقلة أو المثبتة على الانزلاق أو من النوع المقصور، بحيث تتكيف مع المرافق الثابتة (مثل محطات تخزين غاز البترول المسال) أو المشاريع المتنقلة في الموقع (مثل النقل الكيميائي المؤقت).
• أوضاع القيادة: يمكن استبدال النظام القياسي الذي يعمل بمحرك بمحرك ديزل، اعتمادًا على توفر الطاقة في المواقع النائية.
مناسب للبيوتان والأيزوبيوتان والبوتادين والأيزوبرين
مصممة للغازات السامة والمسببة للتآكل
اختيار صارم للمواد والختم
نظرًا لتركيزه على غاز البترول المسال والمواد منخفضة الغليان، يتضمن ZW-1.0/8-10 عناصر تصميم تتمحور حول السلامة. يمنع هيكل الجسم الأوسط المزدوج الزيت من الدخول إلى الأسطوانة، مما يزيل خطر تلوث الزيت الذي قد يؤدي إلى الاحتراق أو تحلل المادة المتوسطة. الأسطوانة ورأس الأسطوانة - المصنوعان من الحديد الزهر الرمادي أو الفولاذ المطروق - مقاومان للضغط والتآكل، ويتحملان الخواص الكيميائية للوسائط المتطايرة مثل الأيزوبيوتيلين أو البروبان. بالنسبة للبيئات الخطرة، تتوفر تعديلات مقاومة للانفجار (على سبيل المثال، المحركات المقاومة للانفجار، وصمامات تخفيف الضغط) كخيار.
تطبيقات الغاز الكيميائي
مختلط البيوتان / الأيزوبيوتان / ن-بنتان
كلوريد الفينيل / كلورو ميثان
أكسيد الإيثيلين / أكسيد البروبيلين
ثنائي ميثيل أمين
يستخدم ضاغط الأيزوبيوتيلين ZW-1.0/8-10 على نطاق واسع في القطاعات التي تركز على غاز البترول المسال ومعالجة المواد المتطايرة، مع التطبيقات الرئيسية بما في ذلك:
• محطات تخزين وتوزيع غاز البترول المسال : تسهل عملية تحميل وتفريغ وصب غاز البترول المسال، بالإضافة إلى استعادة الغاز المتبقي لتقليل النفايات وضمان السلامة.
• محطات خلط غاز البترول المسال : توفر ضغطًا ثابتًا لمزج غاز البترول المسال مع الغازات الأخرى (مثل البروبان)، والحفاظ على نسب خليط ثابتة للاستخدام السكني أو الصناعي.
• مصانع التغويز ومرافق التعليب : يدعم تغويز غاز البترول المسال السائل وتعليب الغازات المضغوطة في أسطوانات للبيع بالتجزئة (على سبيل المثال، وقود التخييم) أو التطبيقات الصناعية.
• محطات تزويد السيارات بالوقود : توفر غاز البترول المسال المضغوط لتزويد المركبات بالوقود، مع إعدادات ضغط قابلة للتعديل لتتناسب مع متطلبات محرك السيارة المختلفة.
 | A Piston Rod Thread Sleeve ZL 2017 2 1907021.7 | | جهاز دعم حلقة المكبس ZL 2018 2 0294776.2 | |
| مكبس النطاق ZL 2017 2 190177.0 لضواغط متوازنة متماثلة | | مقصورة مزدوجة قصيرة طويلة متكاملة ZL 2018 2 0294762.0 |
| |

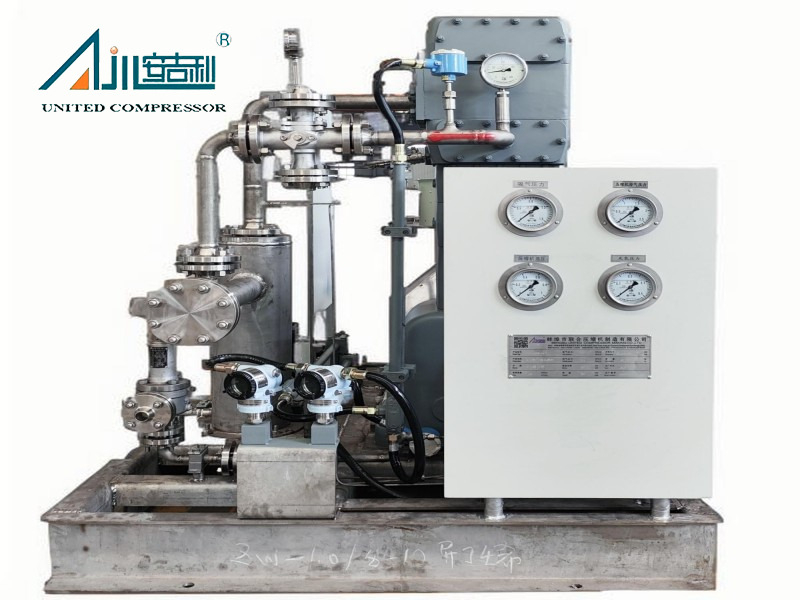

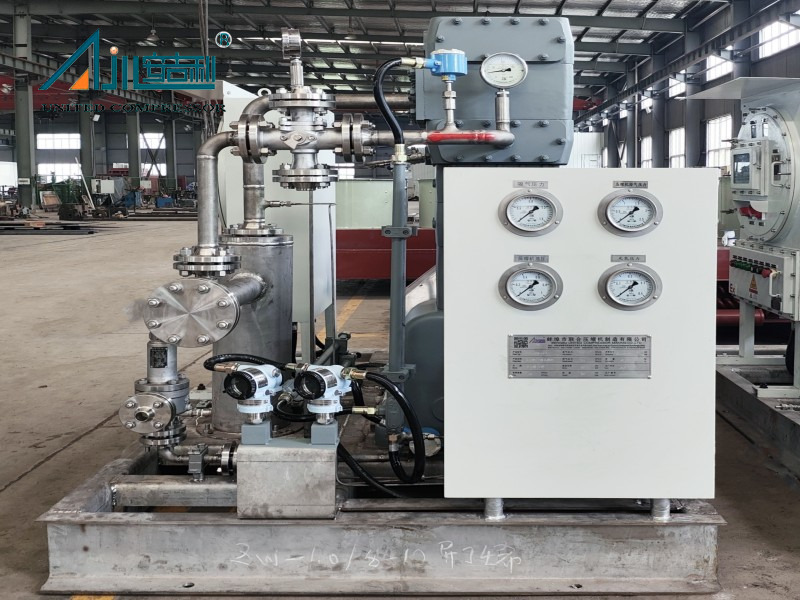

الضاغط في هذه الصورة هو منتج غير قياسي. يوفر المنتج حلولًا مستقلة مصممة لمتطلبات الاستخدام المحددة للعملاء (معدل التدفق/النقاء/الضغط ، وبيئة الاستخدام ، والغرض الرئيسي ، ومتطلبات العميل الخاصة) ، من التصميم إلى تخصيص المنتج.
الشكل الهيكلي: D-type/m-type/s-type/w-type/v-type/z-type
طريقة التبريد: تبريد الماء/تبريد الهواء/تبريد مختلط
نموذج التثبيت: نوع ثابت/محمول/مثبت/مقصورة/مقصورة
وضع القيادة: محرك المحرك/محرك الديزل البدء
النقل: البحر/الهواء/الأرض
التغليف:
 |  |  |
| المقصورة المعدنية | صندوق خشبي | مقصورة مقاومة للصوت |
| لا. | نموذج | واسطة | معدل التدفق (NM3/H) | ضغط العادم MPA （G) |  طاقة المحرك (KW) | أولينج ميث | الأبعاد العامة (مم) | الأوزان (كغ) | |
| 1 | ZW-0.8/（4.5 ～ 15）-（12.5 ～ 23） | الأمونيا الصناعية | 0.8 | 1.25 ～ 2.3 | 15 | مبرد بالهواء | 1650 × 650 × 1050 | 550 | |
| 2 | ZW-0.8/10-16 | Isobutane | 0.8 | 1.6 | 11 | مبرد بالهواء | 1650 × 650 × 1150 | 450 | |
| 3 | ZW-0.8/10-16 | الغاز المسال | 0.8 | 1.6 | 11 | مبرد بالهواء | 1750 × 900 × 1250 | 1200 | |
| 4 | ZW-0.8/16-24 | غاز الأمونيا | 0.8 | 2.4 | 15 | مبرد بالهواء | 1800 × 950 × 1250 | 1300 | |
| 5 | ZW-1.0/（1 ～ 10）-（5 ～ 14） | كلوريد الميثيلين | 1.0 | 0.5 ～ 1.4 | 15 | مبرد بالهواء | 1700 × 850 × 1050 | 600 | |
| 6 | ZW-1.0/（1 ～ 6）-（4 ～ 9） | ثنائي ميثيل أمين | 1.0 | 0.4 ～ 0.9 | 15 | مبرد بالهواء | 1700 × 850 × 1050 | 600 | |
| 7 | ZW-1. 1/10-15 | غاز الأمونيا | 1.1 | 1.5 | 15 | مبرد بالهواء | 1700 × 850 × 1100 | 700 | |
| 8 | ZW-1. 1/10-16 | الغاز المسال | 1.1 | 1.6 | 15 | مبرد بالهواء | 1800 × 950 × 1250 | 1300 | |
| 9 | ZW-1. 1/16-24 | غاز الأمونيا | 1.1 | 2.4 | 22 | مبرد بالهواء | 1650 × 850 × 1050 | 750 | |
| 10 | ZW-1. 1/16-24 | غاز الأمونيا | 1.1 | 2.4 | 22 | مبرد بالهواء | 1850 × 950 × 1300 | 1400 | |
| 11 | ZW-1.5/10-16 | الغاز المسال | 1.5 | 1.6 | 22 | مبرد بالهواء | 1850 × 950 × 1300 | 1400 | |
| 12 | ZW-1.5/16-24 | غاز الأمونيا | 1.5 | 2.4 | 30 | مبرد بالهواء | 1900 × 980 × 1300 | 1500 | |
| 13 | ZW-2.0/10-16 | Isobutylene | 2.0 | 1.6 | 36 | مبرد بالهواء | 1900 × 900 × 1200 | 900 | |
| 14 | ZW-3.0/10-16 | الغاز المسال | 3.0 | 1.6 | 45 | مبرد بالهواء | 2200 × 1400 × 1750 | 2000 | |
| 15 | DW-3.0/10-15 | غاز الأمونيا | 3.0 | 1 ～ 1.5 | 45 | طلاء الماء | D3200 × 2200 × 1700 | 3500 | |
| 16 | PW-2.2/(3.98 ～ 14.6)-(7.5 ～ 18. 1) | غاز الأمونيا | 2.2 | 0.75 ～ 1.8 | 30 | تبريد الماء | 2300 × 1500 × 1800 | 2500 | |
| 17 | VW-6.0/10-16 | الغاز المسال | 6.0 | 1.6 | 75 | طلاء الماء | D 2800 × 1700 × 1700 | 3000 | |
| 18 | VW-8.0/10-16 | الغاز المسال | 8.0 | 1.6 | 110 | طلاء الماء | D 2800 × 1800 × 1800 | 4500 | |
| 19 | ZW-0.5/（3.5 ～ 5.8）-（7.2 ～ 9.5） | الميثيلامين | 0.5 | 0.72 ～ 0.95 | 7.5 | تبريد الماء | 1650 × 700 × 1100 | 700 | |
| 20 | ZW-0.8/（0 ～ 3.5）-（3 ～ 6.5） | كلوريد الفينيل | 0.8 | 0.3 ～ 0.65 | 11 | تبريد الماء | 1650 × 650 × 1150 | 650 | |
| 21 | ZW-0.8/(2 ～ 15) -20 | البروبان | 0.8 | 2.0 | 22 | طلاء الماء | D 3000 × 1800 × 2400 | 3500 | |
| 22 | ZW-0.8/3-8 | n-butane | 0.8 | 0.3 ～ 0.8 | 11 | تبريد الماء | 1650 × 850 × 1050 | 600 | |
| 23 | ZW-1.0/3-6 | البنتان | 1.0 | 0.3 ～ 0.6 | 11 | تبريد الماء | 1700 × 850 × 1050 | 650 | |
| 24 | ZW-1. 1/10-16 | البروبان | 1.1 | 1.6 | 18.5 | تبريد الماء | 1700 × 650 × 1100 | 600 | |
| 25 | ZW-1. 1/7-14 | البروبان | 1.1 | 0.7 ～ 1.4 | 15 | تبريد الماء | 1700 × 650 × 1100 | 600 | |
| 26 | ZW-1.5/10-16 | البروبيلين | 1.5 | 11.6 | 22 | طلاء الماء | D 2200 × 1600 × 1600 | 1500 | |
| 27 | ZW-1.5/16-24 | البروبيلين | 1.5 | 2.4 | 30 | طلاء الماء | D 2300 × 1600 × 1650 | 1500 | |
| 28 | ZW-2.0/10-16 | الغاز المسال | 2.0 | 1.6 | 30 | تبريد الماء | 1900 × 980 × 1300 | 1500 | |
| 29 | ZW-2.0/16-24 | الغاز المسال | 2.0 | 2.4 | 37 | تبريد الماء | 1900 × 100 × 1350 | 1600 | |
| 30 | ZW-3.0/7-12 | الغاز المسال | 3.0 | 1.2 | 45 | طلاء الماء | D 2200 × 1000 × 1200 | 1600 | |
تم تصميم ZW -1.0/8-10 بشكل أساسي للأيزوبيوتيلين وغاز البترول المسال. كما أنه يعالج بكفاءة المواد الأخرى المتطايرة منخفضة الغليان بما في ذلك البروبان والبيوتان والبيوتين. لتلبية الاحتياجات المتخصصة، يمكن للنماذج المتنوعة التعامل مع البروبيلين والأمونيا السائلة، مع التخصيص المتاح لمطابقة خصائص متوسطة محددة (على سبيل المثال، نقطة الغليان، والتفاعل الكيميائي).
نعم. تم بالفعل تحسين حوالي التصميم المدمج القياسي لـ ZW-1.0/8-10 ( 1650 × 650 × 1050 مم ) للمساحات الصغيرة، ولكن يمكن للعملاء أيضًا اختيار الأشكال الهيكلية الرفيعة (على سبيل المثال، النوع V أو النوع Z) أو التركيب المثبت على الحائط لتحقيق أقصى قدر من كفاءة المساحة. يمكن أيضًا للتغليف من نوع المقصورة أن يدمج الضاغط في وحدة مدمجة ومغلقة للمرافق الداخلية مثل محطات غاز البترول المسال الحضرية.
تتطلب ZW -1.0/8-10 الحد الأدنى من الصيانة. نوصي بإجراء فحوصات روتينية (على سبيل المثال فحص مستوى زيت التشحيم وتنظيف مرشح الهواء) كل 300 ساعة تشغيل . بالنسبة للصيانة الشاملة (على سبيل المثال، استبدال المكونات، ومعايرة الضغط)، يُقترح جدول زمني قدره يمكن تعديل الفواصل الزمنية بناءً على كثافة الاستخدام والظروف البيئية (على سبيل المثال، قد تتطلب المواقع المتربة أو عالية الرطوبة عمليات فحص أكثر تكرارًا). 1000 ساعة تشغيل .
يتضمن النموذج القياسي ميزات السلامة الأساسية، ولكن التعديلات المقاومة للانفجار متاحة كخيار للتخصيص. تضمن هذه التعديلات - بما في ذلك المحركات المقاومة للانفجار، والمكونات المقاومة للشرر، وصمامات تخفيف الضغط - الامتثال لمعايير السلامة للتعامل مع الوسائط القابلة للاشتعال (مثل غاز البترول المسال والأيزوبيوتيلين) في البيئات الخطرة. يمكن للعملاء طلب شهادة مقاومة للانفجار (مثل ATEX وIECEx) بناءً على المتطلبات الإقليمية.
