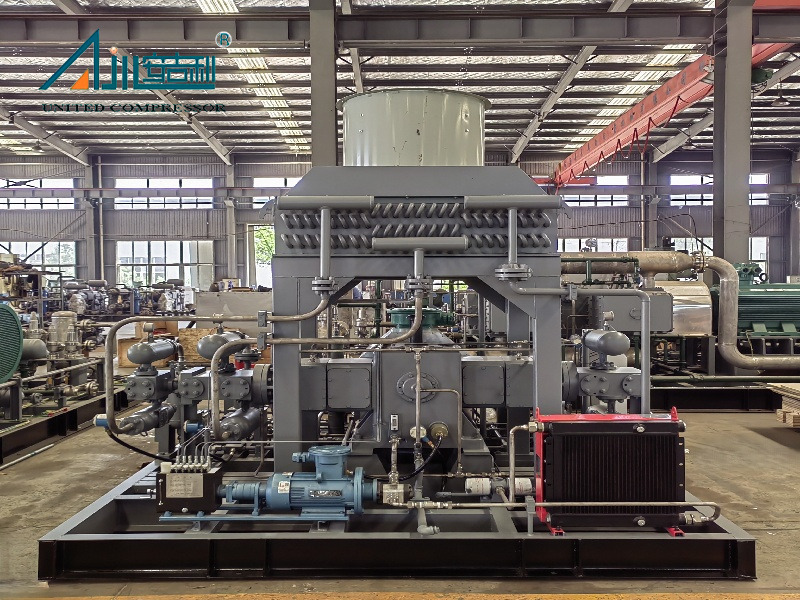

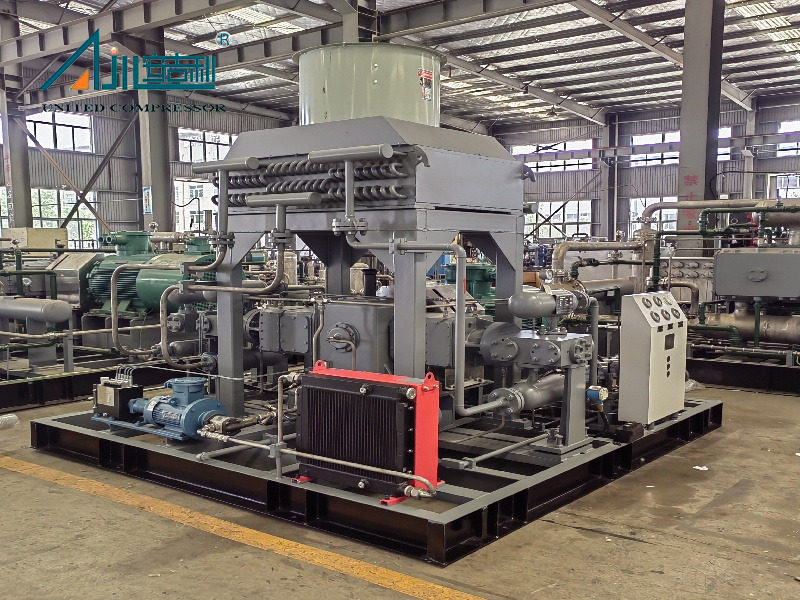

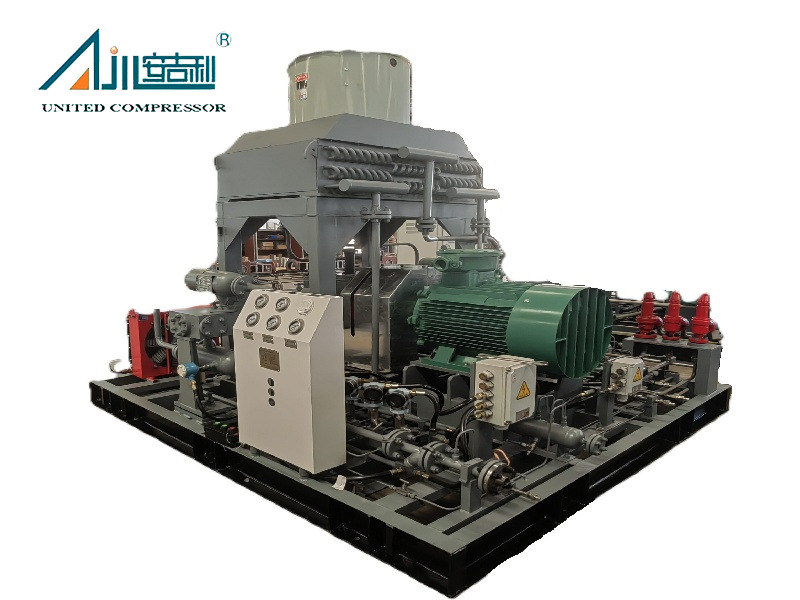

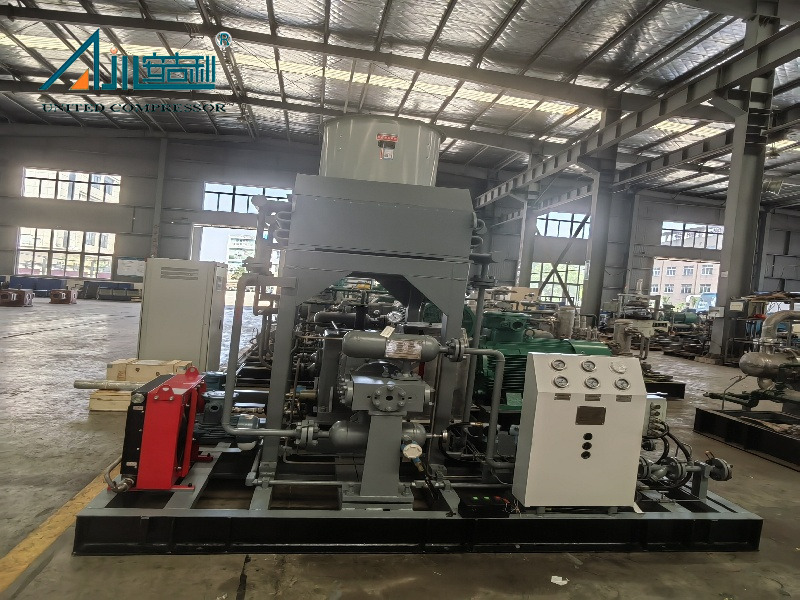

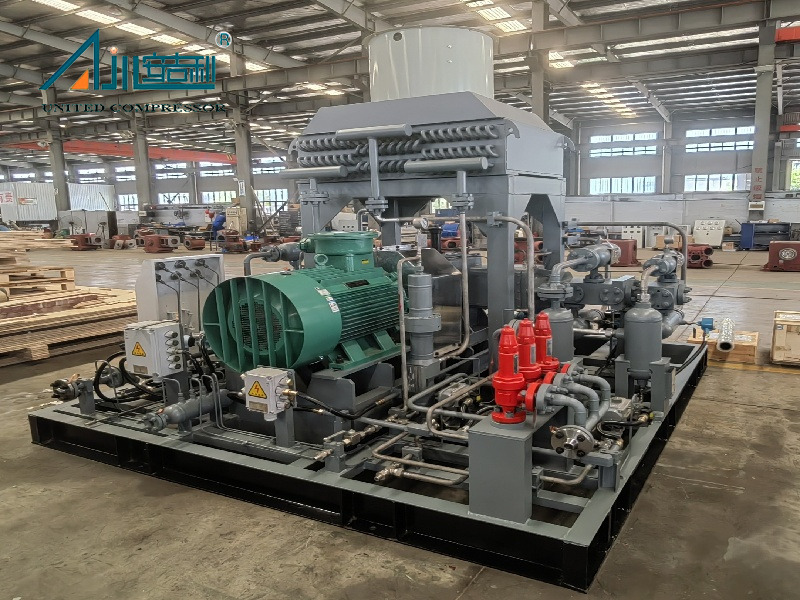

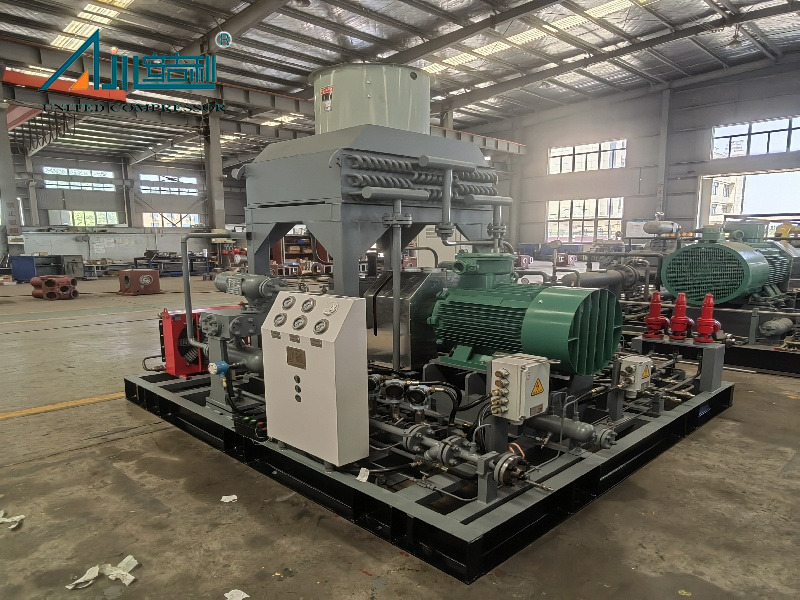

ضاغط CNG DF -0.45/(8-10) -250 هو ضاغط مكبس عالي الأداء ، مثبت على التسكع للانزلاق المصمم لضغط الغاز الطبيعي المضغوط (CNG) في محطات الوقود والتطبيقات الصناعية. مع معدل تدفق مقدر قدره 0.45 متر مكعب/دقيقة ، وضغط مدخل قدره 0.9 ميجا باسكال ، وضغط التفريغ يصل إلى 25 ميجا باسكال.
تم تصميمه للتكامل السلس في محطات ملء CNG ، ويدمج نظام الضاغط المدمج وحدة الضغط الرئيسية ، والمحرك المضاد للانفجار ، ودائرة الغاز ، ونظام التبريد ، ونظام التحكم ، وأنظمة السلامة والصرف الصحي. يعد تصميمه الوعرة مثاليًا للعمليات المستمرة ، ودورات بدء التشغيل المتكررة ، والبيئات القاسية ، بما في ذلك المناخات الباردة والمناطق القاحلة ومواقع الشرق المائية.
تم تصميم الضاغط بتصميم منخفض للضغط على السطح على جميع مكونات الحمل ، بما في ذلك قذائف تحمل نهاية كبيرة ، وبطانات صغيرة ، وأسطح انزلاقية متقاطعة. هذا يقلل من التمدد الحراري ، والارتداء ، وارتفاع درجة حرارة السطح ، ويمتد بشكل كبير من عمر الخدمة وضمان الموثوقية على المدى الطويل.
بالنسبة لعمليات الضغط العالي ، فإن الدقة الخطية لتجميع المكبس أمر بالغ الأهمية. يستخدم DF-0.45/(8-10) -250 حلقات دليل معدني أو هندسي للبلاستيك وهيكل محاذاة ذاتي مستو ، ويوفر حركة ناعمة ودقيقة . ينتج عن هذا الحد الأدنى من تسرب , المتانة من مكونات التآكل ، وخفض تكاليف الصيانة على مدى عمر الوحدة.
يحقق هذا الضاغط مصممًا لتحقيق أقصى سلامة وكفاءة ، معدلات تسرب خارجي منخفضة بشكل استثنائي - على وجه الخصوص 0.02 ٪ إلى 0.03 ٪ من إجمالي الناتج ، وتلبية المعايير العالمية الصارمة للسلامة والبيئة . عالية الجودة تضمن حلقات الختم المليئة بـ PTFE وخنق القصدير والمكشطة.
يقلل نظام تدفق الغاز المنخفض السرعة المحسن ، المصمم خصيصًا لظروف ضغط الغاز الطبيعي المضغوط , في فقدان الضغط ، ويعزز استقرار النظام ، ويمتد عمر المكون ، مما يضمن تشغيلًا متسقًا وعالي الكفاءة.
الجمع بين التبريد الطبيعي للأسطوانات مع نظام تبريد الهواء القسري للوحدة الرئيسية ، هذا الضاغط مثالي للتشغيل المستمر على مدار الساعة طوال أيام الأسبوع . إنه مناسب بشكل خاص لتطبيقات بدء التشغيل عالية التردد والبيئات الصعبة ، مثل المناطق القاحلة , للمناطق ذات درجة الحرارة المنخفضة أو المواقع ذات توفر المياه المحدودة.

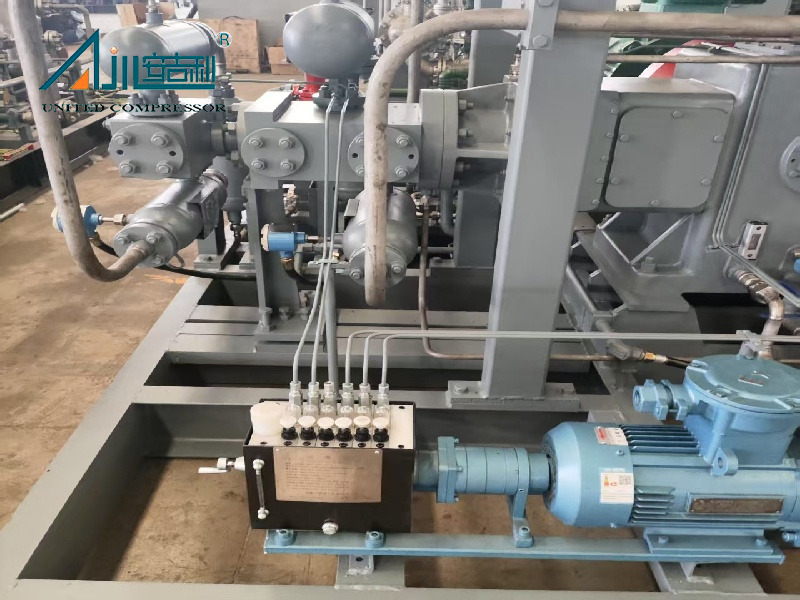

يقوم تصميم التشحيم المنخفض بالزيت بالتحقيق على وجه التحديد كميات صغيرة من الزيت للحفاظ على حماية المكون الحرجة مع الحفاظ على نقاء الغاز المضغوط مرتفعًا -مع محتوى الزيت الذي يصل إلى 8 جزء في المليون (0.5 رطل/MMSCF) ، المتوافق مع معايير CNG عالمية عالية النقاء . هذا يقلل من مخاطر التلوث ، ويطيل عمر أجزاء التآكل ، ويعزز الموثوقية التشغيلية الشاملة.
منطقة التطبيق
يعد ضاغط CNG DF -0.45/(8-10) -250 المكون الأساسي لمحطات ملء الغاز الطبيعي المضغوط الحديثة وأنظمة الغاز الصناعية. إن تنوعه وتصميمه القوي يجعله مثاليًا لـ:
محطات تأجيج CNG للأساطيل التجارية والصناعية والبلدية.
شبكات توزيع الغاز تتطلب ضغطًا عالي الضغط مستقر.
مرافق عن بعد أو خارج الشبكة في المناطق الباردة أو الجافة أو المائية.
العمليات الصناعية التي تتطلب إمدادات غاز عالية الضغط موثوقة للتصنيع أو توليد الطاقة.
من خلال تقنية الختم المتقدمة , للتبريد المحسنة ، وموثوقية عالية ، فإن DF-0.45/(8-10) -250 يقدم أداءً متميزًا وطول العمر وكفاءة من حيث التكلفة ، مما يجعلها حلاً موثوقًا بضغط CNG عبر الصناعات المتنوعة.
تسليط الضوء على المزايا
 |  |  |  |
| يتمتع بكفاءة عالية وموثوقية قوية ودرجة عالية من الأتمتة ؛ | أجزاء أقل ضعفا ، انخفاض الاهتزاز ، ضوضاء منخفضة ، وسهولة التشغيل والصيانة | يتم تثبيت جميع المعدات الرئيسية والمساعد للضاغط على الزلاجة ، تعمل بسلاسة وموثوقة. إن التثبيت الكلي للزلاجة مريح لنقل وتركيب الضاغط | تم تصميم مكونات الماكينة بأكملها بعناية |
شهادات براءات الاختراع
 | A Piston Rod Thread Sleeve ZL 2017 2 1907021.7 | | جهاز دعم حلقة المكبس ZL 2018 2 0294776.2 | |
| مكبس النطاق ZL 2017 2 190177.0 لضواغط متوازنة متماثلة | | مقصورة مزدوجة قصيرة طويلة متكاملة ZL 2018 2 0294762.0 |
آلة كاملة
 | |
الضاغط في هذه الصورة هو منتج غير قياسي. يوفر المنتج حلولًا مستقلة مصممة لمتطلبات الاستخدام المحددة للعملاء (معدل التدفق/النقاء/الضغط ، وبيئة الاستخدام ، والغرض الرئيسي ، ومتطلبات العميل الخاصة) ، من التصميم إلى تخصيص المنتج.
الشكل الهيكلي: D-type/m-type/s-type/w-type/v-type/z-type
طريقة التبريد: تبريد الماء/تبريد الهواء/تبريد مختلط
نموذج التثبيت: نوع ثابت/محمول/مثبت/مقصورة/مقصورة
وضع القيادة: محرك المحرك/محرك الديزل البدء
النقل: البحر/الهواء/الأرض
التغليف:
 |  |  |
| المقصورة المعدنية | صندوق خشبي | مقصورة مقاومة للصوت |
المعلمة الفنية
| لا. | نموذج | واسطة | معدل التدفق (NM3/H) | ضغط العادم (mpa.g) | طاقة المحرك (KW) | طريقة التبريد | الأبعاد العامة (مم) | الأوزان (كغ) | |
| 1 | DW-1.6/(8 ～ 12) -120 | هيدروجين | 800 | 12 | 160 | تبريد الماء | 5800 × 3000 × 2300 | 8500 | |
| 2 | DW-1.8/15-30 | هيدروجين | 1500 | 3.0 | 75 | تبريد الماء | 3200 × 3000 × 1850 | 5800 | |
| 3 | DW-6.74 (3.3) /0.7 (5 ～ 12) -12 | هيدروجين | 600 | 1.2 | 90 | تبريد الماء | 5000 × 3200 × 2100 | 8000 | |
| 4 | DW-17.9/(4 ～ 5) -6.5 | هيدروجين | 1270 | 0.65 | 132 | تبريد الماء | 3500 × 3000 × 2300 | 8000 | |
| 5 | DW-1.8/15-30 | هيدروجين | 1500 | 3.0 | 75 | تبريد الماء | 3200 × 3000 × 1850 | 5800 | |
| 6 | DW-9.55/0.03-16 | هيدروجين | 515 | 1.6 | 90 | تبريد الماء | 3500 × 3200 × 2500 | 6500 | |
| 7 | DW-96.5/（15 ～ 23）-（21 ~  29） | هيدروجين | 4500 | 2. 1 ～ 2.9 | 185 | تبريد الماء | 5000 × 3000 × 2500 | 12000 | |
| 8 | DW-48/（15 ～ 23）-（21 ~ 29） | هيدروجين | 2642 ～ 4500 | 2. 1 ～ 2.9 | 55 | تبريد الماء | 4000 × 2700 × 2300 | 6000 | |
| 9 | D-0.57/16-200 | هيدروجين | 500 | 20 | 75 | تبريد الماء | 5800 × 3200 × 2350 | 9000 | |
| 10 | ZW-0. 18/15-22 | هيدروجين | 150 | 2.2 | 11 | تبريد الماء | 2200 × 1600 × 1700 | 2000 | |
| 11 | ZW-0.82/(6 ～ 8) -20 | هيدروجين | 300 | 2.0 | 22 | تبريد الماء | 2500 × 1500 × 1750 | 2000 | |
| 12 | W-3/0.1-150 | هيدروجين | 212 | 15 | 55 | تبريد الماء | 6000 × 2700 × 2100 | 15000 | |
| 13 | MW-7.7/9.8-40 | هيدروجين | 4200 | 4.0 | 355 | تبريد الماء | 7500 × 3600 × 2000 | 22000 | |
| 14 | MW-25.2/（1.5 ～ 1.7） -10 | هيدروجين | 3300 | 1.0 | 315 | تبريد الماء | 8000 × 3000 × 2200 | 20000 | |
| 15 | PW-0.6/(10 ～ 15) -30 | هيدروجين | 0 ~ 560 | 3.0 | 30 | تبريد مختلط | 2200 × 1800 × 1600 | 1800 | |
| 16 | PW-13.7/17-25 | هيدروجين | 820 | 2.5 | 30 | تبريد مختلط | 4000 × 2700 × 2300 | 6000 | |
| 17 | D-0.26/（28 ～ 31） -150 | هيدروجين | 400 | 15 | 45 | تبريد مختلط | 3800 × 3200 × 1950 | 4800 | |
| 18 | PW-13.7/17-25 | هيدروجين | 820 | 2.5 | 30 | تبريد مختلط | 4000 × 2700 × 2300 | 6000 | |
| 19 | VW-14.3/7 | هيدروجين | 750 | 0.7 | 110 | تبريد مختلط | 4800 × 2250 × 2100 | 8000 | |
| 20 | DW-7.6/（4 ～ 5.7） -6.5 | هيدروجين | 2000 | 0.65 | 55 | تبريد مختلط | 3500 × 3000 × 2300 | 6000 | |
قضية المشروع
 |  |  |
| حقل زيت آذان في جنوب كازاخستان | مشروع ضاغط Zaozhuang CNG لشركة Chengdu Shenliang Technology Co. ، Ltd. | شركة بكين هونغك تشينغنغ للتكنولوجيا المحدودة |
Q1: ما هي التطبيقات DF-0.45/（8-10） -250 CNG ضاغط مناسب؟
تم تصميم ضاغط CNG DF-0.45/（8-10） -250 خصيصًا لتطبيقات الغاز الطبيعي المضغوط (CNG) . إنها مثالية لمحطات تأجيج CNG التي تخدم الأساطيل التجارية والصناعية والبلدية وشبكات توزيع الغاز التي تتطلب ضغطًا عالي الضغط بشكل مستقر ، والعمليات الصناعية التي تحتاج إلى إمدادات موثوقة CNG لتوليد الطاقة أو التصنيع. يضمن تصميم تزييتها منخفض الزيت (خالي من الزيت في الأسطوانات والتعبئة) إنتاج الغاز الطبيعي عالي النقاء ، مما يجعله مناسبًا للبيئات ذات متطلبات جودة الغاز الصارمة.
س 2: هل يمكن تخصيص الضاغط لتلبية الاحتياجات التشغيلية المحددة؟
نعم. يمكن تخصيص الضاغط على متطلبات العملاء ، بما في ذلك التعديلات على نطاقات ضغط سعة المعالجة , والمخرج ، والقدرة على التكيف مع درجة الحرارة المحيطة . قد تتضمن التخصيصات أيضًا تحسينات في نظام التبريد للمناخات المتطرفة ، وتصنيفات مقاومة للانفجار المحسّنة للمواقع الخطرة ، وتكامل المعدات الإضافية مثل المرشحات عالية الكفاءة ، أو لوحات التحكم الدقيقة ، أو الأجهزة التي تستقر في الضغط لتلبية ظروف تشغيلية فريدة.
س 3: كم مرة يتطلب الضاغط الصيانة؟
بفضل بنائه القوي ونظام التشحيم المنخفض الزيت المنخفض ، يوفر الضاغط فترات صيانة ممتدة وتقليل وقت التوقف. عمليات التفتيش الروتينية - مثل مراقبة تدفق الهواء لتبريد , ضغط الزيت ، وقراءات الأدوات - موصى بها شهريًا. تتطلب مكونات التآكل الحرجة ، بما في ذلك حلقات المكبس ، وحلقات التوجيه ، والتعبئة ، عادةً استبدالًا كل 8000 ساعة عمل ، في حين أن الإصلاحات الرئيسية التي تنطوي على العمود المرفقي وقضبان التوصيل والأسطوانات مطلوبة عمومًا بعد حوالي 30،000 ساعة ، اعتمادًا على ظروف التشغيل الفعلية.
