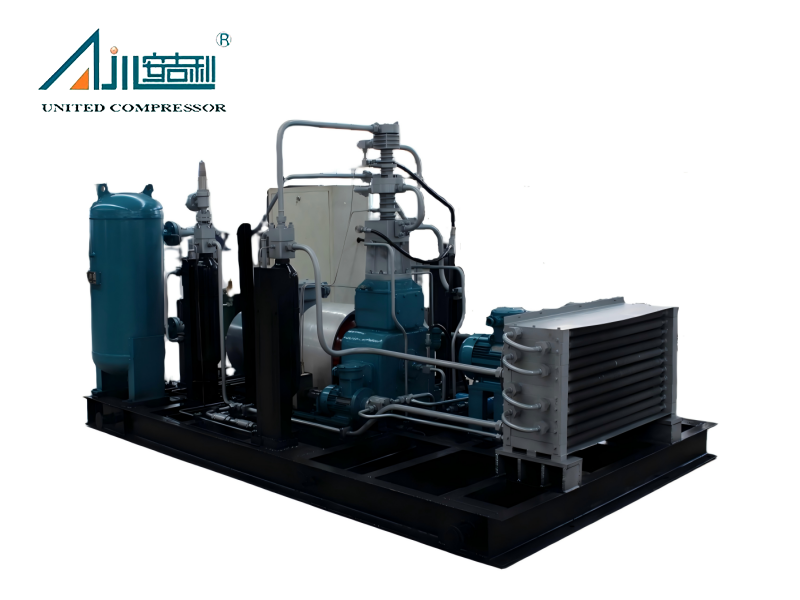

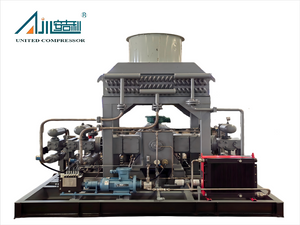

تم تصميم الضاغط المكبس ZF-0.12/(30-200)-250 CNG لضغط الغاز الطبيعي عالي الضغط في محطات تعبئة الغاز الطبيعي المضغوط وأنظمة تخزين الغاز ذات الصلة.
على عكس ضواغط الغاز الطبيعي التقليدية المستخدمة في نقل الغاز العام، تركز هذه الوحدة على زيادة ضغط الغاز الطبيعي لتطبيقات التزود بالوقود بالغاز الطبيعي المضغوط.
يتعامل الضاغط مع الغاز الطبيعي بمعدل تدفق يبلغ حوالي 400 نيوتن متر مكعب / ساعة ، ويدعم نطاق ضغط مدخل واسع يتراوح من 3.0 إلى 20.0 ميجا باسكال ، ويوفر غازًا مضغوطًا يصل إلى 25.0 ميجا باسكال..
مجهز بمحرك مقاوم للانفجار بقدرة 30 كيلو وات ، يعتمد الضاغط على هيكل مكبس ترددي خالي من الزيت ، مما يوفر حلاً مناسبًا لمحطات CNG التي تتطلب ضغطًا نظيفًا للغاز.
في محطات تعبئة الغاز الطبيعي المضغوط، يجب ضغط الغاز الطبيعي قبل تخزينه أو إعادة تزويد المركبات بالوقود.
يستخدم ZF-0.12/(30-200)-250 بشكل أساسي من أجل:
يعمل الضاغط على زيادة ضغط الغاز الطبيعي لعمليات تعبئة المركبات التي تعمل بالغاز الطبيعي المضغوط.
مناسب للأنظمة التي تحتاج إلى ضغط الغاز الطبيعي وتخزينه تحت ضغط مرتفع.
يستخدم في أنظمة الغاز التي تتطلب نقل الغاز الطبيعي عالي الضغط.
تعتبر حزمة الضاغط المدمجة مناسبة للمشاريع ذات مساحة التثبيت المحدودة.
تصميم مضغوط خالٍ من الزيت لتطبيقات الغاز الطبيعي المضغوط
يعتمد ZF-0.12/(30-200)-250 تصميم ضغط المكبس الخالي من الزيت.
يتم فصل غرفة الضغط عن نظام تشحيم الزيت، مما يساعد على تقليل احتمالية دخول مادة التشحيم إلى الغاز المضغوط.
الخصائص الرئيسية تشمل:
هيكل ضغط خالي من الزيت
تكنولوجيا المكبس الترددي
نظام الختم عالي الضغط
حماية نقاء الغاز الطبيعي
هذا التصميم مناسب لتطبيقات الغاز الطبيعي المضغوط التي تتطلب غازًا مضغوطًا نظيفًا.
القدرة على التكيف مع الضغط على نطاق واسع لظروف إمدادات الغاز المختلفة
قد تتلقى محطات الغاز الطبيعي المضغوط الغاز الطبيعي من ظروف إمداد مختلفة.
تم تصميم ZF-0.12/(30-200)-250 بنطاق ضغط مدخل واسع من 3.0MPa.G إلى 20.0MPa.G ، مما يسمح له بالتكيف مع ظروف ضغط الغاز المختلفة عند المنبع.
يمكن أن يوفر الضاغط مخرجًا مستقرًا للغاز الطبيعي عالي الضغط دون تغيير تكوين الضغط الرئيسي.
شهادات براءات الاختراع
 | غلاف واقي لقضيب المكبس ZL 2017 2 1907021.7 | | جهاز دعم حلقة المكبس ZL 2018 2 0294776.2 | |
| مكبس نطاق ZL 2017 2 190177.0 للضواغط المتوازنة المتماثلة | | مقصورة مزدوجة طويلة وقصيرة مدمجة ZL 2018 2 0294762.0 |
| |

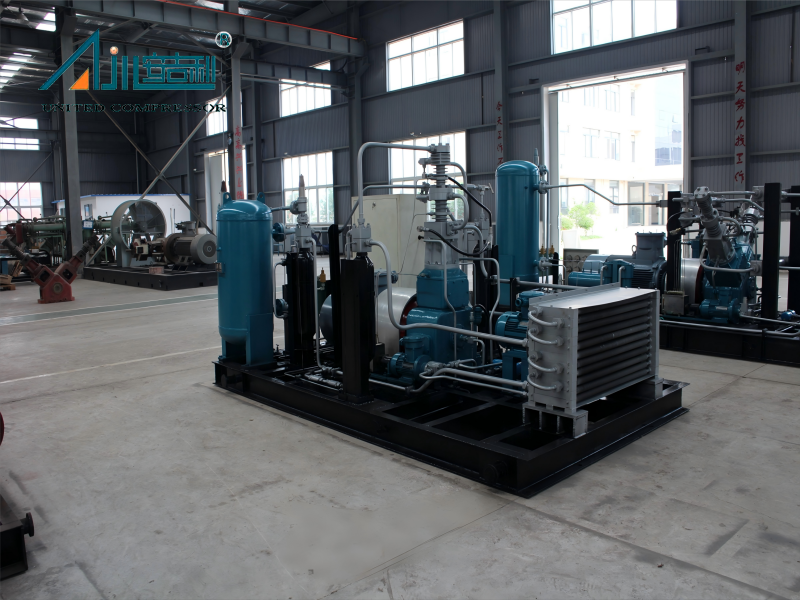

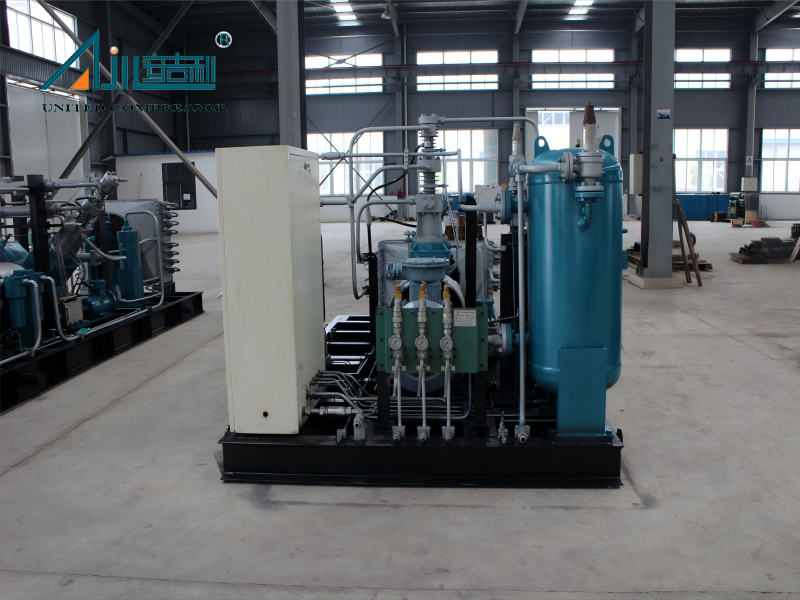

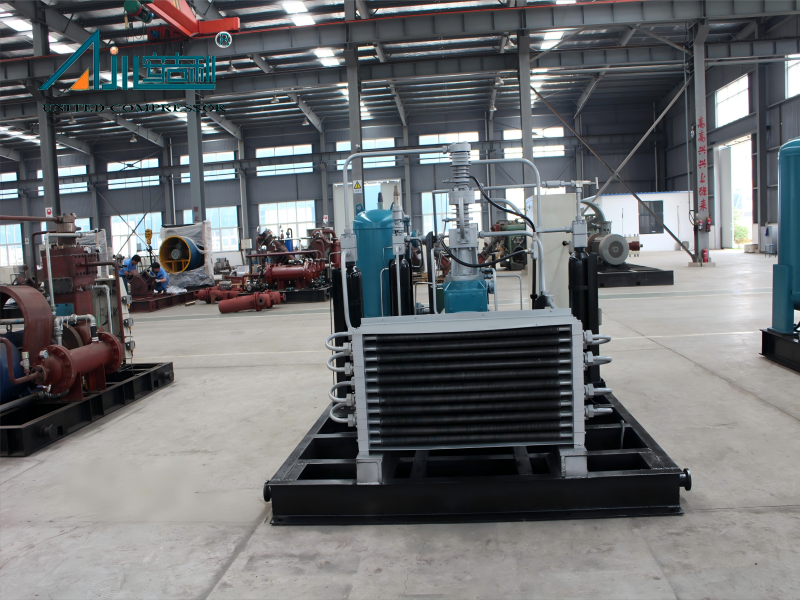

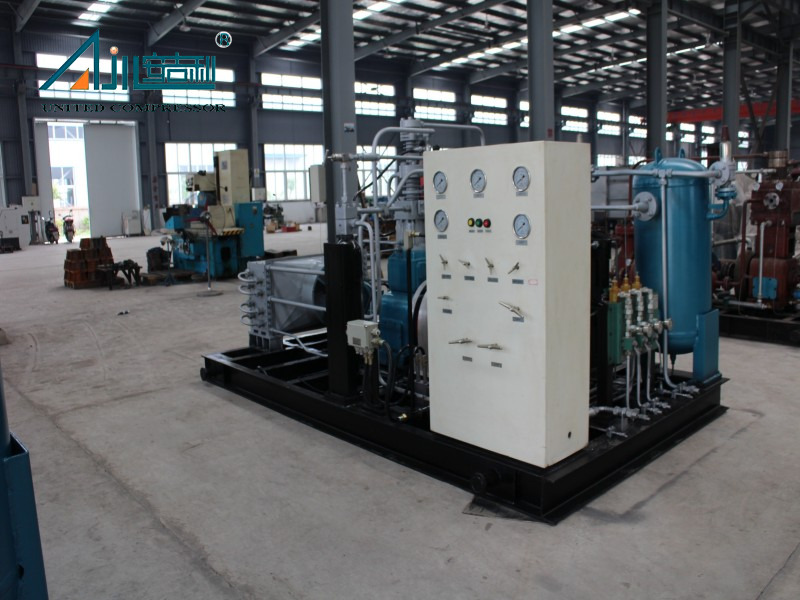

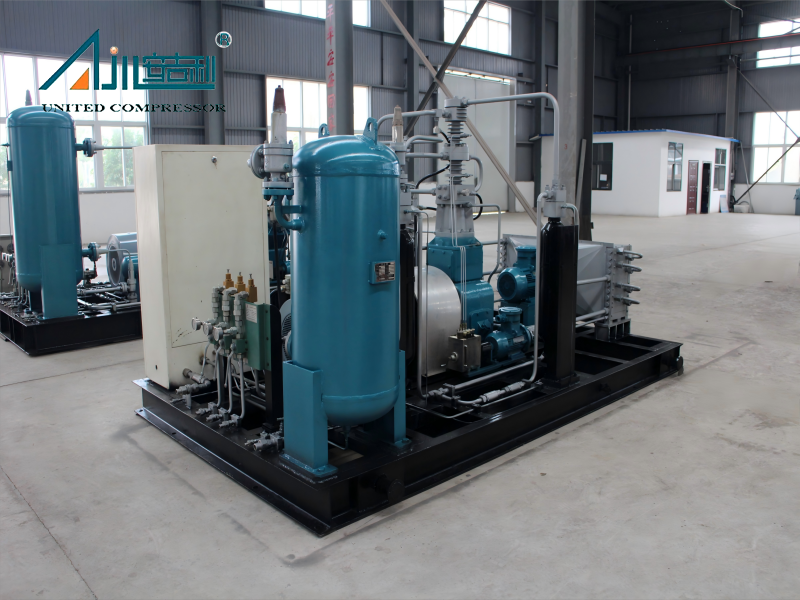

الضاغط الموجود في هذه الصورة منتج غير قياسي. يوفر المنتج حلولاً مستقلة مصممة وفقًا لمتطلبات الاستخدام المحددة للعملاء (معدل التدفق/النقاء/الضغط، وبيئة الاستخدام، والغرض الرئيسي، والمتطلبات الخاصة بالعميل)، بدءًا من التصميم وحتى تخصيص المنتج.
الشكل الهيكلي: نوع D/نوع M/نوع S/نوع W/نوع V/نوع Z
طريقة التبريد: تبريد الماء/تبريد الهواء/التبريد المختلط
شكل التثبيت: ثابت / متنقل / مثبت / نوع الكابينة
وضع القيادة: تشغيل المحرك/محرك الديزل
النقل: بحري/جوي/بري
التعبئة والتغليف:
 |  |  |
| كابينة معدنية | صندوق خشبي | كابينة عازلة للصوت |
حالة المشروع
 |  |  |
| استعادة الطاقة الإنتاجية لشركة لانتشو للبتروكيماويات بقدرة 240 ألف طن من الإيثيلين - مشروع إضافة مرافق تفريغ البوتادين و1-بوتين | حقل أليبك النفطي في جنوب كازاخستان | شراء الغربال الجزيئي لتجفيف الماء، وجهاز تجديد وحقن جلايكول الإيثيلين، وجرافة غاز الوقود في حقل غاز أكيموم |
المعلمة الفنية
| لا. | نموذج | واسطة | معدل التدفق (Nm3/h) | ضغط العادم ميجاباسكال (ز) | قوة المحرك (كيلوواط) | طريقة التبريد | الأبعاد الكلية (مم) | الأوزان (كجم) |
| 1 | VF(D)-0.32/(30-200)-250 | الغاز الطبيعي | 1500 | 25 | 75 | تبريد الهواء | 5538*2350*2438 | 9.5 |
| 2 | VF(د)-0.26/(30-200)-250 | الغاز الطبيعي | 1000 | 25 | 55 | 5538*2350*2438 | 9.5 | |
| 3 | زفد-0. 1/(30-200)-250 | الغاز الطبيعي | 500 | 25 | 37 | 6500*2350*2450 | 5.5 | |
| 4 | دفد-3[0.28]/(2-4)[25-200]-250 | الغاز الطبيعي | 1300 | 25 | 75 | 4050*3450*2100 | 12.5 | |
| 5 | MF-4/(7-11)-250 | الغاز الطبيعي | 1900-2880 | ~ | 355 | تبريد الهواء أو تبريد المياه | 6250*3200*3400 | 18 |
| 6 | DF-2/(10-15)-250 | الغاز الطبيعي | 1320-1920 | ~ | 250 | 6000*3200*3400 | 16 | |
| 7 | MF-3.2/(8-16)-250 | الغاز الطبيعي | 1700-3260 | ~ | 355 | 6250*3200*3400 | 18 | |
| 8 | MF-2.5/(14-25)-250 | الغاز الطبيعي | 2250-3900 | ~ | 355 | 6450*3200*3400 | 20 | |
| 9 | DF-1.55/(15-25)-250 | الغاز الطبيعي | 1500-2400 | ~ | 280 | 600*3200*3400 | 16 | |
| 10 | DF-1.45/(20-35)-250 | الغاز الطبيعي | 1800-3100 | ~ | 280 | 6050*3200*3400 | 16 | |
| 11 | MF-2/(20-30)-250 | الغاز الطبيعي | 2500-3700 | ~ | 355 | 6250*3200*3400 | 20 | |
| 12 | MF-1.8/(25-40)-250 | الغاز الطبيعي | 2800-4400 | ~ | 355 | 6250*3200*3400 | 18 | |
| 13 | MF-1.35/(30-45)-250 | الغاز الطبيعي | 2500-3700 | ~ | 315 | 6000*3200*3400 | 18 | |
| 14 | DF-1.3/(8-16)-250 | الغاز الطبيعي | 700-1320 | ~ | 160 | 6000*3200*3400 | 18 | |
| 15 | MF-1.5/(40-60)-250 | الغاز الطبيعي | 3700-5500 | ~ | 355 | 6250*3200*3400 | 16 | |
| 16 | MF-1.3/(50-85)-250 | الغاز الطبيعي | 3900-6700 | ~ | 355 | 6250*3200*3400 | 18 |
حالة المشروع
 |  |  |
| مشروع أوكرانيا | حقل أليبك النفطي في جنوب كازاخستان | نينغشيا Zhongneng هندسة المواد الجديدة |
تم تصميم ZF-0.12/(30-200)-250 بشكل أساسي لمحطات تعبئة الغاز الطبيعي المضغوط، وأنظمة تخزين الغاز الطبيعي، وتطبيقات ضغط الغاز الطبيعي عالي الضغط.
يدعم الضاغط نطاق ضغط مدخل يتراوح من 3.0 إلى 20.0 ميجا باسكال.جي ويوفر ضغط مخرج يصل إلى 25.0 ميجا باسكال.جي.
يساعد الهيكل الخالي من الزيت على منع دخول زيت التشحيم إلى الغاز الطبيعي المضغوط، مما يجعله مناسبًا لتطبيقات الغاز الطبيعي المضغوط التي تتطلب معالجة غاز أنظف.
تتضمن محطات الغاز الطبيعي المضغوط بيئات الغاز الطبيعي القابلة للاحتراق. تم تصميم تكوين المحرك المقاوم للانفجار لظروف تشغيل محطة الوقود.
إن الجمع بين خرج الضغط العالي، والقدرة على التكيف مع ضغط المدخل الواسع، والضغط الترددي الخالي من الزيت، يجعله مناسبًا لأنظمة إعادة التزود بالوقود والتخزين بالغاز الطبيعي المضغوط.
