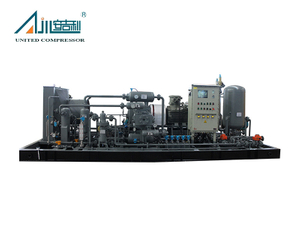

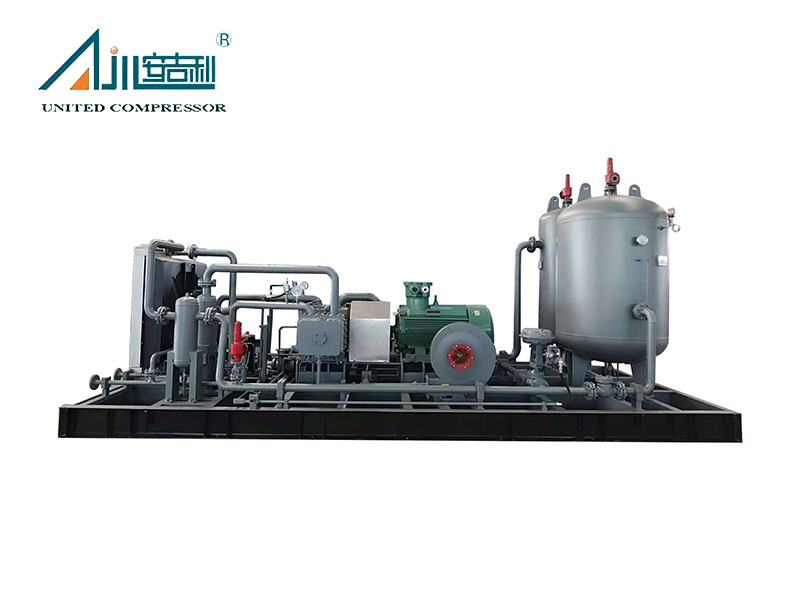

يعد ضاغط الغاز الطبيعي DFW -5.3/3-15 ، الذي تم تصنيعه بواسطة ضاغط Bengbu United (China) ، ضاغط مكبس متكامل متطور مصمم لضغط الغاز الطبيعي الموثوق به والفعال في الطاقة. مصممًا للتطبيقات الصناعية ، يتفوق هذا الضاغط في تعزيز ضغط الغاز من أجل التقييم والتخزين والمعالجة ، مما يجعله أحد الأصول الحيوية في إنتاج الغاز الطبيعي المسال ، والعمليات البتروكيماوية ، وأنظمة حماية البيئة.
تميز مقاييس الأداء الرئيسية: إنها تتعامل مع سعة معالجة تبلغ 1100 نانومتر/ساعة مع ضغط مدخل قدره 0.3mpa.g (عند درجة الحرارة العادية) ويوفر ضغط العادم 1.5mpa.g ، مدعوم بمحرك رئيسي 90kw . تصميمه المضغوط -6500 × 3000 × 2500 مم في الأبعاد و 6 T في الوزن -يسهل التكامل في الأنظمة الحالية ، في حين أن بناءها القوي يضمن تشغيلها على المدى الطويل في البيئات الصعبة.
تم تصميمه كضاغط تزييت من DFW-5.3/3-15 ، الذي تم تصميمه كضاغط تزييت من DFW-5.3/3-15 المبرد بالهواء ، وهو ضاغط التزييت الخالي من الزيت ، بتكوين مزدوج المفعول مع إمدادات معيارية. المكونات الحرجة مصنوعة من أجل المتانة:
· الأسطوانات : تستخدم أسطوانات المرحلة الأولى مادة HT250 ، وتستخدم أسطوانات المرحلة الثانية QT600-3 ، مما يضمن مقاومة الضغط العالي والارتداء.
· نظام التعبئة : مواد حشو polytetrafluoroethylene (PTFE)-المعروفة للتشغيل الذاتي ، ومقاومة الحرارة ، والاحتكاك المنخفض-يميل إلى تزييت الزيت ، وتقليل الصيانة ومنع تلوث الغاز.
ترتيب الصمام : صمامات الهواء المثبتة محوريًا على رأس الأسطوانة تعمل على تحسين تدفق الغاز ، مما يعزز كفاءة الضغط.
· الكفاءة العالية والموثوقية : يقلل تصميم التوازن المتماثل الاهتزاز والضوضاء ، بينما يقلل النظام الخالي من النفط من تكاليف التوقف والتشغيلية. يتيح تصميمه الجاهز للأتمتة تكاملًا سلسًا في أنظمة التحكم الذكية.
· تسهيل التثبيت والصيانة : يتم تثبيت جميع المعدات الرئيسية والمساعد على انزلاق ، وتمكين النقل السريع ، والإعداد في الموقع ، والصيانة الخالية من المتاعب. عدد أقل من الأجزاء الضعيفة أقل من احتياجات الصيانة طويلة الأجل.
· مرونة التخصيص : تتوفر تكوينات غير قياسية ، مع خيارات لطرق التبريد (التبريد المبرد بالماء ، والتبريد المختلط) ، وأنواع التثبيت (الثابتة ، المحمول ، من النوع المقصورة) ، وأساليب القيادة (محرك ، محرك الديزل) ، مصممة خصيصًا لتدفق وضغط وبيئة محددة.
تسليط الضوء على المزايا
 |  |  |  |
| يتمتع بكفاءة عالية وموثوقية قوية ودرجة عالية من الأتمتة ؛ | أجزاء أقل ضعفا ، انخفاض الاهتزاز ، ضوضاء منخفضة ، وسهولة التشغيل والصيانة | يتم تثبيت جميع المعدات الرئيسية والمساعد للضاغط على الزلاجة ، تعمل بسلاسة وموثوقة. إن التثبيت الكلي للزلاجة مريح لنقل وتركيب الضاغط | تم تصميم مكونات الماكينة بأكملها بعناية |
شهادات براءات الاختراع
 | A Piston Rod Thread Sleeve ZL 2017 2 1907021.7 | | جهاز دعم حلقة المكبس ZL 2018 2 0294776.2 | |
| مكبس النطاق ZL 2017 2 190177.0 لضواغط متوازنة متماثلة | | مقصورة مزدوجة قصيرة طويلة متكاملة ZL 2018 2 0294762.0 |
وصف الجهاز بأكمله
يتبنى الضاغط من النوع D (نوع التوازن المتماثل) ، والتشحيم المبرد بالمياه ، والتشحيم الخالي من الزيت ، ونوع المكبس المتبادل ، وضغط من مرحلتين من صفوف من الصفوف ، ويتم توفير الوحدة بأكملها بطريقة معيارية.
علبة مرافق الضاغط مصنوعة من الحديد الزهر الرمادي ولديها أربعة ثقوب بأقطار مختلفة لتثبيت الشرائح المتقاطعة والمحامل والمقاعد المحمولة. يمكن للجزء السفلي من علبة المرافق تخزين زيت التشحيم للضاغط للتشحيم ؛ يحتوي السطح العلوي من علبة المرافق على واجهة لتثبيت لوحة تغطية مدخل الوقود (منفذ التنفس) ؛ بالإضافة إلى ذلك ، تحتوي علبة المرافق أيضًا على واجهات احتياطية مثل ميناء تصريف الزيت ، ومنفذ مراقبة مقياس الزيت ، ومنفذ حقن زيت المقعد ، ومنفذ قياس درجة حرارة زيت التثبيت. تم توصيل منفذ تصريف النفط في علبة المرافق إلى الخارج من المقصورة ومجهز بصمام كرة يدوي لتصريف الزيت من علبة المرافق.
الجسم الأوسط للضاغط هو بنية جسم متوسطة مزدوجة ، مما يضمن أن مساحة الجسم الأوسط أكبر من ضربة واحدة ، مما يمنع زيت الضاغط من دخول الأسطوانة من علبة المرافق ، مما يضمن أن زيت الضاغط لا يلوث الوسط. مادة أسطوانة الضاغط هي الحديد الزهر الرمادي/الصلب المزور ، وتتبنى تصميم تزييت خالٍ من الزيت ، والذي لا يتطلب تزييتًا من الزيت. مادة رأس الأسطوانة هي من الحديد الزهر الرمادي/الصلب المزور ، ويتم ترتيب صمامات الهواء محوريًا على رأس الأسطوانة.
 |  |

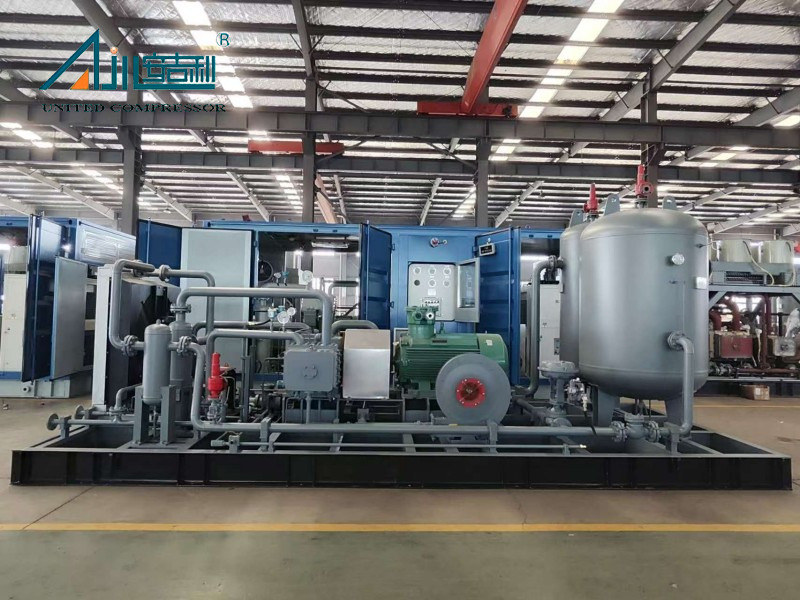

الضاغط في هذه الصورة هو منتج غير قياسي. يوفر المنتج حلولًا مستقلة مصممة لمتطلبات الاستخدام المحددة للعملاء (معدل التدفق/النقاء/الضغط ، وبيئة الاستخدام ، والغرض الرئيسي ، ومتطلبات العميل الخاصة) ، من التصميم إلى تخصيص المنتج.
الشكل الهيكلي: D-type/m-type/s-type/w-type/v-type/z-type
طريقة التبريد: تبريد الماء/تبريد الهواء/تبريد مختلط
نموذج التثبيت: نوع ثابت/محمول/مثبت/مقصورة/مقصورة
وضع القيادة: محرك المحرك/محرك الديزل البدء
النقل: البحر/الهواء/الأرض
التغليف:
 |  |  |
| المقصورة المعدنية | صندوق خشبي | مقصورة مقاومة للصوت |
قضية المشروع
 |  |  |
| Lanzhou Petrochemical Company 240000 Tonsyear Restoration Ethylene Production Projec | حقل زيت آذان في جنوب كازاخستان | شراء جفاف الغربال الجزيئي ، وتجديد الجليكول الإيثيلين وجهاز الحقن ، وتزلج غاز الوقود في مجال غاز أكيموم |
المعلمة الفنية
| لا. | نموذج | واسطة | معدل التدفق (NM3/H) | ضغط العادم MPA | طاقة المحرك (KW) | طريقة التبريد | الأبعاد العامة (مم) | الأوزان (كغ) | |
| 1 | VW-3.5/1-18 | الغاز الطبيعي | 420 | 1.8 | 55 | ماء مغلق | D 4000 × 1800 × 2200 | 5000 | |
| 2 | DF-0.4/（2 ～ 6） -250 | الغاز الطبيعي | 160 | 25 | 30 | مبرد بالهواء | 2800 × 1800 × 1500 | 3500 | |
| 3 | DFD-1.36/(30 ～ 50) -250 | الغاز الطبيعي | 4167 | 25 | 315 | مبرد بالهواء | 8500 × 3700 × 4100 | 22000 | |
| 4 | DFW-3.7/(8 ～ 12) -52 | الغاز الطبيعي | 2083 | 5.2 | 200 | مبرد بالهواء | 6000 × 3400 × 2300 | 15000 | |
| 5 | DFW-5.3/3-15 | الغاز الطبيعي | 1100 | 1.5 | 90 | مبرد بالهواء | 6500 × 3000 × 2500 | 6000 | |
| 6 | DFWD-5.7/(0. 1 ～ 0.5) -40 | الغاز الطبيعي | 75 ～ 365 | 4 | 90 | مبرد بالهواء | 7000 × 3400 × 2500 | 100000 | |
| 7 | DFWD-5/(1.5 ～ 3.6) -14.2 | الغاز الطبيعي | 700 | 1.42 | 90 | مبرد بالهواء | 5000 × 3200 × 2200 | 6500 | |
| 8 | DW-9/3-35 | الغاز الطبيعي | 2000 | 3.5 | 250 | مبرد بالهواء | 4800 × 4000 × 2000 | 13000 | |
| 9 | MFWD-7/(10 ～ 30) -35 | الغاز الطبيعي | 6250 | 3.5 | 315 | مبرد بالهواء | 6300 × 3200 × 3200 | 16000 | |
| 10 | VF-1.4/(5 ～ 7) -250 | الغاز الطبيعي | 500 | 25 | 110 | مبرد بالهواء | 5000 × 2400 × 2100 | 6800 | |
| 11 | VF-2.2/（0.5 ～ 0.7） -60 | الغاز الطبيعي | 180 | 6 | 45 | مبرد بالهواء | 6000 × 2500 × 2400 | 8000 | |
| 12 | VWF-1.65/(25 ～ 35) -50 | الغاز الطبيعي | 2500 | 5 | 90 | مبرد بالهواء | 4500 × 2500 × 2100 | 5500 | |
| 13 | VWF-11/（0.5 ～ 2） -14 | الغاز الطبيعي | 1000 | 1.4 | 160 | مبرد بالهواء | 5200 × 2000 × 2200 | 6000 | |
| 14 | VWF-13.6/(0.05 ～ 0.2) -6 | الغاز الطبيعي | 800 | 0.6 | 90 | مبرد بالهواء | 5000 × 2200 × 2200 | 6000 | |
| 15 | VWF-8/（0.6 ～ 3） -12 | الغاز الطبيعي | 1900 | 1.2 | 132 | مبرد بالهواء | 5800 × 2300 × 2450 | 7800 | |
| 16 | VWF-9/0.05-14 | الغاز الطبيعي | 500 | 1.4 | 90 | مبرد بالهواء | 3800 × 2000 × 1600 | 3500 | |
| 17 | DFW-15.9/（0.4 ～ 1） -16 | الغاز الطبيعي | 1330 | 1.6 | 250 | تبريد مختلط | 5000 × 3400 × 2000 | 12000 | |
| 18 | VWFD-7.5/(0.5 ～ 1) -3 | الغاز الطبيعي | 20000 | 0.3 | 45 | تبريد مختلط | 4000 × 2300 × 2300 | 400 | |
| 19 | MFWD-6.0/(25 ～ 45) -45 | الغاز الطبيعي | 20000 ～ 36000 | 4.5 | 250 | تبريد مختلط | 6500 × 3000 × 3200 | 17000 | |
| 20 | DW-2.8/(16 ～ 25) -50 | الغاز الطبيعي | 2500 | 5.0 | 160 | تبريد الماء | 4300 × 3000 × 1600 | 7000 | |
| 21 | DW-3/15-52 | الغاز الطبيعي | 2550 | 5.2 | 185 | تبريد الماء | 3800 × 3400 × 2300 | 9000 | |
| 22 | DW-4.9/(1.5 ～ 2.5) -22 | الغاز الطبيعي | 700 | 2.2 | 110 | تبريد الماء | 3800 × 2700 × 1800 | 6000 | |
| 23 | DW-6.9/（7 ～ 15） -20 | الغاز الطبيعي | 4000 | 2.0 | 160 | تبريد الماء | 3600 × 2300 × 1600 | 4500 | |
| 24 | DW-1.92/2.5-22 | الغاز الطبيعي | 320 | 2.2 | 45 | تبريد الماء | 3200 × 3000 × 1700 | 3000 | |
| 25 | DW-7.6/1.5-25 | الغاز الطبيعي | 1000 | 2.5 | 160 | تبريد الماء | 5200 × 3200 × 2200 | 10000 | |
| 26 | DWD-8/4-10 | الغاز الطبيعي | 2100 | 1.0 | 110 | تبريد الماء | 5800 × 3300 × 2300 | 8800 | |
| 27 | MW-19.2/(1 ～ 17)-(17 ～ 25) | الغاز الطبيعي | 2000 | 1.7 ～ 2.5 | 400 | تبريد الماء | 7200 × 3600 × 2100 | 21000 | |
| 28 | VW-8.4/(2 ～ 4) -20 | الغاز الطبيعي | 1500 | 2 | 185 | تبريد الماء | 5500 × 2200 × 2700 | 6000 | |
| 29 | VW-9. 1/(0.05 ～ 0. 1) -5 型 | الغاز الطبيعي | 500 | 0.5 | 55 | تبريد الماء | 3500 × 2200 × 1800 | 5000 | |
| 30 | ZW-1.6/（35 ～ 52）-(39 ～ 56) | الغاز الطبيعي | 4000 | 3.9 ～ 5.6 | 37 | تبريد الماء | 3200 × 1700 × 1800 | 2500 | |
وهو مصمم خصيصًا للغاز الطبيعي (كما هو موضح في تكوينه المتوسط من الغاز الطبيعي بنسبة 100 ٪). بالنسبة للغازات الأخرى مثل الهيدروجين أو الغازات الصناعية الخاصة ، استكشف سلسلة ضاغط الغاز الخاصة بنا.
بفضل انخفاض عدد الأجزاء الضعيفة والتصميم القوي ، هناك حاجة إلى صيانة روتينية (على سبيل المثال ، فحص المرشحات ، عمليات تفتيش الختم) كل 3،000-5000 ساعة عمل. يزيل النظام الخالي من الزيت الحاجة إلى بدائل التشحيم المتكررة.
نعم ، يتضمن الضاغط مكونات حاصلة على براءة اختراع مثل غلاف واقي مؤشر ترابط مكبس (ZL 2017 2 1907021.7) وجهاز دعم حلقة المكبس (ZL 2018 2 0294776.2) ، مما يضمن الامتثال لمعايير الجودة العالمية.
يمكن نقله عبر البحر أو الهواء أو الأرض ، مع خيارات التغليف بما في ذلك كابينة معدنية أو صناديق خشبية أو كبائن مقاومة للصوت للحماية من أضرار النقل.
يجمع ضاغط الغاز الطبيعي DFW-5.3/3-15 بين الطاقة والمتانة والمرونة ، مما يجعله خيارًا أفضل لاحتياجات ضغط الغاز الصناعية. اتصل بنا للحصول على حلول مصممة أو تفاصيل فنية أخرى.
