يعد MFWD-6.0/(25 ~ 45) -45 ضاغطًا موثوقًا للمكبس الطبيعي المتبادل المصمم لسيناريوهات ضغط الغاز الطبيعي الفعال. تم تصميمه لتلبية المتطلبات التشغيلية للصناعات التي تعتمد على ضغط الغاز الطبيعي المستقر ، حيث يبلغ معدل التدفق الحجمي الاسمي 6.0 متر مكعب/دقيقة ، مما يضمن التعامل الفعال للغاز الطبيعي في ظل ظروف عمل محددة.
يعمل مع ضغط مدخل يتراوح من 2.5 إلى 4.5 ميجا باسكال ودرجة حرارة مدخل 30 ℃ ، مع تقديم ضغط عادم ثابت قدره 4.5 ميجا باسكال . مزود بمحرك رئيسي 250 كيلو واط (نموذج YBX3-355L3-8) ، يضمن الضاغط أداءً ثابتًا ومستقرًا أثناء التشغيل على المدى الطويل. تبلغ الأبعاد الإجمالية للآلة حوالي 6500 × 3000 × 3200 مم ، ويبلغ وزن الماكينة بأكملها حوالي 17 طنًا ، مما يجعله مناسبًا للتركيب الثابت مع أساس في المواقع الصناعية.
هذا الضاغط قابل للتطبيق على نطاق واسع في أنظمة نقل الغاز الطبيعي ومعالجته للحفاظ على ضغط الغاز المستقر ، واستعادة حقل النفط والغاز المرتبط بالاستفادة من الموارد ، وتخزين الغاز الطبيعي ومحطات النقل لضمان استقرار إمدادات الغاز ، وأنظمة إمدادات الغاز الصناعية الصغيرة إلى المتوسطة لتلبية الطلب على الغاز الطبيعي المضغوط في عمليات الإنتاج.
يتبنى الضاغط بنية من نوع M (متوازن متماثل) مع ضغط المرحلة الأولى ، والذي يوازن بشكل فعال من القصور الذاتي التشغيلي ويقلل من الاهتزاز الميكانيكي ، ويتوافق مع متطلبات GB/T7777-2003. يضمن استقرارها التشغيلي القوي عملية مستمرة وموثوقة في ظل جميع ظروف العمل المصممة ، مما يقلل من عمليات الإغلاق الناجمة عن أخطاء المعدات. تستخدم الأسطوانة والتعبئة هياكل التشحيم الخالية من الزيت ، وتجنب تلوث الزيت للغاز الطبيعي وتعزيز سلامة استخدام الغاز.
يحتوي الضاغط على أجزاء ضعيفة المصممة جيدًا (مثل حلقات المكبس ، وحلقات التوجيه ، والتعبئة) مع عمر خدمة لا يقل عن 8000 ساعة ، مما يقلل من تواتر استبدال الأجزاء وخفض تكاليف الصيانة. تم تجهيزه بخزانة تحكم مقاومة للانفجار مدمجة مع Siemens Smart-200 PLC و شاشة اللمسات ذات الألوان 7 بوصة ، مما يتيح عرض المعلمات في الوقت الفعلي ، وتسجيل الأعطال ، والتحكم عن بُعد ، وتبسيط العملية حتى للمشغلين مع المعرفة المهنية الأساسية.
يتم تثبيت الضاغط ، إلى جانب أجهزته المساعدة (بما في ذلك أنظمة التبريد وأنظمة التشحيم وأنظمة الأدوات) بشكل كامل على قاعدة مثبتة على التزلج. لا يضمن هذا التصميم المثبت على الانزلاق فقط التصميم المدمج والاتصال المستقر لجميع المكونات ، بل يسهل أيضًا عملية النقل والتركيب في الموقع. يمكن وضعها بسرعة وتثبيت على الأساس المسبق ، وتوفير وقت البناء في الموقع وتكاليف العمالة.
المكونات الرئيسية للضاغط مصنوعة من مواد عالية الجودة: يتم تصوير علبة المرافق والجسم الأوسط من HT250 ، مما يضمن القوة الهيكلية الممتازة ومقاومة التآكل ؛ العمود المرفقي مصنوع من 45# من الصلب مع علاج كربنة السطح لتحسين مقاومة التعب وعمر الخدمة ؛ تتكون الأسطوانة من QT600-3 ، والتي لديها قدرة جيدة على الضغط. بالإضافة إلى ذلك ، يتم ترتيب منافذ مدخل الأسطوانة والمنصير بطريقة أعلى وبطريقة أقل للخروج لمنع تراكم السائل ومطرقة السائل ، مما يعزز سلامة ومتانة المعدات.
تسليط الضوء على المزايا
 |  |  |  |
| يتمتع بكفاءة عالية وموثوقية قوية ودرجة عالية من الأتمتة ؛ | أجزاء أقل ضعفا ، انخفاض الاهتزاز ، ضوضاء منخفضة ، وسهولة التشغيل والصيانة | يتم تثبيت جميع المعدات الرئيسية والمساعد للضاغط على الزلاجة ، تعمل بسلاسة وموثوقة. إن التثبيت الكلي للزلاجة مريح لنقل وتركيب الضاغط | تم تصميم مكونات الماكينة بأكملها بعناية |
شهادات براءات الاختراع
 | A Piston Rod Thread Sleeve ZL 2017 2 1907021.7 | | جهاز دعم حلقة المكبس ZL 2018 2 0294776.2 | |
| مكبس النطاق ZL 2017 2 190177.0 لضواغط متوازنة متماثلة | | مقصورة مزدوجة قصيرة طويلة متكاملة ZL 2018 2 0294762.0 |
وصف الجهاز بأكمله

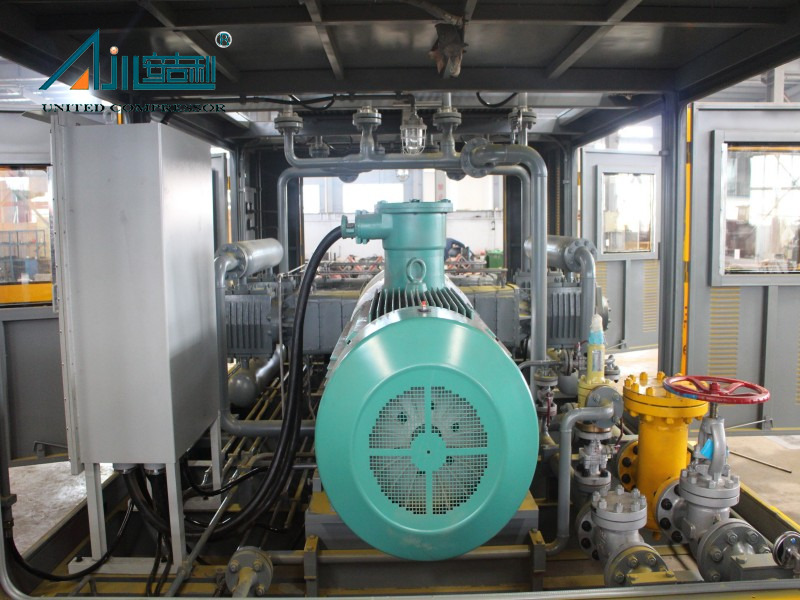

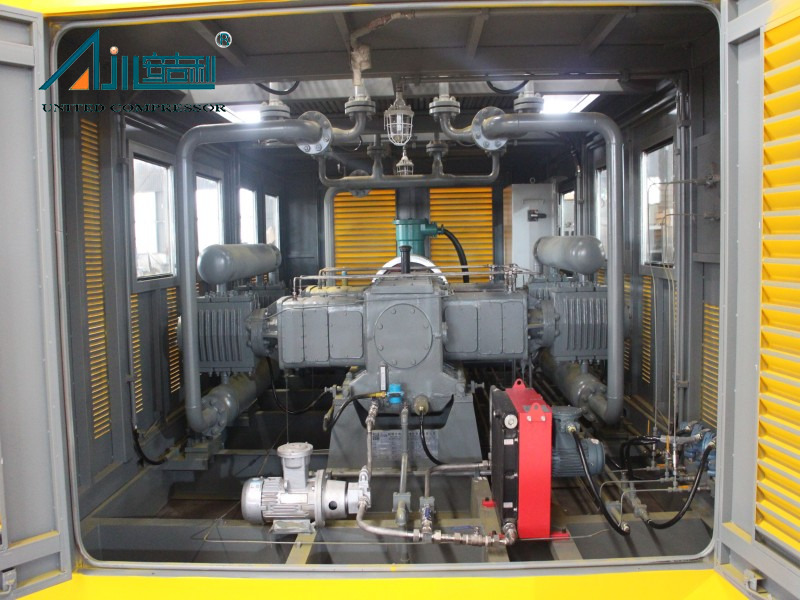

يتبنى الضاغط من النوع M (نوع التوازن المتماثل) ، والتشحيم المبرد بالهواء القسري ، والتشحيم الخالي من النفط للأسطوانات والتعبئة ، ونوع المكبس المتبادل ، وضغط من المراحل ذات 4 صفوف ، ويتم توفير الوحدة بأكملها بطريقة محمولة على التزلج.
تتكون علبة المرافق الضاغط من HT250 (الحديد الزهر الرمادي) من خلال صب متكامل ، مع وجهين شفة على كل جانب لتثبيت الجسم الأوسط. يعد الجزء السفلي من علبة المرافق بمثابة مستنقع زيت تشحيم ، قادر على تخزين ما يقرب من 100 لتر من زيت التشحيم لتوفير الزيت للأجزاء المتحركة للضاغط ؛ تم تجهيز السطح العلوي من علبة المرافق بلوحة الغطاء العلوي مع غطاء تنطيس ، يمكن فكه عند إضافة الزيت ؛ بالإضافة إلى ذلك ، يتم تكوين علبة المرافق أيضًا مع واجهات وظيفية مثل منفذ تثبيت مقياس مستوى الزيت ، ومنفذ تثبيت مستشعر درجة الحرارة ، ومنفذ تصريف الزيت. يتم توصيل منفذ تصريف الزيت في علبة المرافق إلى الجزء الخارجي من غطاء المعادن ومجهز بصمام مطابق لاستنزاف النفايات من علبة المرافق أثناء الصيانة.
 |  |
الضاغط في هذه الصورة هو منتج غير قياسي. يوفر المنتج حلولًا مستقلة مصممة لمتطلبات الاستخدام المحددة للعملاء (معدل التدفق/النقاء/الضغط ، وبيئة الاستخدام ، والغرض الرئيسي ، ومتطلبات العميل الخاصة) ، من التصميم إلى تخصيص المنتج.
الشكل الهيكلي: D-type/m-type/s-type/w-type/v-type/z-type
طريقة التبريد: تبريد الماء/تبريد الهواء/تبريد مختلط
نموذج التثبيت: نوع ثابت/محمول/مثبت/مقصورة/مقصورة
وضع القيادة: محرك المحرك/محرك الديزل البدء
النقل: البحر/الهواء/الأرض
التغليف:
 |  |  |

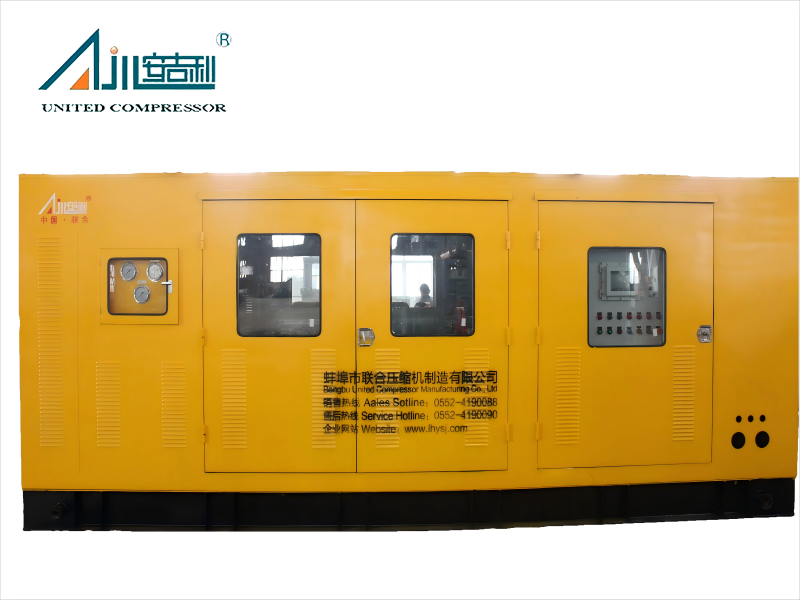

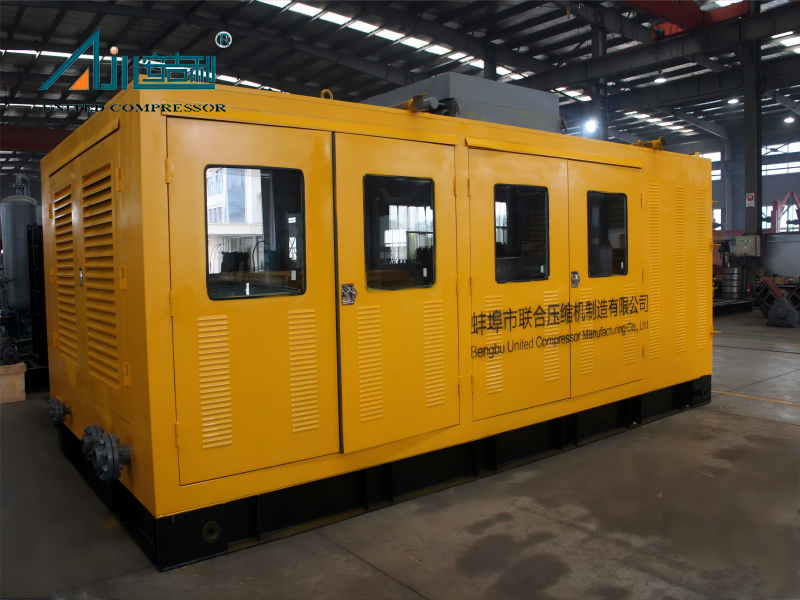

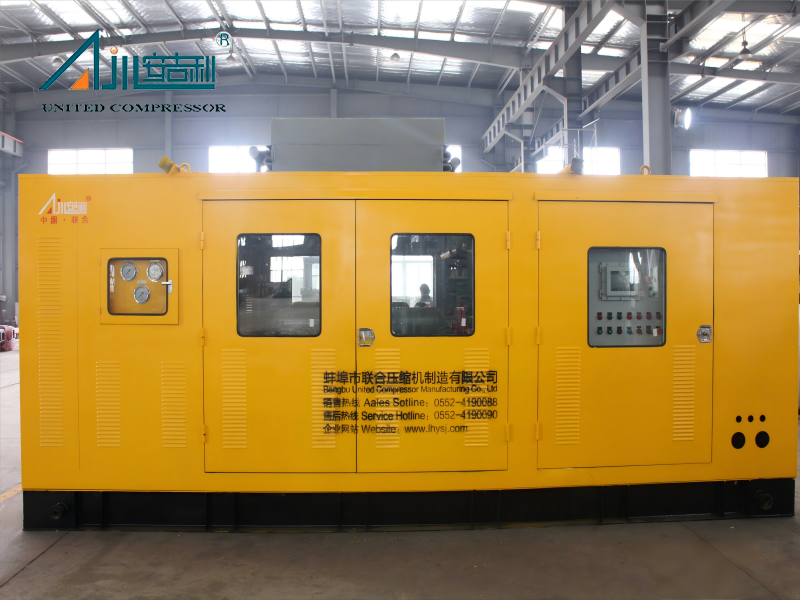

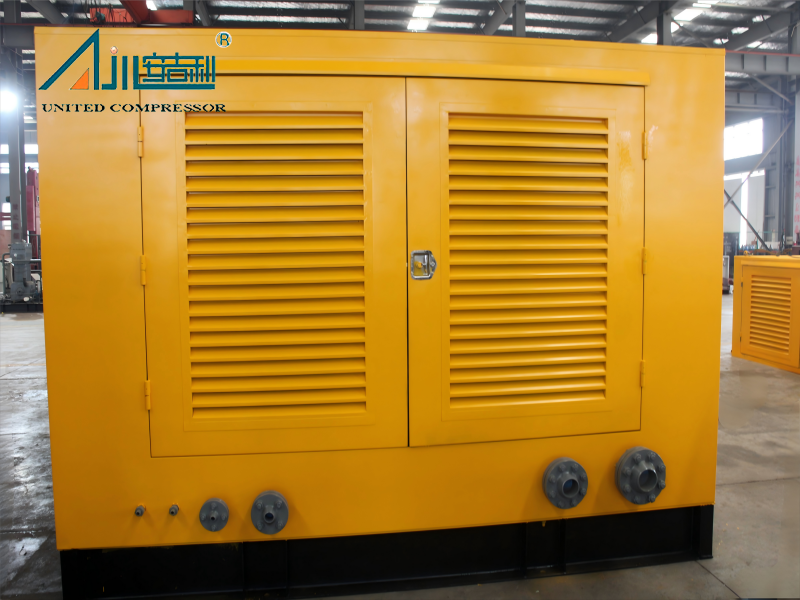

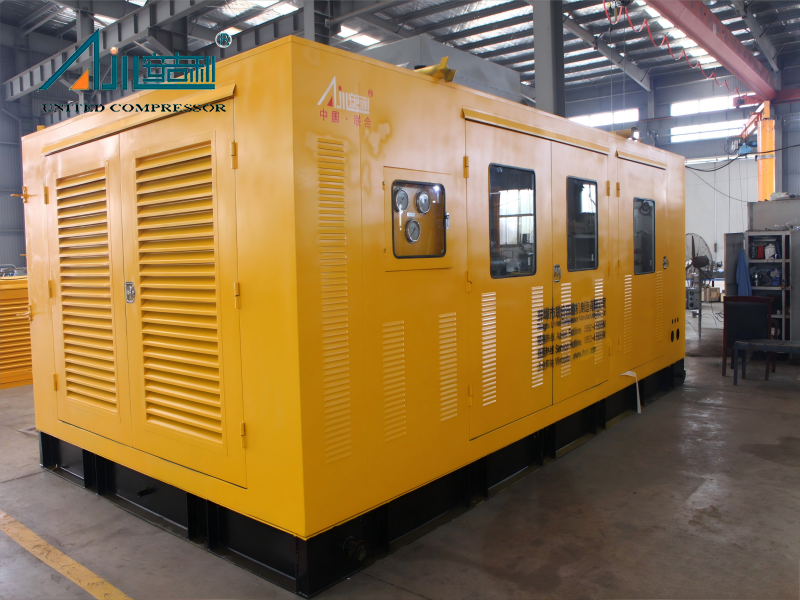

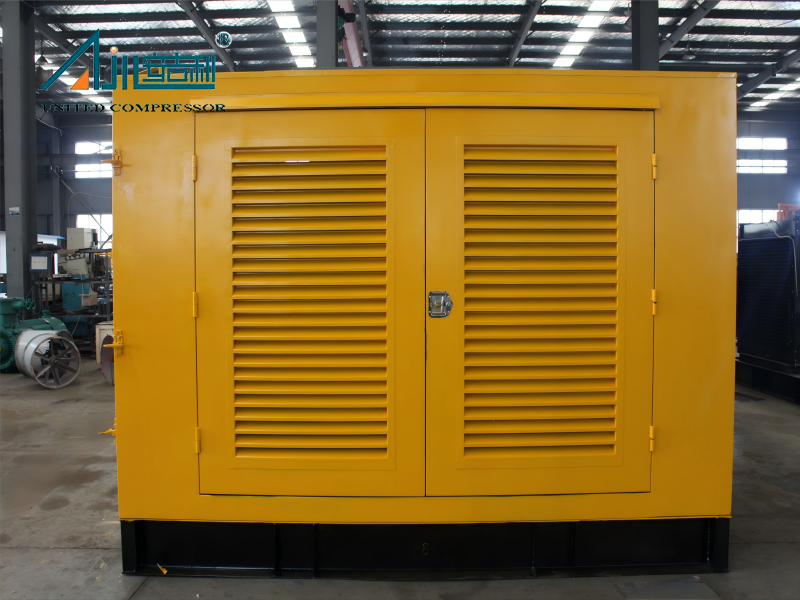

| المقصورة المعدنية | صندوق خشبي | مقصورة مقاومة للصوت |
قضية المشروع
 |  |  |
| Lanzhou Petrochemical Company 240000 Tonsyear Restoration Ethylene Production Projec | حقل زيت آذان في جنوب كازاخستان | شراء جفاف الغربال الجزيئي ، وتجديد الجليكول الإيثيلين وجهاز الحقن ، وتزلج غاز الوقود في مجال غاز أكيموم |
المعلمة الفنية
| لا. | نموذج | واسطة | معدل التدفق (NM3/H) | ضغط العادم MPA | طاقة المحرك (KW) | طريقة التبريد | الأبعاد العامة (مم) | الأوزان (كغ) | |
| 1 | VW-3.5/1-18 | الغاز الطبيعي | 420 | 1.8 | 55 | ماء مغلق | D 4000 × 1800 × 2200 | 5000 | |
| 2 | DF-0.4/（2 ～ 6） -250 | الغاز الطبيعي | 160 | 25 | 30 | مبرد بالهواء | 2800 × 1800 × 1500 | 3500 | |
| 3 | DFD-1.36/(30 ～ 50) -250 | الغاز الطبيعي | 4167 | 25 | 315 | مبرد بالهواء | 8500 × 3700 × 4100 | 22000 | |
| 4 | DFW-3.7/(8 ～ 12) -52 | الغاز الطبيعي | 2083 | 5.2 | 200 | مبرد بالهواء | 6000 × 3400 × 2300 | 15000 | |
| 5 | DFW-5.3/3-15 | الغاز الطبيعي | 1100 | 1.5 | 90 | مبرد بالهواء | 6500 × 3000 × 2500 | 6000 | |
| 6 | DFWD-5.7/(0. 1 ～ 0.5) -40 | الغاز الطبيعي | 75 ～ 365 | 4 | 90 | مبرد بالهواء | 7000 × 3400 × 2500 | 100000 | |
| 7 | DFWD-5/(1.5 ～ 3.6) -14.2 | الغاز الطبيعي | 700 | 1.42 | 90 | مبرد بالهواء | 5000 × 3200 × 2200 | 6500 | |
| 8 | DW-9/3-35 | الغاز الطبيعي | 2000 | 3.5 | 250 | مبرد بالهواء | 4800 × 4000 × 2000 | 13000 | |
| 9 | MFWD-7/(10 ～ 30) -35 | الغاز الطبيعي | 6250 | 3.5 | 315 | مبرد بالهواء | 6300 × 3200 × 3200 | 16000 | |
| 10 | VF-1.4/(5 ～ 7) -250 | الغاز الطبيعي | 500 | 25 | 110 | مبرد بالهواء | 5000 × 2400 × 2100 | 6800 | |
| 11 | VF-2.2/（0.5 ～ 0.7） -60 | الغاز الطبيعي | 180 | 6 | 45 | مبرد بالهواء | 6000 × 2500 × 2400 | 8000 | |
| 12 | VWF-1.65/(25 ～ 35) -50 | الغاز الطبيعي | 2500 | 5 | 90 | مبرد بالهواء | 4500 × 2500 × 2100 | 5500 | |
| 13 | VWF-11/（0.5 ～ 2） -14 | الغاز الطبيعي | 1000 | 1.4 | 160 | مبرد بالهواء | 5200 × 2000 × 2200 | 6000 | |
| 14 | VWF-13.6/(0.05 ～ 0.2) -6 | الغاز الطبيعي | 800 | 0.6 | 90 | مبرد بالهواء | 5000 × 2200 × 2200 | 6000 | |
| 15 | VWF-8/（0.6 ～ 3） -12 | الغاز الطبيعي | 1900 | 1.2 | 132 | مبرد بالهواء | 5800 × 2300 × 2450 | 7800 | |
| 16 | VWF-9/0.05-14 | الغاز الطبيعي | 500 | 1.4 | 90 | مبرد بالهواء | 3800 × 2000 × 1600 | 3500 | |
| 17 | DFW-15.9/（0.4 ～ 1） -16 | الغاز الطبيعي | 1330 | 1.6 | 250 | تبريد مختلط | 5000 × 3400 × 2000 | 12000 | |
| 18 | VWFD-7.5/(0.5 ～ 1) -3 | الغاز الطبيعي | 20000 | 0.3 | 45 | تبريد مختلط | 4000 × 2300 × 2300 | 400 | |
| 19 | MFWD-6.0/(25 ～ 45) -45 | الغاز الطبيعي | 20000 ～ 36000 | 4.5 | 250 | تبريد مختلط | 6500 × 3000 × 3200 | 17000 | |
| 20 | DW-2.8/(16 ～ 25) -50 | الغاز الطبيعي | 2500 | 5.0 | 160 | تبريد الماء | 4300 × 3000 × 1600 | 7000 | |
| 21 | DW-3/15-52 | الغاز الطبيعي | 2550 | 5.2 | 185 | تبريد الماء | 3800 × 3400 × 2300 | 9000 | |
| 22 | DW-4.9/(1.5 ～ 2.5) -22 | الغاز الطبيعي | 700 | 2.2 | 110 | تبريد الماء | 3800 × 2700 × 1800 | 6000 | |
| 23 | DW-6.9/（7 ～ 15） -20 | الغاز الطبيعي | 4000 | 2.0 | 160 | تبريد الماء | 3600 × 2300 × 1600 | 4500 | |
| 24 | DW-1.92/2.5-22 | الغاز الطبيعي | 320 | 2.2 | 45 | تبريد الماء | 3200 × 3000 × 1700 | 3000 | |
| 25 | DW-7.6/1.5-25 | الغاز الطبيعي | 1000 | 2.5 | 160 | تبريد الماء | 5200 × 3200 × 2200 | 10000 | |
| 26 | DWD-8/4-10 | الغاز الطبيعي | 2100 | 1.0 | 110 | تبريد الماء | 5800 × 3300 × 2300 | 8800 | |
| 27 | MW-19.2/(1 ～ 17)-(17 ～ 25) | الغاز الطبيعي | 2000 | 1.7 ～ 2.5 | 400 | تبريد الماء | 7200 × 3600 × 2100 | 21000 | |
| 28 | VW-8.4/(2 ～ 4) -20 | الغاز الطبيعي | 1500 | 2 | 185 | تبريد الماء | 5500 × 2200 × 2700 | 6000 | |
| 29 | VW-9. 1/(0.05 ～ 0. 1) -5 型 | الغاز الطبيعي | 500 | 0.5 | 55 | تبريد الماء | 3500 × 2200 × 1800 | 5000 | |
| 30 | ZW-1.6/（35 ～ 52）-(39 ～ 56) | الغاز الطبيعي | 4000 | 3.9 ～ 5.6 | 37 | تبريد الماء | 3200 × 1700 × 1800 | 2500 | |
يتبنى الضاغط طريقة تزييت مجتمعة: يستخدم العمود المرفقي ، قضيب التوصيل ، والتقاطع (الأجزاء المشحمة للزيت) تزييت الضغط من خلال مضخة زيت التروس ، في حين أن الأسطوانة والتعبئة (تشيك خالية من الزيت) تعتمد على تحقيق الإجهاد الإضافي من النفط. لزيت التشحيم ، يجب استخدام زيت التشحيم الميكانيكي L-DAB150 عندما تكون درجة الحرارة المحيطة أعلى من 5 ℃ ، ويجب استخدام زيت التشحيم الميكانيكي L-DAB100 عندما تكون درجة الحرارة المحيطة أقل من 5 ℃ ؛ تكون دورة تغيير الزيت بشكل عام مرتين في السنة (تم تبديلها مرة واحدة في الشتاء والصيف) ، ويجب إجراء أول تغيير للزيت بعد استخدام الضاغط لمدة 200 ساعة في البداية.
تحتوي خزانة التحكم في الانفجار في الضاغط (مزودة بتوسيع Siemens Smart-200 PLC و شاشة اللمسات التي تعمل باللمس 7 بوصة) على وظائف حماية متعددة للتشغيل الآمن. يمكنه مراقبة وحماية من الحمل الزائد للمحرك ودائرة قصيرة ؛ بالنسبة للضاغط نفسه ، يمكنه عرض حماية الإغلاق والإنذار والإنذار وضغط ضغط زيت التشحيم غير الطبيعي وضغط المدخل وضغط العادم ودرجة حرارة العادم. على وجه التحديد ، فإنه ينبه عندما يكون ضغط المدخل منخفضًا (L) ويتوقف عندما يكون منخفضًا للغاية (LL) ؛ إنذارات عندما يكون ضغط العادم مرتفعًا (ح) ويتوقف عندما يكون مرتفعًا للغاية (HH) ؛ إنذارات عندما يكون ضغط زيت التشحيم منخفضًا (L) ويتوقف عندما يكون منخفضًا للغاية (LL) ؛ وإنذارات عندما تكون درجة حرارة العادم عالية (H) ، وتجنب فعالية تلف المعدات الناتجة عن ظروف العمل غير الطبيعية.
فترة الضمان للضاغط هي 12 شهرًا بعد تسليم المعدات إلى الموقع وتم تكليفها بنجاح ، أو بعد 18 شهرًا من تسليم المعدات إلى الموقع ، أيهما يأتي أولاً. خلال فترة الضمان ، إذا تضرر الجهاز أو فشل في العمل بشكل طبيعي بسبب مشكلات التصنيع أو التصميم ، فإن البائع سيكون مسؤولاً عن الاستبدال أو الإصلاح المجاني (ملاحظة: لا يتم تغطيات الفشل في المعدات الناتجة عن الكوارث الطبيعية أو التشغيل اليدوي غير السليم أو تآكل الأجزاء الضعيفة من قبل الضمان). فيما يتعلق بخدمة ما بعد البيع ، يوفر البائع خدمة ما بعد البيع مدى الحياة للمعدات ؛ عندما تكون هناك حاجة إلى صيانة الطوارئ ، سيستجيب البائع في غضون 12 ساعة بعد تلقي طلب خدمة المشتري في الموقع ، وترتيب الموظفين للوصول إلى الموقع خلال 24 ساعة للمسافات في غضون 500 كيلومتر وخلال 48 ساعة للمسافات على بعد 1000 كيلومتر.
