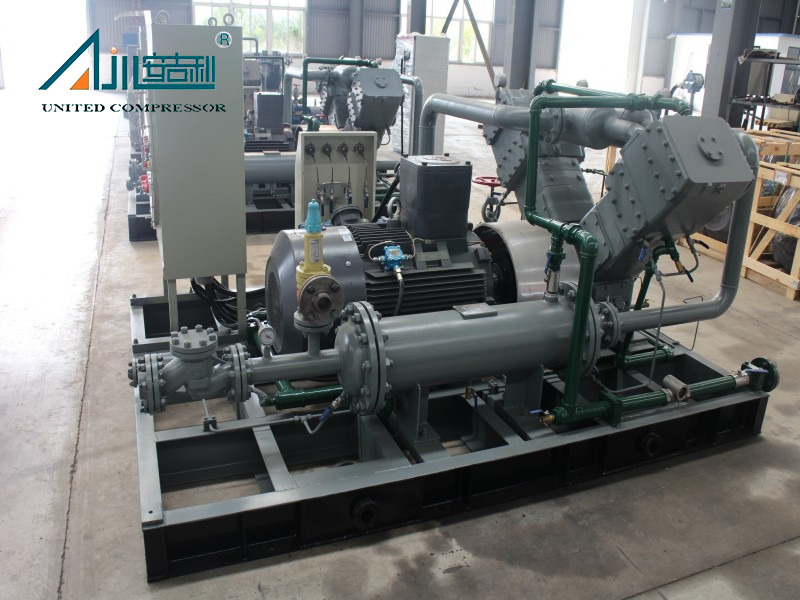

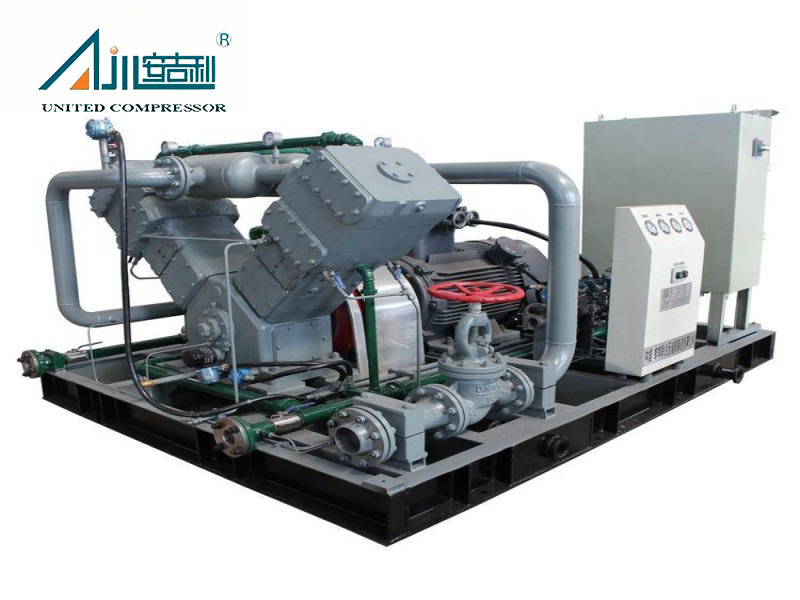

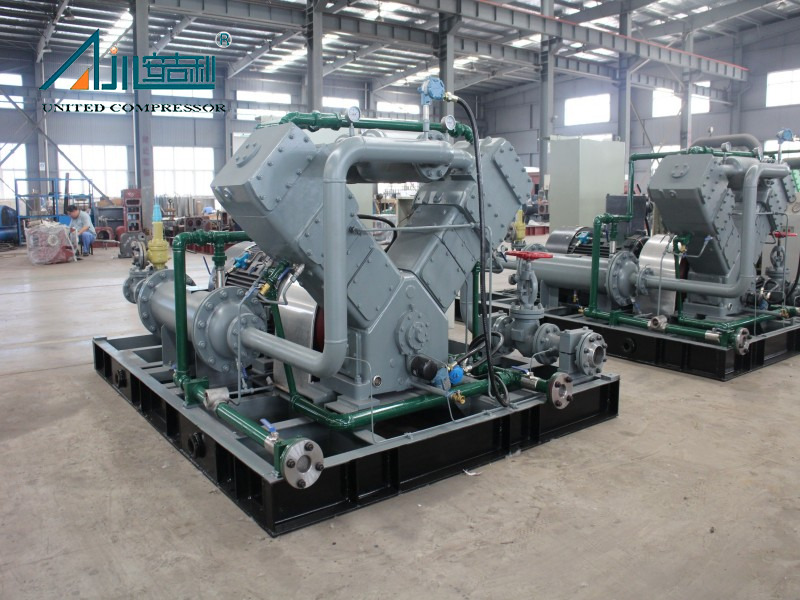

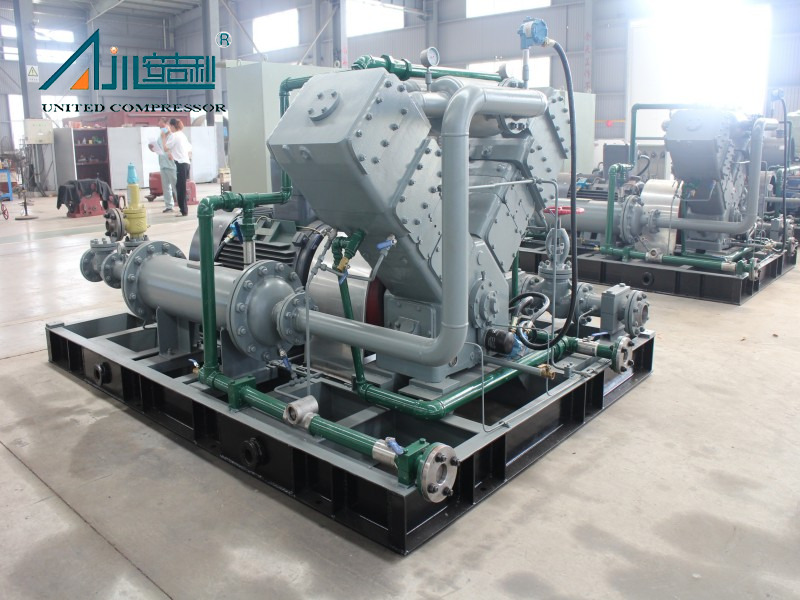

VW -6.6/(2 ~ 3) -7 ضاغط الغاز الطبيعي ، الذي ينتج عنه Bengbu United Compressor Manufacturing Co., Ltd. (الصين) ، هو ضاغط المكبس المتداول عالي الأداء المصمم للضغط على الغاز الطبيعي في أنظمة الحد من الصناعية المكررة. تم تطويره إلى زيادة ضغط الغاز الطبيعي بشكل موثوق ومثبت ، ويكون بمثابة معدات أساسية في مشاريع الترقية والترقية التكنولوجية الصناعية ، وضمان التشغيل السلس لعمليات التخفيض الصناعية المكررة.
تعكس مؤشرات الأداء الرئيسية مدى ملاءمتها للعمليات الصناعية: إنها تحقق معدل تدفق العادم 1200 نانومتر / ضغط). مدفوعًا بمحرك رئيسي ساعة (استنادًا إلى ضغط مدخل قدره 0.25 ميجا باسكال . 75 كيلو وات ، يتميز بتصميم إجمالي مضغوط بأبعاد قدره 3000 × 2200 × 2100 مم والوزن الكلي حوالي 4000 كجم ، مما يتيح تكاملًا مناسبًا في أنظمة الحد المكررة في الموقع. يضمن تصميمه الهيكلي القوي عملية مستقرة حتى في ظل ظروف العمل المتقطعة مع الشركات الناشئة المتكررة والتوقف.
تم تصميمه كضاغط مكبس معتدل من النوع V ، وهو ضاغط مكبس معتدل من نوع V ، VW-6.6/(2 ~ 3) -7 على ضغط أحادي ، ويتم تزويده كوحدة متكاملة محمولة. يتم اختيار المكونات الرئيسية للمتانة والأداء المستقر:
أسطوانات ورؤوس الأسطوانات: كل من الأسطوانات ورؤوس الأسطوانات مصنوعة من الحديد الزهر HT250 ، مع تصميم تزييت خالٍ من الزيت لمنع تلوث الزيت بوسيط الغاز الطبيعي وتلبية متطلبات النقاء لعمليات التخفيض الصناعية المكررة.
مكونات التعبئة والمكبس: يستخدم التعبئة مواد مملوءة بـ PTFE ، ويتم تجهيز المكبس بحلقات مكبس مقاومة للارتداء وخواتم التوجيه. تعزز هذه المكونات بشكل فعال أداء الختم للضاغط وتمديد عمر خدمة الأجزاء الضعيفة.
العمود المرفقي وقضيب التوصيل: يتم تزوير العمود المرفقي من الصلب الكربوني عالي الجودة ، مع التعرف على تصلب الحث لتحسين مقاومة التآكل ؛ يتكون قضيب التوصيل من الصلب المزور 40CR ، مما يضمن نقل الطاقة الموثوق به أثناء التشغيل على المدى الطويل.

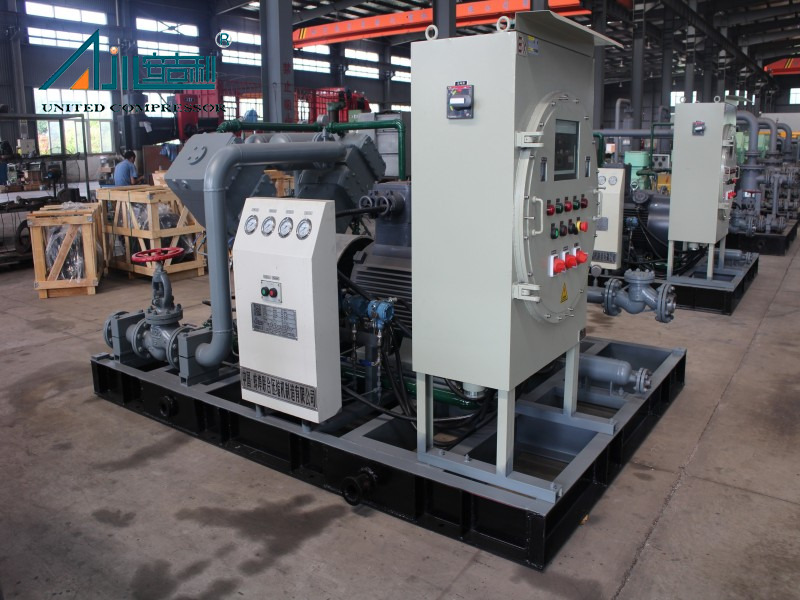

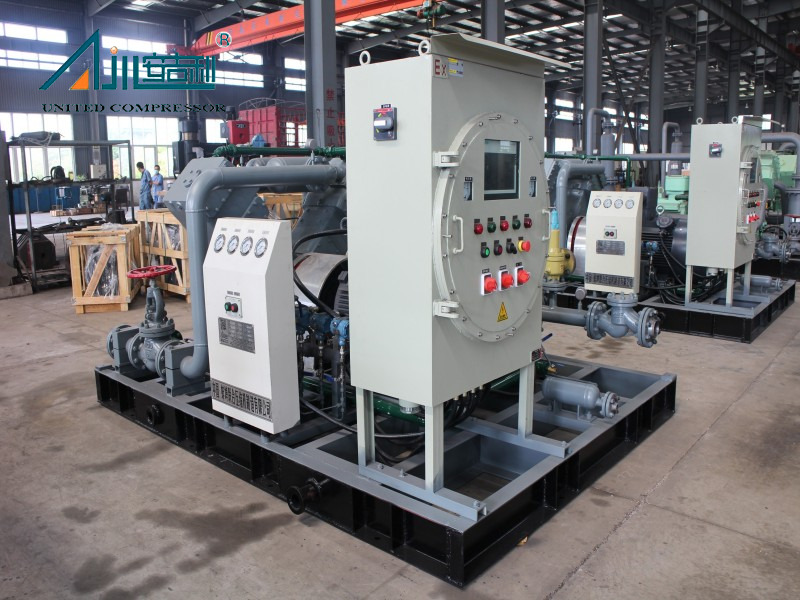

التشغيل المستقر والسلامة العالية: يتحكم نظام تبريد الماء المفتوح بكفاءة في درجة حرارة العادم (≤50 ℃) ، ويضمن نظام تزييت الضغط (للعمود المرفقي ، قضيب التوصيل ، و Crosshead) تزييتًا مناسبًا من الأجزاء المتحركة. تتيح خزانة التحكم في الانفجار PLC مع شاشة تعمل باللمس من المراقبة في الوقت الفعلي لمعلمات التشغيل ، بالإضافة إلى حماية التنبيه التلقائي والإغلاق في حالة وجود أخطاء ، وتلبية متطلبات السلامة للبيئات المتفجرة.
سهولة التثبيت والصيانة: توفر القاعدة المتكاملة المثبتة على SKID القوة والصلابة الكافية ، وتبسيط التثبيت في الموقع ؛ إن إدراج جهاز الدوران اليدوي وقطع الغيار الموحدة (مثل مجموعات الصيانة ومرشحات الزيت) يسهل الصيانة اليومية ويقلل من وقت تعطل المعدات.
القدرة على التكيف البيئي القوي: مصمم للتكيف مع ظروف الموقع الصناعية المعقدة (بما في ذلك تقلبات درجات الحرارة والمتطلبات الزلزالية المحددة) ، يمكن للضاغط أن يعمل بشكل ثابت في ظل درجات الحرارة المتنوعة والظروف البيئية ، مما يضمن الإمداد المستمر للغاز الطبيعي للعمليات الصناعية.
تسليط الضوء على المزايا
 |  |  |  |
| يتمتع بكفاءة عالية وموثوقية قوية ودرجة عالية من الأتمتة ؛ | أجزاء أقل ضعفا ، انخفاض الاهتزاز ، ضوضاء منخفضة ، وسهولة التشغيل والصيانة | يتم تثبيت جميع المعدات الرئيسية والمساعد للضاغط على الزلاجة ، تعمل بسلاسة وموثوقة. إن التثبيت الكلي للزلاجة مريح لنقل وتركيب الضاغط | تم تصميم مكونات الماكينة بأكملها بعناية |
شهادات براءات الاختراع
 | A Piston Rod Thread Sleeve ZL 2017 2 1907021.7 | | جهاز دعم حلقة المكبس ZL 2018 2 0294776.2 | |
| مكبس النطاق ZL 2017 2 190177.0 لضواغط متوازنة متماثلة | | مقصورة مزدوجة قصيرة طويلة متكاملة ZL 2018 2 0294762.0 |
وصف الجهاز بأكمله
 | |
الضاغط في هذه الصورة هو منتج غير قياسي. يوفر المنتج حلولًا مستقلة مصممة لمتطلبات الاستخدام المحددة للعملاء (معدل التدفق/النقاء/الضغط ، وبيئة الاستخدام ، والغرض الرئيسي ، ومتطلبات العميل الخاصة) ، من التصميم إلى تخصيص المنتج.
الشكل الهيكلي: D-type/m-type/s-type/w-type/v-type/z-type
طريقة التبريد: تبريد الماء/تبريد الهواء/تبريد مختلط
نموذج التثبيت: نوع ثابت/محمول/مثبت/مقصورة/مقصورة
وضع القيادة: محرك المحرك/محرك الديزل البدء
النقل: البحر/الهواء/الأرض
التغليف:
 |  |  |
| المقصورة المعدنية | صندوق خشبي | مقصورة مقاومة للصوت |
قضية المشروع
 |  |  |
| Lanzhou Petrochemical Company 240000 Tonsyear Restoration Ethylene Production Projec | حقل زيت آذان في جنوب كازاخستان | شراء جفاف الغربال الجزيئي ، وتجديد الجليكول الإيثيلين وجهاز الحقن ، وتزلج غاز الوقود في مجال غاز أكيموم |
المعلمة الفنية
| لا. | نموذج | واسطة | معدل التدفق (NM3/H) | ضغط العادم MPA | طاقة المحرك (KW) | طريقة التبريد | الأبعاد العامة (مم) | الأوزان (كغ) | |
| 1 | VW-3.5/1-18 | الغاز الطبيعي | 420 | 1.8 | 55 | ماء مغلق | D 4000 × 1800 × 2200 | 5000 | |
| 2 | DF-0.4/（2 ～ 6） -250 | الغاز الطبيعي | 160 | 25 | 30 | مبرد بالهواء | 2800 × 1800 × 1500 | 3500 | |
| 3 | DFD-1.36/(30 ～ 50) -250 | الغاز الطبيعي | 4167 | 25 | 315 | مبرد بالهواء | 8500 × 3700 × 4100 | 22000 | |
| 4 | DFW-3.7/(8 ～ 12) -52 | الغاز الطبيعي | 2083 | 5.2 | 200 | مبرد بالهواء | 6000 × 3400 × 2300 | 15000 | |
| 5 | DFW-5.3/3-15 | الغاز الطبيعي | 1100 | 1.5 | 90 | مبرد بالهواء | 6500 × 3000 × 2500 | 6000 | |
| 6 | DFWD-5.7/(0. 1 ～ 0.5) -40 | الغاز الطبيعي | 75 ～ 365 | 4 | 90 | مبرد بالهواء | 7000 × 3400 × 2500 | 100000 | |
| 7 | DFWD-5/(1.5 ～ 3.6) -14.2 | الغاز الطبيعي | 700 | 1.42 | 90 | مبرد بالهواء | 5000 × 3200 × 2200 | 6500 | |
| 8 | DW-9/3-35 | الغاز الطبيعي | 2000 | 3.5 | 250 | مبرد بالهواء | 4800 × 4000 × 2000 | 13000 | |
| 9 | MFWD-7/(10 ～ 30) -35 | الغاز الطبيعي | 6250 | 3.5 | 315 | مبرد بالهواء | 6300 × 3200 × 3200 | 16000 | |
| 10 | VF-1.4/(5 ～ 7) -250 | الغاز الطبيعي | 500 | 25 | 110 | مبرد بالهواء | 5000 × 2400 × 2100 | 6800 | |
| 11 | VF-2.2/（0.5 ～ 0.7） -60 | الغاز الطبيعي | 180 | 6 | 45 | مبرد بالهواء | 6000 × 2500 × 2400 | 8000 | |
| 12 | VWF-1.65/(25 ～ 35) -50 | الغاز الطبيعي | 2500 | 5 | 90 | مبرد بالهواء | 4500 × 2500 × 2100 | 5500 | |
| 13 | VWF-11/（0.5 ～ 2） -14 | الغاز الطبيعي | 1000 | 1.4 | 160 | مبرد بالهواء | 5200 × 2000 × 2200 | 6000 | |
| 14 | VWF-13.6/(0.05 ～ 0.2) -6 | الغاز الطبيعي | 800 | 0.6 | 90 | مبرد بالهواء | 5000 × 2200 × 2200 | 6000 | |
| 15 | VWF-8/（0.6 ～ 3） -12 | الغاز الطبيعي | 1900 | 1.2 | 132 | مبرد بالهواء | 5800 × 2300 × 2450 | 7800 | |
| 16 | VWF-9/0.05-14 | الغاز الطبيعي | 500 | 1.4 | 90 | مبرد بالهواء | 3800 × 2000 × 1600 | 3500 | |
| 17 | DFW-15.9/（0.4 ～ 1） -16 | الغاز الطبيعي | 1330 | 1.6 | 250 | تبريد مختلط | 5000 × 3400 × 2000 | 12000 | |
| 18 | VWFD-7.5/(0.5 ～ 1) -3 | الغاز الطبيعي | 20000 | 0.3 | 45 | تبريد مختلط | 4000 × 2300 × 2300 | 400 | |
| 19 | MFWD-6.0/(25 ～ 45) -45 | الغاز الطبيعي | 20000 ～ 36000 | 4.5 | 250 | تبريد مختلط | 6500 × 3000 × 3200 | 17000 | |
| 20 | DW-2.8/(16 ～ 25) -50 | الغاز الطبيعي | 2500 | 5.0 | 160 | تبريد الماء | 4300 × 3000 × 1600 | 7000 | |
| 21 | DW-3/15-52 | الغاز الطبيعي | 2550 | 5.2 | 185 | تبريد الماء | 3800 × 3400 × 2300 | 9000 | |
| 22 | DW-4.9/(1.5 ～ 2.5) -22 | الغاز الطبيعي | 700 | 2.2 | 110 | تبريد الماء | 3800 × 2700 × 1800 | 6000 | |
| 23 | DW-6.9/（7 ～ 15） -20 | الغاز الطبيعي | 4000 | 2.0 | 160 | تبريد الماء | 3600 × 2300 × 1600 | 4500 | |
| 24 | DW-1.92/2.5-22 | الغاز الطبيعي | 320 | 2.2 | 45 | تبريد الماء | 3200 × 3000 × 1700 | 3000 | |
| 25 | DW-7.6/1.5-25 | الغاز الطبيعي | 1000 | 2.5 | 160 | تبريد الماء | 5200 × 3200 × 2200 | 10000 | |
| 26 | DWD-8/4-10 | الغاز الطبيعي | 2100 | 1.0 | 110 | تبريد الماء | 5800 × 3300 × 2300 | 8800 | |
| 27 | MW-19.2/(1 ～ 17)-(17 ～ 25) | الغاز الطبيعي | 2000 | 1.7 ～ 2.5 | 400 | تبريد الماء | 7200 × 3600 × 2100 | 21000 | |
| 28 | VW-8.4/(2 ～ 4) -20 | الغاز الطبيعي | 1500 | 2 | 185 | تبريد الماء | 5500 × 2200 × 2700 | 6000 | |
| 29 | VW-9. 1/(0.05 ～ 0. 1) -5 型 | الغاز الطبيعي | 500 | 0.5 | 55 | تبريد الماء | 3500 × 2200 × 1800 | 5000 | |
| 30 | ZW-1.6/（35 ～ 52）-(39 ～ 56) | الغاز الطبيعي | 4000 | 3.9 ～ 5.6 | 37 | تبريد الماء | 3200 × 1700 × 1800 | 2500 | |
تم تصميمه خصيصًا للغاز الطبيعي (كما هو محدد بوضوح في الاتفاق التقني أن وسيلة الضاغط هي الغاز الطبيعي). إنه غير مناسب لضغط الغازات الأخرى مثل الهيدروجين أو الأكسجين أو الغازات الصناعية الخاصة. إذا كان هناك طلب على ضغط الغازات الأخرى ، فمن المستحسن استشارة المورد لحلول ضاغط الغاز المخصصة.
نظرًا لتصميمها الهيكلي المعقول واختيار المكونات عالي الجودة (مثل حلقات المكبس المقاومة للارتداء ، تتطلب حلقات التوجيه والتعبئة المملوءة بـ PTFE) ، والصيانة الروتينية (بما في ذلك التحقق من حالة المرشحات ، وفحص الأختام ، واختبار أداء صمامات الأمان) عمومًا كل 3000 إلى 4000 ساعة تشغيل. بالإضافة إلى ذلك ، فإن الأجزاء الضعيفة الرئيسية (مثل حلقات المكبس ، وألواح الصمامات) لها عمر خدمة لا يقل عن 6000 ساعة ، وتصميم تزييت خالي من الزيت للأسطوانات والتعبئة يتجنب استبدال مواد التشحيم المتكررة ، مما يزيد من تردد الصيانة.
نعم ، يتوافق الضاغط مع سلسلة من المعايير التقنية الوطنية والصناعية. على سبيل المثال ، يفي بمتطلبات API 618 (الضواغط المتبادلة لمرافق صناعة البترول والكيمياء والغاز) ، و GB/T 3853 (اختبارات القبول لضواغط الإزاحة الإيجابية) ، و GB 150 (أوعية الضغط) لمكونات الضغط مثل الخزانات المخزن المؤقت. في الوقت نفسه ، تلبي أجزاءها المقاومة للانفجار (مثل المحرك المقاوم للانفجار ، وخزانة التحكم في الانفجار PLC) متطلبات معايير سلسلة GB 3836 ، مما يضمن تشغيل آمن ومتوافق في البيئات المتفجرة.
طرق النقل: يمكن نقل الضاغط عن طريق الأرض (الشاحنة) ، وإذا كانت هناك حاجة إلى نقل النقل الطويل أو النقل عبر البحر أو السكك الحديدية. يمكن تحديد طريقة النقل المحددة من خلال التفاوض بين المورد والمشتري وفقًا لموقع المشروع الفعلي وظروف النقل.
متطلبات التغليف: يجب أن تتوافق تغليف الضاغط مع GB/T 13384 (الشروط الفنية العامة لتعبئة المنتجات الميكانيكية والكهربائية) والسكك الحديدية ذات الصلة ، لوائح النقل على الطرق السريعة. يتم تعبئة الماكينة بأكملها (بما في ذلك القاعدة المثبتة على الانزلاق وخزانة التحكم وخزان المخزن المؤقت) بتدابير مقاومة للرطوبة ومضادة للمطر ومضادة للهروب (مثل استخدام أفلام مقاومة للرطوبة ، ومنصات امتصاص الصدمات). بالنسبة للمكونات الرئيسية (مثل قطع الغيار ، الأدوات الدقيقة) ، يتم تعبئتها في صناديق خشبية أو صناديق معدنية بشكل منفصل لتجنب الأضرار أثناء النقل.
يوفر المورد الدعم الفني الشامل بعد البيع ، بما في ذلك التوجيه في الموقع لتركيب المعدات وتكليفها ، وتدريب لموظفي تشغيل وصيانة المشتري (تغطية تشغيل المعدات ، والصيانة اليومية ، وتشخيص الأعطال والتعامل معها) ، وتوريد قطع الغيار. خلال فترة ضمان الجودة (بعد 12 شهرًا من الانتهاء من قبول أداء المعدات أو 18 شهرًا بعد قبول الوصول ، أيهما يأتي أولاً) ، إذا تضررت الجهاز بسبب جودة التصنيع للموردين ، فإن المورد سيوفر إصلاحًا مجانيًا أو استبدالًا للأجزاء ، وإرسال الموظفين الفنيين إلى موقع المشتري للتعامل معها في غضون 48 ساعة بعد الإشعار.
