تعرض هذه الصفحة ضواغط الغاز الطبيعي عالي الكفاءة المصنعة بواسطة Bengbu United Compressor Manufacturing Co., Ltd ، وهي شركة تصنيع رائدة في الصين متخصصة في حلول ضغط الغاز. تشمل المنتجات الأساسية المميزة MW-17.4 / (0.1-0.2) -26 و MW-19.2 / (1-17)-(17-25) ، المصممة لتلبية الاحتياجات الصناعية المتنوعة لضغط الغاز الطبيعي.
يبرز ضاغط MW-17.4 / (0.1-0.2) -26 ضاغط الغاز الطبيعي عالي الكفاءة مع مقاييس الأداء الدقيقة: يتولى تكوين متوسط بنسبة 18 ٪ N₂ و 82 ٪ CH₄ ، يضم قدرة معالجة تبلغ 1000Nm³ / ساعة . تعمل تحت ضغط مدخل من 10 ~ 20kpa.g ودرجة حرارة مدخل -20 ~ 40 ℃ ، فإنه يوفر ضغطًا عادمًا قدره 2.6mpa.g ، مدعوم بمحرك رئيسي 200 كيلو وات . مع أبعاد إجمالية تبلغ حوالي 5200 × 3200 × 2000 مم ووزن حوالي 10t ، تم تصميمه للاستقرار في الإعدادات المختلفة.
نموذج رئيسي آخر ، MW-19.2 / (1-17)-(17-25) ضاغط الغاز الطبيعي عالي الكفاءة ، يوفر قدرة معالجة تبلغ 19.2 متر مكعب / دقيقة ، تعمل مع نطاق ضغط مدخل قدره 0.1 ~ 1.7mpa.g ودرجة حرارة مدخل 40 ℃ ، مع تحقيق ضغط العادم من 1.7 إلى 25 مترًا . مزود بمحرك رئيسي 400 كيلو وات ، ويتميز بأبعاد تبلغ حوالي 8500 × 3200 × 2500 مم ووزن 20T ، مما يجعله مناسبًا للتطبيقات الصناعية على نطاق واسع.
يتم استخدام هذه الضواغط على نطاق واسع في أنظمة خطوط أنابيب الغاز الحضرية للحفاظ على ضغط الإمداد المستقر ، ومعدات الغاز المنزلي (على سبيل المثال ، مواقد وسخاخات المياه) كمصدر للوقود في الغاز الطبيعي المضغوط ، ومحطات التزود بالوقود في الغاز الطبيعي المضغوط لإمدادات الوقود ، وحقن بئر الزيت لتعزيز استرداد زيت النفط الخام ، وحلق ذروة خزان التخزين إلى التوازن بين فترات العرض العالية.
تم تصميم ضواغط الغاز الطبيعي لدينا من أجل كفاءة استثنائية ، مما يقلل من استهلاك الطاقة مع تعزيز الإنتاجية التشغيلية. تضمن موثوقيتها القوية عملية مستمرة ومستقرة في ظل جميع الظروف المحددة ، مما يقلل من وقت التوقف عن العمل والحفاظ على عمليات ضغط الغاز دون انقطاع. مع درجة عالية من الأتمتة ، فإنها تدمج بسلاسة في أنظمة متنوعة ، مما يبسيط إدارة سير العمل.
يتميز هذه الضواغط ، التي تتميز بدرجة أقل من الأجزاء الضعيفة ، باستبدال وإصلاحات أقل تكرارًا ، مما يقلل من تكاليف الصيانة بشكل ملحوظ. إنها تعمل مع انخفاض الاهتزاز والضوضاء ، مما يخلق بيئة عمل أكثر راحة. يجعل هذا الأداء المستقر أيضًا سهلة الاستخدام ، حتى بالنسبة للمشغلين ذوي الخبرة المحدودة ، مما يضمن الاستخدام السلس اليومي.

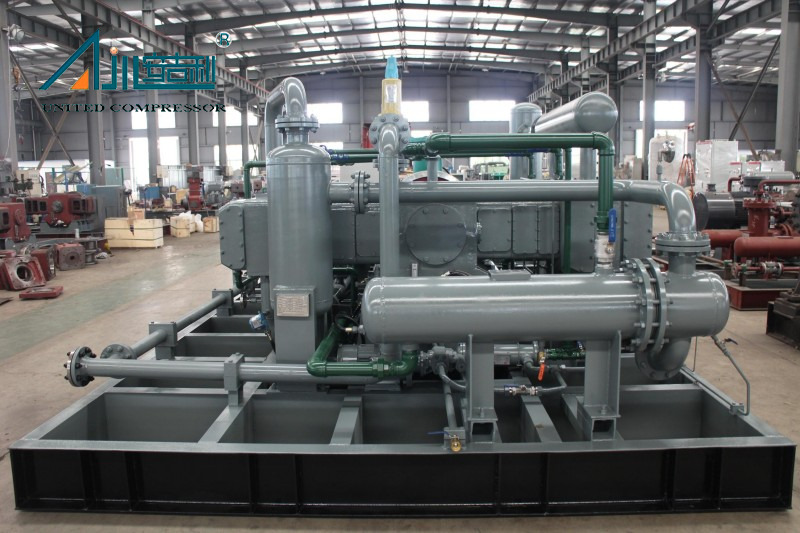

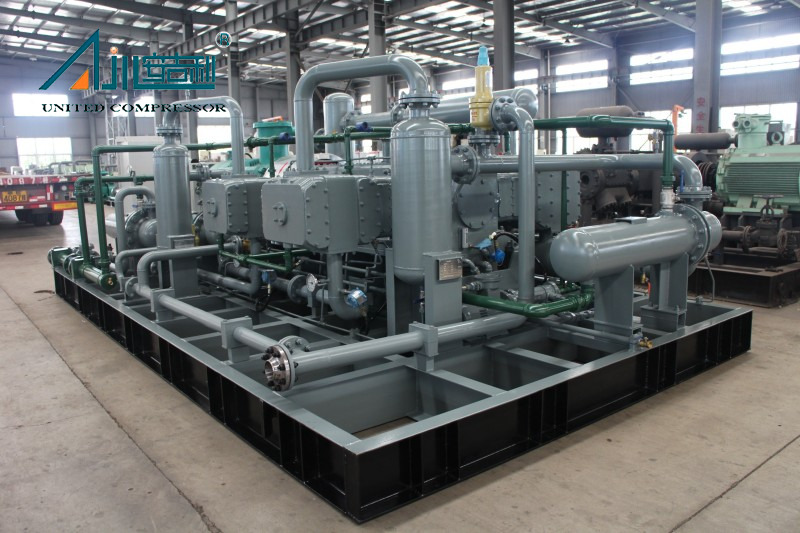

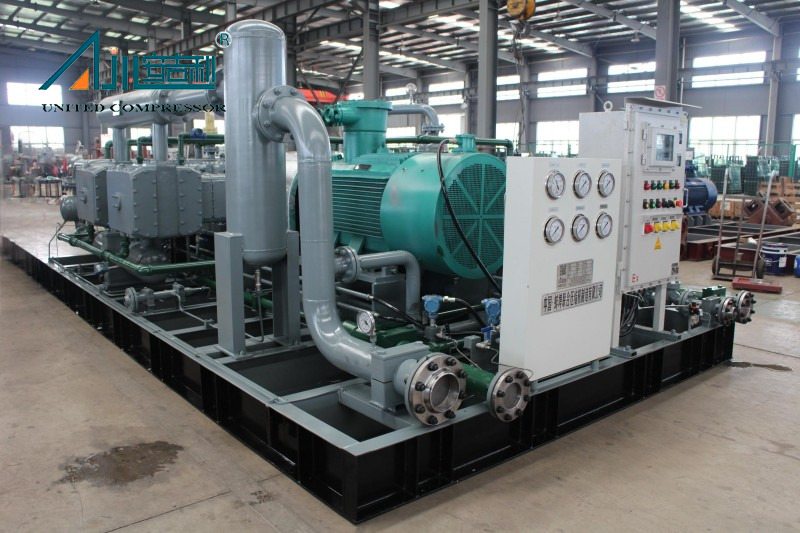

يتم تركيب جميع المعدات الرئيسية والمساعد على الزلاجات ، مما يضمن تشغيل موثوق وتبسيط النقل والتركيب. سواء تم شحنها عن طريق البحر أو الهواء أو الأرض ، فإن التصميم المثبت على الزلاجة يوفر الوقت والجهد أثناء الإعداد ، مما يجعل النشر فعالًا عبر مواقع مختلفة.
تم تصميم جسم الضاغط من صب HT250 ، مما يضمن المتانة وحياة خدمة طويلة. تتبنى كل من الأسطوانة والتعبئة هياكل خالية من الزيت ، مما يلغي الحاجة إلى تزييت الزيت وتقليل مخاطر التلوث. يتم ترتيب منافذ مدخل الأسطوانة والمنصير رأسياً (لأعلى ولأسفل) لمنع المطرقة السائلة الناتجة عن تراكم السائل الداخلي ، مما يعزز السلامة التشغيلية. يستخدم صمام الهواء هيكل شبكة شعبية عالميًا مع لوحة صمام من الفولاذ المقاوم للصدأ ، مما يعزز الأداء وطول العمر.
منطقة التطبيق
يتم استخدام ضواغط الغاز الطبيعي في تطوير مجال النفط والغاز لزيادة إنتاجية البئر من الغاز ، بما في ذلك نقل الغاز الطبيعي وفصل النفط والغاز والضغط على رأس البئر وغيرها من العمليات. على سبيل المثال ، باستخدام ضاغط لتعزيز واستعادة الغاز المرتبط بالضغط المنخفض ، يمكن تقليل نفايات الموارد. بالإضافة إلى ذلك ، يتم استخدام الضواغط أيضًا لإنتاج البئر الغاز والتجمع في استخراج الغاز الطبيعي غير التقليدي مثل الغاز الصخري والميثان الفحم.
ضاغط الغاز الطبيعي هو المعدات الأساسية لخطوط الأنابيب لمسافات طويلة ، مما يضمن نقلًا مستقرًا للغاز الطبيعي من خلال تعزيز المراحل المتعددة. على سبيل المثال ، يتم تثبيت وحدات الضاغط في المحطات الأولية والمتوسطة والنهائية للتعويض عن فقدان ضغط خطوط الأنابيب وتحقيق النقل لمسافات طويلة.
تسليط الضوء على المزايا
 |  |  |  |
| يتمتع بكفاءة عالية وموثوقية قوية ودرجة عالية من الأتمتة ؛ | أجزاء أقل ضعفا ، انخفاض الاهتزاز ، ضوضاء منخفضة ، وسهولة التشغيل والصيانة | يتم تثبيت جميع المعدات الرئيسية والمساعد للضاغط على الزلاجة ، تعمل بسلاسة وموثوقة. إن التثبيت الكلي للزلاجة مريح لنقل وتركيب الضاغط | تم تصميم مكونات الماكينة بأكملها بعناية |
شهادات براءات الاختراع
 | A Piston Rod Thread Sleeve ZL 2017 2 1907021.7 | | جهاز دعم حلقة المكبس ZL 2018 2 0294776.2 | |
| مكبس النطاق ZL 2017 2 190177.0 لضواغط متوازنة متماثلة | | مقصورة مزدوجة قصيرة طويلة متكاملة ZL 2018 2 0294762.0 |
وصف الجهاز بأكمله
يتبنى الضاغط من النوع D (نوع التوازن المتماثل) ، والتشحيم المبرد بالمياه ، والتشحيم الخالي من الزيت ، ونوع المكبس المتبادل ، وضغط من مرحلتين من صفوف من الصفوف ، ويتم توفير الوحدة بأكملها بطريقة معيارية.
علبة مرافق الضاغط مصنوعة من الحديد الزهر الرمادي ولديها أربعة ثقوب بأقطار مختلفة لتثبيت الشرائح المتقاطعة والمحامل والمقاعد المحمولة. يمكن للجزء السفلي من علبة المرافق تخزين زيت التشحيم للضاغط للتشحيم ؛ يحتوي السطح العلوي من علبة المرافق على واجهة لتثبيت لوحة تغطية مدخل الوقود (منفذ التنفس) ؛ بالإضافة إلى ذلك ، تحتوي علبة المرافق أيضًا على واجهات احتياطية مثل ميناء تصريف الزيت ، ومنفذ مراقبة مقياس الزيت ، ومنفذ حقن زيت المقعد ، ومنفذ قياس درجة حرارة زيت التثبيت. تم توصيل منفذ تصريف النفط في علبة المرافق إلى الخارج من المقصورة ومجهز بصمام كرة يدوي لتصريف الزيت من علبة المرافق.
الجسم الأوسط للضاغط هو بنية جسم متوسطة مزدوجة ، مما يضمن أن مساحة الجسم الأوسط أكبر من ضربة واحدة ، مما يمنع زيت الضاغط من دخول الأسطوانة من علبة المرافق ، مما يضمن أن زيت الضاغط لا يلوث الوسط. مادة أسطوانة الضاغط هي الحديد الزهر الرمادي/الصلب المزور ، وتتبنى تصميم تزييت خالٍ من الزيت ، والذي لا يتطلب تزييتًا من الزيت. مادة رأس الأسطوانة هي من الحديد الزهر الرمادي/الصلب المزور ، ويتم ترتيب صمامات الهواء محوريًا على رأس الأسطوانة.
 |  |

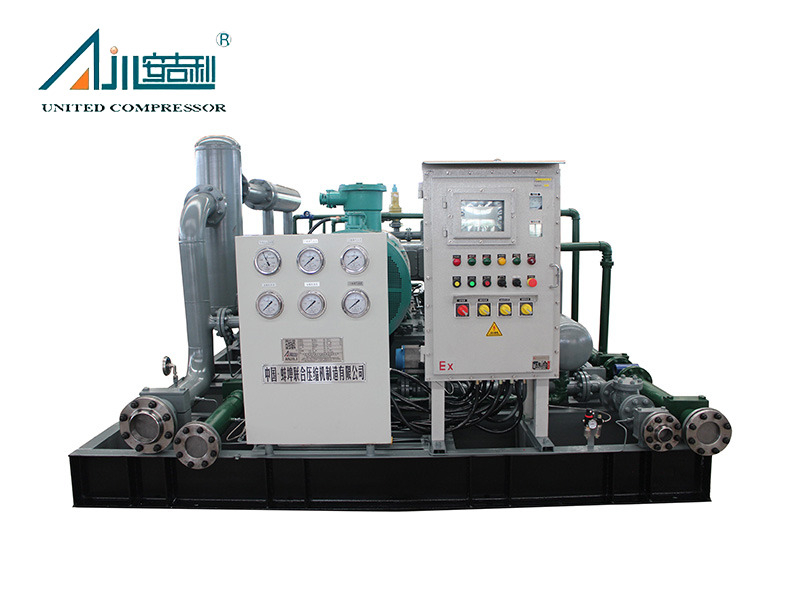

الضاغط في هذه الصورة هو منتج غير قياسي. يوفر المنتج حلولًا مستقلة مصممة لمتطلبات الاستخدام المحددة للعملاء (معدل التدفق/النقاء/الضغط ، وبيئة الاستخدام ، والغرض الرئيسي ، ومتطلبات العميل الخاصة) ، من التصميم إلى تخصيص المنتج.
الشكل الهيكلي: D-type/m-type/s-type/w-type/v-type/z-type
طريقة التبريد: تبريد الماء/تبريد الهواء/تبريد مختلط
نموذج التثبيت: نوع ثابت/محمول/مثبت/مقصورة/مقصورة
وضع القيادة: محرك المحرك/محرك الديزل البدء
النقل: البحر/الهواء/الأرض
التغليف:
 |  |  |
| المقصورة المعدنية | صندوق خشبي | مقصورة مقاومة للصوت |
المعلمة الفنية
| لا. | نموذج | واسطة | معدل التدفق (NM3/H) | ضغط العادم MPA | طاقة المحرك (KW) | طريقة التبريد | الأبعاد العامة (مم) | الأوزان (كغ) | |
| 1 | VW-3.5/1-18 | الغاز الطبيعي | 420 | 1.8 | 55 | ماء مغلق | D 4000 × 1800 × 2200 | 5000 | |
| 2 | DF-0.4/（2 ～ 6） -250 | الغاز الطبيعي | 160 | 25 | 30 | مبرد بالهواء | 2800 × 1800 × 1500 | 3500 | |
| 3 | DFD-1.36/(30 ～ 50) -250 | الغاز الطبيعي | 4167 | 25 | 315 | مبرد بالهواء | 8500 × 3700 × 4100 | 22000 | |
| 4 | DFW-3.7/(8 ～ 12) -52 | الغاز الطبيعي | 2083 | 5.2 | 200 | مبرد بالهواء | 6000 × 3400 × 2300 | 15000 | |
| 5 | DFW-5.3/3-15 | الغاز الطبيعي | 1100 | 1.5 | 90 | مبرد بالهواء | 6500 × 3000 × 2500 | 6000 | |
| 6 | DFWD-5.7/(0. 1 ～ 0.5) -40 | الغاز الطبيعي | 75 ～ 365 | 4 | 90 | مبرد بالهواء | 7000 × 3400 × 2500 | 100000 | |
| 7 | DFWD-5/(1.5 ～ 3.6) -14.2 | الغاز الطبيعي | 700 | 1.42 | 90 | مبرد بالهواء | 5000 × 3200 × 2200 | 6500 | |
| 8 | DW-9/3-35 | الغاز الطبيعي | 2000 | 3.5 | 250 | مبرد بالهواء | 4800 × 4000 × 2000 | 13000 | |
| 9 | MFWD-7/(10 ～ 30) -35 | الغاز الطبيعي | 6250 | 3.5 | 315 | مبرد بالهواء | 6300 × 3200 × 3200 | 16000 | |
| 10 | VF-1.4/(5 ～ 7) -250 | الغاز الطبيعي | 500 | 25 | 110 | مبرد بالهواء | 5000 × 2400 × 2100 | 6800 | |
| 11 | VF-2.2/（0.5 ～ 0.7） -60 | الغاز الطبيعي | 180 | 6 | 45 | مبرد بالهواء | 6000 × 2500 × 2400 | 8000 | |
| 12 | VWF-1.65/(25 ～ 35) -50 | الغاز الطبيعي | 2500 | 5 | 90 | مبرد بالهواء | 4500 × 2500 × 2100 | 5500 | |
| 13 | VWF-11/（0.5 ～ 2） -14 | الغاز الطبيعي | 1000 | 1.4 | 160 | مبرد بالهواء | 5200 × 2000 × 2200 | 6000 | |
| 14 | VWF-13.6/(0.05 ～ 0.2) -6 | الغاز الطبيعي | 800 | 0.6 | 90 | مبرد بالهواء | 5000 × 2200 × 2200 | 6000 | |
| 15 | VWF-8/（0.6 ～ 3） -12 | الغاز الطبيعي | 1900 | 1.2 | 132 | مبرد بالهواء | 5800 × 2300 × 2450 | 7800 | |
| 16 | VWF-9/0.05-14 | الغاز الطبيعي | 500 | 1.4 | 90 | مبرد بالهواء | 3800 × 2000 × 1600 | 3500 | |
| 17 | DFW-15.9/（0.4 ～ 1） -16 | الغاز الطبيعي | 1330 | 1.6 | 250 | تبريد مختلط | 5000 × 3400 × 2000 | 12000 | |
| 18 | VWFD-7.5/(0.5 ～ 1) -3 | الغاز الطبيعي | 20000 | 0.3 | 45 | تبريد مختلط | 4000 × 2300 × 2300 | 400 | |
| 19 | MFWD-6.0/(25 ～ 45) -45 | الغاز الطبيعي | 20000 ～ 36000 | 4.5 | 250 | تبريد مختلط | 6500 × 3000 × 3200 | 17000 | |
| 20 | DW-2.8/(16 ～ 25) -50 | الغاز الطبيعي | 2500 | 5.0 | 160 | تبريد الماء | 4300 × 3000 × 1600 | 7000 | |
| 21 | DW-3/15-52 | الغاز الطبيعي | 2550 | 5.2 | 185 | تبريد الماء | 3800 × 3400 × 2300 | 9000 | |
| 22 | DW-4.9/(1.5 ～ 2.5) -22 | الغاز الطبيعي | 700 | 2.2 | 110 | تبريد الماء | 3800 × 2700 × 1800 | 6000 | |
| 23 | DW-6.9/（7 ～ 15） -20 | الغاز الطبيعي | 4000 | 2.0 | 160 | تبريد الماء | 3600 × 2300 × 1600 | 4500 | |
| 24 | DW-1.92/2.5-22 | الغاز الطبيعي | 320 | 2.2 | 45 | تبريد الماء | 3200 × 3000 × 1700 | 3000 | |
| 25 | DW-7.6/1.5-25 | الغاز الطبيعي | 1000 | 2.5 | 160 | تبريد الماء | 5200 × 3200 × 2200 | 10000 | |
| 26 | DWD-8/4-10 | الغاز الطبيعي | 2100 | 1.0 | 110 | تبريد الماء | 5800 × 3300 × 2300 | 8800 | |
| 27 | MW-19.2/(1 ～ 17)-(17 ～ 25) | الغاز الطبيعي | 2000 | 1.7 ～ 2.5 | 400 | تبريد الماء | 7200 × 3600 × 2100 | 21000 | |
| 28 | VW-8.4/(2 ～ 4) -20 | الغاز الطبيعي | 1500 | 2 | 185 | تبريد الماء | 5500 × 2200 × 2700 | 6000 | |
| 29 | VW-9. 1/(0.05 ～ 0. 1) -5 型 | الغاز الطبيعي | 500 | 0.5 | 55 | تبريد الماء | 3500 × 2200 × 1800 | 5000 | |
| 30 | ZW-1.6/（35 ～ 52）-(39 ～ 56) | الغاز الطبيعي | 4000 | 3.9 ～ 5.6 | 37 | تبريد الماء | 3200 × 1700 × 1800 | 2500 | |
قضية المشروع
 |  |  |

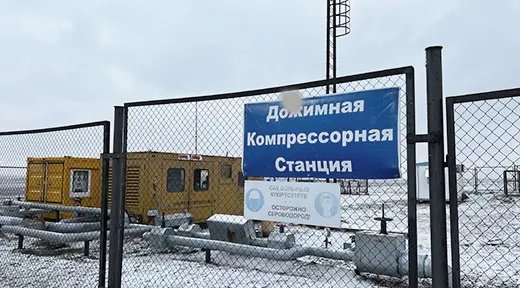

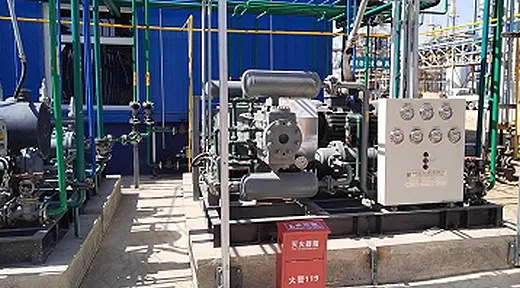

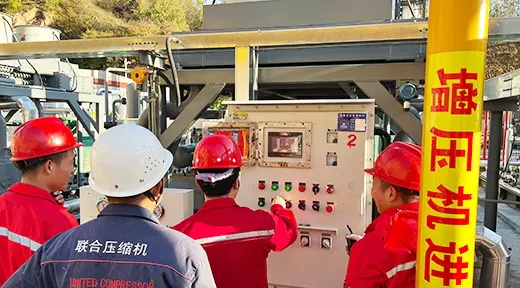

| حقل زيت آذان في جنوب كازاخستان | Ningxia Zhongneng New Materials Engineering | شركة بكين هونغك تشينغنغ للتكنولوجيا المحدودة |
هذه ضواغط الغاز الطبيعي تنوعا في جميع أنحاء الصناعات: فهي تحافظ على الضغط في خطوط أنابيب الغاز الحضرية ، وتكون بمثابة مصادر للوقود للمعدات المنزلية (على سبيل المثال ، مواقد) ، وتزويد الوقود في محطات التزود بالوقود في الغاز الطبيعي المضغوط ، وتعزيز استرداد النفط الخام عن طريق حقن البئر من النفط ، ودعم ذروة خزان التخزين للتوازن خلال فترات العرض العالية. كما أنها تلعب دورًا في تطوير مجال النفط والغاز (على سبيل المثال ، انتعاش الغاز المرتبط بالضغط المنخفض) ونقل خطوط الأنابيب لمسافات طويلة (عبر تعزيز المراحل المتعددة).
نعم ، جميع الضواغط هي منتجات غير قياسية تقدم حلولًا مصممة على أساس متطلبات العملاء ، بما في ذلك معدل التدفق ، ونقاء الغاز ، والضغط ، وبيئة التشغيل ، والغرض. تغطي خيارات التخصيص النماذج الهيكلية (نوع D ، من النوع M ، S-type ، W-type ، V-type ، Z-type) ، طرق التبريد (تبريد الماء ، تبريد الهواء ، التبريد المختلط) ، نماذج التثبيت (ثابتة ، محمولة ، محمولة ، مُثبّت في المقصورة) ، وأوضاع محرك محرك (محرك محرك ، محرك Diesel).
نحن نقدم خيارات تبريد متعددة: تبريد الماء ، تبريد الهواء ، والتبريد المختلط. يمكن للعملاء اختيار الطريقة الأنسب لبيئة التشغيل الخاصة بهم لضمان الأداء الأمثل.
النقل مرن ، مع خيارات للبحر أو الهواء أو الشحن الأراضي. تشمل خيارات التغليف كابينة معدنية وصناديق خشبية وكبائن مقاومة للصوت ، مما يضمن بقاء الجهاز محميًا أثناء النقل.
يتكون الجسم من صب HT250 ، وهي مادة عالية القوة معروفة بمواصلة قسوة التشغيل على المدى الطويل وظروف عمل مختلفة ، مما يضمن المتانة والموثوقية.
تم تصميم هذه الضواغط ، المدعومة من خبرتنا ، لتلبية الاحتياجات المتطورة لصناعة الغاز الطبيعي ، والجمع بين الأداء ، والمتانة ، والمرونة في التطبيقات المتنوعة.
