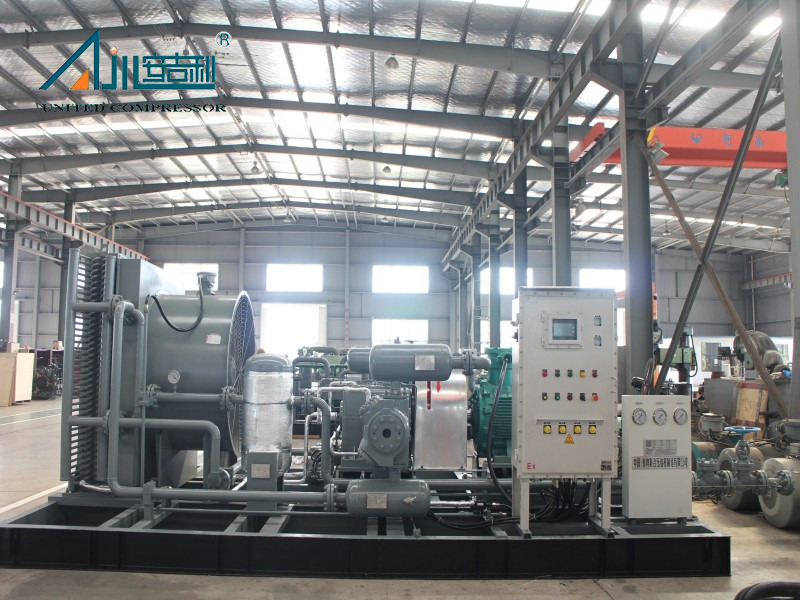

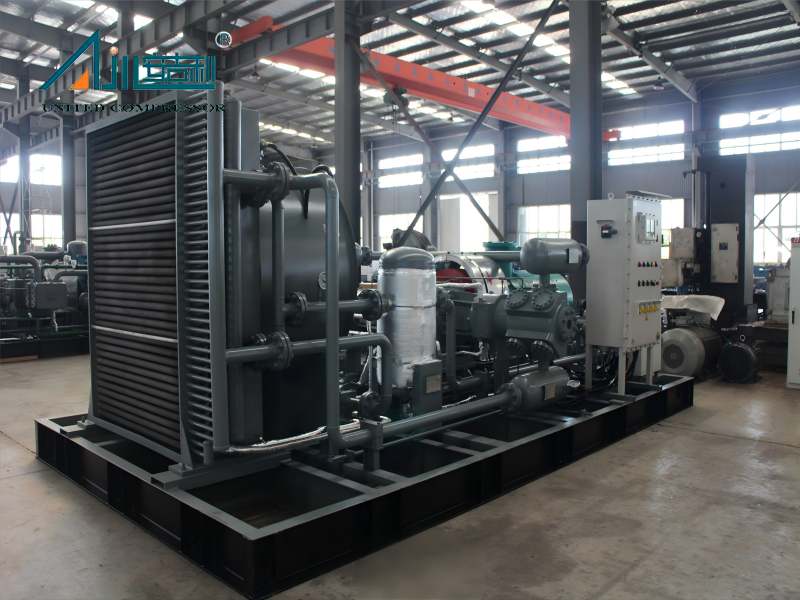

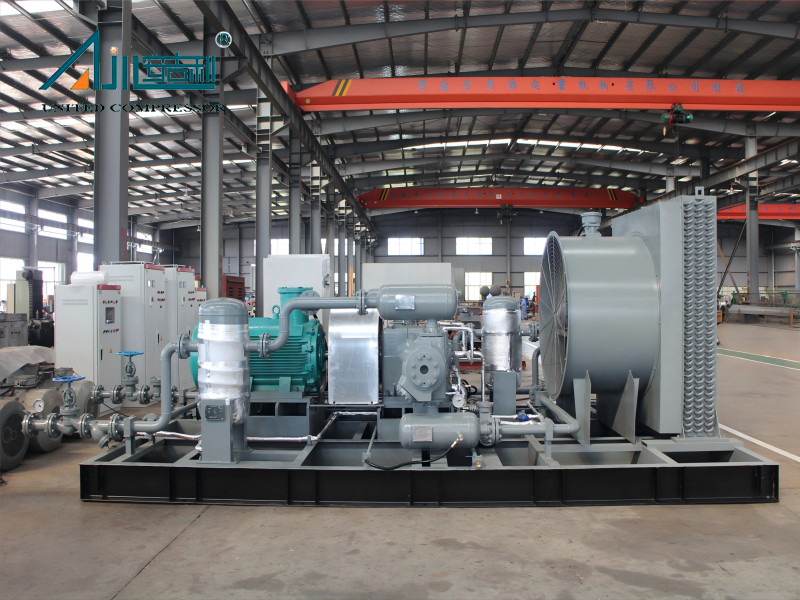

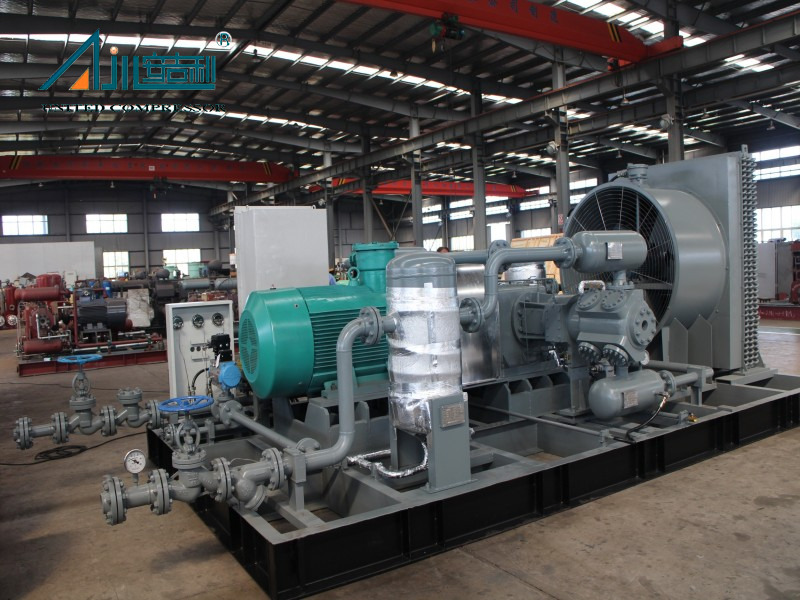

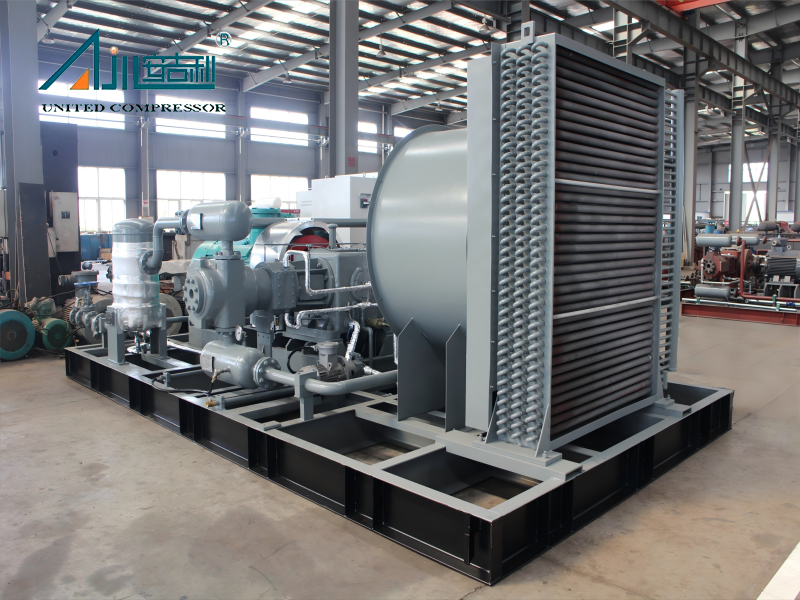

يعد ضاغط الغاز الطبيعي DWF-4.1/(18 ~ 25) -45 ، المصمم خصيصًا لسيناريوهات ضغط الغاز الطبيعي ، ضاغط المكبس المتبادل في المقابل. تم تطويره لزيادة ضغط الغاز الطبيعي بشكل ثابت ضمن نطاق معين ، بمثابة معدات حرجة في أنظمة معالجة الغاز الصناعية. إنه يضمن النقل الفعال للغاز الطبيعي واستخدامه ، مما يفي بالمتطلبات التشغيلية لعمليات معالجة الغاز المتوسطة إلى العليا.
تُظهر مؤشرات الأداء الرئيسية قدرتها على التكيف مع العمليات الصناعية: وهي تحقق معدل تدفق حجمي اسمي قدره 4.1 متر مكعب/دقيقة ، مع قدرة معالجة الغاز الطبيعي الفعلي تتراوح من 95000 إلى 135000 نانومتر/ساعة. يعمل داخل نطاق ضغط مدخل قدره 1.8 ~ 2.5MPa (G) في درجة الحرارة العادية ويوفر ضغط العادم 4.5MPa (G). مدفوعًا بمحرك رئيسي 200 كيلو وات بسرعة 740R/دقيقة ، فإنه يتميز بتصميم مدمج مثبت على التزلج على الأبعاد الإجمالية حوالي 6200 × 2900 × 2300 مم والوزن الإجمالي حوالي 14 طن. يسمح هذا التصميم بتركيب وتكامل مريح في الموقع في أنظمة معالجة الغاز الحالية ، في حين أن هيكله القوي يضمن تشغيلًا مستقرًا حتى في ظل ظروف العمل المستمرة.
تم تصميمه كضاغط مكبس DWF-4.1/(18 ~ 25) -45 ، الذي تم تبريده في التزييت القسري الخالي من الزيت ، وهو ضاغط المكبس المتبادل للمكبس ، التزييت المتبادل بالهواء المبرد بالهواء المبرمج ، و DWF-4.1/(18 ~ 25) -45. يتم اختيار المكونات الرئيسية للمتانة والأداء المستقر:

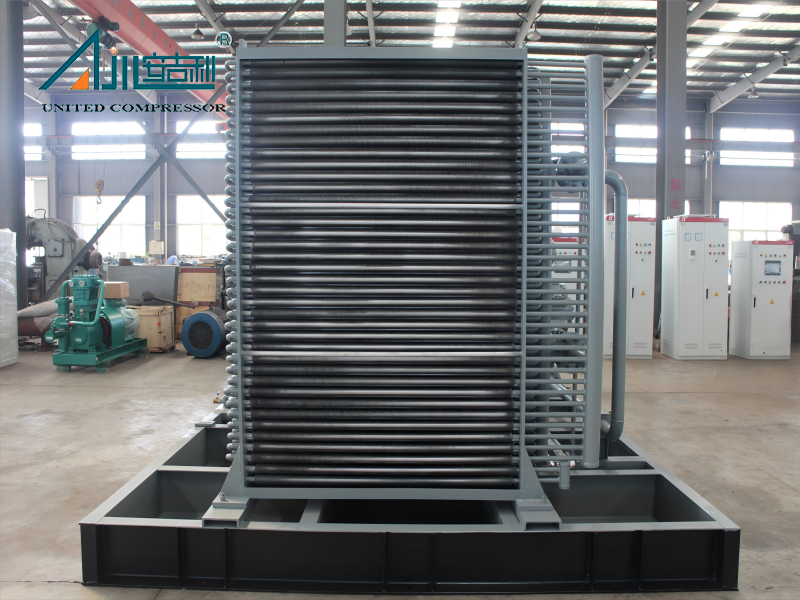

التشغيل المستقر والسلامة العالية: يتحكم نظام تبريد الهواء القسري (المجهز بمبردات مبردة بالهواء والمراوح المحورية) بكفاءة في درجة حرارة العادم (≤125 ℃) ، ويضمن نظام تزييت الضغط (من أجل العمود المرفقي ، قضيب التوصيل ، و Crosshead) تزيينًا مناسبًا للأجزاء المتحركة. تتيح خزانة التحكم في الانفجار PLC (مع Siemens S7-1200 PLC وشاشة Weinview التي تعمل باللمس بحجم 7 بوصات) المراقبة في الوقت الفعلي لمعلمات التشغيل (مثل ضغط المدخل/المخرج ، وضغط الزيت ، ودرجة حرارة العادم). كما يوفر حماية تلقائية للتنبيه وإغلاقها في حالة وجود أخطاء (على سبيل المثال ، الحمل الزائد للمحرك ، وضغط الزيت المنخفض ، ودرجة حرارة العادم العالية) ، وتلبية متطلبات السلامة للبيئات المتفجرة (مع وجود محرك رئيسي مقاوم للانفجار من EXDIIBT4).
سهولة التثبيت والصيانة: توفر القاعدة المتكاملة المثبتة على SKID القوة والصلابة الكافية ، وتبسيط التثبيت في الموقع (تتطلب فقط بناء الأساس والحصين الثانوي) ؛ إن إدراج جهاز الدوران اليدوي ومجموعة كاملة من الأجزاء الضعيفة العشوائية (مثل ربط محامل قضيب ، وحلقات المكبس ، وألواح الصمامات) والأدوات المخصصة تسهل الصيانة اليومية وتقليل وقت توقف المعدات.
القدرة على التكيف البيئي القوي: مصمم للتكيف مع ظروف الموقع الصناعية المعقدة (يعمل ضمن نطاق درجة حرارة المحيطة -20 ℃ ~+45 ℃) ، تم تجهيز الضاغط بتعزل دائرة الزيت وتتبع التتبع الكهربائي ، بالإضافة إلى سخان الزيت الإضافي (يتم تنشيطه عندما تكون درجة حرارة الزيت أقل من 5 ℃). تضمن هذه الميزات التشغيل المستقر تحت تقلبات درجة الحرارة وبيئات درجات الحرارة المنخفضة ، مما يضمن الإمداد المستمر للغاز الطبيعي للعمليات الصناعية.
تسليط الضوء على المزايا
 |  |  |  |
| يتمتع بكفاءة عالية وموثوقية قوية ودرجة عالية من الأتمتة ؛ | أجزاء أقل ضعفا ، انخفاض الاهتزاز ، ضوضاء منخفضة ، وسهولة التشغيل والصيانة | يتم تثبيت جميع المعدات الرئيسية والمساعد للضاغط على الزلاجة ، تعمل بسلاسة وموثوقة. إن التثبيت الكلي للزلاجة مريح لنقل وتركيب الضاغط | تم تصميم مكونات الماكينة بأكملها بعناية |
شهادات براءات الاختراع
 | A Piston Rod Thread Sleeve ZL 2017 2 1907021.7 | | جهاز دعم حلقة المكبس ZL 2018 2 0294776.2 | |
| مكبس النطاق ZL 2017 2 190177.0 لضواغط متوازنة متماثلة | | مقصورة مزدوجة قصيرة طويلة متكاملة ZL 2018 2 0294762.0 |
وصف الجهاز بأكمله
 |  |

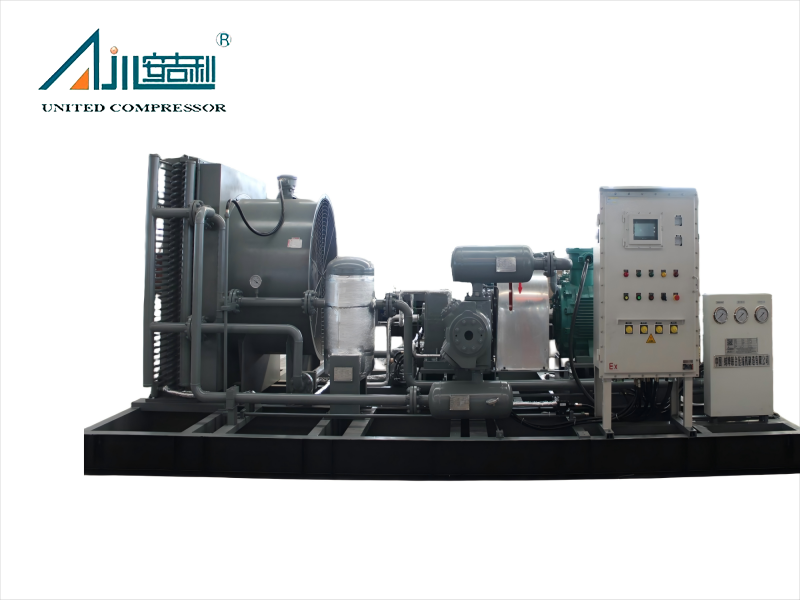

الضاغط في هذه الصورة هو منتج غير قياسي. يوفر المنتج حلولًا مستقلة مصممة لمتطلبات الاستخدام المحددة للعملاء (معدل التدفق/النقاء/الضغط ، وبيئة الاستخدام ، والغرض الرئيسي ، ومتطلبات العميل الخاصة) ، من التصميم إلى تخصيص المنتج.
الشكل الهيكلي: D-type/m-type/s-type/w-type/v-type/z-type
طريقة التبريد: تبريد الماء/تبريد الهواء/تبريد مختلط
نموذج التثبيت: نوع ثابت/محمول/مثبت/مقصورة/مقصورة
وضع القيادة: محرك المحرك/محرك الديزل البدء
النقل: البحر/الهواء/الأرض
التغليف:
 |  |  |
| المقصورة المعدنية | صندوق خشبي | مقصورة مقاومة للصوت |
قضية المشروع
 |  |  |
| Lanzhou Petrochemical Company 240000 Tonsyear Restoration Ethylene Production Projec | حقل زيت آذان في جنوب كازاخستان | شراء جفاف الغربال الجزيئي ، وتجديد الجليكول الإيثيلين وجهاز الحقن ، وتزلج غاز الوقود في مجال غاز أكيموم |
المعلمة الفنية
| لا. | نموذج | واسطة | معدل التدفق (NM3/H) | ضغط العادم MPA | طاقة المحرك (KW) | طريقة التبريد | الأبعاد العامة (مم) | الأوزان (كغ) | |
| 1 | VW-3.5/1-18 | الغاز الطبيعي | 420 | 1.8 | 55 | ماء مغلق | D 4000 × 1800 × 2200 | 5000 | |
| 2 | DF-0.4/（2 ～ 6） -250 | الغاز الطبيعي | 160 | 25 | 30 | مبرد بالهواء | 2800 × 1800 × 1500 | 3500 | |
| 3 | DFD-1.36/(30 ～ 50) -250 | الغاز الطبيعي | 4167 | 25 | 315 | مبرد بالهواء | 8500 × 3700 × 4100 | 22000 | |
| 4 | DFW-3.7/(8 ～ 12) -52 | الغاز الطبيعي | 2083 | 5.2 | 200 | مبرد بالهواء | 6000 × 3400 × 2300 | 15000 | |
| 5 | DFW-5.3/3-15 | الغاز الطبيعي | 1100 | 1.5 | 90 | مبرد بالهواء | 6500 × 3000 × 2500 | 6000 | |
| 6 | DFWD-5.7/(0. 1 ～ 0.5) -40 | الغاز الطبيعي | 75 ～ 365 | 4 | 90 | مبرد بالهواء | 7000 × 3400 × 2500 | 100000 | |
| 7 | DFWD-5/(1.5 ～ 3.6) -14.2 | الغاز الطبيعي | 700 | 1.42 | 90 | مبرد بالهواء | 5000 × 3200 × 2200 | 6500 | |
| 8 | DW-9/3-35 | الغاز الطبيعي | 2000 | 3.5 | 250 | مبرد بالهواء | 4800 × 4000 × 2000 | 13000 | |
| 9 | MFWD-7/(10 ～ 30) -35 | الغاز الطبيعي | 6250 | 3.5 | 315 | مبرد بالهواء | 6300 × 3200 × 3200 | 16000 | |
| 10 | VF-1.4/(5 ～ 7) -250 | الغاز الطبيعي | 500 | 25 | 110 | مبرد بالهواء | 5000 × 2400 × 2100 | 6800 | |
| 11 | VF-2.2/（0.5 ～ 0.7） -60 | الغاز الطبيعي | 180 | 6 | 45 | مبرد بالهواء | 6000 × 2500 × 2400 | 8000 | |
| 12 | VWF-1.65/(25 ～ 35) -50 | الغاز الطبيعي | 2500 | 5 | 90 | مبرد بالهواء | 4500 × 2500 × 2100 | 5500 | |
| 13 | VWF-11/（0.5 ～ 2） -14 | الغاز الطبيعي | 1000 | 1.4 | 160 | مبرد بالهواء | 5200 × 2000 × 2200 | 6000 | |
| 14 | VWF-13.6/(0.05 ～ 0.2) -6 | الغاز الطبيعي | 800 | 0.6 | 90 | مبرد بالهواء | 5000 × 2200 × 2200 | 6000 | |
| 15 | VWF-8/（0.6 ～ 3） -12 | الغاز الطبيعي | 1900 | 1.2 | 132 | مبرد بالهواء | 5800 × 2300 × 2450 | 7800 | |
| 16 | VWF-9/0.05-14 | الغاز الطبيعي | 500 | 1.4 | 90 | مبرد بالهواء | 3800 × 2000 × 1600 | 3500 | |
| 17 | DFW-15.9/（0.4 ～ 1） -16 | الغاز الطبيعي | 1330 | 1.6 | 250 | تبريد مختلط | 5000 × 3400 × 2000 | 12000 | |
| 18 | VWFD-7.5/(0.5 ～ 1) -3 | الغاز الطبيعي | 20000 | 0.3 | 45 | تبريد مختلط | 4000 × 2300 × 2300 | 400 | |
| 19 | MFWD-6.0/(25 ～ 45) -45 | الغاز الطبيعي | 20000 ～ 36000 | 4.5 | 250 | تبريد مختلط | 6500 × 3000 × 3200 | 17000 | |
| 20 | DW-2.8/(16 ～ 25) -50 | الغاز الطبيعي | 2500 | 5.0 | 160 | تبريد الماء | 4300 × 3000 × 1600 | 7000 | |
| 21 | DW-3/15-52 | الغاز الطبيعي | 2550 | 5.2 | 185 | تبريد الماء | 3800 × 3400 × 2300 | 9000 | |
| 22 | DW-4.9/(1.5 ～ 2.5) -22 | الغاز الطبيعي | 700 | 2.2 | 110 | تبريد الماء | 3800 × 2700 × 1800 | 6000 | |
| 23 | DW-6.9/（7 ～ 15） -20 | الغاز الطبيعي | 4000 | 2.0 | 160 | تبريد الماء | 3600 × 2300 × 1600 | 4500 | |
| 24 | DW-1.92/2.5-22 | الغاز الطبيعي | 320 | 2.2 | 45 | تبريد الماء | 3200 × 3000 × 1700 | 3000 | |
| 25 | DW-7.6/1.5-25 | الغاز الطبيعي | 1000 | 2.5 | 160 | تبريد الماء | 5200 × 3200 × 2200 | 10000 | |
| 26 | DWD-8/4-10 | الغاز الطبيعي | 2100 | 1.0 | 110 | تبريد الماء | 5800 × 3300 × 2300 | 8800 | |
| 27 | MW-19.2/(1 ～ 17)-(17 ～ 25) | الغاز الطبيعي | 2000 | 1.7 ～ 2.5 | 400 | تبريد الماء | 7200 × 3600 × 2100 | 21000 | |
| 28 | VW-8.4/(2 ～ 4) -20 | الغاز الطبيعي | 1500 | 2 | 185 | تبريد الماء | 5500 × 2200 × 2700 | 6000 | |
| 29 | VW-9. 1/(0.05 ～ 0. 1) -5 型 | الغاز الطبيعي | 500 | 0.5 | 55 | تبريد الماء | 3500 × 2200 × 1800 | 5000 | |
| 30 | ZW-1.6/（35 ～ 52）-(39 ～ 56) | الغاز الطبيعي | 4000 | 3.9 ～ 5.6 | 37 | تبريد الماء | 3200 × 1700 × 1800 | 2500 | |
تم تصميمه خصيصًا للغاز الطبيعي (كما هو محدد بوضوح في الاتفاقية الفنية 7.29.DOC 'أن وسيلة ضغط الضاغط هي الغاز الطبيعي). إنه غير مناسب لضغط الغازات الأخرى مثل الهيدروجين أو الأكسجين أو الغازات الصناعية الخاصة. إذا كان هناك طلب على ضغط الغازات الأخرى ، فمن المستحسن استشارة المورد لحلول ضاغط الغاز المخصص لضمان تشغيل آمن وفعال.
يجب إجراء أول تغيير للزيت بعد تشغيل الضاغط لمدة 200 ساعة ، إلى جانب تنظيف مرشح الزيت الخشن وصرف المرافق.
من أجل الصيانة المنتظمة ، يجب استبدال زيت التشحيم مرتين في السنة (تم تبديله مرة واحدة في فصل الشتاء ومرة واحدة في الصيف ، باستخدام زيت التشحيم الميكانيكي L-DAB150 عندما تكون درجة الحرارة المحيطة أعلى من 5 ℃ و L-DAB100 عند أقل من 5 ℃).
يُنصح عمومًا عمومًا بشكل عام كل 3000 و 4000 ساعة من العمل بشكل عام ، يوصى عمومًا بكل ساعة عمل واختبار أداء صمامات الأمان ومرورات الضغط/درجة الحرارة) يوصى عمومًا بكل 3000 و 4000 ساعة عمل ، وينصح عمومًا بتفتيش أداء التفتيش الروتيني (بما في ذلك التحقق من حالة مرشحات الزيت ، وفحص أداء ختم حلقات التعبئة ومكبس ، واختبار أداء صمامات الأمان ومرسلات الضغط/درجة الحرارة).
بالإضافة إلى ذلك ، فإن الأجزاء الضعيفة الرئيسية (مثل حلقات المكبس ، وحلقات التوجيه ، والتعبئة ، وألواح الصمامات) لها عمر خدمة لا يقل عن 6000 ساعة ، وتصميم التشحيم الخالي من النفط للأسطوانات والتعبئة يتجنب استبدال مواد التشحيم المتكررة لهذه الأجزاء.
ضاغط الهيئة الرئيسية: تلبي متطلبات API 618-2007 (الضواغط المتبادلة للمرافق البترولية والكيميائية والغاز) ، SH/T 3143-2012 (مواصفات تقنية لضاغط البتروكيماويات) ، و GB/T 3853-1998 (اختبارات القبول لمؤسسات الإزاحة الإيجابية).
مكونات الضغط: يتوافق أوعية الضغط مثل فواصل المخزن المؤقت للمدخل والمخرج مع GB 150-2011 (أوعية الضغط) و TSGR0004-2009 (لوائح الإشراف الفني للسلامة لأوعية الضغط الثابتة) ، مع إجراء اختبار غير التدمير وفقًا لـ JB/T 4730.1 ~ 6-2005 (اختبار غير متمرس للضغط).
أجزاء مقاومة للانفجار: محرك مقاوم للانفجار (EXDIIBT4) ، وخزانة التحكم في الانفجار PLC ، وصندوق تقاطع الانفجار المقاوم للانفجار ، تلبي متطلبات معايير سلسلة GB 3836 (GB 3836.1-2010 إلى GB 3836.4-2010 ، GB 3836.20-2010).
الأنابيب والشفاه: معالجة خطوط أنابيب الغاز وتوصيل الشفاه بالتوافق مع HG/T 20592-2009 (شعوبية أنابيب الصلب (سلسلة PN)).
تضمن هذه الامتثال عملية ضاغط آمنة ومستقرة وموحدة في البيئات الصناعية.
طرق النقل: الضاغط هو وحدة مثبتة على التزلج على الانزلاق (مع أبعاد إجمالية تبلغ حوالي 6200 × 2900 × 2300 مم والوزن الكلي حوالي 14 طن). يتم نقله بشكل أساسي عن طريق الأرض (باستخدام شاحنات شاقة مع سعة الحمل المناسبة). بالنسبة للمسافة الطويلة أو النقل عبر الإقليمية ، يمكن اختيار نقل البحر أو السكك الحديدية بعد تأكيد ظروف التحميل والتفريغ والتثبيت مع حفلة النقل. يتم تحديد طريقة النقل المحددة من خلال التفاوض بين المورد والمشتري بناءً على موقع المشروع الفعلي وطرق النقل وظروف التفريغ في الموقع.
متطلبات التغليف:
يجب أن تكون الوحدة المثبتة على الانزلاق بالكامل (بما في ذلك مضيف الضاغط ، والمحرك ، وخزانة التحكم ، وفواصل العازلة ، وخطوط الأنابيب) ملفوفة بأفلام مقاومة للرطوبة ومغطاة بمبسوط مقاوم للمطر لمنع الرطوبة وتآكل المطر أثناء النقل.
يجب وضع منصات امتصاص الصدمات بين القاعدة المثبتة على الزلاجات وحجرة مركبة النقل للحد من أضرار الاهتزاز في مكونات مثل العمود المرفقي للضغط وقضبان التوصيل أثناء النقل.
يجب تعبئة المكونات الدقيقة (مثل أجهزة إرسال الضغط وشاشات اللمس وقطع الغيار العشوائية مثل حلقات المكبس وألواح الصمامات) بشكل منفصل في صناديق خشبية أو صناديق معدنية مع وسادة رغوة داخل لتجنب التصادم والأضرار.
يجب إرفاق الملصقات الواضحة بالتعبئة (التي تشير إلى اسم المنتج ، والنموذج ، والوزن ، ومركز الجاذبية ، و 'التعامل مع الرعاية ' ، و 'الرطوبة المقاومة للرواح ' ، و 'لا علامات ') لتوجيه الموظفين النقل وتفريغهم للعمل بشكل صحيح.
دعم التثبيت والتكليف: يرسل المورد 1-2 الفنيين الميكانيكيين إلى موقع المشتري لتوجيه تركيب المعدات (مثل الحشو الثانوي الأساسي ، واتصال خط الأنابيب ، والأسلاك الكهربائية) وإجراء التكليف في الموقع. قبل التكليف ، سيؤكد الفني أن الظروف في الموقع (مثل تركيب خطوط الأنابيب المكتملة ، واتصال الطاقة المؤهل ، وزيت التشحيم الكافي ، ومصدر الغاز المتاح) تلبي المتطلبات.
تدريب الموظفين: بعد الانتهاء من التكليف ، سيقوم الفنيون بالمورد بإجراء التدريب في الموقع لموظفي تشغيل وصيانة المشتري ، وتغطية مبدأ عمل الضاغط ، وإجراءات التشغيل اليومية (بدء التشغيل ، ومراقبة المعلمات ، وطرق الصيانة الروتينية (تغيير الزيت ، واستبدال المرشح) ، وتشخيص الأعطال المشتركة (مثل معالجة الإنذار للزيوت).
إمدادات قطع الغيار: يوفر المورد مجموعة كاملة من قطع الغيار العشوائية (بما في ذلك توصيل محامل الطرف الكبيرة ، وحلقات المكبس ، وحلقات التوجيه ، وألواح الصمامات) مع المعدات. خلال خدمة الجهاز ، يعد المورد بتوفير إمداد طويل الأجل من قطع الغيار الأصلية بأسعار تفضيلية.
ضمان الجودة ومعالجة الأخطاء: فترة ضمان الجودة هي 12 شهرًا بعد تصحيح الجهاز وتأهله في الموقع أو 18 شهرًا بعد وصول المعدات إلى موقع المشتري ، أيهما يأتي أولاً. خلال فترة الضمان ، إذا تضرر الجهاز أو فشل في العمل بشكل طبيعي بسبب عيوب التصنيع أو التصميم ، فسيوفر المورد إصلاحًا مجانيًا أو استبدالًا للأجزاء. بعد تلقي طلب الخدمة في الموقع للمشتري ، سيستجيب المورد في غضون 12 ساعة ؛ بالنسبة للمواقع التي تمر 500 كيلومتر ، سيصل الفنيون إلى الموقع في غضون 24 ساعة ، وفي غضون 48 ساعة للمواقع على بعد 1000 كيلومتر. بالإضافة إلى ذلك ، يعد المورد بتقديم خدمة ما بعد البيع مدى الحياة للمعدات (بما في ذلك إرشادات الاستشارة الفنية وصيانة ما بعد فترة الضمان).
