MW-19.2 / (1-17)-(17-25) هو ضاغط الغاز الطبيعي عالي الكفاءة المصنعة بواسطة Bengbu United Compressor Manufacturing Co., Ltd. وهي مصممة لتلبية الاحتياجات المتنوعة لمختلف الصناعات التي تعتمد على ضغط الغاز الطبيعي. مع قدرة معالجة 19.2 متر مكعب/دقيقة ، يبرز هذا الضاغط في التعامل مع الغاز الطبيعي بكفاءة.
إنه يعمل بضغط مدخل يتراوح من 0.1 إلى 1.7 ميجا باسكال ودرجة حرارة مدخل تبلغ 40 درجة مئوية ، بينما يوفر ضغط عادم يتراوح من 1.7 إلى 25 ميجا باسكال . يتم تشغيله بواسطة محرك رئيسي بقوة 400 كيلو واط، مما يضمن الأداء المستقر. الأبعاد الإجمالية للآلة حوالي 8500 × 3200 × 2500 ملم والكامل
يبلغ وزن الماكينة حوالي 20 طنًا ، مما يجعلها مناسبة لبيئات التثبيت المختلفة.
يجد هذا الضاغط تطبيقًا واسع النطاق في أنظمة خطوط أنابيب الغاز الحضرية للحفاظ على ضغط إمدادات الغاز ، ومعدات الغاز المنزلية كمصدر للوقود ، ومحطات التزود بالوقود في الغاز الطبيعي المضغوط لتزويد الوقود بالسيارات ، وحقن بئر الزيت لتعزيز استرداد النفط الخام ، وحلاقة الخزانات المخزنة لموازنة العرض والطلب خلال فترات استخدام الغاز الذروة.
يتميز الضاغط بكفاءة عالية ، وهو أمر بالغ الأهمية لتقليل استهلاك الطاقة وتحسين الإنتاجية التشغيلية. تضمن موثوقيتها القوية عملية مستمرة ومستقرة في ظل جميع ظروف التشغيل المحددة ، مما يقلل من وقت التوقف عن العمل وضمان عمليات ضغط الغاز دون انقطاع. درجة عالية من الأتمتة تبسط العملية ، مما يسمح للتكامل السلس في أنظمة مختلفة.
مع وجود عدد أقل من الأجزاء الضعيفة ، يتطلب الضاغط استبدال وإصلاح أقل تكرارًا ، مما يقلل من تكاليف الصيانة. إنه يتميز بالاهتزاز المنخفض والضوضاء المنخفضة ، مما يخلق بيئة عمل أكثر راحة. تسهم هذه الخصائص أيضًا في تشغيل أسهل ، حيث أن الأداء المستقر يجعله سهل الاستخدام حتى بالنسبة للمشغلين الأقل خبرة.

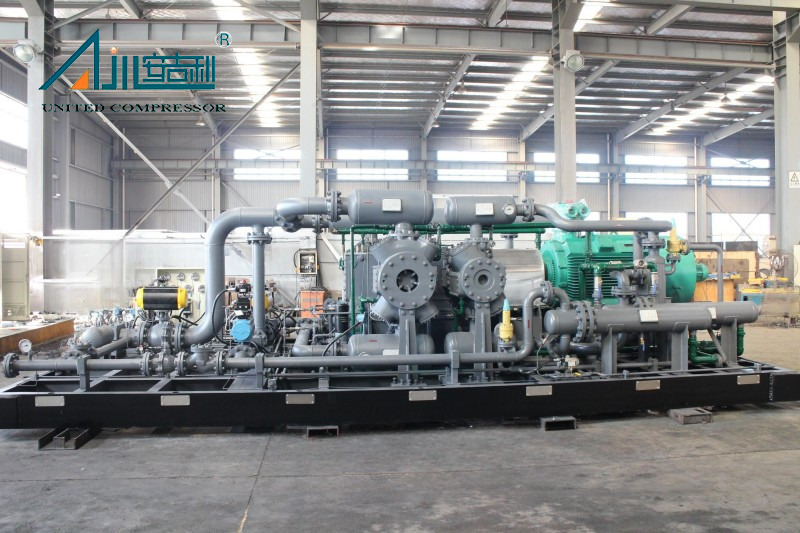

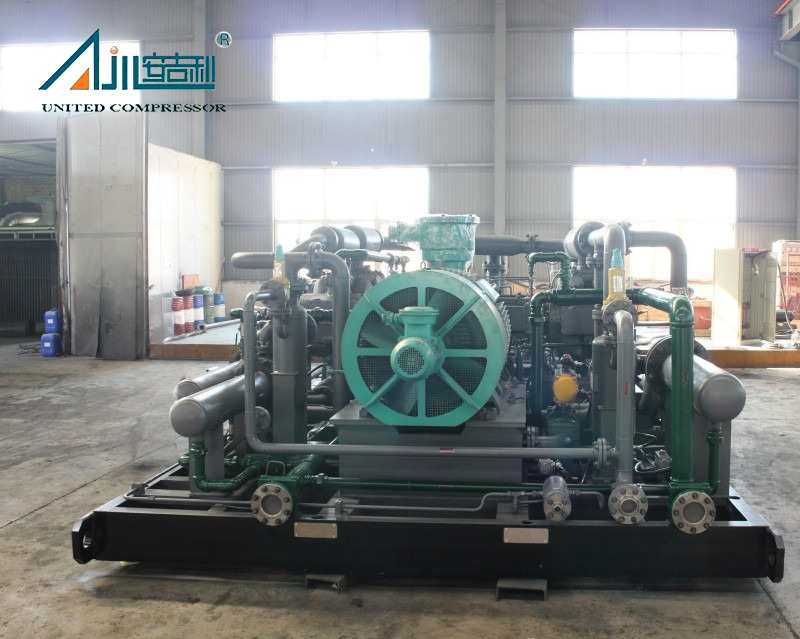

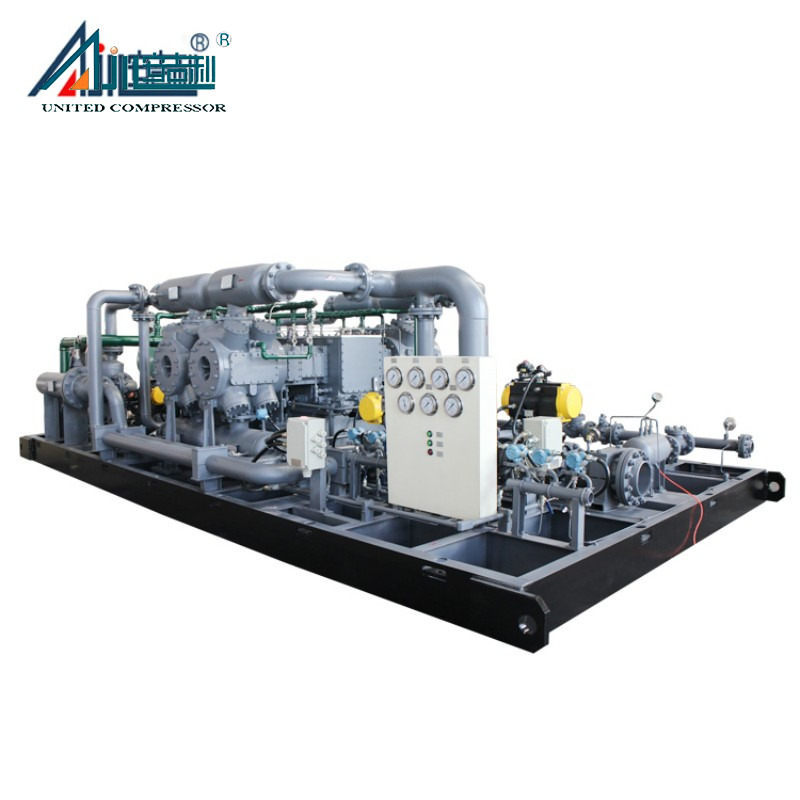

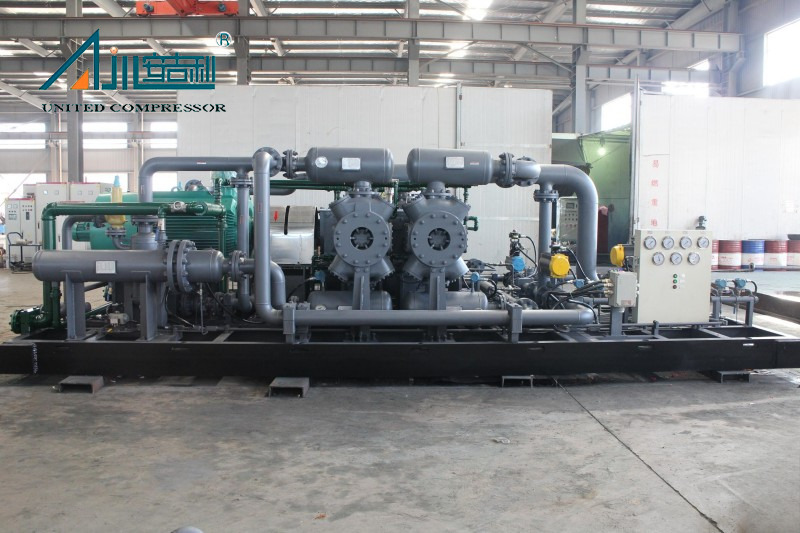

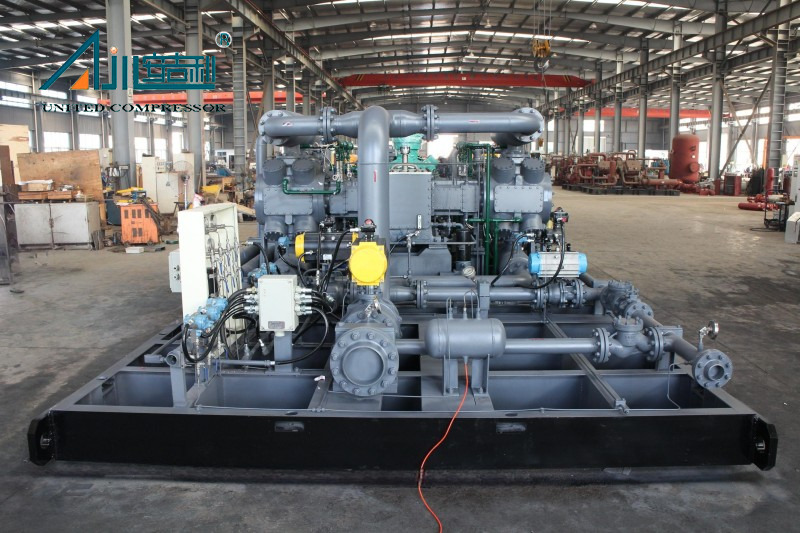

يتم تثبيت جميع المعدات الرئيسية والمساعد للضاغط على الزلاجة ، مما يضمن تشغيل سلس وموثوق. يسهل هذا التثبيت الشامل للزلاجات إلى حد كبير نقل وتثبيت الضاغط ، وتوفير الوقت والجهد أثناء عملية الإعداد. سواء تم نقله عن طريق البحر أو الهواء أو الأرض ، فإن التصميم المثبت على الزلاجة يوفر الراحة.
تم تصميم مكونات الآلة بأكملها بعناية ، مع الجسم المصنوع من صب HT250 ، مما يضمن المتانة وعمر الخدمة الطويل. تتبنى الأسطوانة والتعبئة هياكل خالية من الزيت ، مما يلغي الحاجة إلى تزييت الزيت وتقليل خطر التلوث. يتم ترتيب موانئ مدخل الأسطوانة والمنصير بطريقة تصاعدية وهبوطية لمنع المطرقة السائلة الناتجة عن تراكم السائل داخل الأسطوانة ، مما يعزز السلامة التشغيلية.
تسليط الضوء على المزايا
 |  |  |  |
| يتمتع بكفاءة عالية وموثوقية قوية ودرجة عالية من الأتمتة ؛ | أجزاء أقل ضعفا ، انخفاض الاهتزاز ، ضوضاء منخفضة ، وسهولة التشغيل والصيانة | يتم تثبيت جميع المعدات الرئيسية والمساعد للضاغط على الزلاجة ، تعمل بسلاسة وموثوقة. إن التثبيت الكلي للزلاجة مريح لنقل وتركيب الضاغط | تم تصميم مكونات الماكينة بأكملها بعناية |
شهادات براءات الاختراع
 | A Piston Rod Thread Sleeve ZL 2017 2 1907021.7 | | جهاز دعم حلقة المكبس ZL 2018 2 0294776.2 | |
| مكبس النطاق ZL 2017 2 190177.0 لضواغط متوازنة متماثلة | | مقصورة مزدوجة قصيرة طويلة متكاملة ZL 2018 2 0294762.0 |
وصف الجهاز بأكمله
يتبنى الضاغط من النوع D (نوع التوازن المتماثل) ، والتشحيم المبرد بالمياه ، والتشحيم الخالي من الزيت ، ونوع المكبس المتبادل ، وضغط من مرحلتين من صفوف من الصفوف ، ويتم توفير الوحدة بأكملها بطريقة معيارية.
علبة مرافق الضاغط مصنوعة من الحديد الزهر الرمادي ولديها أربعة ثقوب بأقطار مختلفة لتثبيت الشرائح المتقاطعة والمحامل والمقاعد المحمولة. يمكن للجزء السفلي من علبة المرافق تخزين زيت التشحيم للضاغط للتشحيم ؛ يحتوي السطح العلوي من علبة المرافق على واجهة لتثبيت لوحة تغطية مدخل الوقود (منفذ التنفس) ؛ بالإضافة إلى ذلك ، تحتوي علبة المرافق أيضًا على واجهات احتياطية مثل ميناء تصريف الزيت ، ومنفذ مراقبة مقياس الزيت ، ومنفذ حقن زيت المقعد ، ومنفذ قياس درجة حرارة زيت التثبيت. تم توصيل منفذ تصريف النفط في علبة المرافق إلى الخارج من المقصورة ومجهز بصمام كرة يدوي لتصريف الزيت من علبة المرافق.
الجسم الأوسط للضاغط هو بنية جسم متوسطة مزدوجة ، مما يضمن أن مساحة الجسم الأوسط أكبر من ضربة واحدة ، مما يمنع زيت الضاغط من دخول الأسطوانة من علبة المرافق ، مما يضمن أن زيت الضاغط لا يلوث الوسط. مادة أسطوانة الضاغط هي الحديد الزهر الرمادي/الصلب المزور ، وتتبنى تصميم تزييت خالٍ من الزيت ، والذي لا يتطلب تزييتًا من الزيت. مادة رأس الأسطوانة هي من الحديد الزهر الرمادي/الصلب المزور ، ويتم ترتيب صمامات الهواء محوريًا على رأس الأسطوانة.
 |  |
الضاغط في هذه الصورة هو منتج غير قياسي. يوفر المنتج حلولًا مستقلة مصممة لمتطلبات الاستخدام المحددة للعملاء (معدل التدفق/النقاء/الضغط ، وبيئة الاستخدام ، والغرض الرئيسي ، ومتطلبات العميل الخاصة) ، من التصميم إلى تخصيص المنتج.
الشكل الهيكلي: D-type/m-type/s-type/w-type/v-type/z-type
طريقة التبريد: تبريد الماء/تبريد الهواء/تبريد مختلط
نموذج التثبيت: نوع ثابت/محمول/مثبت/مقصورة/مقصورة
وضع القيادة: محرك المحرك/محرك الديزل البدء
النقل: البحر/الهواء/الأرض
التغليف:
 |  |  |

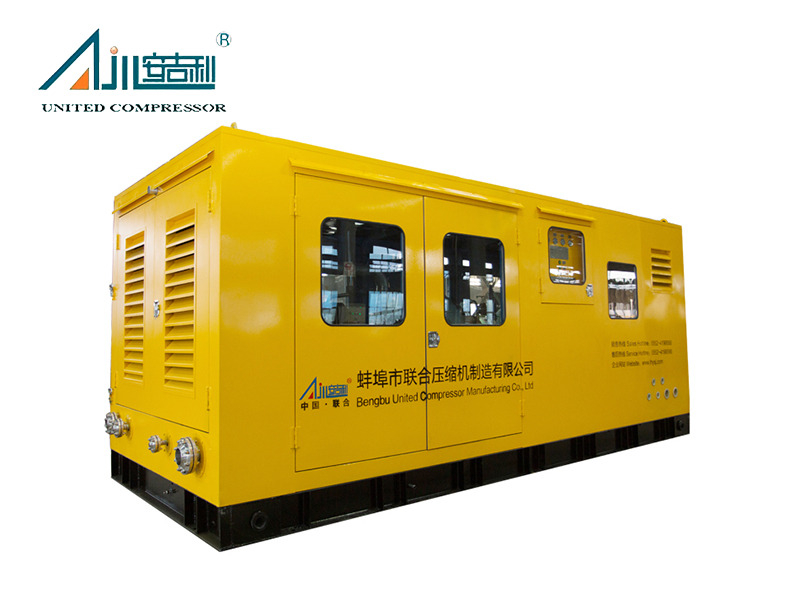

| المقصورة المعدنية | صندوق خشبي | مقصورة مقاومة للصوت |
تطبيقات ضواغط الغاز الطبيعي
محطات التزود بالوقود الغاز الطبيعي المضغوط
تعزيز خطوط أنابيب الغاز الطبيعي
ضغط غاز رأس البئر
نقل الغاز الطبيعي الصناعي
قضية المشروع
 |  |  |
| Lanzhou Petrochemical Company 240000 Tonsyear Restoration Ethylene Production Projec | حقل زيت آذان في جنوب كازاخستان | شراء جفاف الغربال الجزيئي ، وتجديد الجليكول الإيثيلين وجهاز الحقن ، وتزلج غاز الوقود في مجال غاز أكيموم |
المعلمة الفنية
| لا. | نموذج | واسطة | معدل التدفق (NM3/H) | ضغط العادم MPA | طاقة المحرك (KW) | طريقة التبريد | الأبعاد العامة (مم) | الأوزان (كغ) | |
| 1 | VW-3.5/1-18 | الغاز الطبيعي | 420 | 1.8 | 55 | ماء مغلق | D 4000 × 1800 × 2200 | 5000 | |
| 2 | DF-0.4/（2 ～ 6） -250 | الغاز الطبيعي | 160 | 25 | 30 | مبرد بالهواء | 2800 × 1800 × 1500 | 3500 | |
| 3 | DFD-1.36/(30 ～ 50) -250 | الغاز الطبيعي | 4167 | 25 | 315 | مبرد بالهواء | 8500 × 3700 × 4100 | 22000 | |
| 4 | DFW-3.7/(8 ～ 12) -52 | الغاز الطبيعي | 2083 | 5.2 | 200 | مبرد بالهواء | 6000 × 3400 × 2300 | 15000 | |
| 5 | DFW-5.3/3-15 | الغاز الطبيعي | 1100 | 1.5 | 90 | مبرد بالهواء | 6500 × 3000 × 2500 | 6000 | |
| 6 | DFWD-5.7/(0. 1 ～ 0.5) -40 | الغاز الطبيعي | 75 ～ 365 | 4 | 90 | مبرد بالهواء | 7000 × 3400 × 2500 | 100000 | |
| 7 | DFWD-5/(1.5 ～ 3.6) -14.2 | الغاز الطبيعي | 700 | 1.42 | 90 | مبرد بالهواء | 5000 × 3200 × 2200 | 6500 | |
| 8 | DW-9/3-35 | الغاز الطبيعي | 2000 | 3.5 | 250 | مبرد بالهواء | 4800 × 4000 × 2000 | 13000 | |
| 9 | MFWD-7/(10 ～ 30) -35 | الغاز الطبيعي | 6250 | 3.5 | 315 | مبرد بالهواء | 6300 × 3200 × 3200 | 16000 | |
| 10 | VF-1.4/(5 ～ 7) -250 | الغاز الطبيعي | 500 | 25 | 110 | مبرد بالهواء | 5000 × 2400 × 2100 | 6800 | |
| 11 | VF-2.2/（0.5 ～ 0.7） -60 | الغاز الطبيعي | 180 | 6 | 45 | مبرد بالهواء | 6000 × 2500 × 2400 | 8000 | |
| 12 | VWF-1.65/(25 ～ 35) -50 | الغاز الطبيعي | 2500 | 5 | 90 | مبرد بالهواء | 4500 × 2500 × 2100 | 5500 | |
| 13 | VWF-11/（0.5 ～ 2） -14 | الغاز الطبيعي | 1000 | 1.4 | 160 | مبرد بالهواء | 5200 × 2000 × 2200 | 6000 | |
| 14 | VWF-13.6/(0.05 ～ 0.2) -6 | الغاز الطبيعي | 800 | 0.6 | 90 | مبرد بالهواء | 5000 × 2200 × 2200 | 6000 | |
| 15 | VWF-8/（0.6 ～ 3） -12 | الغاز الطبيعي | 1900 | 1.2 | 132 | مبرد بالهواء | 5800 × 2300 × 2450 | 7800 | |
| 16 | VWF-9/0.05-14 | الغاز الطبيعي | 500 | 1.4 | 90 | مبرد بالهواء | 3800 × 2000 × 1600 | 3500 | |
| 17 | DFW-15.9/（0.4 ～ 1） -16 | الغاز الطبيعي | 1330 | 1.6 | 250 | تبريد مختلط | 5000 × 3400 × 2000 | 12000 | |
| 18 | VWFD-7.5/(0.5 ～ 1) -3 | الغاز الطبيعي | 20000 | 0.3 | 45 | تبريد مختلط | 4000 × 2300 × 2300 | 400 | |
| 19 | MFWD-6.0/(25 ～ 45) -45 | الغاز الطبيعي | 20000 ～ 36000 | 4.5 | 250 | تبريد مختلط | 6500 × 3000 × 3200 | 17000 | |
| 20 | DW-2.8/(16 ～ 25) -50 | الغاز الطبيعي | 2500 | 5.0 | 160 | تبريد الماء | 4300 × 3000 × 1600 | 7000 | |
| 21 | DW-3/15-52 | الغاز الطبيعي | 2550 | 5.2 | 185 | تبريد الماء | 3800 × 3400 × 2300 | 9000 | |
| 22 | DW-4.9/(1.5 ～ 2.5) -22 | الغاز الطبيعي | 700 | 2.2 | 110 | تبريد الماء | 3800 × 2700 × 1800 | 6000 | |
| 23 | DW-6.9/（7 ～ 15） -20 | الغاز الطبيعي | 4000 | 2.0 | 160 | تبريد الماء | 3600 × 2300 × 1600 | 4500 | |
| 24 | DW-1.92/2.5-22 | الغاز الطبيعي | 320 | 2.2 | 45 | تبريد الماء | 3200 × 3000 × 1700 | 3000 | |
| 25 | DW-7.6/1.5-25 | الغاز الطبيعي | 1000 | 2.5 | 160 | تبريد الماء | 5200 × 3200 × 2200 | 10000 | |
| 26 | DWD-8/4-10 | الغاز الطبيعي | 2100 | 1.0 | 110 | تبريد الماء | 5800 × 3300 × 2300 | 8800 | |
| 27 | MW-19.2/(1 ～ 17)-(17 ～ 25) | الغاز الطبيعي | 2000 | 1.7 ～ 2.5 | 400 | تبريد الماء | 7200 × 3600 × 2100 | 21000 | |
| 28 | VW-8.4/(2 ～ 4) -20 | الغاز الطبيعي | 1500 | 2 | 185 | تبريد الماء | 5500 × 2200 × 2700 | 6000 | |
| 29 | VW-9. 1/(0.05 ～ 0. 1) -5 型 | الغاز الطبيعي | 500 | 0.5 | 55 | تبريد الماء | 3500 × 2200 × 1800 | 5000 | |
| 30 | ZW-1.6/（35 ～ 52）-(39 ～ 56) | الغاز الطبيعي | 4000 | 3.9 ～ 5.6 | 37 | تبريد الماء | 3200 × 1700 × 1800 | 2500 | |
يستخدم هذا الضاغط على نطاق واسع في أنظمة خطوط أنابيب الغاز الحضرية للحفاظ على ضغط إمدادات الغاز ، ومعدات الغاز المنزلية مثل المواقد وسخانات المياه كمصدر للوقود (CNG) ، ومحطات التزود بالوقود في الغاز الطبيعي المضغوط لتوفير الوقود للمركبات ، وحقن بئر النفط لتحسين استرداد النفط الخام ، وحلق خزان التخزين لتحديد التوازن خلال فترات استخدام الغاز الذروة.
نعم ، الضاغط هو منتج غير قياسي ويوفر حلولًا مستقلة مصممة لمتطلبات الاستخدام المحددة للعملاء. ويشمل ذلك التخصيص بناءً على معدل التدفق ، والنقاء ، والضغط ، وبيئة الاستخدام ، والغرض الرئيسي ، ومتطلبات العملاء المحددة الأخرى ، وتغطية جوانب مثل الشكل الهيكلي (نوع D-type/M-type/S-type/W-type/type mode (mote/moth motion) ، meth mote/make (moth) ، meth mode/mote mode ، mote mote/make meth). محرك القيادة/محرك الديزل).
يوفر الضاغط طرق التبريد المختلفة ، بما في ذلك تبريد الماء ، وتبريد الهواء ، والتبريد المختلط. يمكن للعملاء اختيار طريقة التبريد الأنسب بناءً على بيئة التشغيل ومتطلباتهم المحددة لضمان الأداء الأمثل.
يمكن نقل الضاغط عن طريق البحر أو الهواء أو الأرض. بالنسبة للتغليف ، تشمل الخيارات المقصورة المعدنية ، وصندوق خشبي ، ومقصورة مقاومة للصوت ، مما يضمن نقل الآمنة وحماية المعدات أثناء النقل.
لماذا تختار الغاز الطبيعي الترددية الخاصة بنا شركات ؟
تصميم عالي التحمل للتشغيل المستمر
التصنيع والتجميع والاختبار في المنزل
خزانة التحكم PLC مع الحماية والمراقبة
تم اختبار كل وحدة في ظل ظروف عمل محاكاة قبل التسليم
اتصل بنا للحصول على السعر وورقة البيانات والاقتراح الفني لمشروعك.
