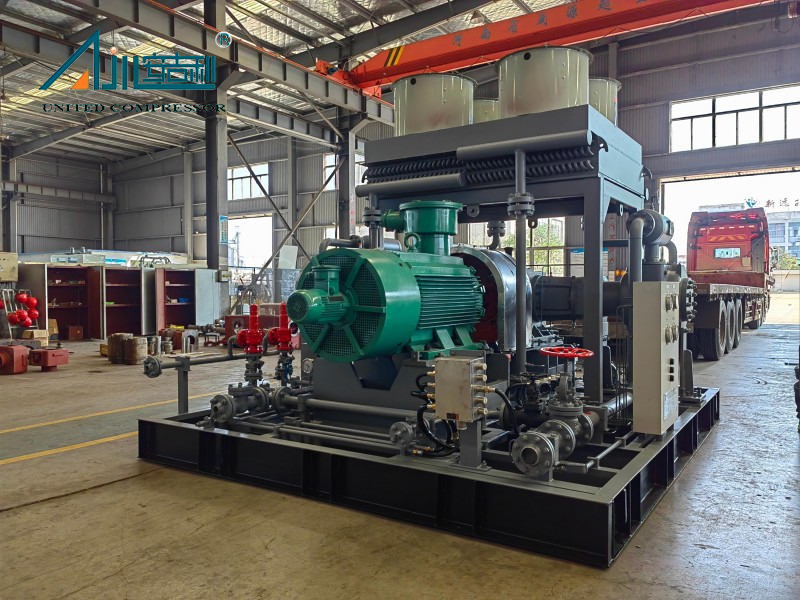

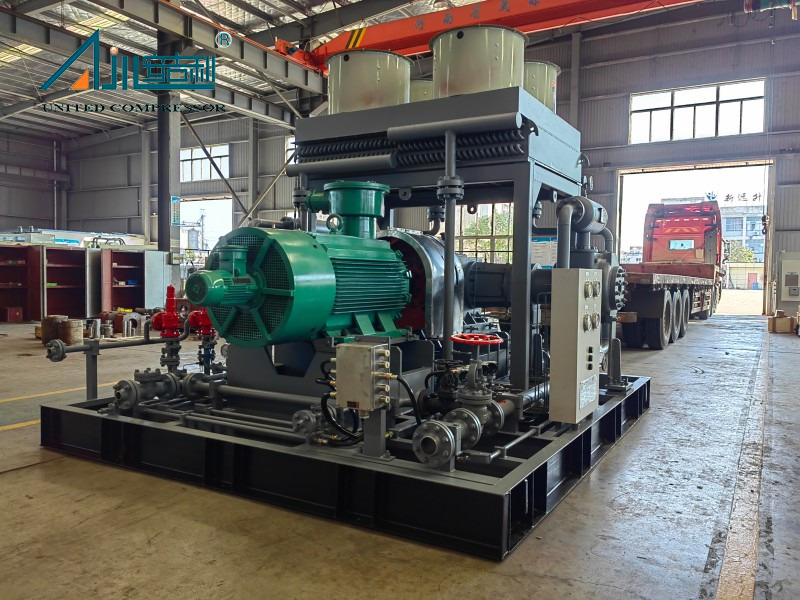

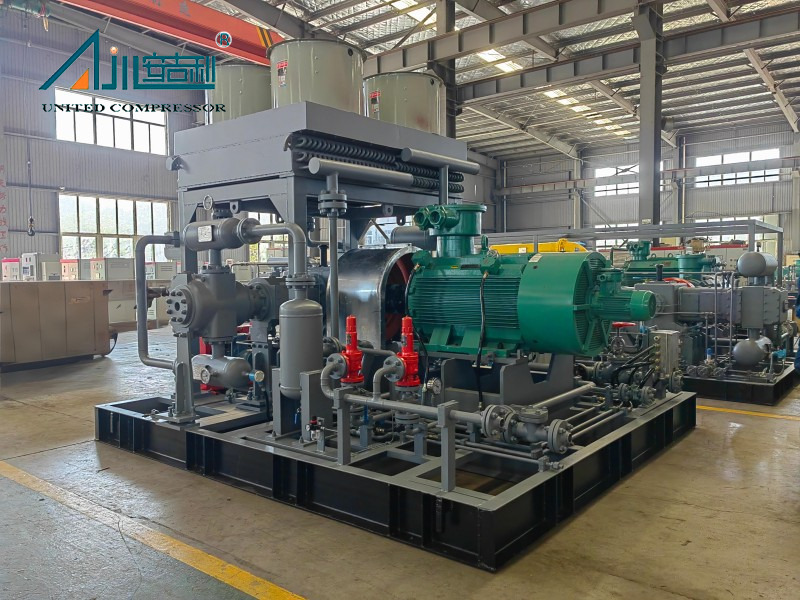

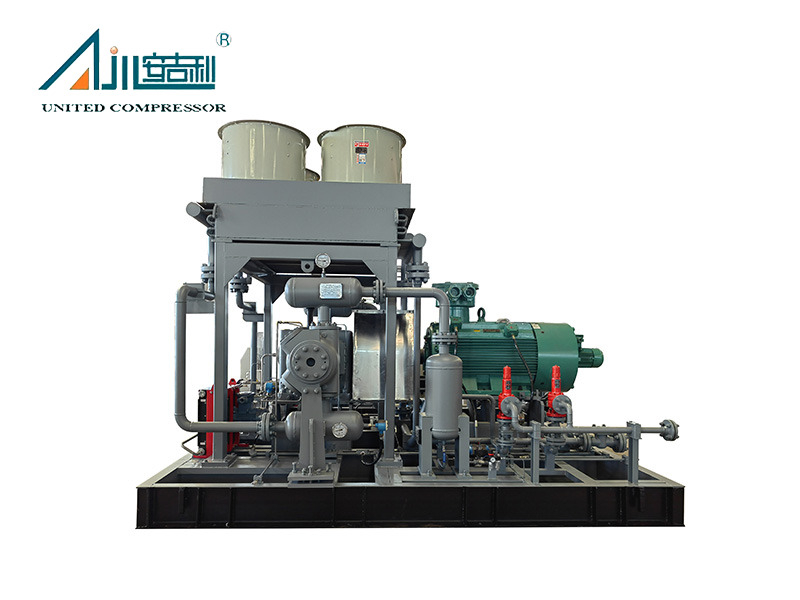

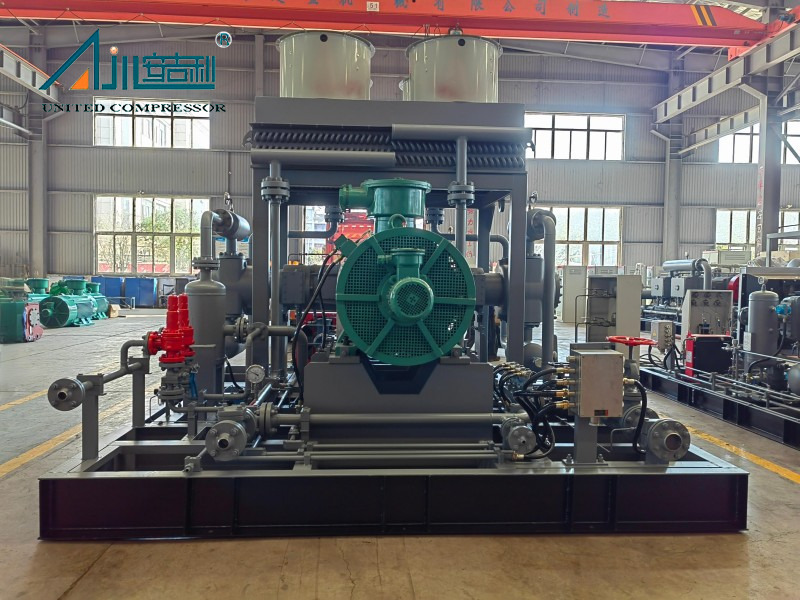

يعد DFW-3.7/(8 ~ 12) -52 ضاغط الغاز الطبيعي ، المصنوع من ضاغط Bengbu United ، قطعة متطورة من المعدات المصممة لتلبية الاحتياجات الصعبة لمعالجة الغاز الطبيعي ونقلها. بصفته ضاغطًا من النوع D (توازن متماثل) ، فإنه يتميز بالتشحيم المبرد بالمياه ، وخالي من الزيت ، وتصميم مكبس معامل مع ضغط من صفحتين ، و 3 مراحل-يتم توفيره في تكوين معياري للتكامل السلس في العديد من الإعدادات الصناعية.
مثالي لكل من تطبيقات الغاز التقليدية وغير التقليدية ، يقدم هذا الضاغط أداءً استثنائياً مع قدرة معالجة من 5-7 × 10⁴NM³/D ، مما يجعله اختيارًا موثوقًا لحقول النفط والغاز ، وخيل أنابيب المسافات الطويلة ، واستخراج الغاز/الفحم الصخري. إنه يعمل بكفاءة تحت ضغط مدخل قدره 0.8 ~ 1.2mpa (G) ويحقق ضغط العادم 5.2mpa (G) ، مدعوم بمحرك رئيسي 200 كيلو وات لضمان إنتاج ثابت حتى في الظروف الصعبة.
مع بُعد إجمالي يبلغ حوالي 6000 × 3400 × 2300 مم ووزن 15T ، و DFW-3.7/(8 ~ 12) -52 توازن بين القدرة العملية ، ويتميز بتصميم مثبت على التزلج يبسط النقل وتركيب في الموقع. سواء أكان زيادة إنتاجية الغاز ، أو دعم تعويض ضغط خطوط الأنابيب ، أو استرداد الغاز المرتبط بالضغط المنخفض ، يبرز هذا الضاغط كحل متعدد الاستخدامات لتقليل نفايات الموارد وتعزيز الكفاءة التشغيلية.
تم تصميم DFW-3.7/(8 ~ 12) -52 ، المصمم لذروة الأداء ، ويتميز بكفاءة عالية وموثوقية قوية ، مما يقلل من استهلاك الطاقة مع زيادة الناتج. يضمن نظام التشحيم الخالي من النفط معالجة الغاز النظيفة ، مما يلغي خطر التلوث المتوسط-ميزة حاسمة للحفاظ على نقاء الغاز في تطبيقات مثل نقل خطوط الأنابيب والاستخدام الصناعي. تعمل العملية الآلية للضاغط على تقليل التدخل اليدوي ، مما يقلل من خطر الخطأ البشري وضمان أداء ثابت 24/7.
مع مراعاة المتانة ، يتميز هذا الضاغط بأجزاء أقل عرضة للخطر ، مما يقلل من تواتر الإصلاحات والبدائل. تخلق مستويات الاهتزاز والضوضاء المنخفضة بيئة عمل أكثر أمانًا وأكثر راحة ، في حين أن الضوابط البديهية تجعل التشغيل والصيانة مباشرة - حتى بالنسبة للفرق التي لديها التدريب الفني الأساسي. تشمل علبة المرافق ، المصنوعة من الحديد الزهر الرمادي عالي الجودة ، تخزين التشحيم المدمج والموانئ التي يمكن الوصول إليها لتصريف الزيت ، ومراقبة درجة الحرارة ، وتفتيشات الروتينية ، وتبسيط إجراءات الصيانة.
يتم دمج جميع المكونات الرئيسية والمساعد لـ DFW-3.7/(8 ~ 12) -52 في بنية مثبتة على التزلج ، مما يضمن تشغيل مستقر وتبسيط النقل. يلغي هذا التصميم الحاجة إلى التجميع المعقد في الموقع ، مما يسمح بالتركيب السريع والتكليف-توفير الوقت وتكاليف العمالة لمديري المشاريع. سواء تم نشرها في حقول النفط البعيدة أو محطات خطوط الأنابيب الحضرية ، يتكيف الضاغط دون عناء مع بيئات متنوعة.
بدعم من الهندسة المتقدمة ، تتضمن DFW-3.7/(8 ~ 12) -52 العديد من التقنيات الحاصلة على براءة اختراع تعزز أدائها وطول العمر. وتشمل هذه الأكمام الوقائية لخيط قضيب المكبس (ZL 2017 2 1907021.7) ، جهاز دعم حلقة المكبس (ZL 2018 2 0294776.2) ، ومكبس النطاق للضواغط المتوازنة المتماثلة (ZL 2017 2 190177.0) ، وموسوعة مزدوجة طويلة المتكاملة (ZL 2018 2 0294762.0. تؤكد هذه الابتكارات التزامها بالجودة والتميز التقني.
منطقة التطبيق
يتم استخدام ضواغط الغاز الطبيعي في تطوير مجال النفط والغاز لزيادة إنتاجية البئر من الغاز ، بما في ذلك نقل الغاز الطبيعي وفصل النفط والغاز والضغط على رأس البئر وغيرها من العمليات. على سبيل المثال ، باستخدام ضاغط لتعزيز واستعادة الغاز المرتبط بالضغط المنخفض ، يمكن تقليل نفايات الموارد. بالإضافة إلى ذلك ، يتم استخدام الضواغط أيضًا لإنتاج البئر الغاز والتجمع في استخراج الغاز الطبيعي غير التقليدي مثل الغاز الصخري والميثان الفحم
الضاغط هو المعدات الأساسية لخطوط الأنابيب لمسافات طويلة ، مما يضمن نقل مستقر للغاز الطبيعي من خلال الضغط متعدد المراحل. على سبيل المثال ، يتم تثبيت وحدات الضاغط في المحطات الأولية والمتوسطة والنهائية للتعويض عن فقدان ضغط خطوط الأنابيب وتحقيق النقل لمسافات طويلة.
تسليط الضوء على المزايا
 |  |  |  |
| يتمتع بكفاءة عالية وموثوقية قوية ودرجة عالية من الأتمتة ؛ | أجزاء أقل ضعفا ، انخفاض الاهتزاز ، ضوضاء منخفضة ، وسهولة التشغيل والصيانة | يتم تثبيت جميع المعدات الرئيسية والمساعد للضاغط على الزلاجة ، تعمل بسلاسة وموثوقة. إن التثبيت الكلي للزلاجة مريح لنقل وتركيب الضاغط | تم تصميم مكونات الماكينة بأكملها بعناية |
شهادات براءات الاختراع
 | A Piston Rod Thread Sleeve ZL 2017 2 1907021.7 | | جهاز دعم حلقة المكبس ZL 2018 2 0294776.2 | |
| مكبس النطاق ZL 2017 2 190177.0 لضواغط متوازنة متماثلة | | مقصورة مزدوجة قصيرة طويلة متكاملة ZL 2018 2 0294762.0 |
وصف الجهاز بأكمله
يتبنى الضاغط من النوع D (نوع التوازن المتماثل) ، والتشحيم المبرد بالمياه ، والتشحيم الخالي من الزيت ، ونوع المكبس المتبادل ، وضغط من مرحلتين من صفوف من الصفوف ، ويتم توفير الوحدة بأكملها بطريقة معيارية.
علبة مرافق الضاغط مصنوعة من الحديد الزهر الرمادي ولديها أربعة ثقوب بأقطار مختلفة لتثبيت الشرائح المتقاطعة والمحامل والمقاعد المحمولة. يمكن للجزء السفلي من علبة المرافق تخزين زيت التشحيم للضاغط للتشحيم ؛ يحتوي السطح العلوي من علبة المرافق على واجهة لتثبيت لوحة تغطية مدخل الوقود (منفذ التنفس) ؛ بالإضافة إلى ذلك ، تحتوي علبة المرافق أيضًا على واجهات احتياطية مثل ميناء تصريف الزيت ، ومنفذ مراقبة مقياس الزيت ، ومنفذ حقن زيت المقعد ، ومنفذ قياس درجة حرارة زيت التثبيت. تم توصيل منفذ تصريف النفط في علبة المرافق إلى الخارج من المقصورة ومجهز بصمام كرة يدوي لتصريف الزيت من علبة المرافق.
الجسم الأوسط للضاغط هو بنية جسم متوسطة مزدوجة ، مما يضمن أن مساحة الجسم الأوسط أكبر من ضربة واحدة ، مما يمنع زيت الضاغط من دخول الأسطوانة من علبة المرافق ، مما يضمن أن زيت الضاغط لا يلوث الوسط. مادة أسطوانة الضاغط هي الحديد الزهر الرمادي/الصلب المزور ، وتتبنى تصميم تزييت خالٍ من الزيت ، والذي لا يتطلب تزييتًا من الزيت. مادة رأس الأسطوانة هي من الحديد الزهر الرمادي/الصلب المزور ، ويتم ترتيب صمامات الهواء محوريًا على رأس الأسطوانة.
 |  |

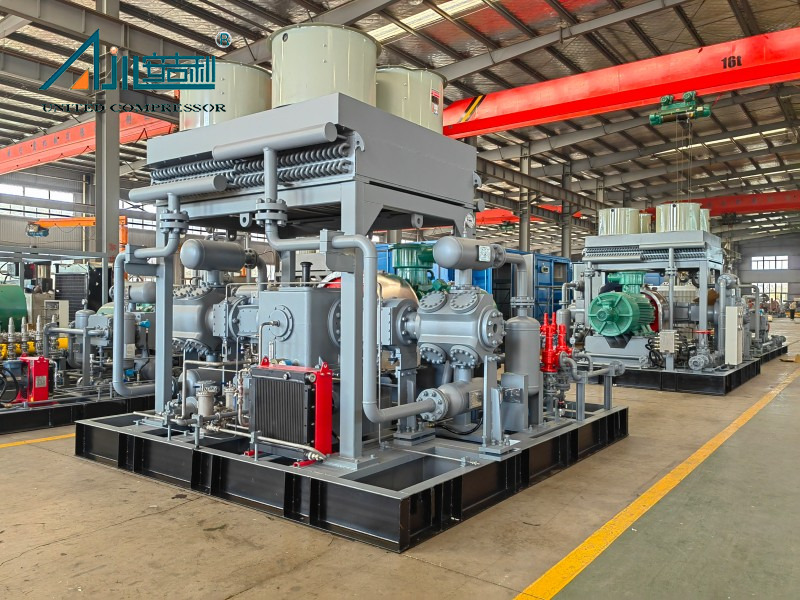

الضاغط في هذه الصورة هو منتج غير قياسي. يوفر المنتج حلولًا مستقلة مصممة لمتطلبات الاستخدام المحددة للعملاء (معدل التدفق/النقاء/الضغط ، وبيئة الاستخدام ، والغرض الرئيسي ، ومتطلبات العميل الخاصة) ، من التصميم إلى تخصيص المنتج.
الشكل الهيكلي: D-type/m-type/s-type/w-type/v-type/z-type
طريقة التبريد: تبريد الماء/تبريد الهواء/تبريد مختلط
نموذج التثبيت: نوع ثابت/محمول/مثبت/مقصورة/مقصورة
وضع القيادة: محرك المحرك/محرك الديزل البدء
النقل: البحر/الهواء/الأرض
التغليف:
 |  |  |
| المقصورة المعدنية | صندوق خشبي | مقصورة مقاومة للصوت |
المعلمة الفنية
| لا. | نموذج | واسطة | معدل التدفق (NM3/H) | ضغط العادم MPA | طاقة المحرك (KW) | طريقة التبريد | الأبعاد العامة (مم) | الأوزان (كغ) | |
| 1 | VW-3.5/1-18 | الغاز الطبيعي | 420 | 1.8 | 55 | ماء مغلق | D 4000 × 1800 × 2200 | 5000 | |
| 2 | DF-0.4/（2 ～ 6） -250 | الغاز الطبيعي | 160 | 25 | 30 | مبرد بالهواء | 2800 × 1800 × 1500 | 3500 | |
| 3 | DFD-1.36/(30 ～ 50) -250 | الغاز الطبيعي | 4167 | 25 | 315 | مبرد بالهواء | 8500 × 3700 × 4100 | 22000 | |
| 4 | DFW-3.7/(8 ～ 12) -52 | الغاز الطبيعي | 2083 | 5.2 | 200 | مبرد بالهواء | 6000 × 3400 × 2300 | 15000 | |
| 5 | DFW-5.3/3-15 | الغاز الطبيعي | 1100 | 1.5 | 90 | مبرد بالهواء | 6500 × 3000 × 2500 | 6000 | |
| 6 | DFWD-5.7/(0. 1 ～ 0.5) -40 | الغاز الطبيعي | 75 ～ 365 | 4 | 90 | مبرد بالهواء | 7000 × 3400 × 2500 | 100000 | |
| 7 | DFWD-5/(1.5 ～ 3.6) -14.2 | الغاز الطبيعي | 700 | 1.42 | 90 | مبرد بالهواء | 5000 × 3200 × 2200 | 6500 | |
| 8 | DW-9/3-35 | الغاز الطبيعي | 2000 | 3.5 | 250 | مبرد بالهواء | 4800 × 4000 × 2000 | 13000 | |
| 9 | MFWD-7/(10 ～ 30) -35 | الغاز الطبيعي | 6250 | 3.5 | 315 | مبرد بالهواء | 6300 × 3200 × 3200 | 16000 | |
| 10 | VF-1.4/(5 ～ 7) -250 | الغاز الطبيعي | 500 | 25 | 110 | مبرد بالهواء | 5000 × 2400 × 2100 | 6800 | |
| 11 | VF-2.2/（0.5 ～ 0.7） -60 | الغاز الطبيعي | 180 | 6 | 45 | مبرد بالهواء | 6000 × 2500 × 2400 | 8000 | |
| 12 | VWF-1.65/(25 ～ 35) -50 | الغاز الطبيعي | 2500 | 5 | 90 | مبرد بالهواء | 4500 × 2500 × 2100 | 5500 | |
| 13 | VWF-11/（0.5 ～ 2） -14 | الغاز الطبيعي | 1000 | 1.4 | 160 | مبرد بالهواء | 5200 × 2000 × 2200 | 6000 | |
| 14 | VWF-13.6/(0.05 ～ 0.2) -6 | الغاز الطبيعي | 800 | 0.6 | 90 | مبرد بالهواء | 5000 × 2200 × 2200 | 6000 | |
| 15 | VWF-8/（0.6 ～ 3） -12 | الغاز الطبيعي | 1900 | 1.2 | 132 | مبرد بالهواء | 5800 × 2300 × 2450 | 7800 | |
| 16 | VWF-9/0.05-14 | الغاز الطبيعي | 500 | 1.4 | 90 | مبرد بالهواء | 3800 × 2000 × 1600 | 3500 | |
| 17 | DFW-15.9/（0.4 ～ 1） -16 | الغاز الطبيعي | 1330 | 1.6 | 250 | تبريد مختلط | 5000 × 3400 × 2000 | 12000 | |
| 18 | VWFD-7.5/(0.5 ～ 1) -3 | الغاز الطبيعي | 20000 | 0.3 | 45 | تبريد مختلط | 4000 × 2300 × 2300 | 400 | |
| 19 | MFWD-6.0/(25 ～ 45) -45 | الغاز الطبيعي | 20000 ～ 36000 | 4.5 | 250 | تبريد مختلط | 6500 × 3000 × 3200 | 17000 | |
| 20 | DW-2.8/(16 ～ 25) -50 | الغاز الطبيعي | 2500 | 5.0 | 160 | تبريد الماء | 4300 × 3000 × 1600 | 7000 | |
| 21 | DW-3/15-52 | الغاز الطبيعي | 2550 | 5.2 | 185 | تبريد الماء | 3800 × 3400 × 2300 | 9000 | |
| 22 | DW-4.9/(1.5 ～ 2.5) -22 | الغاز الطبيعي | 700 | 2.2 | 110 | تبريد الماء | 3800 × 2700 × 1800 | 6000 | |
| 23 | DW-6.9/（7 ～ 15） -20 | الغاز الطبيعي | 4000 | 2.0 | 160 | تبريد الماء | 3600 × 2300 × 1600 | 4500 | |
| 24 | DW-1.92/2.5-22 | الغاز الطبيعي | 320 | 2.2 | 45 | تبريد الماء | 3200 × 3000 × 1700 | 3000 | |
| 25 | DW-7.6/1.5-25 | الغاز الطبيعي | 1000 | 2.5 | 160 | تبريد الماء | 5200 × 3200 × 2200 | 10000 | |
| 26 | DWD-8/4-10 | الغاز الطبيعي | 2100 | 1.0 | 110 | تبريد الماء | 5800 × 3300 × 2300 | 8800 | |
| 27 | MW-19.2/(1 ～ 17)-(17 ～ 25) | الغاز الطبيعي | 2000 | 1.7 ～ 2.5 | 400 | تبريد الماء | 7200 × 3600 × 2100 | 21000 | |
| 28 | VW-8.4/(2 ～ 4) -20 | الغاز الطبيعي | 1500 | 2 | 185 | تبريد الماء | 5500 × 2200 × 2700 | 6000 | |
| 29 | VW-9. 1/(0.05 ～ 0. 1) -5 型 | الغاز الطبيعي | 500 | 0.5 | 55 | تبريد الماء | 3500 × 2200 × 1800 | 5000 | |
| 30 | ZW-1.6/（35 ～ 52）-(39 ～ 56) | الغاز الطبيعي | 4000 | 3.9 ～ 5.6 | 37 | تبريد الماء | 3200 × 1700 × 1800 | 2500 | |
قضية المشروع
 |  |  |
| مشروع أوكرانيا | حقل زيت آذان في جنوب كازاخستان | Ningxia Zhongneng New Materials Engineering |
يستخدم هذا الضاغط على نطاق واسع في تطوير مجال النفط والغاز لزيادة إنتاجية البئر من الغاز ، بما في ذلك انتعاش الغاز المرتبط بالضغط المنخفض ، وفصل غاز الزيت ، والضغط على رأس البئر. كما أنه بمثابة مكون أساسي في خطوط الأنابيب لمسافات طويلة ، حيث يعوض الضغط متعدد المراحل لفقدان الضغط ، مما يضمن نقل الغاز المستقر. بالإضافة إلى ذلك ، فإنه يدعم استخراج الغاز غير التقليدي ، مثل الغاز الصخري والميثان الفحم.
نعم. يقدم Bengbu United ضاغط مخصص حلولًا مخصصة بناءً على متطلبات العملاء ، بما في ذلك معدل التدفق والضغط والنقاء وبيئة التشغيل والاستخدام المقصود. تغطي خيارات التخصيص النماذج الهيكلية (نوع D ، من النوع M ، S-type ، إلخ) ، طرق التبريد (تبريد المياه ، تبريد الهواء ، مختلط) ، أنواع التثبيت (ثابتة ، متنقلة ، مثبتة على التزلج ، من النوع المقصورة) ، وأنماط محرك المحرك (بداية محرك محرك أو محرك ديزل).
علبة المرافق مصنوعة من الحديد الزهر الرمادي ، المصممة لتخزين شرائح زيت الزيت والمنزل المتقاطع ، المحامل ، ومقاعد تحمل. يستخدم رأس الأسطوانة ورأس الأسطوانة الحديد الزهر الرمادي أو الصلب المزور ، مع تصميم تزييت خالٍ من الزيت لمنع التلوث المتوسط. يتميز الجسم الأوسط ببنية مزدوجة لضمان عدم دخول الزيت من علبة المرافق إلى الأسطوانة ، مع الحفاظ على نقاء الغاز.
نعم. تم نشر DFW-3.7/(8 ~ 12) -52 بنجاح في المشاريع الدولية ، بما في ذلك مشروع أوكرانيا ، وحقل النفط الآلي في جنوب كازاخستان ، و Ningxia Zhongneng New Materials Engineering في الصين. توضح هذه الحالات قدرتها على التكيف مع الظروف الجغرافية والتشغيلية المتنوعة.
يوفر Bengbu United ضاغط الدعم الشامل ، بما في ذلك إرشادات التثبيت ، والتدريب على الصيانة ، والوصول إلى قطع الغيار. يمكن للعملاء أيضًا الرجوع إلى المستندات الفنية ومقاطع الفيديو والأسئلة الشائعة عبر موارد الشركة. للاستفسارات العاجلة ، يتوفر الدعم من خلال WhatsApp (+86 18955218331) أو الهاتف (+86-13955206799) أو البريد الإلكتروني (bblhcompressor@gmail.com).
