يعد VW-9.1/(0.05 ~ 0.1) -5 ضاغط الغاز الطبيعي ، الذي تم تصنيعه بواسطة Bengbu United ضاغط ، هو حل متطور مصمم لضغط الغاز الطبيعي الفعال عبر سيناريوهات صناعية متنوعة. يعمل هذا الضاغط مصمم خصيصًا للتعامل مع تركيبات الغاز المعقدة ، ويعمل بسلاسة مع الغاز الطبيعي الذي يحتوي على مياه مشبعة ، وثنائي كلورو ميثان ، و 3.4 ٪ من الهيدروكربونات المكلورة ، مع تركيز أيون الكلوريد أقل من 300 جزء في المليون - استقرار مستثمر حتى في البيئات التآكل.
يتفوق الضاغط على قدرة معالجة تبلغ 500 نانومتر/ساعة ، يتفوق ضاغط في كل من تناول الضغط المنخفض وتفريغ موثوق به. إنه يقبل الغاز عند ضغط مدخل قدره 5 ~ 10kpa.g ودرجة حرارة مدخل 25-40 ℃ ، مما يضغطه على ضغط العادم 0.5mpa.g مع قوة محرك رئيسي 55 كيلو وات . تصميمه المدمج- أبعاد إجمالية تبلغ ~ 3500 × 2200 × 1800 مم والوزن من 5T- يثبتها مناسبة للمواقع المقيدة للمساحة ، في حين أن البناء القوي يضمن أداءً طويل الأجل على المدى الطويل.
مثالي لتنمية مجال النفط والغاز ، يعزز الضاغط إنتاجية جيدة من خلال دعم نقل الغاز الطبيعي ، وفصل غازات النفط ، والضغط على رأس البئر ، واستعادة الغاز المرتبط بالضغط المنخفض-الناقص لاستخراج الغاز غير التقليدي مثل الغاز الصخري والميثان الفحم. كما يلعب دورًا رئيسيًا في صناعة الغاز الطبيعي المسال ، مما يسهل تعزيز ما قبل التحمل ، وحلاقة ذروة التخزين ، والضغط على تصدير ما بعد التخزين ، بما في ذلك الاسترداد BOG (غاز الغاز) في محطات الغاز الطبيعي المسال.
يبرز ضاغط الغاز الطبيعي VW-9.1/(0.05 ~ 0.1) -5 بسبب كفاءته المعززة وموثوقيته القوية ، مما يقلل من استهلاك الطاقة مع زيادة الناتج. يقلل نظام الأتمتة المتقدم الخاص به من التدخل اليدوي ، وخفض الأخطاء التشغيلية وتكاليف العمالة. مع وجود عدد أقل من المكونات الضعيفة ، فإنه يضمن تشغيلًا مستقرًا مع الحد الأدنى من وقت التوقف ، مما يجعلها خيارًا فعالًا من حيث التكلفة للمشاريع طويلة الأجل.
انخفاض مستويات الاهتزاز والضوضاء تعزز جاذبيتها ، مما يضمن الامتثال للمعايير البيئية وتحسين السلامة في مكان العمل. يتم تبسيط الصيانة بفضل تصميمها سهل الاستخدام ، مما يقلل من الحاجة إلى إصلاحات متكررة وتوسيع عمر الخدمة.
تم تصميم هذا النموذج باعتباره ضاغط المكبس المتبادل من نوع V وذوي التزييت الخالي من الزيوت ، ويتميز بتصميم ضغط مزدوج ، ومدمج على مرحلتين في وحدة مثبتة على التزلج-تنقل النقل والتركيب في الموقع.
إن الابتكار الهيكلي الرئيسي هو الجسم المتوسط المزدوج ، والذي يمنع زيت الضاغط من تلويث وسط الغاز عن طريق ضمان مساحة كافية (أكبر من ضربة واحدة) بين المكونات. الأسطوانة ، المصنوعة من الحديد الزهر المقاوم للتآكل ، تصمد أمام تركيبات الغاز القاسية (بما في ذلك الهيدروكربونات المكلورة مع أيونات كلوريد 300PPM ) ، في حين أن الصمامات المرتبة المحورية تعمل على تحسين تدفق الغاز وكفاءة الضغط.
يقدم Bengbu United ضاغط مخصص حلولًا مخصصة لـ VW-9.1/(0.05 ~ 0.1) -5 لتلبية احتياجات المشروع المحددة. تشمل خيارات التخصيص:
· الأشكال الهيكلية : D-type ، m-type ، s-type ، w-type ، v-type ، أو z-type ، التكيف مع القيود المكانية.
· طرق التبريد : تبريد الماء (معيار لهذا النموذج) ، التبريد المبرد بالهواء ، أو المختلط ، استنادًا إلى الظروف البيئية.
· أنواع التثبيت : ثابت ، محمول ، مثبت على التزلج (قياسي) ، أو نوع المقصورة ، مما يضمن المرونة عبر المواقع.
· أوضاع القيادة : مدفوعة بالمحرك (قياسي مع طاقة 55 كيلو وات ) أو محرك ديزل مدفوع بمحرك ، ومطابقة توافر إمدادات الطاقة.
منطقة التطبيق
يتم استخدام ضواغط الغاز الطبيعي في تطوير مجال النفط والغاز لزيادة إنتاجية البئر من الغاز ، بما في ذلك نقل الغاز الطبيعي وفصل النفط والغاز والضغط على رأس البئر وغيرها من العمليات. على سبيل المثال ، باستخدام ضاغط لتعزيز واستعادة الغاز المرتبط بالضغط المنخفض ، يمكن تقليل نفايات الموارد. بالإضافة إلى ذلك ، يتم استخدام الضواغط أيضًا لإنتاج البئر الغاز والتجمع في استخراج الغاز الطبيعي غير التقليدي مثل الغاز الصخري والميثان الفحم
في إنتاج الغاز الطبيعي المسال والتخزين والنقل ، يتم استخدام الضواغط لزيادة الغاز الطبيعي قبل التقييم ، وحلاقة ذروة التخزين ، وتعزيز التصدير بعد التغذية. على سبيل المثال ، يعتمد استرداد BOG (غاز الفلاش) في محطات استلام الغاز الطبيعي المسال على معالجة الضاغط.
تسليط الضوء على المزايا
 |  |  |  |
| يتمتع بكفاءة عالية وموثوقية قوية ودرجة عالية من الأتمتة ؛ | أجزاء أقل ضعفا ، انخفاض الاهتزاز ، ضوضاء منخفضة ، وسهولة التشغيل والصيانة | يتم تثبيت جميع المعدات الرئيسية والمساعد للضاغط على الزلاجة ، تعمل بسلاسة وموثوقة. إن التثبيت الكلي للزلاجة مريح لنقل وتركيب الضاغط | تم تصميم مكونات الماكينة بأكملها بعناية |
شهادة براءة الاختراع
 | A Piston Rod Thread Sleeve ZL 2017 2 1907021.7 | | جهاز دعم حلقة المكبس ZL 2018 2 0294776.2 | |
| مكبس النطاق ZL 2017 2 190177.0 لضواغط متوازنة متماثلة | | مقصورة مزدوجة قصيرة طويلة متكاملة ZL 2018 2 0294762.0 |
وصف الجهاز بأكمله
يتبنى الضاغط على شكل V (نوع الزاوية) ، وتزييت مُبرد بالمياه ، وخالية من الزيت ، ونوع المكبس المتبادل ، وعمودان ، وضغط من مرحلتين ، والتمثيل المزدوج ، والوحدة بأكملها على أنها زلاجة. الجسم الأوسط للضاغط هو بنية جسم متوسطة مزدوجة ، مما يضمن أن مساحة الجسم الأوسط أكبر من ضربة واحدة ، مما يمنع زيت الضاغط من دخول الأسطوانة من علبة المرافق ، مما يضمن أن زيت الضاغط لا يلوث الوسط. تتكون أسطوانة الضاغط من مواد الحديد الزهر المقاومة للتآكل وتتبنى تصميم تزييت خالي من الزيت ، والذي لا يتطلب تزييت الزيت. يتم ترتيب صمام الهواء محوريًا داخل الأسطوانة.
 |  |

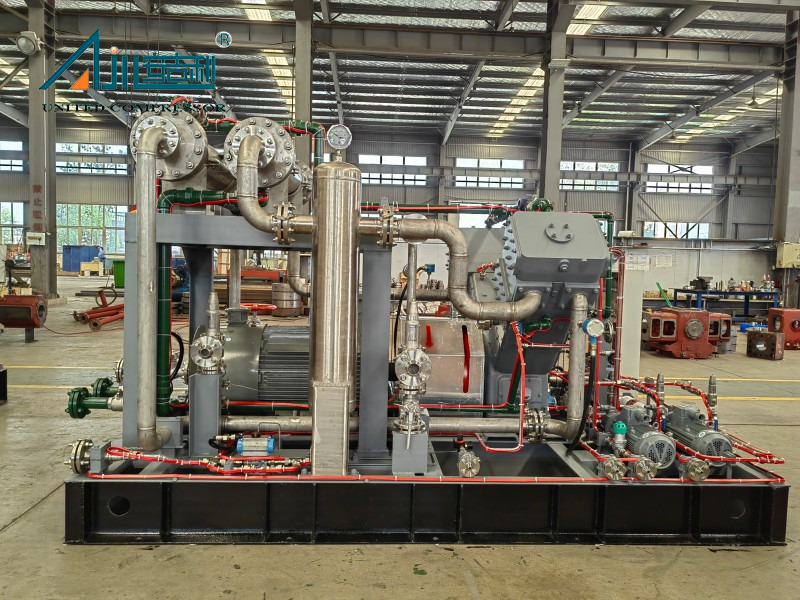

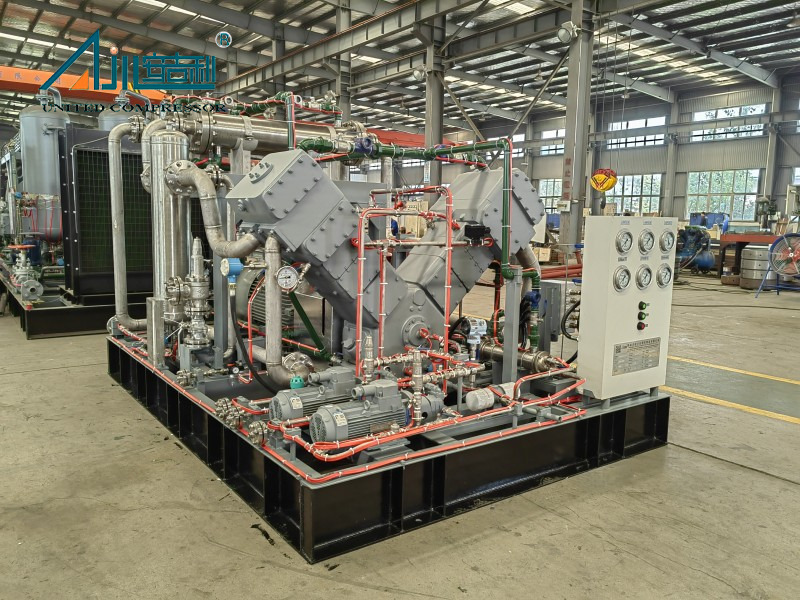

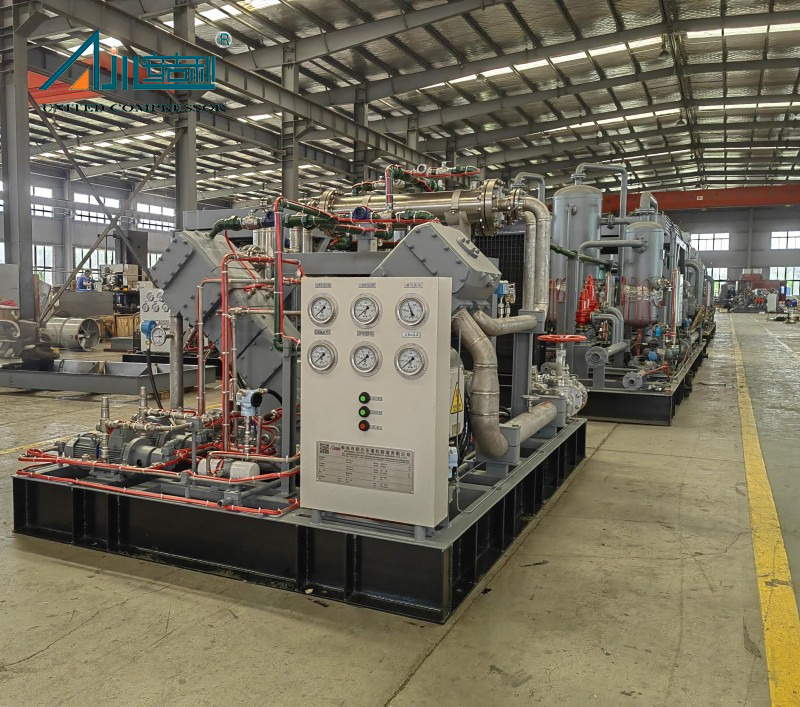

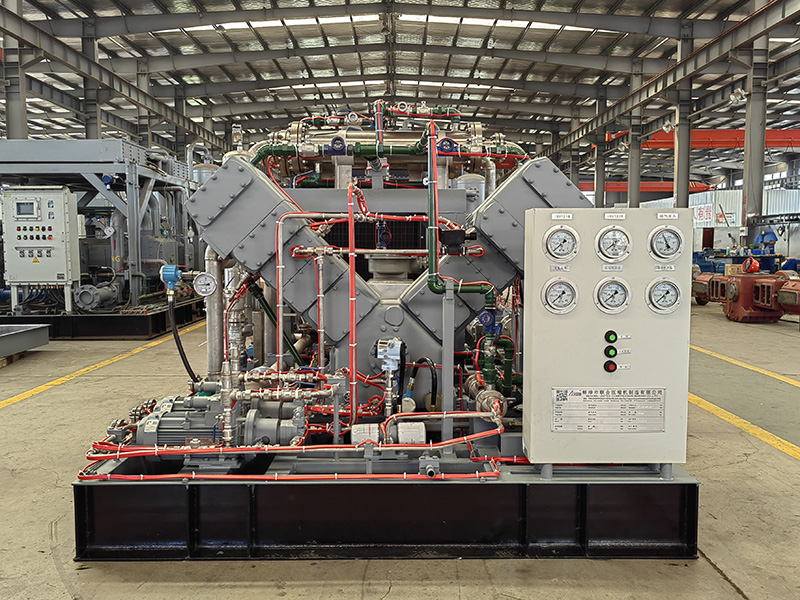

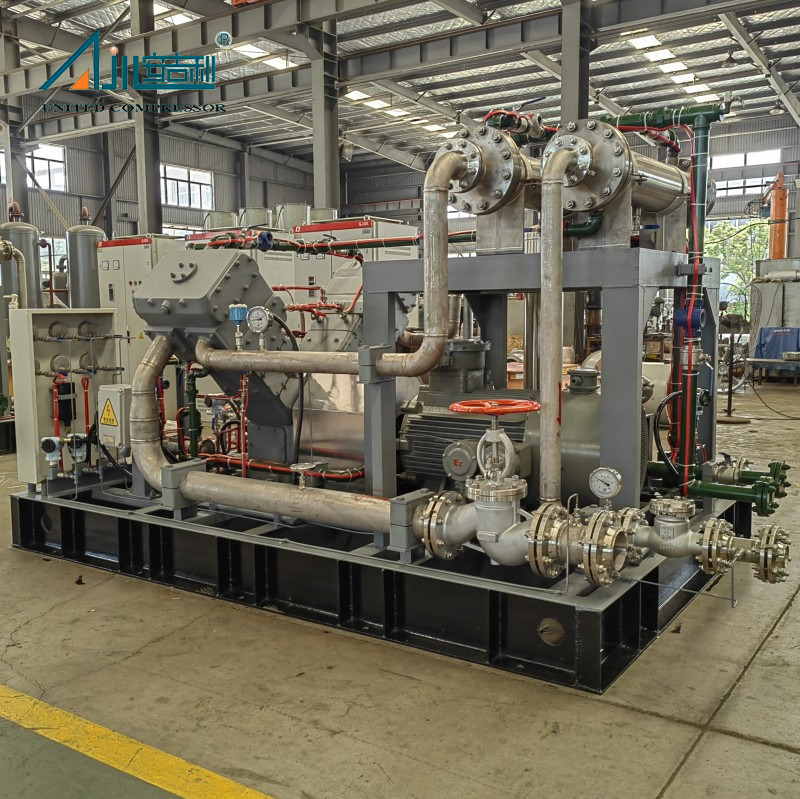

الضاغط في هذه الصورة هو منتج غير قياسي. يوفر المنتج حلولًا مستقلة مصممة لمتطلبات الاستخدام المحددة للعملاء (معدل التدفق/النقاء/الضغط ، وبيئة الاستخدام ، والغرض الرئيسي ، ومتطلبات العميل الخاصة) ، من التصميم إلى تخصيص المنتج.
الشكل الهيكلي: D-type/m-type/s-type/w-type/v-type/z-type
طريقة التبريد: تبريد الماء/تبريد الهواء/تبريد مختلط
نموذج التثبيت: نوع ثابت/محمول/مثبت/مقصورة/مقصورة
وضع القيادة: محرك المحرك/محرك الديزل البدء
النقل: البحر/الهواء/الأرض
التغليف:
 |  |  |
| المقصورة المعدنية | صندوق خشبي | مقصورة مقاومة للصوت |
المعلمة الفنية
| لا. | نموذج | واسطة | معدل التدفق (NM3/H) | ضغط العادم MPA | طاقة المحرك (KW) | طريقة التبريد | الأبعاد العامة (مم) | الأوزان (كغ) | |
| 1 | VW-3.5/1-18 | الغاز الطبيعي | 420 | 1.8 | 55 | ماء مغلق | D 4000 × 1800 × 2200 | 5000 | |
| 2 | DF-0.4/（2 ～ 6） -250 | الغاز الطبيعي | 160 | 25 | 30 | مبرد بالهواء | 2800 × 1800 × 1500 | 3500 | |
| 3 | DFD-1.36/(30 ～ 50) -250 | الغاز الطبيعي | 4167 | 25 | 315 | مبرد بالهواء | 8500 × 3700 × 4100 | 22000 | |
| 4 | DFW-3.7/(8 ～ 12) -52 | الغاز الطبيعي | 2083 | 5.2 | 200 | مبرد بالهواء | 6000 × 3400 × 2300 | 15000 | |
| 5 | DFW-5.3/3-15 | الغاز الطبيعي | 1100 | 1.5 | 90 | مبرد بالهواء | 6500 × 3000 × 2500 | 6000 | |
| 6 | DFWD-5.7/(0. 1 ～ 0.5) -40 | الغاز الطبيعي | 75 ～ 365 | 4 | 90 | مبرد بالهواء | 7000 × 3400 × 2500 | 100000 | |
| 7 | DFWD-5/(1.5 ～ 3.6) -14.2 | الغاز الطبيعي | 700 | 1.42 | 90 | مبرد بالهواء | 5000 × 3200 × 2200 | 6500 | |
| 8 | DW-9/3-35 | الغاز الطبيعي | 2000 | 3.5 | 250 | مبرد بالهواء | 4800 × 4000 × 2000 | 13000 | |
| 9 | MFWD-7/(10 ～ 30) -35 | الغاز الطبيعي | 6250 | 3.5 | 315 | مبرد بالهواء | 6300 × 3200 × 3200 | 16000 | |
| 10 | VF-1.4/(5 ～ 7) -250 | الغاز الطبيعي | 500 | 25 | 110 | مبرد بالهواء | 5000 × 2400 × 2100 | 6800 | |
| 11 | VF-2.2/（0.5 ～ 0.7） -60 | الغاز الطبيعي | 180 | 6 | 45 | مبرد بالهواء | 6000 × 2500 × 2400 | 8000 | |
| 12 | VWF-1.65/(25 ～ 35) -50 | الغاز الطبيعي | 2500 | 5 | 90 | مبرد بالهواء | 4500 × 2500 × 2100 | 5500 | |
| 13 | VWF-11/（0.5 ～ 2） -14 | الغاز الطبيعي | 1000 | 1.4 | 160 | مبرد بالهواء | 5200 × 2000 × 2200 | 6000 | |
| 14 | VWF-13.6/(0.05 ～ 0.2) -6 | الغاز الطبيعي | 800 | 0.6 | 90 | مبرد بالهواء | 5000 × 2200 × 2200 | 6000 | |
| 15 | VWF-8/（0.6 ～ 3） -12 | الغاز الطبيعي | 1900 | 1.2 | 132 | مبرد بالهواء | 5800 × 2300 × 2450 | 7800 | |
| 16 | VWF-9/0.05-14 | الغاز الطبيعي | 500 | 1.4 | 90 | مبرد بالهواء | 3800 × 2000 × 1600 | 3500 | |
| 17 | DFW-15.9/（0.4 ～ 1） -16 | الغاز الطبيعي | 1330 | 1.6 | 250 | تبريد مختلط | 5000 × 3400 × 2000 | 12000 | |
| 18 | VWFD-7.5/(0.5 ～ 1) -3 | الغاز الطبيعي | 20000 | 0.3 | 45 | تبريد مختلط | 4000 × 2300 × 2300 | 400 | |
| 19 | MFWD-6.0/(25 ～ 45) -45 | الغاز الطبيعي | 20000 ～ 36000 | 4.5 | 250 | تبريد مختلط | 6500 × 3000 × 3200 | 17000 | |
| 20 | DW-2.8/(16 ～ 25) -50 | الغاز الطبيعي | 2500 | 5.0 | 160 | تبريد الماء | 4300 × 3000 × 1600 | 7000 | |
| 21 | DW-3/15-52 | الغاز الطبيعي | 2550 | 5.2 | 185 | تبريد الماء | 3800 × 3400 × 2300 | 9000 | |
| 22 | DW-4.9/(1.5 ～ 2.5) -22 | الغاز الطبيعي | 700 | 2.2 | 110 | تبريد الماء | 3800 × 2700 × 1800 | 6000 | |
| 23 | DW-6.9/（7 ～ 15） -20 | الغاز الطبيعي | 4000 | 2.0 | 160 | تبريد الماء | 3600 × 2300 × 1600 | 4500 | |
| 24 | DW-1.92/2.5-22 | الغاز الطبيعي | 320 | 2.2 | 45 | تبريد الماء | 3200 × 3000 × 1700 | 3000 | |
| 25 | DW-7.6/1.5-25 | الغاز الطبيعي | 1000 | 2.5 | 160 | تبريد الماء | 5200 × 3200 × 2200 | 10000 | |
| 26 | DWD-8/4-10 | الغاز الطبيعي | 2100 | 1.0 | 110 | تبريد الماء | 5800 × 3300 × 2300 | 8800 | |
| 27 | MW-19.2/(1 ～ 17)-(17 ～ 25) | الغاز الطبيعي | 2000 | 1.7 ～ 2.5 | 400 | تبريد الماء | 7200 × 3600 × 2100 | 21000 | |
| 28 | VW-8.4/(2 ～ 4) -20 | الغاز الطبيعي | 1500 | 2 | 185 | تبريد الماء | 5500 × 2200 × 2700 | 6000 | |
| 29 | VW-9. 1/(0.05 ～ 0. 1) -5 型 | الغاز الطبيعي | 500 | 0.5 | 55 | تبريد الماء | 3500 × 2200 × 1800 | 5000 | |
| 30 | ZW-1.6/（35 ～ 52）-(39 ～ 56) | الغاز الطبيعي | 4000 | 3.9 ～ 5.6 | 37 | تبريد الماء | 3200 × 1700 × 1800 | 2500 | |
يستخدم على نطاق واسع في تطوير مجال النفط والغاز (على سبيل المثال ، الغاز الصخري ، واستخراج الميثان الفحم) لتعزيز إنتاجية البئر ، ونقل الغاز ، واستعادة الغاز المرتبطة بالضغط المنخفض. في قطاع الغاز الطبيعي المسال ، فإنه يدعم الضغط قبل الحلق ، وحلاقة ذروة التخزين ، واستعادة المستنقع في المحطات.
يعالج VW -9.1/(0.05 ~ 0.1) -5 قدرة معالجة تبلغ 500 نانومتر/ساعة . يعمل بضغط مدخل قدره 5 ~ 10kpa.g (المقياس) ويسلم الغاز بضغط العادم 0.5mpa.g ، مما يجعله مثاليًا لسيناريوهات الضغط المتوسطة المتوسطة.
يزيل نظام التشحيم الخالي من النفط خطر تلوث النفط في وسط الغاز الطبيعي ، وهو أمر بالغ الأهمية للتطبيقات التي تتطلب غازًا عالي النقاء (على سبيل المثال ، إنتاج الغاز الطبيعي المسال). كما أنه يقلل من احتياجات الصيانة المتعلقة بترشيح الزيت واستبداله ، مما يقلل من تكاليف التشغيل طويلة الأجل.
نعم ، تم نشر الضاغط في المشاريع الدولية ، بما في ذلك:
· مجال الغاز أكيموم (أوكرانيا): يستخدم في الجفاف الجزيئي للجفاف وأنظمة انزلاق غاز الوقود.
· حقل زيت آذان (كازاخستان): مدمج في سير عمل معالجة الغاز.
· Ningxia Zhongneng Project New Materials (China): دعم احتياجات ضغط الغاز الصناعية.
وهي مدعومة ببراءات براءات اختراع متعددة ، بما في ذلك غلاف حماية خيط قضيب المكبس (ZL 2017 2 1907021.7) وجهاز دعم حلقة المكبس (ZL 2018 2 0294776.2) ، مما يضمن الامتثال لقواعد الجودة والسلامة العالمية لمعدات ضغط الغاز.
يجمع ضاغط الغاز الطبيعي VW -9.1/(0.05 ~ 0.1) -5 بين الكفاءة والمتانة والمرونة ، مما يجعله خيارًا موثوقًا به لتجهيز الغاز ، وعمليات حقول النفط ، والبنية التحتية للغاز الطبيعي المسال في جميع أنحاء العالم. اتصل بنا لمناقشة كيف يمكن لهذا الحل تحسين احتياجات ضغط الغاز.
