يعد ضاغط الهواء عالي الضغط W-10 /60 منتجًا آليًا كهربائيًا متميزًا تم تصنيعه من قبل Bengbu United Descensor ، وهي شركة تصنيع رائدة مقرها الصين متخصصة في أنظمة الضغط عالية الأداء. تم تصميم هذا الضاغط لتطبيقات الدرجة الصناعية ، ويبرز من أجل هندسةه القوية والكفاءة والقدرة على التكيف مع الاحتياجات التشغيلية المتنوعة.
في جوهره ، يعمل W-10 /60 على الهواء كوسيط (تكوين الهواء بنسبة 100 ٪) ويوفر قدرة معالجة تبلغ 10 أمتار / دقيقة- مما يجعله مثاليًا للعمليات الواسعة النطاق التي تتطلب تدفق هواء ثابت. إنه يعمل في ضغط مدخل الغلاف الجوي ودرجة حرارة مدخل طبيعية ، مع تحقيق ضغط عادم مثير للإعجاب قدره 6MPa.G- مواصفات حاسمة للمهام الصناعية عالية الضغط. مدعومًا بمحرك رئيسي بحجم 132 كيلو وات ، يوازن بين الطاقة وكفاءة الطاقة ، مما يضمن أداء موثوق به حتى في البيئات الصعبة.
يعد هذا الضاغط جزءًا من سلسلة ضاغط الهواء عالي الضغط ، المصمم لخدمة قطاعات مثل التصنيع والطاقة والبتروكيماويات والبنية التحتية. يجعل تصميمها المعياري وميزاته القابلة للتخصيص حلاً متعدد الاستخدامات لكل من المشاريع القياسية والمتخصصة ، من البناء في الموقع إلى خطوط الإنتاج الصناعية المستمرة.

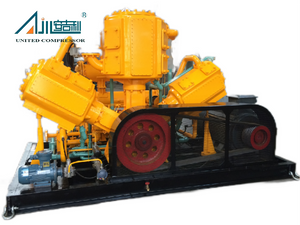

يتبنى W -10 /60 نظام ضغط من ثلاث مراحل ، مصنفة على شكل ضاغط مكبس على شكل W ، مطلي بالهواء ، المفعول أحادي المفعول. تكمن الميزة الهيكلية الرئيسية في ترتيب الأسطوانة: يتم وضع ستة أسطوانات في تكوين مزدوج على شكل W ، مع وجود محاور الأسطوانة بزاوية 60 درجة. يضمن هذا التصميم توزيع الوزن المتوازن ، مما يقلل من الإجهاد التشغيلي على المكونات.
لتعزيز الاستقرار ، يدمج الضاغط أوزان التوازن على العمود المرفقي ، والذي يعارض بشكل فعال لحظات القصور الذاتي من الأجزاء المتبادلة - مما يثير الاهتزاز وتوسيع عمر المعدات. يقدم علبة المرافق ، المصنوعة من الحديد الزهر الرمادي ، أغراضًا مزدوجة: تخزين زيت التشحيم للمكونات الداخلية والواجهات الحرجة للسكن (موانئ تصريف الزيت ، نوافذ المراقبة على مستوى الزيت ، ونقاط قياس درجة الحرارة) لسهولة الصيانة.
إن بنية الجسم المزدوجة المتوسطة هي ميزة أخرى بارزة: من خلال ضمان مساحة كافية بين المراحل (أكبر من ضربة واحدة) ، فإنه يمنع الزيت من التسرب إلى أسطوانات ، والحفاظ على نقاء الهواء-وهو أمر لا بد منه للتطبيقات التي تتطلب إخراجًا خاليًا من التلوث.
الكفاءة والموثوقية أساسية لأداء W-10 /60 . إنه يتميز بكفاءة الطاقة العالية ، مع نسب ضغط محسنة عبر ثلاث مراحل لتقليل فقدان الطاقة. هذا يترجم إلى انخفاض التكاليف التشغيلية مقارنة بالضواغط التقليدية ذات السعة المماثلة.
يتم تعزيز المتانة من خلال الحد الأدنى من الأجزاء الضعيفة. يستخدم رأس الأسطوانة والأسطوانة ، المصنوع من الحديد الزهر الرمادي أو الصلب المزور ، تصميم تزييت خالٍ من الزيت-مما يثير الحاجة إلى تغييرات في الزيت المتكرر وتقليل وقت التوقف عن الصيانة. إن انخفاض مستويات الاهتزاز والضوضاء (التي تحققت من خلال التصميم الهيكلي المتوازن) تجعلها مناسبة لكل من المنشآت الداخلية والخارجية ، حتى في المناطق الحساسة للضوضاء.

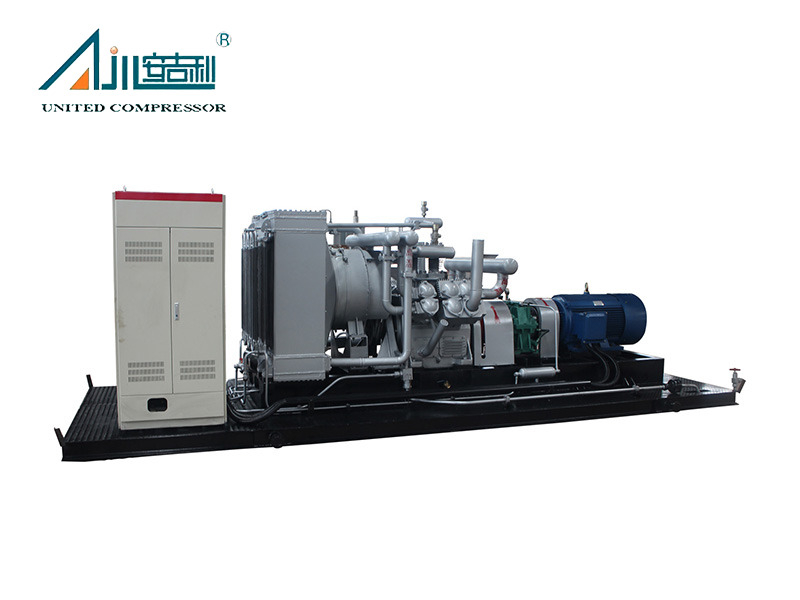

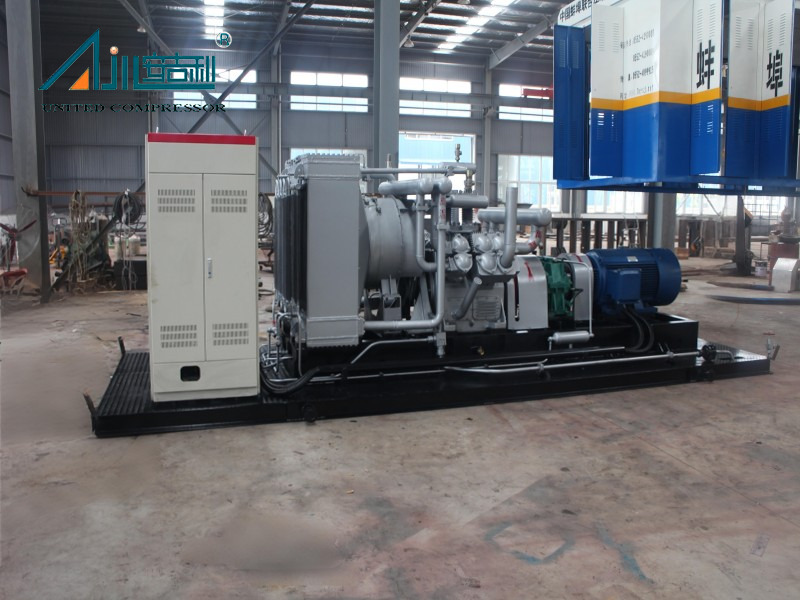

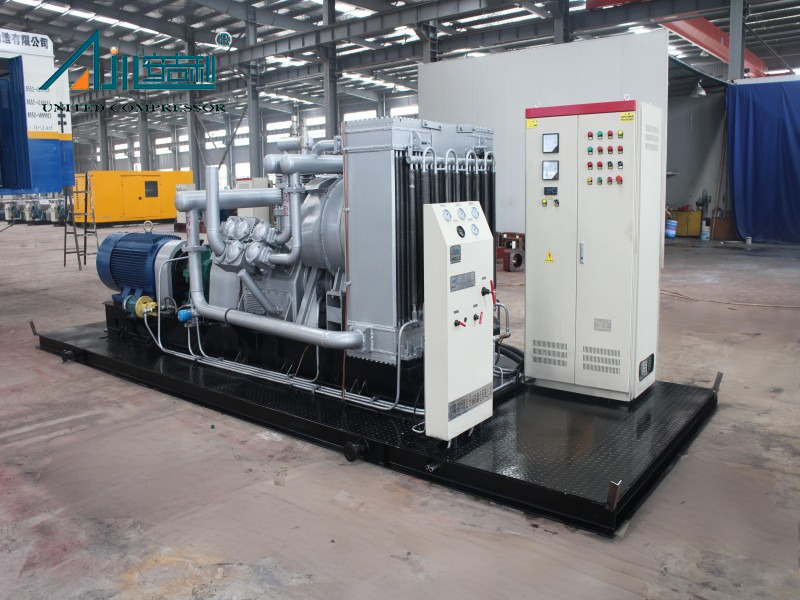

يتم تبسيط التثبيت والتنقل: جميع المعدات الرئيسية والمساعد مثبتة مسبقًا على انزلاق ، مما يسمح بإعداد سريع في الموقع. هذا التصميم المتكامل يبسط أيضًا النقل ، سواء عبر الأرض أو البحر أو الهواء.
مع إدراك أن الاحتياجات الصناعية تختلف ، يتم تقديم W-10 /60 كمنتج غير قياسي ، مع حلول مصممة متاحة لمطابقة المتطلبات المحددة. يمكن للعملاء الاختيار من بين أشكال هيكلية متعددة (من النوع D ، من النوع M ، S-type ، V-type ، إلخ) ، وطرق التبريد (تبريد المياه ، المبرد بالهواء ، أو التبريد المختلط) ، وأنواع التثبيت (الثابتة أو المحمولة أو المحمولة على الجبال أو المقصورة).
تشمل خيارات القيادة محرك المحرك أو الديزل ، مما يضمن التوافق مع مصادر الطاقة المتنوعة. التعبئة والتغليف قابلة للتخصيص أيضًا ، مع خيارات مثل كابينة المعادن أو الصناديق الخشبية أو كبائن مقاومة للصوت لحماية الوحدة أثناء النقل أو الاحتياجات البيئية في الموقع. من التصميم إلى الإنتاج ، يتعاون فريقنا عن كثب مع العملاء لمحاذاة الضاغط مع متطلبات تدفقهم والضغط والنقاء وبيئة الاستخدام.
تسليط الضوء على المزايا
 |  |  |  |
| يتمتع بكفاءة عالية وموثوقية قوية ودرجة عالية من الأتمتة ؛ | أجزاء أقل ضعفا ، انخفاض الاهتزاز ، ضوضاء منخفضة ، وسهولة التشغيل والصيانة | يتم تثبيت جميع المعدات الرئيسية والمساعد للضاغط على الزلاجة ، تعمل بسلاسة وموثوقة. إن التثبيت الكلي للزلاجة مريح لنقل وتركيب الضاغط | تم تصميم مكونات الماكينة بأكملها بعناية |
شهادات براءات الاختراع
 | A Piston Rod Thread Sleeve ZL 2017 2 1907021.7 | | جهاز دعم حلقة المكبس ZL 2018 2 0294776.2 | |
| مكبس النطاق ZL 2017 2 190177.0 لضواغط متوازنة متماثلة | | مقصورة مزدوجة قصيرة طويلة متكاملة ZL 2018 2 0294762.0 |
وصف الجهاز بأكمله
يتبنى الضاغط من النوع D (نوع التوازن المتماثل) ، والتشحيم المبرد بالمياه ، والتشحيم الخالي من الزيت ، ونوع المكبس المتبادل ، وضغط من مرحلتين من صفوف من الصفوف ، ويتم توفير الوحدة بأكملها بطريقة معيارية.
علبة مرافق الضاغط مصنوعة من الحديد الزهر الرمادي ولديها أربعة ثقوب بأقطار مختلفة لتثبيت الشرائح المتقاطعة والمحامل والمقاعد المحمولة. يمكن للجزء السفلي من علبة المرافق تخزين زيت التشحيم للضاغط للتشحيم ؛ يحتوي السطح العلوي من علبة المرافق على واجهة لتثبيت لوحة تغطية مدخل الوقود (منفذ التنفس) ؛ بالإضافة إلى ذلك ، تحتوي علبة المرافق أيضًا على واجهات احتياطية مثل ميناء تصريف الزيت ، ومنفذ مراقبة مقياس الزيت ، ومنفذ حقن زيت المقعد ، ومنفذ قياس درجة حرارة زيت التثبيت. تم توصيل منفذ تصريف النفط في علبة المرافق إلى الخارج من المقصورة ومجهز بصمام كرة يدوي لتصريف الزيت من علبة المرافق.
الجسم الأوسط للضاغط هو بنية جسم متوسطة مزدوجة ، مما يضمن أن مساحة الجسم الأوسط أكبر من ضربة واحدة ، مما يمنع زيت الضاغط من دخول الأسطوانة من علبة المرافق ، مما يضمن أن زيت الضاغط لا يلوث الوسط. مادة أسطوانة الضاغط هي الحديد الزهر الرمادي/الصلب المزور ، وتتبنى تصميم تزييت خالٍ من الزيت ، والذي لا يتطلب تزييتًا من الزيت. مادة رأس الأسطوانة هي من الحديد الزهر الرمادي/الصلب المزور ، ويتم ترتيب صمامات الهواء محوريًا على رأس الأسطوانة.
 |  |
الضاغط في هذه الصورة هو منتج غير قياسي. يوفر المنتج حلولًا مستقلة مصممة لمتطلبات الاستخدام المحددة للعملاء (معدل التدفق/النقاء/الضغط ، وبيئة الاستخدام ، والغرض الرئيسي ، ومتطلبات العميل الخاصة) ، من التصميم إلى تخصيص المنتج.
الشكل الهيكلي: D-type/m-type/s-type/w-type/v-type/z-type
طريقة التبريد: تبريد الماء/تبريد الهواء/تبريد مختلط
نموذج التثبيت: نوع ثابت/محمول/مثبت/مقصورة/مقصورة
وضع القيادة: محرك المحرك/محرك الديزل البدء
النقل: البحر/الهواء/الأرض
التغليف:
 |  |  |

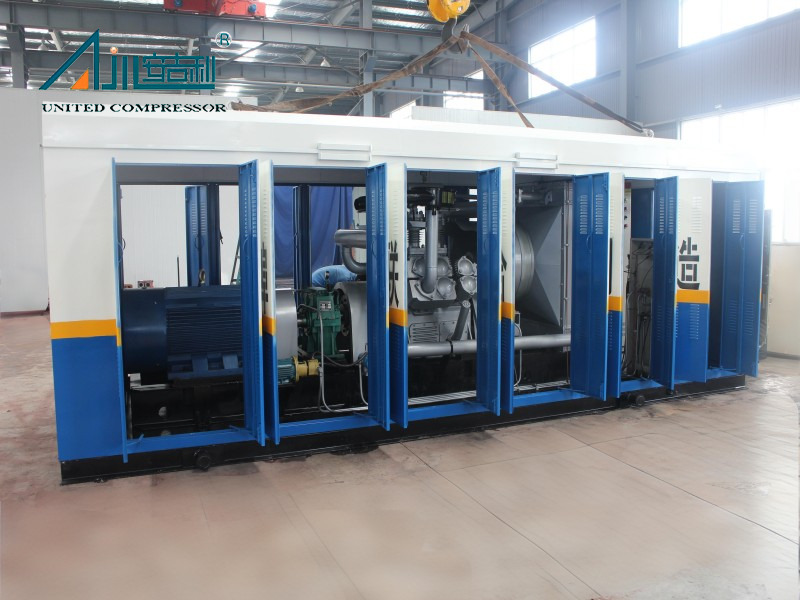

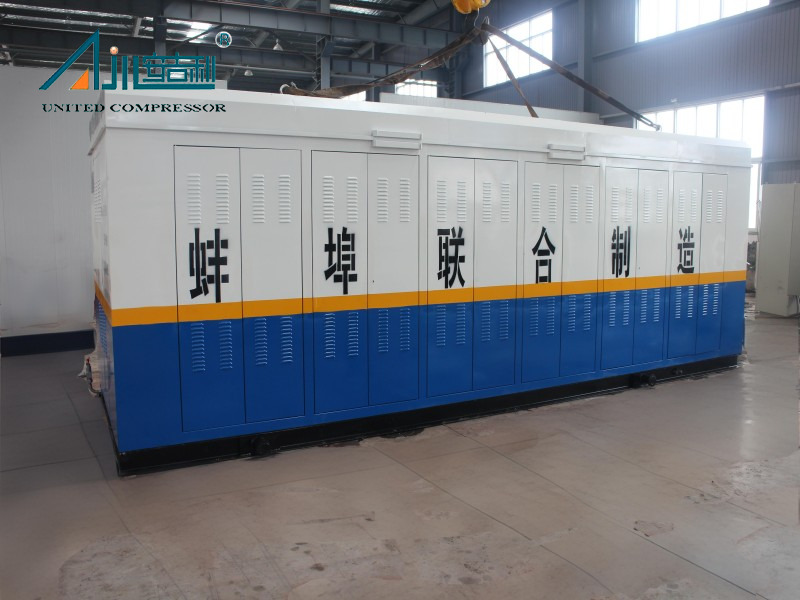

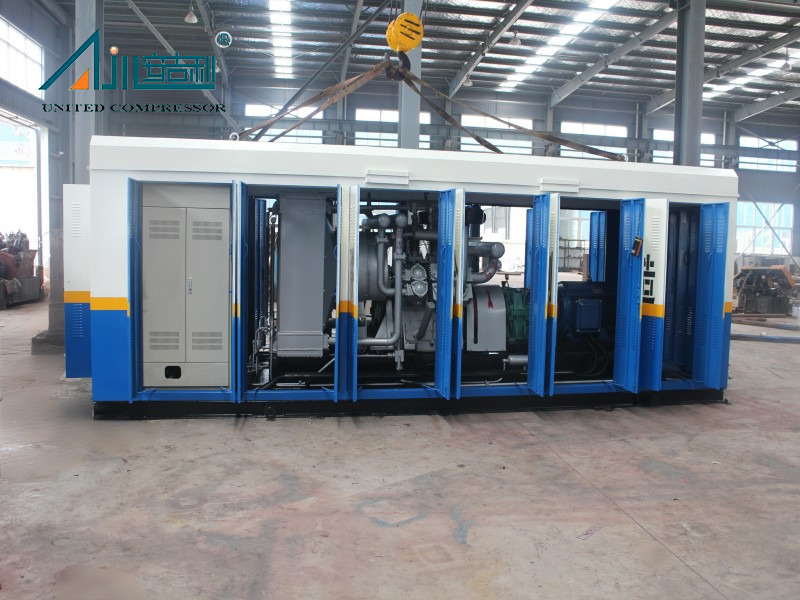

| المقصورة المعدنية | صندوق خشبي | مقصورة مقاومة للصوت |
قضية المشروع
 |  |  |
| Lanzhou Petrochemical Company 240000 Tonsyear Restoration Ethylene Production Projec | حقل زيت آذان في جنوب كازاخستان | شراء جفاف الغربال الجزيئي ، وتجديد الجليكول الإيثيلين وجهاز الحقن ، وتزلج غاز الوقود في مجال غاز أكيموم |
المعلمة الفنية
| لا. | نموذج | واسطة | معدل التدفق (NM3/H) | ضغط مدخل (mpa.g) | ضغط العادم (mpa.g) | السرعة (ص/دقيقة) | طاقة المحرك (KW) | طريقة التبريد | الأبعاد العامة (مم) | الأوزان (كغ) |
| 1 | SF-10/250 | هواء | 600 | الغلاف الجوي | 25.0 | 1330 | 258.5 (ديزل) | مبرد بالهواء | 7000*2200*2200 | 8500 |
| 2 | SF-10/150 | هواء | 600 | الغلاف الجوي | 15.0 | 1330 | 258.5 (ديزل) | مبرد بالهواء | 7000*2200*2200 | 8500 |
| 3 | SF-7.5/250 | هواء | 450 | الغلاف الجوي | 25.0 | 980 | 160 (ديزل) | مبرد بالهواء | 6500*2200*2200 | 7000 |
| 4 | SF-7.5/150 | هواء | 450 | الغلاف الجوي | 15.0 | 980 | 132 (ديزل) | مبرد بالهواء | 6500*2200*2200 | 7000 |
| 5 | SF-8.5/250 | هواء | 510 | الغلاف الجوي | 15.0 | 980 | 200 (ديزل) | مبرد بالهواء | 7000*2200*2200 | 8500 |
| 6 | W-10/60 | هواء | 600 | الغلاف الجوي | 6.0 | 1330 | 132 (ديزل) | مبرد بالهواء | 6000*2200*2200 | 7000 |
قضية المشروع
 |  |  |

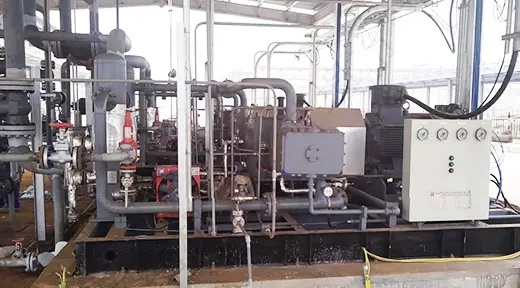

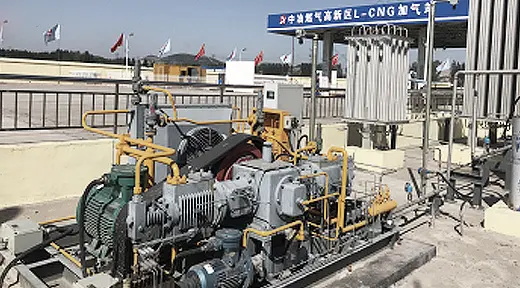

| شراء جفاف الغربال الجزيئي ، وتجديد الجليكول الإيثيلين وجهاز الحقن ، وتزلج غاز الوقود في مجال غاز أكيموم | شركة بكين هونغك تشينغنغ للتكنولوجيا المحدودة | مشروع ضاغط Zaozhuang CNG لشركة Chengdu Shenliang Technology Co. ، Ltd. |
W -10 /60 متعددة الاستخدامات في جميع أنحاء الصناعات ، بما في ذلك البتروكيماويات (EG ، مرافق إنتاج الإيثيلين) ، والطاقة (عمليات حقول النفط ، ومعالجة الغاز) ، والتصنيع (أدوات الضغط العالي) ، والبنية التحتية (صيانة خطوط الأنابيب). تم نشره بنجاح في مشاريع مثل ترميم القدرات الإيثيلين في Lanzhou Petrochemical وتطوير حقل النفط في كازاخستان.
بفضل تصميم تزييتها الخالي من الزيت والأجزاء الدنيا الضعيفة ، يكون تردد الصيانة أقل بكثير من الضواغط التقليدية. يوصى بالشيكات الروتينية (استبدال المرشح ، وفحص مستوى الزيت) كل 3000 ساعة تشغيل ، مع الإصلاحات الرئيسية عادة ما تكون مطلوبة بعد 15000-20،000 ساعة - الاعتماد على شدة الاستخدام.
نعم. تم تصميم W -10 /60 للتكيف مع الظروف القاسية. بالنسبة للمناطق ذات درجة حرارة عالية ، تتوفر أنظمة تبريد الهواء مع تبديد حرارة معززة ؛ بالنسبة للبيئات الرطبة أو المسببة للتآكل ، يمكن إضافة الطلاءات المضادة للانتعاش والكبائن المختومة. اتصل بفريقنا لمناقشة تحديات بيئية محددة.
قطعاً. يحمل براءات اختراع متعددة ، بما في ذلك غلاف واقي مؤشر ترابط قضيب المكبس (ZL 2017 2 1907021.7) ، جهاز دعم حلقة المكبس (ZL 2018 2 0294776.2) ، ومكبس ضاغط التوازن المتماثل (ZL 2017 2 190177.0). تؤكد هذه الشهادات على امتثالها لقواعد الجودة والسلامة العالمية.
