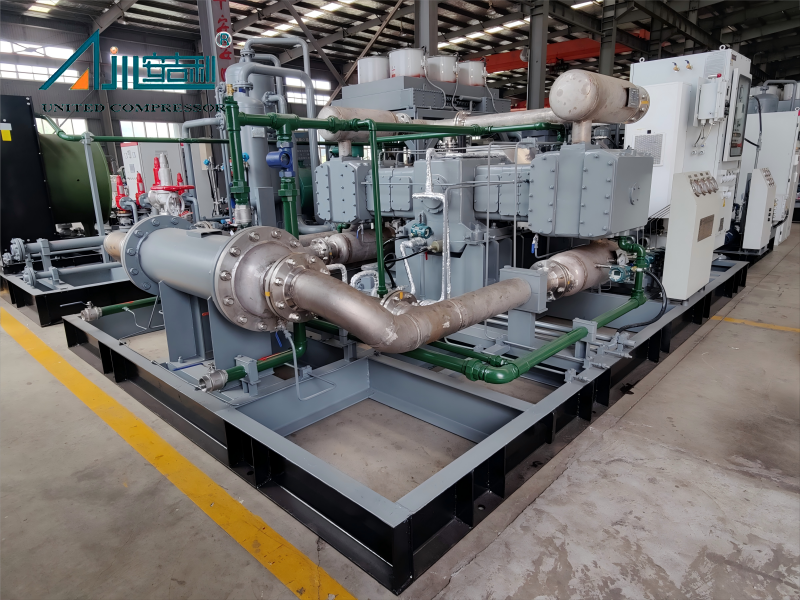

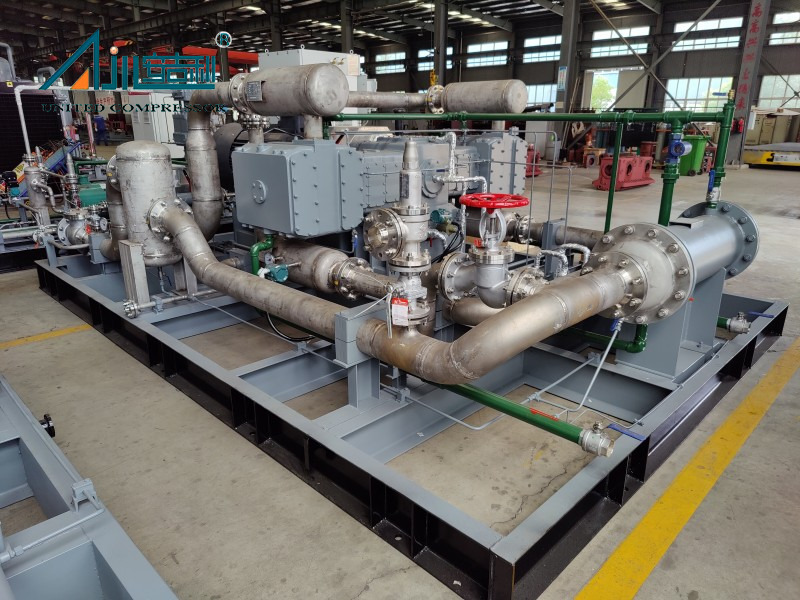

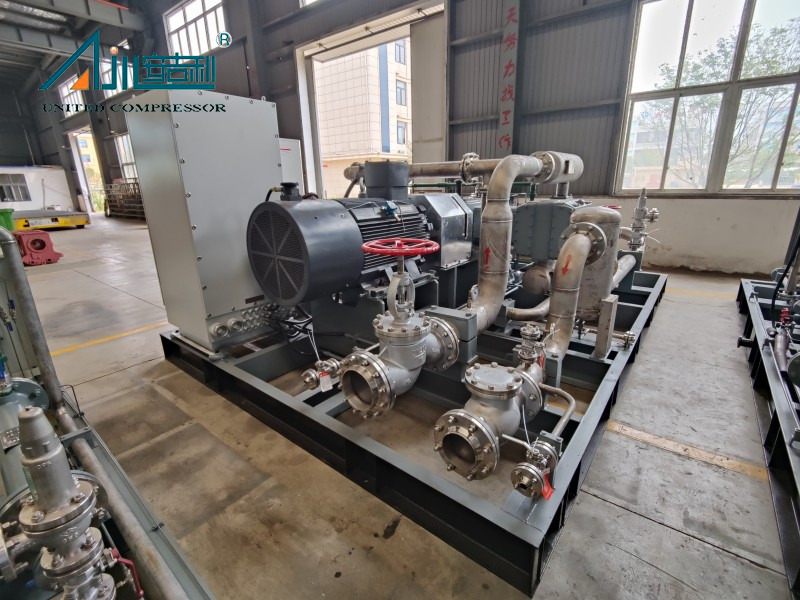

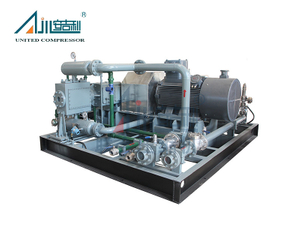

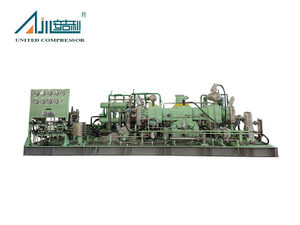

تم تصميم ضاغط الهيدروجين DW -17.9/(4-5) -6.5 ، وهو ضاغط مكبس متخصص متخصص في مجال ضغط الهيدروجين المتخصص لمشروع مظاهرة مباشرة خام الحديد. إنه بمثابة جهاز أساسي في نظام إمداد الغاز في المشروع ، والذي يستخدم الهيدروجين الأخضر مثل الغاز المخفض لإنتاج الحديد المنخفض المباشر مع معدل المعادن لا يقل عن 92 ٪. تم تصميم هذا الضاغط للبيئات الصناعية في الهواء الطلق ، والتفوق في التشغيل المستقر ، وضيق الهيدروجين الصارم ، والقدرة على التكيف مع ظروف العملية المحددة ، مما يجعله مثاليًا للسيناريوهات عالية الطلب لأنظمة صنع الحديد الخضراء وأنظمة تدوير الهيدروجين.
تحدد المعلمات الفنية الرئيسية أدائها: إنها تعالج وسيلة مختلطة من الهيدروجين 95 ~ 100 ٪ و 0 ~ 5 ٪ من النيتروجين ، مع معدل تدفق حجمي اسمي قدره 17.9 متر مكعب/دقيقة (يعادل 1074nm³/ساعة ، قابلة للتطوير إلى 3000 ~ 5000nm³/ساعة لاحتياجات العملية). تعمل عند ضغط مدخل قدره 500 ~ 600 كيلو باسكال. مدعومًا بمحرك متغير متغير للانفجار 132 كيلو واط (طراز YBBP-355M-8) ، فإنه يحتوي على بُعد إجمالي يبلغ حوالي 3500 × 3000 × 2300 مم ووزن إجمالي يبلغ حوالي 8t ، مما يضمن تكاملًا سلسًا في مجموعة التثبيت الممتدة في الهواء الطلق.
إلى جانب وظائفها المستقلة ، تم تصميم DW-17.9/(4-5) -6.5 مع نظام دعم شامل ، بما في ذلك مبرد مبرد بالماء ، وفاصل مياه الغاز ، ونظام التحكم في PLC ، ومكونات التشحيم الخالية من الزيت-كلها مصممة بمواد متوافقة مع الهيدروجين (EG ، 316SS لأجزاء مبللة). يتماشى هذا التصميم المتكامل مع متطلبات المشروع لحماية الانفجار (EXDIICT4) ، والمراقبة عن بُعد ، والتشغيل المستمر على المدى الطويل (8000 ساعة سنويًا) ، مما يضمن التوافق مع سلسلة عملية التخفيض المباشر من خام الحديد بأكمله.
يوفر ضاغط الهيدروجين DW-17.9/(4-5) -6.5 استقرارًا ومتانة استثنائية ، وذلك بفضل بنية D-type (متوازنة متماثلة) وتصميم ثنائية الأسطوانة المزدوجة. يقلل هذا الهيكل من الاهتزاز (كثافة الاهتزاز ≤18 مم/ثانية ، والامتثال ل GB/T7777-2021) ويمنع زيت علبة المرافق من تلويث وسيط الهيدروجين. المكونات الرئيسية-مثل العمود المرفقي الصلب 45# (تعامل مع تصلب التعريفي لمقاومة التآكل المعززة) وقضيب المكبس 42CRMO (سطح النيتريد ، الحد الأدنى من الصلابة HRC60)-قم بتصميم عمر التصميم لمدة 30،000 ساعة ، مما يقلل من تردد الصيانة ووقت التوقف عن العمل أثناء العمل طويل المدى.

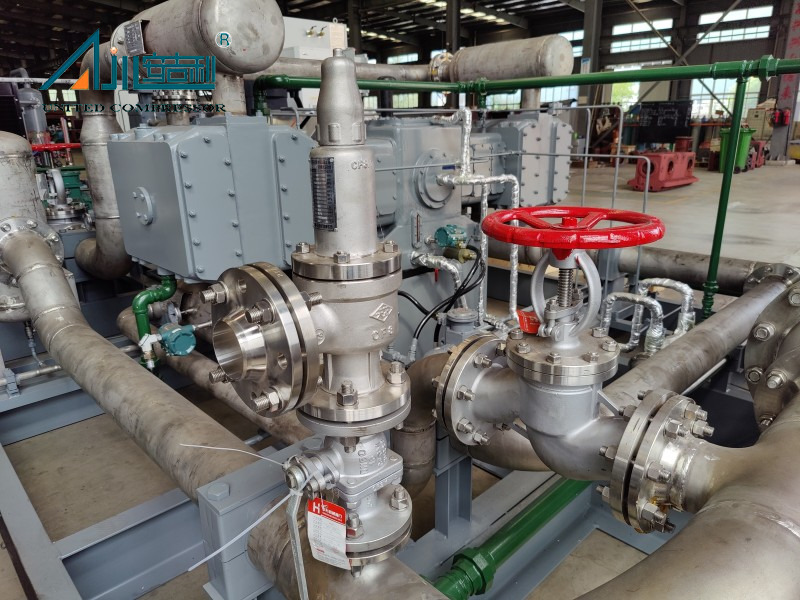

الميزة الحاسمة هي تصميم ضيق الهيدروجين ، وهو ضروري لمنع تسرب وسيط الهيدروجين القابل للاشتعال. يتبنى الضاغط نظام ختم متعدد المراحل: حلقات تعبئة PTFE المملوءة (مع موانئ تطهير النيتروجين) لقضيب المكبس ، والصمامات المنظمة للتشبك مع لوحات صمام نظرة خاطفة (معدل التسرب ≤3 ‰ ، مع تسرب في الموقع). بالإضافة إلى ذلك ، يفي النظام الكهربائي بأكمله (بما في ذلك خزانة التحكم مع حماية انفجار الضغط الإيجابي) معايير الانفجار EXDIICT4 ، ويتم تثبيت أجهزة السلامة مثل صمامات تخفيف الضغط وفواصل المياه الغازية لضمان تشغيل آمن في البيئات المتفجرة في الهواء الطلق.

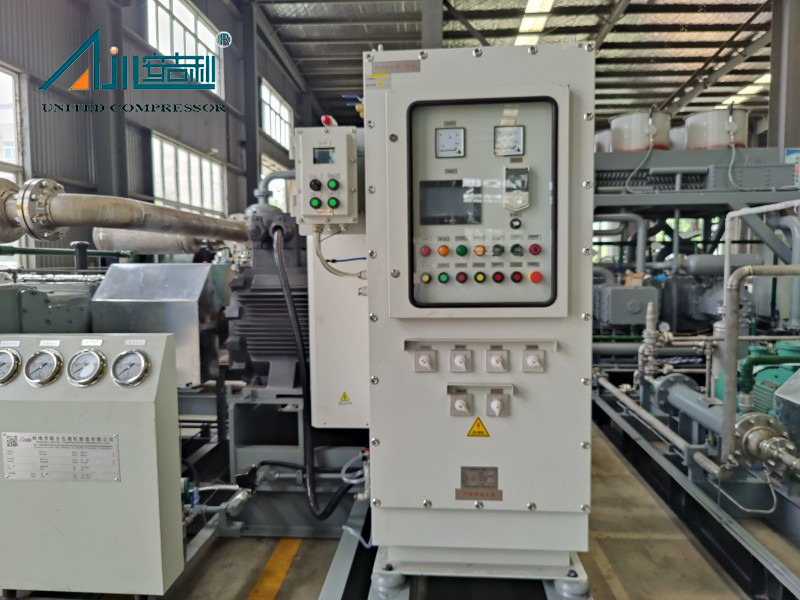

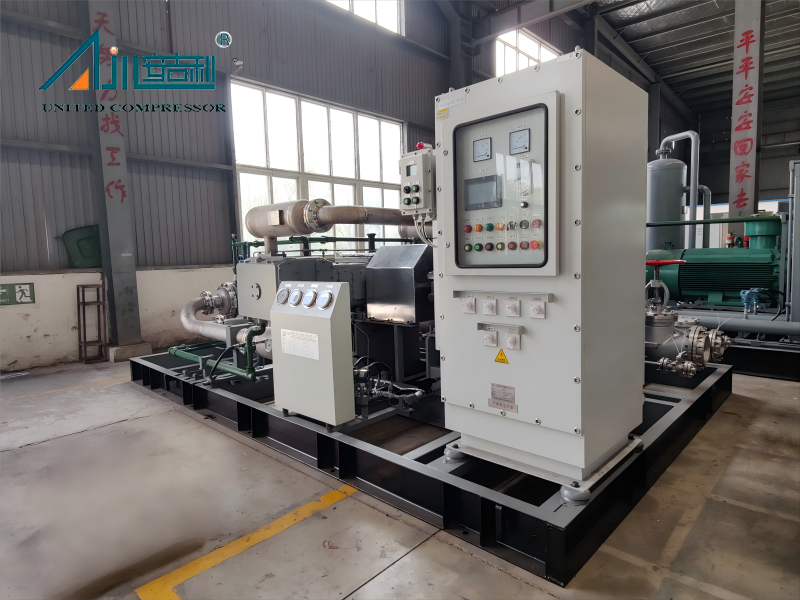

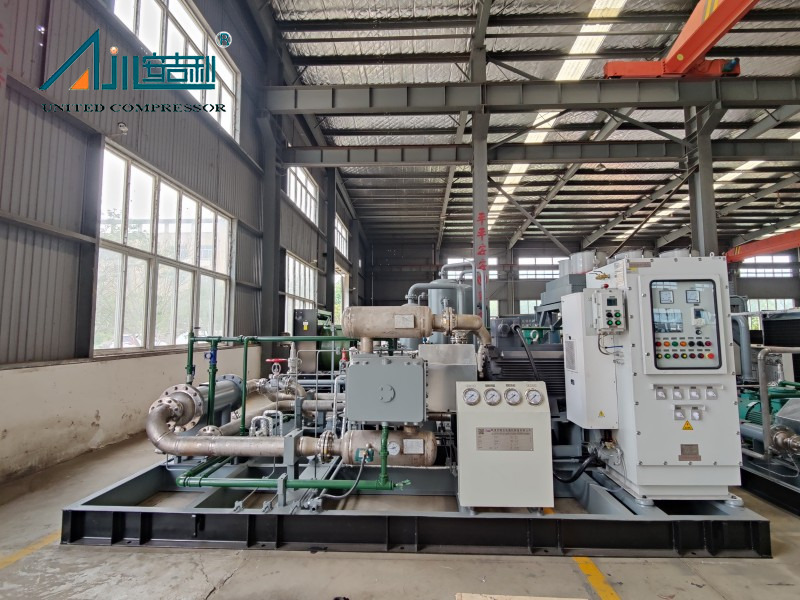

تم تجهيز الضاغط مع SIEMENS SMART200 PLC وشاشة تعمل باللمس 7 بوصة ، مما يتيح بدء تشغيل التردد (لتقليل تأثير الشبكة) والمراقبة في الوقت الفعلي للمعلمات الرئيسية (على سبيل المثال ، ضغط المدخل/المخرج ، درجة حرارة الزيت/الماء). يحتفظ بواجهة اتصال RS485 ويدعم بروتوكولات Modbus-RTU/Ethernet للاتصال السلس بنظام DCS الخاص بالمستخدم. يسمح ذلك بالتشغيل غير المأهولة ، والعرض عن بُعد لمعلومات التشغيل/الإنذار ، والإغلاق عن بُعد ، والتوافق مع حاجة المشروع إلى التحكم في العملية المتكاملة وتقليل عبء عمل التشغيل في الموقع.
منطقة التطبيق
تلعب ضواغط الهيدروجين دورًا حاسمًا في توليد الطاقة الهيدروجين وتخزين الطاقة والتدفئة. على سبيل المثال ، ضغط غاز الهيدروجين إلى الضغط العالي لتوليد طاقة خلايا الوقود ، أو تخزينه في أسطوانات الغاز عالية الضغط أو خزانات التخزين تحت الأرض للاستخدام في حالات الطوارئ. بالإضافة إلى ذلك ، تعتمد أنظمة تسخين الهيدروجين أيضًا على قدرتها على توصيل الضغط العالي. تعتمد مركبات خلايا وقود الهيدروجين على ضاغط الهيدروجين لضغط غاز الهيدروجين في خزان التخزين على الضغط المطلوب لخلية الوقود ، وهو المكون الأساسي لتشغيل السيارة. التصميم الخفيف وتكنولوجيا الضغط الفعالة هي محور هذا المجال.
تسليط الضوء على المزايا
 |  |  |  |
| يتمتع بكفاءة عالية وموثوقية قوية ودرجة عالية من الأتمتة ؛ | أجزاء أقل ضعفا ، انخفاض الاهتزاز ، ضوضاء منخفضة ، وسهولة التشغيل والصيانة | يتم تثبيت جميع المعدات الرئيسية والمساعد للضاغط على الزلاجة ، تعمل بسلاسة وموثوقة. إن التثبيت الكلي للزلاجة مريح لنقل وتركيب الضاغط | تم تصميم مكونات الماكينة بأكملها بعناية |
شهادات براءات الاختراع
 | A Piston Rod Thread Sleeve ZL 2017 2 1907021.7 | | جهاز دعم حلقة المكبس ZL 2018 2 0294776.2 | |
| مكبس النطاق ZL 2017 2 190177.0 لضواغط متوازنة متماثلة | | مقصورة مزدوجة قصيرة طويلة متكاملة ZL 2018 2 0294762.0 |
وصف الجهاز بأكمله
 |  |

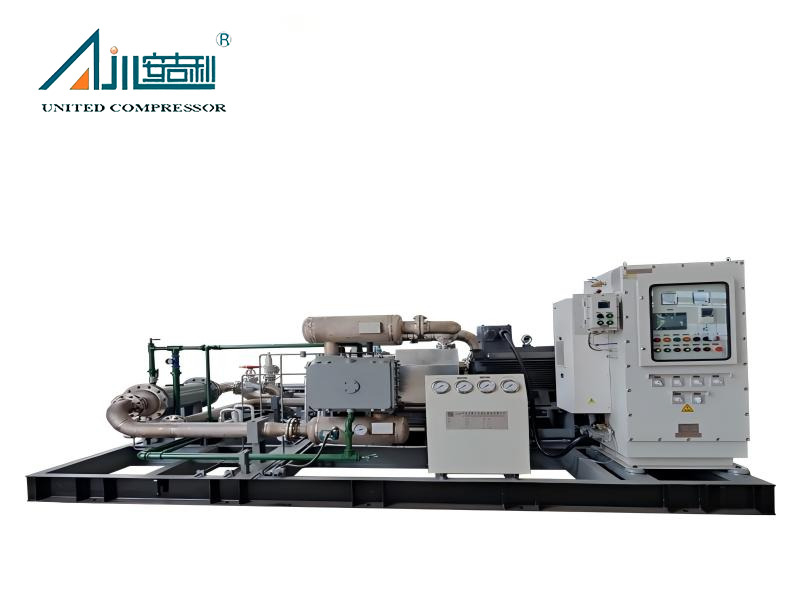

الضاغط في هذه الصورة هو منتج غير قياسي. يوفر المنتج حلولًا مستقلة مصممة لمتطلبات الاستخدام المحددة للعملاء (معدل التدفق/النقاء/الضغط ، وبيئة الاستخدام ، والغرض الرئيسي ، ومتطلبات العميل الخاصة) ، من التصميم إلى تخصيص المنتج.
الشكل الهيكلي: D-type/m-type/s-type/w-type/v-type/z-type
طريقة التبريد: تبريد الماء/تبريد الهواء/تبريد مختلط
نموذج التثبيت: نوع ثابت/محمول/مثبت/مقصورة/مقصورة
وضع القيادة: محرك المحرك/محرك الديزل البدء
النقل: البحر/الهواء/الأرض
التغليف:
 |  |  |
| المقصورة المعدنية | صندوق خشبي | مقصورة مقاومة للصوت |
المعلمة الفنية
| لا. | نموذج | واسطة | معدل التدفق (NM3/H) | ضغط العادم (mpa.g) | طاقة المحرك (KW) | طريقة التبريد | الأبعاد العامة (مم) | الأوزان (كغ) | |
| 1 | DW-1.6/(8 ～ 12) -120 | هيدروجين | 800 | 12 | 160 | تبريد الماء | 5800 × 3000 × 2300 | 8500 | |
| 2 | DW-1.8/15-30 | هيدروجين | 1500 | 3.0 | 75 | تبريد الماء | 3200 × 3000 × 1850 | 5800 | |
| 3 | DW-6.74 (3.3) /0.7 (5 ～ 12) -12 | هيدروجين | 600 | 1.2 | 90 | تبريد الماء | 5000 × 3200 × 2100 | 8000 | |
| 4 | DW-17.9/(4 ～ 5) -6.5 | هيدروجين | 1270 | 0.65 | 132 | تبريد الماء | 3500 × 3000 × 2300 | 8000 | |
| 5 | DW-1.8/15-30 | هيدروجين | 1500 | 3.0 | 75 | تبريد الماء | 3200 × 3000 × 1850 | 5800 | |
| 6 | DW-9.55/0.03-16 | هيدروجين | 515 | 1.6 | 90 | تبريد الماء | 3500 × 3200 × 2500 | 6500 | |
| 7 | DW-96.5/（15 ～ 23）-（21 ~  29） | هيدروجين | 4500 | 2. 1 ～ 2.9 | 185 | تبريد الماء | 5000 × 3000 × 2500 | 12000 | |
| 8 | DW-48/（15 ～ 23）-（21 ~ 29） | هيدروجين | 2642 ～ 4500 | 2. 1 ～ 2.9 | 55 | تبريد الماء | 4000 × 2700 × 2300 | 6000 | |
| 9 | D-0.57/16-200 | هيدروجين | 500 | 20 | 75 | تبريد الماء | 5800 × 3200 × 2350 | 9000 | |
| 10 | ZW-0. 18/15-22 | هيدروجين | 150 | 2.2 | 11 | تبريد الماء | 2200 × 1600 × 1700 | 2000 | |
| 11 | ZW-0.82/(6 ～ 8) -20 | هيدروجين | 300 | 2.0 | 22 | تبريد الماء | 2500 × 1500 × 1750 | 2000 | |
| 12 | W-3/0.1-150 | هيدروجين | 212 | 15 | 55 | تبريد الماء | 6000 × 2700 × 2100 | 15000 | |
| 13 | MW-7.7/9.8-40 | هيدروجين | 4200 | 4.0 | 355 | تبريد الماء | 7500 × 3600 × 2000 | 22000 | |
| 14 | MW-25.2/（1.5 ～ 1.7） -10 | هيدروجين | 3300 | 1.0 | 315 | تبريد الماء | 8000 × 3000 × 2200 | 20000 | |
| 15 | PW-0.6/(10 ～ 15) -30 | هيدروجين | 0 ~ 560 | 3.0 | 30 | تبريد مختلط | 2200 × 1800 × 1600 | 1800 | |
| 16 | PW-13.7/17-25 | هيدروجين | 820 | 2.5 | 30 | تبريد مختلط | 4000 × 2700 × 2300 | 6000 | |
| 17 | D-0.26/（28 ～ 31） -150 | هيدروجين | 400 | 15 | 45 | تبريد مختلط | 3800 × 3200 × 1950 | 4800 | |
| 18 | PW-13.7/17-25 | هيدروجين | 820 | 2.5 | 30 | تبريد مختلط | 4000 × 2700 × 2300 | 6000 | |
| 19 | VW-14.3/7 | هيدروجين | 750 | 0.7 | 110 | تبريد مختلط | 4800 × 2250 × 2100 | 8000 | |
| 20 | DW-7.6/（4 ～ 5.7） -6.5 | هيدروجين | 2000 | 0.65 | 55 | تبريد مختلط | 3500 × 3000 × 2300 | 6000 | |
قضية المشروع
 |  |  |

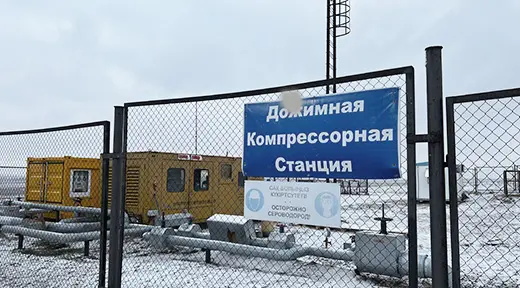

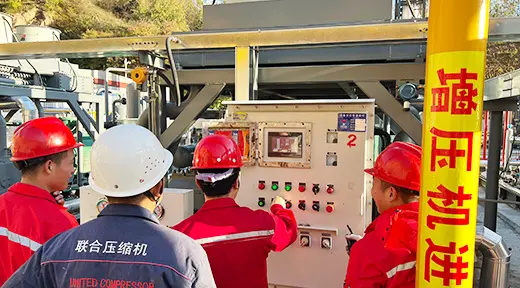

| حقل زيت آذان في جنوب كازاخستان | مشروع ضاغط Zaozhuang CNG لشركة Chengdu Shenliang Technology Co. ، Ltd. | شركة بكين هونغك تشينغنغ للتكنولوجيا المحدودة |
إنه مثالي لتوليد الطاقة الهيدروجين ، وتخزين الطاقة (تخزين خزان عالي الضغط) ، وأنظمة إمدادات هيدروجين مركبة الوقود ، وتسخين الهيدروجين الصناعي. يجعل تصميمه الخالي من الزيت مناسبًا بشكل خاص للسيناريوهات التي تتطلب الهيدروجين عالي النقاء ، مثل تصنيع أشباه الموصلات ومشاريع الهيدروجين الخضراء.
نعم. يقدم Bengbu United ضاغط مخصص حلولًا مصممة على أساس متطلبات العملاء ، بما في ذلك معدل التدفق والضغط والنقاء وبيئة التشغيل. تشمل التخصيصات طرق التبريد (تبريد المياه ، تبريد الهواء ، تبريد مختلط) ، أوضاع محرك (محرك أو محرك ديزل) ، والتعبئة (المقصورة المعدنية ، صندوق خشبي ، مقصورة مقاومة للصوت).
بفضل انخفاض عدد الأجزاء الضعيفة والتصميم القوي ، يتم تمديد فترات الصيانة. ينصح بالشيكات الروتينية (على سبيل المثال ، مستوى الزيت ، درجة الحرارة) شهريًا ، مع الإصلاحات الرئيسية عادة ما تكون مطلوبة كل 12-18 شهرًا ، اعتمادًا على شدة الاستخدام.
