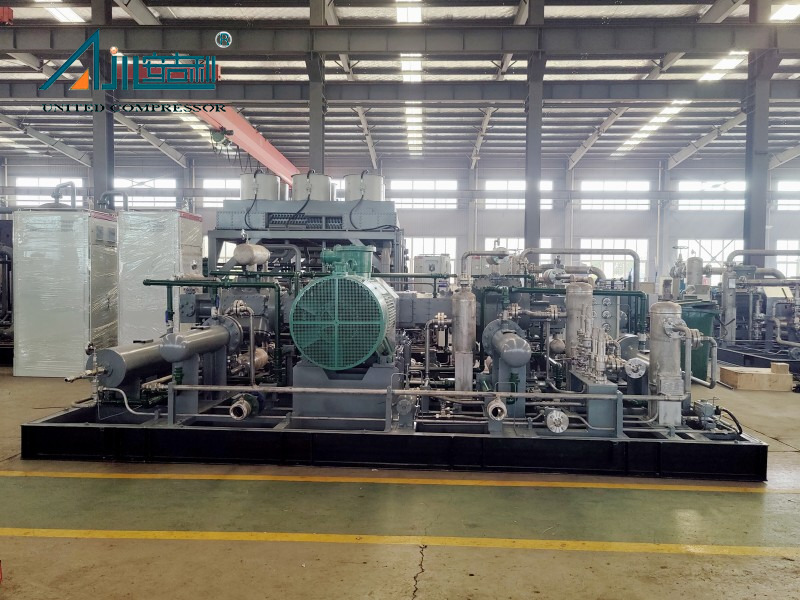

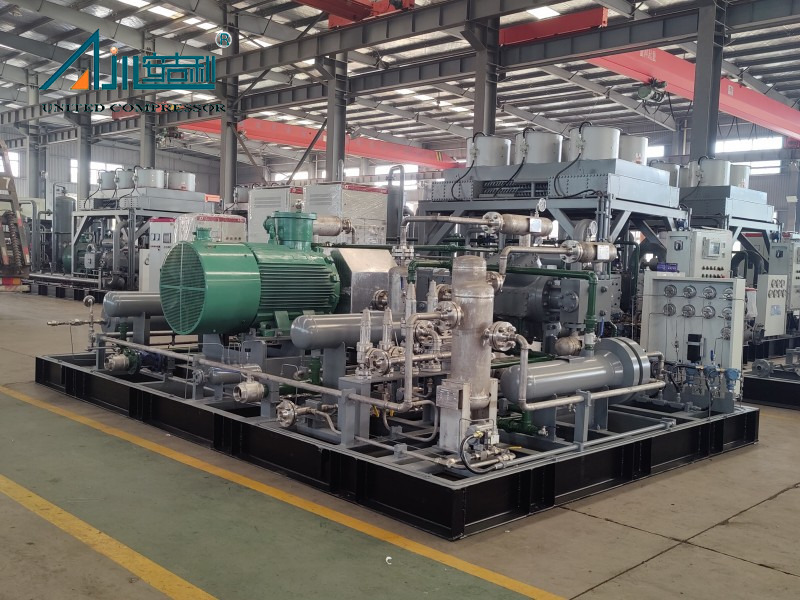

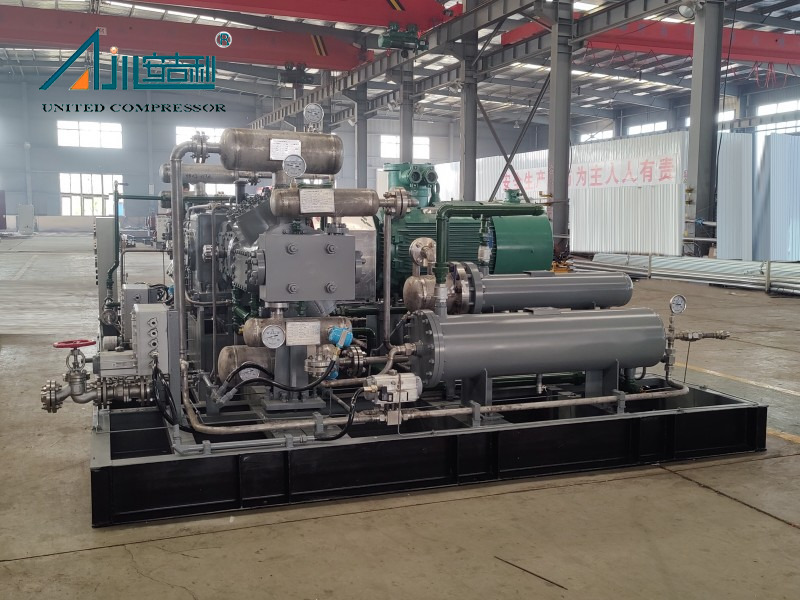

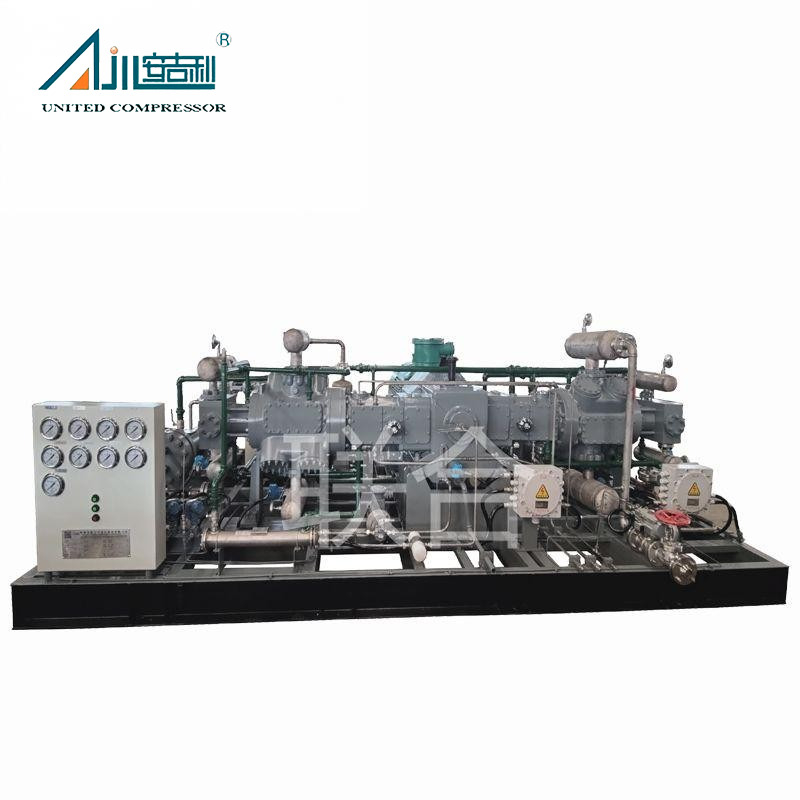

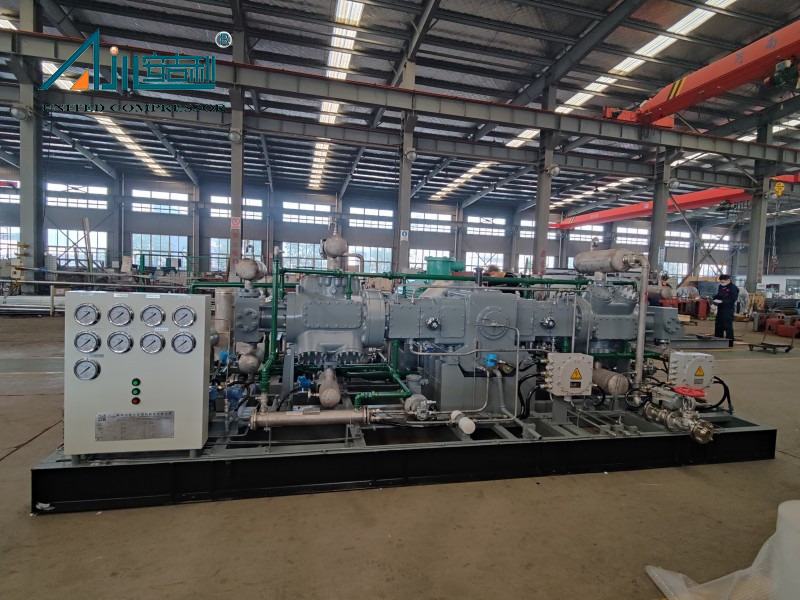

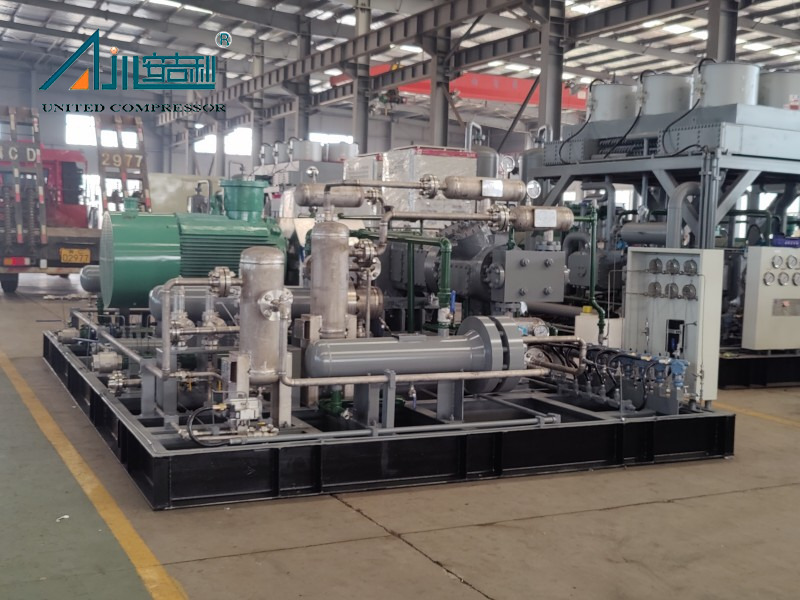

يعد ضاغط الهيدروجين DW -1.6/(8 ~ 12) -120 ضاغط المكبس بالمثل عالي الأداء على وجه التحديد لضغط هيدروجين فعال وموثوق. إنه مناسب تمامًا لمجموعة متنوعة من التطبيقات الصناعية ، بما في ذلك البنية التحتية للتزويد بالهيدروجين ، وتعزيز هيدروجين العملية الكيميائية ، وأنظمة تخزين الهيدروجين عالية الضغط ، وسيناريوهات إمداد الغاز الصناعية ، وضمان تشغيل مستقر حتى في بيئات العمل المتطلبة.
تحدد المعلمات الفنية الرئيسية قدرات أدائها: تستخدم الهيدروجين كوسيلة ضغط ، مع سعة معالجة تتراوح بين 740 ~ 1000 نانومتر/ساعة (تلبية 800 نانومتر/ساعة عند 0.85 ميجا باسكال كنقطة تصميم). يتراوح ضغط المدخل من 0.8 إلى 1.2 ميجا باسكال . مدعومًا بمحرك رئيسي 160 كيلو واط (نموذج: YBBP-355M1-6) ، فإن الضاغط لديه بعد إجمالي حوالي 5800 × 3000 × 2300 مم والوزن الإجمالي حوالي 8.5 طن . يتيح تصميمه المثبت على التزلج على التثبيت والتكامل السهل في التخطيطات الصناعية الحالية.
هذا الضاغط هو جزء من تشكيلة المنتج المتخصصة التي تركز على معالجة الهيدروجين. على الرغم من أنها مصممة خصيصًا لنطاق التدفق الذي يتراوح بين 740 ~ 1000 نانومتر/ساعة وضغط عادم مرتفع يبلغ 12 ميجا باسكال . ، يمكن تكييف مفاهيم التصميم الأساسية لتلبية المتطلبات المخصصة - مما يزداد معدلات التدفق ومستويات الضغط - لتلبية الاحتياجات الصناعية المتنوعة ، من استرداد الهيدروجين البتروكيميائي إلى مشاريع تطبيق الهيدروجين الجديدة.
يتميز ضاغط الهيدروجين DW -1.6/(8 ~ 12) -120 بالاستقرار والمتانة الممتازة ، بدعم من التصميم الهيكلي الدقيق. يتبنى هيكلًا من النوع D (متوازن متماثل) مع صفين وأربع مراحل من الضغط ، مما يقلل بشكل فعال من الاهتزاز الميكانيكي (يتوافق مع معيار GB/T7777-2021) والضوضاء (تلبية متطلبات GB/T4980-2003). يبرد نظام تبريد الماء المفتوح الأسطوانات والتعبئة والمتوسطة المضغوطة ، مما يضمن تشغيل مستقر حتى أثناء العمل المستمر على المدى الطويل. المكونات الرئيسية ، مثل العمود المرفقي 45# (مع كرنكات تصلب الحث) وقضيب المكبس 42CRMO (مع سطح النيتريد والحد الأدنى من صلابة HRC60) ، تمديد عمر خدمة المعدات بشكل كبير.
ميزة أساسية لهذا الضاغط هي تصميم التشحيم الخالي من الزيت ، وهو أمر بالغ الأهمية للحفاظ على نقاء الهيدروجين. إنه يتميز ببنية ذات جسم متوسطة ، حيث تتجاوز مساحة الجسم المتوسط ضربة واحدة ، مما يمنع زيت علبة المرافق من دخول الأسطوانات وتلويث وسط الهيدروجين. تعتمد الأسطوانات (المرحلتين الأولى والثانية: الحديد الزهر الدكتايل ؛ المرحلتين الثالثة والرابعة: المهرجانات) والتعبئة (مواد polytetrafluoroethylene الخاصة المليئة) بتصميم خالٍ من الزيت ، مما يلغي الحاجة إلى تشحيم حقن الزيت. هذا يضمن أن الهيدروجين المضغوط يلبي المتطلبات العالية ، مما يجعل الضاغط مناسب للتطبيقات مثل خلايا الوقود حيث يتم حظر التلوث المتوسط بشكل صارم.

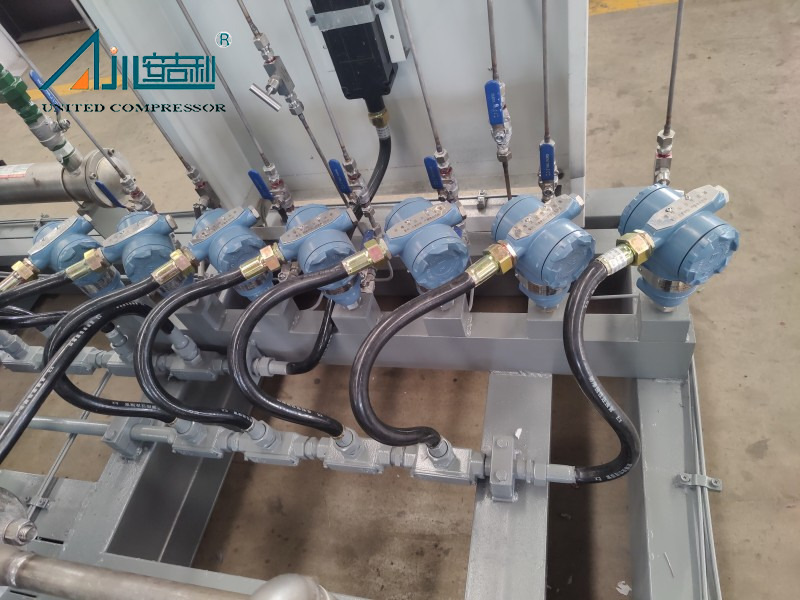

تم تجهيز الضاغط بنظام تحكم متطور للتشغيل الذكي والآمن. تقوم خزانة التحكم في الوحدة بدمج Siemens Smart-200 PLC وشاشة لمس ملونة Weinview مقاس 7 بوصات ، مما يدعم بدء تشغيل التردد لتجنب التأثير على المحرك. يحتفظ بواجهة اتصال RS485 (باستخدام بروتوكول Modbus-RTU) للاتصال بنظام DCS الخاص بالمستخدم ، مما يتيح التشغيل غير المراقب. بالإضافة إلى ذلك ، يوفر الضاغط حماية شاملة للسلامة: إنه يجري مراقبة في الوقت الفعلي ويوفر حماية من الإنذار/الإغلاق للحمل الزائد/الدائرة القصيرة ، وضغط زيت التشحيم ، وضغط ماء التبريد ، وضغط المدخل ، وضغط العادم متعدد المراحل ، ودرجة حرارة العادم متعددة المراحل ، مما يضمن تشغيلًا آمنًا وموثوقًا.
منطقة التطبيق
ضواغط الهيدروجين ضرورية في سلسلة صناعة الهيدروجين. بفضل ارتفاع ضغط العادم المرتفع 12 ميجا باسكال وزيادة تزييت خالية من الزيت ، يلعب ضاغط الهيدروجين DW-1.6/(8 ~ 12) -120 دورًا رئيسيًا في سيناريوهات متعددة. في تخزين الهيدروجين عالي الضغط ، فإنه يضغط الهيدروجين إلى 12 ميجا باسكال. لتخزين في الأوعية ذات الضغط العالي ، ودعم إمدادات الغاز في حالات الطوارئ وحلاقة الذروة في الأنظمة الصناعية. في العمليات الكيميائية ، يعزز الهيدروجين منخفض الضغط (0.8 ~ 1.2 ميجا باسكال) إلى الضغط العالي المطلوب للتفاعلات ، كما هو الحال في عمليات الهدرجة. في مجال الطاقة الجديد ، يمكن استخدامه في دعم مرافق محطات التزود بالوقود الهيدروجيني ، مما يوفر مصدرًا للهيدروجين عالي الضغط مستقر لمركبات خلايا الوقود (بعد المطابقة مع أنظمة تنظيم الضغط اللاحقة). إن تكامله المثبت على التزلج والامتثال الصارم لمعايير الانفجار المقاومة للانفجار (درجة الانفجار الحركي: EXDIICT4) يجعله مناسبًا للبيئات الصناعية الخطرة التي تتطلب معالجة هيدروجين آمنة.
تسليط الضوء على المزايا
 |  |  |  |
| يتمتع بكفاءة عالية وموثوقية قوية ودرجة عالية من الأتمتة ؛ | أجزاء أقل ضعفا ، انخفاض الاهتزاز ، ضوضاء منخفضة ، وسهولة التشغيل والصيانة | يتم تثبيت جميع المعدات الرئيسية والمساعد للضاغط على الزلاجة ، تعمل بسلاسة وموثوقة. إن التثبيت الكلي للزلاجة مريح لنقل وتركيب الضاغط | تم تصميم مكونات الماكينة بأكملها بعناية |
شهادات براءات الاختراع
 | A Piston Rod Thread Sleeve ZL 2017 2 1907021.7 | | جهاز دعم حلقة المكبس ZL 2018 2 0294776.2 | |
| مكبس النطاق ZL 2017 2 190177.0 لضواغط متوازنة متماثلة | | مقصورة مزدوجة قصيرة طويلة متكاملة ZL 2018 2 0294762.0 |
وصف الجهاز بأكمله
 |  |
الضاغط في هذه الصورة هو منتج غير قياسي. يوفر المنتج حلولًا مستقلة مصممة لمتطلبات الاستخدام المحددة للعملاء (معدل التدفق/النقاء/الضغط ، وبيئة الاستخدام ، والغرض الرئيسي ، ومتطلبات العميل الخاصة) ، من التصميم إلى تخصيص المنتج.
الشكل الهيكلي: D-type/m-type/s-type/w-type/v-type/z-type
طريقة التبريد: تبريد الماء/تبريد الهواء/تبريد مختلط
نموذج التثبيت: نوع ثابت/محمول/مثبت/مقصورة/مقصورة
وضع القيادة: محرك المحرك/محرك الديزل البدء
النقل: البحر/الهواء/الأرض
التغليف:
 |  |  |
| المقصورة المعدنية | صندوق خشبي | مقصورة مقاومة للصوت |
المعلمة الفنية
| لا. | نموذج | واسطة | معدل التدفق (NM3/H) | ضغط العادم (mpa.g) | طاقة المحرك (KW) | طريقة التبريد | الأبعاد العامة (مم) | الأوزان (كغ) | |
| 1 | DW-1.6/(8 ～ 12) -120 | هيدروجين | 800 | 12 | 160 | تبريد الماء | 5800 × 3000 × 2300 | 8500 | |
| 2 | DW-1.8/15-30 | هيدروجين | 1500 | 3.0 | 75 | تبريد الماء | 3200 × 3000 × 1850 | 5800 | |
| 3 | DW-6.74 (3.3) /0.7 (5 ～ 12) -12 | هيدروجين | 600 | 1.2 | 90 | تبريد الماء | 5000 × 3200 × 2100 | 8000 | |
| 4 | DW-17.9/(4 ～ 5) -6.5 | هيدروجين | 1270 | 0.65 | 132 | تبريد الماء | 3500 × 3000 × 2300 | 8000 | |
| 5 | DW-1.8/15-30 | هيدروجين | 1500 | 3.0 | 75 | تبريد الماء | 3200 × 3000 × 1850 | 5800 | |
| 6 | DW-9.55/0.03-16 | هيدروجين | 515 | 1.6 | 90 | تبريد الماء | 3500 × 3200 × 2500 | 6500 | |
| 7 | DW-96.5/（15 ～ 23）-（21 ~  29） | هيدروجين | 4500 | 2. 1 ～ 2.9 | 185 | تبريد الماء | 5000 × 3000 × 2500 | 12000 | |
| 8 | DW-48/（15 ～ 23）-（21 ~ 29） | هيدروجين | 2642 ～ 4500 | 2. 1 ～ 2.9 | 55 | تبريد الماء | 4000 × 2700 × 2300 | 6000 | |
| 9 | D-0.57/16-200 | هيدروجين | 500 | 20 | 75 | تبريد الماء | 5800 × 3200 × 2350 | 9000 | |
| 10 | ZW-0. 18/15-22 | هيدروجين | 150 | 2.2 | 11 | تبريد الماء | 2200 × 1600 × 1700 | 2000 | |
| 11 | ZW-0.82/(6 ～ 8) -20 | هيدروجين | 300 | 2.0 | 22 | تبريد الماء | 2500 × 1500 × 1750 | 2000 | |
| 12 | W-3/0.1-150 | هيدروجين | 212 | 15 | 55 | تبريد الماء | 6000 × 2700 × 2100 | 15000 | |
| 13 | MW-7.7/9.8-40 | هيدروجين | 4200 | 4.0 | 355 | تبريد الماء | 7500 × 3600 × 2000 | 22000 | |
| 14 | MW-25.2/（1.5 ～ 1.7） -10 | هيدروجين | 3300 | 1.0 | 315 | تبريد الماء | 8000 × 3000 × 2200 | 20000 | |
| 15 | PW-0.6/(10 ～ 15) -30 | هيدروجين | 0 ~ 560 | 3.0 | 30 | تبريد مختلط | 2200 × 1800 × 1600 | 1800 | |
| 16 | PW-13.7/17-25 | هيدروجين | 820 | 2.5 | 30 | تبريد مختلط | 4000 × 2700 × 2300 | 6000 | |
| 17 | D-0.26/（28 ～ 31） -150 | هيدروجين | 400 | 15 | 45 | تبريد مختلط | 3800 × 3200 × 1950 | 4800 | |
| 18 | PW-13.7/17-25 | هيدروجين | 820 | 2.5 | 30 | تبريد مختلط | 4000 × 2700 × 2300 | 6000 | |
| 19 | VW-14.3/7 | هيدروجين | 750 | 0.7 | 110 | تبريد مختلط | 4800 × 2250 × 2100 | 8000 | |
| 20 | DW-7.6/（4 ～ 5.7） -6.5 | هيدروجين | 2000 | 0.65 | 55 | تبريد مختلط | 3500 × 3000 × 2300 | 6000 | |
قضية المشروع
 |  |  |
| حقل زيت آذان في جنوب كازاخستان | مشروع ضاغط Zaozhuang CNG لشركة Chengdu Shenliang Technology Co. ، Ltd. | شركة بكين هونغك تشينغنغ للتكنولوجيا المحدودة |
إنه مثالي لتوليد الطاقة الهيدروجين ، وتخزين الطاقة (تخزين خزان عالي الضغط) ، وأنظمة إمدادات هيدروجين مركبة الوقود ، وتسخين الهيدروجين الصناعي. يجعل تصميمه الخالي من الزيت مناسبًا بشكل خاص للسيناريوهات التي تتطلب الهيدروجين عالي النقاء ، مثل تصنيع أشباه الموصلات ومشاريع الهيدروجين الخضراء.
نعم. يقدم Bengbu United ضاغط مخصص حلولًا مصممة على أساس متطلبات العملاء ، بما في ذلك معدل التدفق والضغط والنقاء وبيئة التشغيل. تشمل التخصيصات طرق التبريد (تبريد المياه ، تبريد الهواء ، تبريد مختلط) ، أوضاع محرك (محرك أو محرك ديزل) ، والتعبئة (المقصورة المعدنية ، صندوق خشبي ، مقصورة مقاومة للصوت).
بفضل انخفاض عدد الأجزاء الضعيفة والتصميم القوي ، يتم تمديد فترات الصيانة. ينصح بالشيكات الروتينية (على سبيل المثال ، مستوى الزيت ، درجة الحرارة) شهريًا ، مع الإصلاحات الرئيسية عادة ما تكون مطلوبة كل 12-18 شهرًا ، اعتمادًا على شدة الاستخدام.
