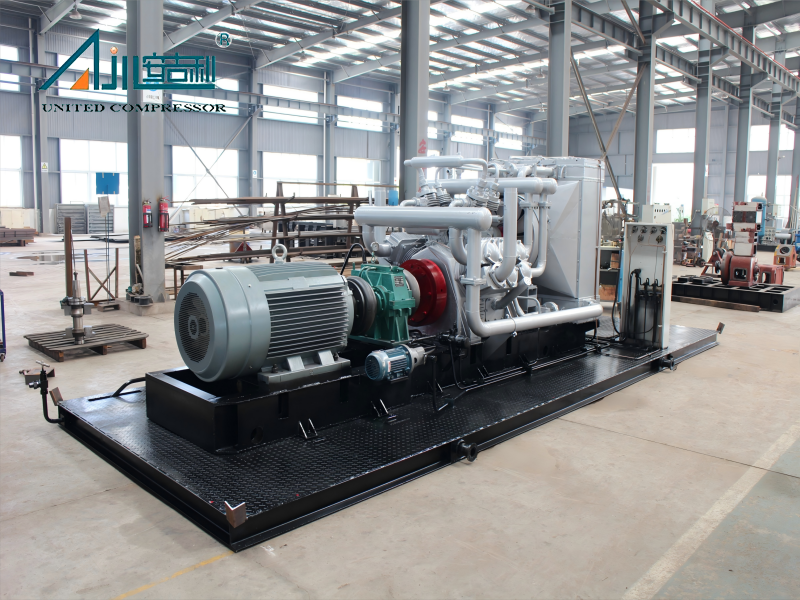

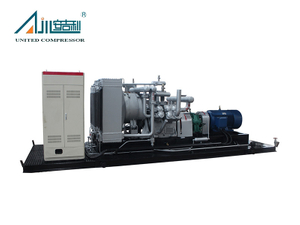

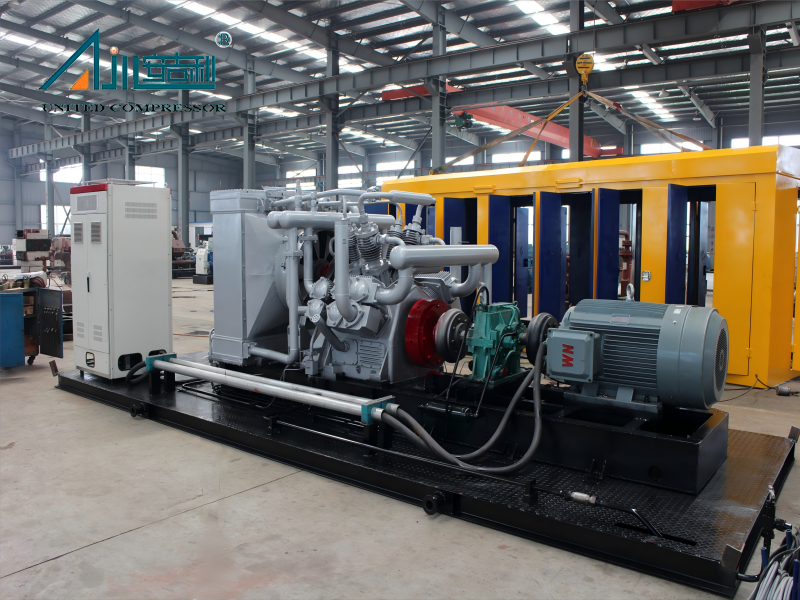

هذا ضاغط الهواء عالي الضغط هو منتج للآلات الكهربائية عالية الجودة التي تم تطويرها بواسطة Bengbu United Compressor Manufacturing Co., Ltd. بصفتها الشركة المصنعة المحترفة المتخصصة في البحث والتطوير وإنتاج أنظمة الضغط عالية الأداء ، قامت شركتنا بدمج التكنولوجيا المتقدمة وخبرة الصناعة الغنية في البحث والتطوير وإنتاج هذا الضاغط. تم تصميم المنتج على وجه التحديد لسيناريوهات التطبيق الصناعي ، ويتفوق على استقرار الأداء الهيكلي ، والكفاءة التشغيلية ، والقدرة على التكيف ، القادر على تلبية الاحتياجات التشغيلية المتنوعة للصناعات المختلفة.
فيما يتعلق بالمعلمات الأساسية ، يستخدم هذا الضاغط الهواء كوسيلة (تكوين جوي بنسبة 100 ٪) بسعة معالجة تبلغ 10 متر مكعب/دقيقة ، مما يجعله مناسبًا للغاية للعمليات الصناعية على نطاق واسع تتطلب تدفق هواء مستمر ومستقر. إنه يعمل في ضغط مدخل الغلاف الجوي ودرجة حرارة مدخل المحيط ، مع تحقيق ضغط عادم مثير للإعجاب يبلغ 25 ميجا باسكال. مدفوعًا بمحرك رئيسي 145 كيلو واط ، يحقق الضاغط توازنًا مثاليًا بين الإنتاج القوي والحفاظ على الطاقة ، مما يضمن أداء موثوقًا ومستقرًا حتى في بيئات العمل القاسية والمطالبة.
يتبنى ضاغط الهواء هذا نظام ضغط علمي متعدد المراحل (عدد محدد من المراحل القابلة للتخصيص) ويتم تصنيفه على أنه ضاغط مكبس على شكل مروحة ومبرد بالهواء ومكبس أحادي المفعول. تكمن ميزتها الهيكلية الرئيسية في تخطيط الأسطوانة المحسنة: يتم ترتيب ثمانية أسطوانات في بنية [ترتيب محدد ، على سبيل المثال ، على شكل مروحة مزدوجة/في الخط] ، مع محاور الأسطوانات المجاورة التي تشكل زاوية 45 درجة. يضمن هذا التصميم المعقول توزيع الكتلة الموحدة للأجزاء المتحركة للضاغط ، مما يقلل بشكل كبير من الإجهاد الميكانيكي غير المتكافئ على جسم الماكينة أثناء التشغيل وتحسين الاستقرار الهيكلي الشامل.
لزيادة تعزيز الاستقرار التشغيلي ، تم تجهيز العمود المرفقي للضاغط بأوزان توازن عالية الدقة. يمكن أن تعوض أوزان التوازن هذه بشكل فعال عزم دوران الجمود الناتج عن الحركة المتبادلة للمكابس وقضبان التوصيل ، مما يقلل من سعة الاهتزاز للمعدات. هذا لا يقلل من الضوضاء فقط أثناء التشغيل ، بل يمتد أيضًا عمر خدمة المكونات الرئيسية مثل المحامل والأختام ، مما يقلل من تواتر الصيانة والاستبدال. تتكون علبة المرافق من الحديد الزهر رمادي عالي القوة وتخدم وظيفتين رئيسيتين: من ناحية ، تعمل كخزان زيت لزيوت التشحيم لضمان التشحيم المستمر والكافي للأجزاء المتحركة الداخلية ؛ من ناحية أخرى ، فإنه يدمج واجهات الصيانة العملية ، بما في ذلك أربعة منافذ التفتيش الجانبية (تسهيل الفحص وتركيب المكونات الداخلية) ، ومقياس مستوى الزيت (للمراقبة في الوقت الفعلي لمستوى زيت التشحيم لمنع نقص الزيت) ، وموانئ حشو الزيت (مع التنفس المدمج للحفاظ على توازن الضغط الداخلي). هذه التصميمات تبسط أعمال الصيانة اليومية بشكل كبير وتحسين كفاءة الصيانة.
الكفاءة والموثوقية هي أبرز الأداء الأساسي لهذا الضاغط الجوي. فيما يتعلق بكفاءة الطاقة ، تم تحسين نسبة ضغط المراحل المتعددة بشكل علمي (يمكن تخصيص نطاقات ضغط محددة لكل مرحلة وفقًا للاحتياجات الفعلية). يزيد هذا التصميم المحسن من معدل استخدام الطاقة الحركية ، ويقلل من فقدان الطاقة غير الضروري أثناء عملية الضغط ، ومقارنة مع الضواغط الأخرى ذات المعلمات النزوح والضغط نفسها ، فإنه يمكن أن يقلل بشكل كبير من تكاليف التشغيل على المدى الطويل ويحقق فوائد اقتصادية كبيرة للمؤسسات.
من حيث المتانة ، يستفيد الضاغط من اختيار المكون عالي الجودة والتصميم الهيكلي المعقول. أسطوانات مرحلة الضغط المنخفض (المرحلتين الأولى والثانية) مصنوعة من الحديد الزهر الرمادي المقاوم للارتداء ، والتي يمكن أن تصمد أمام الاحتكاك طويل الأجل وضمان أداء مستقر ؛ تستخدم أسطوانة مرحلة الضغط المتوسطة (المرحلة الثالثة) QT600-3 الحديد الدكتايل ، الذي لديه قوة شد عالية ومقاومة تأثير ممتازة ؛ تتكون أسطوانة مرحلة الضغط العالي (المرحلة الرابعة) من فولاذ مزور عالي القوة للتعامل مع ظروف عمل الضغط العالية للغاية. بالإضافة إلى ذلك ، يدمج نظام التشحيم طريقتين فعالين لتوزيعي: تزييت الضغط (بالنسبة للمكونات الرئيسية مثل ربط محامل القضيب الكبيرة وبطانات دبوس المكبس لضمان تزييت كافي) وتزييت البقع (لجدران الأسطوانة والمحامل الرئيسية لتحقيق تغطية تزييت كاملة المدى). لا يضمن نظام التشحيم المشترك هذا التزييت الفعال لجميع المكونات الرئيسية فحسب ، بل يتجنب أيضًا عيب التغيرات المتكررة في الزيت المرتبطة بطريقة تزييت واحدة ، وتقليل وقت تعطل الصيانة وتحسين الكفاءة التشغيلية الإجمالية للمعدات.
مع إدراك أن الاحتياجات الصناعية تختلف ، يتم تقديم SF-10 /250 (محرك السيارات) كمنتج غير قياسي ، مع حلول مصممة متاحة لمطابقة المتطلبات المحددة. يمكن للعملاء الاختيار من بين أشكال هيكلية متعددة (من النوع D ، من النوع M ، S-type ، V-type ، إلخ) ، وطرق التبريد (تبريد المياه ، المبرد بالهواء ، أو التبريد المختلط) ، وأنواع التثبيت (الثابتة أو المحمولة أو المحمولة على الجبال أو المقصورة).
تشمل خيارات القيادة محرك المحرك أو الديزل ، مما يضمن التوافق مع مصادر الطاقة المتنوعة. التعبئة والتغليف قابلة للتخصيص أيضًا ، مع خيارات مثل كابينة المعادن أو الصناديق الخشبية أو كبائن مقاومة للصوت لحماية الوحدة أثناء النقل أو الاحتياجات البيئية في الموقع. من التصميم إلى الإنتاج ، يتعاون فريقنا عن كثب مع العملاء لمحاذاة الضاغط مع متطلبات تدفقهم والضغط والنقاء وبيئة الاستخدام.
تسليط الضوء على المزايا
 |  |  |  |
| يتمتع بكفاءة عالية وموثوقية قوية ودرجة عالية من الأتمتة ؛ | أجزاء أقل ضعفا ، انخفاض الاهتزاز ، ضوضاء منخفضة ، وسهولة التشغيل والصيانة | يتم تثبيت جميع المعدات الرئيسية والمساعد للضاغط على الزلاجة ، تعمل بسلاسة وموثوقة. إن التثبيت الكلي للزلاجة مريح لنقل وتركيب الضاغط | تم تصميم مكونات الماكينة بأكملها بعناية |
شهادات براءات الاختراع
 | A Piston Rod Thread Sleeve ZL 2017 2 1907021.7 | | جهاز دعم حلقة المكبس ZL 2018 2 0294776.2 | |
| مكبس النطاق ZL 2017 2 190177.0 لضواغط متوازنة متماثلة | | مقصورة مزدوجة قصيرة طويلة متكاملة ZL 2018 2 0294762.0 |
وصف الجهاز بأكمله
| |
الضاغط في هذه الصورة هو منتج غير قياسي. يوفر المنتج حلولًا مستقلة مصممة لمتطلبات الاستخدام المحددة للعملاء (معدل التدفق/النقاء/الضغط ، وبيئة الاستخدام ، والغرض الرئيسي ، ومتطلبات العميل الخاصة) ، من التصميم إلى تخصيص المنتج.
الشكل الهيكلي: D-type/m-type/s-type/w-type/v-type/z-type
طريقة التبريد: تبريد الماء/تبريد الهواء/تبريد مختلط
نموذج التثبيت: نوع ثابت/محمول/مثبت/مقصورة/مقصورة
وضع القيادة: محرك المحرك/محرك الديزل البدء
النقل: البحر/الهواء/الأرض
التغليف:
 |  |  |

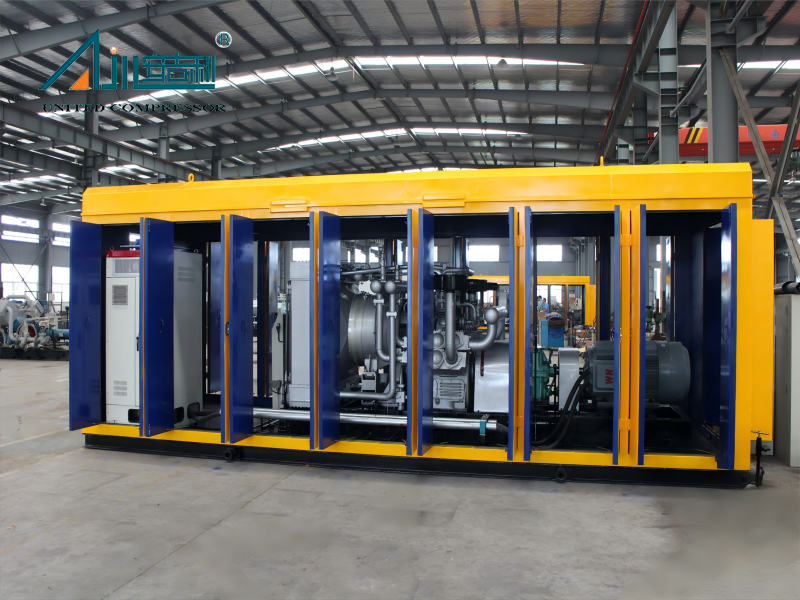

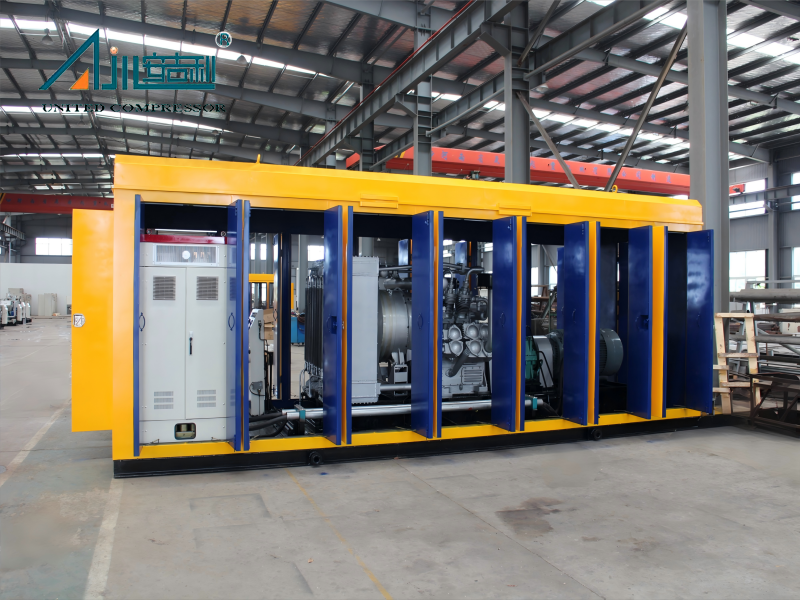

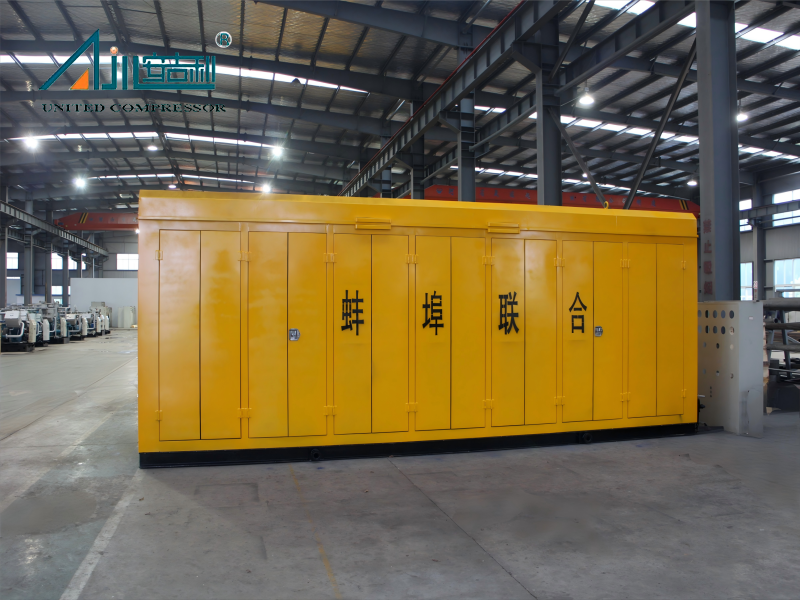

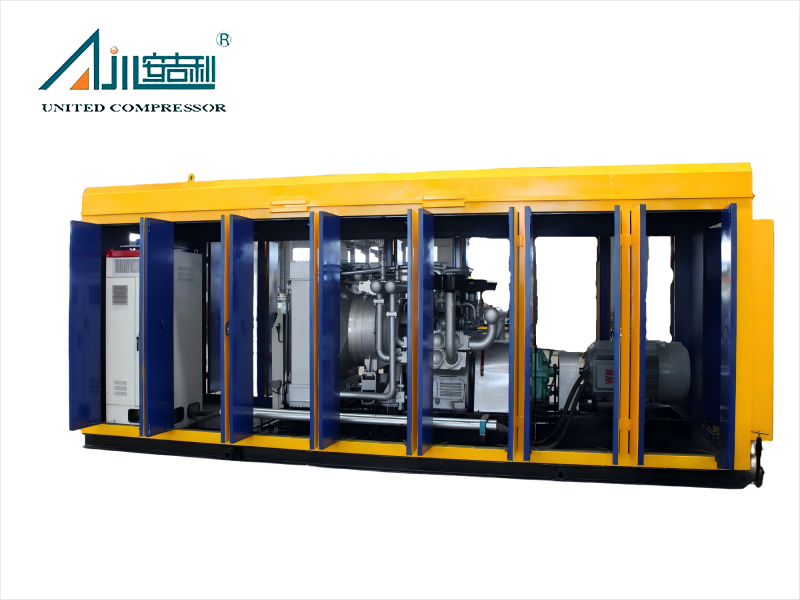

| المقصورة المعدنية | صندوق خشبي | مقصورة مقاومة للصوت |
قضية المشروع
 |  |  |
| Lanzhou Petrochemical Company 240000 Tonsyear Restoration Ethylene Production Projec | حقل زيت آذان في جنوب كازاخستان | شراء جفاف الغربال الجزيئي ، وتجديد الجليكول الإيثيلين وجهاز الحقن ، وتزلج غاز الوقود في مجال غاز أكيموم |
المعلمة الفنية
| لا. | نموذج | واسطة | معدل التدفق (NM3/H) | ضغط مدخل (mpa.g) | ضغط العادم (mpa.g) | السرعة (ص/دقيقة) | طاقة المحرك (KW) | طريقة التبريد | الأبعاد العامة (مم) | الأوزان (كغ) |
| 1 | SF-10/250 | هواء | 600 | الغلاف الجوي | 25.0 | 1330 | 258.5 (ديزل) | مبرد بالهواء | 7000*2200*2200 | 8500 |
| 2 | SF-10/150 | هواء | 600 | الغلاف الجوي | 15.0 | 1330 | 258.5 (ديزل) | مبرد بالهواء | 7000*2200*2200 | 8500 |
| 3 | SF-7.5/250 | هواء | 450 | الغلاف الجوي | 25.0 | 980 | 160 (ديزل) | مبرد بالهواء | 6500*2200*2200 | 7000 |
| 4 | SF-7.5/150 | هواء | 450 | الغلاف الجوي | 15.0 | 980 | 132 (ديزل) | مبرد بالهواء | 6500*2200*2200 | 7000 |
| 5 | SF-8.5/250 | هواء | 510 | الغلاف الجوي | 15.0 | 980 | 200 (ديزل) | مبرد بالهواء | 7000*2200*2200 | 8500 |
| 6 | W-10/60 | هواء | 600 | الغلاف الجوي | 6.0 | 1330 | 132 (ديزل) | مبرد بالهواء | 6000*2200*2200 | 7000 |
قضية المشروع
 |  |  |
| شراء جفاف الغربال الجزيئي ، وتجديد الجليكول الإيثيلين وجهاز الحقن ، وتزلج غاز الوقود في مجال غاز أكيموم | شركة بكين هونغك تشينغنغ للتكنولوجيا المحدودة | مشروع ضاغط Zaozhuang CNG لشركة Chengdu Shenliang Technology Co. ، Ltd. |
يتكون SF-10 /250 (محرك السيارات) عبر الصناعات ، بما في ذلك البتروكيماويات (EG ، مرافق إنتاج الإيثيلين) ، والطاقة (عمليات حقول النفط ، ومعالجة الغاز) ، والتصنيع (أدوات الضغط العالي) ، والبنية التحتية (صيانة خطوط الأنابيب تم نشره بنجاح في مشاريع مثل ترميم القدرات الإيثيلين في Lanzhou Petrochemical وتطوير حقل النفط في كازاخستان. ) .
بفضل تصميم تزييتها الخالي من الزيت والأجزاء الدنيا الضعيفة ، يكون تردد الصيانة أقل بكثير من الضواغط التقليدية. يوصى بالشيكات الروتينية (استبدال المرشح ، وفحص مستوى الزيت) كل 3000 ساعة تشغيل ، مع الإصلاحات الرئيسية عادة ما تكون مطلوبة بعد 15000-20،000 ساعة - الاعتماد على شدة الاستخدام.
نعم. تم تصميم SF -10 /250 (محرك المحرك) للتكيف مع الظروف القصوى. بالنسبة للمناطق ذات درجة حرارة عالية ، تتوفر أنظمة تبريد الهواء مع تبديد حرارة معززة ؛ بالنسبة للبيئات الرطبة أو المسببة للتآكل ، يمكن إضافة الطلاءات المضادة للانتعاش والكبائن المختومة. اتصل بفريقنا لمناقشة تحديات بيئية محددة.
قطعاً. يحمل براءات اختراع متعددة ، بما في ذلك غلاف واقي مؤشر ترابط قضيب المكبس (ZL 2017 2 1907021.7) ، جهاز دعم حلقة المكبس (ZL 2018 2 0294776.2) ، ومكبس ضاغط التوازن المتماثل (ZL 2017 2 190177.0). تؤكد هذه الشهادات على امتثالها لقواعد الجودة والسلامة العالمية.
