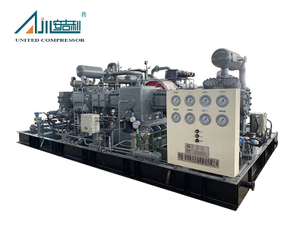

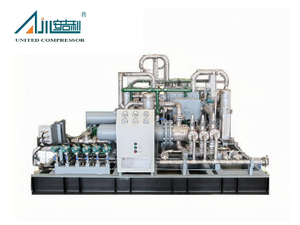

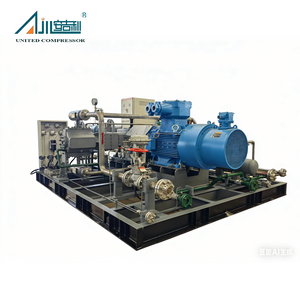

يعد ضاغط الهيدروجين DW-1.8/15-30 ، الذي تم تصنيعه بواسطة ضاغط Bengbu United (مورد ضاغط بارز في الصين) ، ضاغط مكبس متجانس متطور مصمم لضغط الهيدروجين الفعال. يبرز هذا الضاغط مصممًا للتطبيقات الصناعية المتنوعة مع أدائه القوي وتصميمه متعدد الاستخدامات ، مما يجعله مثاليًا لتوليد الطاقة الهيدروجين ، وتخزين الطاقة ، ومركبات خلايا الوقود ، وأنظمة تخزين الهيدروجين عالية الضغط.
تحدد المعلمات الفنية الرئيسية قدراتها: إنها تتعامل مع وسيلة غاز الهيدروجين مع قدرة معالجة قدرها 1500 نانومتر/ساعة ، تعمل عند ضغط مدخل قدره 1.5mpa.g (مع درجة حرارة المدخل ≤ 40 ℃) ، ويحقق ضغط العادم 3.0mpa.g. مدعومًا بمحرك رئيسي 75 كيلو وات ، يتميز بأبعاد إجمالية مدمجة تبلغ 3200 × 3000 × 1850 مم ووزن إجمالي قدره 5.8T ، مما يضمن تكاملًا سهلاً في مختلف الإعدادات الصناعية.
إلى جانب الأداء المستقل ، يعد DW-1.8/15-30 جزءًا من خط إنتاج شامل يتضمن نماذج ضاغط الهيدروجين الأخرى (مثل سلسلة DW و ZW و MW و PW و VW) ، والتي تغطي معدلات التدفق من 150 نانومتر/ساعة إلى 4500NM³/H وضغوط العادم من 0.65MPA.G . يتيح هذا النطاق ضاغط Bengbu United تلبية المتطلبات المخصصة عبر الصناعات ، من النفط والغاز إلى الطاقة المتجددة.
يتميز ضاغط الهيدروجين DW -1.8/15-30 بكفاءة عالية وموثوقية قوية ، مدعومة بالهندسة المتقدمة. يقلل هيكله من النوع D (التوازن المتماثل) من الاهتزاز والضوضاء ، في حين يضمن النظام المبرد بالماء التشغيل المستقر حتى تحت الاستخدام المطول. مع وجود عدد أقل من الأجزاء الضعيفة ، فإنه يقلل من تكاليف التوقف والصيانة ، مما يجعلها خيارًا فعالًا من حيث التكلفة للعمليات طويلة الأجل.
تتمثل الميزة الحاسمة في تقنية التشحيم الخالية من النفط ، والتي تحققت من خلال بنية جسم متوسطة مزدوجة تمنع زيت علبة المرافق من تلويث وسيط الهيدروجين. يعد هذا التصميم أمرًا حيويًا للحفاظ على نقاء الهيدروجين - وهو أمر ضروري في تطبيقات مثل أنظمة خلايا الوقود حيث يمكن أن يتسبب تلوث الزيت البسيط في إتلاف المعدات. رأس الأسطوانة والأسطوانة ، المصنوع من الحديد الزهر الرمادي/الصلب المزور ، مما يعزز المتانة والسلامة المتوسطة.
يدمج Bengbu United ضاغط الملكية التقنيات الخاصة ، بما في ذلك براءات الاختراع مثل ZL 2017 2 1907021.7 (كم من أحكام واقي ضابط قضيب المكبس) و ZL 2017 2 190177.0 (مكبس المدى للضواغط المتوازنة المتماثلة). تعزز هذه الابتكارات الاستقرار الهيكلي ، وتوسيع عمر المكون ، وضمان الامتثال لمعايير الجودة الدولية.
منطقة التطبيق
تلعب ضواغط الهيدروجين دورًا حاسمًا في توليد الطاقة الهيدروجين وتخزين الطاقة والتدفئة. على سبيل المثال ، ضغط غاز الهيدروجين إلى الضغط العالي لتوليد طاقة خلايا الوقود ، أو تخزينه في أسطوانات الغاز عالية الضغط أو خزانات التخزين تحت الأرض للاستخدام في حالات الطوارئ. بالإضافة إلى ذلك ، تعتمد أنظمة تسخين الهيدروجين أيضًا على قدرتها على توصيل الضغط العالي. تعتمد مركبات خلايا وقود الهيدروجين على ضاغط الهيدروجين لضغط غاز الهيدروجين في خزان التخزين على الضغط المطلوب لخلية الوقود ، وهو المكون الأساسي لتشغيل السيارة. التصميم الخفيف وتكنولوجيا الضغط الفعالة هي محور هذا المجال.
تسليط الضوء على المزايا
 |  |  |  |
| يتمتع بكفاءة عالية وموثوقية قوية ودرجة عالية من الأتمتة ؛ | أجزاء أقل ضعفا ، انخفاض الاهتزاز ، ضوضاء منخفضة ، وسهولة التشغيل والصيانة | يتم تثبيت جميع المعدات الرئيسية والمساعد للضاغط على الزلاجة ، تعمل بسلاسة وموثوقة. إن التثبيت الكلي للزلاجة مريح لنقل وتركيب الضاغط | تم تصميم مكونات الماكينة بأكملها بعناية |
شهادات براءات الاختراع
 | A Piston Rod Thread Sleeve ZL 2017 2 1907021.7 | | جهاز دعم حلقة المكبس ZL 2018 2 0294776.2 | |
| مكبس النطاق ZL 2017 2 190177.0 لضواغط متوازنة متماثلة | | مقصورة مزدوجة قصيرة طويلة متكاملة ZL 2018 2 0294762.0 |
وصف الجهاز بأكمله
يتبنى الضاغط من النوع D (نوع التوازن المتماثل) ، والتشحيم المبرد بالمياه ، والتشحيم الخالي من الزيت ، ونوع المكبس المتبادل ، وضغط من مرحلتين من صفوف من الصفوف ، ويتم توفير الوحدة بأكملها بطريقة معيارية.
علبة مرافق الضاغط مصنوعة من الحديد الزهر الرمادي ولديها أربعة ثقوب بأقطار مختلفة لتثبيت الشرائح المتقاطعة والمحامل والمقاعد المحمولة. يمكن للجزء السفلي من علبة المرافق تخزين زيت التشحيم للضاغط للتشحيم ؛ يحتوي السطح العلوي من علبة المرافق على واجهة لتثبيت لوحة تغطية مدخل الوقود (منفذ التنفس) ؛ بالإضافة إلى ذلك ، تحتوي علبة المرافق أيضًا على واجهات احتياطية مثل ميناء تصريف الزيت ، ومنفذ مراقبة مقياس الزيت ، ومنفذ حقن زيت المقعد ، ومنفذ قياس درجة حرارة زيت التثبيت. تم توصيل منفذ تصريف النفط في علبة المرافق إلى الخارج من المقصورة ومجهز بصمام كرة يدوي لتصريف الزيت من علبة المرافق.
الجسم الأوسط للضاغط هو بنية جسم متوسطة مزدوجة ، مما يضمن أن مساحة الجسم الأوسط أكبر من ضربة واحدة ، مما يمنع زيت الضاغط من دخول الأسطوانة من علبة المرافق ، مما يضمن أن زيت الضاغط لا يلوث الوسط. مادة أسطوانة الضاغط هي الحديد الزهر الرمادي/الصلب المزور ، وتتبنى تصميم تزييت خالٍ من الزيت ، والذي لا يتطلب تزييتًا من الزيت. مادة رأس الأسطوانة هي من الحديد الزهر الرمادي/الصلب المزور ، ويتم ترتيب صمامات الهواء محوريًا على رأس الأسطوانة.
 |  |

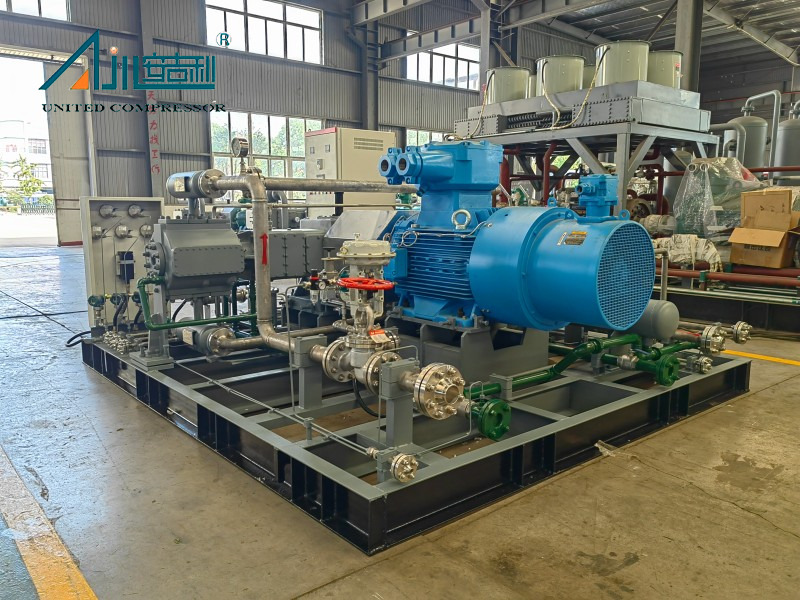

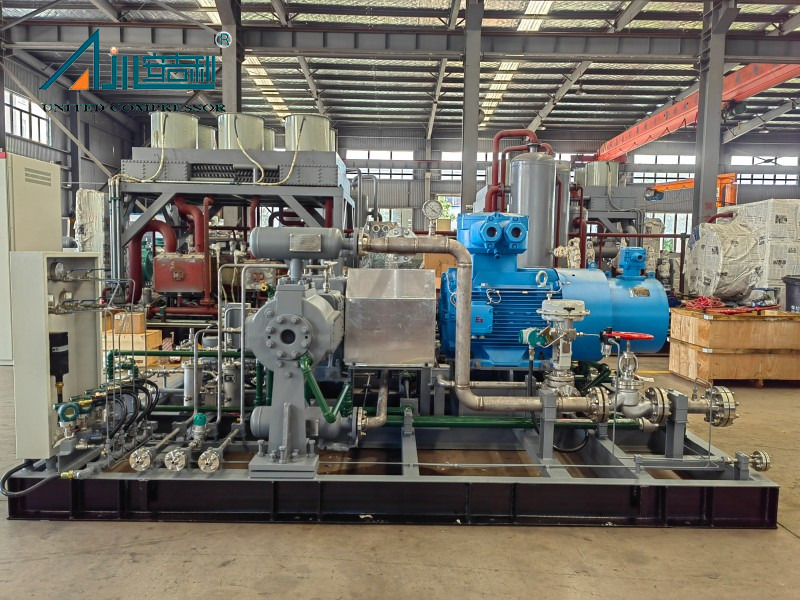

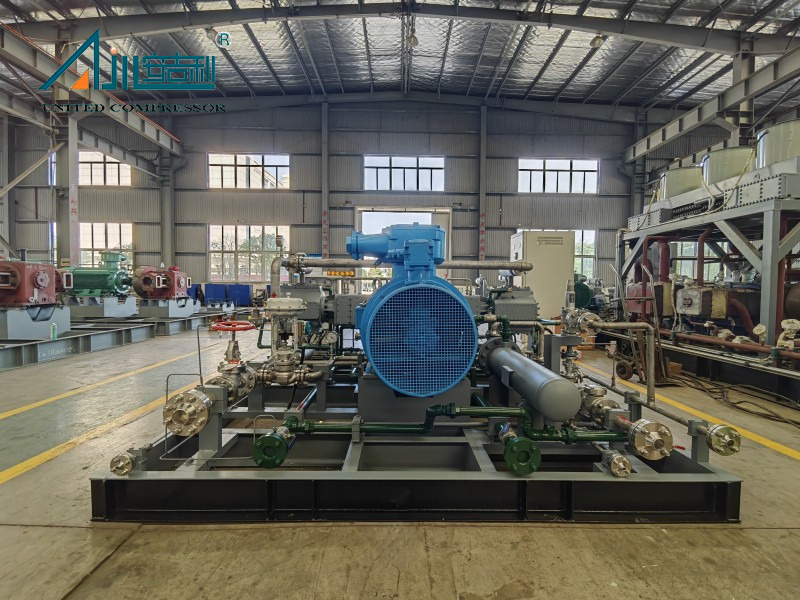

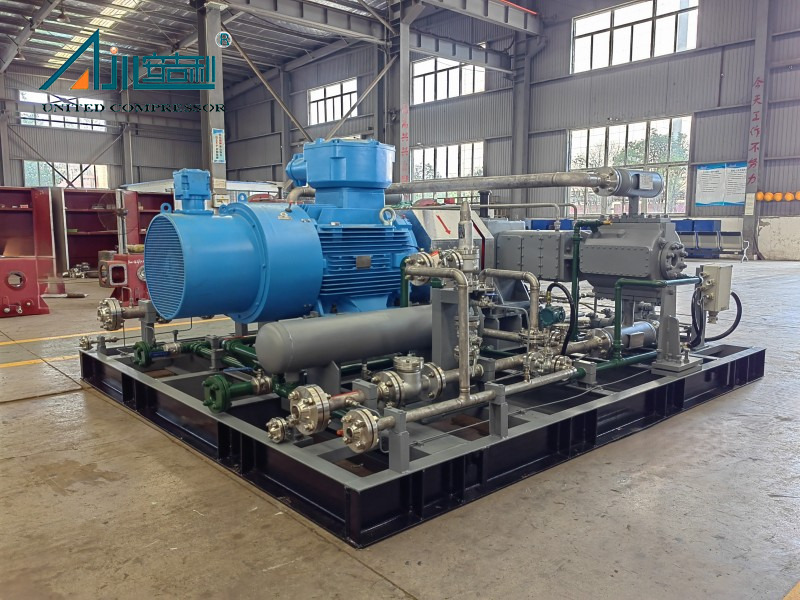

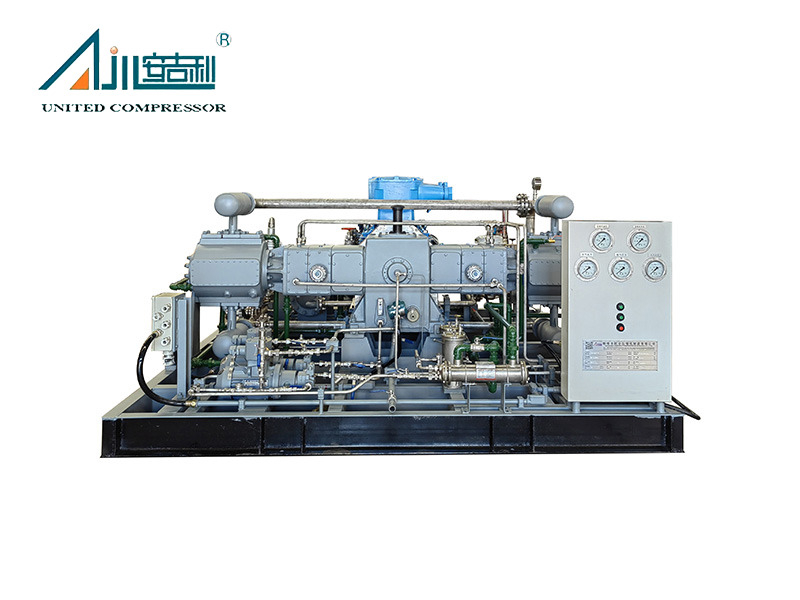

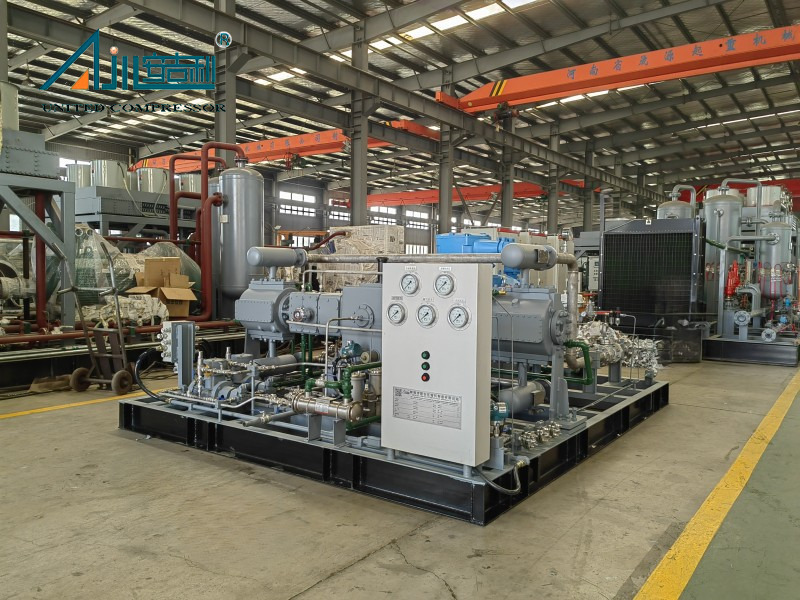

الضاغط في هذه الصورة هو منتج غير قياسي. يوفر المنتج حلولًا مستقلة مصممة لمتطلبات الاستخدام المحددة للعملاء (معدل التدفق/النقاء/الضغط ، وبيئة الاستخدام ، والغرض الرئيسي ، ومتطلبات العميل الخاصة) ، من التصميم إلى تخصيص المنتج.
الشكل الهيكلي: D-type/m-type/s-type/w-type/v-type/z-type
طريقة التبريد: تبريد الماء/تبريد الهواء/تبريد مختلط
نموذج التثبيت: نوع ثابت/محمول/مثبت/مقصورة/مقصورة
وضع القيادة: محرك المحرك/محرك الديزل البدء
النقل: البحر/الهواء/الأرض
التغليف:
 |  |  |
| المقصورة المعدنية | صندوق خشبي | مقصورة مقاومة للصوت |
المعلمة الفنية
| لا. | نموذج | واسطة | معدل التدفق (NM3/H) | ضغط العادم (mpa.g) | طاقة المحرك (KW) | طريقة التبريد | الأبعاد العامة (مم) | الأوزان (كغ) | |
| 1 | DW-1.6/(8 ～ 12) -120 | هيدروجين | 800 | 12 | 160 | تبريد الماء | 5800 × 3000 × 2300 | 8500 | |
| 2 | DW-1.8/15-30 | هيدروجين | 1500 | 3.0 | 75 | تبريد الماء | 3200 × 3000 × 1850 | 5800 | |
| 3 | DW-6.74 (3.3) /0.7 (5 ～ 12) -12 | هيدروجين | 600 | 1.2 | 90 | تبريد الماء | 5000 × 3200 × 2100 | 8000 | |
| 4 | DW-17.9/(4 ～ 5) -6.5 | هيدروجين | 1270 | 0.65 | 132 | تبريد الماء | 3500 × 3000 × 2300 | 8000 | |
| 5 | DW-1.8/15-30 | هيدروجين | 1500 | 3.0 | 75 | تبريد الماء | 3200 × 3000 × 1850 | 5800 | |
| 6 | DW-9.55/0.03-16 | هيدروجين | 515 | 1.6 | 90 | تبريد الماء | 3500 × 3200 × 2500 | 6500 | |
| 7 | DW-96.5/（15 ～ 23）-（21 ~  29） | هيدروجين | 4500 | 2. 1 ～ 2.9 | 185 | تبريد الماء | 5000 × 3000 × 2500 | 12000 | |
| 8 | DW-48/（15 ～ 23）-（21 ~ 29） | هيدروجين | 2642 ～ 4500 | 2. 1 ～ 2.9 | 55 | تبريد الماء | 4000 × 2700 × 2300 | 6000 | |
| 9 | D-0.57/16-200 | هيدروجين | 500 | 20 | 75 | تبريد الماء | 5800 × 3200 × 2350 | 9000 | |
| 10 | ZW-0. 18/15-22 | هيدروجين | 150 | 2.2 | 11 | تبريد الماء | 2200 × 1600 × 1700 | 2000 | |
| 11 | ZW-0.82/(6 ～ 8) -20 | هيدروجين | 300 | 2.0 | 22 | تبريد الماء | 2500 × 1500 × 1750 | 2000 | |
| 12 | W-3/0.1-150 | هيدروجين | 212 | 15 | 55 | تبريد الماء | 6000 × 2700 × 2100 | 15000 | |
| 13 | MW-7.7/9.8-40 | هيدروجين | 4200 | 4.0 | 355 | تبريد الماء | 7500 × 3600 × 2000 | 22000 | |
| 14 | MW-25.2/（1.5 ～ 1.7） -10 | هيدروجين | 3300 | 1.0 | 315 | تبريد الماء | 8000 × 3000 × 2200 | 20000 | |
| 15 | PW-0.6/(10 ～ 15) -30 | هيدروجين | 0 ~ 560 | 3.0 | 30 | تبريد مختلط | 2200 × 1800 × 1600 | 1800 | |
| 16 | PW-13.7/17-25 | هيدروجين | 820 | 2.5 | 30 | تبريد مختلط | 4000 × 2700 × 2300 | 6000 | |
| 17 | D-0.26/（28 ～ 31） -150 | هيدروجين | 400 | 15 | 45 | تبريد مختلط | 3800 × 3200 × 1950 | 4800 | |
| 18 | PW-13.7/17-25 | هيدروجين | 820 | 2.5 | 30 | تبريد مختلط | 4000 × 2700 × 2300 | 6000 | |
| 19 | VW-14.3/7 | هيدروجين | 750 | 0.7 | 110 | تبريد مختلط | 4800 × 2250 × 2100 | 8000 | |
| 20 | DW-7.6/（4 ～ 5.7） -6.5 | هيدروجين | 2000 | 0.65 | 55 | تبريد مختلط | 3500 × 3000 × 2300 | 6000 | |
قضية المشروع
 |  |  |
| حقل زيت آذان في جنوب كازاخستان | مشروع ضاغط Zaozhuang CNG لشركة Chengdu Shenliang Technology Co. ، Ltd. | شركة بكين هونغك تشينغنغ للتكنولوجيا المحدودة |
إنه مثالي لتوليد الطاقة الهيدروجين ، وتخزين الطاقة (تخزين خزان عالي الضغط) ، وأنظمة إمدادات هيدروجين مركبة الوقود ، وتسخين الهيدروجين الصناعي. يجعل تصميمه الخالي من الزيت مناسبًا بشكل خاص للسيناريوهات التي تتطلب الهيدروجين عالي النقاء ، مثل تصنيع أشباه الموصلات ومشاريع الهيدروجين الخضراء.
نعم. يقدم Bengbu United ضاغط مخصص حلولًا مصممة على أساس متطلبات العملاء ، بما في ذلك معدل التدفق والضغط والنقاء وبيئة التشغيل. تشمل التخصيصات طرق التبريد (تبريد المياه ، تبريد الهواء ، تبريد مختلط) ، أوضاع محرك (محرك أو محرك ديزل) ، والتعبئة (المقصورة المعدنية ، صندوق خشبي ، مقصورة مقاومة للصوت).
بفضل انخفاض عدد الأجزاء الضعيفة والتصميم القوي ، يتم تمديد فترات الصيانة. ينصح بالشيكات الروتينية (على سبيل المثال ، مستوى الزيت ، درجة الحرارة) شهريًا ، مع الإصلاحات الرئيسية عادة ما تكون مطلوبة كل 12-18 شهرًا ، اعتمادًا على شدة الاستخدام.
