ضاغط هيدروجين منخفض الاهتزاز بقدرة 25.2 م³/الدقيقة للحصول على طاقة نظيفة

ملخص

---

إن ضاغط الهيدروجين MW-25.2/(1.5-1.7) -10 ، الذي تم تصنيعه بواسطة Bengbu United Compressor-الشركة المصنعة الرائدة في الصين-تتدرب كحل عالي الأداء هندسي لتطبيقات معالجة الهيدروجين الحرجة. تم تصميم هذا الضاغط لتلبية متطلبات قطاعات الطاقة الحديثة والصناعية والنقل ، ويتفوق في السيناريوهات التي تتطلب ضغطًا للهيدروجين الموثوق به ، بما في ذلك توليد طاقة الهيدروجين ، وتخزين الطاقة ، وأنظمة التدفئة ، ومركبات خلايا الوقود.

في جوهره ، يوفر نموذج MW-25.2/(1.5-1.7) -10 معدل تدفق حجمي اسمي قدره 25.2 متر مكعب/دقيقة ، مما يجعله مناسبًا لعمليات النطاق من منتصف إلى آخر. تعمل مع نطاق ضغط مدخل قدره 0.15 ~ 0.17mpa.g ودرجة حرارة مدخل 70 ℃ ، مع تحقيق ضغط عادم قدره 1mpa.g- على التطبيقات التي تحتاج إلى توصيل هيدروجين ثابت وعالي الضغط. مدعومًا بمحرك رئيسي 315 كيلو وات ، يوازن الضاغط في الطاقة والكفاءة ، مما يضمن أداء مستقر حتى في التشغيل المستمر.

مع أبعاد إجمالية تبلغ حوالي 7200 × 3000 × 2000 مم ووزن إجمالي قدره 15T ، تم تصميم الوحدة للمتانة دون المساومة على كفاءة الفضاء. ينظم نظام التبريد المبرد بالمياه بكفاءة درجات حرارة غازات العادم ، وأجسام الأسطوانات ، وزيت التشحيم ، مما يمنع ارتفاع درجة الحرارة والحفاظ على أداء التشحيم الأمثل-وهو أمر منتظم لتمديد عمر المعدات.

سمات

---

كفاءة عالية وموثوقية

يدمج طرق ضاغط الهيدروجين MW-25.2/(1.5-1.7) -10 التصميم المتقدمة والمكونات المتميزة ، مما يؤدي إلى كفاءة وموثوقية استثنائية. تعمل التشغيل الآلي على تقليل التدخل اليدوي ، وتقليل الخطأ البشري والتعطل التشغيلي. مع وجود عدد أقل من الأجزاء الضعيفة ، يختبر الضاغط انخفاضًا في البلى ، ويترجم إلى فترات زمنية أطول وتكاليف الصيانة المنخفضة.

الاهتزاز المنخفض والضوضاء

تم تصميم الضاغط من أجل التشغيل الهادئ والمستقر ، ويتميز بمستويات منخفضة من الاهتزاز وانخفاض ناتج الضوضاء - وهو أمر ضروري لكل من الإعدادات الصناعية والبيئات التي يشكل تلوث الضوضاء مصدر قلق. لا يعزز هذا التصميم السلامة في مكان العمل فحسب ، بل يسمح أيضًا بالتركيب المرن في مواقع متنوعة ، بما في ذلك المرافق الحضرية أو السكنية.

قدرات التخصيص

يقدم Bengbu United ضاغط مخصص حلولًا مخصصة لنموذج MW-25.2/(1.5-1.7) -10 لتلبية احتياجات العملاء المحددة. تشمل خيارات التخصيص:

· الأشكال الهيكلية: D-type ، m-type ، s-type ، w-type ، v-type ، z-type

طرق التبريد: التبريد المبرد بالمياه ، المبرد بالهواء ، أو المختلط

· أنواع التثبيت: نوع ثابت أو محمول أو مثبت على الانزلاق أو المقصورة

· أوضاع القيادة: مدفوعة بالمحرك أو محرك الديزل

· النقل والتعبئة: البحر أو الهواء أو النقل البري مع خيارات للكبائن المعدنية أو الصناديق الخشبية أو كبائن مقاومة للصوت.

التكنولوجيا الحاصلة على براءة اختراع

يشتمل الضاغط على ابتكارات متعددة حاصلة على براءة اختراع ، مثل غلاف واقي مؤشر ترابط مكبس (ZL 2017 2 1907021.7) وجهاز دعم حلقة المكبس (ZL 2018 2 0294776.2) ، مما يضمن الأداء المتفوق والامتثال لمعايير الجودة الدولية.

تسليط الضوء على المزايا

---

يتمتع بكفاءة عالية وموثوقية قوية ودرجة عالية من الأتمتة ؛	أجزاء أقل ضعفا ، انخفاض الاهتزاز ، ضوضاء منخفضة ، وسهولة التشغيل والصيانة	يتم تثبيت جميع المعدات الرئيسية والمساعد للضاغط على الزلاجة ، تعمل بسلاسة وموثوقة. إن التثبيت الكلي للزلاجة مريح لنقل وتركيب الضاغط	تم تصميم مكونات الماكينة بأكملها بعناية

شهادات براءات الاختراع

---

	A Piston Rod Thread Sleeve ZL 2017 2 1907021.7			جهاز دعم حلقة المكبس ZL 2018 2 0294776.2
	مكبس النطاق ZL 2017 2 190177.0 لضواغط متوازنة متماثلة			مقصورة مزدوجة قصيرة طويلة متكاملة ZL 2018 2 0294762.0

وصف الجهاز بأكمله

---

يتبنى الضاغط من النوع D (نوع التوازن المتماثل) ، والتشحيم المبرد بالمياه ، والتشحيم الخالي من الزيت ، ونوع المكبس المتبادل ، وضغط من مرحلتين من صفوف من الصفوف ، ويتم توفير الوحدة بأكملها بطريقة معيارية.

علبة مرافق الضاغط مصنوعة من الحديد الزهر الرمادي ولديها أربعة ثقوب بأقطار مختلفة لتثبيت الشرائح المتقاطعة والمحامل والمقاعد المحمولة. يمكن للجزء السفلي من علبة المرافق تخزين زيت التشحيم للضاغط للتشحيم ؛ يحتوي السطح العلوي من علبة المرافق على واجهة لتثبيت لوحة تغطية مدخل الوقود (منفذ التنفس) ؛ بالإضافة إلى ذلك ، تحتوي علبة المرافق أيضًا على واجهات احتياطية مثل ميناء تصريف الزيت ، ومنفذ مراقبة مقياس الزيت ، ومنفذ حقن زيت المقعد ، ومنفذ قياس درجة حرارة زيت التثبيت. تم توصيل منفذ تصريف النفط في علبة المرافق إلى الخارج من المقصورة ومجهز بصمام كرة يدوي لتصريف الزيت من علبة المرافق.

الجسم الأوسط للضاغط هو بنية جسم متوسطة مزدوجة ، مما يضمن أن مساحة الجسم الأوسط أكبر من ضربة واحدة ، مما يمنع زيت الضاغط من دخول الأسطوانة من علبة المرافق ، مما يضمن أن زيت الضاغط لا يلوث الوسط. مادة أسطوانة الضاغط هي الحديد الزهر الرمادي/الصلب المزور ، وتتبنى تصميم تزييت خالٍ من الزيت ، والذي لا يتطلب تزييتًا من الزيت. مادة رأس الأسطوانة هي من الحديد الزهر الرمادي/الصلب المزور ، ويتم ترتيب صمامات الهواء محوريًا على رأس الأسطوانة.

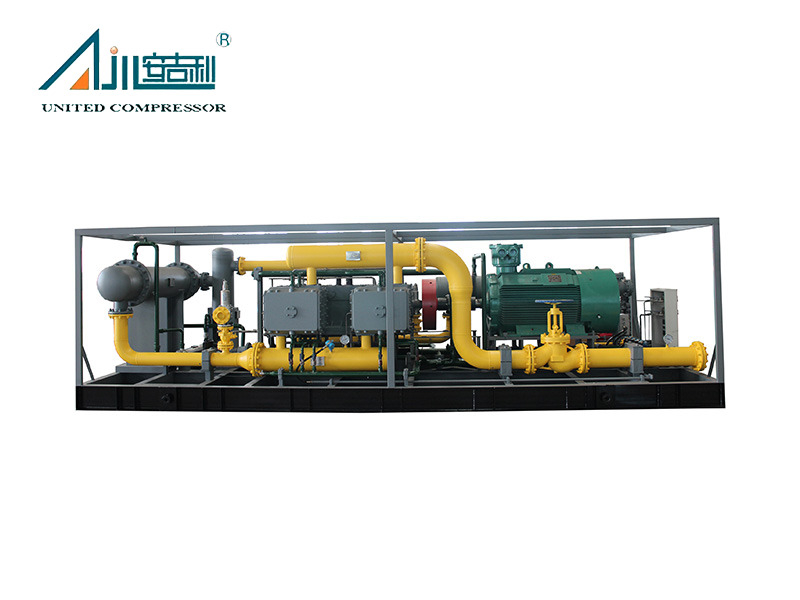

الضاغط في هذه الصورة هو منتج غير قياسي. يوفر المنتج حلولًا مستقلة مصممة لمتطلبات الاستخدام المحددة للعملاء (معدل التدفق/النقاء/الضغط ، وبيئة الاستخدام ، والغرض الرئيسي ، ومتطلبات العميل الخاصة) ، من التصميم إلى تخصيص المنتج.

• الشكل الهيكلي:  D-type/m-type/s-type/w-type/v-type/z-type

• طريقة التبريد:  تبريد الماء/تبريد الهواء/تبريد مختلط

• نموذج التثبيت:  نوع ثابت/محمول/مثبت/مقصورة/مقصورة

• وضع القيادة:  محرك المحرك/محرك الديزل البدء

• النقل: البحر/الهواء/الأرض

• التغليف:

  المقصورة المعدنية	صندوق خشبي	مقصورة مقاومة للصوت

قضية المشروع

---

Lanzhou Petrochemical Company 240000 Tonsyear Restoration Ethylene Production Projec	حقل زيت آذان في جنوب كازاخستان	شراء جفاف الغربال الجزيئي ، وتجديد الجليكول الإيثيلين وجهاز الحقن ، وتزلج غاز الوقود في مجال غاز أكيموم

المعلمة الفنية

---

لا.	نموذج		واسطة	معدل التدفق (NM3/H)	ضغط العادم (mpa.g)	طاقة المحرك (KW)	طريقة التبريد	الأبعاد العامة (مم)	الأوزان (كغ)
1	DW-1.6/(8 ～ 12) -120		هيدروجين	800	12	160	تبريد الماء	5800 × 3000 × 2300	8500
2	DW-1.8/15-30		هيدروجين	1500	3.0	75	تبريد الماء	3200 × 3000 × 1850	5800
3	DW-6.74 (3.3) /0.7 (5 ～ 12) -12		هيدروجين	600	1.2	90	تبريد الماء	5000 × 3200 × 2100	8000
4	DW-17.9/(4 ～ 5) -6.5		هيدروجين	1270	0.65	132	تبريد الماء	3500 × 3000 × 2300	8000
5	DW-1.8/15-30		هيدروجين	1500	3.0	75	تبريد الماء	3200 × 3000 × 1850	5800
6	DW-9.55/0.03-16		هيدروجين	515	1.6	90	تبريد الماء	3500 × 3200 × 2500	6500
7	DW-96.5/（15 ～ 23）-（21 ~ 29）		هيدروجين	4500	2. 1 ～ 2.9	185	تبريد الماء	5000 × 3000 × 2500	12000
8	DW-48/（15 ～ 23）-（21 ~ 29）		هيدروجين	2642 ～ 4500	2. 1 ～ 2.9	55	تبريد الماء	4000 × 2700 × 2300	6000
9	D-0.57/16-200		هيدروجين	500	20	75	تبريد الماء	5800 × 3200 × 2350	9000
10	ZW-0. 18/15-22		هيدروجين	150	2.2	11	تبريد الماء	2200 × 1600 × 1700	2000
11	ZW-0.82/(6 ～ 8) -20		هيدروجين	300	2.0	22	تبريد الماء	2500 × 1500 × 1750	2000
12	W-3/0.1-150		هيدروجين	212	15	55	تبريد الماء	6000 × 2700 × 2100	15000
13	MW-7.7/9.8-40		هيدروجين	4200	4.0	355	تبريد الماء	7500 × 3600 × 2000	22000
14	MW-25.2/（1.5 ～ 1.7） -10		هيدروجين	3300	1.0	315	تبريد الماء	8000 × 3000 × 2200	20000
15	PW-0.6/(10 ～ 15) -30		هيدروجين	0 ~ 560	3.0	30	تبريد مختلط	2200 × 1800 × 1600	1800
16	PW-13.7/17-25		هيدروجين	820	2.5	30	تبريد مختلط	4000 × 2700 × 2300	6000
17	D-0.26/（28 ～ 31） -150		هيدروجين	400	15	45	تبريد مختلط	3800 × 3200 × 1950	4800
18	PW-13.7/17-25		هيدروجين	820	2.5	30	تبريد مختلط	4000 × 2700 × 2300	6000
19	VW-14.3/7		هيدروجين	750	0.7	110	تبريد مختلط	4800 × 2250 × 2100	8000
20	DW-7.6/（4 ～ 5.7） -6.5		هيدروجين	2000	0.65	55	تبريد مختلط	3500 × 3000 × 2300	6000

التعليمات

---

ما هي التطبيقات MW-25.2/(1.5-1.7) -10 ضاغط الهيدروجين مناسب؟

يعد هذا الضاغط مثاليًا لتوليد الطاقة الهيدروجين وأنظمة تخزين الطاقة وتسخين الهيدروجين ومركبات خلايا الوقود - حيث يضغط الهيدروجين على الضغط الذي تتطلبه خلايا الوقود. كما يدعم العمليات الصناعية التي تتطلب توصيل الهيدروجين عالي الضغط عالي الضغط.

ما الصيانة المطلوبة لنموذج MW-25.2/(1.5-1.7) -10؟

نظرًا لتصميمها مع عدد أقل من الأجزاء الضعيفة ، فإن احتياجات الصيانة ضئيلة. تتضمن الفحوصات الروتينية مراقبة مستويات زيت التشحيم ، وفحص وظائف نظام التبريد ، والتحقق من قراءات الضغط ودرجة الحرارة. يتم توفير إرشادات الصيانة التفصيلية مع كل وحدة لضمان الأداء الأمثل.

هل يمكن تخصيص الضاغط لمتطلبات المشروع المحددة؟

نعم. يقدم Bengbu United ضاغط تخصيص كامل بناءً على مواصفات العملاء ، بما في ذلك معدل التدفق والضغط والنقاء والبيئة التشغيلية والاستخدام المقصود. تتراوح الخيارات من التعديلات الهيكلية إلى تعديلات نظام التبريد وتحديدات وضع القيادة.

ما هي الشهادات التي يحملها ضاغط الهيدروجين MW-25.2/(1.5-1.7) -10؟

يلبي الضاغط معايير الجودة والسلامة الدولية ، بدعم من براءات الاختراع والشهادات المتعددة. للحصول على وثائق مفصلة ، يمكن للعملاء الاتصال بالشركة المصنعة مباشرة لتقارير الامتثال المصممة على منطقتهم أو صناعتهم.

كيف يتم نقل الضاغط وتعبئته؟

تشمل خيارات النقل شحن البحر أو الهواء أو البرية ، مع خيارات التغليف مثل كابينة المعادن أو الصناديق الخشبية أو كابينة مقاومة للصوت - التي تم تحديدها بناءً على احتياجات العملاء للحماية والمتانة والظروف البيئية أثناء النقل.

يجمع ضاغط الهيدروجين MW  -25.2/(1.5-1.7) -10  بين التكنولوجيا المتطورة ، ومرونة التخصيص ، والأداء القوي لتلبية الاحتياجات المتطورة لقطاع طاقة الهيدروجين. بدعم من خبرة Bengbu United ضاغط ، فإنه يمثل حلاً موثوقًا به لضغط الهيدروجين الفعال والموثوق به.
