ضاغط هيدروجين ترددي عالي الضغط للاستخدام الصناعي

ملخص

---

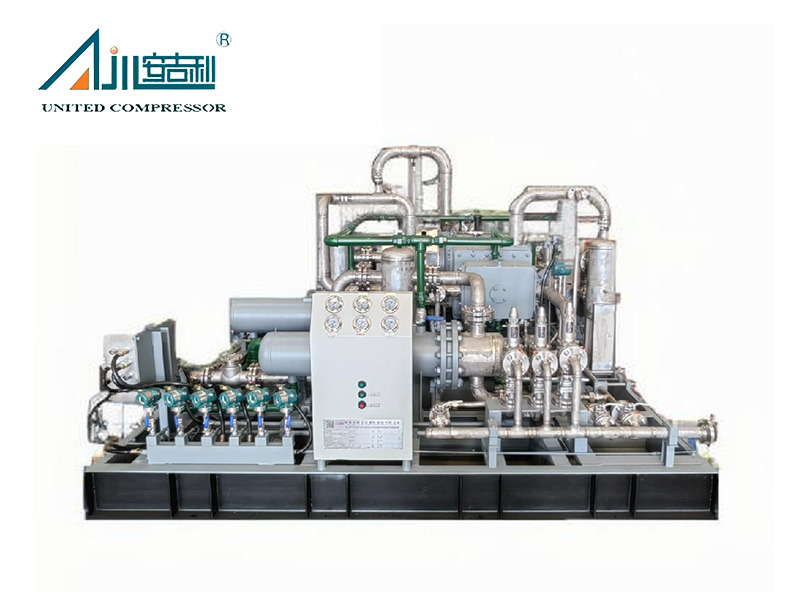

تقديم  DW6.74 (3.3) /0.7 (5-12) -12 ضاغط الهيدروجين ، وهو منتج متطرف مصمم من قبل Bengbu United ضاغط ، وهي شركة مصنعة موثوق بها في الصين متخصصة في أنظمة الضغط عالية الأداء. تم تصميم هذا الضاغط من أجل الدقة والموثوقية ، ويبرز في التعامل مع غاز الهيدروجين بكفاءة استثنائية ، مما يجعله خيارًا أفضل للصناعات التي تتطلب التعامل مع الهيدروجين عالي الضغط.

في جوهرها ، يعمل  DW6.74 (3.3) /0.7 (5-12) -12  على هيكل من النوع D (التوازن المتماثل) ، ويتميز بتشحيم مبرد بالمياه ، وتزييت خالٍ من الزيت ، وتصميم مكبس معتدل مع 2 صفين و 3 مراحل من الضغط. يوفر أداء متعدد الاستخدامات عبر شرطين رئيسيين رئيسيين:

الحالة 1:  600 نانومتر/ساعة معدل تدفق ,  0.07 ميجا باسكال. ضغط مدخل ،  وضغط العادم 1.2 ميجا باسكال  (درجة حرارة مدخل ≤ 40 ℃).

الحالة 2:  1000 ~ 2500 نانومتر/ساعة معدل تدفق ,  0.5 ~ 1.2 ميجا باسكال. ضغط مدخل ،  وضغط العادم 1.2 ميجا باسكال  (درجة حرارة المدخل ≤ 40 ℃).

سمات

---

كفاءة عالية وموثوقية

مصنوع من مكونات ذاتية الدقة ،  DW6.74 (3.3) /0.7 (5-12) -12 ضاغط الهيدروجين  يوفر كفاءة استثنائية ، مما يقلل من فقدان الطاقة أثناء الضغط. يزيل نظام التشحيم الخالي من النفط خطر التلوث المتوسط ​​، وهو أمر بالغ الأهمية للحفاظ على نقاء الهيدروجين-ضروري في الصناعات الحساسة مثل تصنيع أشباه الموصلات. يقلل تصميم التوازن المتماثل الاهتزاز والضوضاء ، ويعزز الاستقرار التشغيلي وتوسيع عمر الخدمة.

سهولة التشغيل والصيانة

مزود بتصميم سهلة الاستخدام وتصميم منخفض الصيانة ، يقلل هذا الضاغط من تكاليف التوقف والتشغيلية. إنه يتميز بأجزاء أقل من ارتداء ، وتبسيط الشيكات الروتينية والبدائل. تدمج علبة المرافق ، المصنوعة من الحديد الزهر الرمادي عالي الجودة ، الموانئ الأساسية (تصريف الزيت ، وقياس درجة الحرارة ، وتزييت) للصيانة المبسطة ، مما يضمن صيانة خالية من المتاعب.

الراحة المثبتة على الزلاجة

يتم دمج المعدات الرئيسية والمساعد بالكامل في بنية مثبتة على الزلاجة ، مما يسهل النقل السهل والتركيب في الموقع. يوفر هذا التصميم المعياري الوقت والموارد أثناء الإعداد ، مما يجعله مثاليًا لكل من المنشآت الثابتة والمشاريع المؤقتة.

قدرات التخصيص

يفهم ضاغط Bengbu United احتياجات الصناعة المتنوعة ، ويقدم حلولًا مخصصة لـ:

· الأشكال الهيكلية: D-type ، m-type ، s-type ، w-type ، v-type ، z-type.

طرق التبريد: تبريد مبرد بالمياه أو تبريد الهواء أو مختلط.

· أنواع التثبيت: النوع الثابت أو المحمول أو مثبت على الزلاجة أو المقصورة.

· أوضاع القيادة: مدفوعة بالمحرك أو محرك الديزل.

منطقة التطبيق

---

تعمل تقنية تخزين طاقة الهيدروجين على تحويل الطاقة الكهربائية إلى غاز الهيدروجين من خلال ضاغط للتخزين ، ثم تحويلها إلى طاقة كهربائية للاستخدام. يحتاج الضاغط إلى تلبية متطلبات الضغط العالي والكفاءة العالية والسلامة ، ويتم تطبيقه في محطات توليد الطاقة على نطاق واسع على نطاق واسع والأنظمة الموزعة. في إنتاج أشباه الموصلات والألياف البصرية ، توفر ضواغط الهيدروجين غاز هيدروجين عالي النقاء لضمان استقرار العملية وجودة المنتج.

تسليط الضوء على المزايا

---

يتمتع بكفاءة عالية وموثوقية قوية ودرجة عالية من الأتمتة ؛	أجزاء أقل ضعفا ، انخفاض الاهتزاز ، ضوضاء منخفضة ، وسهولة التشغيل والصيانة	يتم تثبيت جميع المعدات الرئيسية والمساعد للضاغط على الزلاجة ، تعمل بسلاسة وموثوقة. إن التثبيت الكلي للزلاجة مريح لنقل وتركيب الضاغط	تم تصميم مكونات الماكينة بأكملها بعناية

شهادات براءات الاختراع

---

	A Piston Rod Thread Sleeve ZL 2017 2 1907021.7			جهاز دعم حلقة المكبس ZL 2018 2 0294776.2
	مكبس النطاق ZL 2017 2 190177.0 لضواغط متوازنة متماثلة			مقصورة مزدوجة قصيرة طويلة متكاملة ZL 2018 2 0294762.0

وصف الجهاز بأكمله

---

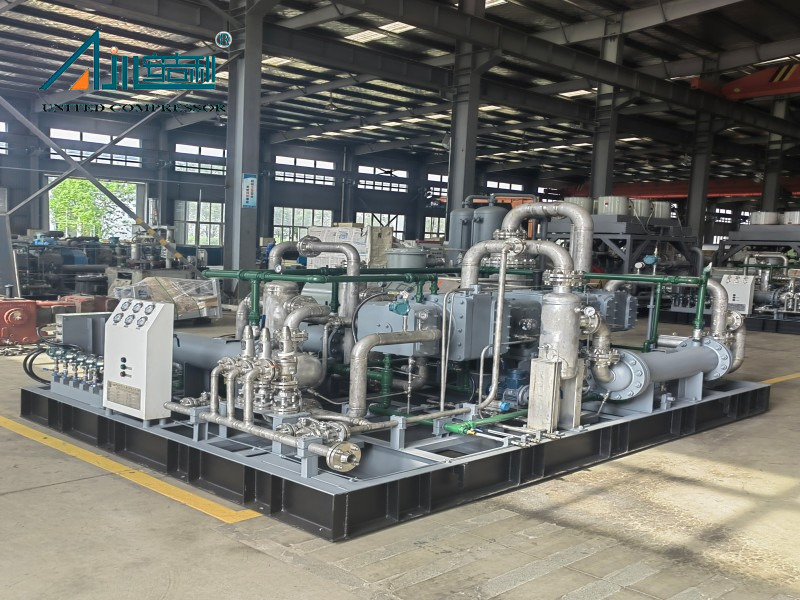

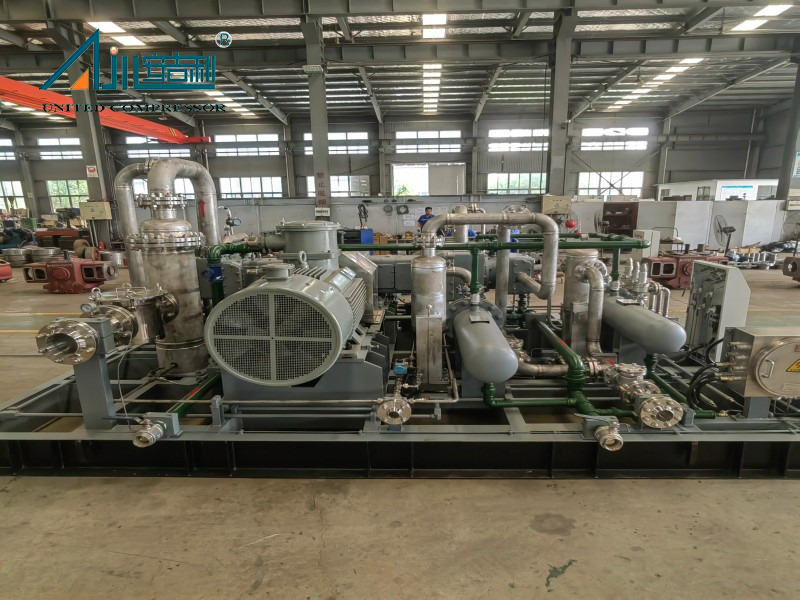

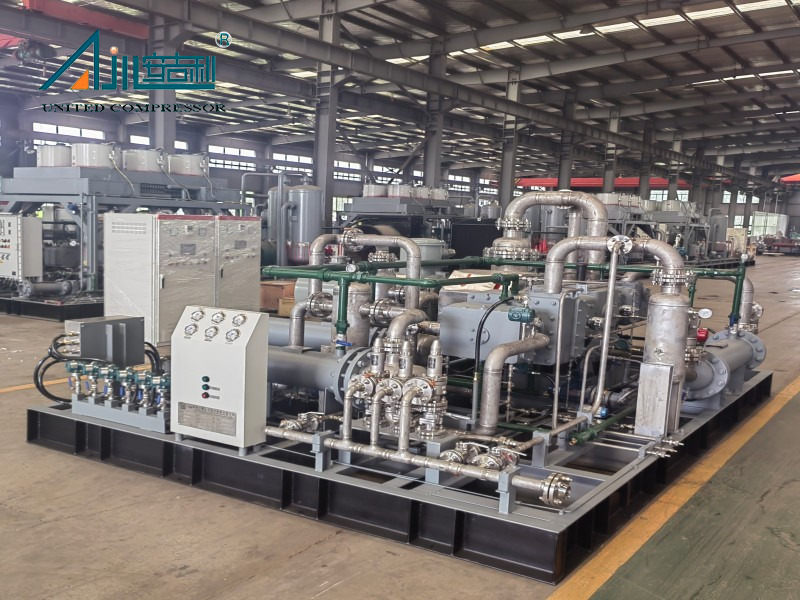

يتبنى الضاغط من النوع D (نوع التوازن المتماثل) ، والتشحيم المبرد بالمياه ، والتشحيم الخالي من الزيت ، ونوع المكبس المتبادل ، وضغط من مرحلتين من صفوف من الصفوف ، ويتم توفير الوحدة بأكملها بطريقة معيارية.

علبة مرافق الضاغط مصنوعة من الحديد الزهر الرمادي ولديها أربعة ثقوب بأقطار مختلفة لتثبيت الشرائح المتقاطعة والمحامل والمقاعد المحمولة. يمكن للجزء السفلي من علبة المرافق تخزين زيت التشحيم للضاغط للتشحيم ؛ يحتوي السطح العلوي من علبة المرافق على واجهة لتثبيت لوحة تغطية مدخل الوقود (منفذ التنفس) ؛ بالإضافة إلى ذلك ، تحتوي علبة المرافق أيضًا على واجهات احتياطية مثل ميناء تصريف الزيت ، ومنفذ مراقبة مقياس الزيت ، ومنفذ حقن زيت المقعد ، ومنفذ قياس درجة حرارة زيت التثبيت. تم توصيل منفذ تصريف النفط في علبة المرافق إلى الخارج من المقصورة ومجهز بصمام كرة يدوي لتصريف الزيت من علبة المرافق.

الجسم الأوسط للضاغط هو بنية جسم متوسطة مزدوجة ، مما يضمن أن مساحة الجسم الأوسط أكبر من ضربة واحدة ، مما يمنع زيت الضاغط من دخول الأسطوانة من علبة المرافق ، مما يضمن أن زيت الضاغط لا يلوث الوسط. مادة أسطوانة الضاغط هي الحديد الزهر الرمادي/الصلب المزور ، وتتبنى تصميم تزييت خالٍ من الزيت ، والذي لا يتطلب تزييتًا من الزيت. مادة رأس الأسطوانة هي من الحديد الزهر الرمادي/الصلب المزور ، ويتم ترتيب صمامات الهواء محوريًا على رأس الأسطوانة.

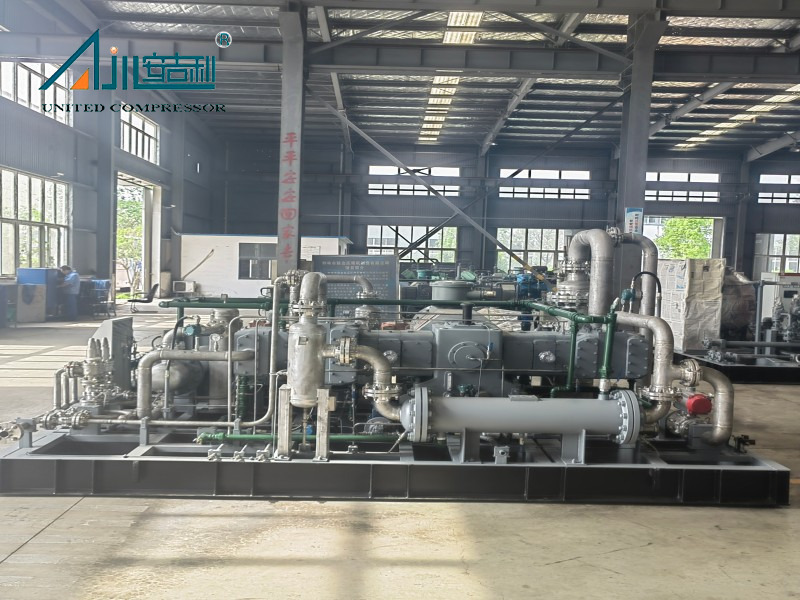

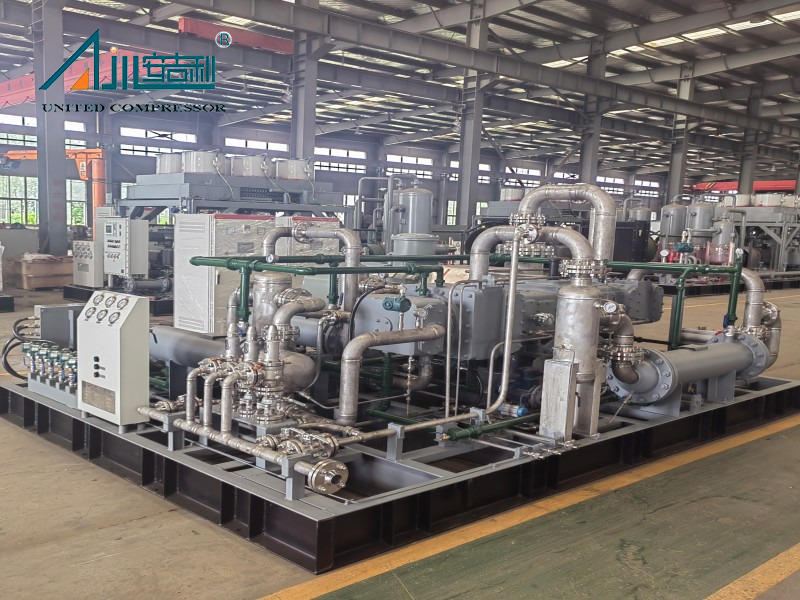

الضاغط في هذه الصورة هو منتج غير قياسي. يوفر المنتج حلولًا مستقلة مصممة لمتطلبات الاستخدام المحددة للعملاء (معدل التدفق/النقاء/الضغط ، وبيئة الاستخدام ، والغرض الرئيسي ، ومتطلبات العميل الخاصة) ، من التصميم إلى تخصيص المنتج.

• الشكل الهيكلي: D-type/m-type/s-type/w-type/v-type/z-type

• طريقة التبريد: تبريد الماء/تبريد الهواء/تبريد مختلط

• نموذج التثبيت: نوع ثابت/محمول/مثبت/مقصورة/مقصورة

• وضع القيادة: محرك المحرك/محرك الديزل البدء

• النقل: البحر/الهواء/الأرض

• التغليف:

  المقصورة المعدنية	صندوق خشبي	مقصورة مقاومة للصوت

المعلمة الفنية

---

لا.	نموذج		واسطة	معدل التدفق (NM3/H)	ضغط العادم (mpa.g)	طاقة المحرك (KW)	طريقة التبريد	الأبعاد العامة (مم)	الأوزان (كغ)
1	DW-1.6/(8 ～ 12) -120		هيدروجين	800	12	160	تبريد الماء	5800 × 3000 × 2300	8500
2	DW-1.8/15-30		هيدروجين	1500	3.0	75	تبريد الماء	3200 × 3000 × 1850	5800
3	DW-6.74 (3.3) /0.7 (5 ～ 12) -12		هيدروجين	600	1.2	90	تبريد الماء	5000 × 3200 × 2100	8000
4	DW-17.9/(4 ～ 5) -6.5		هيدروجين	1270	0.65	132	تبريد الماء	3500 × 3000 × 2300	8000
5	DW-1.8/15-30		هيدروجين	1500	3.0	75	تبريد الماء	3200 × 3000 × 1850	5800
6	DW-9.55/0.03-16		هيدروجين	515	1.6	90	تبريد الماء	3500 × 3200 × 2500	6500
7	DW-96.5/（15 ～ 23）-（21 ~ 29）		هيدروجين	4500	2. 1 ～ 2.9	185	تبريد الماء	5000 × 3000 × 2500	12000
8	DW-48 /（15 ～ 23）-（21 ~ 29）		هيدروجين	2642 ～ 4500	2. 1 ～ 2.9	55	تبريد الماء	4000 × 2700 × 2300	6000
9	D-0.57/16-200		هيدروجين	500	20	75	تبريد الماء	5800 × 3200 × 2350	9000
10	ZW-0. 18/15-22		هيدروجين	150	2.2	11	تبريد الماء	2200 × 1600 × 1700	2000
11	ZW-0.82/(6 ～ 8) -20		هيدروجين	300	2.0	22	تبريد الماء	2500 × 1500 × 1750	2000
12	W-3/0.1-150		هيدروجين	212	15	55	تبريد الماء	6000 × 2700 × 2100	15000
13	MW-7.7/9.8-40		هيدروجين	4200	4.0	355	تبريد الماء	7500 × 3600 × 2000	22000
14	MW-25.2/（1.5 ～ 1.7） -10		هيدروجين	3300	1.0	315	تبريد الماء	8000 × 3000 × 2200	20000
15	PW-0.6/(10 ～ 15) -30		هيدروجين	0 ~ 560	3.0	30	تبريد مختلط	2200 × 1800 × 1600	1800
16	PW-13.7/17-25		هيدروجين	820	2.5	30	تبريد مختلط	4000 × 2700 × 2300	6000
17	D-0.26/（28 ～ 31） -150		هيدروجين	400	15	45	تبريد مختلط	3800 × 3200 × 1950	4800
18	PW-13.7/17-25		هيدروجين	820	2.5	30	تبريد مختلط	4000 × 2700 × 2300	6000
19	VW-14.3/7		هيدروجين	750	0.7	110	تبريد مختلط	4800 × 2250 × 2100	8000
20	DW-7.6/（4 ～ 5.7） -6.5		هيدروجين	2000	0.65	55	تبريد مختلط	3500 × 3000 × 2300	6000

قضية المشروع

---

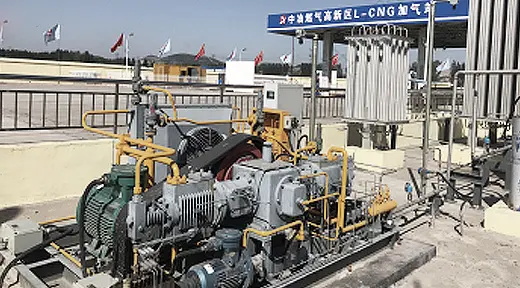

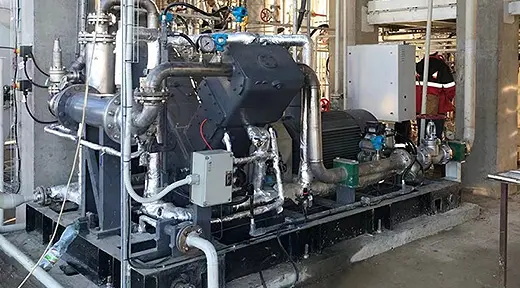

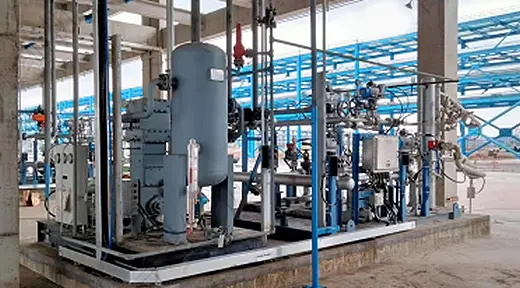

Lanzhou Petrochemical Company 240000 Tonsyear Restoration Ethylene Production Projec	مشروع أوكرانيا	مشروع ضاغط Zaozhuang CNG لشركة Chengdu Shenliang Technology Co. ، Ltd.

التعليمات

---

ما هي المواد المستخدمة في بناء الضاغط؟

علبة المرافق والأسطوانة مصنوعة من الفولاذ الزهر الرمادي/المزور ، مما يضمن المتانة والمقاومة للضغط العالي. يستخدم نظام التشحيم الخالي من الزيت مواد تمنع تلوث الهيدروجين.

هل الضاغط متوافق مع المعايير الدولية؟

نعم ، فإن  DW6.74 (3.3) /0.7 (5-12) -12 ضاغط الهيدروجين  يفي بمعايير السلامة والأداء العالمية. وهي مدعومة ببراءات براءات اختراع متعددة ، بما في ذلك غلاف واقي مؤشر ترابط قضيب المكبس (ZL 2017 2 1907021.7) وجهاز دعم حلقة المكبس (ZL 2018 2 0294776.2).

هل يمكن شحن الضاغط على مستوى العالم؟

قطعاً. نحن نقدم خيارات النقل المرنة عبر البحر أو الهواء أو الأرض ، مع خيارات التعبئة والتغليف بما في ذلك كابينة معدنية وصناديق خشبية وكبائن مقاومة للصوت لضمان توصيل آمن.

كيف يفيد التصميم الخالي من النفط عملياتي؟

يزيل نظام التشحيم الخالي من الزيت خطر خلط الزيت مع الهيدروجين ، وهو أمر بالغ الأهمية للتطبيقات التي تتطلب نقاءًا مرتفعًا (على سبيل المثال ، أشباه الموصلات). كما أنه يقلل من احتياجات الصيانة عن طريق تجنب البلى المرتبط بالزيت.

ما هو دعم ما بعد البيع المتاح؟

يوفر Bengbu United ضاغط شاملة بعد البيع ، بما في ذلك إرشادات التثبيت ، وتدريب الصيانة ، وتوريد قطع الغيار. يمكن الوصول إلى فريقنا عبر WhatsApp (+86 18955218331) أو البريد الإلكتروني (bblhcompressor@gmail.com) أو الهاتف (+86-552-4190082) للحصول على مساعدة سريعة.

تم تصميم  DW6.74 (3.3) /0.7 (5-12) -12 ضاغط الهيدروجين ،  وهو الخيار المثالي للصناعات التي تتطلب حلول ضغط الهيدروجين العليا. الثقة في Bengbu United Compressor خبرة في تشغيل عملياتك مع الكفاءة والدقة.
