حلول مخصصة من الشركة المصنعة لضاغط الهيدروجين عالي الضغط

ملخص

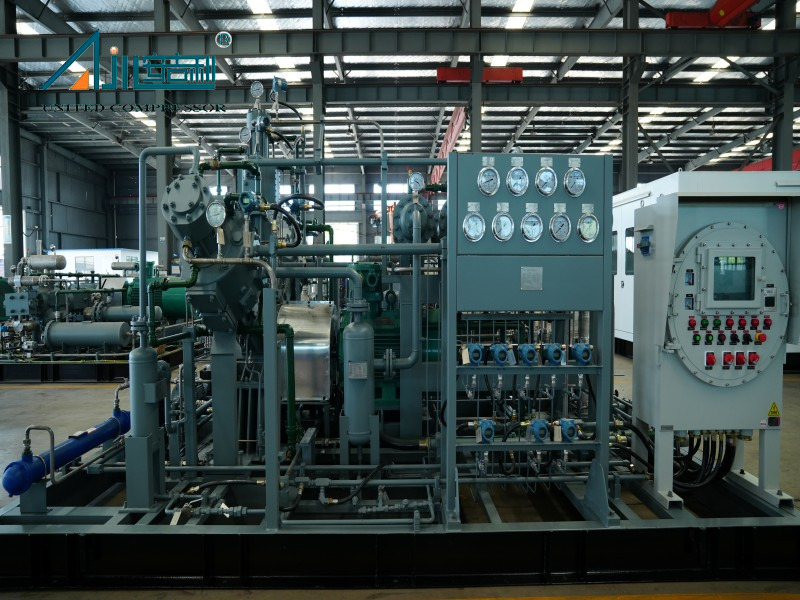

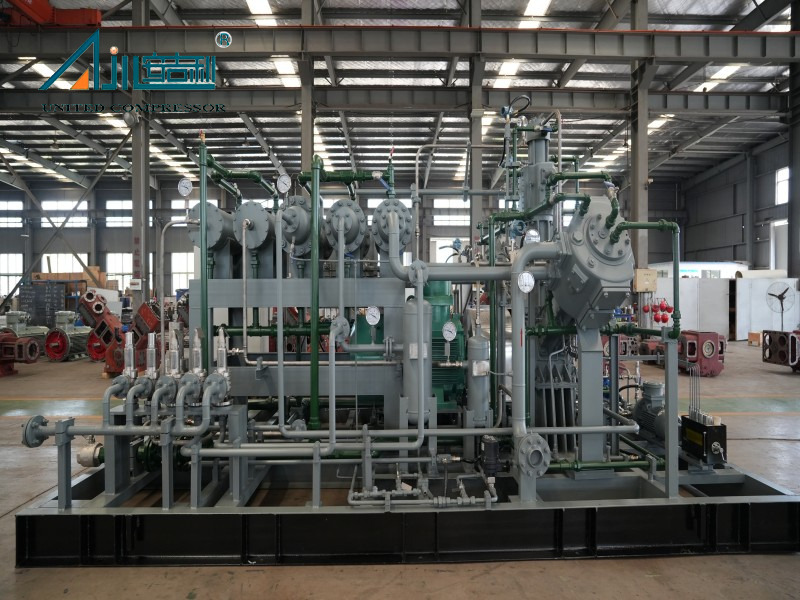

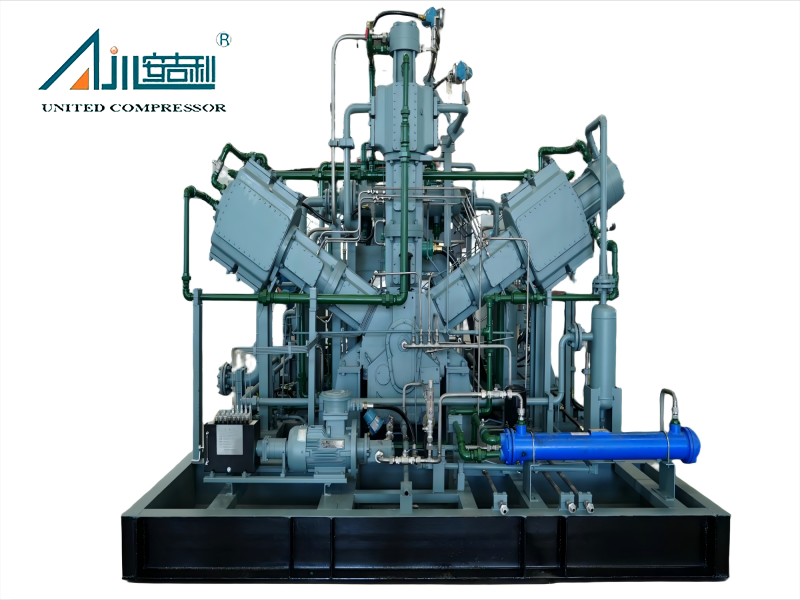

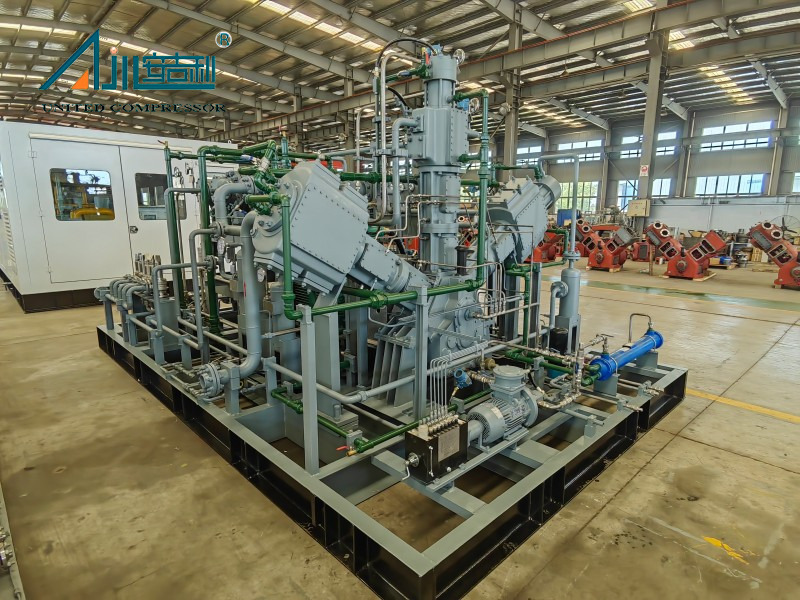

ضاغط الهيدروجين W-3/0.1-150 ، الذي تنتجه شركة Xuzhou Huayan Gas Equipment Co. ، Ltd.-مؤسسة مهنية متخصصة في تصنيع معدات الغاز في الصين-مصممة خصيصًا لإنتاج الهيدروجين عالي الضغط الذي يلبي ضغطًا صارمًا وتدفقًا. تم تصنيفه على أنه ضاغط مكبس W-type ، المبرد بالمياه ، المتبادل ، وهو يتبنى بنية ضغط من 3 صفوف و 5 مراحل ووضع الإمداد المتكامل ، مما يتيح التكامل السلس في الأنظمة الصناعية ذات الصلة بالهيدروجين مثل إنتاج الهيدروجين ، وتخزين الطاقة ، وإمداد الغاز الصناعي.

هذا الضاغط عالي الأداء مكرس للتعامل مع وسائط الهيدروجين النقي. تشمل المعلمات التشغيلية الرئيسية معدل تدفق حجمي اسمي يبلغ 3 متر مكعب/دقيقة ، وضغط شفط قدره 0.01 ميجا باسكال ، ودرجة حرارة مدخل ≤50 ℃ ، وضغط تصريف مصنّف 15 ميجا باسكال . يتم تشغيله بواسطة محرك رئيسي للانفجار 55 كيلو واط YBX3-315S-8. مع وجود بُعد إجمالي يبلغ حوالي 6000 × 2700 × 2100 مم ووزن 15000 كجم تقريبًا ، فإنه يحقق توازنًا بين أداء الضغط القوي ومتطلبات التثبيت العملية في الموقع.

يستخدم هذا الضاغط على نطاق واسع في السيناريوهات مثل تخزين الهيدروجين عالي الضغط ، وعمليات الهدرجة الصناعية ، وأنظمة إمدادات هيدروجين خلايا الوقود ، دورًا أساسيًا في ضغط الهيدروجين منخفض الضغط إلى 15 ميجا باسكال لملء أسطوانة عالي الضغط ، وتوفير مصادر هيدروجين عالية الضغط مستقرة لعمليات التفاعل الصناعي ، ودعم توصيل الهيدروجين الفعال في دعم الخلايا للوقود. يسمح تصميمها المرن أيضًا بالتكيف مع احتياجات معالجة الهيدروجين المخصصة ، حيث تخدم الصناعات التي تتراوح من الهندسة الكيميائية إلى الطاقة الجديدة.

سمات

الأداء العالي والموثوقية التشغيلية

يتميز ضاغط الهيدروجين W-3/0.1-150 بأتمتة عالية ، يتم التحكم فيها بواسطة Siemens PLC مع شاشة تعمل باللمس بحجم 9 بوصات للمراقبة في الوقت الفعلي والتعديل التلقائي ، مما يقلل بشكل كبير من التدخل اليدوي والتعطل في العمليات المستمرة. يتبنى ضغطًا من 5 مراحل وتصميم لتبريد المياه متعدد المراحل (مع المراحل الأولى إلى الثالثة مثل مبردات القشرة والأنبوب ومراحل الرابعة إلى الخامسة كمبردات لفائف) ، مما يضمن أن تكون درجة حرارة نقل الغاز النهائية ≤50 ℃ ودرجة حرارة العادم ≤10 ℃ ، والحفاظ على خصائص متوسطة مستقرة. يتم الحصول على المكونات الحرجة مثل صمامات الغاز وتعبئة القضبان من Hoerbigger ، وهي علامة تجارية دولية معروفة ، في حين أن أجهزة إرسال الضغط ودرجة الحرارة تستخدم منتجات Rosemount-مما يعزز بشكل كبير الموثوقية التشغيلية على المدى الطويل.

تكاليف التشغيل المنخفضة والصيانة المريحة

تم تجهيز الضاغط بنظام تصريف مياه الصرف الصحي المزدوج (يدوي + أوتوماتيكي) ، حيث يمكن ضبط تصريف مياه الصرف الصحي التلقائي على أساس مستويات التلوث ، ويعمل التفريغ اليدوي كنسخة احتياطية - مما يؤدي إلى مخاطر انخفاض نظام النظام وخفض تردد الصيانة. الأجزاء الضعيفة مثل حلقات المكبس والمواد الحشو تتمتع بعمر خدمة طويل (≥3000 ساعة) ، ويمكن أن تعمل العمود المرفقي ، المكبس ، وغيرها من المكونات الأساسية لأكثر من 30000-50000 ساعة ، مما يقلل من تكاليف الاستبدال. بالإضافة إلى ذلك ، فإن التصميم المركزي المثبت على الانزلاق للوحدة الرئيسية والمكونات الإضافية (المبردات ، والفواصل ، والخزانة التحكم) يبسط التفتيش في الموقع وصيانته ، وتوفير تكاليف العمالة والوقت.

السلامة والتصميم الهيكلي المتقدم

يتميز بنية الجسم المتوسطة المزدوجة ، ويمنع الضاغط الزيت من الهجرة من علبة المرافق إلى الأسطوانة ، وحماية النقاء. تعتمد الأسطوانات ورؤوس الأسطوانات ، المصنوعة من الحديد الزهر الرمادي أو الصلب المزور ، ترتيب صمام محوري لتدفق الغاز الفعال. هذا التصميم ، جنبًا إلى جنب مع براءات الاختراع مثل غلاف حماية خيط مكبس ROD (ZL 2017 2 1907021.7) ومكافحة مقصورة مزدوجة متكاملة طويلة (ZL 2018 2 0294762.0) ، تؤكد هندسةها المبتكرة.

قدرات التخصيص

إلى جانب المواصفات القياسية ، يقدم الضاغط حلولًا مخصصة بناءً على احتياجات العميل ، بما في ذلك معدل التدفق ، والنقاء ، والضغط ، وبيئة التشغيل ، وحالات الاستخدام المحددة. وهو يدعم أشكالًا هيكلية مختلفة (نوع D ، من النوع M ، S-type ، إلخ) ، طرق التبريد (تبريد المياه ، تبريد الهواء ، تبريد مختلط) ، وأنواع التثبيت (الثابتة ، المحمولة ، مثبتة على التزلج ، من نوع المقصورة) ، وضمان التوافق مع المتطلبات الصناعية المتوسطة.

منطقة التطبيق

تطبيقات ضاغط الهيدروجين

• محطات التزود بالوقود الهيدروجيني

• تخزين الهيدروجين وتعزيزه

• العمليات الكيميائية والبتروكيميائية

• مشاريع الطاقة الهيدروجينية

في الصناعات مثل الهندسة البتروكيماوية ، والتوليف الكيميائي الدقيق ، والمعالجة السطحية المعدنية ، تتطلب العديد من العمليات الأساسية الهيدروجين النقي عالي الضغط المستمر. على سبيل المثال ، في تفاعل الهدرجة للوسطيات الكيميائية أو عملية حماية الهيدروجين في معالجة المعادن عالية الحرارة ، هناك حاجة إلى هيدروجين عالي الضغط 15 ميجا باسا لضمان التقدم الكامل لرد الفعل واستقرار جودة المنتج. يمكن لضاغط الهيدروجين W-3/0.1-150 ضغط الهيدروجين منخفض الضغط (ضغط الشفط 0.01MPa) إلى 15MPa من خلال ضغط خمس مراحل. تتحكم مبردات قذيفة وأناقة من المرحلة الثالثة إلى المرحلة الثالثة إلى المرحلة الخامسة إلى درجة حرارة انتقال الغاز ≤50 ℃ ، وفاصل مياه الزيت الحلزوني ومرشح الضغط العالي يزيد من الشوائب ، مما يضمن أن نقاء الهيدروجين يفي بالمتطلبات الصارمة للعمليات الصناعية.

تسليط الضوء على المزايا

يتمتع بكفاءة عالية وموثوقية قوية ودرجة عالية من الأتمتة ؛	أجزاء أقل ضعفا ، انخفاض الاهتزاز ، ضوضاء منخفضة ، وسهولة التشغيل والصيانة	يتم تثبيت جميع المعدات الرئيسية والمساعد للضاغط على الزلاجة ، تعمل بسلاسة وموثوقة. إن التثبيت الكلي للزلاجة مريح لنقل وتركيب الضاغط	تم تصميم مكونات الماكينة بأكملها بعناية

شهادات براءات الاختراع

	A Piston Rod Thread Sleeve ZL 2017 2 1907021.7			جهاز دعم حلقة المكبس ZL 2018 2 0294776.2
	مكبس النطاق ZL 2017 2 190177.0 لضواغط متوازنة متماثلة			مقصورة مزدوجة قصيرة طويلة متكاملة ZL 2018 2 0294762.0

وصف الجهاز بأكمله

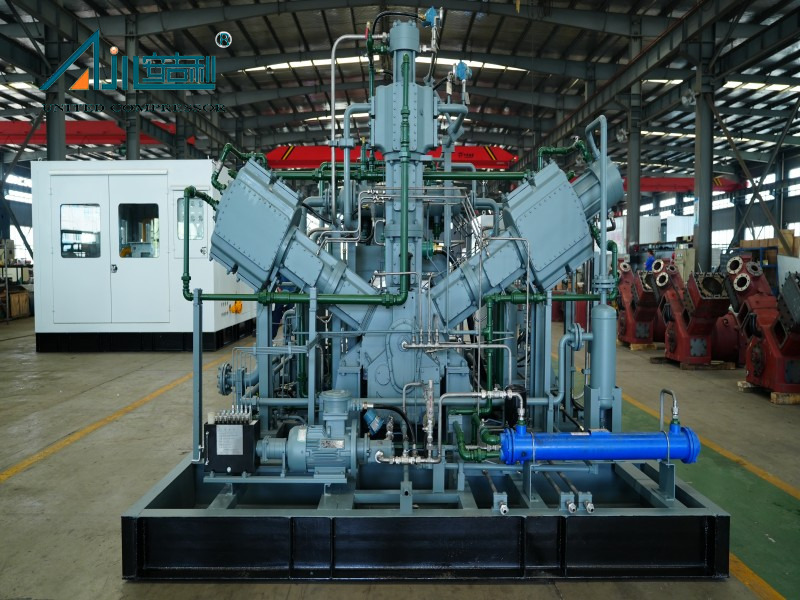

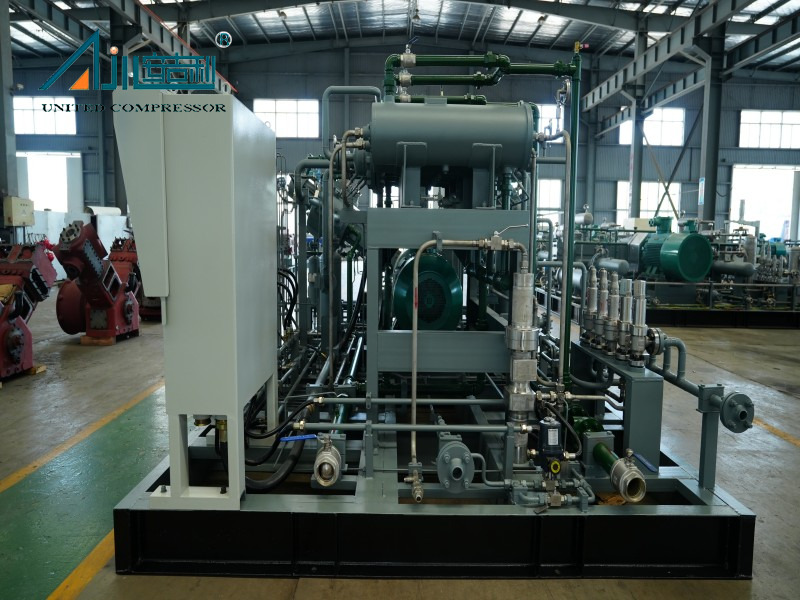

الضاغط في هذه الصورة هو منتج غير قياسي. يوفر المنتج حلولًا مستقلة مصممة لمتطلبات الاستخدام المحددة للعملاء (معدل التدفق/النقاء/الضغط ، وبيئة الاستخدام ، والغرض الرئيسي ، ومتطلبات العميل الخاصة) ، من التصميم إلى تخصيص المنتج.

• الشكل الهيكلي:  D-type/m-type/s-type/w-type/v-type/z-type

• طريقة التبريد:  تبريد الماء/تبريد الهواء/تبريد مختلط

• نموذج التثبيت:  نوع ثابت/محمول/مثبت/مقصورة/مقصورة

• وضع القيادة:  محرك المحرك/محرك الديزل البدء

• النقل: البحر/الهواء/الأرض

• التغليف:

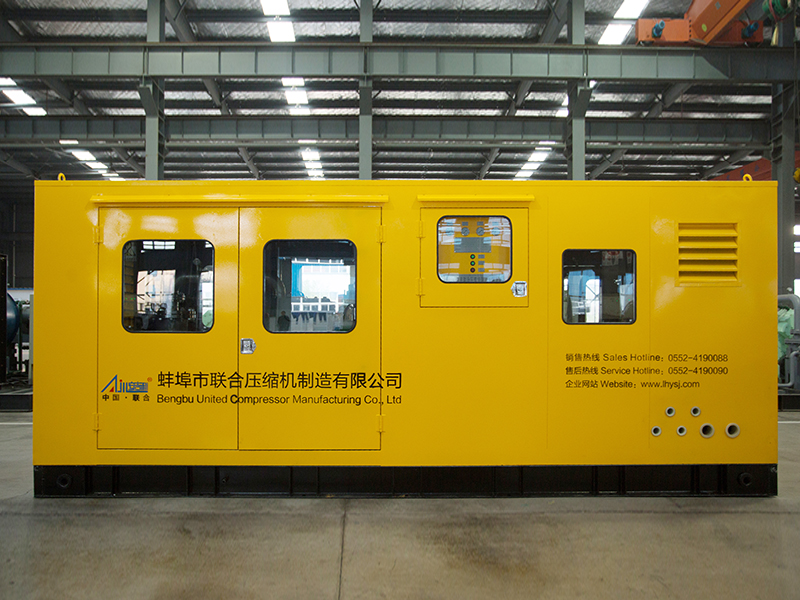

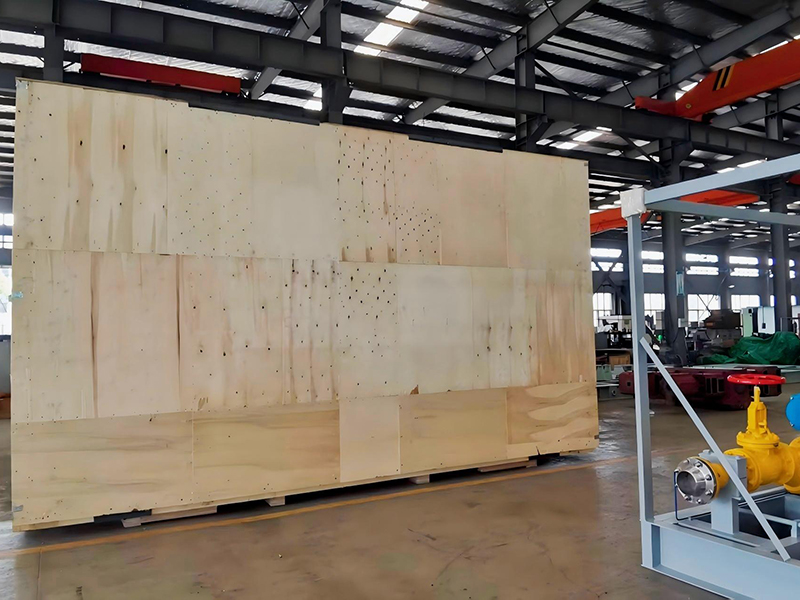

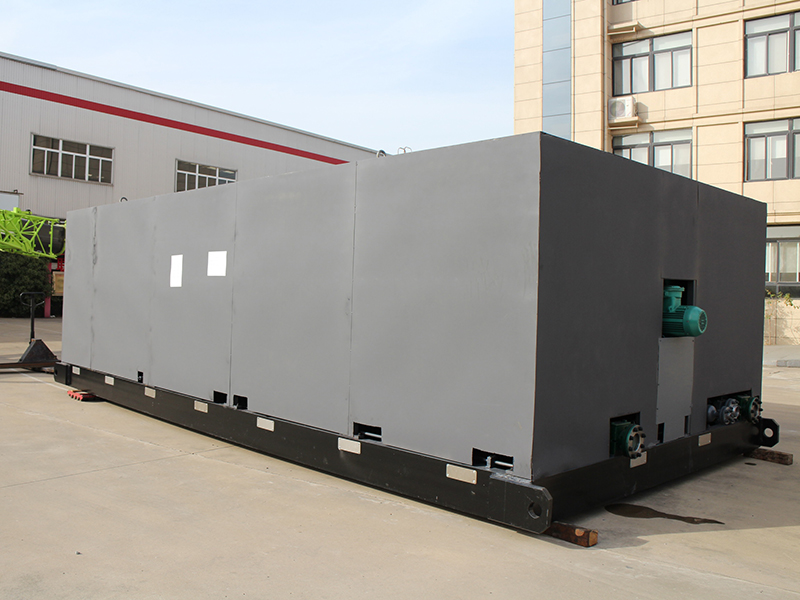

  المقصورة المعدنية	صندوق خشبي	مقصورة مقاومة للصوت

المعلمة الفنية

لا.	نموذج		واسطة	معدل التدفق (NM3/H)	ضغط العادم (mpa.g)	طاقة المحرك (KW)	طريقة التبريد	الأبعاد العامة (مم)	الأوزان (كغ)
1	DW-1.6/(8 ～ 12) -120		هيدروجين	800	12	160	تبريد الماء	5800 × 3000 × 2300	8500
2	DW-1.8/15-30		هيدروجين	1500	3.0	75	تبريد الماء	3200 × 3000 × 1850	5800

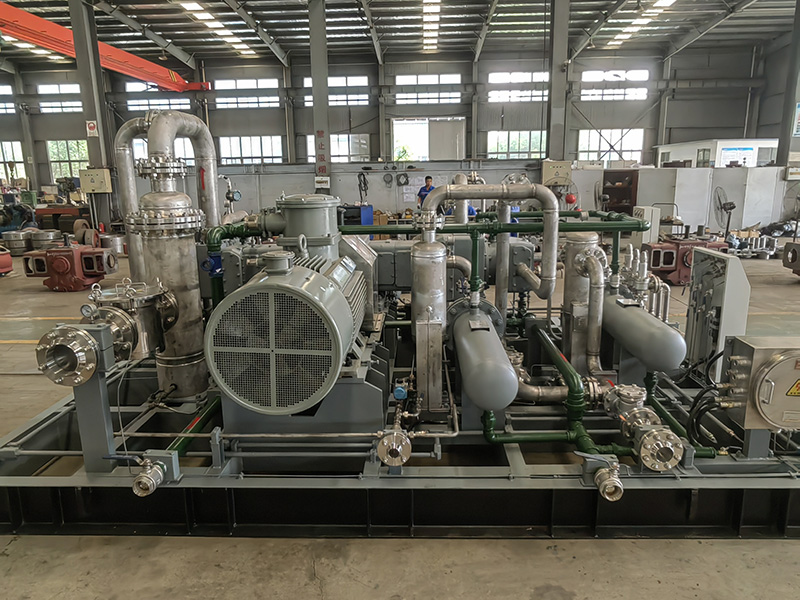

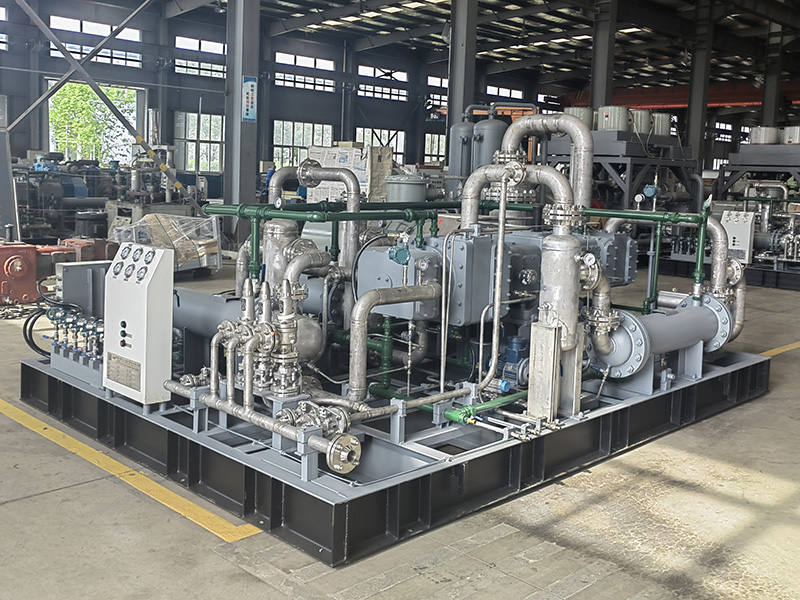

3	DW-6.74 (3.3) /0.7 (5 ～ 12) -12		هيدروجين	600	1.2	90	تبريد الماء	5000 × 3200 × 2100	8000
4	DW-17.9/(4 ～ 5) -6.5		هيدروجين	1270	0.65	132	تبريد الماء	3500 × 3000 × 2300	8000
5	DW-1.8/15-30		هيدروجين	1500	3.0	75	تبريد الماء	3200 × 3000 × 1850	5800
6	DW-9.55/0.03-16		هيدروجين	515	1.6	90	تبريد الماء	3500 × 3200 × 2500	6500
7	DW-96.5/（15 ～ 23）-（21 ~ 29）		هيدروجين	4500	2. 1 ～ 2.9	185	تبريد الماء	5000 × 3000 × 2500	12000
8	DW-48/（15 ～ 23）-（21 ~ 29）		هيدروجين	2642 ～ 4500	2. 1 ～ 2.9	55	تبريد الماء	4000 × 2700 × 2300	6000
9	D-0.57/16-200		هيدروجين	500	20	75	تبريد الماء	5800 × 3200 × 2350	9000
10	ZW-0. 18/15-22		هيدروجين	150	2.2	11	تبريد الماء	2200 × 1600 × 1700	2000
11	ZW-0.82/(6 ～ 8) -20		هيدروجين	300	2.0	22	تبريد الماء	2500 × 1500 × 1750	2000
12	W-3/0.1-150		هيدروجين	212	15	55	تبريد الماء	6000 × 2700 × 2100	15000
13	MW-7.7/9.8-40		هيدروجين	4200	4.0	355	تبريد الماء	7500 × 3600 × 2000	22000
14	MW-25.2/（1.5 ～ 1.7） -10		هيدروجين	3300	1.0	315	تبريد الماء	8000 × 3000 × 2200	20000
15	PW-0.6/(10 ～ 15) -30		هيدروجين	0 ~ 560	3.0	30	تبريد مختلط	2200 × 1800 × 1600	1800
16	PW-13.7/17-25		هيدروجين	820	2.5	30	تبريد مختلط	4000 × 2700 × 2300	6000
17	D-0.26/（28 ～ 31） -150		هيدروجين	400	15	45	تبريد مختلط	3800 × 3200 × 1950	4800
18	PW-13.7/17-25		هيدروجين	820	2.5	30	تبريد مختلط	4000 × 2700 × 2300	6000
19	VW-14.3/7		هيدروجين	750	0.7	110	تبريد مختلط	4800 × 2250 × 2100	8000
20	DW-7.6/（4 ～ 5.7） -6.5		هيدروجين	2000	0.65	55	تبريد مختلط	3500 × 3000 × 2300	6000

قضية المشروع

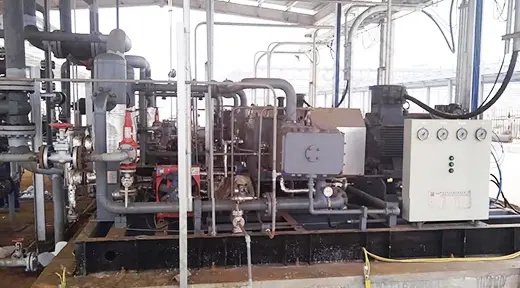

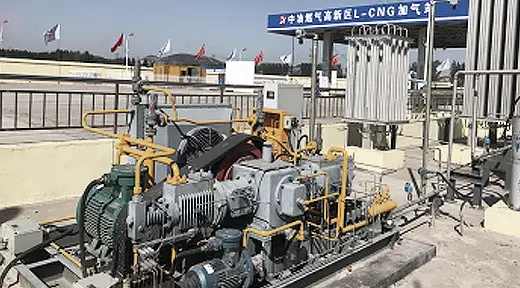

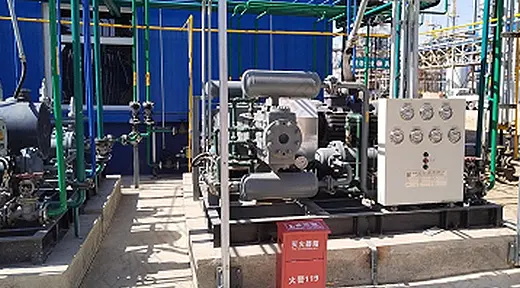

شراء جفاف الغربال الجزيئي ، وتجديد الجليكول الإيثيلين وجهاز الحقن ، وتزلج غاز الوقود في مجال غاز أكيموم	مشروع ضاغط Zaozhuang CNG لشركة Chengdu Shenliang Technology Co. ، Ltd.	Ningxia Zhongneng New Materials Engineering

التعليمات

ما هي الصناعات التي يمكن أن تستفيد من ضاغط الهيدروجين W-3/0.1-150؟

يستخدم هذا الضاغط على نطاق واسع في توليد طاقة الهيدروجين (ضغط الهيدروجين لإنتاج الكهرباء لخلايا الوقود) ، وتخزين الطاقة (تخزين الهيدروجين عالي الضغط لتثبيت الشبكة) ، وأنظمة التدفئة (توصيل الهيدروجين عند الضغوط المطلوبة) ، ومركبات خلايا الوقود (تزود الهيدروجين المضغوط لخلايا الوقود على متن الطائرة). كما يخدم مشاريع الطاقة المتجددة وخطوط معالجة الهيدروجين الصناعية.

ما الذي يجعل تصميم التشحيم الخالي من النفط مهمًا؟

لا يضمن التزييت الخالي من الزيت أي ضاغط زيت يلوث وسط الهيدروجين ، وهو أمر حيوي للحفاظ على نقاء الهيدروجين بنسبة 99 ٪+ -وهو متطلب صارم في خلايا الوقود ، وتصنيع أشباه الموصلات ، والتطبيقات الأخرى عالية النقاء. يلغي هذا التصميم الحاجة إلى أنظمة فصل الزيت ، مما يقلل من التعقيد التشغيلي والتكاليف.

لماذا تختار ضواغط الهيدروجين لدينا?

• مصممة لسلامة الهيدروجين وأداء الختم

• هندسة مخصصة على أساس متطلبات المشروع

• اختبار صارم للمصنع قبل الشحن

• الصانع من ذوي الخبرة مع مراجع التصدير

هل يمكن تخصيص الضاغط لمشاريع محددة؟

نعم. يوفر Bengbu United ضاغط تخصيص من شوط إلى النهاية ، من التصميم إلى الإنتاج ، استنادًا إلى متطلبات العميل مثل معدل التدفق (حتى 4500 نانومتر/ساعة للنماذج ذات الصلة) , (يتراوح من 0.65 ميجا باس إلى 20 ميجا باسكال) ، ودرجة حرارة التشغيل ، والظروف البيئية. تشمل الخيارات طرق التبريد المختلفة ، والأشكال الهيكلية ، والتعبئة (كبائن معدنية ، كبائن مقاومة للصوت) لتناسب احتياجات المشروع الفريدة.
