تم تصميم ضاغط VF -0.32/(30-200) -250 CNG ، الذي تم تصنيعه بواسطة Bengbu United Compressor-وهو مزود رائد في الصين لحلول الضغط الصناعي-لتوفير ضغط غاز طبيعي موثوق وعالي الكفاءة للتطبيقات الصناعية المتنوعة. تم تصميمه كضاغط المكبس المتبادل على أنه من النوع D (توازن متماثل) ، يدمج التكنولوجيا المتقدمة لتلبية متطلبات معالجة الغاز عالية الضغط ، مما يجعلها خيارًا أفضل لقطاعات الطاقة والتصنيع والمعالجة.
في جوهره ، يتميز ضاغط CNG هذا بسعة معالجة من 600 إلى 1800 نانومتر/ساعة ، مما يتيح له التعامل مع كميات كبيرة من الغاز الطبيعي بدقة. يعمل مع نطاق ضغط مدخل يتراوح بين 3-20 ميجا باسكال ويحقق ضغطًا تصريفًا قدره 25 ميجا باسكال ، مما يضمن أداء ثابتًا حتى في السيناريوهات عالية الطلب. مدعومًا بمحرك رئيسي 90 كيلو وات ، تقوم الوحدة بموازنة الطاقة وكفاءة الطاقة ، مما يقلل من التكاليف التشغيلية بمرور الوقت.
إلى جانب تعزيز خط أنابيب الغاز الطبيعي ، يجد VF-0.32/(30-200) -250 فائدة عبر صناعات متعددة: من عمليات المستحضرات الصيدلانية والخمر التي تتطلب تحريك الغاز الخاضع للرقابة ، إلى الضغط على الغاز في الصناعة الكيميائية ، وصناعة زجاجة صناعة المواد الغذائية ، وإزالة الغبار في صناعة الآلات. إن تصميمها المعياري والبناء القوي يجعله قابلاً للتكيف مع كل من البيئات التشغيلية القياسية والمخصصة ، بدعم من خبرة Bengbu United ضاغط في الحلول المصممة خصيصًا.
تم تصميم ضاغط VF-0.32/(30-200) -250 CNG لأداء الذروة ، مع التركيز على تقليل نفايات الطاقة. يزيل نظام التشحيم الخالي من النفط خطر التلوث المتوسط ، مما يضمن نقاء الغاز-وهو عامل حاسم للصناعات مثل معالجة الأغذية والمستحضرات الصيدلانية. يقلل تصميم التوازن المتماثل الاهتزاز والضوضاء ، ويعزز الاستقرار التشغيلي وتوسيع عمر المعدات. مع وجود عدد أقل من الأجزاء الضعيفة ، يتم تقليل احتياجات الصيانة ، مما يقلل من التوقف عن العمل والتكاليف طويلة الأجل.
مزود بدرجة عالية من الأتمتة ، تبسيط هذا الضاغط ، مما يقلل من الحاجة إلى الرقابة اليدوية المستمرة. تتيح عناصر التحكم البديهية المراقبة السهلة للمعلمات الرئيسية مثل الضغط ودرجة الحرارة ومعدل التدفق ، مما يضمن أن يعالج المشغلون أي مشكلات بسرعة. يعطي تصميم الوحدة الأولوية لسهولة الصيانة ، مع المكونات التي يمكن الوصول إليها ونقاط خدمة واضحة ، مما يجعل الفحوصات الروتينية والإصلاحات مباشرة.

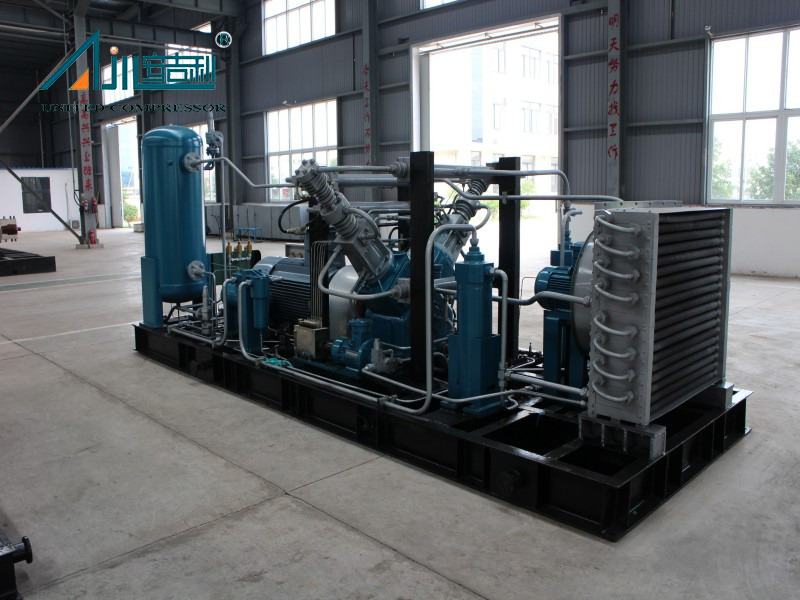

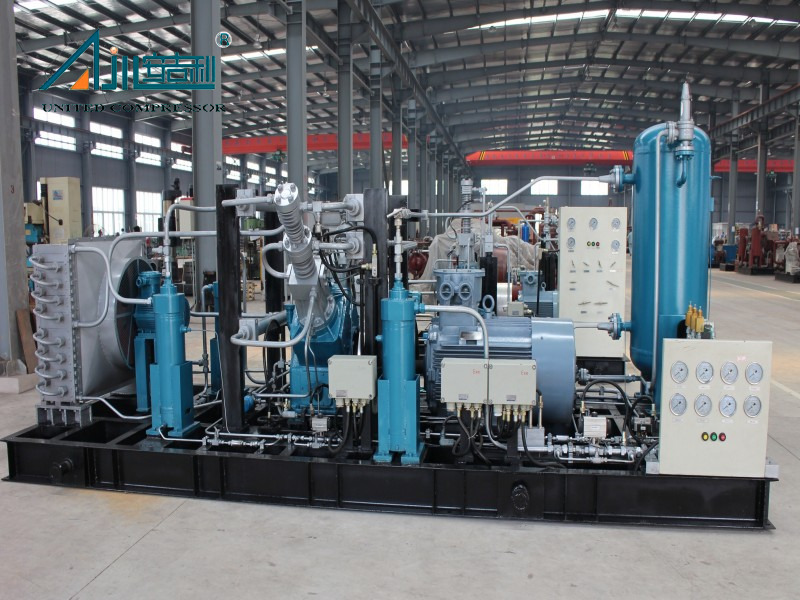

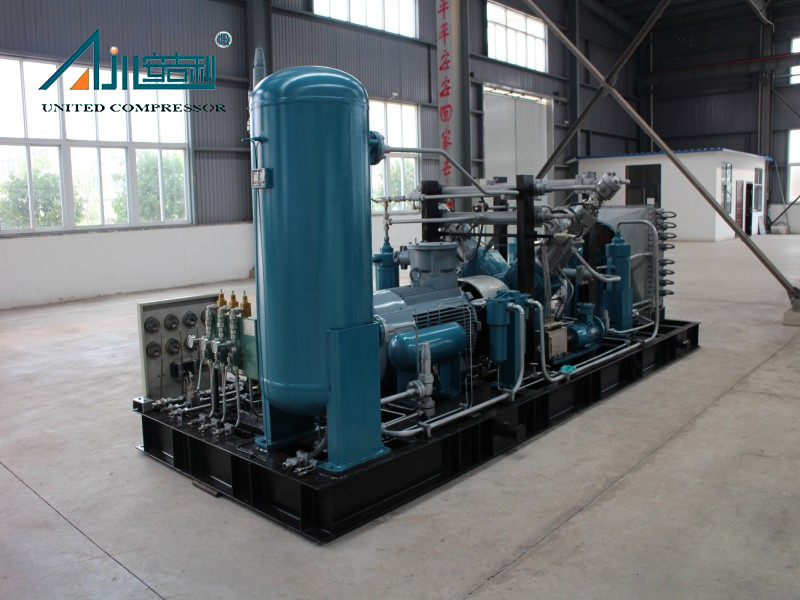

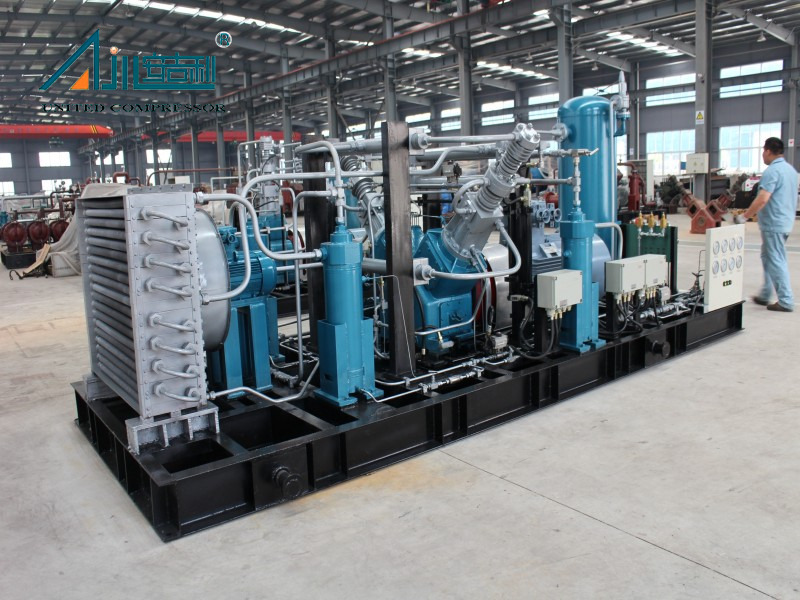

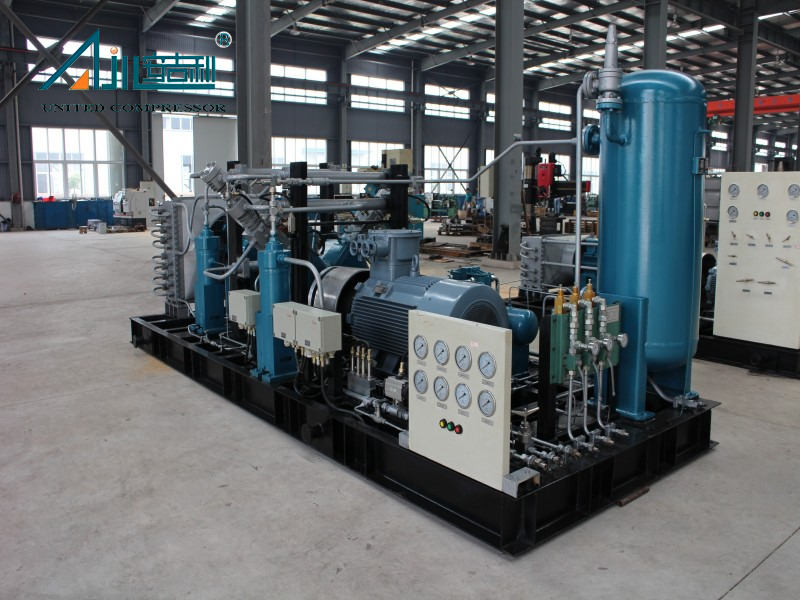

الميزة البارزة هي التكوين المدمج المثبت على Skid ، حيث يتم تثبيت جميع المعدات الرئيسية والمساعد مسبقًا على مزلقة واحدة. هذا التصميم يبسط النقل والتركيب في الموقع وإعداده ، مما يقلل من الجداول الزمنية للمشروع. الأبعاد الإجمالية المدمجة التي تبلغ حوالي 6500 × 2200 × 2200 مم والوزن من حوالي 6.5T تعزز ملاءمها لكل من التطبيقات الثابتة والمتنقلة ، بما في ذلك المواقع البعيدة أو المقيدة بالفضاء.
ينعكس التزام Bengbu United Laxpressor بالابتكار في المكونات الحاصلة على براءة اختراع الضاغط ، مثل جهاز دعم Biston Rod Thread (ZL 2017 2 1907021.7) , جهاز دعم مكبس الدعم (ZL 2018 2 0294776.2) ، وجهاز Compressor Piston المتوازن المتماثل (ZL 2017 2 19017.0 . هذه براءات الاختراع تضمن الأداء المتفوق والمتانة. توفر علبة المرافق ، المصنوعة من الحديد الزهر الرمادي عالي الجودة ، دعمًا قويًا للأجزاء المتحركة ، في حين أن هيكل الجسم الأوسط المزدوج يمنع الزيت من دخول الأسطوانة ، مع الحفاظ على نقاء متوسطة.
منطقة التطبيق
يستخدم بشكل أساسي لتعزيز ونقل الغاز الطبيعي الذي يتدفق إلى شبكة خطوط الأنابيب ، ويمكن استخدامه أيضًا للتحرك في الصناعات الصيدلانية والخمير ، ونقل الغازات المضغوطة في صناعة المواد الكيميائية ، وضرب القلاع في صناعة المواد الغذائية ، وإزالة الأجزاء في صناعة الآلات.
تسليط الضوء على المزايا
 |  |  |  |
| يتمتع بكفاءة عالية وموثوقية قوية ودرجة عالية من الأتمتة ؛ | أجزاء أقل ضعفا ، انخفاض الاهتزاز ، ضوضاء منخفضة ، وسهولة التشغيل والصيانة | يتم تثبيت جميع المعدات الرئيسية والمساعد للضاغط على الزلاجة ، تعمل بسلاسة وموثوقة. إن التثبيت الكلي للزلاجة مريح لنقل وتركيب الضاغط | تم تصميم مكونات الماكينة بأكملها بعناية |
شهادات براءات الاختراع
 | A Piston Rod Thread Sleeve ZL 2017 2 1907021.7 | | جهاز دعم حلقة المكبس ZL 2018 2 0294776.2 | |
| مكبس النطاق ZL 2017 2 190177.0 لضواغط متوازنة متماثلة | | مقصورة مزدوجة قصيرة طويلة متكاملة ZL 2018 2 0294762.0 |
وصف الجهاز بأكمله
يتبنى الضاغط من النوع D (نوع التوازن المتماثل) ، والتشحيم المبرد بالمياه ، والتشحيم الخالي من الزيت ، ونوع المكبس المتبادل ، وضغط من مرحلتين من صفوف من الصفوف ، ويتم توفير الوحدة بأكملها بطريقة معيارية.
علبة مرافق الضاغط مصنوعة من الحديد الزهر الرمادي ولديها أربعة ثقوب بأقطار مختلفة لتثبيت الشرائح المتقاطعة والمحامل والمقاعد المحمولة. يمكن للجزء السفلي من علبة المرافق تخزين زيت التشحيم للضاغط للتشحيم ؛ يحتوي السطح العلوي من علبة المرافق على واجهة لتثبيت لوحة تغطية مدخل الوقود (منفذ التنفس) ؛ بالإضافة إلى ذلك ، تحتوي علبة المرافق أيضًا على واجهات احتياطية مثل ميناء تصريف الزيت ، ومنفذ مراقبة مقياس الزيت ، ومنفذ حقن زيت المقعد ، ومنفذ قياس درجة حرارة زيت التثبيت. تم توصيل منفذ تصريف النفط في علبة المرافق إلى الخارج من المقصورة ومجهز بصمام كرة يدوي لتصريف الزيت من علبة المرافق.
الجسم الأوسط للضاغط هو بنية جسم متوسطة مزدوجة ، مما يضمن أن مساحة الجسم الأوسط أكبر من ضربة واحدة ، مما يمنع زيت الضاغط من دخول الأسطوانة من علبة المرافق ، مما يضمن أن زيت الضاغط لا يلوث الوسط. مادة أسطوانة الضاغط هي الحديد الزهر الرمادي/الصلب المزور ، وتتبنى تصميم تزييت خالٍ من الزيت ، والذي لا يتطلب تزييتًا من الزيت. مادة رأس الأسطوانة هي من الحديد الزهر الرمادي/الصلب المزور ، ويتم ترتيب صمامات الهواء محوريًا على رأس الأسطوانة.
 |  |

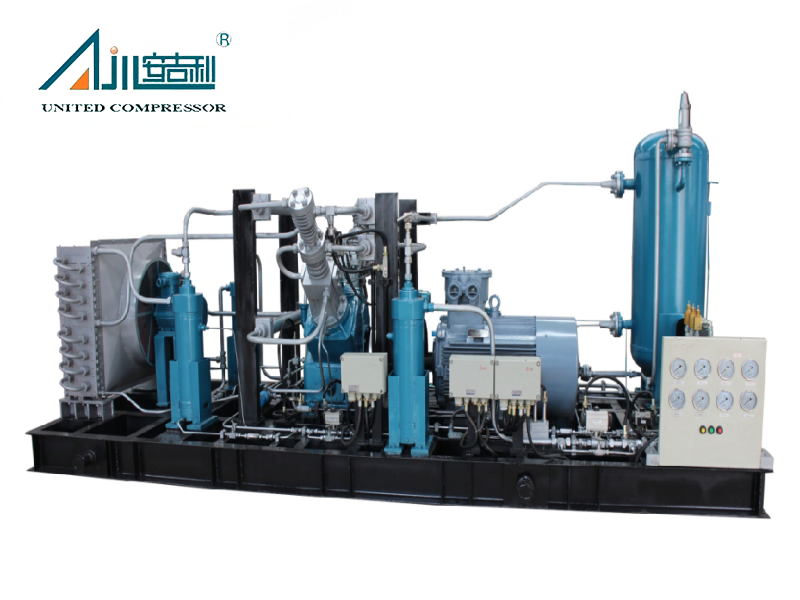

الضاغط في هذه الصورة هو منتج غير قياسي. يوفر المنتج حلولًا مستقلة مصممة لمتطلبات الاستخدام المحددة للعملاء (معدل التدفق/النقاء/الضغط ، وبيئة الاستخدام ، والغرض الرئيسي ، ومتطلبات العميل الخاصة) ، من التصميم إلى تخصيص المنتج.
الشكل الهيكلي: D-type/m-type/s-type/w-type/v-type/z-type
طريقة التبريد: تبريد الماء/تبريد الهواء/تبريد مختلط
نموذج التثبيت: نوع ثابت/محمول/مثبت/مقصورة/مقصورة
وضع القيادة: محرك المحرك/محرك الديزل البدء
النقل: البحر/الهواء/الأرض
التغليف:
 |  |  |
| المقصورة المعدنية | صندوق خشبي | مقصورة مقاومة للصوت |
قضية المشروع
 |  |  |
| Lanzhou Petrochemical Company 240000 Tonsyear Restoration Ethylene Production Projec | حقل زيت آذان في جنوب كازاخستان | شراء جفاف الغربال الجزيئي ، وتجديد الجليكول الإيثيلين وجهاز الحقن ، وتزلج غاز الوقود في مجال غاز أكيموم |
المعلمة الفنية
| لا. | نموذج | واسطة | معدل التدفق (NM3/H) | ضغط العادم MPA （G) | طاقة المحرك (KW) | طريقة التبريد | الأبعاد العامة (مم) | الأوزان (كغ) |
| 1 | VF （D） -0.32/(30-200) -250 | الغاز الطبيعي | 1500 | 25 | 75 | مبرد بالهواء | 5538*2350*2438 | 9.5 |
| 2 | VF (D) -0.26/(30-200) -250 | الغاز الطبيعي | 1000 | 25 | 55 | 5538*2350*2438 | 9.5 | |
| 3 | ZFD-0. 1/(30-200) -250 | الغاز الطبيعي | 500 | 25 | 37 | 6500*2350*2450 | 5.5 | |
| 4 | DFD-3 [0.28]/(2-4) [25-200] -250 | الغاز الطبيعي | 1300 | 25 | 75 | 4050*3450*2100 | 12.5 | |
| 5 | MF-4/(7-11) -250 | الغاز الطبيعي | 1900-2880 | ~ | 355 | تبريد الهواء أو تبريد الماء | 6250*3200*3400 | 18 |
| 6 | DF-2/(10-15) -250 | الغاز الطبيعي | 1320-1920 | ~ | 250 | 6000*3200*3400 | 16 | |
| 7 | MF-3.2/(8-16) -250 | الغاز الطبيعي | 1700-3260 | ~ | 355 | 6250*3200*3400 | 18 | |
| 8 | MF-2.5/(14-25) -250 | الغاز الطبيعي | 2250-3900 | ~ | 355 | 6450*3200*3400 | 20 | |
| 9 | DF-1.55/(15-25) -250 | الغاز الطبيعي | 1500-2400 | ~ | 280 | 600*3200*3400 | 16 | |
| 10 | DF-1.45/(20-35) -250 | الغاز الطبيعي | 1800-3100 | ~ | 280 | 6050*3200*3400 | 16 | |
| 11 | MF-2/(20-30) -250 | الغاز الطبيعي | 2500-3700 | ~ | 355 | 6250*3200*3400 | 20 | |
| 12 | MF-1.8/(25-40) -250 | الغاز الطبيعي | 2800-4400 | ~ | 355 | 6250*3200*3400 | 18 | |
| 13 | MF-1.35/(30-45) -250 | الغاز الطبيعي | 2500-3700 | ~ | 315 | 6000*3200*3400 | 18 | |
| 14 | DF-1.3/(8-16) -250 | الغاز الطبيعي | 700-1320 | ~ | 160 | 6000*3200*3400 | 18 | |
| 15 | MF-1.5/(40-60) -250 | الغاز الطبيعي | 3700-5500 | ~ | 355 | 6250*3200*3400 | 16 | |
| 16 | MF-1.3/(50-85) -250 | الغاز الطبيعي | 3900-6700 | ~ | 355 | 6250*3200*3400 | 18 | |
| 17 | W-5.6/0.5-250 | الغاز الطبيعي | 500 | 25 | 160 | تبريد الماء | 5000*2300*2200 | 12 |
| 18 | DF-4.7/(1.5-2) -250 | الغاز الطبيعي | 700-840 | 25 | 185 | مبرد بالهواء | 6000*3200*3400 | 16 |
| 19 | W-3.6/(1.5-3) -250 | الغاز الطبيعي | 540-860 | 25 | 160 | تبريد الماء | 6200*2200*2200 | 12 |
| 20 | DF-3.85/(2-4) -250 | الغاز الطبيعي | 690-1150 | 25 | 185 | تبريد الهواء أو تبريد الماء | 6000*3200*3400 | 16 |
| 21 | MF-5/(2-4) -250 | الغاز الطبيعي | 900-1500 | 25 | 280 | 6250*3200*3400 | 18 | |
| 22 | MF-7.2/(3-4) -250 | الغاز الطبيعي | 1700-2160 | 25 | 355 | 6800*3200*3400 | 20 | |
| 23 | DF-2.86/(2-6) -250 | الغاز الطبيعي | 510 ~ 1200 | 25 | 185 | 6000*3200*3400 | 16 | |
| 24 | MF-4/(5-8) -250 | الغاز الطبيعي | 1400-2150 | 25 | 315 | 6250*3200*3400 | 18 | |
| 25 | DF-1.95/(6-12) -250 | الغاز الطبيعي | 820-1520 | 25 | 220 | 6000*3200*3400 | 16 | |
| 26 | DF-1.6/(8-16) -250 | الغاز الطبيعي | 860-1630 | 25 | 220 | 6000*3200*3400 | 16 | |
| 27 | DF-0.58/(15-25) -250 | الغاز الطبيعي | 550-900 | 25 | 90 | مبرد بالهواء | 6000*3200*3400 | 16 |
قضية المشروع
 |  |  |
| مشروع ضاغط Zaozhuang CNG لشركة Chengdu Shenliang Technology Co. ، Ltd. | شركة بكين هونغك تشينغنغ للتكنولوجيا المحدودة | Lanzhou Petrochemical Company 240000 Tonsyear Restoration Ethylene Production Projec |
هذا الضاغط متعدد الاستخدامات عبر القطاعات. يستخدم في المقام الأول لتعزيز ونقل الغاز الطبيعي لخط الأنابيب ، ولكنه يتفوق أيضًا في التحريك الصيدلاني والخمر ، والضغط على الغاز الكيميائي ، وضرب زجاجة صناعة المواد الغذائية ، وإزالة الغبار جزء من الآلات. تصميمه الخالي من النفط يجعله مثاليًا للتطبيقات التي تتطلب نقاء الغاز العالي.
نعم. يقدم Bengbu United ضاغط مخصص حلولًا مصممة على أساس متطلبات العملاء ، بما في ذلك معدل التدفق (600-1800 نانومتر/ساعة) ، والضغط (مدخل 3-20 ميجا باسكال ، وتفريغ 25 MPa.g ) ، والبيئة التشغيلية ، والاستخدام المقصود. تشمل التخصيصات النماذج الهيكلية (نوع D ، من النوع M ، S-type ، إلخ) ، طرق التبريد (تبريد المياه ، تبريد الهواء) ، أنواع التثبيت (الثابتة ، المحمولة ، مثبتة على الانزلاق) ، وأوضاع محرك (محرك أو محرك ديزل).
يستخدم VF-0.32/(30-200) -250 نظامًا مبردًا بالمياه كمعيار ، مما يضمن تبديد حرارة فعال أثناء تشغيل الضغط العالي. بالنسبة للمواقع ذات القيود المحددة ، تتوفر خيارات تبريد مبدئية ومختلطة ، مما يوفر المرونة لمطابقة الظروف البيئية المتنوعة.
