ملخص

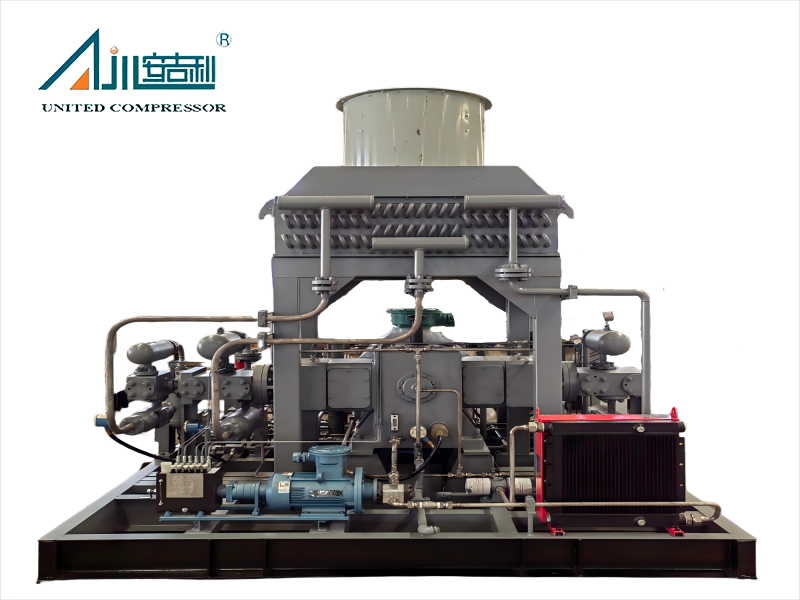

يعد ضاغط CNG DF-0.45/(8-10) -250 منتجًا عالي الأداء من Bengbu United Compressor Manufacturing Co., Ltd. ، وهي مؤسسة تم إعادة هيكلة من مصنع Bengbu الضاغط السابق في مصنع North Factory مع أكثر من 50 عامًا من تجربة التصميم والتصنيع. يتخصص في تعزيز CNG ونقله ، ويعمل هذا الضاغط بمثابة 'Heart ' لمحطات ملء CNG ، والوقوف على أدائه الموثوق والسلام والقدرة على التكيف.
تم تصميمه للتعامل مع CNG مع مكونات محددة (CH₄ 96 ٪ ، CO₂ 3 ٪ ، H₂S <21ppm ، محتوى الرطوبة 500-1000ppm) ، فإنه يقدم تدفق حجم رمزي قدره 0.45 متر مكعب/دقيقة (200 نانومتر/ساعة في 0.9MPa ، مع تدفق تصميم 0.35 متر مكعب/دقيقة). مع ضغط مدخل قدره 0.8 ~ 1.0 MPa.g (نقطة التصميم: 0.9 MPa.g) وضغط العادم البالغ 25.0 ميجا باسكال ، يضمن تدفق CNG مستقر حتى في سيناريوهات الطلب المختلفة. مدعومًا بمحرك غير متزامن من ثلاثة مراحل 45 كيلو واط (طراز YBX3-280M-8) ، توازن الوحدة في إخراج الطاقة وكفاءة الطاقة. بنية مثبتة على الزلاجات المدمجة (الأبعاد التقريبية: 5500 × 3200 × 2700 مم ، الوزن: ~ 6t) يسهل التثبيت المرن في محطات ملء الغاز الطبيعي المضغوط والإعدادات الصناعية المرتبطة بالغاز الطبيعي.
إلى جانب تطبيقات محطة تعبئة CNG ، يدعم هذا الضاغط سيناريوهات متنوعة من خلال قدراتها الموثوقة في التعامل مع الغاز: استخراج غاز أنابيب الغاز الطبيعي ، واستعادة الغاز القابلة للاحتراق ، والتحريك في الصناعات الصيدلانية وتصنيع الأطراف في مجال صناعة الغازات. إن القدرة على التكيف والأداء العالي تجعلها خيارًا موثوقًا باحتياجات معالجة CNG القياسية والمتخصصة.
سمات
التصميم الهيكلي المتقدم
يتبنى DF-0.45/(8-10) -250 هيكلًا متوازنًا متماثلًا من النوع D ، جنبًا إلى جنب مع تبريد الهواء الطبيعي للأسطوانات وتبريد الهواء القسري للماكينة بأكملها ، بالإضافة إلى تصميم تزييت منخفضة الزيت. يمنع هذا التصميم زيت الضاغط المفرط من دخول الأسطوانة-المجهزة بمزيل زيت عالي الكفاءة مثبت على ما بعد الكفاءة ، يمكن التحكم في محتوى زيت الغاز عند 8 جزء في المليون (0.5 رطل/MMSCF ، وهو معيار معترف به عالميًا) ، مما يضمن نقاء CNG المعالج. إن آلية المكبس المتبادلة مع ضغط تفاضلي من صفوف من الصفوف المكونة من 3 مراحل يعزز كفاءة الضغط ، في حين أن التكامل المثبت على التزلج (جميع المعدات الرئيسية والإضافية على قاعدة واحدة) يبسط التجميع والتكامل في الموقع.
تتميز علبة المرافق ، المصنوعة من الحديد الزهر HT250 ، واجهات للتشحيم ، وصرف الزيت ، ومراقبة درجة الحرارة ، وضمان التشغيل السلس وسهولة الصيانة. يستخدم سطح الأسطوانة عالي الضغط تقنية نيترنج الأيونية لزيادة الصلابة ، مما يقلل من ارتداء التجويف الداخلي ؛ بالإضافة إلى ذلك ، تم تجهيز مكونات المكبس مع حلقات دليل بلاستيكية معدنية أو هندسية وهيكل محاذاة ذاتي المستوى ، وضمان حركة خطية دقيقة لأجزاء المكبس وتقليل التسرب.
كفاءة عالية وموثوقية
مجهز بمكونات دقيقة مصنوعة من مواد عالية الجودة (على سبيل المثال ، العمود المرفقي: 45#، قضيب التوصيل: 40Cr ، أسطوانات ثلاث مراحل: 40Cr ، حلقات/تعبئة/تعبئة مكبس: PEEK) ، يتميز الضاغط بكفاءة عالية واستقرار تشغيلي قوي. يحتوي على عدد أقل من الأجزاء - أجزاء مفتاحية مثل حلقات المكبس والتعبئة والصمامات لا تقل عن 6000 ساعة ، في حين أن المكونات الرئيسية مثل محامل القضبان والأعمدة المرفوعة تستمر ما لا يقل عن 30000 ساعة - تردد وتيرة الصيانة وتكاليف التشغيل.
يقلل نظام التحكم الآلي (Siemens S7-200 PLC + Weinview 7 بوصة الشاشة اللمسة) من التدخل اليدوي ، مما يقلل من الخطأ البشري وتحسين تناسق سير العمل. معدل التسرب الخارجي للوحدة ينخفض إلى 0.02 ٪ ~ 0.03 ٪ من حجم إمدادات الغاز (بفضل مواد التعبئة عالية الأداء) ، ويستخدم المعجبين بقطر كبير القطر المنخفض للتبريد لتقليل الضوضاء ، مما يجعله مناسبًا لكل من المناطق الصناعية والمناطق ذات المتطلبات الأساسية للضوضاء. سواء كان يعمل عند الحمل الكامل أو الظروف المتغيرة ، يحافظ الضاغط على أداء ثابت ، مما يضمن إمدادات الغاز الغاز الحيوي دون انقطاع.
حلول قابلة للتخصيص
الاعتراف بالاحتياجات الصناعية المتنوعة ، يوفر DF-0.45/(8-10) -250 تخصيصًا مستهدفًا. يمكن للعملاء اختيار درجات زيوت التشحيم بناءً على درجة الحرارة المحيطة: L-DAB150 لدرجات حرارة أعلى من 5 ℃ و L-DAB100 لدرجات حرارة أقل من 5 ℃ ، والتكيف مع ظروف المناخ المختلفة.
تتوفر تعديلات محرك الأقراص والتحكم أيضًا: يدعم المحرك الرئيسي بداية ناعمة (عبر بداية ناعمة) لتجنب التأثير الحالي ، وتحتفظ خزانة التحكم بواجهة اتصال RS485 مع بروتوكول Modbus-RTU ، مما يتيح الاتصال بنظام DCS الخاص بالمستخدم للمراقبة عن بُعد. بالإضافة إلى ذلك ، يمكن تخصيص التغليف والعلامات-يمكن تخصيص المستندات المنتهية ولايته ، والرسومات ، واللوحات ، وواجهات PLC مع اسم الشركة وشعارها المحدد من قبل المستخدم ؛ تستخدم لوحات المعدات 304 من الفولاذ المقاوم للصدأ مع وضع العلامات الإنجليزية (لكل رسومات مقدمة من المستخدم).
التكنولوجيا الحاصلة على براءة اختراع وبناء الجودة
ينعكس التزام Bengbu United Laxpressor بالابتكار في المكونات الحاصلة على براءة اختراع الضاغط ، مثل جهاز دعم Biston Rod Thread (ZL 2017 2 1907021.7) , جهاز دعم مكبس الدعم (ZL 2018 2 0294776.2) ، وجهاز Compressor Piston المتوازن المتماثل (ZL 2017 2 19017.0 . هذه براءات الاختراع تضمن الأداء المتفوق والمتانة. توفر علبة المرافق ، المصنوعة من الحديد الزهر الرمادي عالي الجودة ، دعمًا قويًا للأجزاء المتحركة ، في حين أن هيكل الجسم الأوسط المزدوج يمنع الزيت من دخول الأسطوانة ، مع الحفاظ على نقاء متوسطة.
منطقة التطبيق
يتم استخدامه بشكل رئيسي لتعزيز ضغط الغاز الطبيعي ليتم دمجه في شبكة خطوط الأنابيب للنقل (بما في ذلك استخراج الغاز من أنابيب الغاز الطبيعي واستعادة الغاز القابل للاحتراق من أجل التعليب). يمكن أيضًا تطبيقه في السيناريوهات التالية:
التحريض في الصناعات الصيدلانية والخمير ؛
نقل الغازات المضغوطة في الصناعة الكيميائية ؛
تفجير صب لصنع الزجاجة في صناعة المواد الغذائية ؛
إزالة الغبار لقطع الغيار في صناعة تصنيع الآلات.
تسليط الضوء على المزايا
 |  |  |  |
| يتمتع بكفاءة عالية وموثوقية قوية ودرجة عالية من الأتمتة ؛ | أجزاء أقل ضعفا ، انخفاض الاهتزاز ، ضوضاء منخفضة ، وسهولة التشغيل والصيانة | يتم تثبيت جميع المعدات الرئيسية والمساعد للضاغط على الزلاجة ، تعمل بسلاسة وموثوقة. إن التثبيت الكلي للزلاجة مريح لنقل وتركيب الضاغط | تم تصميم مكونات الماكينة بأكملها بعناية |
شهادات براءات الاختراع
 | A Piston Rod Thread Sleeve ZL 2017 2 1907021.7 |
| | جهاز دعم حلقة المكبس ZL 2018 2 0294776.2 |
| مكبس النطاق ZL 2017 2 190177.0 لضواغط متوازنة متماثلة |
| | مقصورة مزدوجة قصيرة طويلة متكاملة ZL 2018 2 0294762.0 |

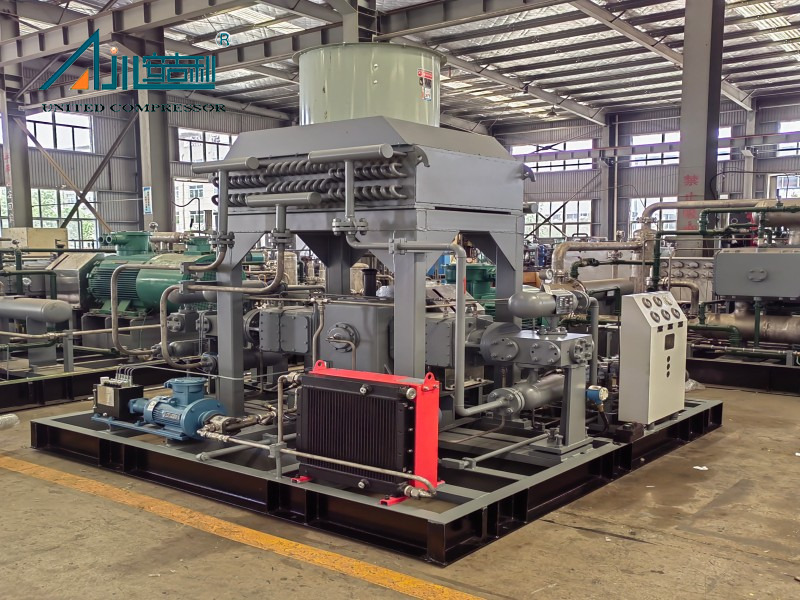

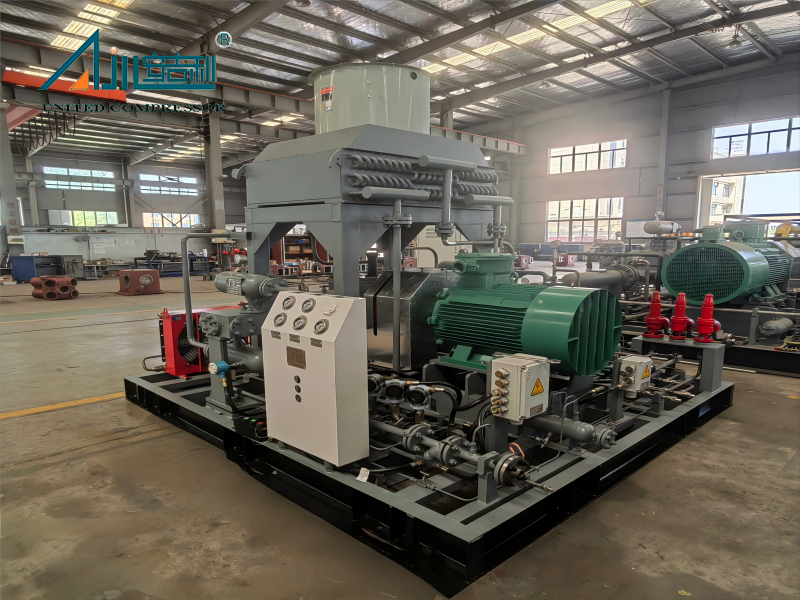

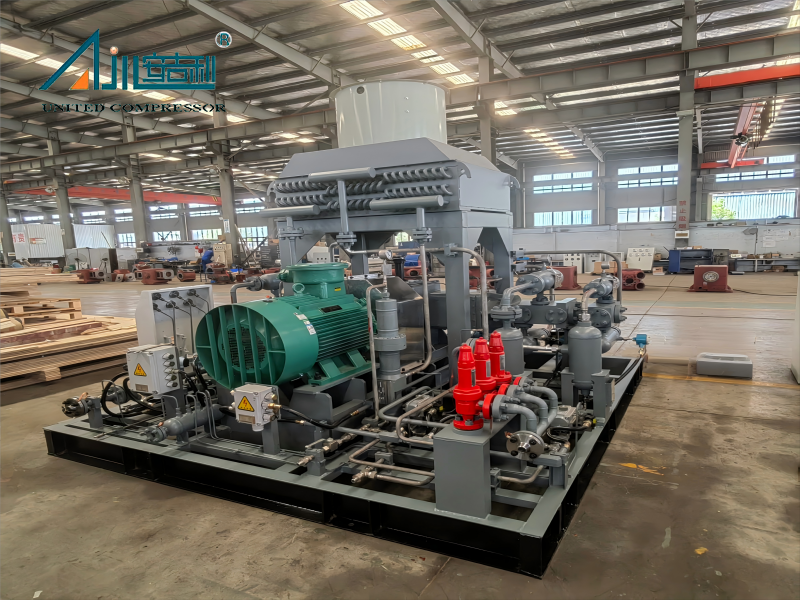

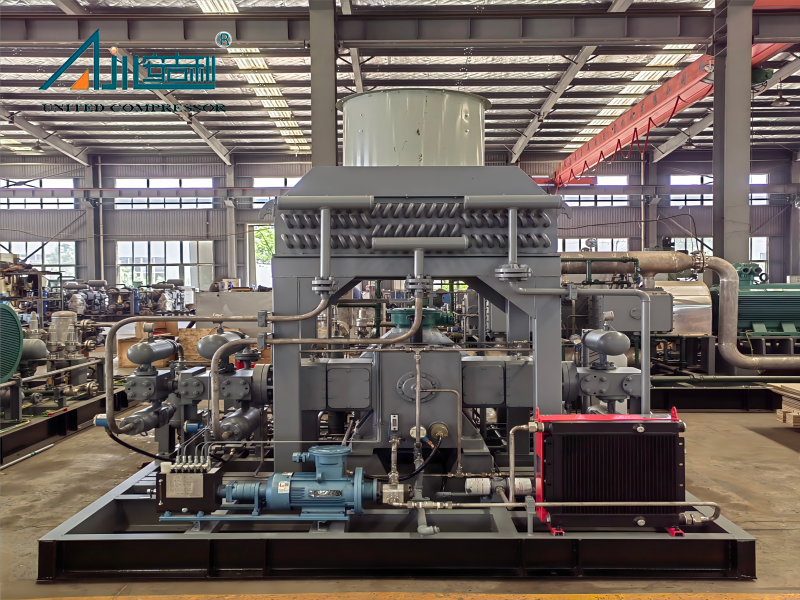

يعتمد ضاغط DF-0.45/(8-10) -250 -250 CNG ضاغط D (نوع التوازن المتماثل) ، ومبرد بالهواء (التبريد الطبيعي الأسطوانة + الماكينة الكاملة تبريد الهواء القسري) ، وتشحيم منخفضة الزيت ، وتشكيل التاميل على أساس كل شيء. إطار قاعدة مشتركة).
علبة مرافق الضاغط مصنوعة من الحديد الزهر الرمادي HT250 ، والذي يوفر دعمًا مستقرًا لمكونات الإرسال. وهي مجهزة بواجهات تطابق دليل Crosshead ، وتحمل ، ومقعد تحمل لضمان التثبيت الدقيق وتشغيل الأجزاء المتحركة. يمكن للجزء السفلي من علبة المرافق تخزين زيت التشحيم ، والذي يتم استخدامه لتشحيم الضغط من الأجزاء المتحركة الميكانيكية مثل العمود المرفقي ، وربط قضيب ، و Crosshead عبر مضخة زيت التروس. يتم تكوين علبة المرافق أيضًا بواجهات وظيفية متعددة: تغطية حشو الزيت (منفذ التنفس) على السطح العلوي ، ومنفذ تصريف الزيت ، ومنفذ مراقبة قياس مستوى الزيت ، ومنفذ حقن زيت المقعد المحمل ، ومنفذ قياس درجة حرارة الزيت على الجانب. يتم توصيل منفذ تصريف الزيت في علبة المرافق بخزان مياه صرف صحي مركزي داخل الوحدة ، ويتحقق التفريغ الخارجي لزيت النفايات من خلال خط الأنابيب الخارجي للمستخدم المتصلة بخزان مياه الصرف الصحي.
يتبنى الضاغط تصميمًا هيكليًا معقولًا لتجنب التلوث المتوسط: تستخدم الأسطوانة والتعبئة بنية تزييت منخفضة الزيت ، مع مزيل زيت عالي الكفاءة مثبتة بعد مراقبة محتوى زيت الغاز عند 8 جزء في المليون (0.5 رطل/MMSCF ، وهو معيار معترف به عالميًا) ؛ وفي الوقت نفسه ، تم تجهيز مكونات المكبس في كل مرحلة بحلقات دليل بلاستيكية معدنية أو هندسية وهيكل محاذاة ذاتي المستوى لضمان الحركة الخطية الدقيقة لقضيب المكبس ، مما يقلل من خطر تزييت الزيت الذي يدخل الاسطوانة. إن مادة الأسطوانات الأولى والثانية للضاغط هي الحديد الدكتايل QT600-3 ، وتكون الأسطوانات في المرحلة الثالثة والرابعة من 40Cr (مع علاج نيترنج الأيوني على السطح لتحسين الصلابة وارتداء مقاومة) ؛ مادة رأس الأسطوانة هي 40Cr. صمامات الهواء مصنوعة من الفولاذ المقاوم للصدأ عالي الجودة (مقعد الصمام: 3CR13 ، لوحة الصمام: نظرة خاطفة ، لوحة الربيع: 3CR13) ويتم ترتيبها بطريقة تلبي متطلبات تدفق الغاز لعملية ضغط 3 مراحل ، مما يضمن تناول الغاز الملساء والعادم.
 |  |

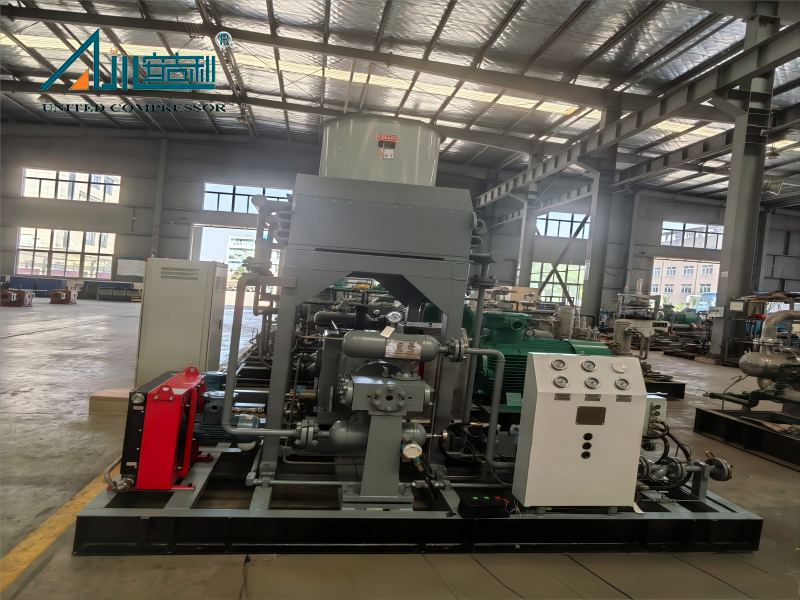

الضاغط في هذه الصورة هو منتج غير قياسي. يوفر المنتج حلولًا مستقلة مصممة لمتطلبات الاستخدام المحددة للعملاء (معدل التدفق/النقاء/الضغط ، وبيئة الاستخدام ، والغرض الرئيسي ، ومتطلبات العميل الخاصة) ، من التصميم إلى تخصيص المنتج.
الشكل الهيكلي: D-type/m-type/s-type/w-type/v-type/z-type
طريقة التبريد: تبريد الماء/تبريد الهواء/تبريد مختلط
نموذج التثبيت: نوع ثابت/محمول/مثبت/مقصورة/مقصورة
وضع القيادة: محرك المحرك/محرك الديزل البدء
النقل: البحر/الهواء/الأرض
التغليف:
|
|
|
| المقصورة المعدنية | صندوق خشبي
| مقصورة مقاومة للصوت |
قضية المشروع
 |  |  |
| Lanzhou Petrochemical Company 240000 Tonsyear Restoration Ethylene Production Projec | حقل زيت آذان في جنوب كازاخستان | شراء جفاف الغربال الجزيئي ، وتجديد الجليكول الإيثيلين وجهاز الحقن ، وتزلج غاز الوقود في مجال غاز أكيموم |
المعلمة الفنية
| لا. | نموذج | واسطة | معدل التدفق
(NM3/H) | ضغط
العادم
MPA
（G) | طاقة
المحرك
(KW) | طريقة التبريد | الأبعاد
العامة
(مم) | الأوزان
(كغ) |
| 1 | VF （D） -0.32/(30-200) -250 | الغاز الطبيعي | 1500 | 25 | 75 | مبرد بالهواء | 5538*2350*2438 | 9.5 |
| 2 | VF (D) -0.26/(30-200) -250 | الغاز الطبيعي | 1000 | 25 | 55 | 5538*2350*2438 | 9.5 |
| 3 | ZFD-0. 1/(30-200) -250 | الغاز الطبيعي | 500 | 25 | 37 | 6500*2350*2450 | 5.5 |
| 4 | DFD-3 [0.28]/(2-4) [25-200] -250 | الغاز الطبيعي | 1300 | 25 | 75 | 4050*3450*2100 | 12.5 |
| 5 | MF-4/(7-11) -250 | الغاز الطبيعي | 1900-2880 | ~ | 355 | تبريد الهواء أو
تبريد الماء | 6250*3200*3400 | 18 |
| 6 | DF-2/(10-15) -250 | الغاز الطبيعي | 1320-1920 | ~ | 250 | 6000*3200*3400 | 16 |
| 7 | MF-3.2/(8-16) -250 | الغاز الطبيعي | 1700-3260 | ~ | 355 | 6250*3200*3400 | 18 |
| 8 | MF-2.5/(14-25) -250 | الغاز الطبيعي | 2250-3900 | ~ | 355 | 6450*3200*3400 | 20 |
| 9 | DF-1.55/(15-25) -250 | الغاز الطبيعي | 1500-2400 | ~ | 280 | 600*3200*3400 | 16 |
| 10 | DF-1.45/(20-35) -250 | الغاز الطبيعي | 1800-3100 | ~ | 280 | 6050*3200*3400 | 16 |
| 11 | MF-2/(20-30) -250 | الغاز الطبيعي | 2500-3700 | ~ | 355 | 6250*3200*3400 | 20 |
| 12 | MF-1.8/(25-40) -250 | الغاز الطبيعي | 2800-4400 | ~ | 355 | 6250*3200*3400 | 18 |
| 13 | MF-1.35/(30-45) -250 | الغاز الطبيعي | 2500-3700 | ~ | 315 | 6000*3200*3400 | 18 |
| 14 | DF-1.3/(8-16) -250 | الغاز الطبيعي | 700-1320 | ~ | 160 | 6000*3200*3400 | 18 |
| 15 | MF-1.5/(40-60) -250 | الغاز الطبيعي | 3700-5500 | ~ | 355 | 6250*3200*3400 | 16 |
| 16 | MF-1.3/(50-85) -250 | الغاز الطبيعي | 3900-6700 | ~ | 355 | 6250*3200*3400 | 18 |
| 17 | W-5.6/0.5-250 | الغاز الطبيعي | 500 | 25 | 160 | تبريد الماء | 5000*2300*2200 | 12 |
| 18 | DF-4.7/(1.5-2) -250 | الغاز الطبيعي | 700-840 | 25 | 185 | مبرد بالهواء | 6000*3200*3400 | 16 |
| 19 | W-3.6/(1.5-3) -250 | الغاز الطبيعي | 540-860 | 25 | 160 | تبريد الماء | 6200*2200*2200 | 12 |
| 20 | DF-3.85/(2-4) -250 | الغاز الطبيعي | 690-1150 | 25 | 185 | تبريد الهواء أو
تبريد الماء | 6000*3200*3400 | 16 |
| 21 | MF-5/(2-4) -250 | الغاز الطبيعي | 900-1500 | 25 | 280 | 6250*3200*3400 | 18 |
| 22 | MF-7.2/(3-4) -250 | الغاز الطبيعي | 1700-2160 | 25 | 355 | 6800*3200*3400 | 20 |
| 23 | DF-2.86/(2-6) -250 | الغاز الطبيعي | 510 ~ 1200 | 25 | 185 | 6000*3200*3400 | 16 |
| 24 | MF-4/(5-8) -250 | الغاز الطبيعي | 1400-2150 | 25 | 315 | 6250*3200*3400 | 18 |
| 25 | DF-1.95/(6-12) -250 | الغاز الطبيعي | 820-1520 | 25 | 220 | 6000*3200*3400 | 16 |
| 26 | DF-1.6/(8-16) -250 | الغاز الطبيعي | 860-1630 | 25 | 220 | 6000*3200*3400 | 16 |
| 27 | DF-0.58/(15-25) -250 | الغاز الطبيعي | 550-900 | 25 | 90 | مبرد بالهواء | 6000*3200*3400 | 16 |
قضية المشروع
 |  |  |
| مشروع ضاغط Zaozhuang CNG لشركة Chengdu Shenliang Technology Co. ، Ltd. | شركة بكين هونغك تشينغنغ للتكنولوجيا المحدودة | Lanzhou Petrochemical Company 240000 Tonsyear Restoration Ethylene Production Projec |
التعليمات
ما هي الصناعات التي يمكن أن تستفيد من ضاغط CNG DF-0.45/(8-10) -250؟
هذا الضاغط متعدد الاستخدامات عبر القطاعات. يستخدم في المقام الأول لتعزيز ونقل الغاز الطبيعي لخط الأنابيب ، ولكنه يتفوق أيضًا في التحريك الصيدلاني والخمر ، والضغط على الغاز الكيميائي ، وضرب زجاجة صناعة المواد الغذائية ، وإزالة الغبار جزء من الآلات. تصميمه الخالي من النفط يجعله مثاليًا للتطبيقات التي تتطلب نقاء الغاز العالي.
هل يمكن تخصيص الضاغط لتلبية احتياجات محددة؟
نعم. يقدم Bengbu United ضاغط مُصمم حلولًا مخصصة على متطلبات العملاء ، بما في ذلك معدل تشمل التخصيصات النماذج الهيكلية (نوع D ، من النوع M ، S-type ، إلخ) ، طرق التبريد (تبريد المياه ، تبريد الهواء) ، أنواع التثبيت (الثابتة ، المحمولة ، مثبتة على الانزلاق) ، وأوضاع محرك (محرك أو محرك ديزل).التدفق (200 نانومتر/ساعة) ، والضغط (مدخل 0 .
ما هي طرق التبريد المتاحة لهذا الضاغط؟
يستخدم DF-0.45/(8-10) -250 نظامًا مبردًا بالمياه كمعيار ، مما يضمن تبديد الحرارة الفعال أثناء تشغيل الضغط العالي. بالنسبة للمواقع ذات القيود المحددة ، تتوفر خيارات تبريد مبدئية ومختلطة ، مما يوفر المرونة لمطابقة الظروف البيئية المتنوعة.
