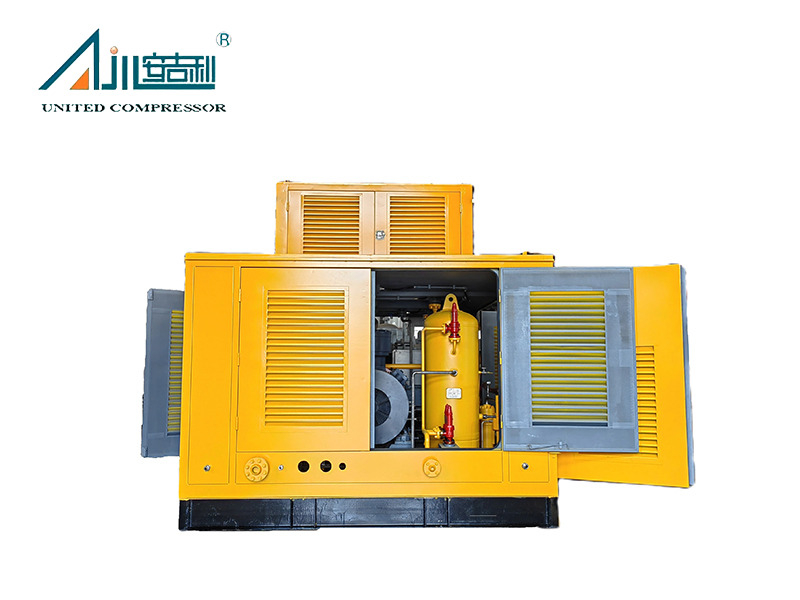

يعد ضاغط الغاز الطبيعي DFD -1.36/(30 ~ 50) -250 منتجًا متطرفًا من ضاغط Bengbu United ، وهي شركة رائدة في الصين. تم تصميم هذا الضاغط من أجل تعزيز الغاز الطبيعي الفعال ونقله ، وهو يبرز بأدائه القوي ، وتعدد استخدامه ، وتخصيصه.
تم تصميمه للتعامل مع الغاز الطبيعي المزعوم والمجفف ، ويوفر قدرة معالجة ملحوظة تبلغ 100000 نانومتر/د (حوالي 4،166 نانومتر/ساعة) ، مما يجعله مثاليًا لشبكات خطوط الأنابيب واسعة النطاق. مع ضغط مدخل قدره 3 ~ 5 ميجا باسكال وضغط العادم من 25 ميجا باسكال ، يضمن تدفق الغاز المستقر حتى في السيناريوهات عالية الطلب. مدعومًا بمحرك رئيسي 315 كيلو واط ، توازن الوحدة من الطاقة وكفاءة الطاقة ، في حين أن أبعادها المدمجة (حوالي 8500 × 3700 × 4100 مم ) وتسهل الوزن (حوالي 22T ) التثبيت المرن في مختلف البيئات الصناعية.
إلى جانب تعزيز خط أنابيب الغاز الطبيعي ، يجد هذا الضاغط تطبيقات في الصناعات المتنوعة: التحريك في قطاعات الأدوية والخلاص ، والنقل المضغوط للغازات الكيميائية ، وضرب الزجاجة في صناعة المواد الغذائية ، وإزالة الغبار للأجزاء الميكانيكية. إن قابليتها للتكيف والأداء العالي تجعلها خيارًا موثوقًا باحتياجات معالجة الغاز القياسية والمتخصصة.
يتبنى DFD -1.36/(30 ~ 50) -250 هيكلًا متوازنًا متناظرًا من النوع D ، جنبًا إلى جنب مع تقنية تبريد الماء وتوزيعات التزييت الخالية من الزيت. يلغي هذا التصميم خطر التلوث المتوسط عن طريق منع زيت الضاغط من دخول الأسطوانة ، مما يضمن نقاء الغاز الطبيعي المعالج. تعزز آلية المكبس المتبادلة مع ضغط من الصفوف من صفوف من 3 مراحل كفاءة الضغط ، في حين أن نهج الإمداد المعياري يبسط التجميع والتكامل في الموقع.
تتميز علبة المرافق ، المصنوعة من الحديد الزهر الرمادي ، واجهات متعددة للتشحيم ، وصرف الزيت ، ومراقبة درجة الحرارة ، وضمان التشغيل السلس وسهولة الصيانة. يعزز بنية الجسم الأوسط المزدوج ، مع مساحة أكبر من ضربة واحدة ، ميزة خالية من الزيت ، مما يجعلها مناسبة لتطبيقات الغاز عالية النقاء.
مزود بالمكونات الدقيقة ، يتميز الضاغط بكفاءة عالية واستقرار تشغيلي قوي. يقلل نظام التحكم الآلي الخاص به من التدخل اليدوي ، وتقليل الخطأ البشري وتحسين اتساق سير العمل. تم تصميم الوحدة مع عدد أقل من أجزاء ارتداء ، وخفض تردد الصيانة وتكاليف التشغيل.
انخفاض مستويات الاهتزاز والضوضاء (التي تحققت من خلال الموازنة الهيكلية المحسنة) تجعلها مناسبة لكل من المناطق الصناعية والمناطق ذات اللوائح الصارمة للضوضاء. سواء كان يعمل عند الحمل الكامل أو الظروف المتغيرة ، يحافظ الضاغط على أداء ثابت ، مما يضمن إمدادات الغاز دون انقطاع.

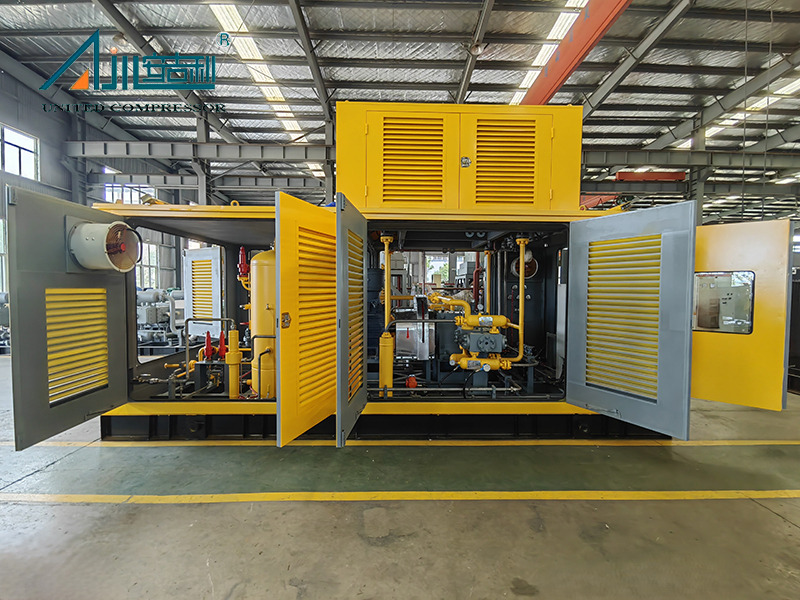

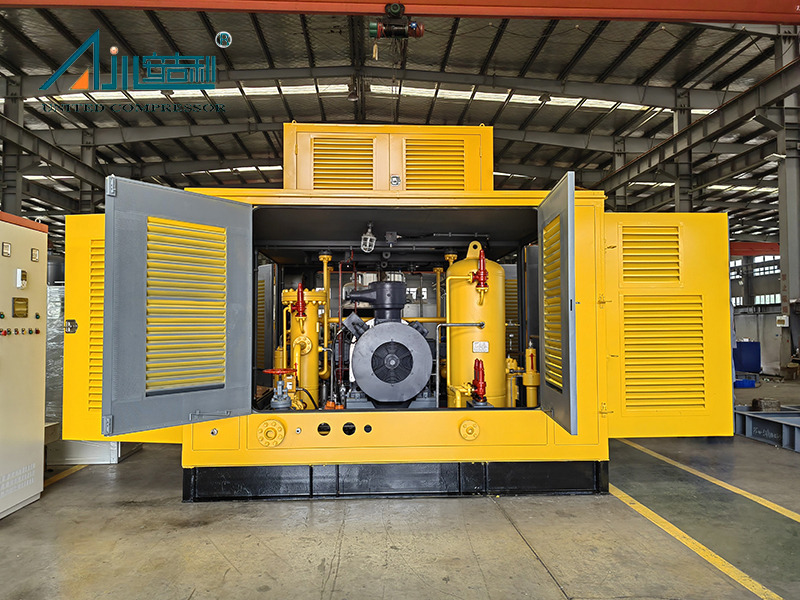

يتم دمج جميع المعدات الرئيسية والمساعد في تصميم مثبت على التزلج ، وتبسيط النقل والتركيب في الموقع. هذا الهيكل المثبت على الانزلاق يلغي الحاجة إلى التجميع المعقد في الموقع ، مما يقلل من وقت الإعداد وتكاليف العمالة.
يتم تبسيط الصيانة اليومية عن طريق المكونات التي يمكن الوصول إليها ومنافذ التفتيش الواضحة. تتيح واجهات تصريف الزيت الخارجي في علبة المرافق واجهات قياس درجة الحرارة إجراء فحوصات سريعة وتغيرات الزيت ، مما يضمن الحد الأدنى من التوقف أثناء الصيانة الروتينية.
الاعتراف بالاحتياجات الصناعية المتنوعة ، يوفر DFD-1.36/(30 ~ 50) -250 تخصيصًا مكثفًا. يمكن للعملاء الاختيار من بين الأشكال الهيكلية المختلفة (من النوع D ، M-type ، S-type ، W-type ، v-type ، Z-type) ، طرق التبريد (تبريد الماء ، تبريد الهواء ، تبريد مختلط) ، وأنواع التثبيت (ثابتة ، متنقلة ، مركبة ، مقصورة).
تشمل خيارات القيادة محرك المحرك أو الديزل ، والتكيف مع ظروف إمداد الطاقة المختلفة. تم تصميم حلول التعبئة والتغليف (المقصورة المعدنية ، الصندوق الخشبي ، المقصورة المقاومة للصوت) وأساليب النقل (البحر ، الهواء ، الأرض) لتلبية متطلبات لوجستية محددة ، لضمان وصول المنتج إلى وجهته في حالة مثالية.
منطقة التطبيق
يستخدم بشكل أساسي لتعزيز ونقل الغاز الطبيعي الذي يتدفق إلى شبكة خطوط الأنابيب ، ويمكن استخدامه أيضًا للتحرك في الصناعات الصيدلانية والخمير ، ونقل الغازات المضغوطة في صناعة المواد الكيميائية ، وضرب القلاع في صناعة المواد الغذائية ، وإزالة الأجزاء في صناعة الآلات.
تسليط الضوء على المزايا
 |  |  |  |
| يتمتع بكفاءة عالية وموثوقية قوية ودرجة عالية من الأتمتة ؛ | أجزاء أقل ضعفا ، انخفاض الاهتزاز ، ضوضاء منخفضة ، وسهولة التشغيل والصيانة | يتم تثبيت جميع المعدات الرئيسية والمساعد للضاغط على الزلاجة ، تعمل بسلاسة وموثوقة. إن التثبيت الكلي للزلاجة مريح لنقل وتركيب الضاغط | تم تصميم مكونات الماكينة بأكملها بعناية |
شهادات براءات الاختراع
 | A Piston Rod Thread Sleeve ZL 2017 2 1907021.7 | | جهاز دعم حلقة المكبس ZL 2018 2 0294776.2 | |
| مكبس النطاق ZL 2017 2 190177.0 لضواغط متوازنة متماثلة | | مقصورة مزدوجة قصيرة طويلة متكاملة ZL 2018 2 0294762.0 |
وصف الجهاز بأكمله
يتبنى الضاغط من النوع D (نوع التوازن المتماثل) ، والتشحيم المبرد بالمياه ، والتشحيم الخالي من الزيت ، ونوع المكبس المتبادل ، وضغط من مرحلتين من صفوف من الصفوف ، ويتم توفير الوحدة بأكملها بطريقة معيارية.
علبة مرافق الضاغط مصنوعة من الحديد الزهر الرمادي ولديها أربعة ثقوب بأقطار مختلفة لتثبيت الشرائح المتقاطعة والمحامل والمقاعد المحمولة. يمكن للجزء السفلي من علبة المرافق تخزين زيت التشحيم للضاغط للتشحيم ؛ يحتوي السطح العلوي من علبة المرافق على واجهة لتثبيت لوحة تغطية مدخل الوقود (منفذ التنفس) ؛ بالإضافة إلى ذلك ، تحتوي علبة المرافق أيضًا على واجهات احتياطية مثل ميناء تصريف الزيت ، ومنفذ مراقبة مقياس الزيت ، ومنفذ حقن زيت المقعد ، ومنفذ قياس درجة حرارة زيت التثبيت. تم توصيل منفذ تصريف النفط في علبة المرافق إلى الخارج من المقصورة ومجهز بصمام كرة يدوي لتصريف الزيت من علبة المرافق.
الجسم الأوسط للضاغط هو بنية جسم متوسطة مزدوجة ، مما يضمن أن مساحة الجسم الأوسط أكبر من ضربة واحدة ، مما يمنع زيت الضاغط من دخول الأسطوانة من علبة المرافق ، مما يضمن أن زيت الضاغط لا يلوث الوسط. مادة أسطوانة الضاغط هي الحديد الزهر الرمادي/الصلب المزور ، وتتبنى تصميم تزييت خالٍ من الزيت ، والذي لا يتطلب تزييتًا من الزيت. مادة رأس الأسطوانة هي من الحديد الزهر الرمادي/الصلب المزور ، ويتم ترتيب صمامات الهواء محوريًا على رأس الأسطوانة.
 |  |

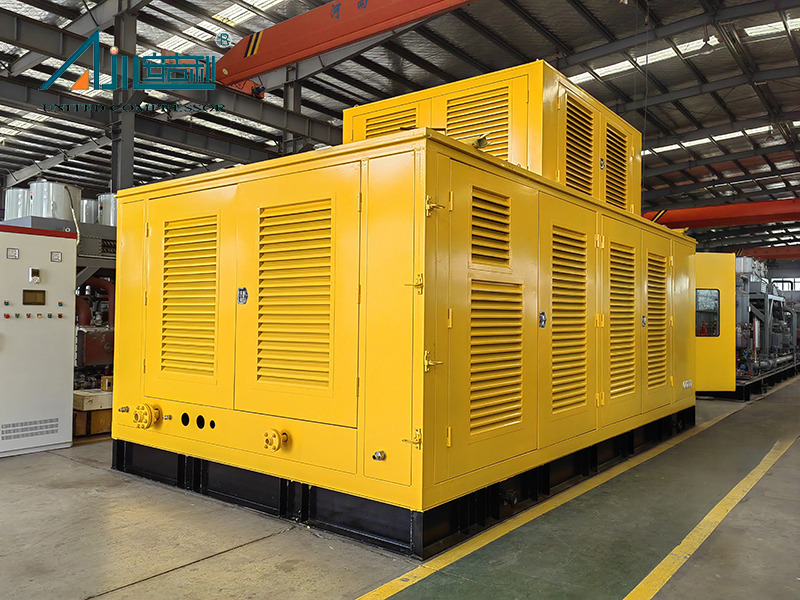

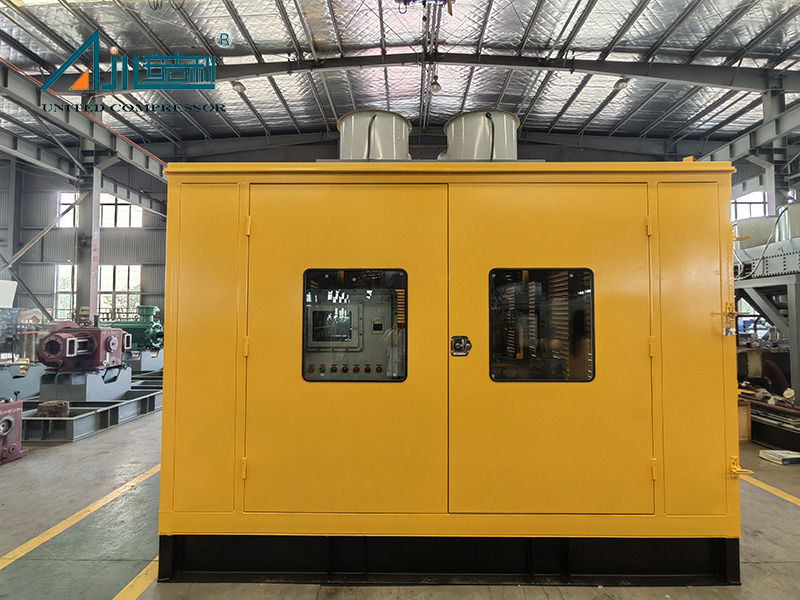

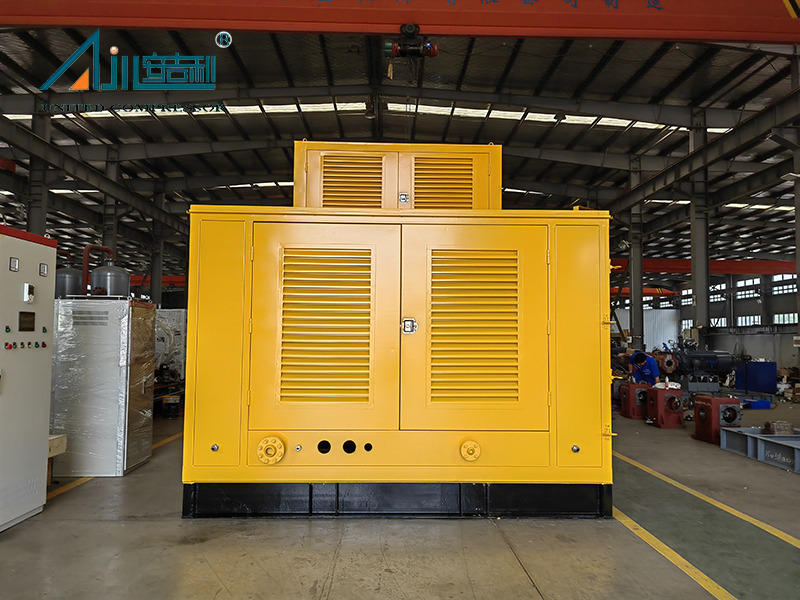

الضاغط في هذه الصورة هو منتج غير قياسي. يوفر المنتج حلولًا مستقلة مصممة لمتطلبات الاستخدام المحددة للعملاء (معدل التدفق/النقاء/الضغط ، وبيئة الاستخدام ، والغرض الرئيسي ، ومتطلبات العميل الخاصة) ، من التصميم إلى تخصيص المنتج.
الشكل الهيكلي: D-type/m-type/s-type/w-type/v-type/z-type
طريقة التبريد: تبريد الماء/تبريد الهواء/تبريد مختلط
نموذج التثبيت: نوع ثابت/محمول/مثبت/مقصورة/مقصورة
وضع القيادة: محرك المحرك/محرك الديزل البدء
النقل: البحر/الهواء/الأرض
التغليف:
 |  |  |
| المقصورة المعدنية | صندوق خشبي | مقصورة مقاومة للصوت |
قضية المشروع
 |  |  |
| Lanzhou Petrochemical Company 240000 Tonsyear Restoration Ethylene Production Projec | حقل زيت آذان في جنوب كازاخستان | شراء جفاف الغربال الجزيئي ، وتجديد الجليكول الإيثيلين وجهاز الحقن ، وتزلج غاز الوقود في مجال غاز أكيموم |
المعلمة الفنية
| لا. | نموذج | واسطة | معدل التدفق (NM3/H) | ضغط العادم MPA （G) | طاقة المحرك (KW) | طريقة التبريد | الأبعاد العامة (مم) | الأوزان (كغ) |
| 1 | VF （D） -0.32/(30-200) -250 | الغاز الطبيعي | 1500 | 25 | 75 | مبرد بالهواء | 5538*2350*2438 | 9.5 |
| 2 | VF (D) -0.26/(30-200) -250 | الغاز الطبيعي | 1000 | 25 | 55 | 5538*2350*2438 | 9.5 | |
| 3 | ZFD-0. 1/(30-200) -250 | الغاز الطبيعي | 500 | 25 | 37 | 6500*2350*2450 | 5.5 | |
| 4 | DFD-3 [0.28]/(2-4) [25-200] -250 | الغاز الطبيعي | 1300 | 25 | 75 | 4050*3450*2100 | 12.5 | |
| 5 | MF-4/(7-11) -250 | الغاز الطبيعي | 1900-2880 | ~ | 355 | تبريد الهواء أو تبريد الماء | 6250*3200*3400 | 18 |
| 6 | DF-2/(10-15) -250 | الغاز الطبيعي | 1320-1920 | ~ | 250 | 6000*3200*3400 | 16 | |
| 7 | MF-3.2/(8-16) -250 | الغاز الطبيعي | 1700-3260 | ~ | 355 | 6250*3200*3400 | 18 | |
| 8 | MF-2.5/(14-25) -250 | الغاز الطبيعي | 2250-3900 | ~ | 355 | 6450*3200*3400 | 20 | |
| 9 | DF-1.55/(15-25) -250 | الغاز الطبيعي | 1500-2400 | ~ | 280 | 600*3200*3400 | 16 | |
| 10 | DF-1.45/(20-35) -250 | الغاز الطبيعي | 1800-3100 | ~ | 280 | 6050*3200*3400 | 16 | |
| 11 | MF-2/(20-30) -250 | الغاز الطبيعي | 2500-3700 | ~ | 355 | 6250*3200*3400 | 20 | |
| 12 | MF-1.8/(25-40) -250 | الغاز الطبيعي | 2800-4400 | ~ | 355 | 6250*3200*3400 | 18 | |
| 13 | MF-1.35/(30-45) -250 | الغاز الطبيعي | 2500-3700 | ~ | 315 | 6000*3200*3400 | 18 | |
| 14 | DF-1.3/(8-16) -250 | الغاز الطبيعي | 700-1320 | ~ | 160 | 6000*3200*3400 | 18 | |
| 15 | MF-1.5/(40-60) -250 | الغاز الطبيعي | 3700-5500 | ~ | 355 | 6250*3200*3400 | 16 | |
| 16 | MF-1.3/(50-85) -250 | الغاز الطبيعي | 3900-6700 | ~ | 355 | 6250*3200*3400 | 18 | |
| 17 | W-5.6/0.5-250 | الغاز الطبيعي | 500 | 25 | 160 | تبريد الماء | 5000*2300*2200 | 12 |
| 18 | DF-4.7/(1.5-2) -250 | الغاز الطبيعي | 700-840 | 25 | 185 | مبرد بالهواء | 6000*3200*3400 | 16 |
| 19 | W-3.6/(1.5-3) -250 | الغاز الطبيعي | 540-860 | 25 | 160 | تبريد الماء | 6200*2200*2200 | 12 |
| 20 | DF-3.85/(2-4) -250 | الغاز الطبيعي | 690-1150 | 25 | 185 | تبريد الهواء أو تبريد الماء | 6000*3200*3400 | 16 |
| 21 | MF-5/(2-4) -250 | الغاز الطبيعي | 900-1500 | 25 | 280 | 6250*3200*3400 | 18 | |
| 22 | MF-7.2/(3-4) -250 | الغاز الطبيعي | 1700-2160 | 25 | 355 | 6800*3200*3400 | 20 | |
| 23 | DF-2.86/(2-6) -250 | الغاز الطبيعي | 510 ~ 1200 | 25 | 185 | 6000*3200*3400 | 16 | |
| 24 | MF-4/(5-8) -250 | الغاز الطبيعي | 1400-2150 | 25 | 315 | 6250*3200*3400 | 18 | |
| 25 | DF-1.95/(6-12) -250 | الغاز الطبيعي | 820-1520 | 25 | 220 | 6000*3200*3400 | 16 | |
| 26 | DF-1.6/(8-16) -250 | الغاز الطبيعي | 860-1630 | 25 | 220 | 6000*3200*3400 | 16 | |
| 27 | DF-0.58/(15-25) -250 | الغاز الطبيعي | 550-900 | 25 | 90 | مبرد بالهواء | 6000*3200*3400 | 16 |
قضية المشروع
 |  |  |
| مشروع أوكرانيا | حقل زيت آذان في جنوب كازاخستان | Ningxia Zhongneng New Materials Engineering |
وهو مصمم في المقام الأول للغاز الطبيعي المزعوم والجفاف . ومع ذلك ، فإن تزييتها الخالي من النفط وتصميمها عالي النقاء تجعلها مناسبة للغازات النظيفة الأخرى في الصناعات مثل المواد الكيميائية ومعالجة الأغذية ، مع التخصيص المتاح لمتطلبات متوسطة محددة.
تبلغ سعة المعالجة القياسية 100000 نانومتر/د (حوالي 4،166 نانومتر/ساعة) . بالنسبة للمشاريع ذات الاحتياجات المختلفة للتدفق ، يمكن تطوير إصدارات مخصصة لمطابقة متطلبات الإنتاجية المحددة ، بدءًا من القدرات الأصغر إلى الأكبر.
نعم. في حين أن النموذج القياسي يعمل بضغط مدخل يبلغ 3 ~ 5 ميجا باسكال وضغط العادم من 25 ميجا باسكال . ، يمكن تعديله للتعامل مع نطاقات الضغط المتغيرة (على سبيل المثال ، 2 ~ 6 ميجا باسكال.
