يعد ضاغط الهواء المثبت على SF-10/250 هو حل صناعي عالي الأداء مصمم لطلب تطبيقات إمدادات الهواء عالية الضغط. تم تصميمه بتكنولوجيا الهندسة الدقيقة وتكنولوجيا التبريد المتقدمة ، ويوفر أداءً مستقرًا وموثوقًا وفعالًا في البيئات الصناعية المعقدة والقاسية-مما يجعلها مثالية للمشاريع التي تتطلب مصادر هواء مستمرة ومتسقة عالية الضغط.
القدرة على الضغط العالي: يوفر ضغطًا عادمًا قدره 25 ميجا باسكال ، وتلبية الاحتياجات التشغيلية لاختبار خطوط الأنابيب ، ورفع الخنازير ، ورفع الغاز ، والمهام الهندسية ذات الضغط العالي الأخرى.
العملية المرنة: يتيح التحكم في الضغط القابل للتعديل المشغلين بإعداد الإعدادات بشكل جيد بناءً على متطلبات المشروع ، وضمان التنوع وكفاءة الطاقة.
الأداء القوي: مدفوعًا بمحرك 145 كيلو واط ، يضمن النظام إخراجًا قويًا وتشغيلًا مستقرًا حتى أثناء أعباء العمل المستمرة على المدى الطويل.
تدفق كبير الحجم: يعالج 10 متر مكعب/دقيقة من الهواء النقي بنسبة 100 ٪ ، مما يجعله مناسبًا للعمليات الصناعية المتوسطة إلى الكبيرة.
تصميم المكونات والتشغيل: يعمل في ضغط مدخل الغلاف الجوي ودرجة الحرارة ، مما يقلل من الحاجة إلى معدات معالجة إضافية وتبسيط التثبيت في الموقع وتشغيله.
يستخدم ضاغط SF-10/250 على نطاق واسع عبر الصناعات ، بما في ذلك:
اختبار ضغط خط الأنابيب والخنازير
عمليات رفع الغاز في تطوير حقل النفط
المشاريع الصناعية التي تتطلب الهواء ذو الحجم الكبير عند الضغوط ≤ 25 ميجا باسكال
التطبيقات الهندسية الأخرى والقطاعات الصناعية التي تتطلب الهواء مستقرًا عالي الضغط.
مزودًا بتصميم كامل للهواء ، يضمن SF-10/250 تبديدًا فعالًا للحرارة لكل من أسطوانات البرودة والضاغط.
تتميز مجموعة التبريد بوجبة مروحة عالية السرعة (1980 ص/دقيقة) ، وغطاء قناة هواء ومواد واقية.
يستخدم محرك المروحة نظامًا يحركه الحزام لإرسال الطاقة الموثوق به ، مع تعديلات التوتر السهلة للتشغيل المستقر.
تم تجهيز المكونات الرئيسية بأكواب شحوم الضغط مباشرة لسهولة الصيانة باستخدام الشحوم رقم 4 القائمة على الكالسيوم ، مما يضمن تشغيل سلس لجميع الأجزاء المتحركة.
يتفوق SF-10/250 في الكفاءة والمتانة والقدرة على التكيف :
كفاءة الطاقة: تقنية الضغط المحسنة ومطابقة الطاقة توازن استخدام الطاقة وإخراجها. أثناء توصيل تدفق الهواء 10 متر مكعب/دقيقة وما يصل إلى 25 ميجا باسكال .
المتانة: المكونات الحرجة مصنوعة من مواد متميزة مقاومة للارتداء. تستخدم الأسطوانات الحديد الزهر الرمادي المقاوم للحرارة ، في حين توفر العمود المرفقي الصلب المزور قوة شد استثنائية ، مما يضمن الاستقرار خلال العمليات عالية السرعة.
نظام التصميم المزدوج: يجمع بين تزييت الضغط للمكونات عالية التحميل (مثل ربط محامل قضيب ودبابيس المكبس) مع تزييت البقع لجدران الأسطوانة والمحامل الرئيسية. يمتد هذا النظام المزدوج عمر الخدمة بنسبة 30 ٪ مقارنةً بأنظمة التصميم الواحد مع تقليل تردد تغيير الزيت وتوقف الصيانة.
التثبيت السهل: التصميم المتكامل المثبت على التزلج على التغلب على التجميع المعقد في الموقع. هناك حاجة فقط إلى اتصالات بسيطة للأنابيب والكهرباء ، مما يتيح التكليف في غضون 4-6 ساعات وتوفير الوقت وتكاليف العمالة.
التنقل: تسمح الأبعاد المدمجة بنقل سهل عبر شحنة الطريق أو السكك الحديدية أو الحاوية ، وتلبية متطلبات التنقل للمشاريع في حقول النفط ومواقع البناء والبيئات الأخرى الصعبة.
تسليط الضوء على المزايا
 |  |  |  |
| يتمتع بكفاءة عالية وموثوقية قوية ودرجة عالية من الأتمتة ؛ | أجزاء أقل ضعفا ، انخفاض الاهتزاز ، ضوضاء منخفضة ، وسهولة التشغيل والصيانة | يتم تثبيت جميع المعدات الرئيسية والمساعد للضاغط على الزلاجة ، تعمل بسلاسة وموثوقة. إن التثبيت الكلي للزلاجة مريح لنقل وتركيب الضاغط | تم تصميم مكونات الماكينة بأكملها بعناية |
شهادات براءات الاختراع
 | A Piston Rod Thread Sleeve ZL 2017 2 1907021.7 | | جهاز دعم حلقة المكبس ZL 2018 2 0294776.2 | |
| مكبس النطاق ZL 2017 2 190177.0 لضواغط متوازنة متماثلة | | مقصورة مزدوجة قصيرة طويلة متكاملة ZL 2018 2 0294762.0 |
وصف الجهاز بأكمله

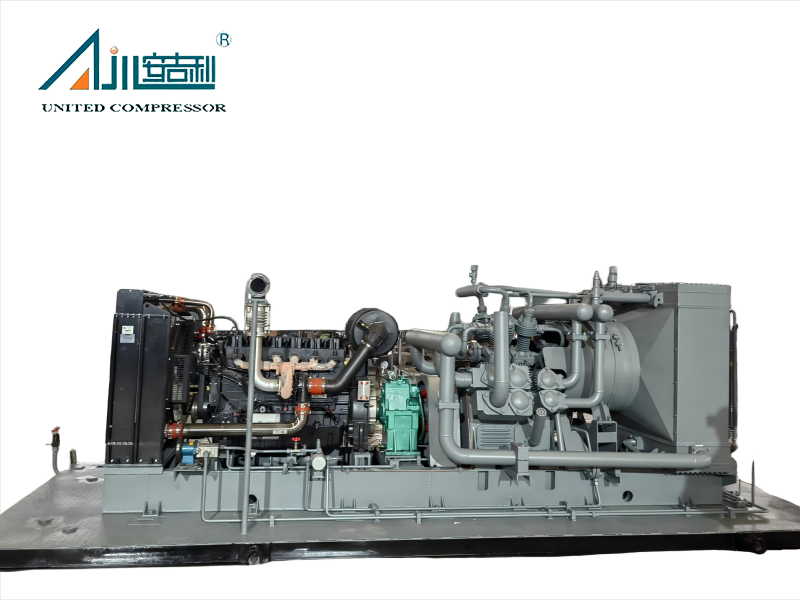

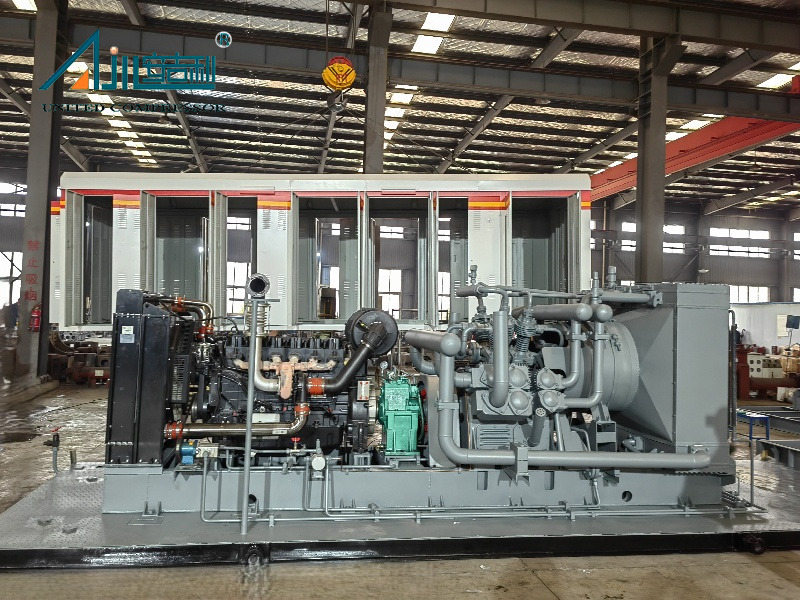

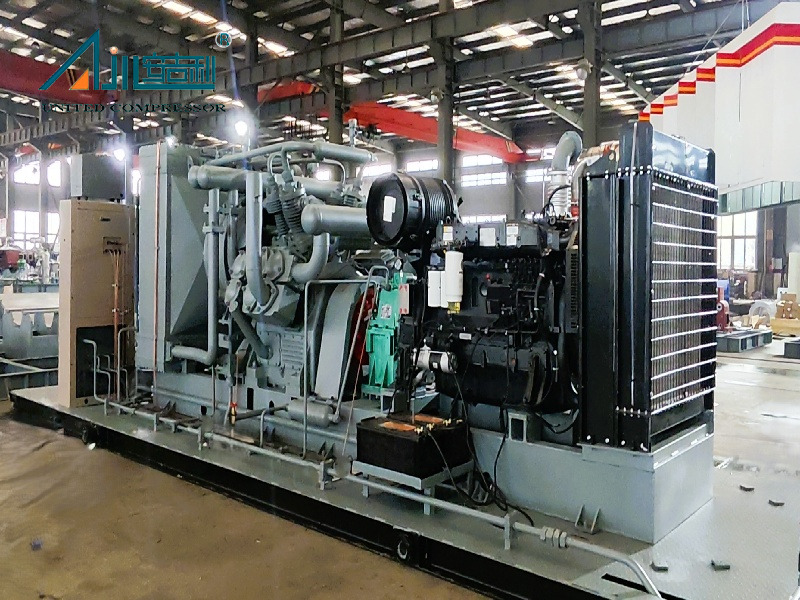

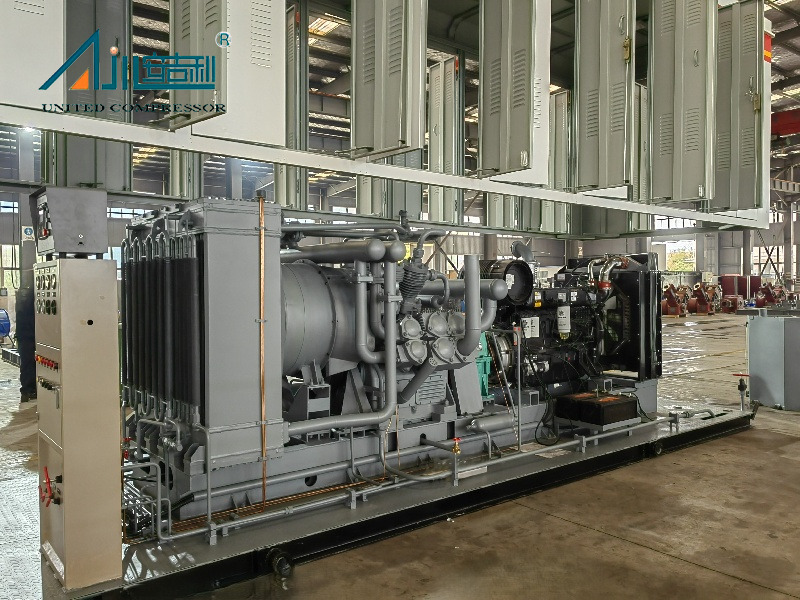

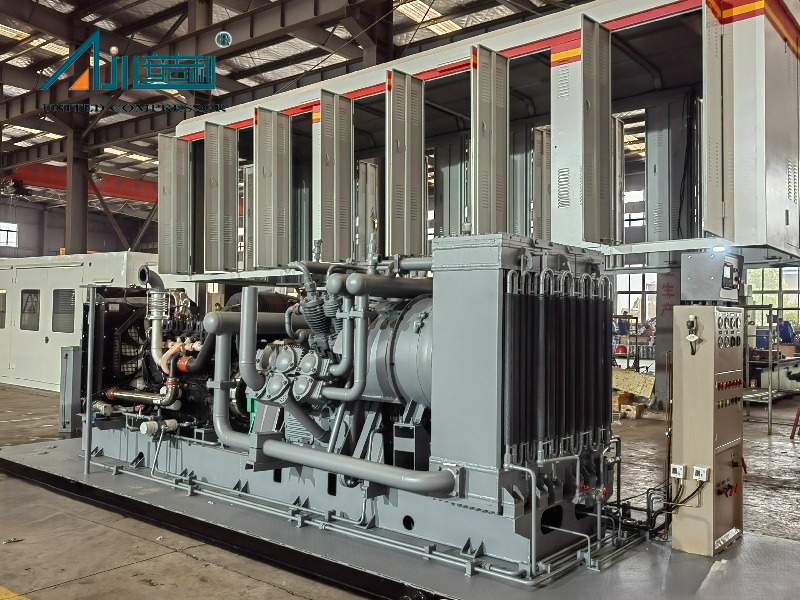

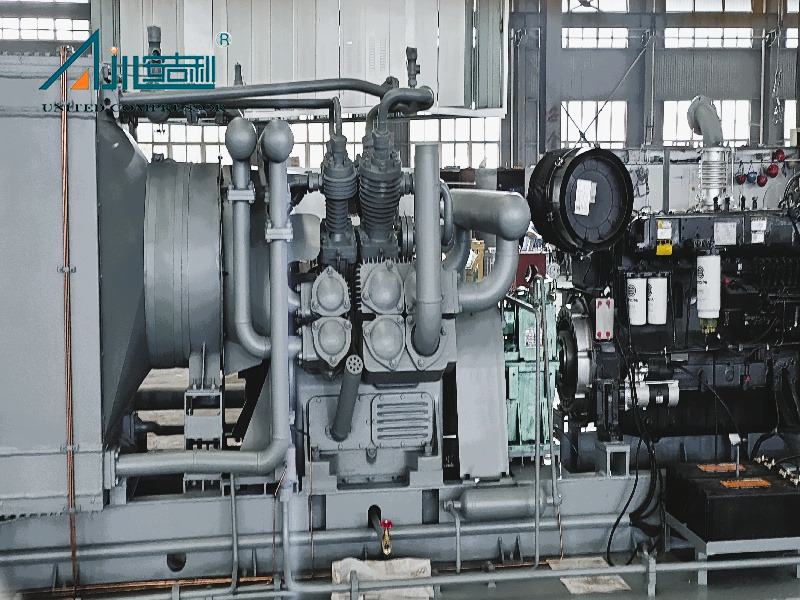

جميع المكونات الأساسية-بما في ذلك وحدة الضاغط ، اقتران ، 145 كيلوواط Y315M2-6 المحرك الرئيسي ، محرك مضخة الزيت Y100L1-4 ، نظام الأنابيب ، أدوات التحكم ، الأنظمة الكهربائية ، والأجهزة المساعدة - تم تثبيتها مسبقًا على قاعدة تزلج موحدة . يضمن هذا التصميم المدمج والمتوازن سعة حمولة عالية ، ويقلل من الإزاحة المرتبطة بالاهتزاز أثناء التشغيل ، ويعزز الاستقرار الهيكلي العام.
لزيادة تحسين الموثوقية التشغيلية ، تعتمد الوحدة نظام تبريد الهواء الكامل المخصص . تضم مجموعة التبريد-التي تتميز مروحة عالية الكفاءة ، وبرودة متعددة القنوات ، وغطاء قناة هواء مغلق -تبديد حرارة فعال لكل من أسطوانات البرودة والضاغط. تتميز المروحة ، التي يقودها العمود المرفقي الضاغط عبر حزام في عام 1980 ص/دقيقة ، بنظام توتر قابل للتعديل للحفاظ على ضيق حزام ثابت لنقل الطاقة المستقر وأداء التبريد الأمثل.
لتزييت ، يتم تثبيت أكواب الشحوم ذات الضغط المباشر على بكرة التوتر والغدة وسكن بكرة المروحة ، مما يتيح حقنًا سهلاً من الشحم القائم على الكالسيوم رقم 4 للحفاظ على تحريك الأجزاء المشحمة بسلاسة ومنع التآكل الناتج عن الاحتكاك الجاف.
الميزة الهيكلية الرئيسية هي تصميم حماية الأسطوانة المستقلة ، الذي يعزل الأسطوانة عن نظام التشحيم. هذا يمنع تلوث النفط للهواء المضغوط-وهي ميزة أساسية لعمليات حساسة للنفط ، مثل اختبار ضغط خطوط الأنابيب وتطبيقات رفع الغاز.
تخدم وظائف علبة المرافق الزهر العالية ذات القوة الرمادية مزدوجة:
بمثابة خزان زيت مختومة لإمدادات التشحيم المستقر
يوفر وصولًا مريحًا للصيانة مع منافذ التفتيش الجانبي ، ومقياس مستوى الزيت في الوقت الفعلي ، وميناء حشو مجهز بالقلق لموازنة الضغط ومنع التسريبات.
هذا التصميم المدروس يبسط بشكل كبير الصيانة اليومية ويعزز وقت تشغيل المعدات.
 |  |

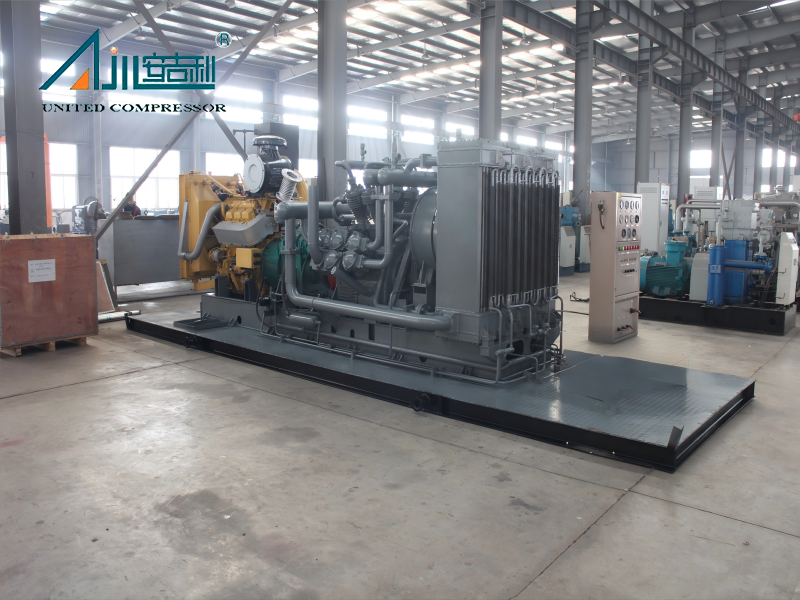

الضاغط في هذه الصورة هو منتج غير قياسي. يوفر المنتج حلولًا مستقلة مصممة لمتطلبات الاستخدام المحددة للعملاء (معدل التدفق/النقاء/الضغط ، وبيئة الاستخدام ، والغرض الرئيسي ، ومتطلبات العميل الخاصة) ، من التصميم إلى تخصيص المنتج.
الشكل الهيكلي: D-type/m-type/s-type/w-type/v-type/z-type
طريقة التبريد: تبريد الماء/تبريد الهواء/تبريد مختلط
نموذج التثبيت: نوع ثابت/محمول/مثبت/مقصورة/مقصورة
وضع القيادة: محرك المحرك/محرك الديزل البدء
النقل: البحر/الهواء/الأرض
التغليف:
 |  |  |

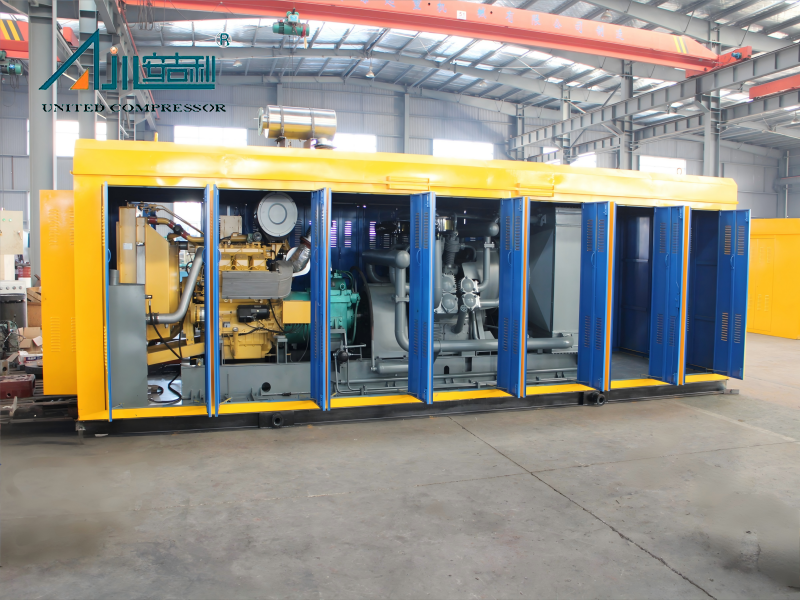

| المقصورة المعدنية | صندوق خشبي | مقصورة مقاومة للصوت |
قضية المشروع
 |  |  |
| Lanzhou Petrochemical Company 240000 Tonsyear Restoration Ethylene Production Projec | حقل زيت آذان في جنوب كازاخستان | شراء جفاف الغربال الجزيئي ، وتجديد الجليكول الإيثيلين وجهاز الحقن ، وتزلج غاز الوقود في مجال غاز أكيموم |
المعلمة الفنية
| لا. | نموذج | واسطة | معدل التدفق (NM3/H) | ضغط مدخل (mpa.g) | ضغط العادم (mpa.g) | السرعة (ص/دقيقة) | طاقة المحرك (KW) | طريقة التبريد | الأبعاد العامة (مم) | الأوزان (كغ) |
| 1 | SF-10/250 | هواء | 600 | الغلاف الجوي | 25.0 | 1330 | 258.5 (ديزل) | مبرد بالهواء | 7000*2200*2200 | 8500 |
| 2 | SF-10/150 | هواء | 600 | الغلاف الجوي | 15.0 | 1330 | 258.5 (ديزل) | مبرد بالهواء | 7000*2200*2200 | 8500 |
| 3 | SF-7.5/250 | هواء | 450 | الغلاف الجوي | 25.0 | 980 | 160 (ديزل) | مبرد بالهواء | 6500*2200*2200 | 7000 |
| 4 | SF-7.5/150 | هواء | 450 | الغلاف الجوي | 15.0 | 980 | 132 (ديزل) | مبرد بالهواء | 6500*2200*2200 | 7000 |
| 5 | SF-8.5/250 | هواء | 510 | الغلاف الجوي | 15.0 | 980 | 200 (ديزل) | مبرد بالهواء | 7000*2200*2200 | 8500 |
| 6 | W-10/60 | هواء | 600 | الغلاف الجوي | 6.0 | 1330 | 132 (ديزل) | مبرد بالهواء | 6000*2200*2200 | 7000 |
قضية المشروع
 |  |  |
| شراء جفاف الغربال الجزيئي ، وتجديد الجليكول الإيثيلين وجهاز الحقن ، وتزلج غاز الوقود في مجال غاز أكيموم | شركة بكين هونغك تشينغنغ للتكنولوجيا المحدودة | مشروع ضاغط Zaozhuang CNG لشركة Chengdu Shenliang Technology Co. ، Ltd. |
يعد SF-10/250 (Weichai Diesel Generator) حلًا متعدد الاستخدامات للغاية مصمم للمطالبة بالبيئات الصناعية الصعبة. تمتد تطبيقاتها البتروكيماويات (مثل مصانع إنتاج الإيثيلين) ، والطاقة (بما في ذلك عمليات حقول النفط ومعالجة الغاز) ، والتصنيع (للأدوات ذات الضغط العالي) ، والبنية التحتية (مثل اختبار خطوط الأنابيب وصيانتها). يحتوي هذا النموذج على سجل حافل من الأداء والموثوقية ، حيث تم نشره بنجاح في المشاريع الرئيسية حيث يوفر باستمرار هواء مستقر وعالي الضغط في ظل ظروف تشغيلية معقدة.
بفضل نظام التشحيم الخالي من النفط والحد الأدنى من المكونات المعرضة للارتداء ، يتطلب SF-10/250 صيانة أقل بكثير من الضواغط التقليدية. يتم التوصية بعمليات التفتيش الروتينية - مثل استبدال المرشح والفحوصات على مستوى الزيت - كل 3000 ساعة تشغيل ، في حين أن الإصلاحات الرئيسية عادة ما تكون بحاجة فقط بعد 15000 إلى 20،000 ساعة ، اعتمادًا على شدة التشغيل وظروف الموقع.
نعم. SF تم تصميم -10/250 (مولد الديزل) للتكيف في ظروف التشغيل القصوى. بالنسبة للمناطق ذات درجة الحرارة العالية ، يمكن تجهيزها بأنظمة تبريد الهواء المطورة التي تتميز بتبديد حراري محسن. في البيئات الرطبة أو المسببة للتآكل ، تتوفر خيارات مثل الطلاء المضاد للوقوف والكبائن الواقية المختومة . اتصل بفريقنا الفني لتخصيص حل لتحدياتك البيئية المحددة.
