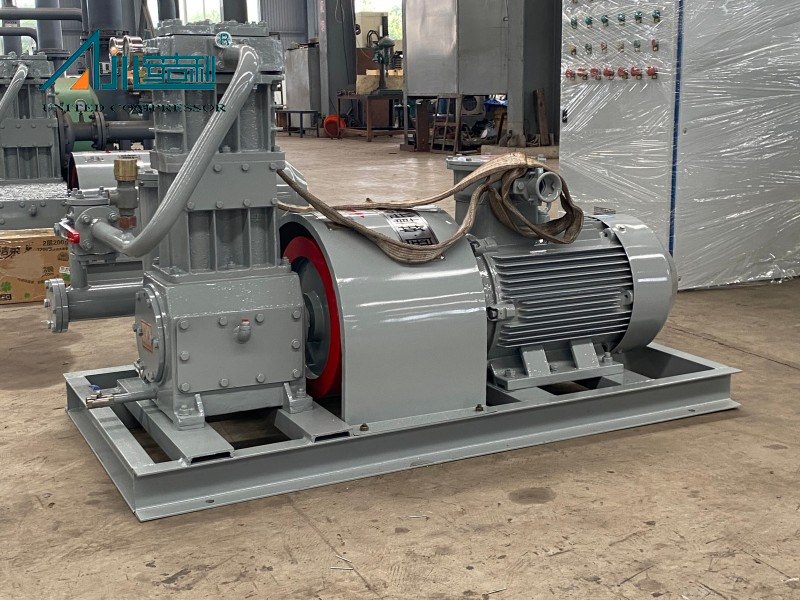

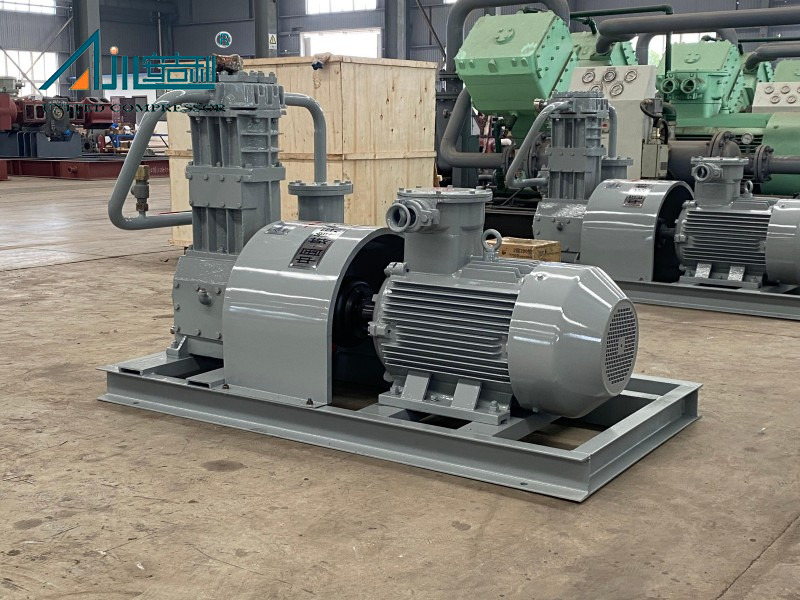

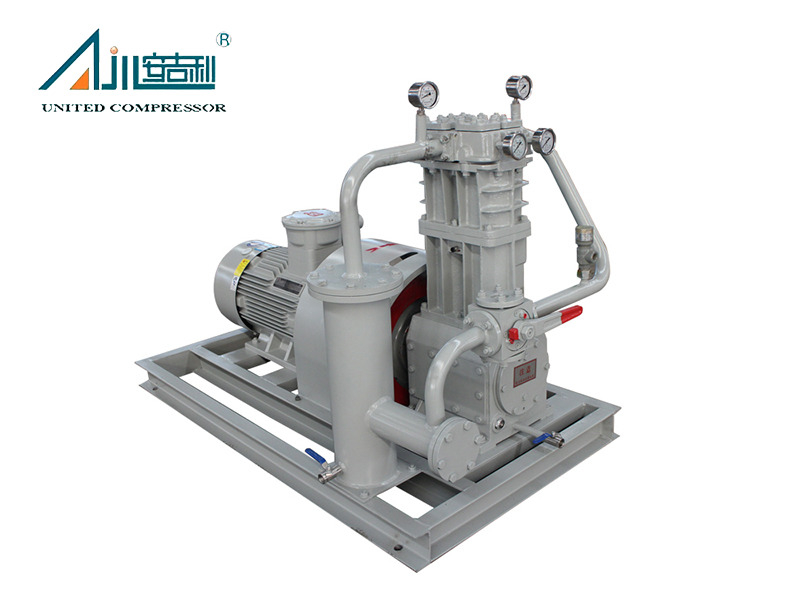

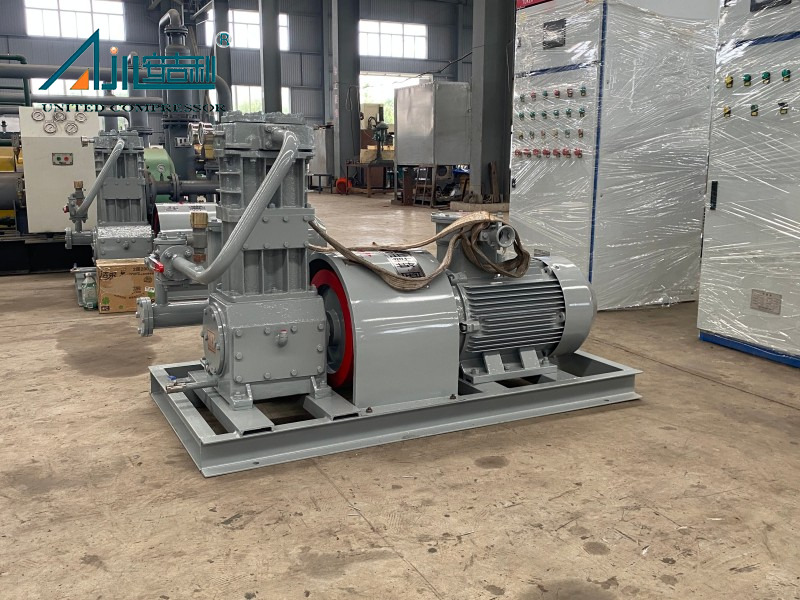

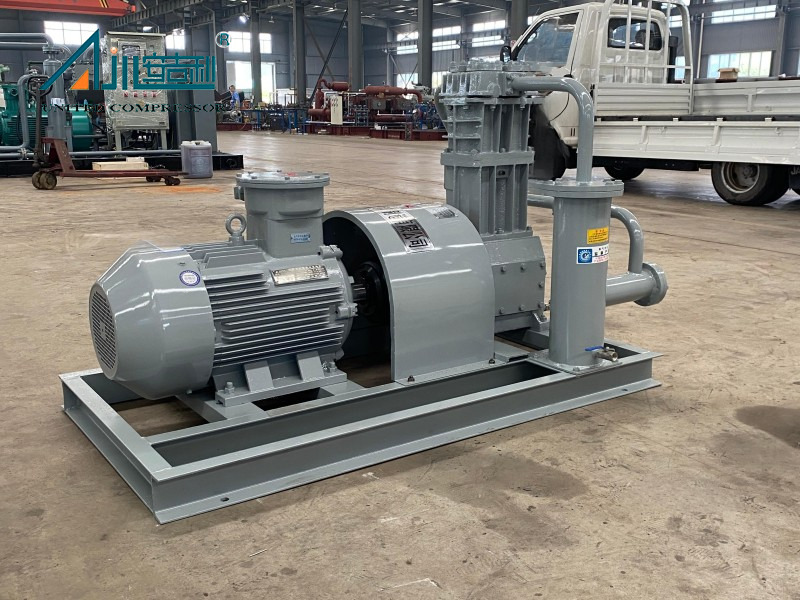

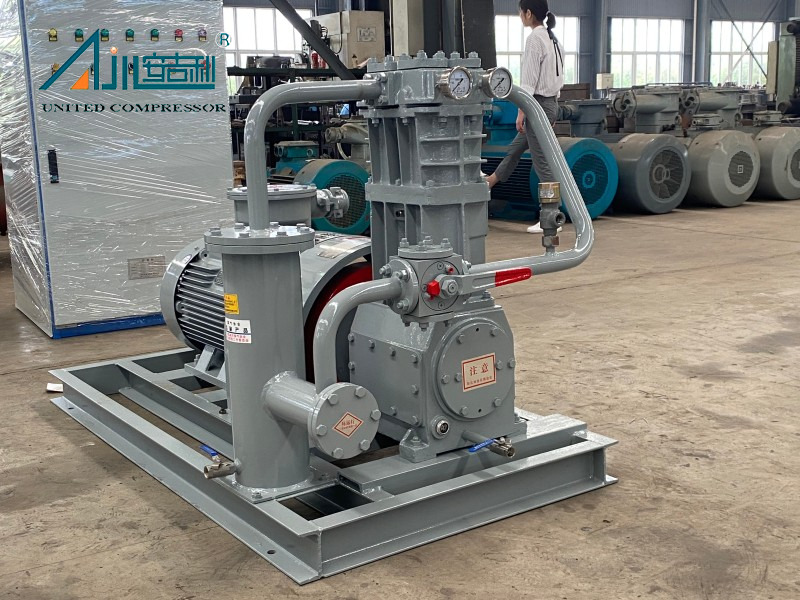

ضاغط الغاز المسال ZW -0.8/16-24 عبارة عن ضاغط غاز البترول المسال الخالي من الزيت من الدرجة الصناعية ، وهو مصمم خصيصًا للتعامل مع غاز البترول المسال (LPG) والوسائط الأخرى المتطايرة منخفضة الغليان.

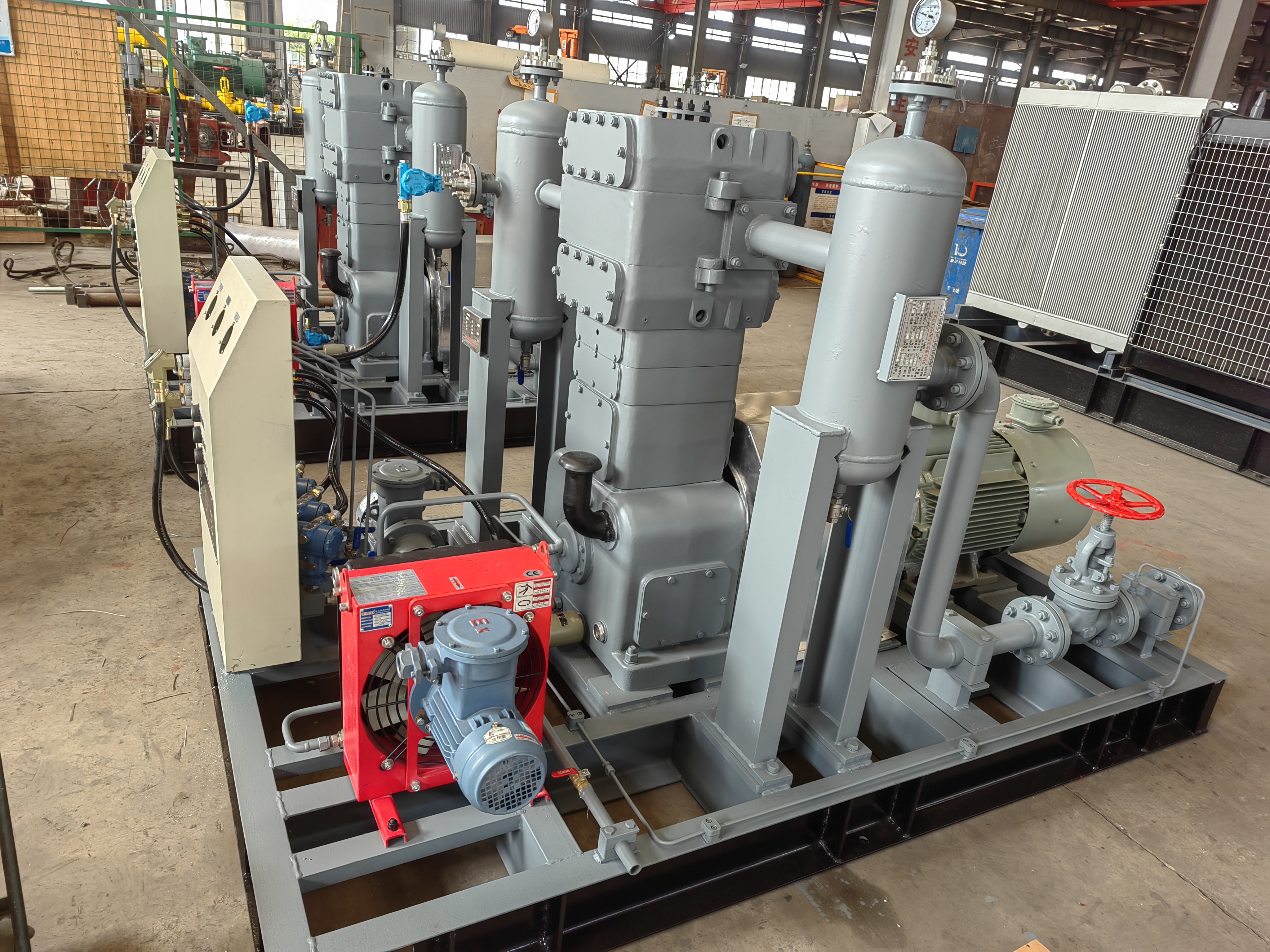

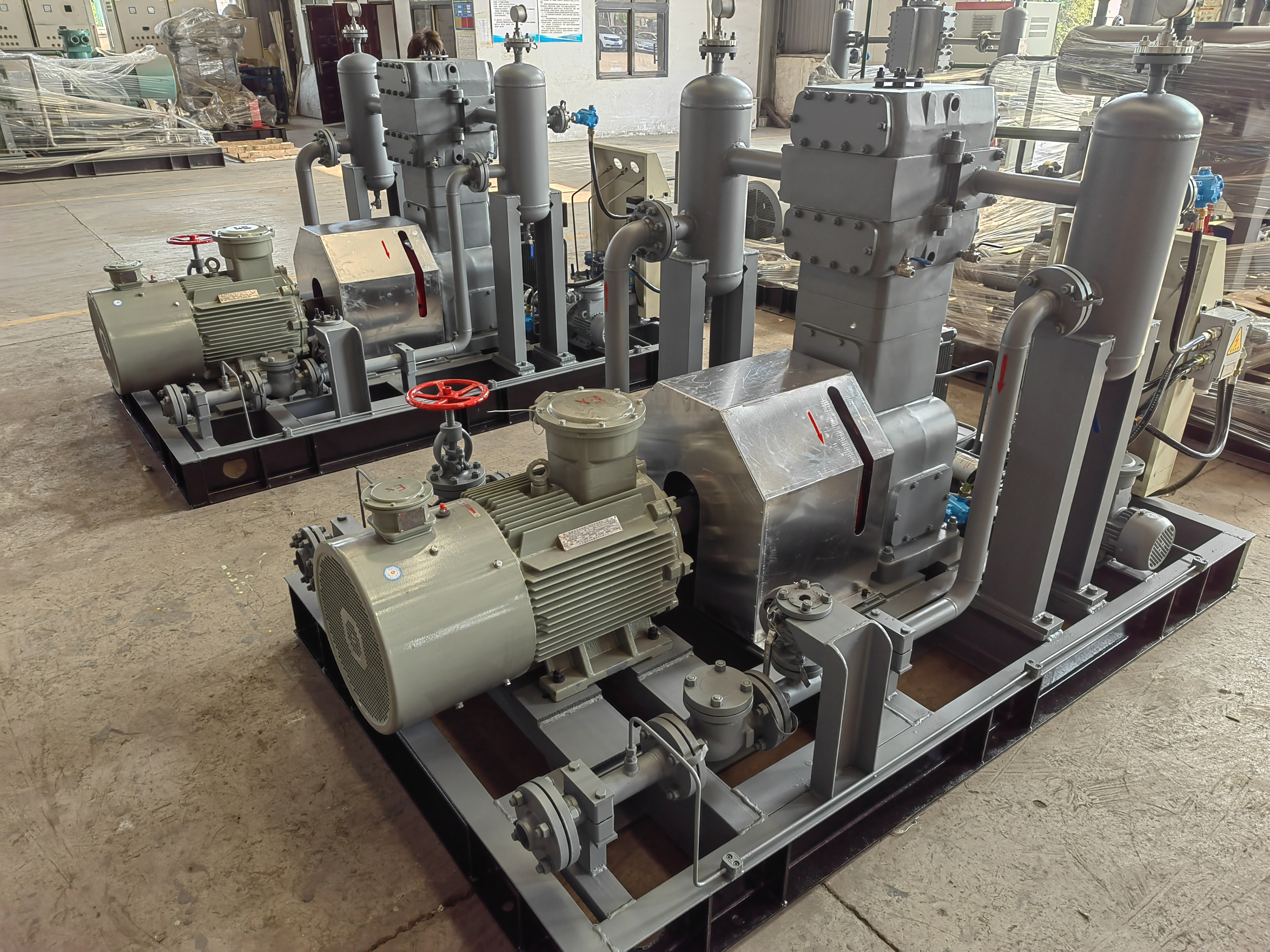

تم تصنيعه بواسطة United Compressor ، فإن ضاغط المكبس الترددي LPG يتم تطبيقه على نطاق واسع في عمليات تفريغ غاز البترول المسال، ونقل السائل، والتعليب، واستعادة الغاز المتبقي . يضمن هيكل التوازن المتماثل من النوع D الموثوقية العالية، والاهتزاز المنخفض، وعمر الخدمة الطويل، مما يجعله مناسبًا للبيئات الصناعية ذات الخدمة المستمرة.
مع معدل تدفق يبلغ 0.8 متر مكعب/دقيقة , وضغط مدخل يبلغ 1.6 ميجا باسكال ، وضغط تفريغ يصل إلى 2.4 ميجا باسكال ، يوفر ضاغط غاز البترول المسال ZW-0.8/16-24 أداءً مستقرًا وفعالاً مع الحفاظ على الأبعاد المدمجة لسهولة التركيب.
تم تصميم ضاغط الغاز المسال ZW-0.8/16-24 من أجل كفاءة الذروة ، مما يتميز بدرجة عالية من الأتمتة التي تقلل من التدخل اليدوي. يقلل بناءها القوي من الأجزاء الضعيفة ، مما يضمن الموثوقية طويلة الأجل حتى في البيئات الصعبة. إن دمج عناصر التصميم المتقدمة ، مثل بنية D-type (التوازن المتماثل) وتزييت الخالية من الزيت ، يزيل مخاطر التلوث المتوسطة ، مما يجعله آمنًا للتطبيقات الحساسة.
يستفيد المشغلون من انخفاض مستويات الاهتزاز والضوضاء ، مما يخلق بيئة عمل أكثر أمانًا وراحة. يقلل التصميم المبسط للضاغط من عدد المكونات القابلة للارتداء ، مما يقلل من تردد الصيانة والتكاليف. يتم تبسيط الشيكات الروتينية واستبدال الأجزاء ، مما يضمن الحد الأدنى من التوقف عن عملياتك.
من خلال الاعتراف بالاحتياجات الصناعية المتنوعة ، يوفر ضاغط الغاز المسال ZW-0.8/16-24 خيارات تخصيص واسعة النطاق. اختر من بين الأشكال الهيكلية المختلفة (من النوع D و M-type و S-type و W-type و V-type و Z-type) وطرق التبريد (التبريد المبرد بالماء ، المبرد بالهواء ، المبرد بالهواء) لتتناسب مع ظروف موقعك. تشمل نماذج التثبيت إعدادات ثابتة أو متنقلة أو مثبتة على الانزلاق أو من نوع المقصورة ، بينما تتراوح أوضاع القيادة من المحرك إلى المحرك إلى محرك الديزل ، والتكيف مع توافر الطاقة.
منطقة التطبيق
يستخدم ضاغط الغاز المسال هذا على نطاق واسع في:
محطات تخزين وتوزيع غاز البترول المسال
أنظمة تفريغ وتحميل غاز البترول المسال
مصانع تعليب وتعبئة غاز البترول المسال
وحدات استعادة بخار غاز البترول المسال
محطات التغويز والخلط
محطات تعبئة غاز البترول المسال للسيارات
إنها مناسبة بشكل خاص لمحطات غاز البترول المسال الصغيرة والمتوسطة والكبيرة التي تتطلب حلول ضغط غاز البترول المسال آمنة، وخالية من الزيوت، وموثوقة..
بالإضافة إلى غاز البترول المسال، الضاغط مناسب لما يلي:
تطبيقات ضاغط البروبان
تطبيقات ضاغط البيوتان
البيوتين والغاز المسال المختلط
نماذج بديلة للبروبيلين والأمونيا السائلة
وهذا يجعله ضاغط غاز مسال صناعي متعدد الأغراض لقطاعي المواد الكيميائية والطاقة.
تسليط الضوء على المزايا
 |  |  |  |
| يتمتع بكفاءة عالية وموثوقية قوية ودرجة عالية من الأتمتة ؛ | أجزاء أقل ضعفا ، انخفاض الاهتزاز ، ضوضاء منخفضة ، وسهولة التشغيل والصيانة | يتم تثبيت جميع المعدات الرئيسية والمساعد للضاغط على الزلاجة ، تعمل بسلاسة وموثوقة. إن التثبيت الكلي للزلاجة مريح لنقل وتركيب الضاغط | تم تصميم مكونات الماكينة بأكملها بعناية |
شهادات براءات الاختراع
 | A Piston Rod Thread Sleeve ZL 2017 2 1907021.7 | | جهاز دعم حلقة المكبس ZL 2018 2 0294776.2 | |
| مكبس النطاق ZL 2017 2 190177.0 لضواغط متوازنة متماثلة | | مقصورة مزدوجة قصيرة طويلة متكاملة ZL 2018 2 0294762.0 |
وصف الجهاز بأكمله
يتبنى الضاغط من النوع D (نوع التوازن المتماثل) ، والتشحيم المبرد بالمياه ، والتشحيم الخالي من الزيت ، ونوع المكبس المتبادل ، وضغط من مرحلتين من صفوف من الصفوف ، ويتم توفير الوحدة بأكملها بطريقة معيارية.
علبة مرافق الضاغط مصنوعة من الحديد الزهر الرمادي ولديها أربعة ثقوب بأقطار مختلفة لتثبيت الشرائح المتقاطعة والمحامل والمقاعد المحمولة. يمكن للجزء السفلي من علبة المرافق تخزين زيت التشحيم للضاغط للتشحيم ؛ يحتوي السطح العلوي من علبة المرافق على واجهة لتثبيت لوحة تغطية مدخل الوقود (منفذ التنفس) ؛ بالإضافة إلى ذلك ، تحتوي علبة المرافق أيضًا على واجهات احتياطية مثل ميناء تصريف الزيت ، ومنفذ مراقبة مقياس الزيت ، ومنفذ حقن زيت المقعد ، ومنفذ قياس درجة حرارة زيت التثبيت. تم توصيل منفذ تصريف النفط في علبة المرافق إلى الخارج من المقصورة ومجهز بصمام كرة يدوي لتصريف الزيت من علبة المرافق.
الجسم الأوسط للضاغط هو بنية جسم متوسطة مزدوجة ، مما يضمن أن مساحة الجسم الأوسط أكبر من ضربة واحدة ، مما يمنع زيت الضاغط من دخول الأسطوانة من علبة المرافق ، مما يضمن أن زيت الضاغط لا يلوث الوسط. مادة أسطوانة الضاغط هي الحديد الزهر الرمادي/الصلب المزور ، وتتبنى تصميم تزييت خالٍ من الزيت ، والذي لا يتطلب تزييتًا من الزيت. مادة رأس الأسطوانة هي من الحديد الزهر الرمادي/الصلب المزور ، ويتم ترتيب صمامات الهواء محوريًا على رأس الأسطوانة.
 |  |
الضاغط في هذه الصورة هو منتج غير قياسي. يوفر المنتج حلولًا مستقلة مصممة لمتطلبات الاستخدام المحددة للعملاء (معدل التدفق/النقاء/الضغط ، وبيئة الاستخدام ، والغرض الرئيسي ، ومتطلبات العميل الخاصة) ، من التصميم إلى تخصيص المنتج.
الشكل الهيكلي: D-type/m-type/s-type/w-type/v-type/z-type
طريقة التبريد: تبريد الماء/تبريد الهواء/تبريد مختلط
نموذج التثبيت: نوع ثابت/محمول/مثبت/مقصورة/مقصورة
وضع القيادة: محرك المحرك/محرك الديزل البدء
النقل: البحر/الهواء/الأرض
التغليف:
 |  |  |
| المقصورة المعدنية | صندوق خشبي | مقصورة مقاومة للصوت |
المعلمة الفنية
| لا. | نموذج | واسطة | معدل التدفق (NM3/H) | ضغط العادم MPA （G) |  طاقة المحرك (KW) | أولينج ميث | الأبعاد العامة (مم) | الأوزان (كغ) | |
| 1 | ZW-0.8/（4.5 ～ 15）-（12.5 ～ 23） | الأمونيا الصناعية | 0.8 | 1.25 ～ 2.3 | 15 | مبرد بالهواء | 1650 × 650 × 1050 | 550 | |
| 2 | ZW-0.8/10-16 | Isobutane | 0.8 | 1.6 | 11 | مبرد بالهواء | 1650 × 650 × 1150 | 450 | |
| 3 | ZW-0.8/10-16 | الغاز المسال | 0.8 | 1.6 | 11 | مبرد بالهواء | 1750 × 900 × 1250 | 1200 | |
| 4 | ZW-0.8/16-24 | غاز الأمونيا | 0.8 | 2.4 | 15 | مبرد بالهواء | 1800 × 950 × 1250 | 1300 | |
| 5 | ZW-1.0/（1 ～ 10）-（5 ～ 14） | كلوريد الميثيلين | 1.0 | 0.5 ～ 1.4 | 15 | مبرد بالهواء | 1700 × 850 × 1050 | 600 | |
| 6 | ZW-1.0/（1 ～ 6）-（4 ～ 9） | ثنائي ميثيل أمين | 1.0 | 0.4 ～ 0.9 | 15 | مبرد بالهواء | 1700 × 850 × 1050 | 600 | |
| 7 | ZW-1. 1/10-15 | غاز الأمونيا | 1.1 | 1.5 | 15 | مبرد بالهواء | 1700 × 850 × 1100 | 700 | |
| 8 | ZW-1. 1/10-16 | الغاز المسال | 1.1 | 1.6 | 15 | مبرد بالهواء | 1800 × 950 × 1250 | 1300 | |
| 9 | ZW-1. 1/16-24 | غاز الأمونيا | 1.1 | 2.4 | 22 | مبرد بالهواء | 1650 × 850 × 1050 | 750 | |
| 10 | ZW-1. 1/16-24 | غاز الأمونيا | 1.1 | 2.4 | 22 | مبرد بالهواء | 1850 × 950 × 1300 | 1400 | |
| 11 | ZW-1.5/10-16 | الغاز المسال | 1.5 | 1.6 | 22 | مبرد بالهواء | 1850 × 950 × 1300 | 1400 | |
| 12 | ZW-1.5/16-24 | غاز الأمونيا | 1.5 | 2.4 | 30 | مبرد بالهواء | 1900 × 980 × 1300 | 1500 | |
| 13 | ZW-2.0/10-16 | Isobutylene | 2.0 | 1.6 | 36 | مبرد بالهواء | 1900 × 900 × 1200 | 900 | |
| 14 | ZW-3.0/10-16 | الغاز المسال | 3.0 | 1.6 | 45 | مبرد بالهواء | 2200 × 1400 × 1750 | 2000 | |
| 15 | DW-3.0/10-15 | غاز الأمونيا | 3.0 | 1 ～ 1.5 | 45 | طلاء الماء | D3200 × 2200 × 1700 | 3500 | |
| 16 | PW-2.2/(3.98 ～ 14.6)-(7.5 ～ 18. 1) | غاز الأمونيا | 2.2 | 0.75 ～ 1.8 | 30 | تبريد الماء | 2300 × 1500 × 1800 | 2500 | |
| 17 | VW-6.0/10-16 | الغاز المسال | 6.0 | 1.6 | 75 | طلاء الماء | D 2800 × 1700 × 1700 | 3000 | |
| 18 | VW-8.0/10-16 | الغاز المسال | 8.0 | 1.6 | 110 | طلاء الماء | D 2800 × 1800 × 1800 | 4500 | |
| 19 | ZW-0.5/（3.5 ～ 5.8）-（7.2 ～ 9.5） | الميثيلامين | 0.5 | 0.72 ～ 0.95 | 7.5 | تبريد الماء | 1650 × 700 × 1100 | 700 | |
| 20 | ZW-0.8/（0 ～ 3.5）-（3 ～ 6.5） | كلوريد الفينيل | 0.8 | 0.3 ～ 0.65 | 11 | تبريد الماء | 1650 × 650 × 1150 | 650 | |
| 21 | ZW-0.8/(2 ～ 15) -20 | البروبان | 0.8 | 2.0 | 22 | طلاء الماء | D 3000 × 1800 × 2400 | 3500 | |
| 22 | ZW-0.8/3-8 | n-butane | 0.8 | 0.3 ～ 0.8 | 11 | تبريد الماء | 1650 × 850 × 1050 | 600 | |
| 23 | ZW-1.0/3-6 | البنتان | 1.0 | 0.3 ～ 0.6 | 11 | تبريد الماء | 1700 × 850 × 1050 | 650 | |
| 24 | ZW-1. 1/10-16 | البروبان | 1.1 | 1.6 | 18.5 | تبريد الماء | 1700 × 650 × 1100 | 600 | |
| 25 | ZW-1. 1/7-14 | البروبان | 1.1 | 0.7 ～ 1.4 | 15 | تبريد الماء | 1700 × 650 × 1100 | 600 | |
| 26 | ZW-1.5/10-16 | البروبيلين | 1.5 | 11.6 | 22 | طلاء الماء | D 2200 × 1600 × 1600 | 1500 | |
| 27 | ZW-1.5/16-24 | البروبيلين | 1.5 | 2.4 | 30 | طلاء الماء | D 2300 × 1600 × 1650 | 1500 | |
| 28 | ZW-2.0/10-16 | الغاز المسال | 2.0 | 1.6 | 30 | تبريد الماء | 1900 × 980 × 1300 | 1500 | |
| 29 | ZW-2.0/16-24 | الغاز المسال | 2.0 | 2.4 | 37 | تبريد الماء | 1900 × 100 × 1350 | 1600 | |
| 30 | ZW-3.0/7-12 | الغاز المسال | 3.0 | 1.2 | 45 | طلاء الماء | D 2200 × 1000 × 1200 | 1600 | |
قضية المشروع
 |  |  |
| مشروع ضاغط Zaozhuang CNG لشركة Chengdu Shenliang Technology Co. ، Ltd. | Lanzhou Petrochemical Company 240000 Tonsyear Restoration Ethylene Production Projec | شراء جفاف الغربال الجزيئي ، وتجديد الجليكول الإيثيلين وجهاز الحقن ، وتزلج غاز الوقود في مجال غاز أكيموم |
تم تصميمه بشكل أساسي لغاز البترول المسال (LPG) ، وهو يعالج بكفاءة مواد منخفضة التليين ، مثل البروبان ، والبوتان ، وبوتن. النماذج المتغيرة مناسبة أيضًا للبروبيلين والأمونيا السائلة والأمونيا الصناعية ، مما يجعلها قابلة للتكيف مع احتياجات المناولة الكيميائية المتنوعة.
يتميز ضاغط الغاز المسال ZW-0.8/16-24 بسعة معالجة , تبلغ لها , 0.8 متر مكعب/دقيقة من ضغط العادم 1.6MPa.g. أبعاد ~ 1650 × 650 × 1050 مم وتزن ~ 650 كجم ، مع تزييت خالي من الزيت وهيكل توازن متماثل من النوع D.
نعم ، التخصيص المكثف متاح. تشمل الخيارات النماذج الهيكلية (D/M/S/W/V/Z-type) ، وطرق التبريد (التبريد المائي/الهواء/المختلط) ، وأنواع التثبيت (ثابتة/محمولة/محمولة) ، وأنماط محرك (محرك/ديزل). نخصص الحلول بناءً على معدل التدفق والضغط والنقاء وبيئة الاستخدام والاحتياجات الأخرى الخاصة بالعميل.
