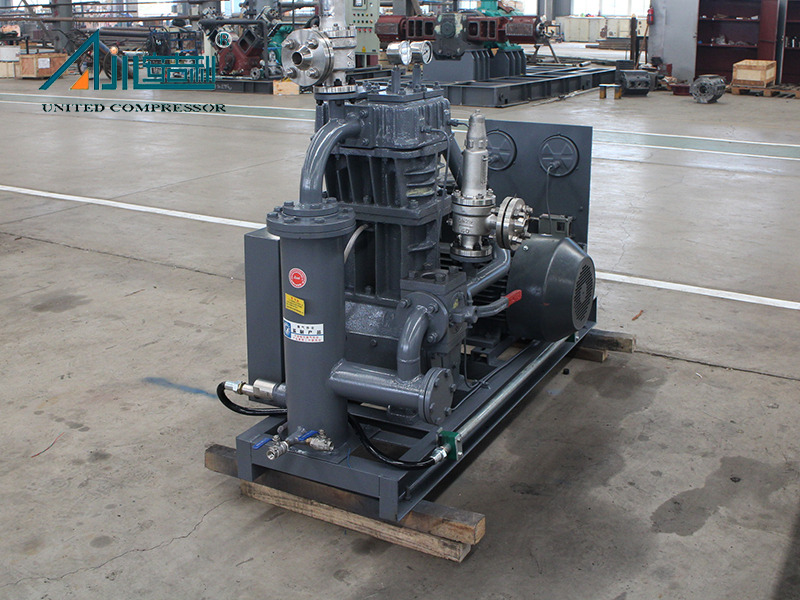

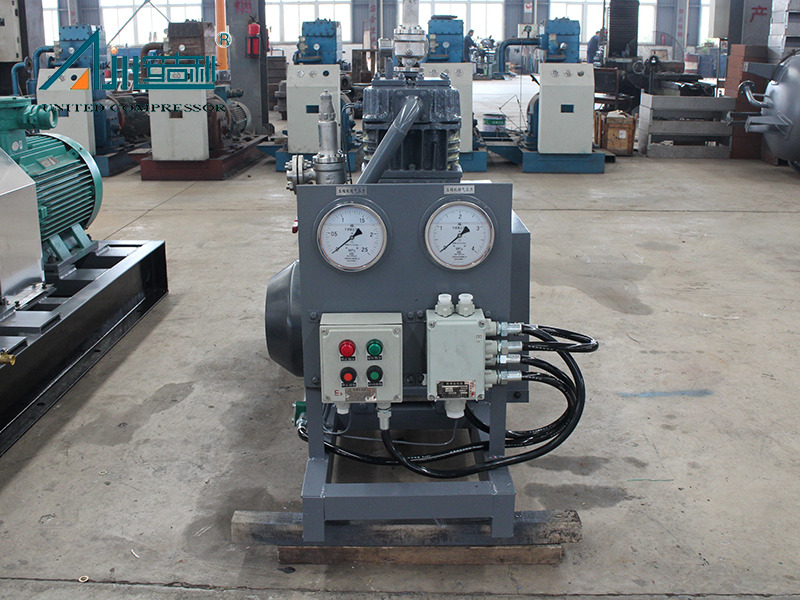

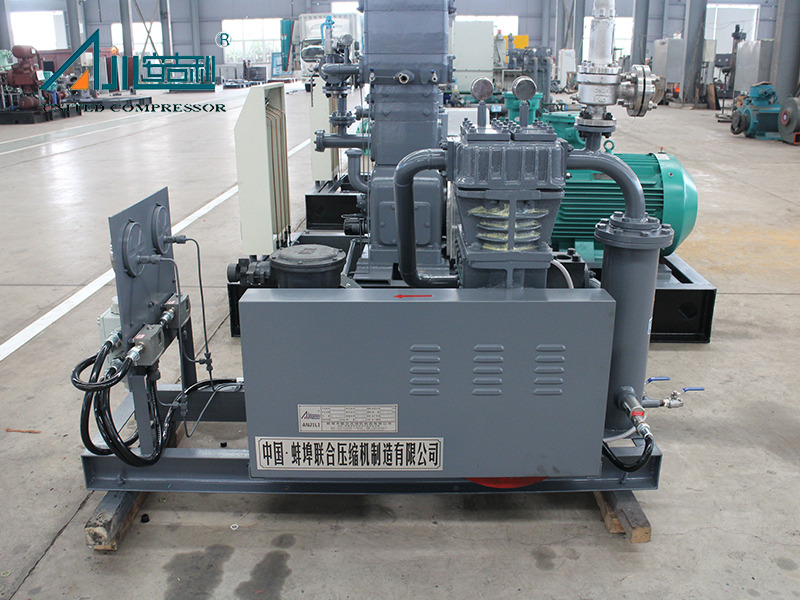

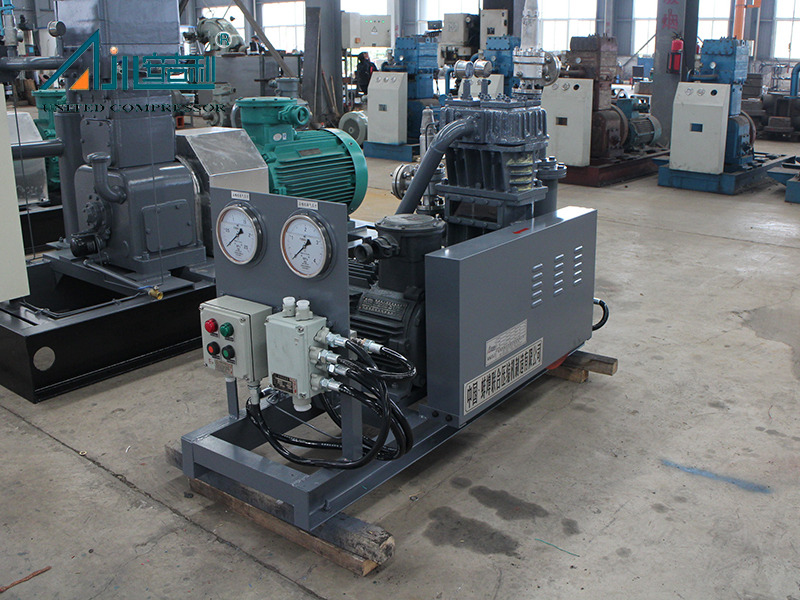

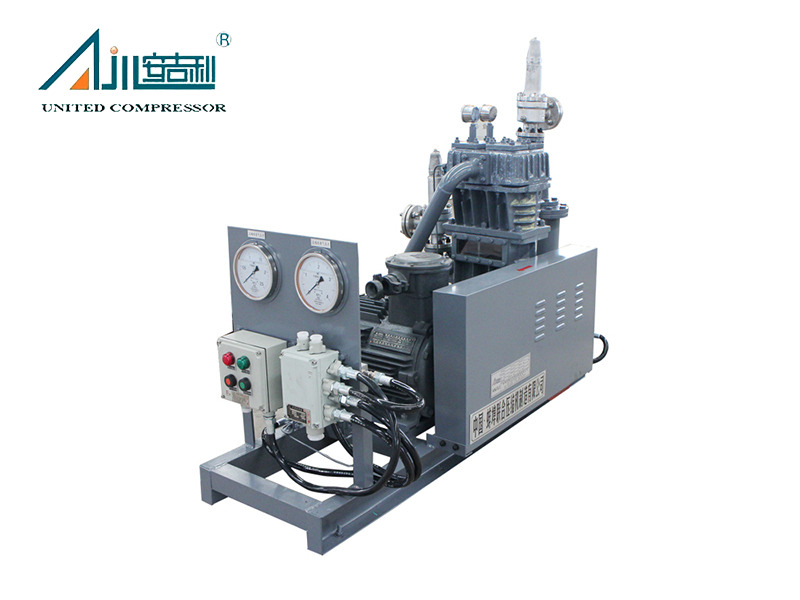

يعد ضاغط الغاز المسال ZW-1.0 / 16-24 ، الذي تم تصنيعه بواسطة Bengbu United ضاغط ، عبارة عن معدات صناعية عالية الأداء مصممة للتعامل الفعال للمواد المتقلبة المنخفضة. باعتباره الرائد ضاغط الغاز المسال في السوق ، فإنه يتفوق في التطبيقات التي تتراوح من البناء الحضري ومعالجة البترول إلى الدفاع ، وتعدين الفحم ، والهندسة الكيميائية ، والمعادن ، ومحطات الغاز المسال.
تم تحسين هذا الضاغط على وجه التحديد لغاز الأمونيا (مع تكوين متوسطة في Mol ٪) ، ويتميز بسعة معالجة تبلغ 1.0 متر مكعب/دقيقة - مما يجعله مثاليًا لكل من النقل السائل واستعادة الغاز المتبقية للمواد مثل البروبان والبوتان والبوتن. يمكن أن تعالج نماذجها المتغيرة أيضًا البروبيلين والأمونيا السائلة ، مما يوفر التنوع عبر الاحتياجات الصناعية المتنوعة.
تضمن المعلمات التشغيلية الرئيسية الموثوقية: تعمل بضغط مدخل قدره 1.6mpa.g ودرجة حرارة مدخل ≤40 ℃ ، مع تقديم ضغط عادم قدره 2.4mpa.g. مدعومًا بمحرك رئيسي 18.5 كيلو وات ، يوازن بين الطاقة والكفاءة ، مع أبعاد شاملة مدمجة تبلغ 1300 × 800 × 1050 مم ووزن آلة كاملة يبلغ 500 كجم تقريبًا لسهولة التثبيت في إعدادات مختلفة.
تم تصميم ضاغط ZW-1 / 16-24 ، الذي تم تصميمه لأداء الذروة ، بين الكفاءة العالية والموثوقية القوية. يقلل تصميمه من فقدان الطاقة ، مما يضمن تشغيل ثابت حتى في البيئات الصناعية الصعبة. يقلل نظام الأتمتة من التدخل اليدوي ، مما يقلل من خطر الخطأ البشري وتعزيز الاستقرار على المدى الطويل.
مع وجود عدد أقل من الأجزاء الضعيفة ، يتطلب هذا الضاغط الحد الأدنى من الصيانة ، وخفض تكاليف التشغيل. تخلق مستويات الاهتزاز والضوضاء المنخفضة (التي تحققت من خلال الهندسة الدقيقة) بيئة عمل أكثر أمانًا وأكثر راحة. يستفيد المشغلون من الضوابط البديهية ، مما يجعل التشغيل والصيانة واضحين - حتى بالنسبة للفرق التي لديها التدريب الفني الأساسي.
يتم دمج المكونات الرئيسية والمساعد بالكامل في بنية مثبتة على التزلج ، مما يضمن تشغيلًا سلسًا ومستقرًا. هذا التصميم يبسط النقل والتركيب في الموقع ، مما يقلل من وقت الإعداد وتكاليف العمالة. سواء بالنسبة للمرافق الثابتة أو التطبيقات المحمولة ، يتكيف التكوين المثبت على SKID بسلاسة مع ظروف عمل مختلفة.
تم تصميم الضاغط بهيكل D-type (توازن متماثل) ، ويستخدم تقنية التشحيم المبردة بالمياه ، وخالية من الزيت ، وتصميم مكبس معامل مع ضغط من صفوف من الصفوف من صفوف من صفوف ثلاثية. علبة المرافق ، المصنوعة من الحديد الزهر الرمادي ، وتخزن زيت التشحيم وتتضمن واجهات أساسية لتصريف الزيت ، ومراقبة درجة الحرارة ، والصيانة.
منطقة التطبيق
يستخدم المنتج على نطاق واسع في الإنشاءات الحضرية ، والبترول ، والدفاع الوطني ، والفحم ، والجيولوجيا ، والصناعة الكيميائية ، والمعادن ، وتصنيع الآلات ، والطب ، ومحطات الغاز المسال وغيرها من الإدارات. بالإضافة إلى ذلك ، فهي مناسبة للنقل السائل واستعادة الغاز المتبقي للمواد المنخفضة الغليان والمتقلبة مثل البروبان والبوتان وبوتن. يمكن استخدام منتجاتها المتغيرة للنقل السائل واستعادة الغاز من البروبيلين ، الأمونيا السائلة ، إلخ.
تسليط الضوء على المزايا
 |  |  |  |
| يتمتع بكفاءة عالية وموثوقية قوية ودرجة عالية من الأتمتة ؛ | أجزاء أقل ضعفا ، انخفاض الاهتزاز ، ضوضاء منخفضة ، وسهولة التشغيل والصيانة | يتم تثبيت جميع المعدات الرئيسية والمساعد للضاغط على الزلاجة ، تعمل بسلاسة وموثوقة. إن التثبيت الكلي للزلاجة مريح لنقل وتركيب الضاغط | تم تصميم مكونات الماكينة بأكملها بعناية |
شهادات براءات الاختراع
 | A Piston Rod Thread Sleeve ZL 2017 2 1907021.7 | | جهاز دعم حلقة المكبس ZL 2018 2 0294776.2 | |
| مكبس النطاق ZL 2017 2 190177.0 لضواغط متوازنة متماثلة | | مقصورة مزدوجة قصيرة طويلة متكاملة ZL 2018 2 0294762.0 |
وصف الجهاز بأكمله
يتبنى الضاغط من النوع D (نوع التوازن المتماثل) ، والتشحيم المبرد بالمياه ، والتشحيم الخالي من الزيت ، ونوع المكبس المتبادل ، وضغط من مرحلتين من صفوف من الصفوف ، ويتم توفير الوحدة بأكملها بطريقة معيارية.
علبة مرافق الضاغط مصنوعة من الحديد الزهر الرمادي ولديها أربعة ثقوب بأقطار مختلفة لتثبيت الشرائح المتقاطعة والمحامل والمقاعد المحمولة. يمكن للجزء السفلي من علبة المرافق تخزين زيت التشحيم للضاغط للتشحيم ؛ يحتوي السطح العلوي من علبة المرافق على واجهة لتثبيت لوحة تغطية مدخل الوقود (منفذ التنفس) ؛ بالإضافة إلى ذلك ، تحتوي علبة المرافق أيضًا على واجهات احتياطية مثل ميناء تصريف الزيت ، ومنفذ مراقبة مقياس الزيت ، ومنفذ حقن زيت المقعد ، ومنفذ قياس درجة حرارة زيت التثبيت. تم توصيل منفذ تصريف النفط في علبة المرافق إلى الخارج من المقصورة ومجهز بصمام كرة يدوي لتصريف الزيت من علبة المرافق.
الجسم الأوسط للضاغط هو بنية جسم متوسطة مزدوجة ، مما يضمن أن مساحة الجسم الأوسط أكبر من ضربة واحدة ، مما يمنع زيت الضاغط من دخول الأسطوانة من علبة المرافق ، مما يضمن أن زيت الضاغط لا يلوث الوسط. مادة أسطوانة الضاغط هي الحديد الزهر الرمادي/الصلب المزور ، وتتبنى تصميم تزييت خالٍ من الزيت ، والذي لا يتطلب تزييتًا من الزيت. مادة رأس الأسطوانة هي من الحديد الزهر الرمادي/الصلب المزور ، ويتم ترتيب صمامات الهواء محوريًا على رأس الأسطوانة.
 |  |
الضاغط في هذه الصورة هو منتج غير قياسي. يوفر المنتج حلولًا مستقلة مصممة لمتطلبات الاستخدام المحددة للعملاء (معدل التدفق/النقاء/الضغط ، وبيئة الاستخدام ، والغرض الرئيسي ، ومتطلبات العميل الخاصة) ، من التصميم إلى تخصيص المنتج.
الشكل الهيكلي: D-type/m-type/s-type/w-type/v-type/z-type
طريقة التبريد: تبريد الماء/تبريد الهواء/تبريد مختلط
نموذج التثبيت: نوع ثابت/محمول/مثبت/مقصورة/مقصورة
وضع القيادة: محرك المحرك/محرك الديزل البدء
النقل: البحر/الهواء/الأرض
التغليف:
 |  |  |
| المقصورة المعدنية | صندوق خشبي | مقصورة مقاومة للصوت |
قضية المشروع
 |  |  |
| Lanzhou Petrochemical Company 240000 Tonsyear Restoration Ethylene Production Projec | حقل زيت آذان في جنوب كازاخستان | شراء جفاف الغربال الجزيئي ، وتجديد الجليكول الإيثيلين وجهاز الحقن ، وتزلج غاز الوقود في مجال غاز أكيموم |
المعلمة الفنية
| لا. | نموذج | واسطة | معدل التدفق (NM3/H) | ضغط العادم MPA （G) |  طاقة المحرك (KW) | أولينج ميث | الأبعاد العامة (مم) | الأوزان (كغ) | |
| 1 | ZW-0.8/（4.5 ～ 15）-（12.5 ～ 23） | الأمونيا الصناعية | 0.8 | 1.25 ～ 2.3 | 15 | مبرد بالهواء | 1650 × 650 × 1050 | 550 | |
| 2 | ZW-0.8/10-16 | Isobutane | 0.8 | 1.6 | 11 | مبرد بالهواء | 1650 × 650 × 1150 | 450 | |
| 3 | ZW-0.8/10-16 | الغاز المسال | 0.8 | 1.6 | 11 | مبرد بالهواء | 1750 × 900 × 1250 | 1200 | |
| 4 | ZW-0.8/16-24 | غاز الأمونيا | 0.8 | 2.4 | 15 | مبرد بالهواء | 1800 × 950 × 1250 | 1300 | |
| 5 | ZW-1.0/（1 ～ 10）-（5 ～ 14） | كلوريد الميثيلين | 1.0 | 0.5 ～ 1.4 | 15 | مبرد بالهواء | 1700 × 850 × 1050 | 600 | |
| 6 | ZW-1.0/（1 ～ 6）-（4 ～ 9） | ثنائي ميثيل أمين | 1.0 | 0.4 ～ 0.9 | 15 | مبرد بالهواء | 1700 × 850 × 1050 | 600 | |
| 7 | ZW-1. 1/10-15 | غاز الأمونيا | 1.1 | 1.5 | 15 | مبرد بالهواء | 1700 × 850 × 1100 | 700 | |
| 8 | ZW-1. 1/10-16 | الغاز المسال | 1.1 | 1.6 | 15 | مبرد بالهواء | 1800 × 950 × 1250 | 1300 | |
| 9 | ZW-1. 1/16-24 | غاز الأمونيا | 1.1 | 2.4 | 22 | مبرد بالهواء | 1650 × 850 × 1050 | 750 | |
| 10 | ZW-1. 1/16-24 | غاز الأمونيا | 1.1 | 2.4 | 22 | مبرد بالهواء | 1850 × 950 × 1300 | 1400 | |
| 11 | ZW-1.5/10-16 | الغاز المسال | 1.5 | 1.6 | 22 | مبرد بالهواء | 1850 × 950 × 1300 | 1400 | |
| 12 | ZW-1.5/16-24 | غاز الأمونيا | 1.5 | 2.4 | 30 | مبرد بالهواء | 1900 × 980 × 1300 | 1500 | |
| 13 | ZW-2.0/10-16 | Isobutylene | 2.0 | 1.6 | 36 | مبرد بالهواء | 1900 × 900 × 1200 | 900 | |
| 14 | ZW-3.0/10-16 | الغاز المسال | 3.0 | 1.6 | 45 | مبرد بالهواء | 2200 × 1400 × 1750 | 2000 | |
| 15 | DW-3.0/10-15 | غاز الأمونيا | 3.0 | 1 ～ 1.5 | 45 | طلاء الماء | D3200 × 2200 × 1700 | 3500 | |
| 16 | PW-2.2/(3.98 ～ 14.6)-(7.5 ～ 18. 1) | غاز الأمونيا | 2.2 | 0.75 ～ 1.8 | 30 | تبريد الماء | 2300 × 1500 × 1800 | 2500 | |
| 17 | VW-6.0/10-16 | الغاز المسال | 6.0 | 1.6 | 75 | طلاء الماء | D 2800 × 1700 × 1700 | 3000 | |
| 18 | VW-8.0/10-16 | الغاز المسال | 8.0 | 1.6 | 110 | طلاء الماء | D 2800 × 1800 × 1800 | 4500 | |
| 19 | ZW-0.5/（3.5 ～ 5.8）-（7.2 ～ 9.5） | الميثيلامين | 0.5 | 0.72 ～ 0.95 | 7.5 | تبريد الماء | 1650 × 700 × 1100 | 700 | |
| 20 | ZW-0.8/（0 ～ 3.5）-（3 ～ 6.5） | كلوريد الفينيل | 0.8 | 0.3 ～ 0.65 | 11 | تبريد الماء | 1650 × 650 × 1150 | 650 | |
| 21 | ZW-0.8/(2 ～ 15) -20 | البروبان | 0.8 | 2.0 | 22 | طلاء الماء | D 3000 × 1800 × 2400 | 3500 | |
| 22 | ZW-0.8/3-8 | n-butane | 0.8 | 0.3 ～ 0.8 | 11 | تبريد الماء | 1650 × 850 × 1050 | 600 | |
| 23 | ZW-1.0/3-6 | البنتان | 1.0 | 0.3 ～ 0.6 | 11 | تبريد الماء | 1700 × 850 × 1050 | 650 | |
| 24 | ZW-1. 1/10-16 | البروبان | 1.1 | 1.6 | 18.5 | تبريد الماء | 1700 × 650 × 1100 | 600 | |
| 25 | ZW-1. 1/7-14 | البروبان | 1.1 | 0.7 ～ 1.4 | 15 | تبريد الماء | 1700 × 650 × 1100 | 600 | |
| 26 | ZW-1.5/10-16 | البروبيلين | 1.5 | 11.6 | 22 | طلاء الماء | D 2200 × 1600 × 1600 | 1500 | |
| 27 | ZW-1.5/16-24 | البروبيلين | 1.5 | 2.4 | 30 | طلاء الماء | D 2300 × 1600 × 1650 | 1500 | |
| 28 | ZW-2.0/10-16 | الغاز المسال | 2.0 | 1.6 | 30 | تبريد الماء | 1900 × 980 × 1300 | 1500 | |
| 29 | ZW-2.0/16-24 | الغاز المسال | 2.0 | 2.4 | 37 | تبريد الماء | 1900 × 100 × 1350 | 1600 | |
| 30 | ZW-3.0/7-12 | الغاز المسال | 3.0 | 1.2 | 45 | طلاء الماء | D 2200 × 1000 × 1200 | 1600 | |
قضية المشروع
 |  |  |

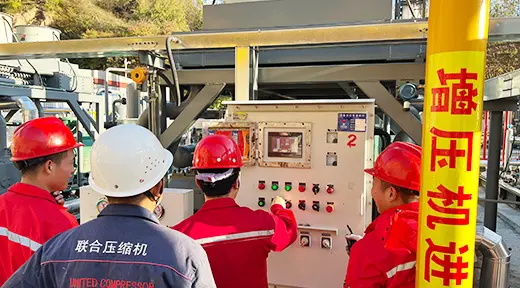

| شراء جفاف الغربال الجزيئي ، وتجديد الجليكول الإيثيلين وجهاز الحقن ، وتزلج غاز الوقود في مجال غاز أكيموم | Lanzhou Petrochemical Company 240000 Tonsyear Restoration Ethylene Production Projec | شركة بكين هونغك تشينغنغ للتكنولوجيا المحدودة |
تم تصميمه بشكل أساسي لغاز الأمونيا ، ويتعامل بكفاءة مع النقل السائل واستعادة الغاز المتبقية للمواد المنخفضة الغليان مثل البروبان والبوتان وبوتن. تمتد النماذج المتغيرة على التوافق مع البروبيلين والأمونيا السائلة.
إنه يتميز بسعة معالجة تبلغ , 1.0 متر حجمها المدمج ( , مكعب , /دقيقة من ضغط مدخل 1.6mpa.g. 1300 × 800 × 1050 مم ) ووزن 500 كجم تحسين استخدام المساحة.
نعم. يوفر Bengbu United ضاغط مخصص حلولًا مصممة على أساس معدل التدفق والنقاء والضغط وبيئة العمل ومتطلبات العملاء الفريدة. تتضمن التخصيصات النماذج الهيكلية وطرق التبريد وأنواع التثبيت وأوضاع محرك الأقراص.
