يعد ضاغط الغاز المسحور ZW-3.0 / 16-24 عبارة عن معدات صناعية متميزة صممها Bengbu United Compressor ، وهي شركة رائدة في الصين. تم تصميم هذا الضاغط المصمم من أجل الكفاءة والموثوقية للتعامل مع الغاز المسال (LPG) والمواد المتطايرة المنخفضة المماثلة ، مما يجعله حجر الزاوية في الصناعات التي تتطلب معالجة غاز آمنة وفعالة.
في جوهره ، يضم ZW-3.0 / 16-24 مواصفات مثيرة للإعجاب: قدرة معالجة تبلغ 3.0 م / دقيقة ، مما يضمن التعامل السريع مع الغاز المسال. يعمل بضغط مدخل قدره 1.6mpa.g ودرجة حرارة مدخل ≤40 ℃ ، مع تقديم ضغط العادم 2.4 ميجابت . مدعومًا بمحرك رئيسي 55 كيلو وات ، يوازن بين الطاقة وكفاءة الطاقة ، مع بُعد إجمالي يبلغ 2500 × 1600 × 1850 مم ووزن حوالي 2500 كجم ، مما يجعله مضغوطًا بدرجة كافية لبيئات التثبيت المتنوعة.
يتفوق هذا الضاغط في العمليات الحرجة مثل تحميل/تفريغ LPG ، ونقل الخزانات ، واستعادة الغاز/السائل المتبقي ، والتعليب. يستخدم على نطاق واسع في محطات التخزين والتوزيع LPG ، ومختلط النباتات ، ومحطات التغويز ، ومصانع التعليب ، ومحطات التزود بالوقود في السيارات. إلى جانب LPG ، فإن النماذج التي تتعامل بكفاءة من البروبان ، والبوتان ، والبوتن ، وحتى النماذج المتغيرة تدعم البروبيلين والأمونيا السائلة ، مما يجعلها خيارًا متعدد الاستخدامات لتلبية الاحتياجات الصناعية المتعددة.
تم تصميم ضاغط الغاز ZW -3.0 / 16-24 المسائل لأداء الذروة. يضمن تصميمه المتقدم كفاءة عالية ، مما يقلل من استهلاك الطاقة مع الحفاظ على إنتاج ثابت. مع التركيز على الموثوقية ، فإنه يقلل من وقت التوقف ، وهو عامل حاسم للعمليات الصناعية حيث يمكن أن تؤدي الانقطاعات إلى خسائر كبيرة. يعزز تكامل الأنظمة الآلية الدقة التشغيلية ، مما يتيح المراقبة والتحكم السلس-على كل من سير العمل اليدوي وشبه الأوتوماتيكي.
مع مراعاة المتانة ، يتميز هذا الضاغط بأجزاء أقل عرضة للخطر ، مما يقلل من تواتر البدائل والإصلاحات. تخلق مستويات الاهتزاز والضوضاء المنخفضة بيئة عمل أكثر أمانًا وأكثر راحة ، والامتثال لمعايير الضوضاء الصناعية. يتم تبسيط الصيانة الروتينية: المكونات التي يمكن الوصول إليها ونقاط الخدمة الواضحة تعني أن الفنيين يمكنهم إجراء عمليات فحص وصيانة بسرعة ، مما يقلل من الاضطرابات التشغيلية.
يتبنى ZW -3.0 / 16-24 تصميمًا مثبتًا على التزلج ، حيث يتم دمج جميع المعدات الرئيسية والمساعدة على زحف واحد. يضمن هذا الهيكل المتكامل التشغيل المستقر وتبسيط النقل - سواء عن طريق البحر أو الجو أو الأرض. التثبيت خالٍ من المتاعب ، مع خيارات لإعدادات النوع الثابت أو المحمول أو المقصورة ، والتكيف مع الظروف في الموقع مثل قيود المساحة أو الحاجة إلى التنقل.
منطقة التطبيق
تُستخدم هذه السلسلة من الضواغط بشكل أساسي في عمليات مختلفة مثل التحميل ، والتفريغ ، والصب ، واستعادة الغاز المتبقية ، والتعليب ، والاستعادة السائلة المتبقية لغاز البترول المسال. إنه معدات مثالية للنقل السائل واستعادة الغاز. لذلك ، يتم استخدامه على نطاق واسع في محطات تخزين وتوزيع غاز البترول المسال ، ومحطات الخلط ، ومحطات التغويز ، ونباتات التعليب ، ومحطات التزويد بالسيارات ، وما إلى ذلك ، وخاصة مناسبة لمحطات غاز البترول الكبيرة والمتوسطة والصغيرة.
بالإضافة إلى ذلك ، فهي مناسبة للنقل السائل واستعادة الغاز المتبقي للمواد المنخفضة الغليان والمتقلبة مثل البروبان والبوتان وبوتن. يمكن استخدام منتجاتها المتغيرة للنقل السائل واستعادة الغاز من البروبيلين ، الأمونيا السائلة ، إلخ.
تسليط الضوء على المزايا
 |  |  |  |
| يتمتع بكفاءة عالية وموثوقية قوية ودرجة عالية من الأتمتة ؛ | أجزاء أقل ضعفا ، انخفاض الاهتزاز ، ضوضاء منخفضة ، وسهولة التشغيل والصيانة | يتم تثبيت جميع المعدات الرئيسية والمساعد للضاغط على الزلاجة ، تعمل بسلاسة وموثوقة. إن التثبيت الكلي للزلاجة مريح لنقل وتركيب الضاغط | تم تصميم مكونات الماكينة بأكملها بعناية |
شهادات براءات الاختراع
 | A Piston Rod Thread Sleeve ZL 2017 2 1907021.7 | | جهاز دعم حلقة المكبس ZL 2018 2 0294776.2 | |
| مكبس النطاق ZL 2017 2 190177.0 لضواغط متوازنة متماثلة | | مقصورة مزدوجة قصيرة طويلة متكاملة ZL 2018 2 0294762.0 |
وصف الجهاز بأكمله
يتبنى الضاغط من النوع D (نوع التوازن المتماثل) ، والتشحيم المبرد بالمياه ، والتشحيم الخالي من الزيت ، ونوع المكبس المتبادل ، وضغط من مرحلتين من صفوف من الصفوف ، ويتم توفير الوحدة بأكملها بطريقة معيارية.
علبة مرافق الضاغط مصنوعة من الحديد الزهر الرمادي ولديها أربعة ثقوب بأقطار مختلفة لتثبيت الشرائح المتقاطعة والمحامل والمقاعد المحمولة. يمكن للجزء السفلي من علبة المرافق تخزين زيت التشحيم للضاغط للتشحيم ؛ يحتوي السطح العلوي من علبة المرافق على واجهة لتثبيت لوحة تغطية مدخل الوقود (منفذ التنفس) ؛ بالإضافة إلى ذلك ، تحتوي علبة المرافق أيضًا على واجهات احتياطية مثل ميناء تصريف الزيت ، ومنفذ مراقبة مقياس الزيت ، ومنفذ حقن زيت المقعد ، ومنفذ قياس درجة حرارة زيت التثبيت. تم توصيل منفذ تصريف النفط في علبة المرافق إلى الخارج من المقصورة ومجهز بصمام كرة يدوي لتصريف الزيت من علبة المرافق.
الجسم الأوسط للضاغط هو بنية جسم متوسطة مزدوجة ، مما يضمن أن مساحة الجسم الأوسط أكبر من ضربة واحدة ، مما يمنع زيت الضاغط من دخول الأسطوانة من علبة المرافق ، مما يضمن أن زيت الضاغط لا يلوث الوسط. مادة أسطوانة الضاغط هي الحديد الزهر الرمادي/الصلب المزور ، وتتبنى تصميم تزييت خالٍ من الزيت ، والذي لا يتطلب تزييتًا من الزيت. مادة رأس الأسطوانة هي من الحديد الزهر الرمادي/الصلب المزور ، ويتم ترتيب صمامات الهواء محوريًا على رأس الأسطوانة.
 |  |

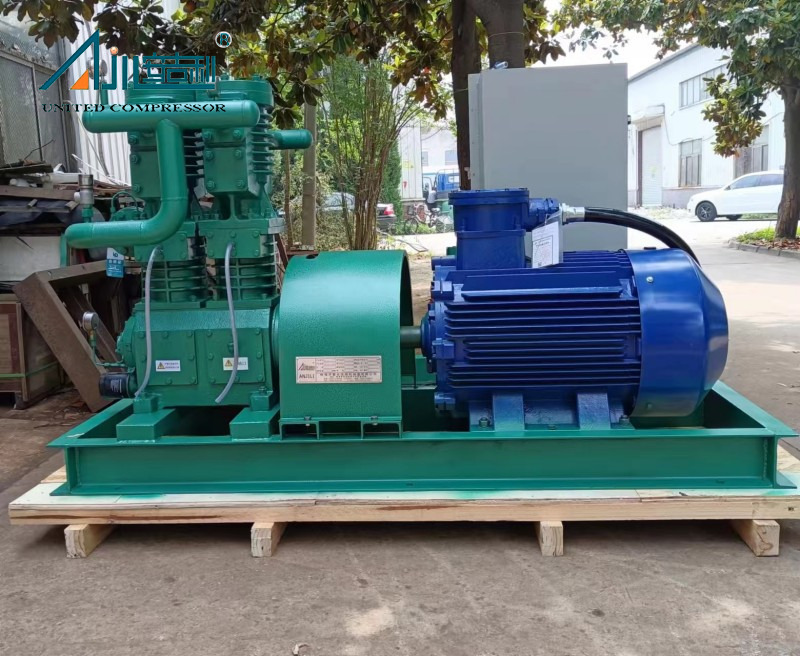

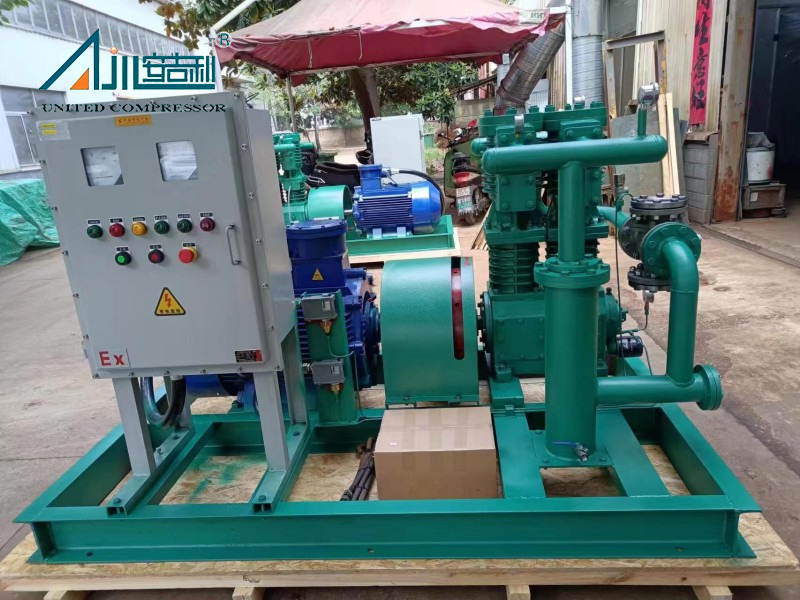

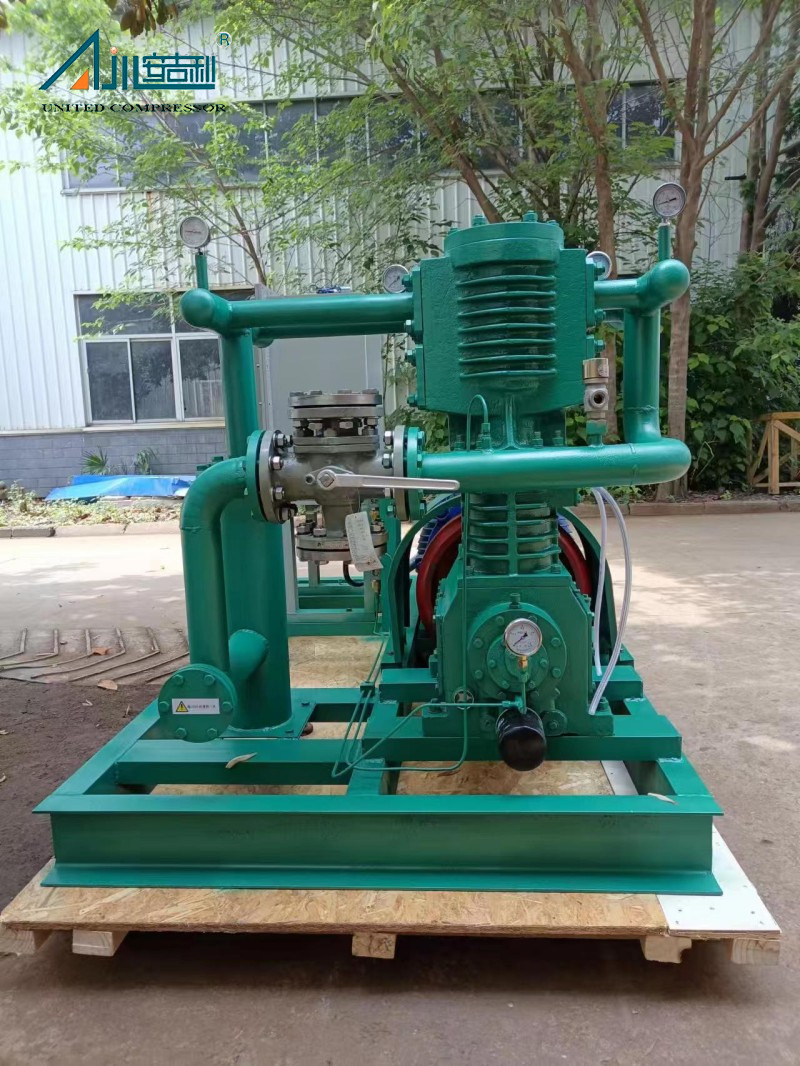

الضاغط في هذه الصورة هو منتج غير قياسي. يوفر المنتج حلولًا مستقلة مصممة لمتطلبات الاستخدام المحددة للعملاء (معدل التدفق/النقاء/الضغط ، وبيئة الاستخدام ، والغرض الرئيسي ، ومتطلبات العميل الخاصة) ، من التصميم إلى تخصيص المنتج.
الشكل الهيكلي: D-type/m-type/s-type/w-type/v-type/z-type
طريقة التبريد: تبريد الماء/تبريد الهواء/تبريد مختلط
نموذج التثبيت: نوع ثابت/محمول/مثبت/مقصورة/مقصورة
وضع القيادة: محرك المحرك/محرك الديزل البدء
النقل: البحر/الهواء/الأرض
التغليف:
 |  |  |
| المقصورة المعدنية | صندوق خشبي | مقصورة مقاومة للصوت |
قضية المشروع
 |  |  |

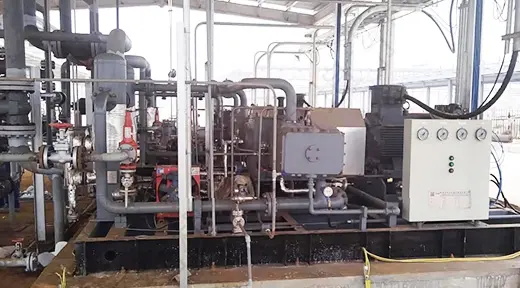

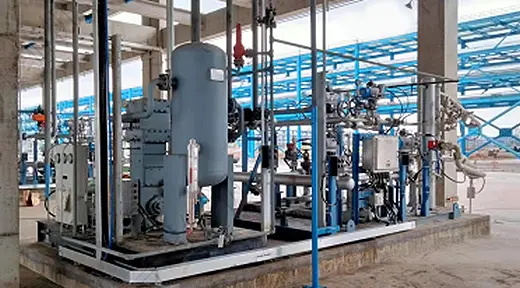

| Lanzhou Petrochemical Company 240000 Tonsyear Restoration Ethylene Production Projec | حقل زيت آذان في جنوب كازاخستان | شراء جفاف الغربال الجزيئي ، وتجديد الجليكول الإيثيلين وجهاز الحقن ، وتزلج غاز الوقود في مجال غاز أكيموم |
المعلمة الفنية
| لا. | نموذج | واسطة | معدل التدفق (NM3/H) | ضغط العادم MPA （G) | طاقة المحرك (KW) | أولينج ميث | الأبعاد العامة (مم) | الأوزان (كغ) | |
| 1 | ZW-0.8/（4.5 ～ 15）-（12.5 ～ 23） | الأمونيا الصناعية | 0.8 | 1.25 ～ 2.3 | 15 | مبرد بالهواء | 1650 × 650 × 1050 | 550 | |
| 2 | ZW-0.8/10-16 | Isobutane | 0.8 | 1.6 | 11 | مبرد بالهواء | 1650 × 650 × 1150 | 450 | |
| 3 | ZW-0.8/10-16 | الغاز المسال | 0.8 | 1.6 | 11 | مبرد بالهواء | 1750 × 900 × 1250 | 1200 | |
| 4 | ZW-0.8/16-24 | غاز الأمونيا | 0.8 | 2.4 | 15 | مبرد بالهواء | 1800 × 950 × 1250 | 1300 | |
| 5 | ZW-1.0/（1 ～ 10）-（5 ～ 14） | كلوريد الميثيلين | 1.0 | 0.5 ～ 1.4 | 15 | مبرد بالهواء | 1700 × 850 × 1050 | 600 | |
| 6 | ZW-1.0/（1 ～ 6）-（4 ～ 9） | ثنائي ميثيل أمين | 1.0 | 0.4 ～ 0.9 | 15 | مبرد بالهواء | 1700 × 850 × 1050 | 600 | |
| 7 | ZW-1. 1/10-15 | غاز الأمونيا | 1.1 | 1.5 | 15 | مبرد بالهواء | 1700 × 850 × 1100 | 700 | |
| 8 | ZW-1. 1/10-16 | الغاز المسال | 1.1 | 1.6 | 15 | مبرد بالهواء | 1800 × 950 × 1250 | 1300 | |
| 9 | ZW-1. 1/16-24 | غاز الأمونيا | 1.1 | 2.4 | 22 | مبرد بالهواء | 1650 × 850 × 1050 | 750 | |
| 10 | ZW-1. 1/16-24 | غاز الأمونيا | 1.1 | 2.4 | 22 | مبرد بالهواء | 1850 × 950 × 1300 | 1400 | |
| 11 | ZW-1.5/10-16 | الغاز المسال | 1.5 | 1.6 | 22 | مبرد بالهواء | 1850 × 950 × 1300 | 1400 | |
| 12 | ZW-1.5/16-24 | غاز الأمونيا | 1.5 | 2.4 | 30 | مبرد بالهواء | 1900 × 980 × 1300 | 1500 | |
| 13 | ZW-2.0/10-16 | Isobutylene | 2.0 | 1.6 | 36 | مبرد بالهواء | 1900 × 900 × 1200 | 900 | |
| 14 | ZW-3.0/10-16 | الغاز المسال | 3.0 | 1.6 | 45 | مبرد بالهواء | 2200 × 1400 × 1750 | 2000 | |
| 15 | DW-3.0/10-15 | غاز الأمونيا | 3.0 | 1 ～ 1.5 | 45 | طلاء الماء | D3200 × 2200 × 1700 | 3500 | |
| 16 | PW-2.2/(3.98 ～ 14.6)-(7.5 ～ 18. 1) | غاز الأمونيا | 2.2 | 0.75 ～ 1.8 | 30 | تبريد الماء | 2300 × 1500 × 1800 | 2500 | |
| 17 | VW-6.0/10-16 | الغاز المسال | 6.0 | 1.6 | 75 | طلاء الماء | D 2800 × 1700 × 1700 | 3000 | |
| 18 | VW-8.0/10-16 | الغاز المسال | 8.0 | 1.6 | 110 | طلاء الماء | D 2800 × 1800 × 1800 | 4500 | |
| 19 | ZW-0.5/（3.5 ～ 5.8）-（7.2 ～ 9.5） | الميثيلامين | 0.5 | 0.72 ～ 0.95 | 7.5 | تبريد الماء | 1650 × 700 × 1100 | 700 | |
| 20 | ZW-0.8/（0 ～ 3.5）-（3 ～ 6.5） | كلوريد الفينيل | 0.8 | 0.3 ～ 0.65 | 11 | تبريد الماء | 1650 × 650 × 1150 | 650 | |
| 21 | ZW-0.8/(2 ～ 15) -20 | البروبان | 0.8 | 2.0 | 22 | طلاء الماء | D 3000 × 1800 × 2400 | 3500 | |
| 22 | ZW-0.8/3-8 | n-butane | 0.8 | 0.3 ～ 0.8 | 11 | تبريد الماء | 1650 × 850 × 1050 | 600 | |
| 23 | ZW-1.0/3-6 | البنتان | 1.0 | 0.3 ～ 0.6 | 11 | تبريد الماء | 1700 × 850 × 1050 | 650 | |
| 24 | ZW-1. 1/10-16 | البروبان | 1.1 | 1.6 | 18.5 | تبريد الماء | 1700 × 650 × 1100 | 600 | |
| 25 | ZW-1. 1/7-14 | البروبان | 1.1 | 0.7 ～ 1.4 | 15 | تبريد الماء | 1700 × 650 × 1100 | 600 | |
| 26 | ZW-1.5/10-16 | البروبيلين | 1.5 | 11.6 | 22 | طلاء الماء | D 2200 × 1600 × 1600 | 1500 | |
| 27 | ZW-1.5/16-24 | البروبيلين | 1.5 | 2.4 | 30 | طلاء الماء | D 2300 × 1600 × 1650 | 1500 | |
| 28 | ZW-2.0/10-16 | الغاز المسال | 2.0 | 1.6 | 30 | تبريد الماء | 1900 × 980 × 1300 | 1500 | |
| 29 | ZW-2.0/16-24 | الغاز المسال | 2.0 | 2.4 | 37 | تبريد الماء | 1900 × 100 × 1350 | 1600 | |
| 30 | ZW-3.0/7-12 | الغاز المسال | 3.0 | 1.2 | 45 | طلاء الماء | D 2200 × 1000 × 1200 | 1600 | |
قضية المشروع
 |  |  |

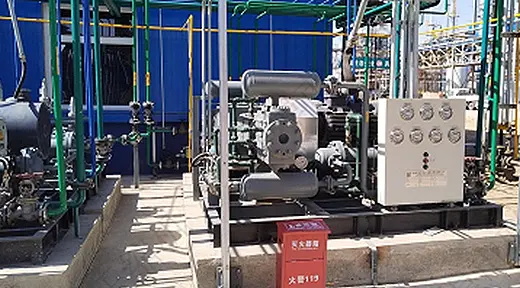

| Ningxia Zhongneng New Materials Engineering | Lanzhou Petrochemical Company 240000 Tonsyear Restoration Ethylene Production Projec | شراء جفاف الغربال الجزيئي ، وتجديد الجليكول الإيثيلين وجهاز الحقن ، وتزلج غاز الوقود في مجال غاز أكيموم |
تم تصميمه في المقام الأول للغاز المسال (LPG) ، كما أنه يتعامل بكفاءة مع المواد المنخفضة والمواد المتقلبة مثل البروبان والبوتان وبوتن. يمكن تخصيص النماذج المتغيرة للبروبيلين والأمونيا السائلة وغيرها من الوسائط المماثلة.
يدعم الضاغط نماذج التثبيت المتعددة: الثابتة أو المحمولة أو المحمولة على النزوح أو المقصورة. يتم تجميع التصميم المثبت على الانزلاق مسبقًا ، مما يتطلب الحد الأدنى من الإعداد في الموقع. يمكن تثبيته في الداخل أو في الهواء الطلق ، شريطة أن تكون البيئة جافة ومؤسسة جيدًا لضمان تشغيل آمن.
نعم. التخصيص هو ميزة رئيسية. نخصص الحلول بناءً على معايير نقاء , معدل التدفق المطلوبة , /عادم الضغط ، وبيئة التشغيل. سواء كنت بحاجة إلى ضغط أعلى (تتجاوز 2.4MPa.g) أو معدلات التدفق المعدلة ، سيقوم فريقنا الهندسي بتصميم ضاغط يفي بمواصفاتك.
