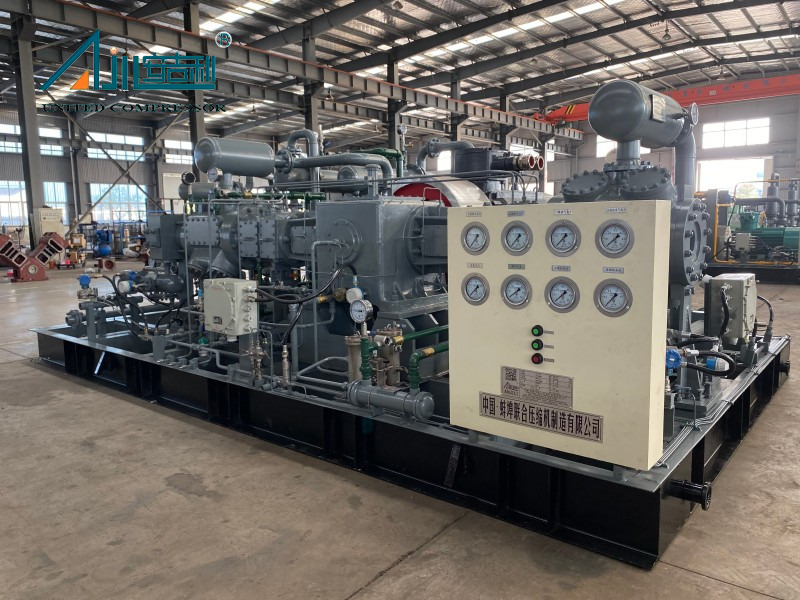

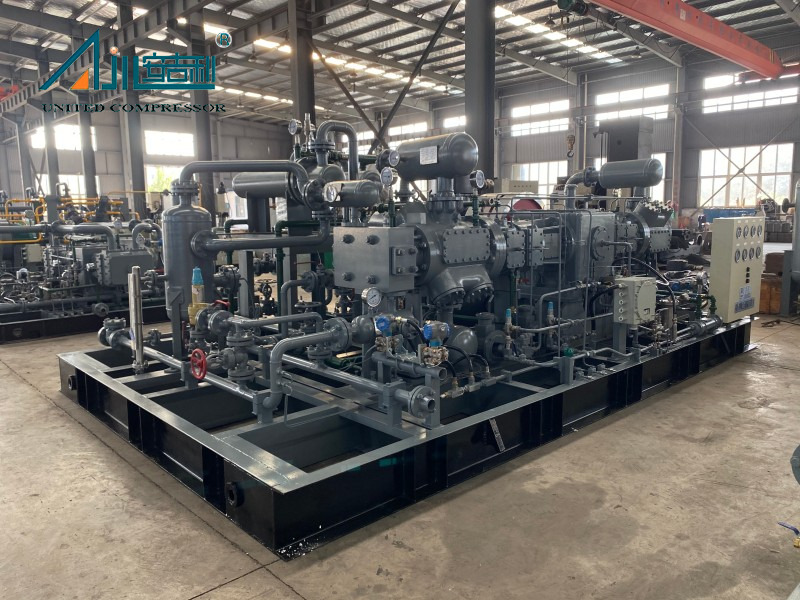

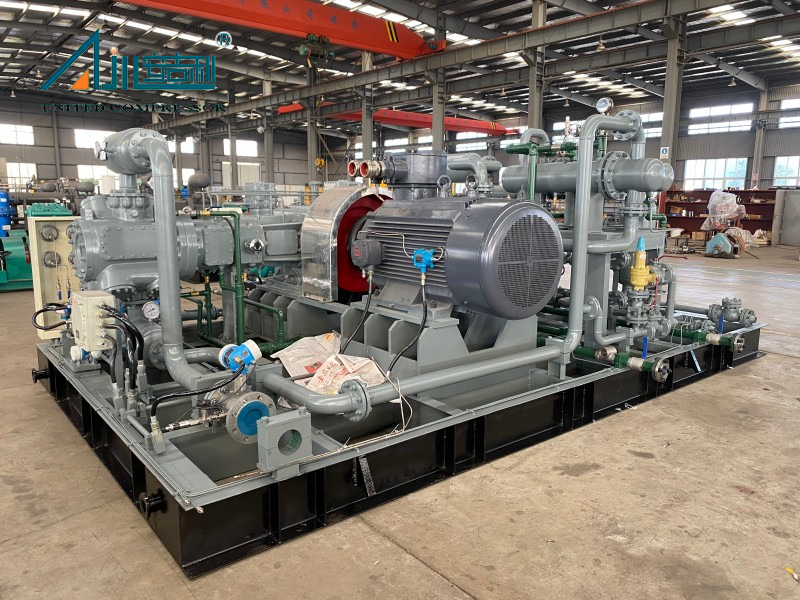

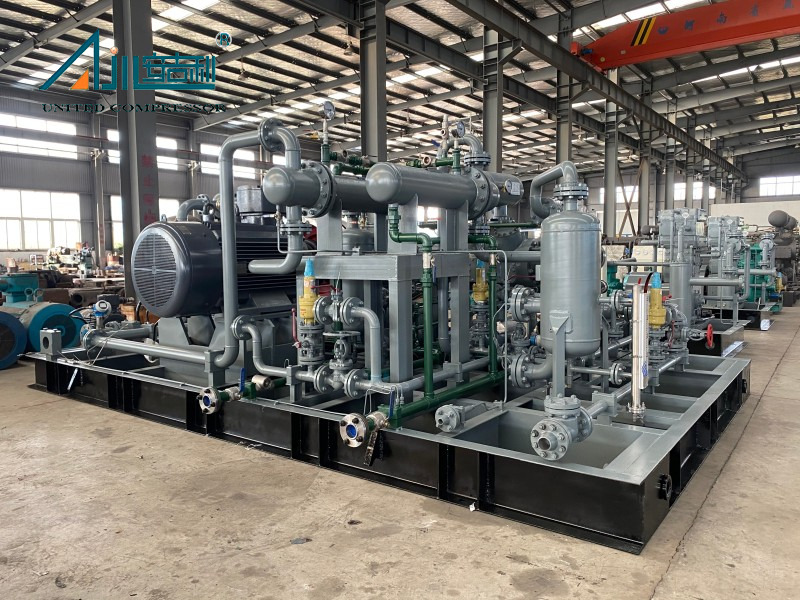

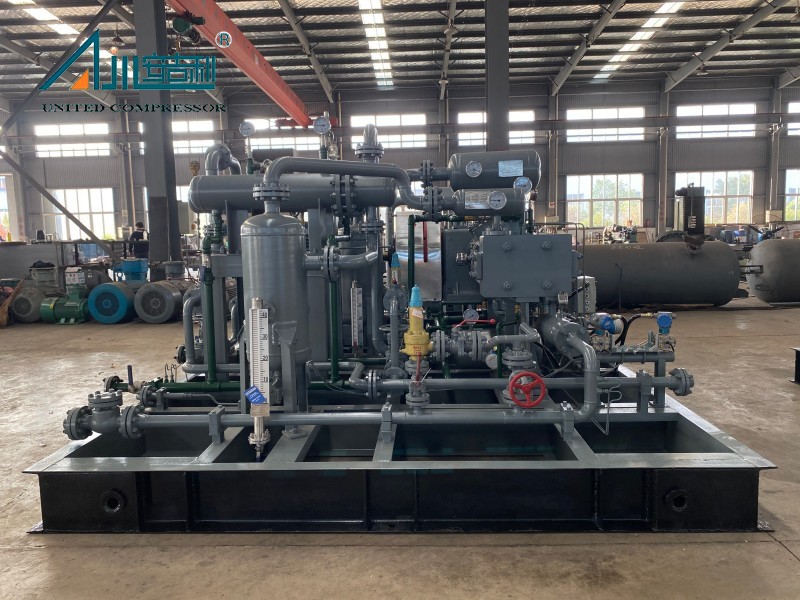

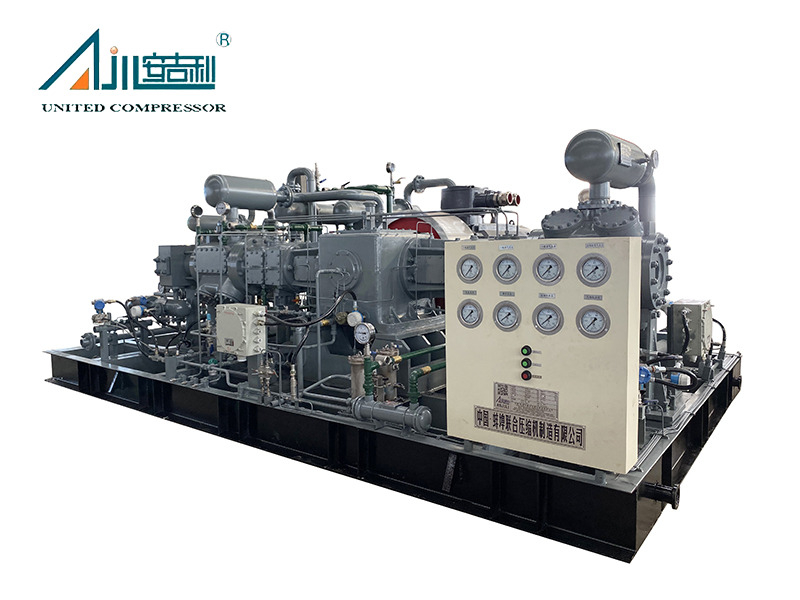

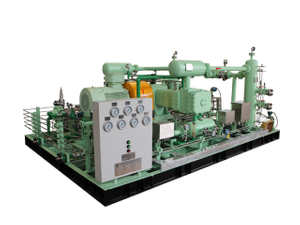

ضاغط هيدروجين صناعي مصمم بدقة، تصميم مكبس

ملخص

يعد DW-6.8 (1.5-2.5) -33 ضاغط الهيدروجين ، الذي تم تصنيعه بواسطة ضاغط Bengbu United (الشركة المصنعة للضاغط الرائدة في الصين) ، حلًا عالي الأداء مصمم خصيصًا لتطبيقات ضغط الهيدروجين. تم تصميم هذا الضاغط مع الهندسة المتقدمة ، ويبرز في الموثوقية والكفاءة والقدرة على التكيف ، مما يجعله مثاليًا لسيناريوهات طاقة الهيدروجين المتنوعة.

تشمل المواصفات الفنية الرئيسية: هيدروجين (100 مول ٪) متوسطة ، وسعة المعالجة 980NM³/H , 0.15 ~ 0.25MPa.G ضغط مدخل ، وضغط التفريغ 3.3MPa.G. تعمل عند درجة حرارة مدخل تبلغ 25 ℃ ، يتم تشغيلها بمحرك رئيسي 132 كيلو وات ، مع أبعاد إجمالية تبلغ حوالي 5500 × 3200 × 2400 مم ووزن إجمالي قدره 9T.

يجد هذا الضاغط الاستخدام الحاسم في توليد طاقة الهيدروجين (أنظمة خلايا الوقود) ، وتخزين الطاقة (تخزين الهيدروجين عالي الضغط في الأسطوانات أو الخزانات تحت الأرض) ، وأنظمة التدفئة ، ومركبات خلايا الوقود الهيدروجين-حيث يضغط الهيدروجين على الضغط المطلوب من خلايا الوقود ، ويعمل كمكون أساسي لتشغيل السيارة. يعزز تصميمها الخفيف وتكنولوجيا الضغط الفعالة من ملاءمها للتطبيقات المتنقلة والصناعية.

سمات

أداء متفوق

يوفر ضاغط الهيدروجين DW -6.8 (1.5-2.5) -33 كفاءة استثنائية ، مما يضمن ضغط الهيدروجين الأمثل مع الحد الأدنى من فقدان الطاقة. يقلل مستوى الأتمتة العالي من التدخل اليدوي ، بينما يضمن البناء القوي موثوقية قوية حتى في التشغيل المستمر. هذا الأداء يجعله خيارًا أفضل لمشاريع طاقة الهيدروجين عالية الطلب.

سهولة الصيانة والتشغيل

تم تصميم الضاغط مع عدد أقل من الأجزاء الضعيفة ، ويقلل من تكاليف التوقف والإصلاح. تعمل باهتزاز منخفضة وضوضاء ، مما يخلق بيئة عمل أكثر أمانًا وراحة. يبسط التصميم سهل الاستخدام التشغيل والصيانة اليومية ، مما يجعله في متناول الفرق الفنية مع التدريب الأساسي.

التثبيت المتكامل

يتم دمج جميع المعدات الرئيسية والمساعد للضاغط في نظام مثبت على التزلج ، مما يضمن تشغيل مستقر وموثوق. تبسيط هذا التصميم المحمول بالتركيب على النقل والتركيب في الموقع ، مما يقلل من وقت الإعداد والتحديات اللوجستية-على السعي وراء المشاريع ذات الجداول الزمنية الضيقة.

التكنولوجيا الحاصلة على براءة اختراع

بدعم من أربع تقنيات ملكية ، يلبي الضاغط معايير الجودة الصارمة. تتضمن براءات الاختراع الرئيسية:

· كبست ترابط قضيب المكبس (ZL 2017 2 1907021.7)

جهاز دعم حلقة المكبس (ZL 2018 2 0294776.2)

· مكبس نطاق ضاغط متوازن متماثل (ZL 2017 2 190177.0)

· مقصورة مزدوجة متكاملة طويلة القدر (ZL 2018 2 0294762.0)

تسليط الضوء على المزايا

يتمتع بكفاءة عالية وموثوقية قوية ودرجة عالية من الأتمتة ؛	أجزاء أقل ضعفا ، انخفاض الاهتزاز ، ضوضاء منخفضة ، وسهولة التشغيل والصيانة	يتم تثبيت جميع المعدات الرئيسية والمساعد للضاغط على الزلاجة ، تعمل بسلاسة وموثوقة. إن التثبيت الكلي للزلاجة مريح لنقل وتركيب الضاغط	تم تصميم مكونات الماكينة بأكملها بعناية

شهادات براءات الاختراع

	A Piston Rod Thread Sleeve ZL 2017 2 1907021.7			جهاز دعم حلقة المكبس ZL 2018 2 0294776.2
	مكبس النطاق ZL 2017 2 190177.0 لضواغط متوازنة متماثلة			مقصورة مزدوجة قصيرة طويلة متكاملة ZL 2018 2 0294762.0

وصف الجهاز بأكمله

يتبنى الضاغط من النوع D (نوع التوازن المتماثل) ، والتشحيم المبرد بالمياه ، والتشحيم الخالي من الزيت ، ونوع المكبس المتبادل ، وضغط من مرحلتين من صفوف من الصفوف ، ويتم توفير الوحدة بأكملها بطريقة معيارية.

علبة مرافق الضاغط مصنوعة من الحديد الزهر الرمادي ولديها أربعة ثقوب بأقطار مختلفة لتثبيت الشرائح المتقاطعة والمحامل والمقاعد المحمولة. يمكن للجزء السفلي من علبة المرافق تخزين زيت التشحيم للضاغط للتشحيم ؛ يحتوي السطح العلوي من علبة المرافق على واجهة لتثبيت لوحة تغطية مدخل الوقود (منفذ التنفس) ؛ بالإضافة إلى ذلك ، تحتوي علبة المرافق أيضًا على واجهات احتياطية مثل ميناء تصريف الزيت ، ومنفذ مراقبة مقياس الزيت ، ومنفذ حقن زيت المقعد ، ومنفذ قياس درجة حرارة زيت التثبيت. تم توصيل منفذ تصريف النفط في علبة المرافق إلى الخارج من المقصورة ومجهز بصمام كرة يدوي لتصريف الزيت من علبة المرافق.

الجسم الأوسط للضاغط هو بنية جسم متوسطة مزدوجة ، مما يضمن أن مساحة الجسم الأوسط أكبر من ضربة واحدة ، مما يمنع زيت الضاغط من دخول الأسطوانة من علبة المرافق ، مما يضمن أن زيت الضاغط لا يلوث الوسط. مادة أسطوانة الضاغط هي الحديد الزهر الرمادي/الصلب المزور ، وتتبنى تصميم تزييت خالٍ من الزيت ، والذي لا يتطلب تزييتًا من الزيت. مادة رأس الأسطوانة هي من الحديد الزهر الرمادي/الصلب المزور ، ويتم ترتيب صمامات الهواء محوريًا على رأس الأسطوانة.

الضاغط في هذه الصورة هو منتج غير قياسي. يوفر المنتج حلولًا مستقلة مصممة لمتطلبات الاستخدام المحددة للعملاء (معدل التدفق/النقاء/الضغط ، وبيئة الاستخدام ، والغرض الرئيسي ، ومتطلبات العميل الخاصة) ، من التصميم إلى تخصيص المنتج.

• الشكل الهيكلي:  D-type/m-type/s-type/w-type/v-type/z-type

• طريقة التبريد:  تبريد الماء/تبريد الهواء/تبريد مختلط

• نموذج التثبيت:  نوع ثابت/محمول/مثبت/مقصورة/مقصورة

• وضع القيادة:  محرك المحرك/محرك الديزل البدء

• النقل: البحر/الهواء/الأرض

• التغليف:

  المقصورة المعدنية	صندوق خشبي	مقصورة مقاومة للصوت

قضية المشروع

Lanzhou Petrochemical Company 240000 Tonsyear Restoration Ethylene Production Projec	حقل زيت آذان في جنوب كازاخستان	شراء جفاف الغربال الجزيئي ، وتجديد الجليكول الإيثيلين وجهاز الحقن ، وتزلج غاز الوقود في مجال غاز أكيموم

المعلمة الفنية

---




لا.	نموذج		واسطة	معدل التدفق (NM3/H)	ضغط العادم (mpa.g)	طاقة المحرك (KW)	طريقة التبريد	الأبعاد العامة (مم)	الأوزان (كغ)
1	DW-1.6/(8 ～ 12) -120		هيدروجين	800	12	160	تبريد الماء	5800 × 3000 × 2300	8500
2	DW-1.8/15-30		هيدروجين	1500	3.0	75	تبريد الماء	3200 × 3000 × 1850	5800
3	DW-6.74 (3.3) /0.7 (5 ～ 12) -12		هيدروجين	600	1.2	90	تبريد الماء	5000 × 3200 × 2100	8000
4	DW-17.9/(4 ～ 5) -6.5		هيدروجين	1270	0.65	132	تبريد الماء	3500 × 3000 × 2300	8000
5	DW-1.8/15-30		هيدروجين	1500	3.0	75	تبريد الماء	3200 × 3000 × 1850	5800
6	DW-9.55/0.03-16		هيدروجين	515	1.6	90	تبريد الماء	3500 × 3200 × 2500	6500
7	DW-96.5/（15 ～ 23）-（21 ~ 29）		هيدروجين	4500	2. 1 ～ 2.9	185	تبريد الماء	5000 × 3000 × 2500	12000
8	DW-48/（15 ～ 23）-（21 ~ 29）		هيدروجين	2642 ～ 4500	2. 1 ～ 2.9	55	تبريد الماء	4000 × 2700 × 2300	6000
9	D-0.57/16-200		هيدروجين	500	20	75	تبريد الماء	5800 × 3200 × 2350	9000
10	ZW-0. 18/15-22		هيدروجين	150	2.2	11	تبريد الماء	2200 × 1600 × 1700	2000
11	ZW-0.82/(6 ～ 8) -20		هيدروجين	300	2.0	22	تبريد الماء	2500 × 1500 × 1750	2000
12	W-3/0.1-150		هيدروجين	212	15	55	تبريد الماء	6000 × 2700 × 2100	15000
13	MW-7.7/9.8-40		هيدروجين	4200	4.0	355	تبريد الماء	7500 × 3600 × 2000	22000
14	MW-25.2/（1.5 ～ 1.7） -10		هيدروجين	3300	1.0	315	تبريد الماء	8000 × 3000 × 2200	20000
15	PW-0.6/(10 ～ 15) -30		هيدروجين	0 ~ 560	3.0	30	تبريد مختلط	2200 × 1800 × 1600	1800
16	PW-13.7/17-25		هيدروجين	820	2.5	30	تبريد مختلط	4000 × 2700 × 2300	6000
17	D-0.26/（28 ～ 31） -150		هيدروجين	400	15	45	تبريد مختلط	3800 × 3200 × 1950	4800
18	PW-13.7/17-25		هيدروجين	820	2.5	30	تبريد مختلط	4000 × 2700 × 2300	6000
19	VW-14.3/7		هيدروجين	750	0.7	110	تبريد مختلط	4800 × 2250 × 2100	8000
20	DW-7.6/（4 ～ 5.7） -6.5		هيدروجين	2000	0.65	55	تبريد مختلط	3500 × 3000 × 2300	6000




قضية المشروع

---

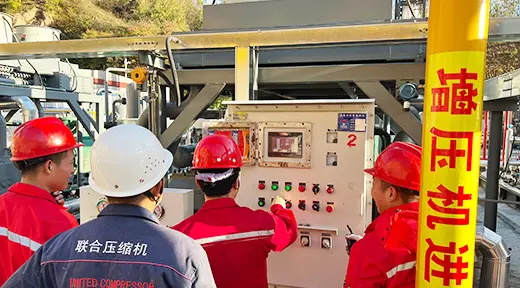

Lanzhou Petrochemical Company 240000 Tonsyear Restoration Ethylene Production Projec	مشروع ضاغط Zaozhuang CNG لشركة Chengdu Shenliang Technology Co. ، Ltd.	شركة بكين هونغك تشينغنغ للتكنولوجيا المحدودة

التعليمات

ما هو التصميم الهيكلي لضاغط الهيدروجين DW-6.8 (1.5-2.5) -33؟

يتبنى الضاغط هيكلًا من النوع D (توازن متماثل) ، يتميز بتبريد الماء ، وتزييت خالي من الزيت ، وتصميم مكبس معامل مع صفين و 3 مراحل من الضغط. يتم توفيره كوحدة معيارية لسهولة التكامل. يتم تصميم المكونات الحرجة مثل علبة المرافق (الحديد الزهر الرمادي) والأسطوانة (الحديد الزهر الرمادي/الصلب المزور) لمنع تلوث الزيت من الهيدروجين ، مما يضمن نقاء متوسطة.

هل يمكن تخصيص الضاغط لتلبية احتياجات محددة؟

نعم. يقدم Bengbu United ضاغط مخصص حلولًا مصممة على أساس متطلبات العملاء ، بما في ذلك معدل التدفق ، والنقاء ، والضغط ، وبيئة التشغيل ، والاستخدام المقصود. تغطي الخيارات القابلة للتخصيص النماذج الهيكلية (d/m/s/w/v/z-type) ، وطرق التبريد (التبريد المائي/الهواء/المختلط) ، وأنواع التثبيت (محرك محرك/محرك/محرك محمول/محمول/مقصورة) ، وأوضاع محرك (محرك المحرك/الديزل).

ما هي طريقة التبريد التي يستخدمها الضاغط؟

يستخدم DW -6.8 (1.5-2.5) -33 ضاغط الهيدروجين تبريد الماء كمعيار ، مما يضمن تبديد حرارة فعال أثناء تشغيل الضغط العالي. بالنسبة للبيئات الخاصة ، يمكن تخصيص التبريد المختلط (الماء + الهواء) لتلبية احتياجات التحكم في درجة الحرارة الفريدة.
