// ظروف التصميم
ضغط آمن وفعال لتحميل LPG وتفريغه

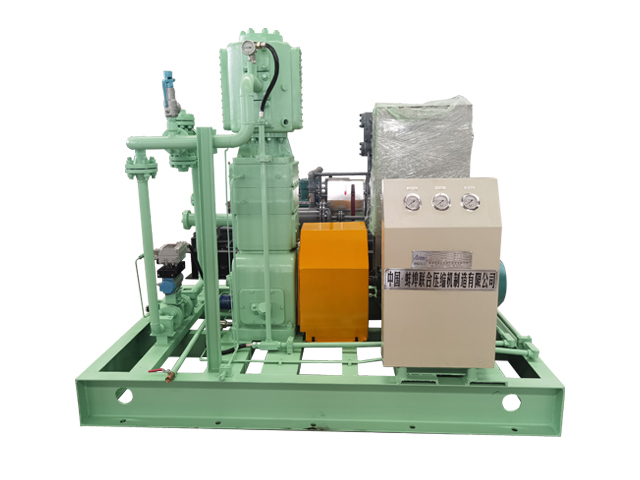

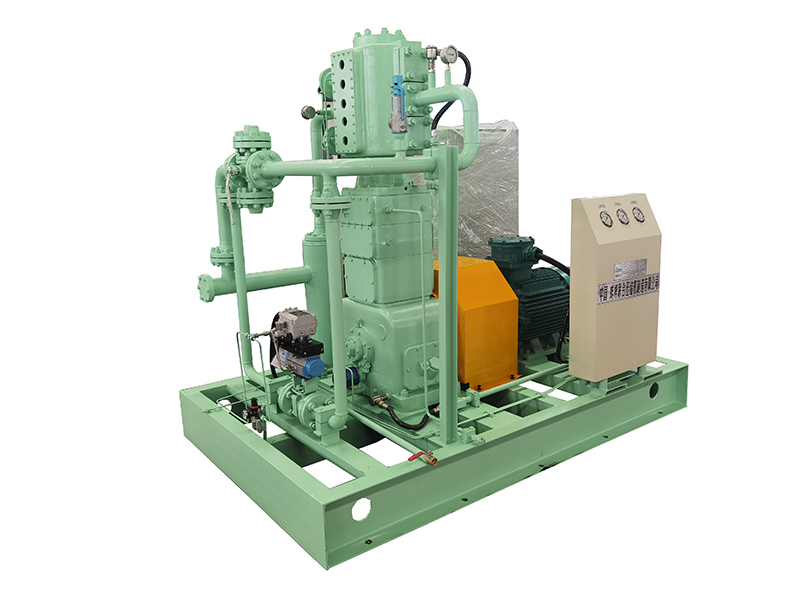

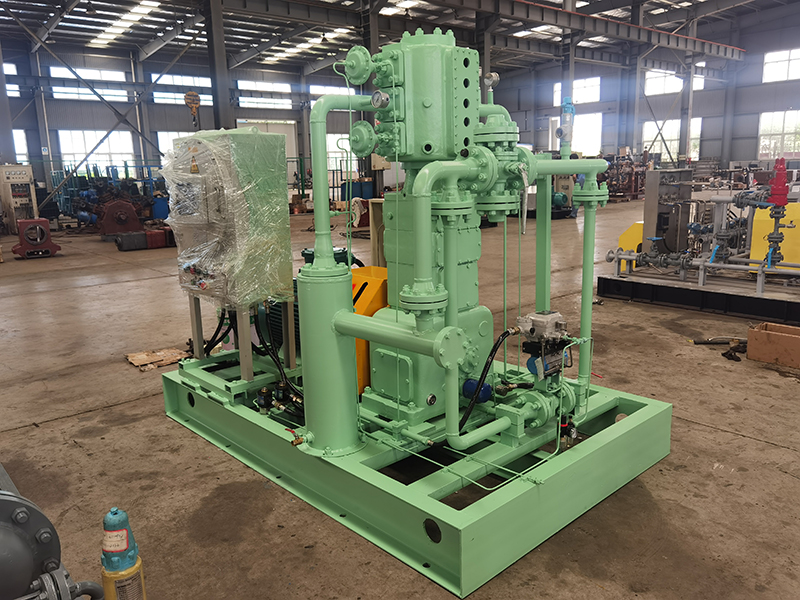

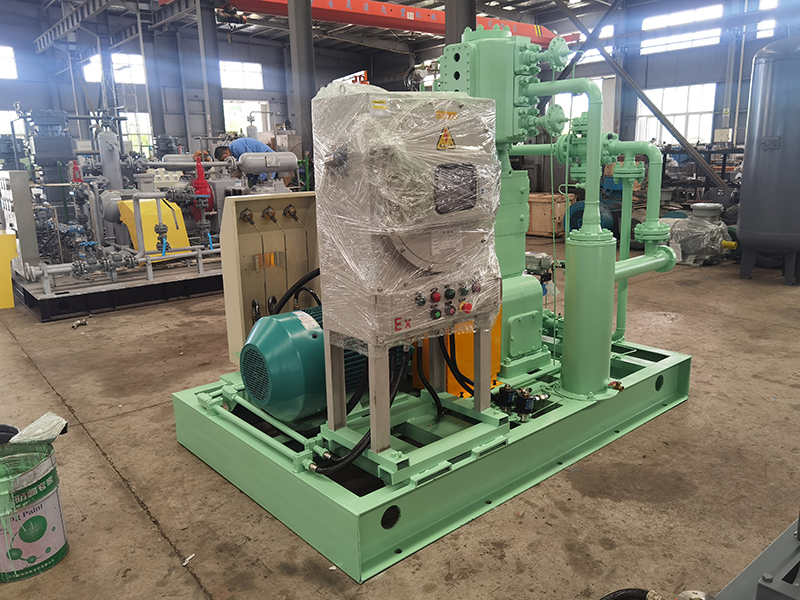

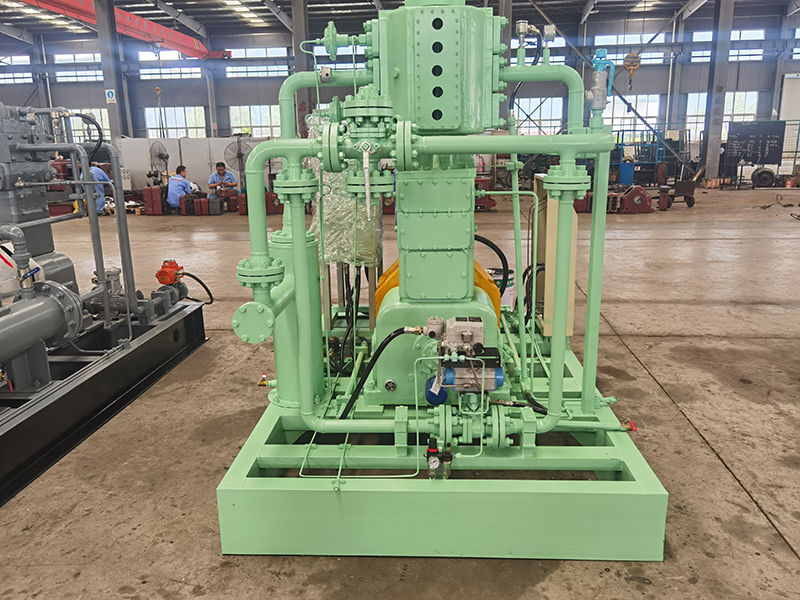

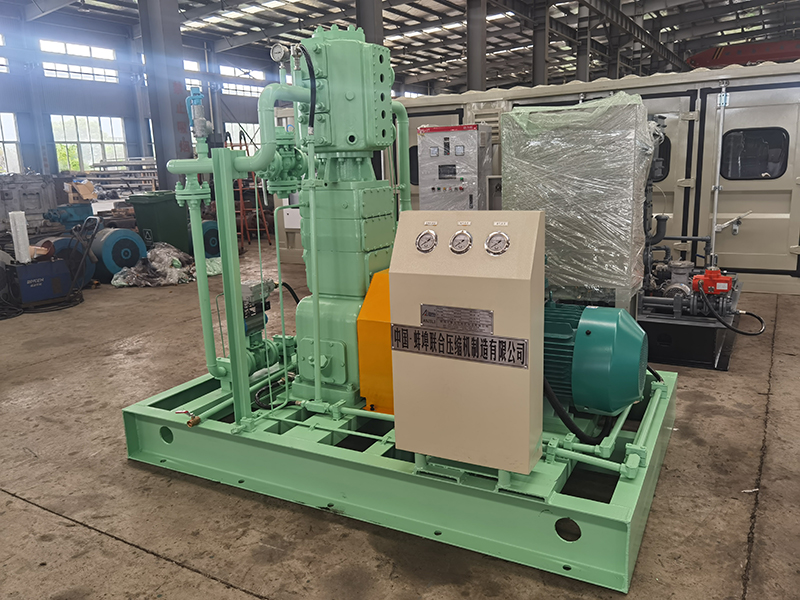

يعد ZW-1.46/(0.1-1.42)-(0.4-1.72) ضاغطًا عالي الأداء ، وخالي من النفط المتبادل المصمم خصيصًا لتحميل الغاز المسال وتفريغه ، مثل ملء خزانات LPG ، وفصل الشاحنات ، ونقل التخزين . مع معدل تدفق مستقر يبلغ 1.46 متر مكعب/دقيقة ، يوفر هذا النموذج معالجة غاز موثوقة عبر مجموعة واسعة من ضغوط العمل.
ضغط مدخل : 0.1-1.42 ميجا باسكال (ز)
ضغط العادم : 0.4-1.72 ميجا باسكال (ز)
المتوسط : غاز البترول المسال ، البروبان ، البوتان ، أو غازات مسطحة مماثلة
معدل التدفق : 1.46 متر مكعب/دقيقة
تم تصميم هذا الضاغط للعمل في بيئات خطرة ، حيث تعتبر نقاء السلامة والغاز ضرورية. يضمن تصميمه الخالي من النفط ضغطًا نظيفًا دون خطر التلوث ، مما يجعله مناسبًا لعمليات البتروكيماويات أو الطاقة في اتجاه مجرى النهر. يتميز الضاغط بأنظمة ختم عالية الدقة لمنع تسرب الغاز ، وخاصة حاسمة عند التعامل مع الغازات القابلة للاشتعال.
تم دمج وحدة ZW-1.46 مع نظام تحكم آلي قائم على PLC للمراقبة في الوقت الفعلي ، والكشف عن الأعطال ، والتشغيل الآلي بالكامل. إنه مثبت على الانزلاق ومضغوط ، وتبسيط التثبيت في الموقع والتكامل في نظام العمليات الحالي الخاص بك.
الميزات الرئيسية:
ضغط آمن خالٍ من النفط للغازات المسال
ارتفاع غاز الغاز للقضاء على مخاطر التسرب
نظام تحكم ذكي PLC للتشغيل المستقر والتلقائي
بناء مقاوم للتآكل من أجل الموثوقية على المدى الطويل
هيكل مثبت على الانزلاق للنشر السريع
تستخدم على نطاق واسع في محطات غاز البترول المسال والنباتات الكيميائية ومحطات الوقود
// المعلمات الفنية الرئيسية
| لا. | غرض | محتوى | |
| 1 | نموذج | ZW-1.46/(1-14.2)-(4-17.2) | |
| 2 | واسطة | غاز البترول المسال (LPG) | |
| 3 | نوع الهيكل | تزييت عمودي ، مزدوج المفعول ، تبريد الهواء ، خالي من الزيت ، نوع المكبس الترددي | |
| 4 | مراحل الضغط | ضغط مرحلة واحدة ، صف واحد | |
| 5 | تدفق الحجم الاسمي (م/دقيقة) | 1.46 | |
| 6 | ضغط الشفط (mpa.g) | 0.1-1.42 | |
| 7 | ضغط التفريغ (mpa.g) | 0.4-1.72 | |
| 8 | درجة حرارة الشفط (درجة مئوية) | ≤40 | |
| 9 | درجة حرارة التفريغ (درجة مئوية) | ≤110 | |
| 11 | سرعة الضاغط (ص/دقيقة) | 740 | |
| 13 | محرك القيادة | YB3-225M-8 ، 22KW ، 740R ، EXDIICT4 ، IP55 ، B3 ، 380V ، 50Hz | |
| 14 | طريقة البدء | بداية مباشرة | |
| 19 | طريقة التشحيم | العمود المرفقي ، قضيب التوصيل ، crosshead | تزييت الضغط |
| اسطوانة ، التعبئة | تزييت خالي من النفط | ||
| 20 | ضغط مضخة الزيت (MPA) | ≈0.15-0.60 | |
| 21 | طريقة الإرسال | اقتران الإطارات | |
| 22 | طريقة التثبيت | ثابت ، مع الأساس | |
| 23 | مستوى الضوضاء (ديسيبل (أ)) | ≤85 | |
| 24 | شدة الاهتزاز (مم/ث) | ≤28 | |
| 26 | تزييت نوع الزيت | درجة الحرارة المحيطة> 5 درجة مئوية | زيت التشحيم الميكانيكي L-DAB150 |
| درجة الحرارة المحيطة <5 درجة مئوية | زيت التشحيم الميكانيكي L-DAB100 | ||
| 28 | التحكم التلقائي | تدعم خزانة التحكم في الوحدة البدء المباشر ، والتحكم في PLC مقاوم للانفجار ، وشاشة الشاشة التي تعمل باللمس ، وواجهة الاتصال RS485 ، وتمكين المراقبة عن بُعد لمعلومات التشغيل والإنذار ، والتحكم عن بُعد. تشمل الحماية الحمل الزائد/الدائرة القصيرة ؛ انخفاض ضغط الزيت ، ودرجة حرارة التفريغ المرتفعة ، وضغط الشفط المنخفض ، وضغط التفريغ العالي للضاغط ، مع وظائف العرض والإنذار والإغلاق. | |
| 29 | الأبعاد (L × W × H ، MM) | تقريبا. 2500 × 1600 × 1700 (تخضع للتصميم الفعلي) | |
| 30 | الوزن (كجم) | تقريبا. 2500 | |
| 29 | الأبعاد (L × W × H ، MM) | تقريبا. 2500 × 1600 × 1700 (تخضع للتصميم الفعلي) | |
| 30 | الوزن (كجم) | تقريبا. 2500 | |
