تمثل إدارة الغاز المغلي (BOG) في درجات حرارة شديدة البرودة بالقرب من -160 درجة مئوية عنق الزجاجة التشغيلي الحرج. تواجه المحطات الحديثة تحديات مستمرة لالتقاط هذه الأبخرة بكفاءة. يتطلب هندسة قوية لمنع فقدان الطاقة الهائل. إن اختيار المناسب ضاغط الغاز يتطلب كفاءة إعادة التسييل والالتزام الصارم بالسلامة. يمكن أن يؤدي فشل المعدات هنا إلى تراكم الضغط الخطير. يجب على المشغلين موازنة الحدود الديناميكية الحرارية بسرعة مع القيود الميكانيكية.
بالنسبة لمعدلات التدفق المتغيرة، غالبًا ما يصبح ضاغط مكبس غاز BOG الموثوق به لمعالجة الغاز الطبيعي المسال هو المعيار الصناعي. ومع ذلك، يتطلب النشر الناجح إجراء تقييم دقيق للمواد المعدنية. سوف تكتشف كيفية التعامل مع هذه المتطلبات الفنية الدقيقة. سوف نستكشف طرقًا للتخفيف من مخاطر التثبيت وإدارة النفقات التشغيلية بشكل فعال. يمكنك بعد ذلك ضمان الاستقرار على المدى الطويل عبر عمليات التبريد الخاصة بك.
يمثل تخزين الغاز الطبيعي المسال واقعًا ديناميكيًا حراريًا لا مفر منه. تمتص صهاريج التخزين وخطوط الأنابيب المتصلة الحرارة المحيطة باستمرار. يؤدي دخول الحرارة المستمر هذا إلى غليان السائل المبرد. يجب أن يغادر البخار الناتج الخزان بأمان. وإلا فإن الضغط الداخلي سوف يتصاعد إلى ما هو أبعد من حدود التصميم الآمن. يجب على المنشآت استعادة هذا البخار بشكل مستمر. يمنع الاسترداد فقدان المنتج الثمين ويزيل أحداث الحرق الخطيرة.

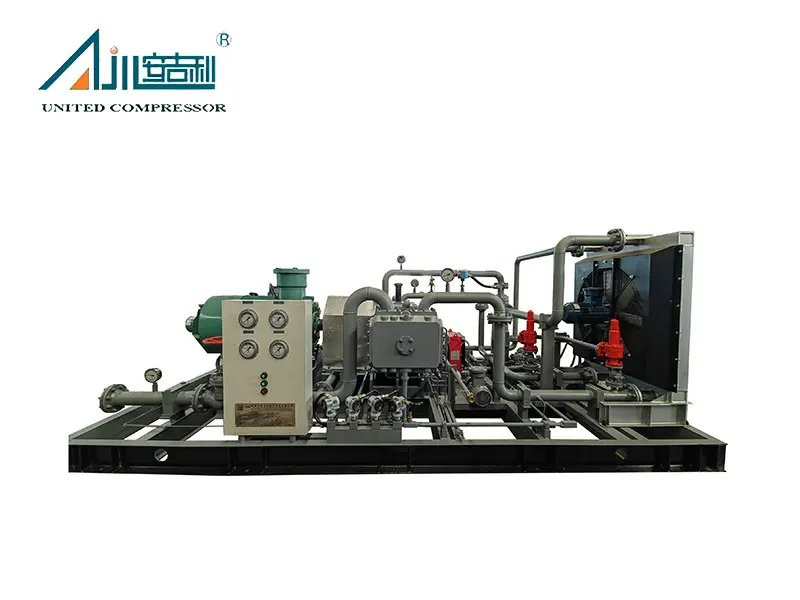

أنت بحاجة إلى ضاغط BOG يمكن الاعتماد عليه بدرجة كبيرة لاستخراج هذه الأبخرة. تقوم الآلة بسحب الغاز من الخزان وزيادة ضغطه. يقوم المشغلون بعد ذلك بتوجيه هذا الغاز المضغوط إلى محطات التسييل. وبدلاً من ذلك، يقومون بحقنه مباشرة في شبكات الغاز ذات الضغط العالي. يعتمد النشر الناجح للمعدات على عدة معايير نجاح غير قابلة للتفاوض.
تضيف حقائق التشغيل المزيد من التعقيد. غالبًا ما تصل درجات حرارة الشفط إلى -150 درجة مئوية أو أقل. تصبح المعادن التقليدية هشة بشكل خطير في ظل هذه الظروف. يجب أن يمتص الجهاز الصدمات الحرارية الشديدة بأمان. تتعرض الآلة الدافئة التي تستقبل غازًا مبردًا مفاجئًا لتغيرات سريعة في الأبعاد. يجب على المهندسين تصميم كتلة الضاغط للتعامل مع هذا الضغط دون تدهور هيكلي.
أفضل الممارسات: قم دائمًا بتنفيذ تسلسل تهدئة تدريجي ومنضبط. أدخل الأبخرة الباردة ببطء قبل بدء عمليات التحميل الكامل. هذا يمنع التشقق الداخلي الكارثي.
يقوم المهندسون عادةً بتقييم فئتين تكنولوجيتين أساسيتين لاستعادة البخار. إنهم ينظرون إلى التقنيات الترددية (المكبس) والتقنيات الديناميكية (الطرد المركزي). توفر كلتا الطريقتين مزايا مميزة لمظاريف تشغيلية محددة. تتعامل وحدات الطرد المركزي مع معدلات تدفق هائلة وثابتة بشكل جميل. إنها تعمل بسلاسة وتتطلب أسسًا مادية أصغر. ومع ذلك، نادرًا ما توفر العمليات النهائية ظروفًا مستقرة تمامًا.
تعتمد وحدات المكبس على الإزاحة الإيجابية. يتحرك المكبس داخل الاسطوانة لتقليل الحجم وزيادة الضغط. يوفر هذا الإجراء الميكانيكي مزايا تشغيلية محددة. يجب أن نفهم بالضبط أين يفوز نهج الإزاحة الإيجابية بشكل موضوعي.
ويجب علينا أن نبقى موضوعيين ونعترف بالشكوك المتأصلة. تمتلك الآلة الترددية بصمة مادية أكبر. تولد الحركة الميكانيكية المتناوبة نبضًا ثقيلًا. يجب على المهندسين تصميم أنظمة تخميد معقدة لحماية الأنابيب المحيطة. علاوة على ذلك، تحتوي الأنظمة الترددية على أجزاء متحركة أكثر بكثير. يؤثر هذا التعقيد الميكانيكي بشكل مباشر على جداول صيانة دورة الحياة.
مخطط مقارنة التكنولوجيا
| معايير التقييم | الترددية (المكبس) | الديناميكية (الطرد المركزي) |
|---|---|---|
| مرونة التدفق (الترتيب التنازلي) | ممتاز (يمكن أن ينخفض إلى 10% من السعة) | محدودة (مخاطر الطفرة عند التدفق المنخفض) |
| القدرة على الضغط | عالية جدًا (مثالية للحقن الشبكي) | معتدل (يتطلب عدة مراحل) |
| البصمة الجسدية | كبير | مدمج |
| إدارة النبض | المخمدات الإلزامية مطلوبة | غير قابل للتطبيق (التدفق السلس) |
| تردد الصيانة | أعلى (يتم استبدال أجزاء التآكل كثيرًا) | أقل (أجزاء فرك أقل) |
خطأ شائع: لا تقم بتحديد وحدة ديناميكية للمحطات الطرفية التي تعاني من تقلبات شديدة في درجات الحرارة اليومية. ستؤدي ظروف التدفق المنخفضة إلى دفع آلة الطرد المركزي بسرعة إلى حالة اندفاع خطيرة.
البيئات المبردة تدمر المعدات الصناعية القياسية. لا يمكنك استخدام مكونات الفولاذ الكربوني العادية. يمر الفولاذ الكربوني بمرحلة انتقالية من اللدونة إلى الهشاشة عند تعرضه للبرد الشديد. يتحطم تحت الحد الأدنى من الضغط الميكانيكي. ولذلك، فإن علم المواد الصارم هو الذي يملي كل قرار هندسي. يجب على الشركات المصنعة استخدام درجات محددة من الفولاذ المقاوم للصدأ الأوستنيتي. تحافظ السبائك مثل 304L أو 316L على صلابتها الهيكلية عند درجات حرارة التشغيل الدنيا المطلقة.
يتطلب التعامل مع الغاز ذي درجة الحرارة المنخفضة تصميمًا خاليًا تمامًا من الزيت. تشكل الأسطوانات المشحمة خطرًا كارثيًا على أنظمة يتجمد الزيت السائل على الفور بشكل صلب عند ملامسته للأبخرة المبردة. سوف يؤدي حطام الزيت المتجمد إلى تدمير المبادلات الحرارية الحساسة في اتجاه مجرى النهر بسرعة. إنه يحجب تمامًا ممرات التبريد الضيقة. ولذلك، فإن تكنولوجيا الختم غير المشحمة إلزامية تماما. معالجة الغاز الطبيعي المسال .
يحقق المهندسون ضغطًا خاليًا من الزيوت من خلال خلطات البوليمر المتخصصة. يستخدمون حلقات بولي تترافلوروإيثيلين (PTFE) المملوءة بالبرونز أو الكربون أو الألياف الزجاجية. توفر حلقات المكبس المركبة هذه تشحيمًا جافًا داخليًا. إنهم يغلقون الغاز البارد دون إدخال سوائل خارجية. كما تضمن صناديق التعبئة المتخصصة عدم خروج الأبخرة المتطايرة من غرفة الضغط مطلقًا.
يخلق الانكماش الحراري غير المتساوي بُعدًا تقييميًا حاسمًا آخر. تتقلص أسطوانة معدنية ضخمة عند تعرضها لدرجات الحرارة المبردة. ومع ذلك، فإنه لا يتقلص بالتساوي. يواجه جانب الشفط درجات حرارة أكثر برودة من جانب التفريغ. سوف يرتبط المكبس ذو التصميم السيئ داخل أسطوانة مشوهة. يجب أن يحتوي التصميم على الموافقات الداخلية الدقيقة. تستوعب هذه الخلوصات التحول الحراري الشديد أثناء مرحلتي التبريد والإحماء.
تفرض معايير الصناعة معايير السلامة هذه. يجب عليك تقييم المعدات وفقًا لإرشادات API 618. يحكم هذا الإطار الضواغط الترددية لخدمات النفط والغاز الخطرة. تنطبق أيضًا شهادات المناطق الخطرة المحلية. ابحث عن موافقات ATEX أو IECEx الشاملة. تتحقق هذه الشهادات من أن الجهاز لن يشعل مخاليط بخار متفجرة.
يتطلب تركيب آلة إزاحة إيجابية ضخمة هندسة مدنية جادة. لا يمكنك وضع هذه الوحدات على ألواح خرسانية قياسية. تولد الكتلة الترددية قوى اهتزاز هائلة غير متوازنة. هذه القوى الديناميكية سوف تكسر الأسس الضعيفة بسرعة. يجب على المهندسين صب كتل خرسانية مخصصة ومعزولة. عادة ما تحتاج الكتلة الخرسانية إلى أن تزن ثلاث إلى خمس مرات أكثر من وزن الماكينة نفسها.
التحليل الصوتي والنبضي مهم بنفس القدر. عادةً ما يكون نهج التصميم API 618 2 أو 3 إلزاميًا. يستخدم المهندسون برامج متقدمة لتصميم نظام الأنابيب بأكمله. إنها تحاكي كيفية انتقال موجات ضغط الغاز عبر الأنابيب. وبدون زجاجات النبض المناسبة وألواح الفتحات، تهتز هذه الموجات خطوط الأنابيب بعنف. يؤدي الاهتزاز الشديد في النهاية إلى تمزق الأنابيب الكارثي.
يجب أن نظل شفافين بشأن حقائق الصيانة التشغيلية. يحتوي الضاغط المكبسي على أجزاء متآكلة شديدة الضغط. تتمتع الصمامات وحلقات المكبس وأحزمة الراكب بعمر افتراضي محدود. أنها فرك بشكل مستمر على الأسطح المعدنية. تعمل أنظمة التطهير بالنيتروجين الجاف على تسريع هذا التآكل. يجب عليك تقييم البائعين استنادًا إلى متوسط الوقت المضمون بين حالات الفشل (MTBF). لا تقبل مخططات الأداء النظرية. اطلب بيانات MTBF الفعلية المسجلة في ظل الظروف المبردة الحقيقية.
تتطلب أحداث الصيانة توقف النظام. لا يمكنك التوقف عن استخراج البخار خلال هذه الأحداث. ولذلك، تعتمد الصناعة على منطق التكرار N+1. تقوم المرافق بتركيب جهاز أساسي واحد ووحدة احتياطية مماثلة. وهذا يضمن استخراج البخار دون انقطاع. تتولى الوحدة الاحتياطية مهامها بسلاسة بينما يقوم الفنيون باستبدال الصمامات الموجودة على الجهاز الأساسي. يمنع هذا التكرار الضغط الخطير على الخزان والحرق الطارئ المكلف.
غالبًا ما تعتمد فرق المشتريات على مقاييس التدفق والضغط الأساسية. يضمن هذا النهج الفشل التشغيلي على المدى الطويل. يجب عليك اعتماد استراتيجية تحديد على أساس النتائج. ستواجه الآلة غلافًا حراريًا هائلاً طوال عمرها الافتراضي. قد تتضمن ظروف بدء التشغيل غازًا محيطًا دافئًا. تتضمن العمليات العادية أبخرة شديدة التبريد. مطالبة البائعين بتقديم بيانات أداء تم التحقق منها عبر هذا النطاق بأكمله. يجب أن يعمل الجهاز بشكل موثوق أثناء سيناريوهات البخار الدافئ في أسوأ الحالات.
تتطلب تجربة البائع التحقق الصارم. لا تقبل الخبرة العامة في معالجة الغاز الطبيعي. تعمل ضواغط خطوط الأنابيب في ظروف مختلفة إلى حد كبير. نوصي بسؤال البائعين عن الحالات المرجعية التي يمكن التحقق منها. ويجب عليهم إظهار عمليات النشر الناجحة على وجه التحديد في محطات الاستقبال البرية. تعمل مصانع حلاقة الذروة أيضًا كمواقع مرجعية ممتازة. تعكس هذه المرافق الصدمات الحرارية الدقيقة التي ستتحملها أجهزتك.
أنت بحاجة إلى إطار صارم لطلب عرض الأسعار (RFQ). لا تمثل النفقات الرأسمالية سوى جزء صغير من إجمالي الالتزام المالي. يجب أن تثقل كاهل النفقات التشغيلية لدورة الحياة (OPEX). عامل في التكرار المتوقع لاستبدال الصمامات. احسب تكلفة استبدال حلقات PTFE على مدى عمر عشرين عامًا.
وأخيرًا، قم بإجراء اختبار صارم لقبول المصنع (FAT). يجب على البائع إثبات عمل الجهاز قبل شحنه. اختبار الهواء القياسي لا يثبت شيئًا. اطلب تنفيذ FAT باستخدام النيتروجين السائل المبرد. يحاكي اختبار النيتروجين السائل بأمان الانكماش الحراري الشديد الذي ستواجهه الآلة في الموقع. إذا رفض البائع الاختبار المبرد، فقم بإزالته على الفور من قائمتك المختصرة.
يتطلب تحديد معدات استعادة البخار فحصًا فنيًا مكثفًا. النجاح لا يتعلق بقدرة الضغط الأساسية. يتعلق الأمر بالكامل بالموثوقية في درجات الحرارة القصوى ومرونة الحمل المتغير. توفر وحدات المكبس المرونة التشغيلية الدقيقة التي تتطلبها المحطات الحديثة.
يجب عليك إعطاء الأولوية لتقنيات المعادن الدقيقة وتقنيات الختم الخالية من الزيوت. تعمل هذه الميزات على حماية أصولك النهائية من التجمد والتلوث. لا تقلل أبدًا من أهمية التخطيط الأساسي الديناميكي وتحليل النبض. التغاضي عن هذه الخطوات يضمن حدوث اهتزازات خطيرة للنظام.
يجب أن تتماشى فرق المشتريات والهندسة بشكل صارم. فرض الامتثال لـ API 618 عبر جميع مقترحات البائعين. إعطاء الأولوية لتقييمات صيانة دورة الحياة على أسعار الشراء الأولية. اطلب اختبار المبردة قبل التسليم. إن اتباع هذه الخطوات الصارمة يضمن تشغيل محطة آمنة وعالية الكفاءة.
ج: تتعامل هذه الآلات بشكل روتيني مع انخفاض درجات حرارة الشفط إلى -160 درجة مئوية. يعتمد الحد الحراري الدقيق لها بشكل كامل على تعدين الأسطوانة. يستخدم المصنعون درجات محددة من الفولاذ المقاوم للصدأ الأوستنيتي، مثل 316L، لمنع التقصف البارد. سوف يتحطم الفولاذ الكربوني القياسي في ظل هذه الظروف شديدة البرودة.
ج: التصميمات الخالية من الزيت تمنع حدوث انسدادات كارثية في النظام. إذا تم استخدام أسطوانات مشحمة، فإن الغاز المتطاير يحمل قطرات زيت مجهرية في اتجاه مجرى النهر. يتجمد هذا الزيت على الفور داخل المبادلات الحرارية المبردة. يؤدي حطام الزيت المتجمد إلى تدمير كفاءة التبريد ويتطلب عمليات إغلاق واسعة النطاق للمنشأة لتنظيفها.
ج: تعاني وحدات الطرد المركزي من التدفقات المنخفضة وغالبًا ما تتطلب صمامات جانبية لتجنب حالات الاندفاع الخطيرة. على العكس من ذلك، تستخدم الوحدات الترددية أنظمة التحكم في السعة بدون خطوات أو محركات متغيرة السرعة. تتيح لهم هذه الميزة الميكانيكية التعامل مع كميات بخار الخزان شديدة التقلب بكفاءة.
