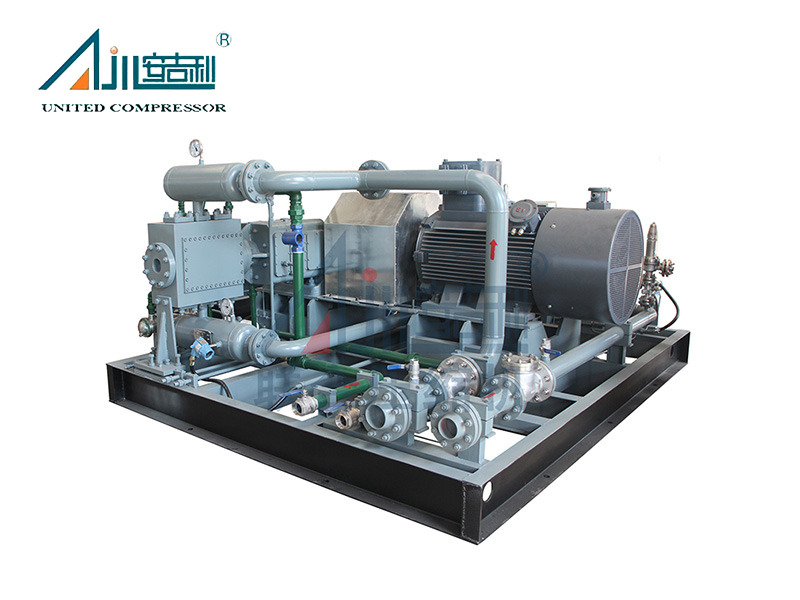

ضاغط متردد الهيدروجين المدمج لأنظمة العمليات

ملخص

تم تصميم ضاغط الهيدروجين DW-3.4 / 23-28 ، الذي تم تصنيعه بواسطة ضاغط Bengbu United (الشركة المصنعة الرائدة في الصين) ، لتلبية الاحتياجات الصعبة لمعالجة الهيدروجين والتخزين والاستخدام. تم تصميمه كضاغط المكبس المتبادل من نوع D (متوازن متماثل) ، ومبرد بالمياه ، وخالية من الزيوت ، وضاغط المكبس المتبادل من النفط ، مما يضمن تكاملًا سلسًا في مختلف الإعدادات الصناعية.

يعالج هذا الضاغط عالي الأداء تركيبة متوسطة من الهيدروجين 99 ٪ مع الأحماض الدهنية النزرة ، مما يجعله مثاليًا لتطبيقات الهيدروجين النقي. المعلمات التشغيلية الرئيسية قدرة معالجة تشمل , تبلغ مع أبعاد إجمالية تبلغ حوالي , 65.3nm³/دقيقة من ضغط مدخل 2.3 ميجابت . 3200 × 3000 × 1850 مم ووزن ~ 5.8T ، فإنه يوازن بين أداء قوي مع متطلبات التثبيت التي يمكن التحكم فيها.

يطبق هذا الضاغط على نطاق واسع في توليد طاقة الهيدروجين ، وتخزين الطاقة ، وأنظمة التدفئة ، ومركبات خلايا الوقود ، دورًا مهمًا في ضغط الهيدروجين لضغوط عالية لعمليات خلايا الوقود ، وتخزينه في أسطوانات الضغط العالي أو الخزانات تحت الأرض ، وتمكين توصيل الهيدروجين الفعال في أنظمة التسخين. تمتد قدرتها على التكيف أيضًا إلى سيناريوهات مخصصة ، ودعم الصناعات من الطاقة المتجددة إلى النقل.

سمات

كفاءة عالية وموثوقية

يتميز ضاغط الهيدروجين DW-3.4 / 23-28 بمستويات أتمتة عالية وموثوقية استثنائية ، مما يقلل من التوقف عن العمل في العمليات المستمرة. يضمن تصميم التشحيم الخالي من الزيت أن يبقى الهيدروجين المضغوط غير ملوث ، وهي ميزة مهمة للتطبيقات التي تتطلب نقاءًا مرتفعًا ، مثل خلايا الوقود. تدمج علبة المرافق ، المصنوعة من الحديد الزهر الرمادي ، تخزين مواد التشحيم والموانئ الوظيفية المتعددة (تصريف الزيت ، قياس درجة الحرارة) ، وتعزيز الاستقرار التشغيلي.

صيانة منخفضة وتصميم سهل الاستخدام

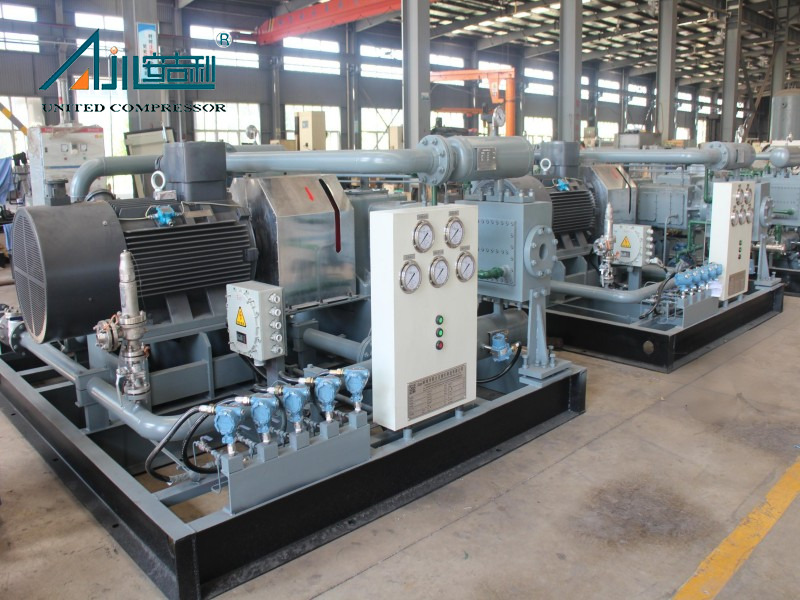

مزود بتقليل عدد الأجزاء الضعيفة ، يقلل الضاغط وتيرة الصيانة وتكاليفها. تخلق مستويات الاهتزاز والضوضاء المنخفضة بيئة عمل أكثر أمانًا وأكثر راحة. يتم تثبيت المكونات الرئيسية والمساعد على انزلاق ، وتبسيط النقل والتركيب في الموقع-ميزة للمشاريع ذات الجداول الزمنية الضيقة أو المواقع البعيدة.

الهندسة الهيكلية المتقدمة

يتميز بنية الجسم المتوسطة المزدوجة ، ويمنع الضاغط الزيت من الهجرة من علبة المرافق إلى الأسطوانة ، وحماية النقاء. تعتمد الأسطوانات ورؤوس الأسطوانات ، المصنوعة من الحديد الزهر الرمادي أو الصلب المزور ، ترتيب صمام محوري لتدفق الغاز الفعال. هذا التصميم ، جنبًا إلى جنب مع براءات الاختراع مثل غلاف حماية خيط مكبس ROD (ZL 2017 2 1907021.7) ومكافحة مقصورة مزدوجة متكاملة طويلة (ZL 2018 2 0294762.0) ، تؤكد هندسةها المبتكرة.

قدرات التخصيص

إلى جانب المواصفات القياسية ، يقدم الضاغط حلولًا مخصصة بناءً على احتياجات العميل ، بما في ذلك معدل التدفق ، والنقاء ، والضغط ، وبيئة التشغيل ، وحالات الاستخدام المحددة. وهو يدعم أشكالًا هيكلية مختلفة (نوع D ، من النوع M ، S-type ، إلخ) ، طرق التبريد (تبريد المياه ، تبريد الهواء ، تبريد مختلط) ، وأنواع التثبيت (الثابتة ، المحمولة ، مثبتة على التزلج ، من نوع المقصورة) ، وضمان التوافق مع المتطلبات الصناعية المتوسطة.

تسليط الضوء على المزايا

يتمتع بكفاءة عالية وموثوقية قوية ودرجة عالية من الأتمتة ؛	أجزاء أقل ضعفا ، انخفاض الاهتزاز ، ضوضاء منخفضة ، وسهولة التشغيل والصيانة	يتم تثبيت جميع المعدات الرئيسية والمساعد للضاغط على الزلاجة ، تعمل بسلاسة وموثوقة. إن التثبيت الكلي للزلاجة مريح لنقل وتركيب الضاغط	تم تصميم مكونات الماكينة بأكملها بعناية

شهادات براءات الاختراع

	A Piston Rod Thread Sleeve ZL 2017 2 1907021.7			جهاز دعم حلقة المكبس ZL 2018 2 0294776.2
	مكبس النطاق ZL 2017 2 190177.0 لضواغط متوازنة متماثلة			مقصورة مزدوجة قصيرة طويلة متكاملة ZL 2018 2 0294762.0

وصف الجهاز بأكمله

يتبنى الضاغط من النوع D (نوع التوازن المتماثل) ، والتشحيم المبرد بالمياه ، والتشحيم الخالي من الزيت ، ونوع المكبس المتبادل ، وضغط من مرحلتين من صفوف من الصفوف ، ويتم توفير الوحدة بأكملها بطريقة معيارية.

علبة مرافق الضاغط مصنوعة من الحديد الزهر الرمادي ولديها أربعة ثقوب بأقطار مختلفة لتثبيت الشرائح المتقاطعة والمحامل والمقاعد المحمولة. يمكن للجزء السفلي من علبة المرافق تخزين زيت التشحيم للضاغط للتشحيم ؛ يحتوي السطح العلوي من علبة المرافق على واجهة لتثبيت لوحة تغطية مدخل الوقود (منفذ التنفس) ؛ بالإضافة إلى ذلك ، تحتوي علبة المرافق أيضًا على واجهات احتياطية مثل ميناء تصريف الزيت ، ومنفذ مراقبة مقياس الزيت ، ومنفذ حقن زيت المقعد ، ومنفذ قياس درجة حرارة زيت التثبيت. تم توصيل منفذ تصريف النفط في علبة المرافق إلى الخارج من المقصورة ومجهز بصمام كرة يدوي لتصريف الزيت من علبة المرافق.

الجسم الأوسط للضاغط هو بنية جسم متوسطة مزدوجة ، مما يضمن أن مساحة الجسم الأوسط أكبر من ضربة واحدة ، مما يمنع زيت الضاغط من دخول الأسطوانة من علبة المرافق ، مما يضمن أن زيت الضاغط لا يلوث الوسط. مادة أسطوانة الضاغط هي الحديد الزهر الرمادي/الصلب المزور ، وتتبنى تصميم تزييت خالٍ من الزيت ، والذي لا يتطلب تزييتًا من الزيت. مادة رأس الأسطوانة هي من الحديد الزهر الرمادي/الصلب المزور ، ويتم ترتيب صمامات الهواء محوريًا على رأس الأسطوانة.

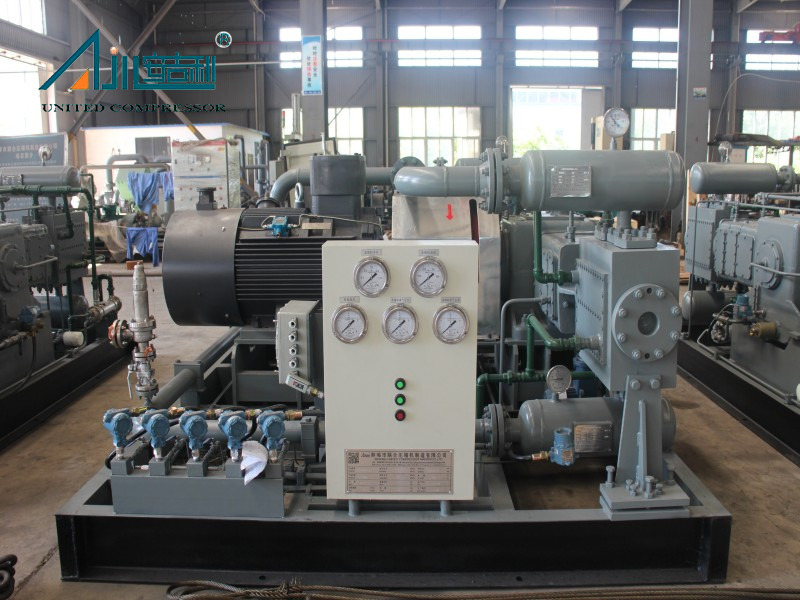

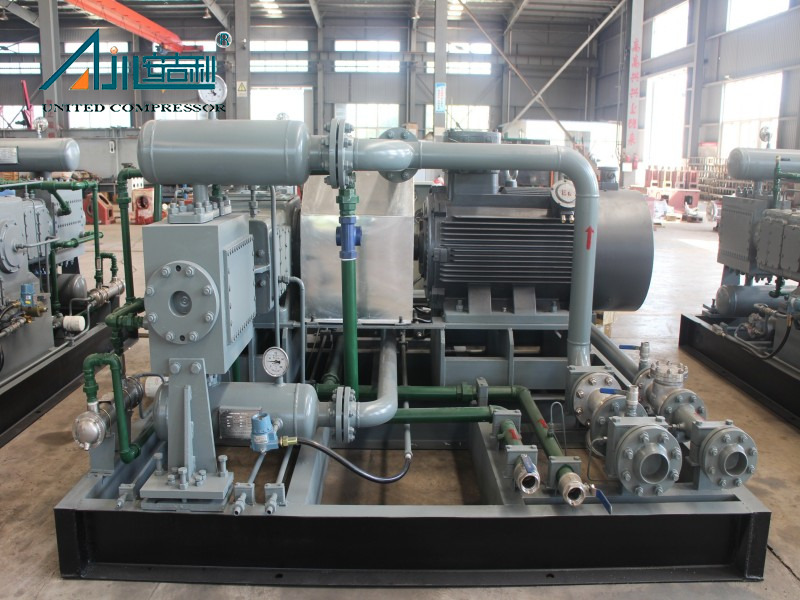

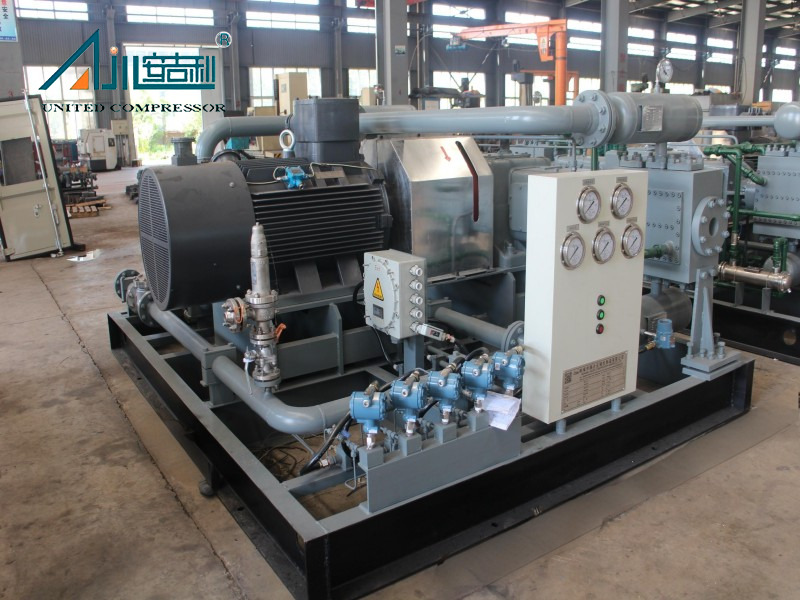

الضاغط في هذه الصورة هو منتج غير قياسي. يوفر المنتج حلولًا مستقلة مصممة لمتطلبات الاستخدام المحددة للعملاء (معدل التدفق/النقاء/الضغط ، وبيئة الاستخدام ، والغرض الرئيسي ، ومتطلبات العميل الخاصة) ، من التصميم إلى تخصيص المنتج.

• الشكل الهيكلي:  D-type/m-type/s-type/w-type/v-type/z-type

• طريقة التبريد:  تبريد الماء/تبريد الهواء/تبريد مختلط

• نموذج التثبيت:  نوع ثابت/محمول/مثبت/مقصورة/مقصورة

• وضع القيادة:  محرك المحرك/محرك الديزل البدء

• النقل: البحر/الهواء/الأرض

• التغليف:

  المقصورة المعدنية	صندوق خشبي	مقصورة مقاومة للصوت

المعلمة الفنية

لا.	نموذج		واسطة	معدل التدفق (NM3/H)	ضغط العادم (mpa.g)	طاقة المحرك (KW)	طريقة التبريد	الأبعاد العامة (مم)	الأوزان (كغ)
1	DW-1.6/(8 ～ 12) -120		هيدروجين	800	12	160	تبريد الماء	5800 × 3000 × 2300	8500
2	DW-1.8/15-30		هيدروجين	1500	3.0	75	تبريد الماء	3200 × 3000 × 1850	5800
3	DW-6.74 (3.3) /0.7 (5 ～ 12) -12		هيدروجين	600	1.2	90	تبريد الماء	5000 × 3200 × 2100	8000
4	DW-17.9/(4 ～ 5) -6.5		هيدروجين	1270	0.65	132	تبريد الماء	3500 × 3000 × 2300	8000
5	DW-1.8/15-30		هيدروجين	1500	3.0	75	تبريد الماء	3200 × 3000 × 1850	5800
6	DW-9.55/0.03-16		هيدروجين	515	1.6	90	تبريد الماء	3500 × 3200 × 2500	6500
7	DW-96.5/（15 ～ 23）-（21 ~ 29）		هيدروجين	4500	2. 1 ～ 2.9	185	تبريد الماء	5000 × 3000 × 2500	12000
8	DW-48/（15 ～ 23）-（21 ~ 29）		هيدروجين	2642 ～ 4500	2. 1 ～ 2.9	55	تبريد الماء	4000 × 2700 × 2300	6000
9	D-0.57/16-200		هيدروجين	500	20	75	تبريد الماء	5800 × 3200 × 2350	9000
10	ZW-0. 18/15-22		هيدروجين	150	2.2	11	تبريد الماء	2200 × 1600 × 1700	2000
11	ZW-0.82/(6 ～ 8) -20		هيدروجين	300	2.0	22	تبريد الماء	2500 × 1500 × 1750	2000
12	W-3/0.1-150		هيدروجين	212	15	55	تبريد الماء	6000 × 2700 × 2100	15000
13	MW-7.7/9.8-40		هيدروجين	4200	4.0	355	تبريد الماء	7500 × 3600 × 2000	22000
14	MW-25.2/（1.5 ～ 1.7） -10		هيدروجين	3300	1.0	315	تبريد الماء	8000 × 3000 × 2200	20000
15	PW-0.6/(10 ～ 15) -30		هيدروجين	0 ~ 560	3.0	30	تبريد مختلط	2200 × 1800 × 1600	1800
16	PW-13.7/17-25		هيدروجين	820	2.5	30	تبريد مختلط	4000 × 2700 × 2300	6000
17	D-0.26/（28 ～ 31） -150		هيدروجين	400	15	45	تبريد مختلط	3800 × 3200 × 1950	4800
18	PW-13.7/17-25		هيدروجين	820	2.5	30	تبريد مختلط	4000 × 2700 × 2300	6000
19	VW-14.3/7		هيدروجين	750	0.7	110	تبريد مختلط	4800 × 2250 × 2100	8000
20	DW-7.6/（4 ～ 5.7） -6.5		هيدروجين	2000	0.65	55	تبريد مختلط	3500 × 3000 × 2300	6000

قضية المشروع

شراء جفاف الغربال الجزيئي ، وتجديد الجليكول الإيثيلين وجهاز الحقن ، وتزلج غاز الوقود في مجال غاز أكيموم	مشروع ضاغط Zaozhuang CNG لشركة Chengdu Shenliang Technology Co. ، Ltd.	Ningxia Zhongneng New Materials Engineering

التعليمات

ما هي الصناعات التي يمكن أن تستفيد من ضاغط الهيدروجين DW-3.4 / 23-28؟

يستخدم هذا الضاغط على نطاق واسع في توليد طاقة الهيدروجين (ضغط الهيدروجين لإنتاج الكهرباء لخلايا الوقود) ، وتخزين الطاقة (تخزين الهيدروجين عالي الضغط لتثبيت الشبكة) ، وأنظمة التدفئة (توصيل الهيدروجين عند الضغوط المطلوبة) ، ومركبات خلايا الوقود (تزود الهيدروجين المضغوط لخلايا الوقود على متن الطائرة). كما يخدم مشاريع الطاقة المتجددة وخطوط معالجة الهيدروجين الصناعية.

ما الذي يجعل تصميم التشحيم الخالي من النفط مهمًا؟

لا يضمن التزييت الخالي من الزيت أي ضاغط زيت يلوث وسط الهيدروجين ، وهو أمر حيوي للحفاظ على نقاء الهيدروجين بنسبة 99 ٪+ -وهو متطلب صارم في خلايا الوقود ، وتصنيع أشباه الموصلات ، والتطبيقات الأخرى عالية النقاء. يلغي هذا التصميم الحاجة إلى أنظمة فصل الزيت ، مما يقلل من التعقيد التشغيلي والتكاليف.

هل يمكن تخصيص الضاغط لمشاريع محددة؟

نعم. يوفر Bengbu United ضاغط تخصيص من شوط إلى النهاية ، من التصميم إلى الإنتاج ، استنادًا إلى متطلبات العميل مثل معدل التدفق (حتى 4500 نانومتر/ساعة للنماذج ذات الصلة) , (يتراوح من 0.65 ميجا باس إلى 20 ميجا باسكال) ، ودرجة حرارة التشغيل ، والظروف البيئية. تشمل الخيارات طرق التبريد المختلفة ، والأشكال الهيكلية ، والتعبئة (كبائن معدنية ، كبائن مقاومة للصوت) لتناسب احتياجات المشروع الفريدة.
