يعد ضاغط CNG VF -1.4 (5-7) -250 ، الذي تم تصنيعه بواسطة ضاغط Bengbu United ، حلًا عالي الأداء مصمم لضغط ونقل الغاز الطبيعي الفعال. بصفته منتجًا رئيسيًا في تشكيلة ضاغط CNG ، فإنه يتفوق في تعزيز ونقل الغاز الطبيعي في شبكات خطوط الأنابيب ، مع التكيف مع الاحتياجات الصناعية المتنوعة.
مع قدرة معالجة قدرها 500 نانومتر/ساعة ، يعمل هذا الضاغط بضغط مدخل يتراوح بين 0.5-0.7 ميجابت في البورون ويوفر ضغطًا عادمًا قدره 25 ميجابت في البلاد ، مدعوم بمحرك رئيسي 110 كيلو وات . التصميم المدمج - الذي يتميز بحوالي 5500 × 2200 × 2000 مم ويبلغ وزنه حوالي 7t - يروي المرونة في التثبيت عبر بيئات مختلفة.
إلى جانب تطبيقات خطوط الأنابيب ، يدعم ضاغط VF-1.4 (5-7) -250 استخدام الاستخدامات الممتدة مثل التحريك في الصناعات الصيدلانية والخلاص ، ونقل الغاز المضغوط في القطاعات الكيميائية ، وضرب الزجاجة في إنتاج الغذاء ، وإزالة الغبار جزء في تصنيع الآلات. يجعل تصميمها المعياري والهندسة المتقدمة اختيارًا موثوقًا لكل من المتطلبات القياسية والمخصصة.
تم تصميم ضاغط VF-1.4 (5-7) -250 -250 من ضاغط CNG يتميز بكفاءة تشغيلية عالية ، وموثوقية قوية ، ودرجة عالية من الأتمتة-الناقدة للعمليات الصناعية المستمرة. تضمن هيكلها من النوع D (التوازن المتماثل) ، والنظام المبرد بالمياه ، وتزييت الخالية من النفط ، وتصميم المكبس المتبادل (صفين ، ضغط 3 مراحل) أداءً مستقرًا حتى في ظل ظروف صعبة.
مكونات الضاغط هي مهندسة دقيقة ، مع أجزاء رئيسية مثل علبة المرافق (الحديد الزهر الرمادي) والأسطوانة (الحديد الزهر الرمادي/الصلب المزور) التي تم تصميمها لتحمل الاستخدام الثقيل. هذا الاهتمام بالتفاصيل يقلل من التوقف ويزيد من الإنتاجية.
مع مراعاة قابلية الاستخدام في الاعتبار ، يتميز ضاغط VF-1.4 (5-7) -250 CNG بأجزاء ضعيفة أقل ، مما يقلل من الحاجة إلى إصلاحات متكررة. تخلق مستويات الاهتزاز والضوضاء المنخفضة بيئة عمل أكثر أمانًا وأكثر راحة.
يتم تبسيط الصيانة من خلال الوصول البديهي إلى المكونات الحرجة: تشمل علبة المرافق الموانئ لمراقبة مستوى الزيت ، وحقن الزيت ، وقياس درجة الحرارة ، في حين أن صمام الكرة اليدوي يسهل تصريف الزيت السهل. يمنع هيكل الجسم المزدوج المتوسط الزيت من تلويث وسط الغاز ، مما يضمن تشغيل نظيف وتقليل تكاليف الصيانة بمرور الوقت.

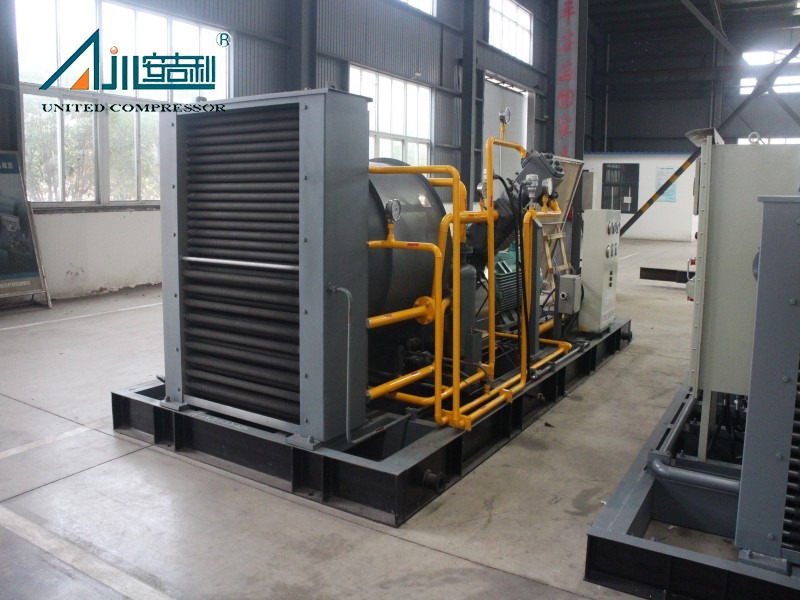

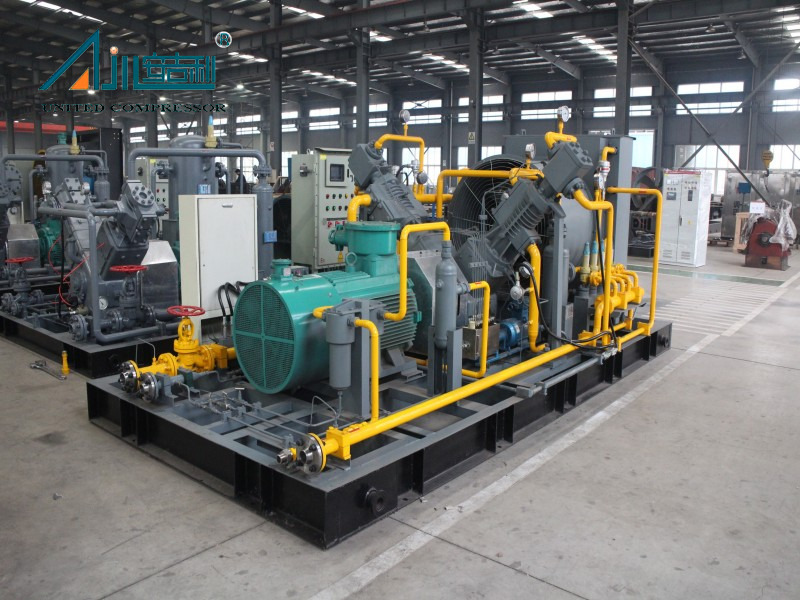

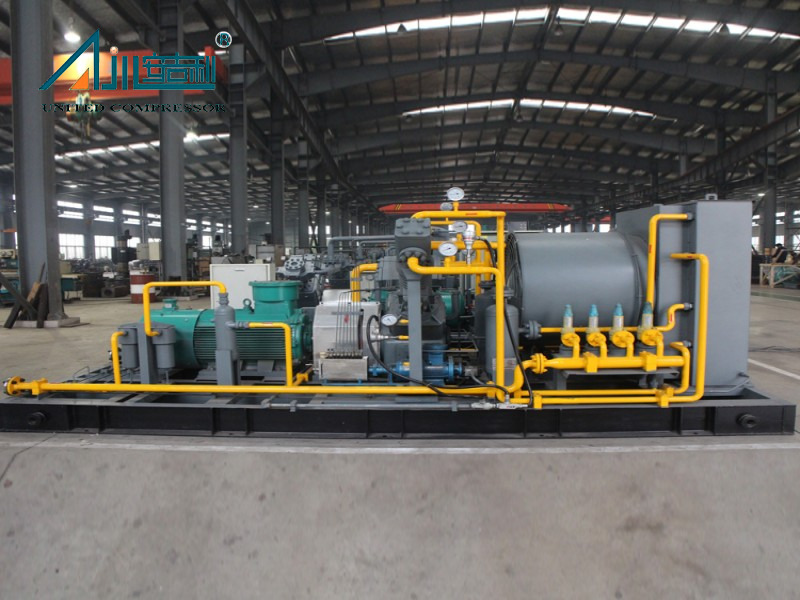

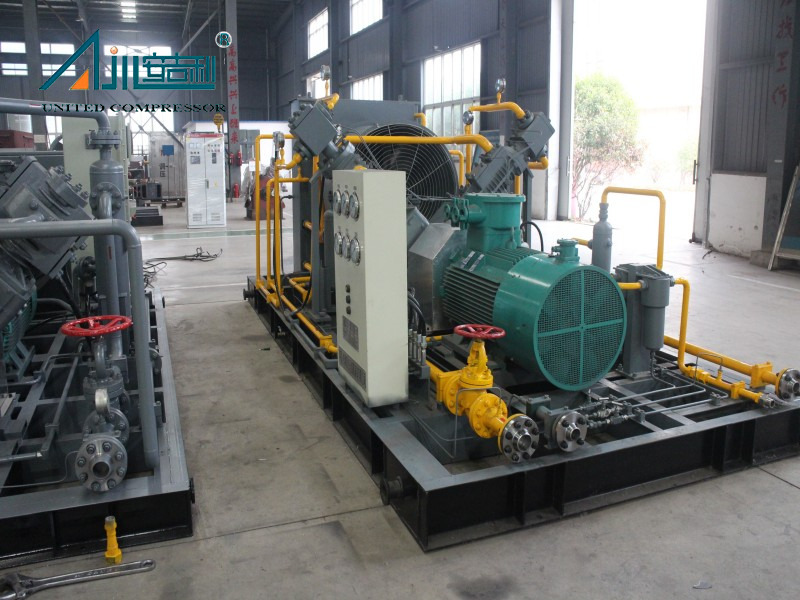

يتم دمج المعدات الرئيسية للضاغط والمساعد على انزلاق ، مما يتيح النقل السلس والتركيب الخالي من المتاعب. يعد هذا التصميم المثبت على كل من التطبيقات الثابتة والهاتف المحمول كل من التطبيقات الثابتة والهاتف المحمول ، مع التكيف مع الظروف في الموقع بسهولة.
للحصول على متطلبات فريدة ، تتوفر خيارات التخصيص ، بما في ذلك:
· الأشكال الهيكلية (نوع D ، m-type ، s-type ، w-type ، v-type ، z-type)
· طرق التبريد (تبريد مبرد بالماء ، تبريد الهواء ، مختلط)
· أنواع التثبيت (الثابتة ، الجوال ، مثبتة على الانزلاق ، نوع المقصورة)
· أوضاع محرك (مدفوعة بالمحرك ، مدفوعة بالمحرك ديزل)
بدعم من التكنولوجيا المتقدمة ، يحمل ضاغط VF-1.4 (5-7) -250 CNG براءات اختراع متعددة ، بما في ذلك:
· كبست ترابط قضيب المكبس (ZL 2017 2 1907021.7)
جهاز دعم حلقة المكبس (ZL 2018 2 0294776.2)
· مكبس المدى للضواغط المتوازنة المتماثلة (ZL 2017 2 190177.0)
· مقصورة مزدوجة متكاملة طويلة القدر (ZL 2018 2 0294762.0)
منطقة التطبيق
يستخدم بشكل أساسي لتعزيز ونقل الغاز الطبيعي الذي يتدفق إلى شبكة خطوط الأنابيب ، ويمكن استخدامه أيضًا للتحرك في الصناعات الصيدلانية والخمير ، ونقل الغازات المضغوطة في صناعة المواد الكيميائية ، وضرب القلاع في صناعة المواد الغذائية ، وإزالة الأجزاء في صناعة الآلات.
تسليط الضوء على المزايا
 |  |  |  |
| يتمتع بكفاءة عالية وموثوقية قوية ودرجة عالية من الأتمتة ؛ | أجزاء أقل ضعفا ، انخفاض الاهتزاز ، ضوضاء منخفضة ، وسهولة التشغيل والصيانة | يتم تثبيت جميع المعدات الرئيسية والمساعد للضاغط على الزلاجة ، تعمل بسلاسة وموثوقة. إن التثبيت الكلي للزلاجة مريح لنقل وتركيب الضاغط | تم تصميم مكونات الماكينة بأكملها بعناية |
شهادات براءات الاختراع
 | A Piston Rod Thread Sleeve ZL 2017 2 1907021.7 | | جهاز دعم حلقة المكبس ZL 2018 2 0294776.2 | |
| مكبس النطاق ZL 2017 2 190177.0 لضواغط متوازنة متماثلة | | مقصورة مزدوجة قصيرة طويلة متكاملة ZL 2018 2 0294762.0 |
وصف الجهاز بأكمله
يتبنى الضاغط من النوع D (نوع التوازن المتماثل) ، والتشحيم المبرد بالمياه ، والتشحيم الخالي من الزيت ، ونوع المكبس المتبادل ، وضغط من مرحلتين من صفوف من الصفوف ، ويتم توفير الوحدة بأكملها بطريقة معيارية.
علبة مرافق الضاغط مصنوعة من الحديد الزهر الرمادي ولديها أربعة ثقوب بأقطار مختلفة لتثبيت الشرائح المتقاطعة والمحامل والمقاعد المحمولة. يمكن للجزء السفلي من علبة المرافق تخزين زيت التشحيم للضاغط للتشحيم ؛ يحتوي السطح العلوي من علبة المرافق على واجهة لتثبيت لوحة تغطية مدخل الوقود (منفذ التنفس) ؛ بالإضافة إلى ذلك ، تحتوي علبة المرافق أيضًا على واجهات احتياطية مثل ميناء تصريف الزيت ، ومنفذ مراقبة مقياس الزيت ، ومنفذ حقن زيت المقعد ، ومنفذ قياس درجة حرارة زيت التثبيت. تم توصيل منفذ تصريف النفط في علبة المرافق إلى الخارج من المقصورة ومجهز بصمام كرة يدوي لتصريف الزيت من علبة المرافق.
الجسم الأوسط للضاغط هو بنية جسم متوسطة مزدوجة ، مما يضمن أن مساحة الجسم الأوسط أكبر من ضربة واحدة ، مما يمنع زيت الضاغط من دخول الأسطوانة من علبة المرافق ، مما يضمن أن زيت الضاغط لا يلوث الوسط. مادة أسطوانة الضاغط هي الحديد الزهر الرمادي/الصلب المزور ، وتتبنى تصميم تزييت خالٍ من الزيت ، والذي لا يتطلب تزييتًا من الزيت. مادة رأس الأسطوانة هي من الحديد الزهر الرمادي/الصلب المزور ، ويتم ترتيب صمامات الهواء محوريًا على رأس الأسطوانة.
 |  |

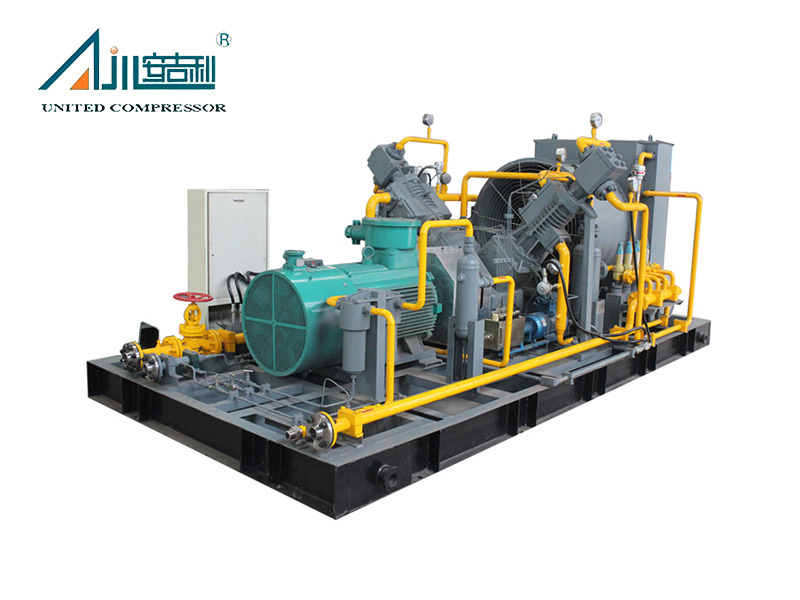

الضاغط في هذه الصورة هو منتج غير قياسي. يوفر المنتج حلولًا مستقلة مصممة لمتطلبات الاستخدام المحددة للعملاء (معدل التدفق/النقاء/الضغط ، وبيئة الاستخدام ، والغرض الرئيسي ، ومتطلبات العميل الخاصة) ، من التصميم إلى تخصيص المنتج.
الشكل الهيكلي: D-type/m-type/s-type/w-type/v-type/z-type
طريقة التبريد: تبريد الماء/تبريد الهواء/تبريد مختلط
نموذج التثبيت: نوع ثابت/محمول/مثبت/مقصورة/مقصورة
وضع القيادة: محرك المحرك/محرك الديزل البدء
النقل: البحر/الهواء/الأرض
التغليف:
 |  |  |
| المقصورة المعدنية | صندوق خشبي | مقصورة مقاومة للصوت |
قضية المشروع
 |  |  |
| Lanzhou Petrochemical Company 240000 Tonsyear Restoration Ethylene Production Projec | حقل زيت آذان في جنوب كازاخستان | شراء جفاف الغربال الجزيئي ، وتجديد الجليكول الإيثيلين وجهاز الحقن ، وتزلج غاز الوقود في مجال غاز أكيموم |
المعلمة الفنية
| لا. | نموذج | واسطة | معدل التدفق (NM3/H) | ضغط العادم MPA （G) | طاقة المحرك (KW) | طريقة التبريد | الأبعاد العامة (مم) | الأوزان (كغ) |
| 1 | VF （D） -0.32/(30-200) -250 | الغاز الطبيعي | 1500 | 25 | 75 | مبرد بالهواء | 5538*2350*2438 | 9.5 |
| 2 | VF (D) -0.26/(30-200) -250 | الغاز الطبيعي | 1000 | 25 | 55 | 5538*2350*2438 | 9.5 | |
| 3 | ZFD-0. 1/(30-200) -250 | الغاز الطبيعي | 500 | 25 | 37 | 6500*2350*2450 | 5.5 | |
| 4 | DFD-3 [0.28]/(2-4) [25-200] -250 | الغاز الطبيعي | 1300 | 25 | 75 | 4050*3450*2100 | 12.5 | |
| 5 | MF-4/(7-11) -250 | الغاز الطبيعي | 1900-2880 | ~ | 355 | تبريد الهواء أو تبريد الماء | 6250*3200*3400 | 18 |
| 6 | DF-2/(10-15) -250 | الغاز الطبيعي | 1320-1920 | ~ | 250 | 6000*3200*3400 | 16 | |
| 7 | MF-3.2/(8-16) -250 | الغاز الطبيعي | 1700-3260 | ~ | 355 | 6250*3200*3400 | 18 | |
| 8 | MF-2.5/(14-25) -250 | الغاز الطبيعي | 2250-3900 | ~ | 355 | 6450*3200*3400 | 20 | |
| 9 | DF-1.55/(15-25) -250 | الغاز الطبيعي | 1500-2400 | ~ | 280 | 600*3200*3400 | 16 | |
| 10 | DF-1.45/(20-35) -250 | الغاز الطبيعي | 1800-3100 | ~ | 280 | 6050*3200*3400 | 16 | |
| 11 | MF-2/(20-30) -250 | الغاز الطبيعي | 2500-3700 | ~ | 355 | 6250*3200*3400 | 20 | |
| 12 | MF-1.8/(25-40) -250 | الغاز الطبيعي | 2800-4400 | ~ | 355 | 6250*3200*3400 | 18 | |
| 13 | MF-1.35/(30-45) -250 | الغاز الطبيعي | 2500-3700 | ~ | 315 | 6000*3200*3400 | 18 | |
| 14 | DF-1.3/(8-16) -250 | الغاز الطبيعي | 700-1320 | ~ | 160 | 6000*3200*3400 | 18 | |
| 15 | MF-1.5/(40-60) -250 | الغاز الطبيعي | 3700-5500 | ~ | 355 | 6250*3200*3400 | 16 | |
| 16 | MF-1.3/(50-85) -250 | الغاز الطبيعي | 3900-6700 | ~ | 355 | 6250*3200*3400 | 18 | |
| 17 | W-5.6/0.5-250 | الغاز الطبيعي | 500 | 25 | 160 | تبريد الماء | 5000*2300*2200 | 12 |
| 18 | DF-4.7/(1.5-2) -250 | الغاز الطبيعي | 700-840 | 25 | 185 | مبرد بالهواء | 6000*3200*3400 | 16 |
| 19 | W-3.6/(1.5-3) -250 | الغاز الطبيعي | 540-860 | 25 | 160 | تبريد الماء | 6200*2200*2200 | 12 |
| 20 | DF-3.85/(2-4) -250 | الغاز الطبيعي | 690-1150 | 25 | 185 | تبريد الهواء أو تبريد الماء | 6000*3200*3400 | 16 |
| 21 | MF-5/(2-4) -250 | الغاز الطبيعي | 900-1500 | 25 | 280 | 6250*3200*3400 | 18 | |
| 22 | MF-7.2/(3-4) -250 | الغاز الطبيعي | 1700-2160 | 25 | 355 | 6800*3200*3400 | 20 | |
| 23 | DF-2.86/(2-6) -250 | الغاز الطبيعي | 510 ~ 1200 | 25 | 185 | 6000*3200*3400 | 16 | |
| 24 | MF-4/(5-8) -250 | الغاز الطبيعي | 1400-2150 | 25 | 315 | 6250*3200*3400 | 18 | |
| 25 | DF-1.95/(6-12) -250 | الغاز الطبيعي | 820-1520 | 25 | 220 | 6000*3200*3400 | 16 | |
| 26 | DF-1.6/(8-16) -250 | الغاز الطبيعي | 860-1630 | 25 | 220 | 6000*3200*3400 | 16 | |
| 27 | DF-0.58/(15-25) -250 | الغاز الطبيعي | 550-900 | 25 | 90 | مبرد بالهواء | 6000*3200*3400 | 16 |
قضية المشروع
 |  |  |
| شراء جفاف الغربال الجزيئي ، وتجديد الجليكول الإيثيلين وجهاز الحقن ، وتزلج غاز الوقود في مجال غاز أكيموم | مشروع ضاغط Zaozhuang CNG لشركة Chengdu Shenliang Technology Co. ، Ltd. | Ningxia Zhongneng New Materials Engineering |
يستخدم في المقام الأول لتعزيز ونقل الغاز الطبيعي في شبكات خطوط الأنابيب. كما أنه يخدم الصناعات الصيدلانية والخلاصة (التحريك) ، والقطاعات الكيميائية (نقل الغاز المضغوط) ، وإنتاج الغذاء (صب الزجاجة) ، وتصنيع الآلات (إزالة الغبار جزء).
· المتوسطة: الغاز الطبيعي
سعة المعالجة: 500 نانومتر/ساعة
· ضغط المدخل: 0.5-0.7mpa.g
· ضغط العادم: 25mpa.g
طاقة المحرك الرئيسية: 110 كيلو واط
الأبعاد الإجمالية: ~ 5500 × 2200 × 2000 مم
· الوزن: ~ 7t
نعم. نحن نقدم حلولًا مصممة على أساس معدل التدفق والنقاء والضغط وبيئة الاستخدام ومتطلبات العملاء الأخرى - من التصميم إلى الإنتاج. تشمل الخيارات النماذج الهيكلية وطرق التبريد وأنواع التثبيت.
نعم ، إنها تحمل براءات اختراع صينية متعددة للمكونات الرئيسية ، مما يضمن الامتثال لمعايير الصناعة والأداء الموثوق به.
