تكوين الغاز (مول ٪): غاز الهيدروجين
معدل التدفق: 515NM3/H ؛
ضغط المدخل: 0.003MPA. ز ؛
درجة حرارة المدخل: ≤ 40 ℃ ؛
ضغط العادم: 1.6mpa. ز ؛
قوة المحرك الرئيسية: 90 كيلو واط
الأبعاد العامة للجهاز: ~ 5000 × 3200 × 2100 مم
وزن الجهاز كله: ~ 8t
| الكمية: | |
|---|---|

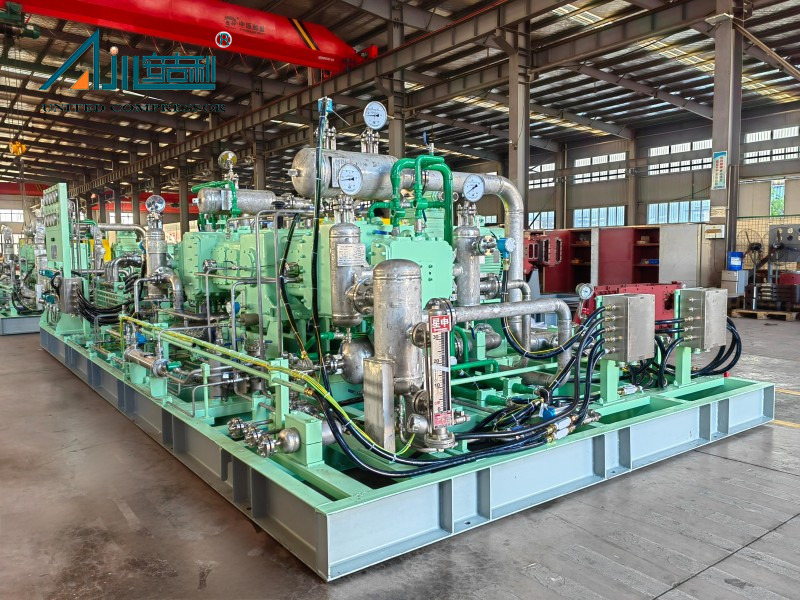

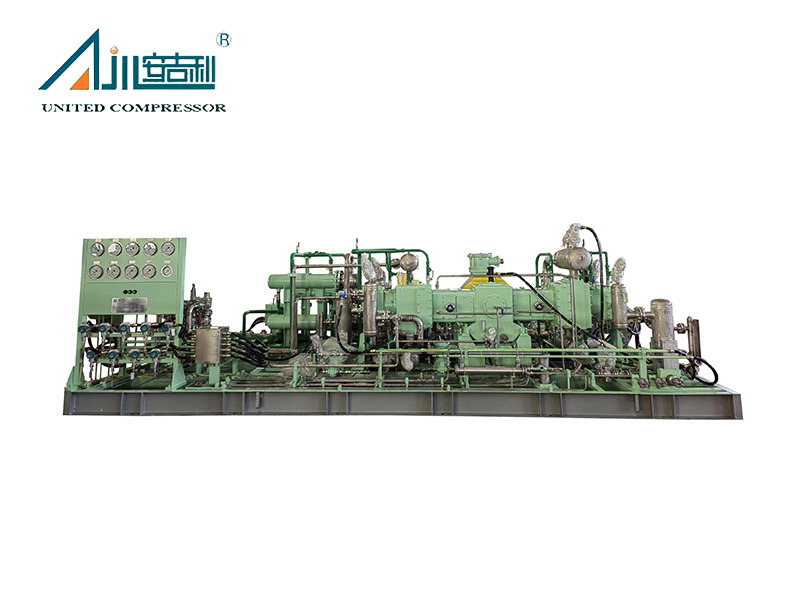

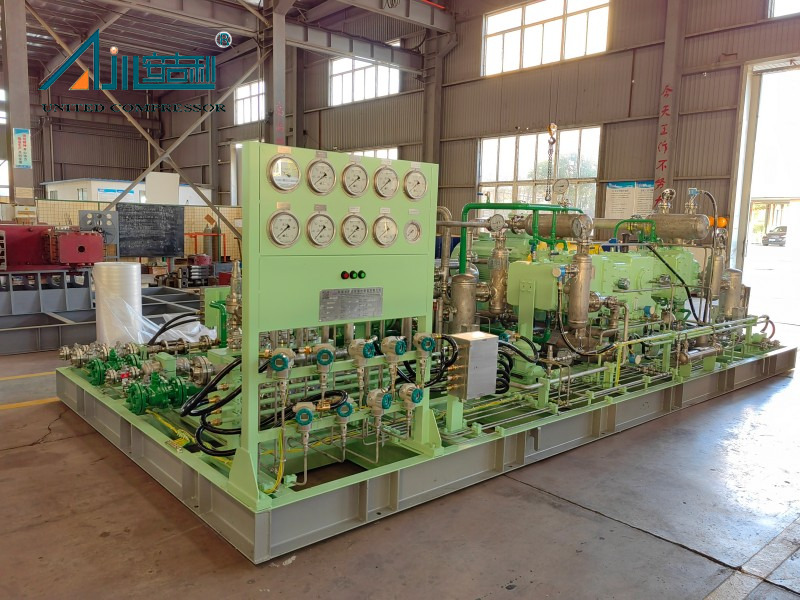

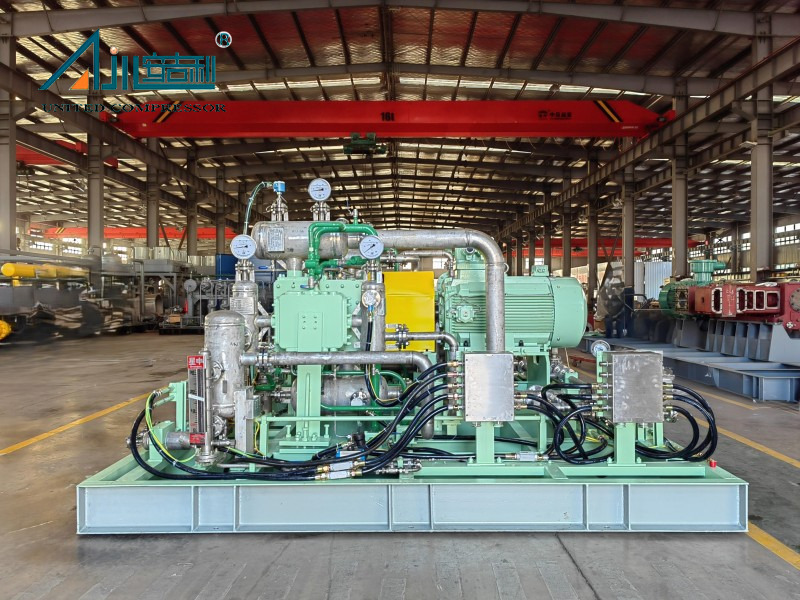

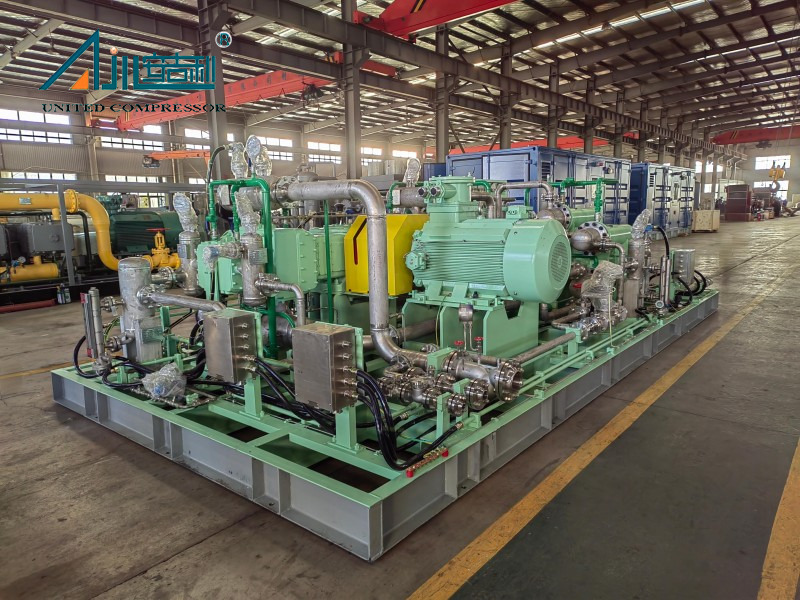

يعد ضاغط الهيدروجين DW-9.55 / 0.03-16 ، الذي تم تصنيعه بواسطة ضاغط Bengbu United (الشركة المصنعة للضاغط الرائدة في الصين) ، ضاغط مكبس متجانس متطور مصمم خصيصًا لمناولة غاز الهيدروجين. تم تصميم هذا الضاغط لتلبية مطالب التطبيقات الصناعية المختلفة ، ويبرز كفاءته وموثوقيته وقدرة على التكيف مع المتطلبات المخصصة.
في جوهره ، يعمل ضاغط الهيدروجين DW-9.55 / 0.03-16 مع غاز الهيدروجين (100 مول ٪ تكوين متوسطة) ويوفر مقاييس أداء استثنائية: , معدل تدفق يبلغ 515Nm³ / ساعة , ضغط مدخل قدره 0.003 ميجا باسكال . يضمن تصميمه المدمج ، مع أبعاد إجمالية تبلغ حوالي 5000 × 3200 × 2100 مم ووزن ~ 8t ، تكاملًا سهلاً في بيئات تشغيلية متنوعة.
مثالي لتوليد الطاقة الهيدروجين ، وتخزين الطاقة ، وأنظمة مركبات خلايا الوقود ، والتدفئة الصناعية ، يلعب هذا الضاغط دورًا مهمًا في ضغط الهيدروجين إلى الضغوط المطلوبة للتخزين أو النقل أو الاستخدام المباشر. إلى جانب المواصفات القياسية ، يقدم Bengbu United ضاغط مخصص حلولًا مخصصة ، والتكيف مع احتياجات العميل المحددة مثل معدل التدفق ، والنقاء ، والضغط ، والظروف التشغيلية - من التصميم إلى الإنتاج.
تم تصميم لتحقيق ضاغط الهيدروجين DW-9.55 / 0.03-16 أقصى قدر من الكفاءة ، مع التركيز على تقليل احتياجات استهلاك الطاقة وصيانتها. يقلل تصميمه المتقدم من الأجزاء الضعيفة ، مما يؤدي إلى انخفاض مستويات الاهتزاز والضوضاء ، مما يجعل من السهل تشغيله وصيانته. يضمن المحرك الرئيسي 90KW ناتج طاقة ثابتًا مع تحسين استخدام الطاقة ، ويتوافق مع أهداف الاستدامة للصناعات المتعلقة بالهيدروجين.
مع إدراك أن الاحتياجات الصناعية تختلف ، فإن ضاغط الهيدروجين DW-9.55 / 0.03-16 يدعم التخصيص الواسع غير القياسي. يمكن للعملاء الاختيار من بين أشكال هيكلية متعددة (من النوع D و M-type و S-type و W-type و V-type و Z-type) وطرق التبريد (تبريد الماء ومبرد بالهواء والتبريد المختلط) وأنواع التثبيت (الثابتة ، المحمولة ، المغطاة بالانزلاق ، المقصورة). تشمل أوضاع محرك الأقراص محرك المحرك أو الديزل ، مما يضمن التوافق مع الإعدادات التشغيلية المتنوعة.
يتميز هذا الضاغط بهيكل مكبس معرض للمثل من الصفوف مع ترتيب طبقة واحدة (ارتفاع مركز علبة المرافق: 315 ملم ) والأسطوانات المرتبة أفقيًا المرتبة ذات المرحلة الفردية مع الفرق في المرحلة المزدوجة (المرحلتين الأولى والرابعة ، المرحلتين الثانية والثالثة). المكونات الرئيسية مثل كاشطات الزيت ، والأختام الوسيطة ، وحزم ضغط الأسطوانة تستخدم حلقات تقسيم الزنبرك من الفولاذ المقاوم للصدأ ، وتعزيز المتانة ومنع تسرب الهيدروجين. تم تجهيز صندوق تعبئة الضغط بنظام التضخم وأنابيب جمع التسرب (الفولاذ المقاوم للصدأ) لضمان السلامة والامتثال البيئي.
ينطبق ضاغط الهيدروجين DW -9.55 / 0.03-16 على نطاق واسع في توليد طاقة الهيدروجين ، وتخزين الطاقة (تخزين خزان عالي الضغط) ، وتزويد مركبات خلايا الوقود ، وأنظمة التدفئة الصناعية. قدرتها على التعامل مع درجات حرارة المدخل ≤ 40 ℃ وتوصيل ضغط العادم 1.6mpa.g ، يجعله مناسبة لكل من العمليات الصغيرة والقياس على نطاق واسع ، من ضغط الهيدروجين في الموقع إلى حلول تخزين المسافات الطويلة.
منطقة التطبيق
تلعب ضواغط الهيدروجين دورًا حاسمًا في توليد الطاقة الهيدروجين وتخزين الطاقة والتدفئة. على سبيل المثال ، ضغط غاز الهيدروجين إلى الضغط العالي لتوليد طاقة خلايا الوقود ، أو تخزينه في أسطوانات الغاز عالية الضغط أو خزانات التخزين تحت الأرض للاستخدام في حالات الطوارئ. بالإضافة إلى ذلك ، تعتمد أنظمة تسخين الهيدروجين أيضًا على قدرتها على توصيل الضغط العالي. تعتمد مركبات خلايا وقود الهيدروجين على ضاغط الهيدروجين لضغط غاز الهيدروجين في خزان التخزين على الضغط المطلوب لخلية الوقود ، وهو المكون الأساسي لتشغيل السيارة. التصميم الخفيف وتكنولوجيا الضغط الفعالة هي محور هذا المجال.
تسليط الضوء على المزايا
 |  |  |  |
| يتمتع بكفاءة عالية وموثوقية قوية ودرجة عالية من الأتمتة ؛ | أجزاء أقل ضعفا ، انخفاض الاهتزاز ، ضوضاء منخفضة ، وسهولة التشغيل والصيانة | يتم تثبيت جميع المعدات الرئيسية والمساعد للضاغط على الزلاجة ، تعمل بسلاسة وموثوقة. إن التثبيت الكلي للزلاجة مريح لنقل وتركيب الضاغط | تم تصميم مكونات الماكينة بأكملها بعناية |
شهادات براءات الاختراع
 | A Piston Rod Thread Sleeve ZL 2017 2 1907021.7 | | جهاز دعم حلقة المكبس ZL 2018 2 0294776.2 | |
| مكبس النطاق ZL 2017 2 190177.0 لضواغط متوازنة متماثلة | | مقصورة مزدوجة قصيرة طويلة متكاملة ZL 2018 2 0294762.0 |
وصف الجهاز بأكمله
يتبنى الضاغط من النوع D (نوع التوازن المتماثل) ، والتشحيم المبرد بالمياه ، والتشحيم الخالي من الزيت ، ونوع المكبس المتبادل ، وضغط من مرحلتين من صفوف من الصفوف ، ويتم توفير الوحدة بأكملها بطريقة معيارية.
علبة مرافق الضاغط مصنوعة من الحديد الزهر الرمادي ولديها أربعة ثقوب بأقطار مختلفة لتثبيت الشرائح المتقاطعة والمحامل والمقاعد المحمولة. يمكن للجزء السفلي من علبة المرافق تخزين زيت التشحيم للضاغط للتشحيم ؛ يحتوي السطح العلوي من علبة المرافق على واجهة لتثبيت لوحة تغطية مدخل الوقود (منفذ التنفس) ؛ بالإضافة إلى ذلك ، تحتوي علبة المرافق أيضًا على واجهات احتياطية مثل ميناء تصريف الزيت ، ومنفذ مراقبة مقياس الزيت ، ومنفذ حقن زيت المقعد ، ومنفذ قياس درجة حرارة زيت التثبيت. تم توصيل منفذ تصريف النفط في علبة المرافق إلى الخارج من المقصورة ومجهز بصمام كرة يدوي لتصريف الزيت من علبة المرافق.
الجسم الأوسط للضاغط هو بنية جسم متوسطة مزدوجة ، مما يضمن أن مساحة الجسم الأوسط أكبر من ضربة واحدة ، مما يمنع زيت الضاغط من دخول الأسطوانة من علبة المرافق ، مما يضمن أن زيت الضاغط لا يلوث الوسط. مادة أسطوانة الضاغط هي الحديد الزهر الرمادي/الصلب المزور ، وتتبنى تصميم تزييت خالٍ من الزيت ، والذي لا يتطلب تزييتًا من الزيت. مادة رأس الأسطوانة هي من الحديد الزهر الرمادي/الصلب المزور ، ويتم ترتيب صمامات الهواء محوريًا على رأس الأسطوانة.
 |  |

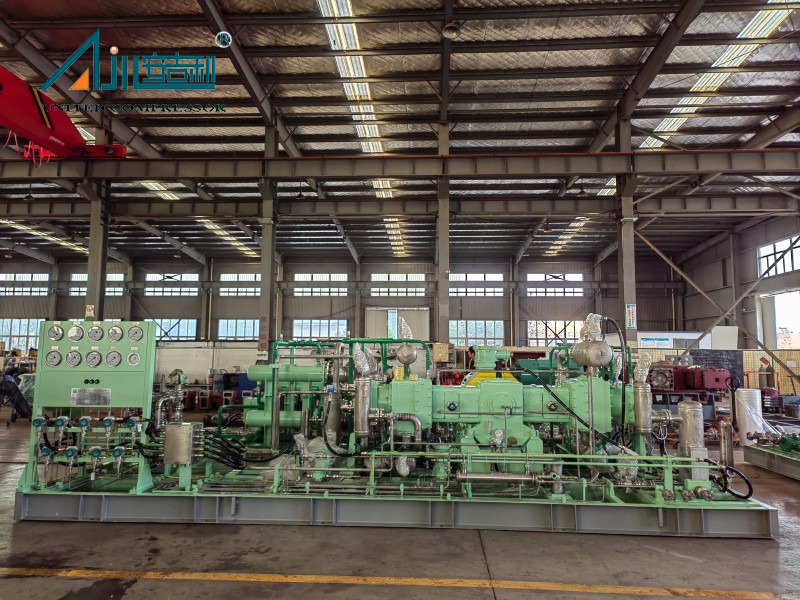

الضاغط في هذه الصورة هو منتج غير قياسي. يوفر المنتج حلولًا مستقلة مصممة لمتطلبات الاستخدام المحددة للعملاء (معدل التدفق/النقاء/الضغط ، وبيئة الاستخدام ، والغرض الرئيسي ، ومتطلبات العميل الخاصة) ، من التصميم إلى تخصيص المنتج.
الشكل الهيكلي: D-type/m-type/s-type/w-type/v-type/z-type
طريقة التبريد: تبريد الماء/تبريد الهواء/تبريد مختلط
نموذج التثبيت: نوع ثابت/محمول/مثبت/مقصورة/مقصورة
وضع القيادة: محرك المحرك/محرك الديزل البدء
النقل: البحر/الهواء/الأرض
التغليف:
 |  |  |
| المقصورة المعدنية | صندوق خشبي | مقصورة مقاومة للصوت |
قضية المشروع
 |  |  |
| Lanzhou Petrochemical Company 240000 Tonsyear Restoration Ethylene Production Projec | حقل زيت آذان في جنوب كازاخستان | شراء جفاف الغربال الجزيئي ، وتجديد الجليكول الإيثيلين وجهاز الحقن ، وتزلج غاز الوقود في مجال غاز أكيموم |
المعلمة الفنية
| لا. | نموذج | واسطة | معدل التدفق (NM3/H) | ضغط العادم (mpa.g) | طاقة المحرك (KW) | طريقة التبريد | الأبعاد العامة (مم) | الأوزان (كغ) | |
| 1 | DW-1.6/(8 ～ 12) -120 | هيدروجين | 800 | 12 | 160 | تبريد الماء | 5800 × 3000 × 2300 | 8500 | |
| 2 | DW-1.8/15-30 | هيدروجين | 1500 | 3.0 | 75 | تبريد الماء | 3200 × 3000 × 1850 | 5800 | |
| 3 | DW-6.74 (3.3) /0.7 (5 ～ 12) -12 | هيدروجين | 600 | 1.2 | 90 | تبريد الماء | 5000 × 3200 × 2100 | 8000 | |
| 4 | DW-17.9/(4 ～ 5) -6.5 | هيدروجين | 1270 | 0.65 | 132 | تبريد الماء | 3500 × 3000 × 2300 | 8000 | |
| 5 | DW-1.8/15-30 | هيدروجين | 1500 | 3.0 | 75 | تبريد الماء | 3200 × 3000 × 1850 | 5800 | |
| 6 | DW-9.55/0.03-16 | هيدروجين | 515 | 1.6 | 90 | تبريد الماء | 3500 × 3200 × 2500 | 6500 | |
| 7 | DW-96.5/（15 ～ 23）-（21 ~  29） | هيدروجين | 4500 | 2. 1 ～ 2.9 | 185 | تبريد الماء | 5000 × 3000 × 2500 | 12000 | |
| 8 | DW-48/（15 ～ 23）-（21 ~ 29） | هيدروجين | 2642 ～ 4500 | 2. 1 ～ 2.9 | 55 | تبريد الماء | 4000 × 2700 × 2300 | 6000 | |
| 9 | D-0.57/16-200 | هيدروجين | 500 | 20 | 75 | تبريد الماء | 5800 × 3200 × 2350 | 9000 | |
| 10 | ZW-0. 18/15-22 | هيدروجين | 150 | 2.2 | 11 | تبريد الماء | 2200 × 1600 × 1700 | 2000 | |
| 11 | ZW-0.82/(6 ～ 8) -20 | هيدروجين | 300 | 2.0 | 22 | تبريد الماء | 2500 × 1500 × 1750 | 2000 | |
| 12 | W-3/0.1-150 | هيدروجين | 212 | 15 | 55 | تبريد الماء | 6000 × 2700 × 2100 | 15000 | |
| 13 | MW-7.7/9.8-40 | هيدروجين | 4200 | 4.0 | 355 | تبريد الماء | 7500 × 3600 × 2000 | 22000 | |
| 14 | MW-25.2/（1.5 ～ 1.7） -10 | هيدروجين | 3300 | 1.0 | 315 | تبريد الماء | 8000 × 3000 × 2200 | 20000 | |
| 15 | PW-0.6/(10 ～ 15) -30 | هيدروجين | 0 ~ 560 | 3.0 | 30 | تبريد مختلط | 2200 × 1800 × 1600 | 1800 | |
| 16 | PW-13.7/17-25 | هيدروجين | 820 | 2.5 | 30 | تبريد مختلط | 4000 × 2700 × 2300 | 6000 | |
| 17 | D-0.26/（28 ～ 31） -150 | هيدروجين | 400 | 15 | 45 | تبريد مختلط | 3800 × 3200 × 1950 | 4800 | |
| 18 | PW-13.7/17-25 | هيدروجين | 820 | 2.5 | 30 | تبريد مختلط | 4000 × 2700 × 2300 | 6000 | |
| 19 | VW-14.3/7 | هيدروجين | 750 | 0.7 | 110 | تبريد مختلط | 4800 × 2250 × 2100 | 8000 | |
| 20 | DW-7.6/（4 ～ 5.7） -6.5 | هيدروجين | 2000 | 0.65 | 55 | تبريد مختلط | 3500 × 3000 × 2300 | 6000 | |
يوفر ضاغط الهيدروجين DW -9.55 / 0.03-16 معدل تدفق قدره 515 نانومتر / ساعة ، مما يضمن ضغط الهيدروجين الفعال لتلبية الاحتياجات الصناعية المختلفة ، بما في ذلك توليد الطاقة وتطبيقات خلايا الوقود.
نعم. يوفر Bengbu United ضاغط تخصيص كامل بناءً على متطلبات العميل ، بما في ذلك معدل التدفق ، والنقاء ، والضغط ، والبيئة التشغيلية ، وحالات الاستخدام المحددة. تتضمن الخيارات طرق التبريد وأنواع التثبيت وأوضاع محرك الأقراص لمطابقة الظروف الفريدة في الموقع.
تم تجهيز الضاغط بحزم ضغط الفولاذ المقاوم للصدأ وأنظمة التضخم وأنابيب جمع التسرب لتقليل تسرب الهيدروجين. تستخدم المكونات الحرجة مواد متينة وهندسة دقيقة لضمان التشغيل الآمن حتى في بيئات الضغط العالي.
تشمل خيارات النقل البحر أو الهواء أو الأرض. تشمل خيارات التغليف كابينة معدنية أو صناديق خشبية أو كبائن مقاومة للصوت ، مما يضمن توصيل آمن بغض النظر عن المسافة أو الوجهة.
يشتمل الضاغط على التقنيات الحاصلة على براءة اختراع ، مثل غلاف حماية خيط مكبس (ZL 2017 2 1907021.7) وجهاز دعم حلقة المكبس (ZL 2018 2 0294776.2) ، مما يضمن الامتثال لمعايير الصناعة والموثوقية.
يجمع ضاغط الهيدروجين DW -9.55 / 0.03-16 بين الهندسة المتقدمة ومرونة التخصيص والسلامة لتلبية الاحتياجات المتطورة لقطاع طاقة الهيدروجين. بدعم من خبرة Bengbu United ضاغط ، وهو حل موثوق به لضغط الهيدروجين الفعال والموثوق.
