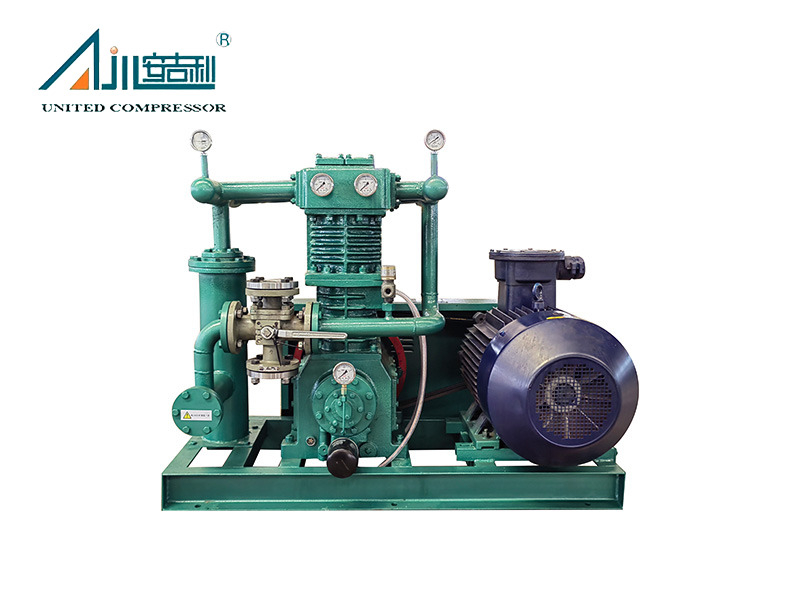

يعد ضاغط الغاز المسال ZW-2.0 / 10-16 ، الذي تم تصنيعه بواسطة ضاغط Bengbu United (منتج ضاغط بارز في الصين) ، معدات عالية الأداء مصممة للتعامل الموثوق بها للغازات المسال. يبرز هذا الضاغط لتصميمه القوي والهندسة الدقيقة ، مما يجعله مثاليًا لمجموعة واسعة من التطبيقات الصناعية.
في جوهره ، يوفر ضاغط الغاز المسال ZW-2.0 / 10-16 كفاءة استثنائية مع قدرة معالجة تبلغ 2.0 متر مكعب / دقيقة ، مما يضمن العمليات السلسة حتى في البيئات الصعبة. المواصفات الفنية الرئيسية تشمل , درجة حرارة مدعومًا بمحرك مدخل 1.0mpa.g. رئيسي 30 كيلو واط ، يوازن هذا الضاغط من الطاقة وكفاءة الطاقة ، في حين أن أبعاده الإجمالية المدمجة تبلغ حوالي 1900 × 900 × 1200 مم والوزن حوالي 850 كجم يتيح تركيبًا مرنًا في إعدادات مختلفة.
تم تصميم ضاغط الغاز ZW -2.0 / 10-16 من الكفاءة العالية والموثوقية على المدى الطويل. بنية التوازن المتماثل من النوع D وتصميم تزييت خالي من الزيت تقلل من التآكل ، مما يقلل من احتياجات الصيانة. مع انخفاض الاهتزاز ومستويات ضوضاء منخفضة ، فإنه يعمل بسلاسة في كل من البيئات الداخلية والخارجية ، مما يجعلها مناسبة للمناطق السكنية بالقرب من المرافق الصناعية. يضمن نظام الضاغط المبرد بالمياه أداءً مستقرًا حتى في درجات حرارة مدخل تصل إلى 40 ℃ ، مما يمنع ارتفاع درجة الحرارة وضمان إنتاج ثابت.
يتفوق هذا الضاغط في التعامل مع الغاز المسال ويستخدم على نطاق واسع في محطات تخزين وتوزيع LPG , مصانع , تعليب المصانع ، ومحطات التزود بالوقود . إلى جانب غاز البترول المسال ، فإنه متوافق أيضًا مع المواد المنخفضة الغليان ، مثل البوتان , البروبان ، وبوتن . يمكن أن تعالج النماذج المتغيرة حتى البروبيلين والأمونيا السائلة ، مما يجعلها خيارًا متعدد الاستخدامات لتلبية الاحتياجات الصناعية المتنوعة.
يفهم Bengbu United ضاغط أن كل مشروع له متطلبات فريدة. يوفر خيارات ضاغط الغاز المسائل ZW-2.0 / 10-16 تخصيص شاملة ، بما في ذلك الأشكال الهيكلية (نوع M ، من النوع S ، من النوع V ، إلخ) ، طرق التبريد (تبريد الهواء أو مختلط) ، أنواع التثبيت (الثابتة ، المحمولة ، المحمولة ، المطبخ ، أو مقصورة) ، و Modes Modes (محرك المحرك). تضمن هذه المرونة تكييف الضاغط مع معدلات تدفق محددة ومستويات الضغط والظروف البيئية ، من العمليات الصغيرة إلى المشاريع الصناعية الكبيرة.
بدعم من براءات الاختراع المتعددة ، بما في ذلك غلاف واقية من قضيب المكبس (ZL 2017 2 1907021.7) وجهاز دعم حلقة المكبس (ZL 2018 2 0294776.2) ، يضمن الضاغط جودة فائقة. مصنوعة علبة المرافق من الحديد الزهر رمادي عالي القوة ، مما يوفر المتانة ومقاومة التآكل. يستخدم الحديد رأس الأسطوانة ورأس الأسطوانة الزهر الرمادي أو الصلب المزور ، مما يضمن التوافق مع مختلف الغازات وتوسيع عمر الخدمة. يتم تثبيت جميع المعدات الرئيسية والمساعد على إطار مثبت على التزلج ، مما يبسط النقل والتركيب في الموقع.
منطقة التطبيق
تُستخدم هذه السلسلة من الضواغط بشكل أساسي في عمليات مختلفة مثل التحميل ، والتفريغ ، والصب ، واستعادة الغاز المتبقية ، والتعليب ، والاستعادة السائلة المتبقية لغاز البترول المسال. إنه معدات مثالية للنقل السائل واستعادة الغاز. لذلك ، يتم استخدامه على نطاق واسع في محطات تخزين وتوزيع غاز البترول المسال ، ومحطات الخلط ، ومحطات التغويز ، ونباتات التعليب ، ومحطات التزويد بالسيارات ، وما إلى ذلك ، وخاصة مناسبة لمحطات غاز البترول الكبيرة والمتوسطة والصغيرة.
بالإضافة إلى ذلك ، فهي مناسبة للنقل السائل واستعادة الغاز المتبقي للمواد المنخفضة الغليان والمتقلبة مثل البروبان والبوتان وبوتن. يمكن استخدام منتجاتها المتغيرة للنقل السائل واستعادة الغاز من البروبيلين ، الأمونيا السائلة ، إلخ.
تسليط الضوء على المزايا
 |  |  |  |
| يتمتع بكفاءة عالية وموثوقية قوية ودرجة عالية من الأتمتة ؛ | أجزاء أقل ضعفا ، انخفاض الاهتزاز ، ضوضاء منخفضة ، وسهولة التشغيل والصيانة | يتم تثبيت جميع المعدات الرئيسية والمساعد للضاغط على الزلاجة ، تعمل بسلاسة وموثوقة. إن التثبيت الكلي للزلاجة مريح لنقل وتركيب الضاغط | تم تصميم مكونات الماكينة بأكملها بعناية |
شهادات براءات الاختراع
 | A Piston Rod Thread Sleeve ZL 2017 2 1907021.7 | | جهاز دعم حلقة المكبس ZL 2018 2 0294776.2 | |
| مكبس النطاق ZL 2017 2 190177.0 لضواغط متوازنة متماثلة | | مقصورة مزدوجة قصيرة طويلة متكاملة ZL 2018 2 0294762.0 |
وصف الجهاز بأكمله
يتبنى الضاغط من النوع D (نوع التوازن المتماثل) ، والتشحيم المبرد بالمياه ، والتشحيم الخالي من الزيت ، ونوع المكبس المتبادل ، وضغط من مرحلتين من صفوف من الصفوف ، ويتم توفير الوحدة بأكملها بطريقة معيارية.
علبة مرافق الضاغط مصنوعة من الحديد الزهر الرمادي ولديها أربعة ثقوب بأقطار مختلفة لتثبيت الشرائح المتقاطعة والمحامل والمقاعد المحمولة. يمكن للجزء السفلي من علبة المرافق تخزين زيت التشحيم للضاغط للتشحيم ؛ يحتوي السطح العلوي من علبة المرافق على واجهة لتثبيت لوحة تغطية مدخل الوقود (منفذ التنفس) ؛ بالإضافة إلى ذلك ، تحتوي علبة المرافق أيضًا على واجهات احتياطية مثل ميناء تصريف الزيت ، ومنفذ مراقبة مقياس الزيت ، ومنفذ حقن زيت المقعد ، ومنفذ قياس درجة حرارة زيت التثبيت. تم توصيل منفذ تصريف النفط في علبة المرافق إلى الخارج من المقصورة ومجهز بصمام كرة يدوي لتصريف الزيت من علبة المرافق.
الجسم الأوسط للضاغط هو بنية جسم متوسطة مزدوجة ، مما يضمن أن مساحة الجسم الأوسط أكبر من ضربة واحدة ، مما يمنع زيت الضاغط من دخول الأسطوانة من علبة المرافق ، مما يضمن أن زيت الضاغط لا يلوث الوسط. مادة أسطوانة الضاغط هي الحديد الزهر الرمادي/الصلب المزور ، وتتبنى تصميم تزييت خالٍ من الزيت ، والذي لا يتطلب تزييتًا من الزيت. مادة رأس الأسطوانة هي من الحديد الزهر الرمادي/الصلب المزور ، ويتم ترتيب صمامات الهواء محوريًا على رأس الأسطوانة.
 |  |

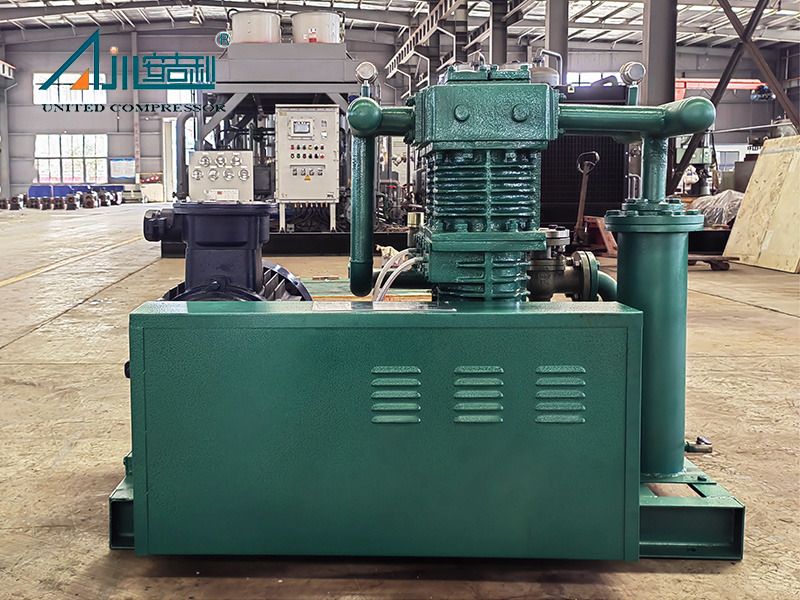

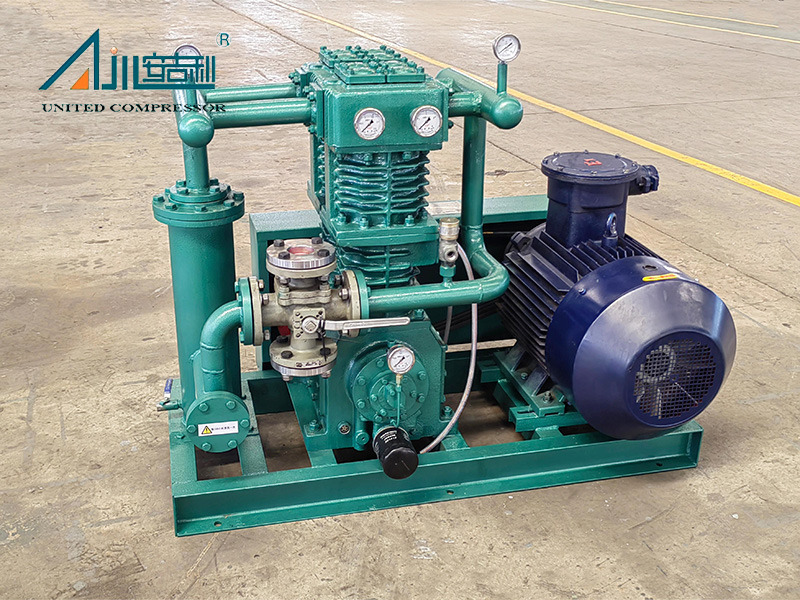

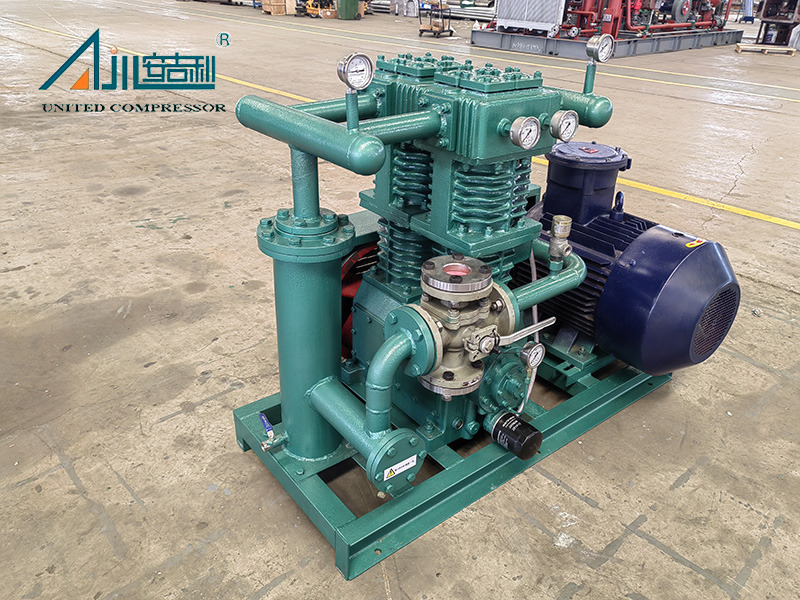

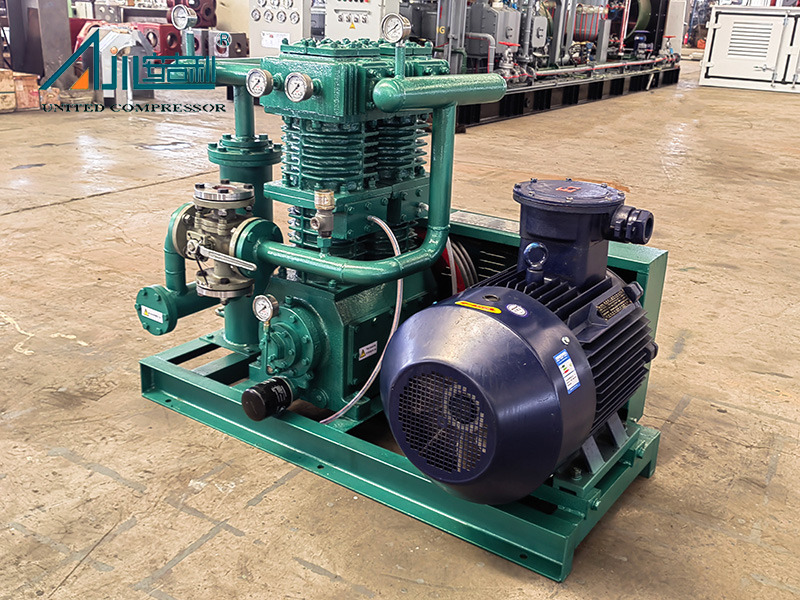

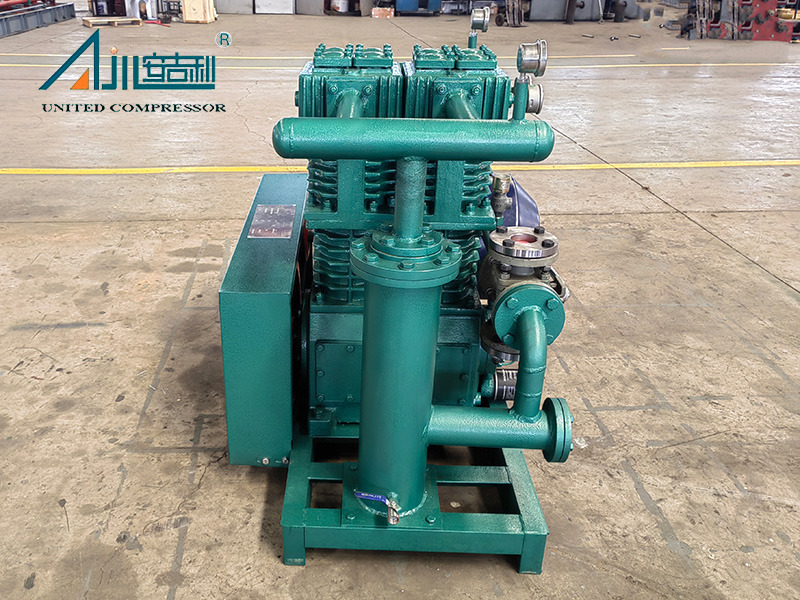

الضاغط في هذه الصورة هو منتج غير قياسي. يوفر المنتج حلولًا مستقلة مصممة لمتطلبات الاستخدام المحددة للعملاء (معدل التدفق/النقاء/الضغط ، وبيئة الاستخدام ، والغرض الرئيسي ، ومتطلبات العميل الخاصة) ، من التصميم إلى تخصيص المنتج.
الشكل الهيكلي: D-type/m-type/s-type/w-type/v-type/z-type
طريقة التبريد: تبريد الماء/تبريد الهواء/تبريد مختلط
نموذج التثبيت: نوع ثابت/محمول/مثبت/مقصورة/مقصورة
وضع القيادة: محرك المحرك/محرك الديزل البدء
النقل: البحر/الهواء/الأرض
التغليف:
 |  |  |
| المقصورة المعدنية | صندوق خشبي | مقصورة مقاومة للصوت |
المعلمة الفنية
| لا. | نموذج | واسطة | معدل التدفق (NM3/H) | ضغط العادم MPA （G) |  طاقة المحرك (KW) | أولينج ميث | الأبعاد العامة (مم) | الأوزان (كغ) | |
| 1 | ZW-0.8/（4.5 ～ 15）-（12.5 ～ 23） | الأمونيا الصناعية | 0.8 | 1.25 ～ 2.3 | 15 | مبرد بالهواء | 1650 × 650 × 1050 | 550 | |
| 2 | ZW-0.8/10-16 | Isobutane | 0.8 | 1.6 | 11 | مبرد بالهواء | 1650 × 650 × 1150 | 450 | |
| 3 | ZW-0.8/10-16 | الغاز المسال | 0.8 | 1.6 | 11 | مبرد بالهواء | 1750 × 900 × 1250 | 1200 | |
| 4 | ZW-0.8/16-24 | غاز الأمونيا | 0.8 | 2.4 | 15 | مبرد بالهواء | 1800 × 950 × 1250 | 1300 | |
| 5 | ZW-1.0/（1 ～ 10）-（5 ～ 14） | كلوريد الميثيلين | 1.0 | 0.5 ～ 1.4 | 15 | مبرد بالهواء | 1700 × 850 × 1050 | 600 | |
| 6 | ZW-1.0/（1 ～ 6）-（4 ～ 9） | ثنائي ميثيل أمين | 1.0 | 0.4 ～ 0.9 | 15 | مبرد بالهواء | 1700 × 850 × 1050 | 600 | |
| 7 | ZW-1. 1/10-15 | غاز الأمونيا | 1.1 | 1.5 | 15 | مبرد بالهواء | 1700 × 850 × 1100 | 700 | |
| 8 | ZW-1. 1/10-16 | الغاز المسال | 1.1 | 1.6 | 15 | مبرد بالهواء | 1800 × 950 × 1250 | 1300 | |
| 9 | ZW-1. 1/16-24 | غاز الأمونيا | 1.1 | 2.4 | 22 | مبرد بالهواء | 1650 × 850 × 1050 | 750 | |
| 10 | ZW-1. 1/16-24 | غاز الأمونيا | 1.1 | 2.4 | 22 | مبرد بالهواء | 1850 × 950 × 1300 | 1400 | |
| 11 | ZW-1.5/10-16 | الغاز المسال | 1.5 | 1.6 | 22 | مبرد بالهواء | 1850 × 950 × 1300 | 1400 | |
| 12 | ZW-1.5/16-24 | غاز الأمونيا | 1.5 | 2.4 | 30 | مبرد بالهواء | 1900 × 980 × 1300 | 1500 | |
| 13 | ZW-2.0/10-16 | Isobutylene | 2.0 | 1.6 | 36 | مبرد بالهواء | 1900 × 900 × 1200 | 900 | |
| 14 | ZW-3.0/10-16 | الغاز المسال | 3.0 | 1.6 | 45 | مبرد بالهواء | 2200 × 1400 × 1750 | 2000 | |
| 15 | DW-3.0/10-15 | غاز الأمونيا | 3.0 | 1 ～ 1.5 | 45 | طلاء الماء | D3200 × 2200 × 1700 | 3500 | |
| 16 | PW-2.2/(3.98 ～ 14.6)-(7.5 ～ 18. 1) | غاز الأمونيا | 2.2 | 0.75 ～ 1.8 | 30 | تبريد الماء | 2300 × 1500 × 1800 | 2500 | |
| 17 | VW-6.0/10-16 | الغاز المسال | 6.0 | 1.6 | 75 | طلاء الماء | D 2800 × 1700 × 1700 | 3000 | |
| 18 | VW-8.0/10-16 | الغاز المسال | 8.0 | 1.6 | 110 | طلاء الماء | D 2800 × 1800 × 1800 | 4500 | |
| 19 | ZW-0.5/（3.5 ～ 5.8）-（7.2 ～ 9.5） | الميثيلامين | 0.5 | 0.72 ～ 0.95 | 7.5 | تبريد الماء | 1650 × 700 × 1100 | 700 | |
| 20 | ZW-0.8/（0 ～ 3.5）-（3 ～ 6.5） | كلوريد الفينيل | 0.8 | 0.3 ～ 0.65 | 11 | تبريد الماء | 1650 × 650 × 1150 | 650 | |
| 21 | ZW-0.8/(2 ～ 15) -20 | البروبان | 0.8 | 2.0 | 22 | طلاء الماء | D 3000 × 1800 × 2400 | 3500 | |
| 22 | ZW-0.8/3-8 | n-butane | 0.8 | 0.3 ～ 0.8 | 11 | تبريد الماء | 1650 × 850 × 1050 | 600 | |
| 23 | ZW-1.0/3-6 | البنتان | 1.0 | 0.3 ～ 0.6 | 11 | تبريد الماء | 1700 × 850 × 1050 | 650 | |
| 24 | ZW-1. 1/10-16 | البروبان | 1.1 | 1.6 | 18.5 | تبريد الماء | 1700 × 650 × 1100 | 600 | |
| 25 | ZW-1. 1/7-14 | البروبان | 1.1 | 0.7 ～ 1.4 | 15 | تبريد الماء | 1700 × 650 × 1100 | 600 | |
| 26 | ZW-1.5/10-16 | البروبيلين | 1.5 | 11.6 | 22 | طلاء الماء | D 2200 × 1600 × 1600 | 1500 | |
| 27 | ZW-1.5/16-24 | البروبيلين | 1.5 | 2.4 | 30 | طلاء الماء | D 2300 × 1600 × 1650 | 1500 | |
| 28 | ZW-2.0/10-16 | الغاز المسال | 2.0 | 1.6 | 30 | تبريد الماء | 1900 × 980 × 1300 | 1500 | |
| 29 | ZW-2.0/16-24 | الغاز المسال | 2.0 | 2.4 | 37 | تبريد الماء | 1900 × 100 × 1350 | 1600 | |
| 30 | ZW-3.0/7-12 | الغاز المسال | 3.0 | 1.2 | 45 | طلاء الماء | D 2200 × 1000 × 1200 | 1600 | |
قضية المشروع
 |  |  |
| Ningxia Zhongneng New Materials Engineering | مشروع ضاغط Zaozhuang CNG لشركة Chengdu Shenliang Technology Co. ، Ltd. | شراء جفاف الغربال الجزيئي ، وتجديد الجليكول الإيثيلين وجهاز الحقن ، وتزلج غاز الوقود في مجال غاز أكيموم |
يوفر الضاغط سعة معالجة تبلغ 2.0 متر مكعب/دقيقة ، مما يجعله مناسبًا لعمليات معالجة الغاز المسال المتوسطة إلى الواسعة إلى واسعة النطاق.
نعم ، التخصيص المكثف متاح. تشمل الخيارات النماذج الهيكلية (من النوع D و M-type وما إلى ذلك) ، وطرق التبريد (تبريد الماء ، تبريد الهواء) ، وأنماط التثبيت (الثابتة ، المحمول) ، وأساليب محرك (محرك أو ديزل). تم تصميم التخصيصات لمتطلبات ضغط , معدل التدفق ، وبيئة التشغيل لتلبية احتياجات المشروع الفريدة.
يمنع تصميم التشحيم الخالي من النفط تلوث الوسط ، وهو أمر بالغ الأهمية للتعامل مع الغاز. يضمن علبة المرافق القوية مع موانئ قياس درجة حرارة الزيت وصمامات الكرة اليدوية لتصريف الزيت التشغيل الآمن. بالإضافة إلى ذلك ، يعزز بنية الاهتزاز المنخفضة والضوضاء التي تقلل من الضوضاء السلامة في مكان العمل والامتثال للمعايير الصناعية.
