يعد مثالي لغازات المعالجة بما في ذلك الهيليوم (34.61 ٪) ، والميثان (0.90 ٪) ، والهيدروجين (8.30 ٪) ، والنيتروجين (56.20 ٪) ، والنيون النزرة ، يقدم هذا الضاغط أداءً موثوقاً به عبر التطبيقات الصناعية المتنوعة. ضاغط الغاز الخام DW-6.4 / 0.4-19
مع قدرة معالجة 380 نانومتر/ساعة (تقاس في 0 ℃ ، 0.101325mpa.a) ، فإنه يعمل بكفاءة في ظل ظروف مدخل محددة: ضغط مدخل قدره 0.04mpa.g ودرجة حرارة مدخل 50 ℃ . إنه يحقق ضغط العادم 1.99mpa.g في حين ضمان أن درجة حرارة إمداد الهواء الطرفية تظل ≤50 ℃ بعد التبريد ، مما يجعلها مناسبة للعمليات الحساسة لدرجة الحرارة.
مدعومًا بمحرك رئيسي 90 كيلو وات ، يوازن الضاغط الطاقة وكفاءة الطاقة. تصميمها المدمج - الأبعاد الإجمالية التي تبلغ حوالي 5500 × 3200 × 2000 مم - والوزن الكلي الذي يبلغ حوالي 10 طن يسمح بالتركيب المرن في مختلف الأماكن الصناعية ، من النباتات الكيميائية إلى مرافق الطاقة الجديدة.
يبرز بسبب ضاغط الغاز الخام DW-6.4 / 0.4-19.9 كفاءته الفائقة وموثوقيته القوية والأتمتة العالية. يقلل مكوناتها ذات الدقة الدقيقة عن فقدان الطاقة ، مما يضمن تشغيل ثابت حتى في ظل تكوين الغاز المتقلبة أو الضغط. يقلل تصميم الهروب المنخفض من مستويات الضوضاء ، مما يخلق بيئة عمل أكثر أمانًا ، في حين أن عددًا مخفضًا من الأجزاء الضعيفة يقلل من خطر التوقف عن العمل-أمرًا مهمًا للعمليات الصناعية المستمرة.
تم تصميمه كضاغط المكبس المتبادل للتشحيم المتبادل بين نوع D (متوازن متماثل) ، ومبرد بالزيوت ، ويتميز بضغط المكبس المتبادل بين صفوف من الصفوف من صفوف من صفوف من صفوف من صفوف من صفوف من صفوف من صفوف من صفوف من صفوف من صفوف من صفوف من صفوف من الصفوف. تشمل المزايا الهيكلية الرئيسية:
· بنية الجسم الأوسط المزدوج التي تمنع زيت علبة المرافق من تلويث وسط الغاز ، مما يضمن النقاء - ضروري للتطبيقات الحساسة مثل إمدادات الغاز المختبرية.
· أسطوانات ورؤوس الأسطوانات المصنوعة من الحديد الزهر الرمادي أو الصلب المزور ، المصممة لتزييت خالية من الزيت للقضاء على التلوث المتوسط.
· صمامات هواء مرتبة محورية على رؤوس الأسطوانات ، وتعزيز كفاءة تدفق الغاز وتبسيط الوصول إلى الصيانة.

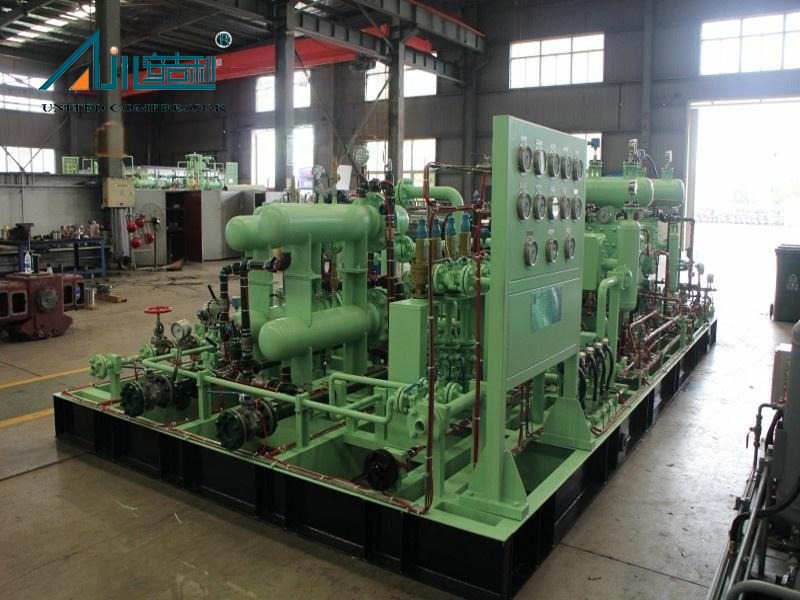

يتم تزويد الضاغط كوحدة معيارية ، مع دمج المعدات الرئيسية والمساعد في تصميم مثبت على التزلج. يسمح ذلك بسهولة النقل (عن طريق البحر أو الجو أو الأرض) والتركيب السريع في الموقع-وقت تنفير الوقت وتكاليف العمالة. للاحتياجات التشغيلية الفريدة ، يتوفر التخصيص ، بما في ذلك:
· الأشكال الهيكلية: من النوع D أو M-type أو S-type أو W-type أو v-type أو z-type.
طرق التبريد: تبريد مبرد بالمياه أو تبريد الهواء أو مختلط.
· أنواع التثبيت: نوع ثابت أو محمول أو مثبت على التزلج أو المقصورة.
· أوضاع القيادة: مدفوعة المحرك أو محرك الديزل.
منطقة التطبيق
ضاغط غاز المواد الخام مناسب لـ:
معالجة الغاز الطبيعي: مضغوط ونقل إلى شبكة خطوط أنابيب الغاز
ضغط المواد الخام الكيميائية: نقل المواد الخام الصناعية مثل الهيدروجين/النيتروجين/الهيليوم
نظام جديد لدعم الطاقة: نظام إمدادات غاز خلايا الوقود الهيدروجين
إمدادات غاز المختبر: إمداد دقيق للغاز العالي النقاء
تسليط الضوء على المزايا
 |  |  |  |
| يتمتع بكفاءة عالية وموثوقية قوية ودرجة عالية من الأتمتة ؛ | أجزاء أقل ضعفا ، انخفاض الاهتزاز ، ضوضاء منخفضة ، وسهولة التشغيل والصيانة | يتم تثبيت جميع المعدات الرئيسية والمساعد للضاغط على الزلاجة ، تعمل بسلاسة وموثوقة. إن التثبيت الكلي للزلاجة مريح لنقل وتركيب الضاغط | تم تصميم مكونات الماكينة بأكملها بعناية |
شهادات براءات الاختراع
 | A Piston Rod Thread Sleeve ZL 2017 2 1907021.7 | | جهاز دعم حلقة المكبس ZL 2018 2 0294776.2 | |
| مكبس النطاق ZL 2017 2 190177.0 لضواغط متوازنة متماثلة | | مقصورة مزدوجة قصيرة طويلة متكاملة ZL 2018 2 0294762.0 |
وصف الجهاز بأكمله
يتبنى الضاغط من النوع D (نوع التوازن المتماثل) ، والتشحيم المبرد بالمياه ، والتشحيم الخالي من الزيت ، ونوع المكبس المتبادل ، وضغط من مرحلتين من صفوف من الصفوف ، ويتم توفير الوحدة بأكملها بطريقة معيارية.
علبة مرافق الضاغط مصنوعة من الحديد الزهر الرمادي ولديها أربعة ثقوب بأقطار مختلفة لتثبيت الشرائح المتقاطعة والمحامل والمقاعد المحمولة. يمكن للجزء السفلي من علبة المرافق تخزين زيت التشحيم للضاغط للتشحيم ؛ يحتوي السطح العلوي من علبة المرافق على واجهة لتثبيت لوحة تغطية مدخل الوقود (منفذ التنفس) ؛ بالإضافة إلى ذلك ، تحتوي علبة المرافق أيضًا على واجهات احتياطية مثل ميناء تصريف الزيت ، ومنفذ مراقبة مقياس الزيت ، ومنفذ حقن زيت المقعد ، ومنفذ قياس درجة حرارة زيت التثبيت. تم توصيل منفذ تصريف النفط في علبة المرافق إلى الخارج من المقصورة ومجهز بصمام كرة يدوي لتصريف الزيت من علبة المرافق.
الجسم الأوسط للضاغط هو بنية جسم متوسطة مزدوجة ، مما يضمن أن مساحة الجسم الأوسط أكبر من ضربة واحدة ، مما يمنع زيت الضاغط من دخول الأسطوانة من علبة المرافق ، مما يضمن أن زيت الضاغط لا يلوث الوسط. مادة أسطوانة الضاغط هي الحديد الزهر الرمادي/الصلب المزور ، وتتبنى تصميم تزييت خالٍ من الزيت ، والذي لا يتطلب تزييتًا من الزيت. مادة رأس الأسطوانة هي من الحديد الزهر الرمادي/الصلب المزور ، ويتم ترتيب صمامات الهواء محوريًا على رأس الأسطوانة.
 |  |

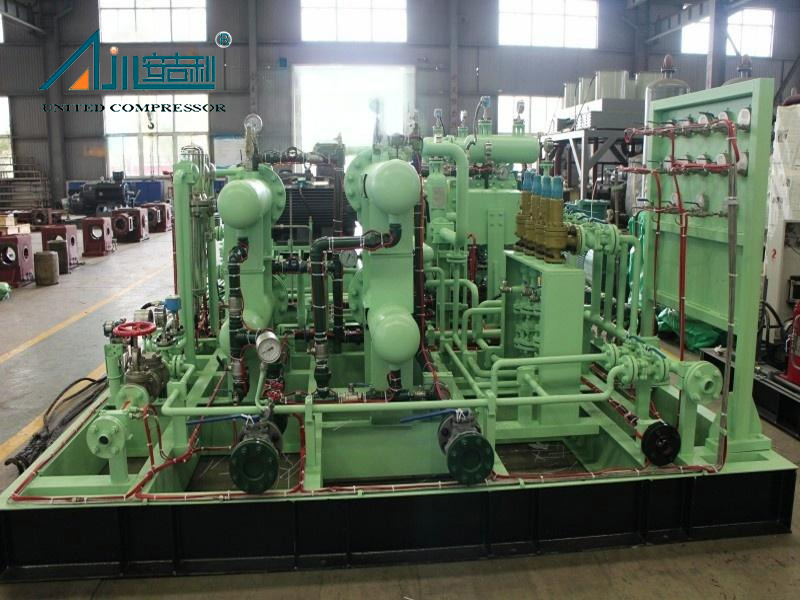

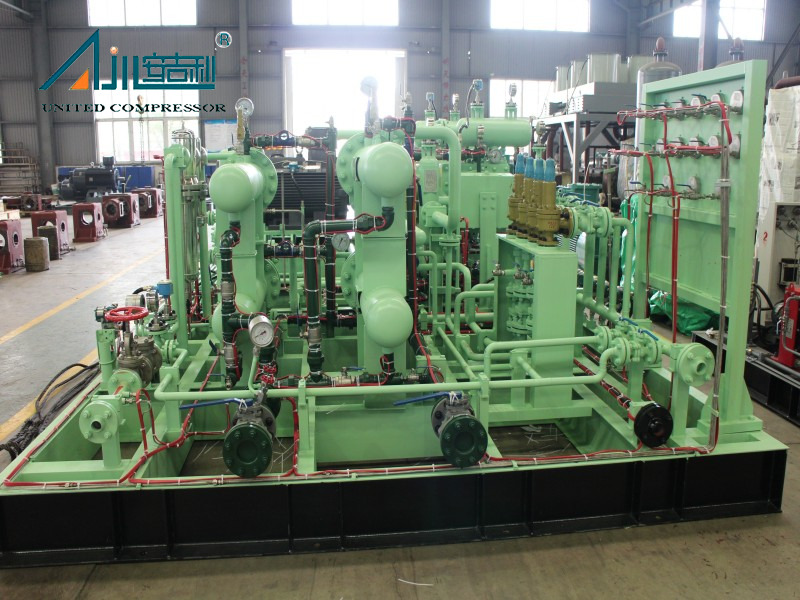

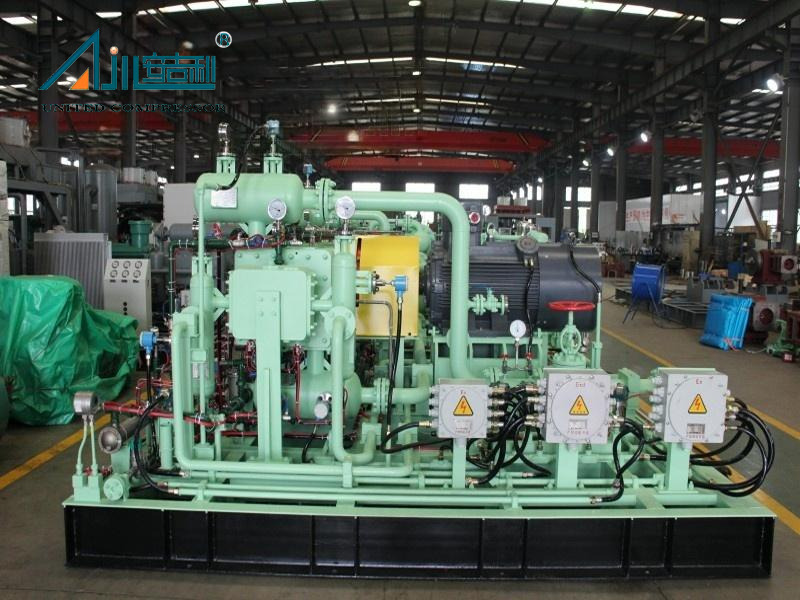

الضاغط في هذه الصورة هو منتج غير قياسي. يوفر المنتج حلولًا مستقلة مصممة لمتطلبات الاستخدام المحددة للعملاء (معدل التدفق/النقاء/الضغط ، وبيئة الاستخدام ، والغرض الرئيسي ، ومتطلبات العميل الخاصة) ، من التصميم إلى تخصيص المنتج.
الشكل الهيكلي: D-type/m-type/s-type/w-type/v-type/z-type
طريقة التبريد: تبريد الماء/تبريد الهواء/تبريد مختلط
نموذج التثبيت: نوع ثابت/محمول/مثبت/مقصورة/مقصورة
وضع القيادة: محرك المحرك/محرك الديزل البدء
النقل: البحر/الهواء/الأرض
التغليف:
 |  |  |
| المقصورة المعدنية | صندوق خشبي | مقصورة مقاومة للصوت |
المعلمة الفنية
| لا. | نموذج | واسطة | معدل التدفق (NM3/H) | ضغط العادم MPA （G) | طاقة المحرك (KW) | طريقة التبريد | الأبعاد العامة (مم) | الأوزان (كغ) | |
| 1 | DWF-12.4/（9 ～ 12） -14 | ثاني أكسيد الكربون | 6400 | 1.4 | 185 | مبرد بالهواء | 6000 × 2700 × 2200 | 10000 | |
| 2 | VWF-2.86/5-16 | نتروجين | 895 | 1.6 | 55 | مبرد بالهواء | 3200 × 2200 × 1750 | 3500 | |
| 3 | ZWF-0.96/5 | كلوريد الهيدروجين | 55 | 0.5 | 11 | مبرد بالهواء | 2000 × 1500 × 2000 | 1000 | |
| 4 | DFW-1. 13/0.3-34 | فلاش بخار | 75 | 0.03 ～ 3.4 | 18.5 | مبرد بالهواء | 4500 × 3200 × 2150 | 5600 | |
| 5 | DFW-6.5/(0 ～ 0.5) -10 | الغاز المرتبط | 50 ～ 100 | 1 | 75 | مبرد بالهواء | 3500 × 2800 × 1850 | 4500 | |
| 6 | DFW-4.2/(0.2 ～ 1.5) -12 | مستنقع | 260 ～ 540 | 1.2 | 55 | مبرد بالهواء | 3500 × 3000 × 2000 | 5500 | |
| 7 | DW-2.45/(6 ～ 7) -100 | أول أكسيد الكربون | 900 | 10 | 160 | تبريد مختلط | 6500 × 3200 × 1700 | 10000 | |
| 8 | DW-19.8/0.5-7.25 | كلوريد الميثيلين | 3.5 | 0.725 | 160 | تبريد مختلط | 5200 × 3000 × 2350 | 8000 | |
| 9 | DW-8.6/(0 ～ 0.2) -8 | الكلوروميثان | 436 | 0.8 | 75 | تبريد مختلط | 3200 × 2400 × 1600 | 4500 | |
| 10 | DW-2.4/2.5-11 H. | Elium Recovery GA | 450 | 1.1 | 37 | تبريد مختلط | 3000 × 2500 × 1800 | 3000 | |
| 11 | DW-14/(0 ～ 0.2) -25 | غاز المواد الخام | 800 | 2.5 | 160 | تبريد الماء | 4800 × 3200 × 1915 | 10000 | |
| 12 | VW-8/18 | الفينيليدين فلوريد | 418 | 1.8 | 75 | تبريد الماء | 3700 × 2000 × 1700 | 4500 | |
| 13 | VWD-3.2/(0 ～ 0.2) -40 | الغاز الحيوي | 230 | 4.0 | 45 | تبريد الماء | 6000 × 2500 × 2650 | 8000 | |
| 14 | VW-9/6 | كلوريد إيثيل | 470 | 0.6 | 55 | تبريد الماء | 2800 × 1720 × 1700 | 3500 | |
| 15 | DW-2.4/(18 ～ 25) -50 | غاز المواد الخام | 2900 | 5.0 | 160 | تبريد الماء | 4300 × 3000 × 1540 | 4500 | |
| 16 | VW-5.6/（0 ～ 6） -6 | Isobutylene | 1650 | 0.6 | 45 | تبريد الماء | 2900 × 1900 × 1600 | 3500 | |
| 17 | VW-3.8/3.5 | غازات مختلطة | 200 | 0.35 | 18.5 | تبريد الماء | 2200 × 1945 × 1600 | 2000 | |
| 18 | ZW-1.7/3.5 | كلوريد الفينيل | 100 | 0.35 | 15 | تبريد الماء | 2700 × 1600 × 2068 | 2000 | |
| 19 | VW-0.85/(0 ～ 14) -40 | المبرد | 300 | 4.0 | 55 | تبريد الماء | 4500 × 2300 × 1780 | 5500 | |
| 20 | DW-3.78/(8 ～ 13)-(16 ～ 24) | الأمونيا | 2700 | 1.6 ～ 2.4 | 75 | تبريد الماء | 3200 × 2000 × 1700 | 3500 | |
| 21 | DW-5/7 | الكلوروميثان | 355 | 0.7 | 37 | تبريد الماء | 3500 × 2600 × 1700 | 4000 | |
| 22 | DW-9.2/3 | الغاز على المكثف | 653 | 0.3 | 45 | تبريد الماء | 3500 × 3200 × 1680 | 6800 | |
| 23 | DW- 16/(2.8 ～ 3.2) -7.6 | الغاز الغني الكربون | 3000 ～ 3400 | 0.76 | 132 | تبريد الماء | 4500 × 3400 × 2750 | 12000 | |
| 24 | DWD-2.9/20-50 | غاز رأس البئر | 3334 | 2.0 ～ 5.0 | 185 | تبريد الماء | 6000 × 3500 × 3000 | 14000 | |
| 25 | DW-4/0.5-4 | -بينتادين ، النيتروج | 300 | 0.4 | 30 | تبريد الماء | 3000 × 2800 × 1700 | 3500 | |
| 26 | DW-8.7/0.02-15 | ذيل الغاز | 500 | 1.5 | 90 | تبريد الماء | 4500 × 3000 × 1800 | 10000 | |
| 27 | DW-8.8/0.2-6 | غاز الامتصاص | 450 | 0.6 | 75 | تبريد الماء | 4000 × 3000 × 2150 | 8000 | |
| 28 | DW-1.3/0.2-18 | metafluoroethylene | 80 | 1.8 | 18.5 | تبريد الماء | 3500 × 2500 × 1570 | 3500 | |
| 29 | DW-12.5/(0. 1 ～ 0. 15) -18 | uoromonochloroeth | 887 | 1.8 | 132 | تبريد الماء | 5500 × 3200 × 2500 | 14000 | |
| 30 | DW-2.9/5 | الغاز | 206 | 0.5 | 22 | تبريد الماء | 3200 × 2800 × 1800 | 3000 | |
قضية المشروع
 |  |  |
| Lanzhou Petrochemical Company 240000 Tonsyear Restoration Ethylene Production Projec | شراء جفاف الغربال الجزيئي ، وتجديد الجليكول الإيثيلين وجهاز الحقن ، وتزلج غاز الوقود في مجال غاز أكيموم | شركة بكين هونغك تشينغنغ للتكنولوجيا المحدودة |
تشمل المعلمات الأساسية قدرة معالجة تبلغ 380 نانومتر/ساعة , من ضغط مدخل 0.04 ميجا باسكال. , درجة حرارة مدخل 50 ℃ , ضغط العادم 1.99mpa.g ، وطاقة حركية رئيسية تبلغ 90 كيلو واط . تكون درجة حرارة إمداد الهواء الطرفية ≤50 ℃ بعد التبريد ، مما يضمن التوافق مع المعدات المصب.
نعم. يتيح له بنائه القوي-بما في ذلك المواد المقاومة للطقس وخيارات التبريد المرنة-العمل في بيئات متنوعة ، من ورش العمل الصناعية إلى مواقع الطاقة البعيدة. تعمل المنشآت المخصصة من نوع المقصورة على حمايتها من درجات الحرارة المتطرفة أو الغبار أو الرطوبة.
يعطي التصميم الأولوية للصيانة المبسطة: يتم تقليل الأجزاء الضعيفة ، ويمكن الوصول بسهولة إلى المكونات الحرجة (مثل صمامات الهواء). يركز الهيكل المثبت على التزلج على مركزية جميع نقاط الخدمة ، مما يقلل من التوقف عن عمليات التفتيش أو الإصلاحات.
نعم. يشتمل الضاغط على تقنيات حاصلة على براءة اختراع ، بما في ذلك غلاف حماية مؤشر ترابط قضيب المكبس (ZL 2017 2 1907021.7) وجهاز دعم حلقة المكبس (ZL 2018 2 0294776.2) ، مما يضمن الامتثال لمعايير الصناعة للسلامة والأداء.
